今日は梅雨の晴れ間でいい天気でした。
この機会を逃すことの無いよう車に５Ｄ－２Ｖの配線とＴＳ－４８０を付けたいところです。

基台用のＭ型コネクタを買いなおすため、部品屋さんに買いに行きました。


私の行きつけのお店、エレパーツコーワ。
略してエレパ。
高校生のときから通ってます。


なんですと！
閉店ですか。(T_T)
おばちゃん、先月行った時にはそんなふうな事も言ってなかったのに。
Ｍ，Ｎ，ＢＮＣの各種コネクタは揃ってるので必ず入手できると思っていたのに残念。
３７県から貴重なお店が減ってしまいました。

仕方がないので次のお店に。


でんでんハウス佐藤電機。
略してデンハ。
モービル用のＭ型コネクタ置いてませんでした。orz

最終的にハムショップで購入。


さて、早速コネクタを取付ましようか。



購入したＭ型コネクタは美しい。
中華製に比べて月とスッポンです。

ではハンダ付けしていきます。


コネクタが同軸ケーブルに対していい角度になるように外皮部分をビニルテープで固定します。
そして、芯線をハンダ付け。


次にシールド線をハンダ付け。

縦向きハンダ付けはハンダが流れていくので失敗しやすいです。
キチンと上を向くようにケーブルを取り回ししてハンダ付けします。
でも、これが結構大変で、ケーブルを振り回しても思うように上を向いてくれません。変にストレスをかけてもいけないので一人で作業するには苦労するところです。


コネクタのセットに熱収縮テープが入っていたけど、なんか防水に対して信用できないのでエフコでテーピング。
そしてビニルテープからのエンドはタイラップ締め。

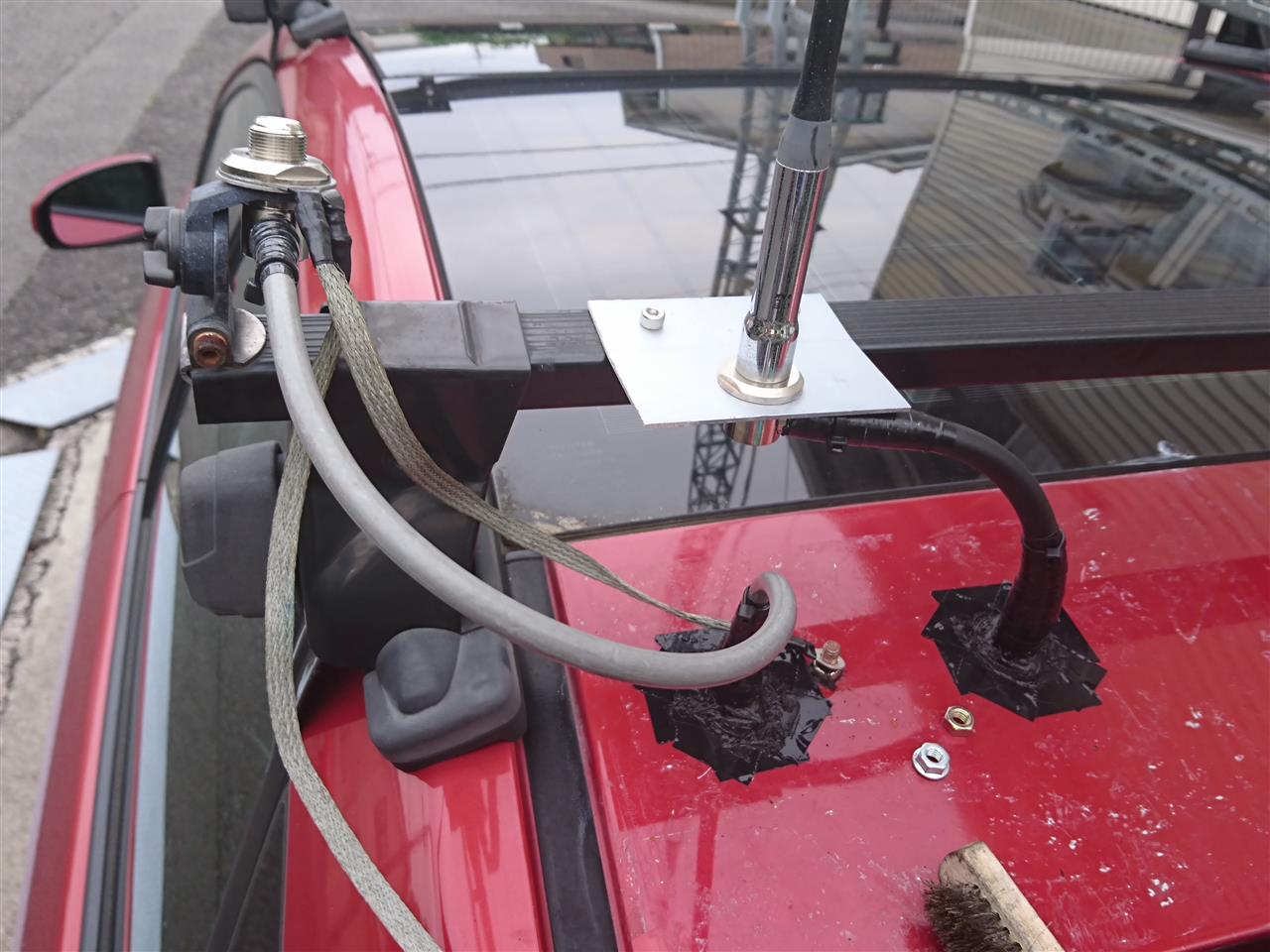

アースは一本バックドアで取っています。

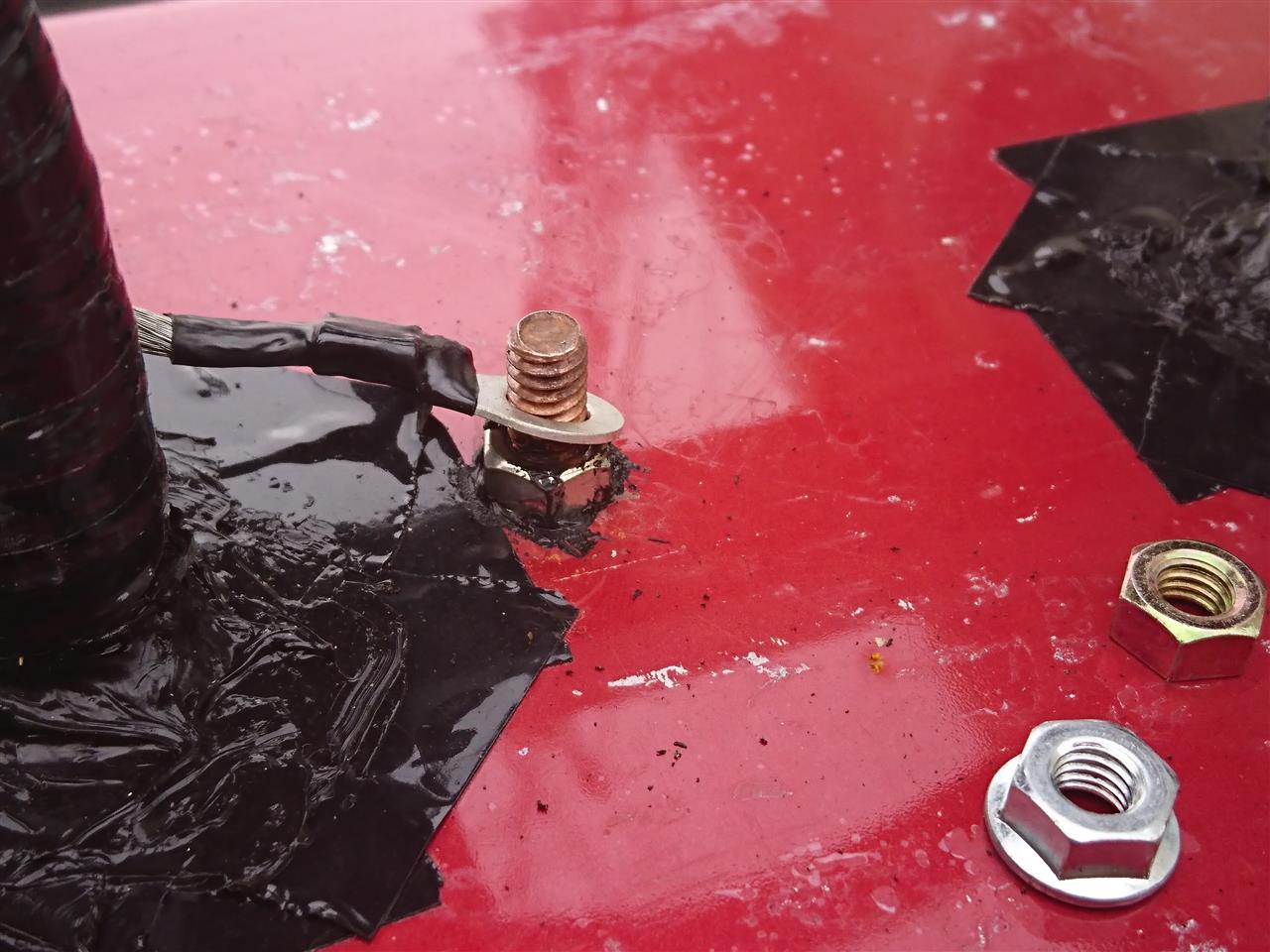

もう一本はこの前作ったルーフのボルトから取る予定ですが、、、、


鬼ネジを使ってしまったものだから手持ちのナットが無い。orz
一個ぐらいはあるだろうと思っていましたが見つからず。

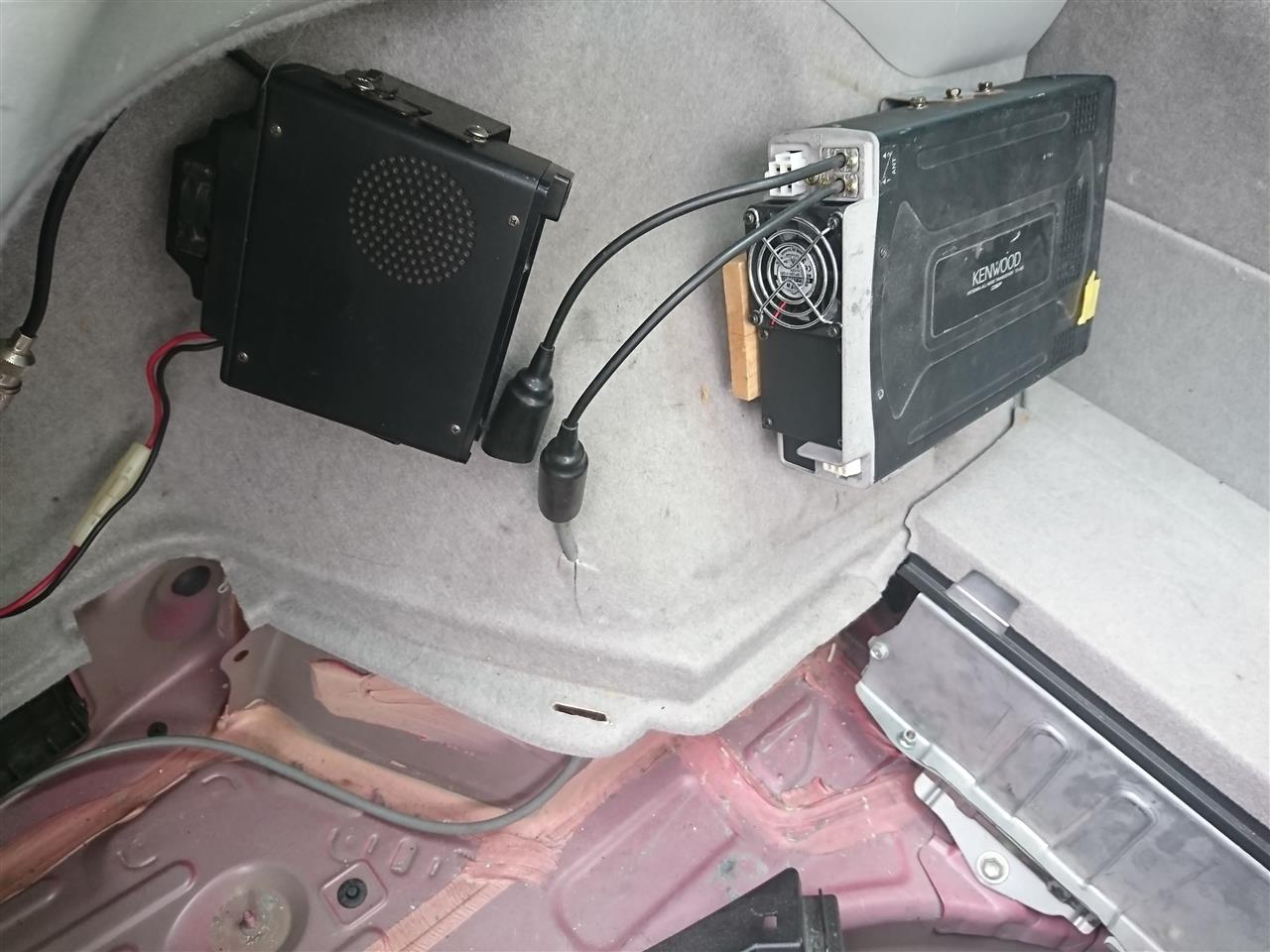

仕方ないのでＴＳ－４８０を取り付けました。
適当なステーを製作し、内貼りに固定しました。


電源はとりあえずバッテリから。

ＨＦ運用するときにプリウスをＲＥＡＤＹ　ＯＮしているとインバータノイズが入るためやむなく独立したバッテリで運用しています。

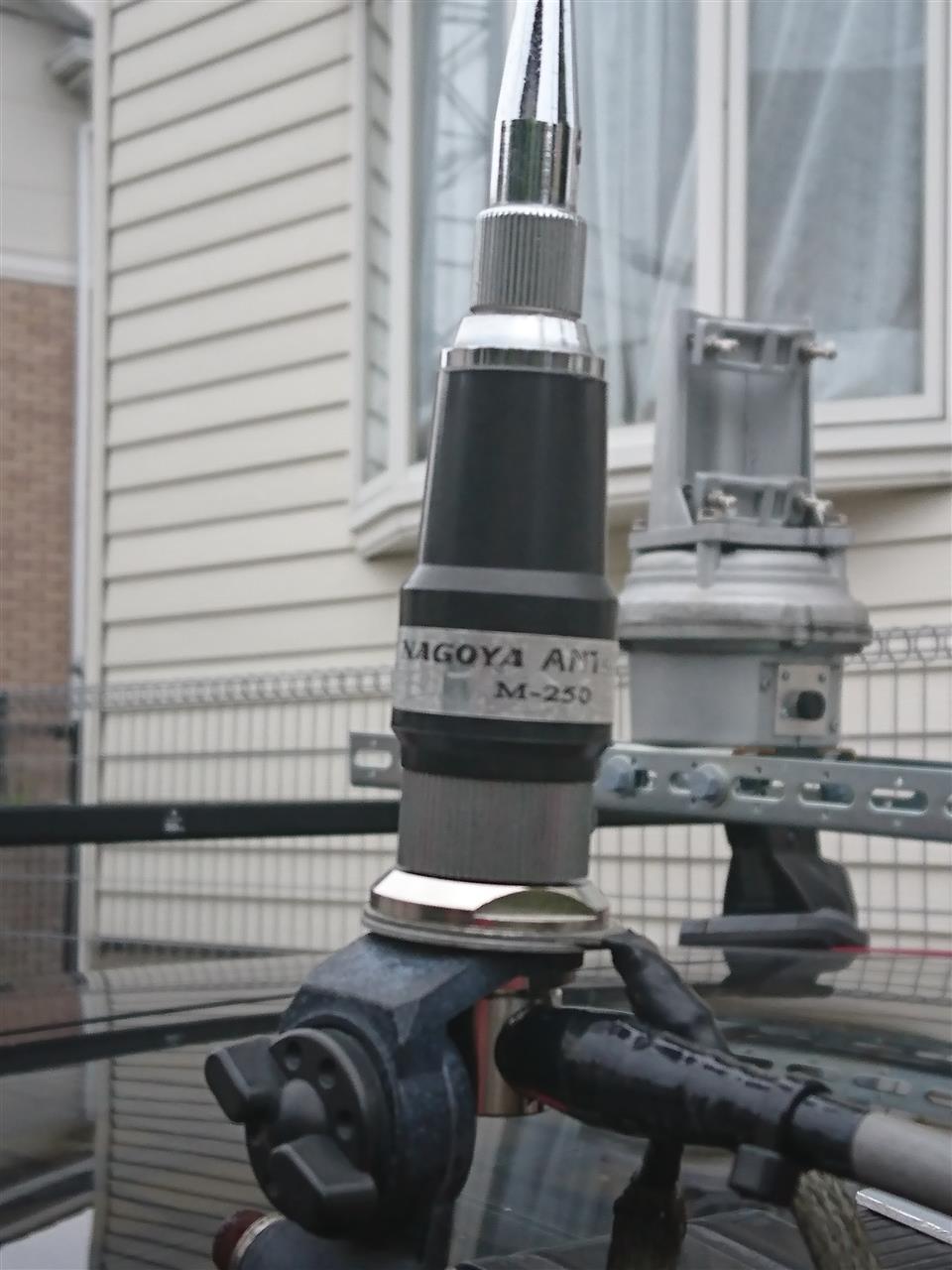

３６県ハムフェアで２０００円で購入したＮＡＧＯＹＡアンテナ。
名古屋には縁もゆかりもない台湾製です。

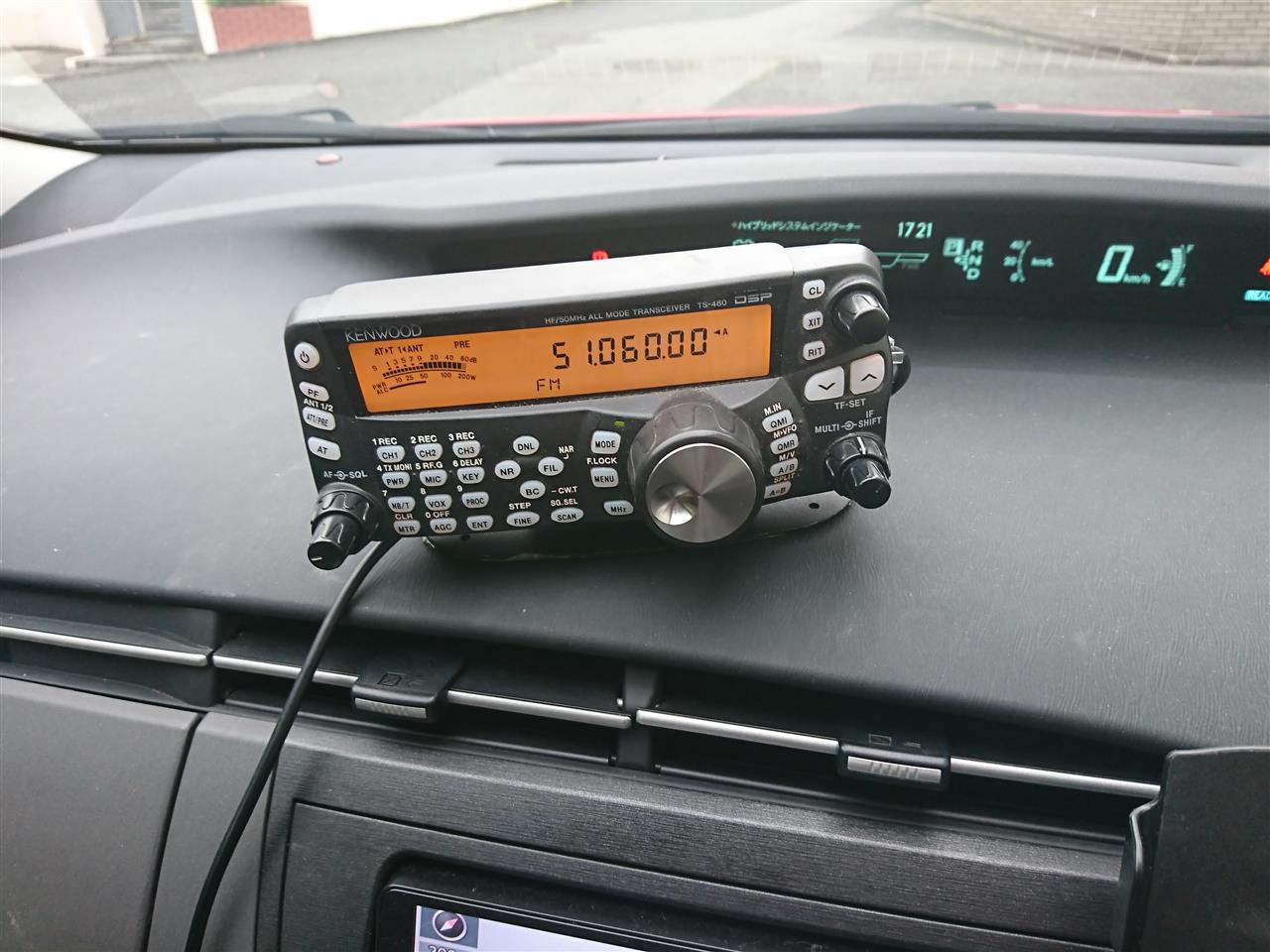

コントローラを取り付けて電源をＯＮにしたら、５０ＭＨｚはＥスポ祭りでした。
遮蔽物の多い家の駐車場でも７エリアがフルスケールで聞こえてきました。

きちんとＳＷＲは測定していませんが、これで通勤中に５０ＭＨｚのワッチができるようになりました。

今日は休みです。
エモトのローテータをイジります。

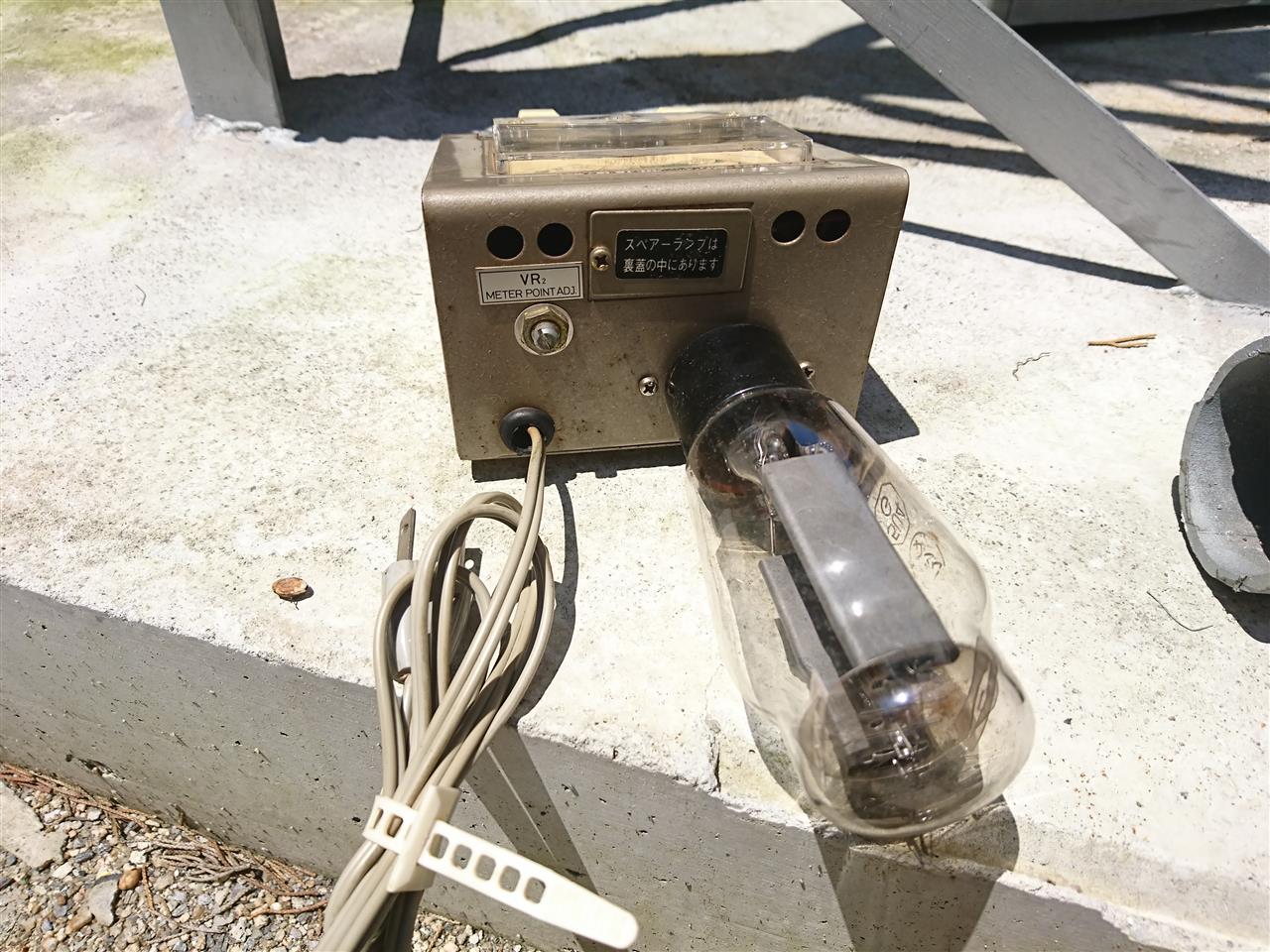

真空管から取った、ＵＳプラグ（！？）

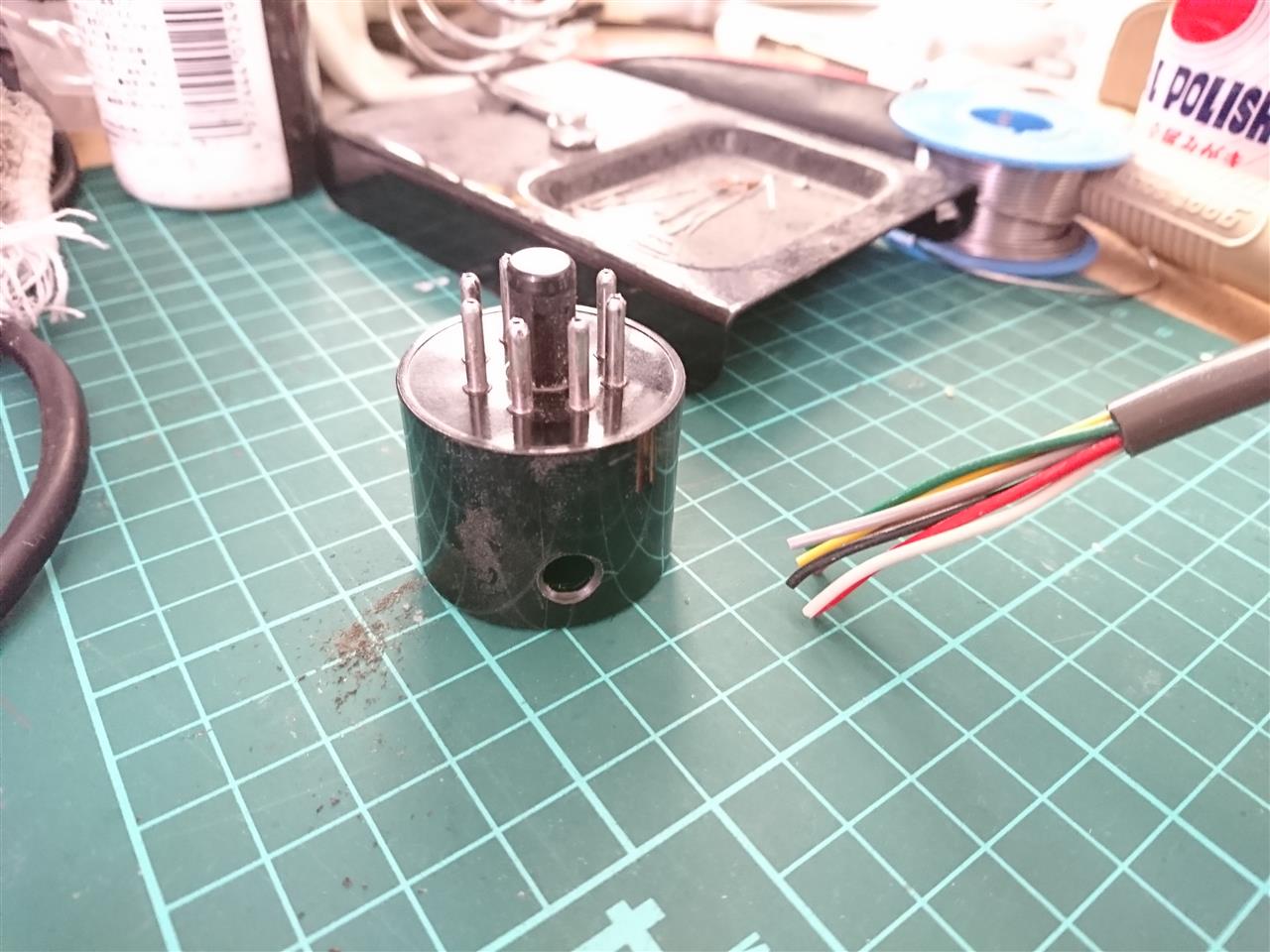

側面に穴をあけてここから線を入れます。
手持ちの６芯ケーブルに合わせて７ｍｍぐらいで穴あけしました。


一本一本、端子にハンダ付けしていきます。
このタイプのコネクタは付けたことがありませんが、Ｍ型コネクタの芯線をハンダ付けする要領ですね。


ハンダ付けできました。
端子の先端は軽くヤスリ掛けしておきました。
あんまりヤスリをかけすぎると配線が切れてしまうので程々に。(^_^;)


プラグの中は、ケーブルが引っ張られてもいいようにタイラップで縛っておきます。

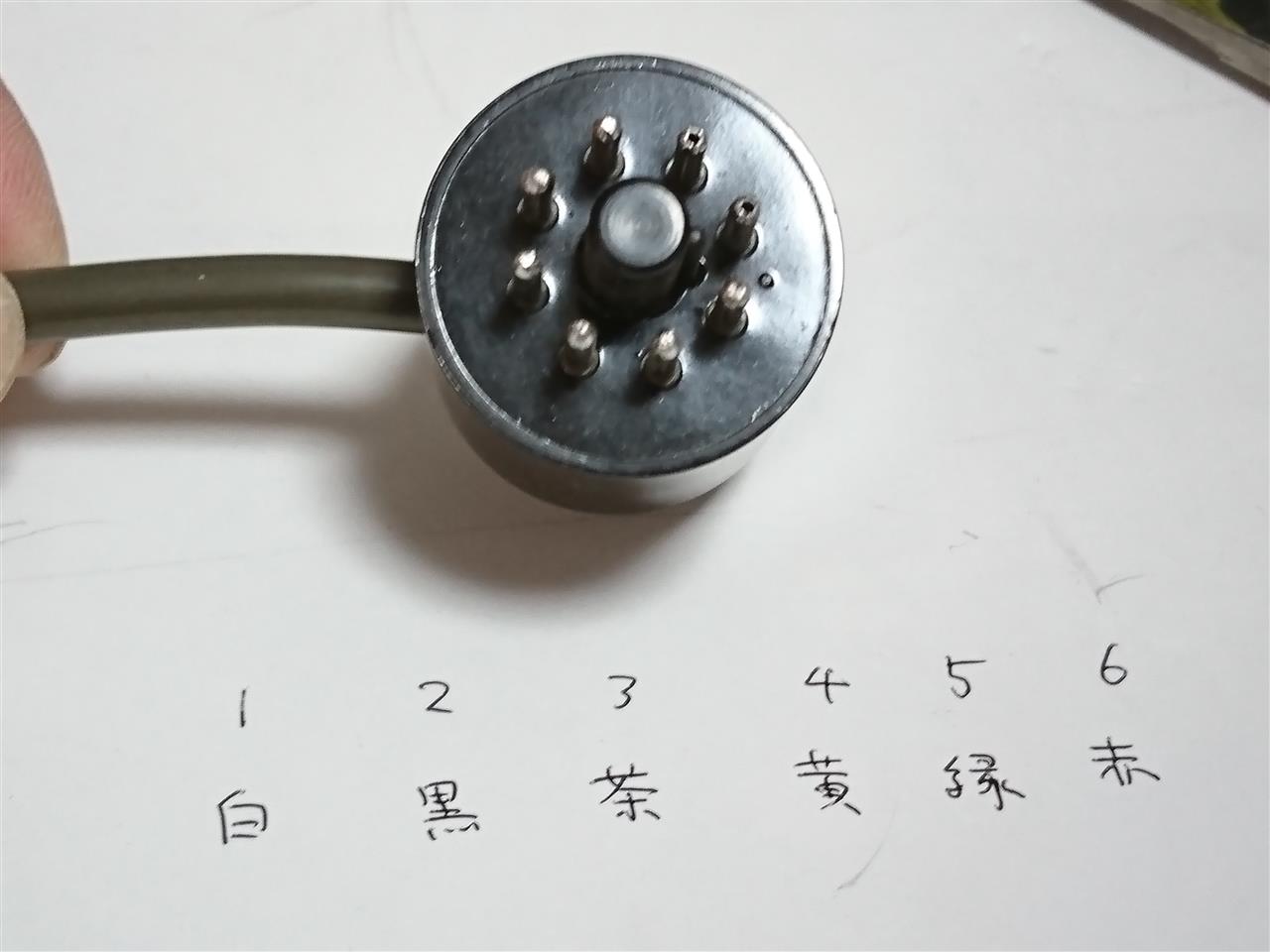

何番に何色をつなげたかをメモメモ。φ(..)

プラグの裏側に合うカバーになるものが無いものかと、周りを見渡しましたがいい物がありません。
ペットボトルのキャップは小さいし、ＢＯＳＳのコーヒーアルミ缶のキャップは大きいし。

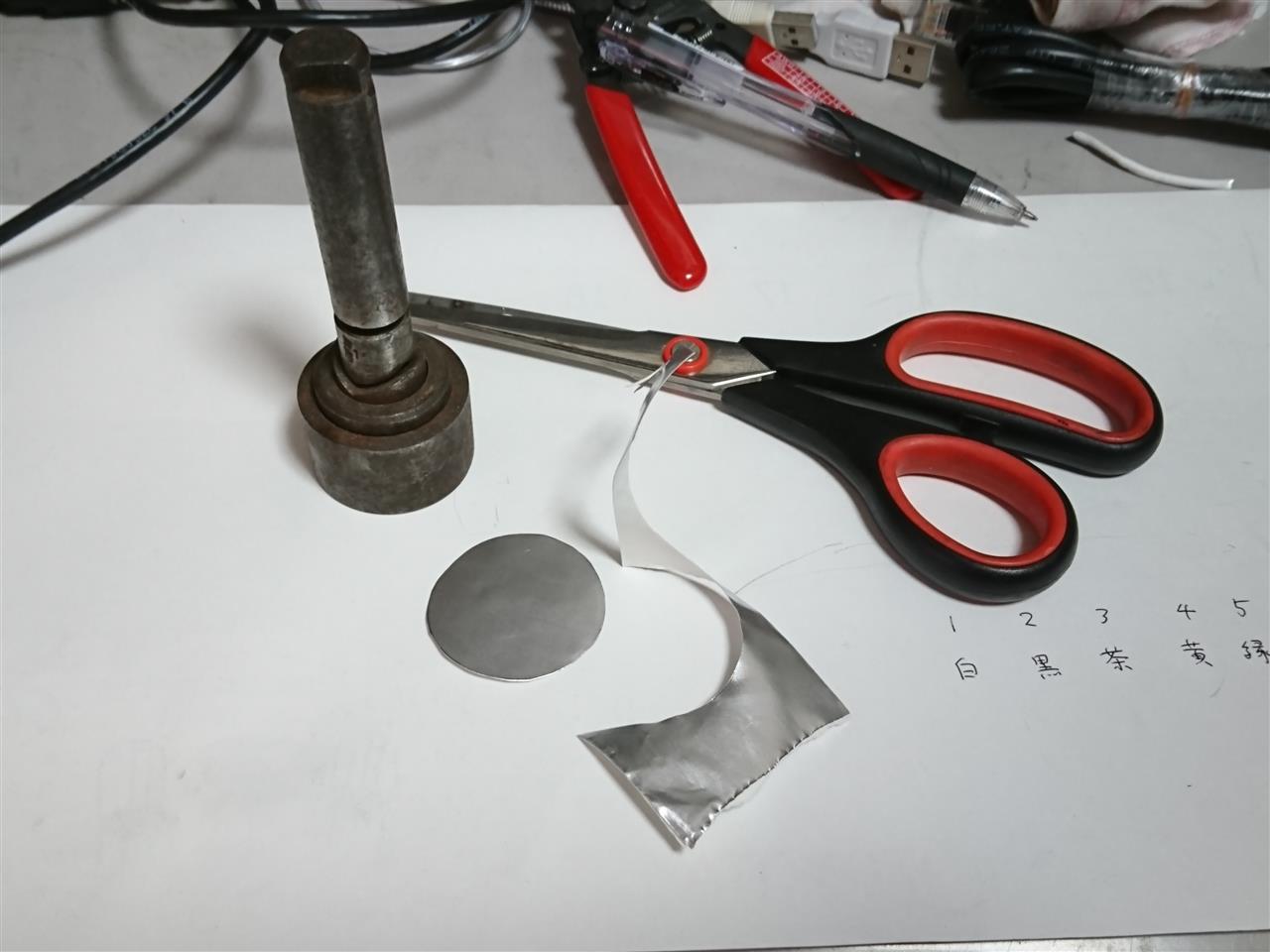

頻繁に触るところでもないので強度は必要ないなーということで、アルミテープを貼ることにしました。


こんな感じで貼りつけ。

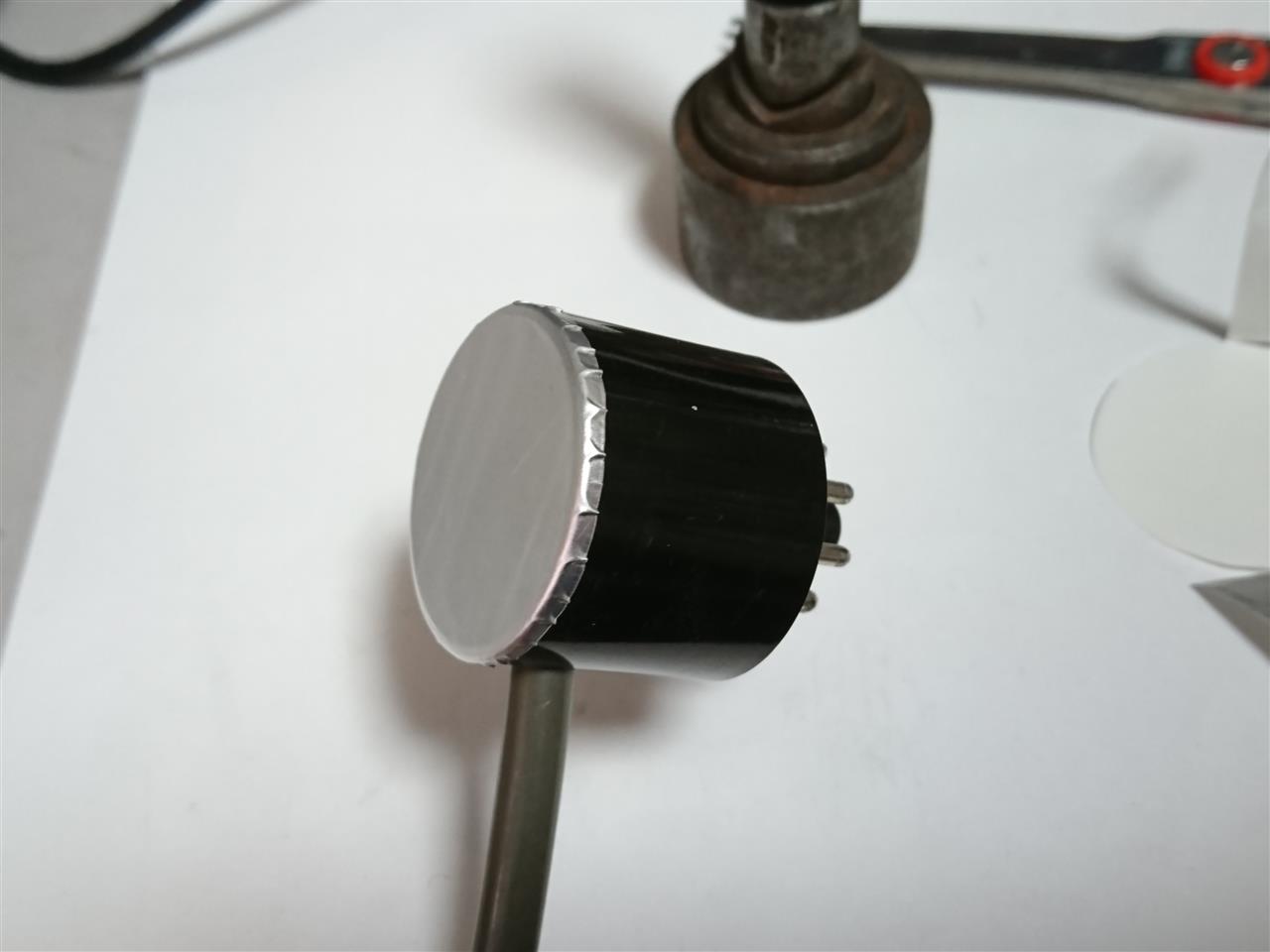

見栄えはゴツイですが、お金もかからずＵＳプラグができました。

エモトのローテータ１０２－ＬＢのコントローラをヤフオクで発見！


「通電のみ確認ジャンク」といううたい文句にもかかららず、私を含めて３名で競い合ってしまい、結構いい値段してしまいました。(^_^;)

古い機器でも出品されるというのがヤフオクのいいところですが、ホントにこんなボロを欲しがる人いるんですね。
・・・自分もそうなんですが。（汗


バラックのコントローラともオサラバです。

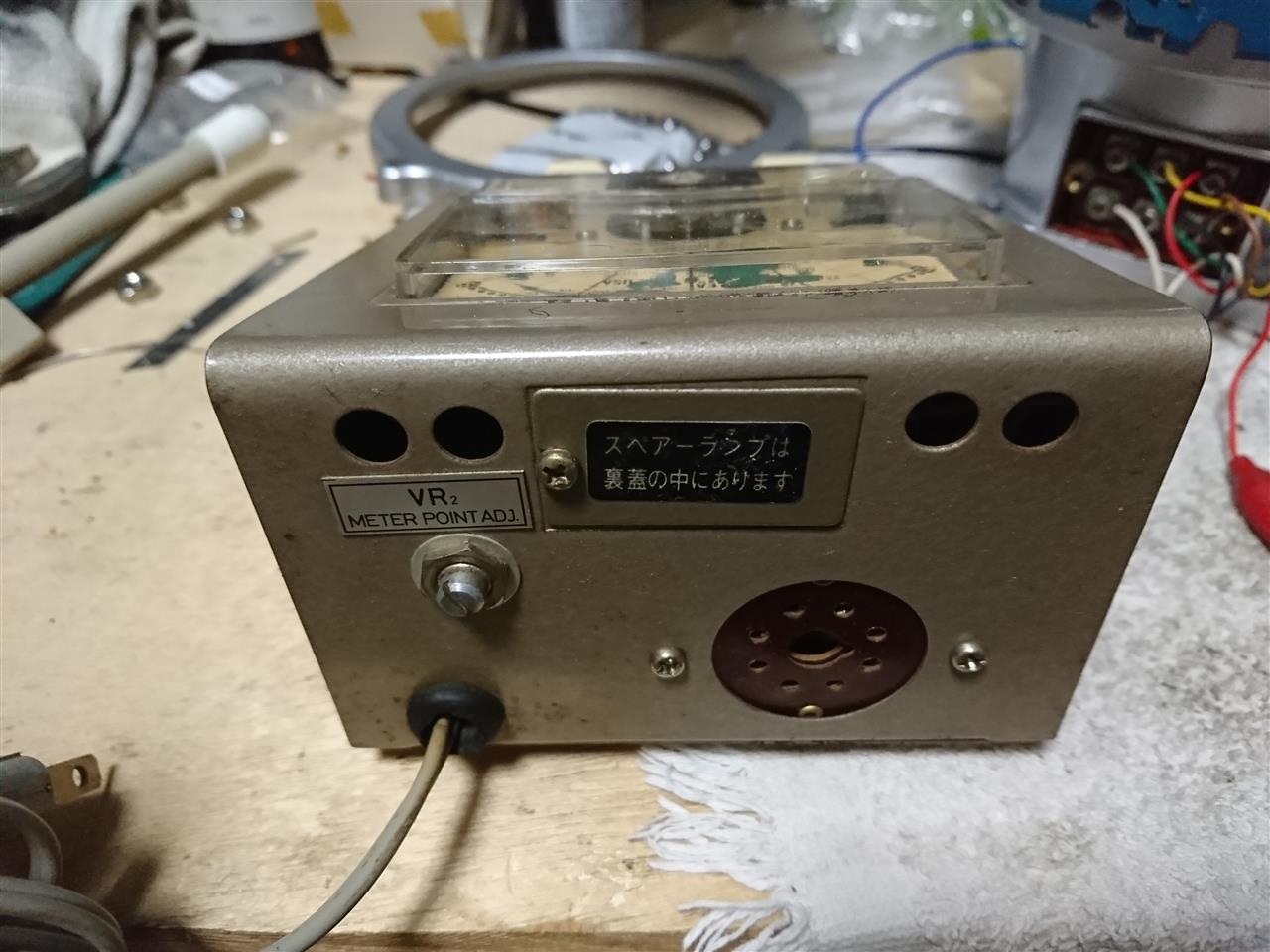

コントローラの後ろ側、ＵＳソケット。

サトー電気のウエブサイトでＵＳプラグを発見したので、通信販売で入手しようとしましたが、結局買えずじまい。
今となっては入手しづらい部品です。

この際、これを別のメジャーなソケットに変えてしまうという手も考えました。
８Ｐのマイク端子とか。
あと、配線を出してきてギボシ端子にして接続するとか。

でも、できたらオリジナルで残しておきたいな・・・。

ふと、思ったのが真空管の端子が合うんじゃないかと。

使いもしないジャンク球はたくさん持ってます。


試しに当てがうとピッタリ。
これはいけそう。


真空管愛好家のマキさんには怒られそうですが、１本壊しました。

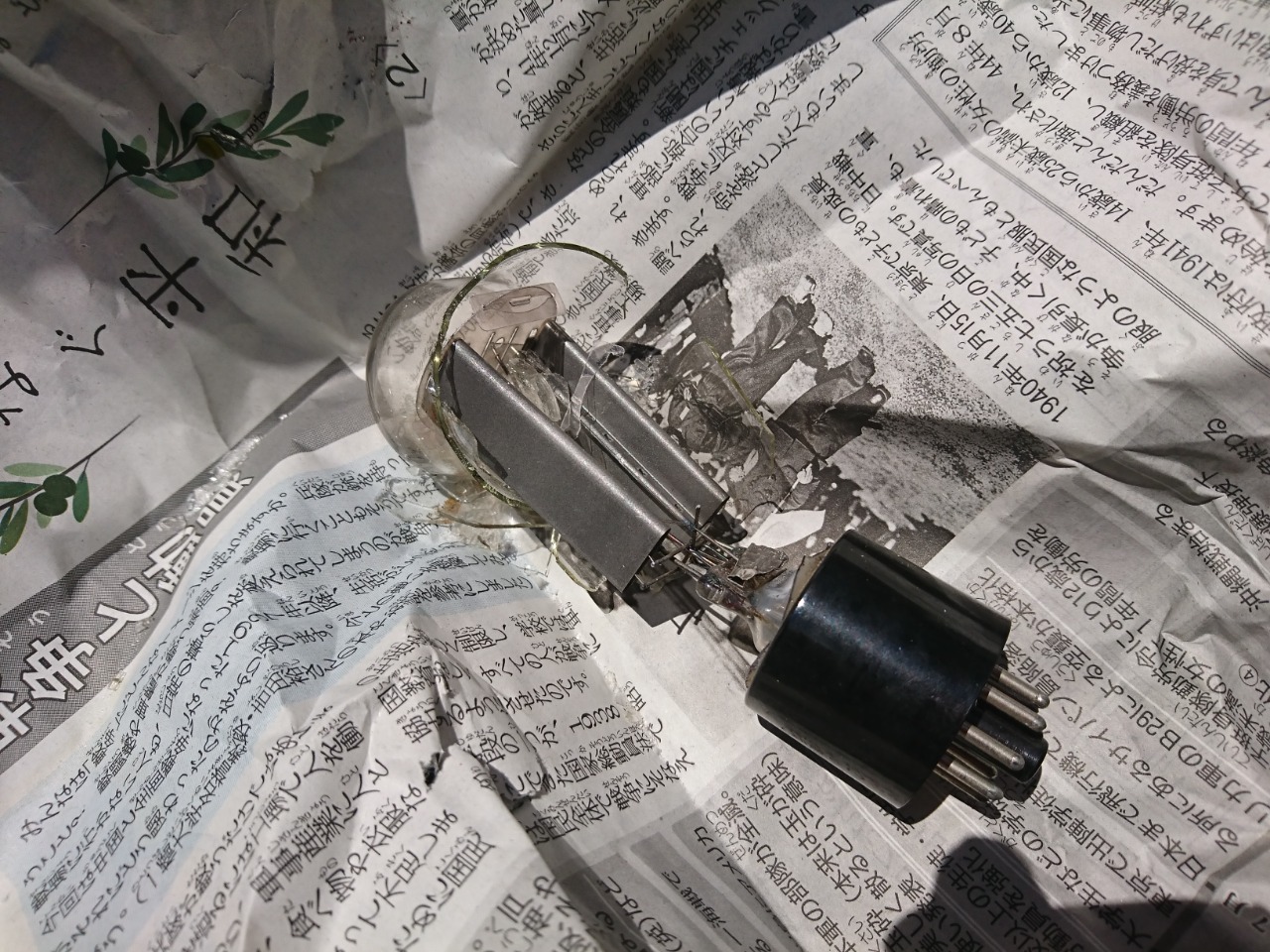

新聞紙にくるんでコンクリートに打ちつけましたが、なかなか割れないものですね、何度もたたきつけました。
何度目かで「バシュッ！」という大きな音がして割れました。


あとはガラスを除去してリード線を外して、

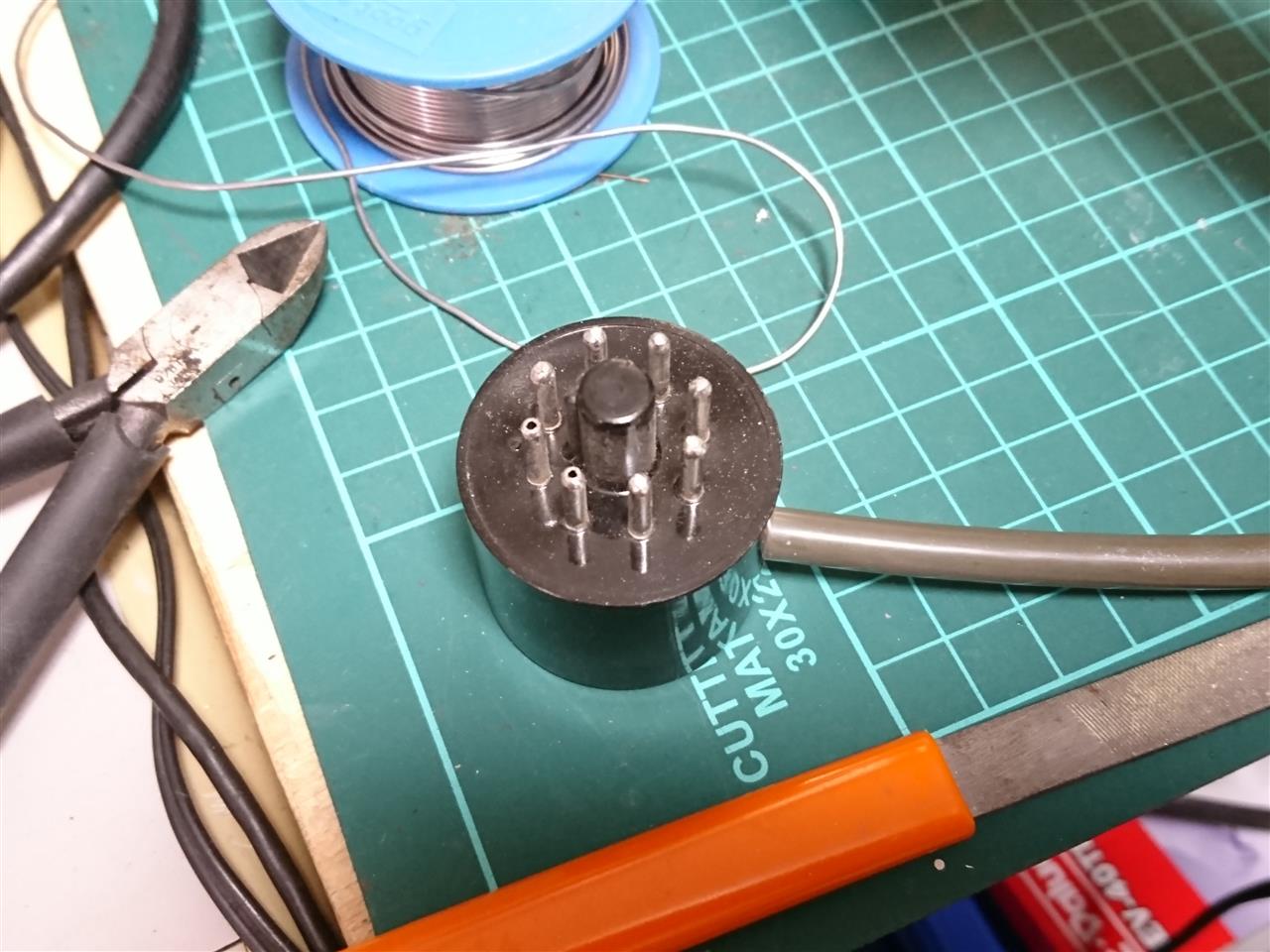

ごぞごぞクリーニングして、


なんとか使えそうなものが段取りできました。

みんカラでブログを書いていることは、ローカルのＯＭや家族にはナイショにしてます。
あんまり波の上で言ってしまって、いろんな人が見に来ると恥ずかしいので・・・。
まぁ、自己満足でとやってます。

たまーに気が向いたらＰＶレポートを見たりするんですが、この前の日曜日はビックリしました。

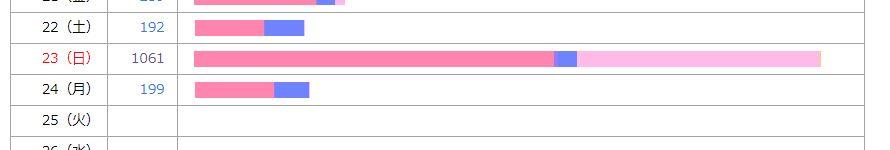

普段、２～３００ＰＶなんですが、なんと１０００を超えていました。


コレ


ＰＶレポートの内訳として、プロフィールが４１１って！？(^_^;)
プロフィールに集中してアクセスがあるなんて、なんか良く分からない状態ですね。
そもそもＰＶレポートに表される数字って正しいのか良く分かりませんが。


さて、ローテータのレストアですが、端子カバーを塗装するのを忘れていました。


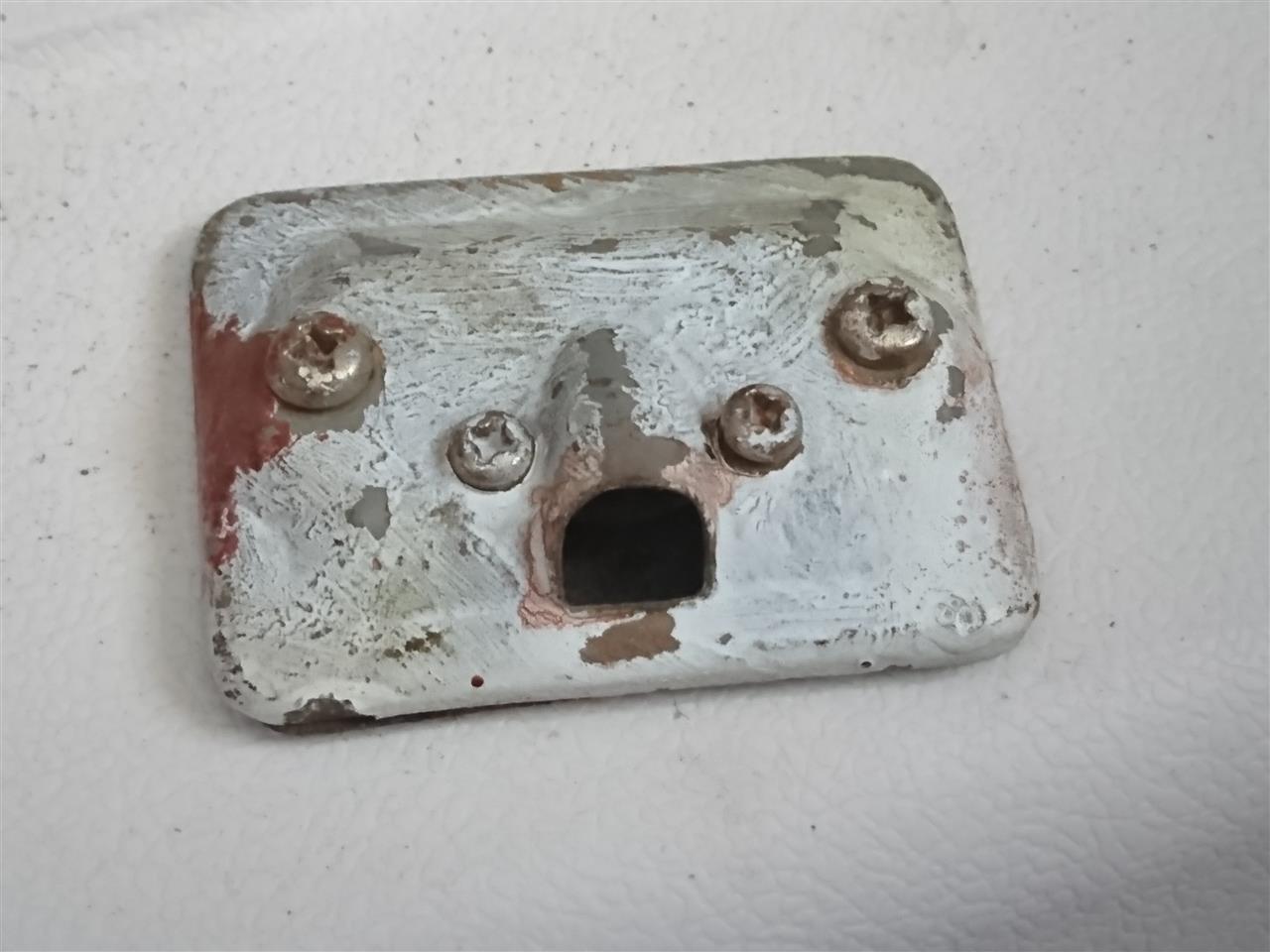

コイツ

今日はこれの塗装をしたいと思います。

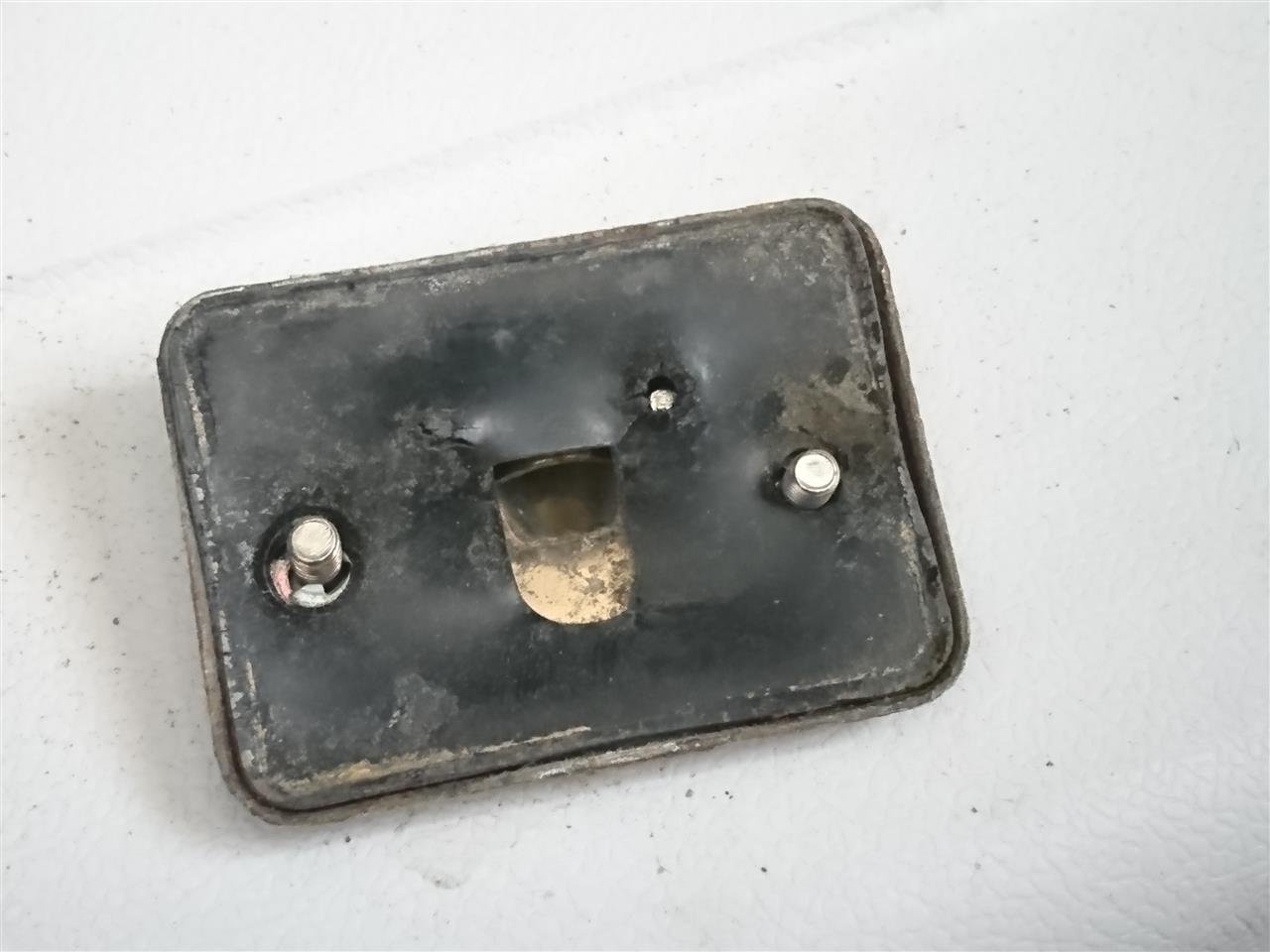

ちなみに端子カバーの裏は

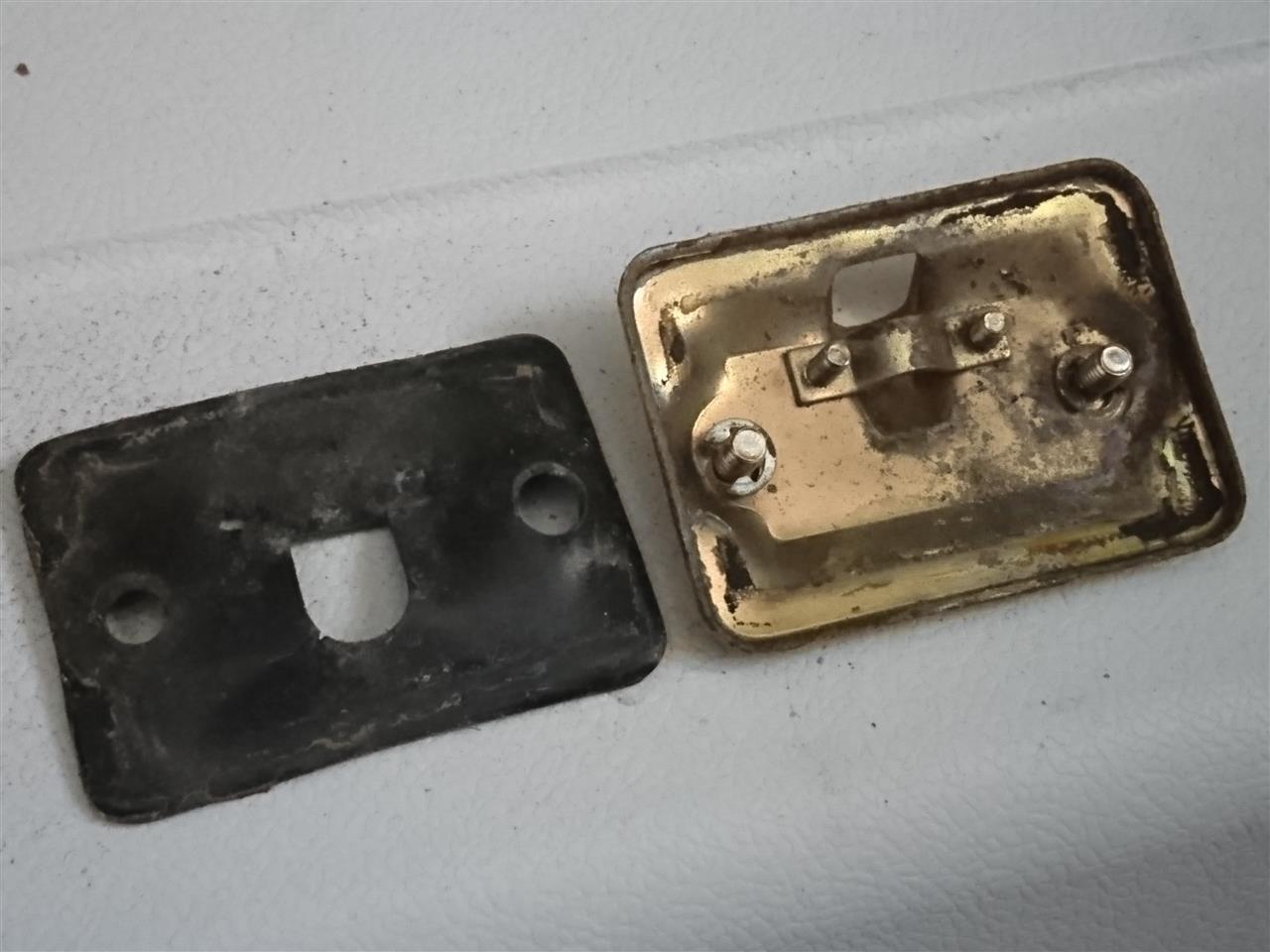

こんな感じで、防水のためゴムが接着剤で貼られています。
さすがに年代物のローテータ、ゴムもカチカチになって亀裂が入っています。
またあとでゴムを交換しておきたいです。


端子カバーでちょっと感心したのが、取り付けネジにＥリングが付いていて、脱落しない構造になっていること。
これは賢いやり方ですね！

タワーの上のほうに登っていて、ネジ落っことしたなんて言ったらかなりの時間ロスです。
ちょっとした配慮ですが、手間もコストもかかります。
エモトさん凄いです。


端子カバーは黒で塗装しました。

ローテータの本体は半分組みあがったので、ちゃんと動くかテストを行いました。


１０２－ＬＢの配線はこんな感じ。
すごくシンプルです。

実はほんの少し前までコントローラを持っていましたが、部品をもぎ取って今ではスイッチとＵＳソケットしか残っていません。(^_^;)
でも、モータが動くかどうかのチェックはとりあえずこれらがあればできますね。

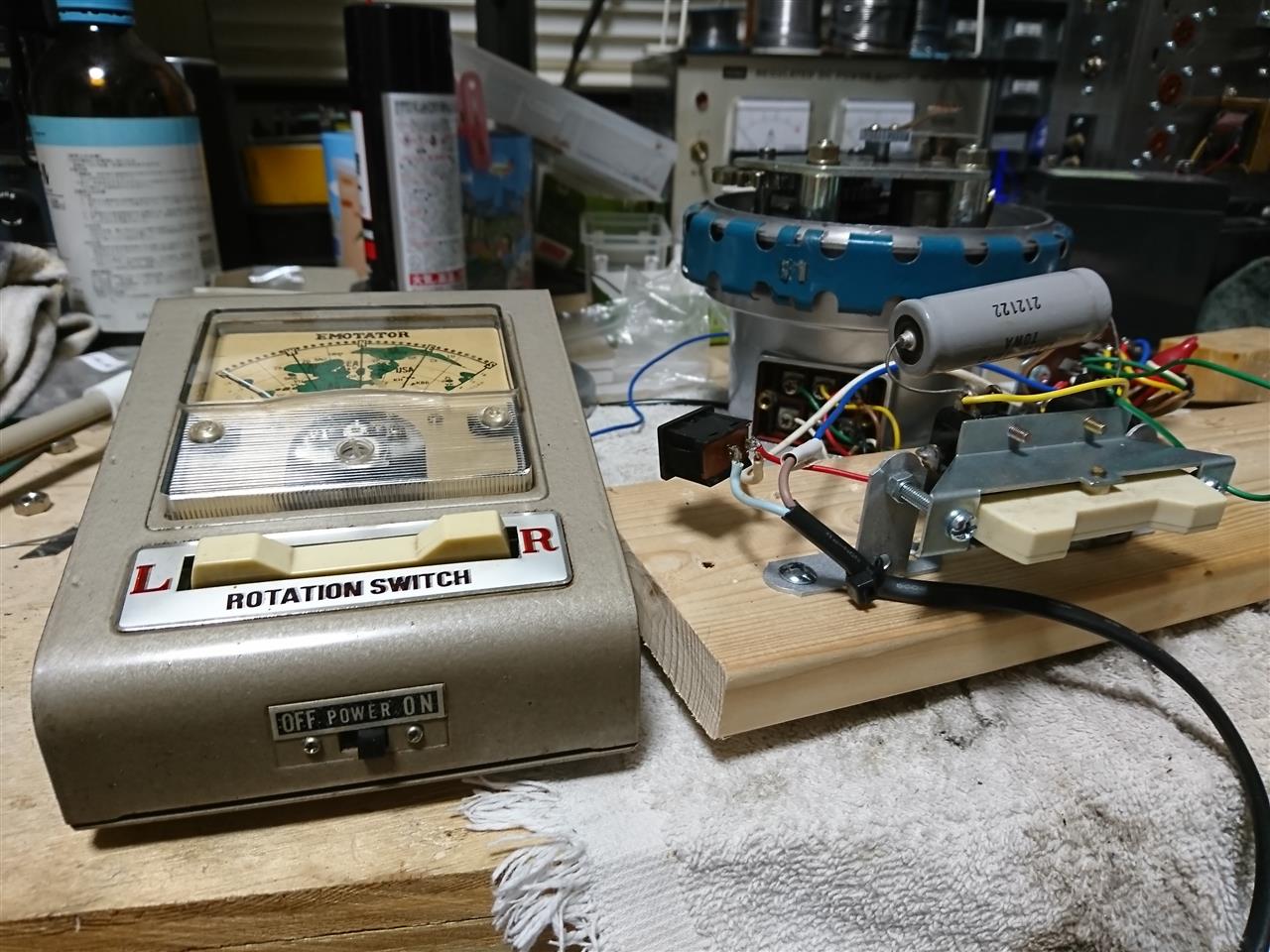

ということでバラックで組みました。


スイッチ。

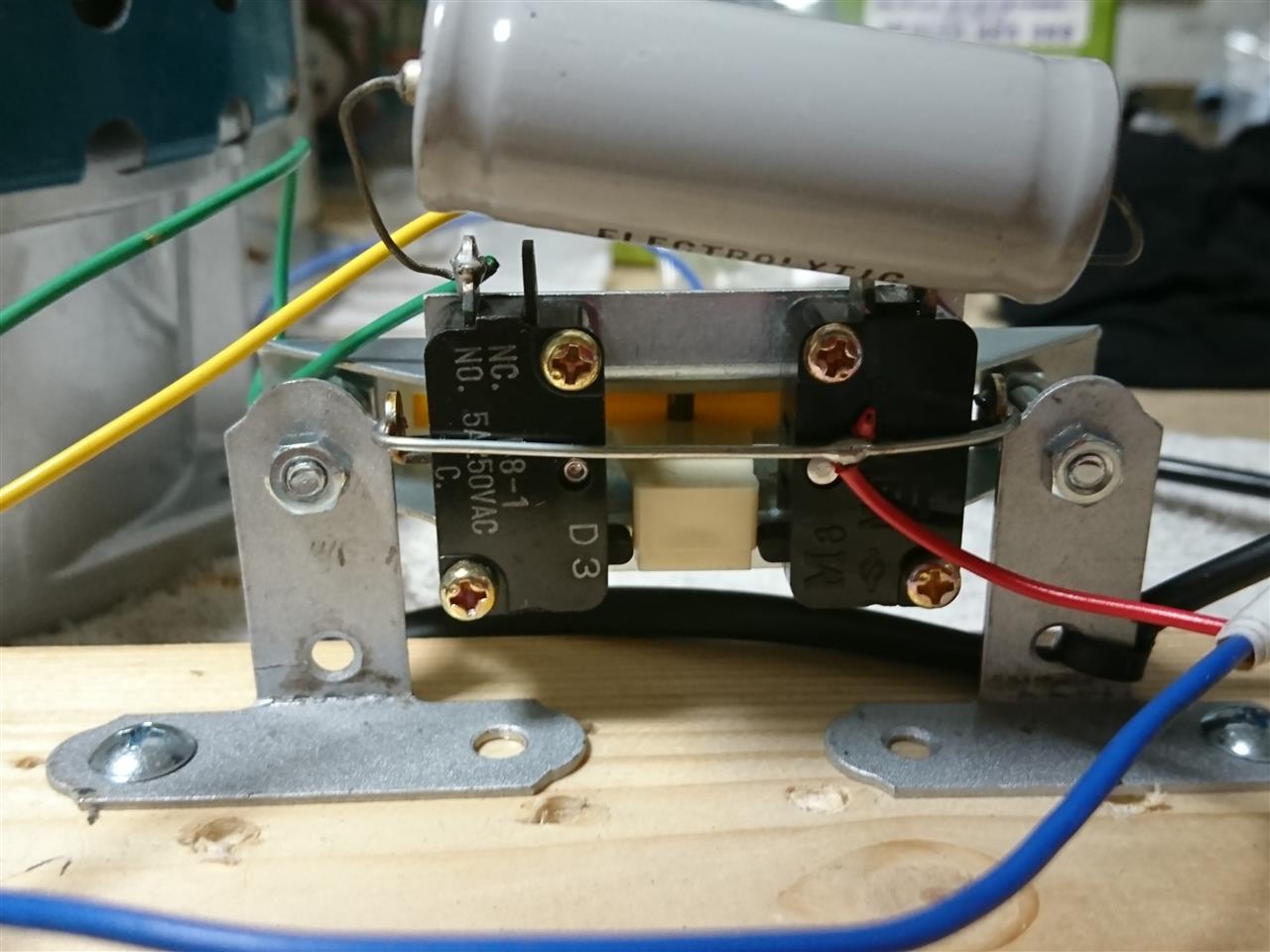

マイクロスイッチを２個使用しています。
電源はＡＣ１００Ｖですが、それほど電流は流れないのでこの程度のスイッチでも持つんですね。


一応、ＵＳソケット。
しかし、肝心のＵＳプラグが無い。orz


なので、ソケットの裏側から直接ケーブルをハンダ付け。


できました。

ではさっそくスイッチＯＮ。
廻りました。モータは生きてるようです。異音も無し。(^_^)


ちなみにＵＳソケットはこんな風に番号が振られてて８Ｐとなってます。

市内の部品屋さんにＵＳプラグが置いてないか探しに行きましたが置いてませんでした。orz
部品屋のおばちゃんに聞くと「ＵＳプラグは昔あったけど、今はさすがに無いよ」とのこと。残念。
