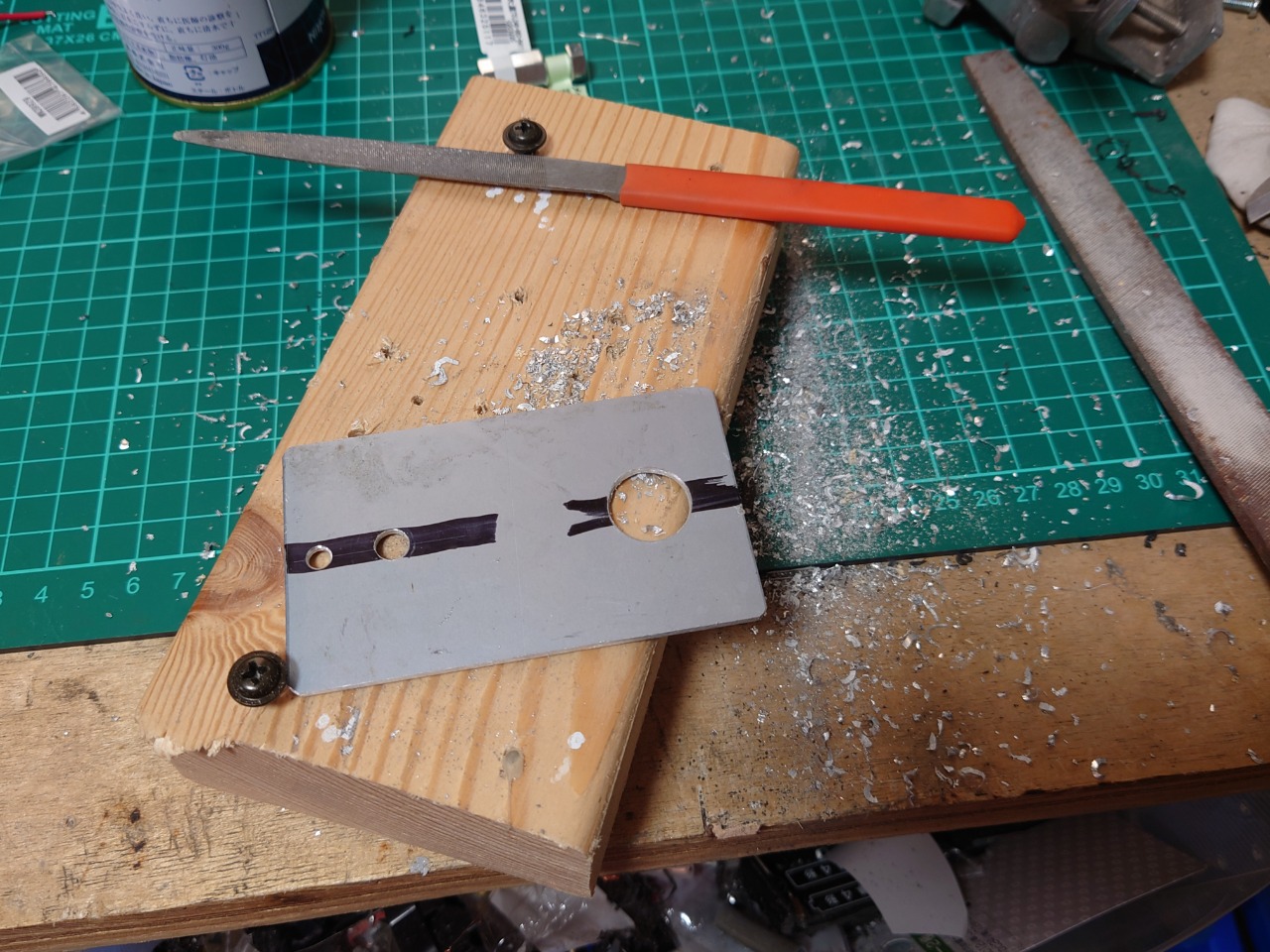

三脚に取付するプレートを製作していきます。


左から、
回り止め用の穴
三脚の固定用の穴
Ｍ型コネクタ取付用の穴
もうこれだけでいいかな、と思ったけど、

みんなから「給電部からカウンターポイズの線を出した方がいいよ」って突っ込みが入りそうです。
絶対に言われる自信があります！！(^^；

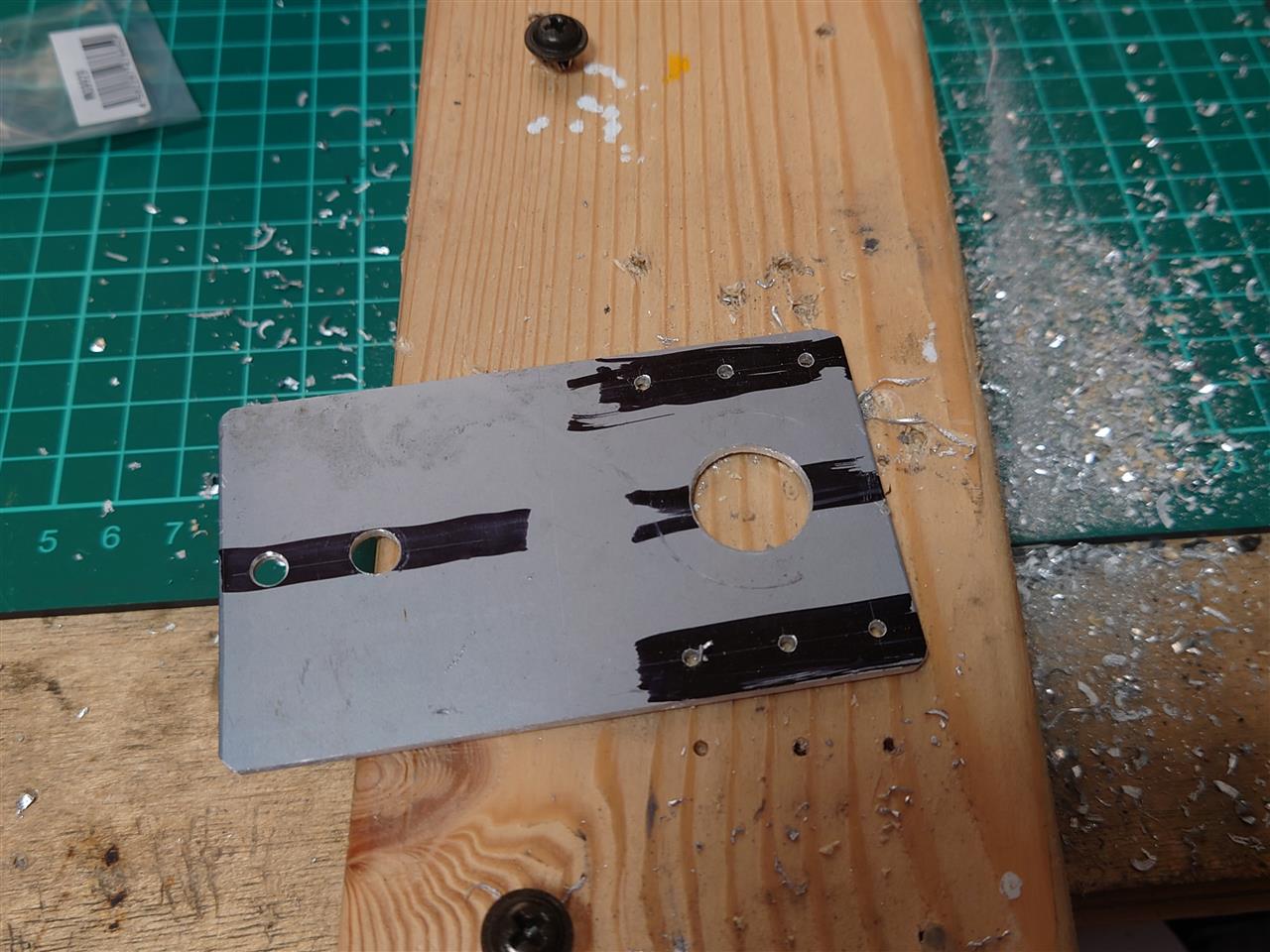

それならば使うあてもありませんが、穴を開けときましょうか。

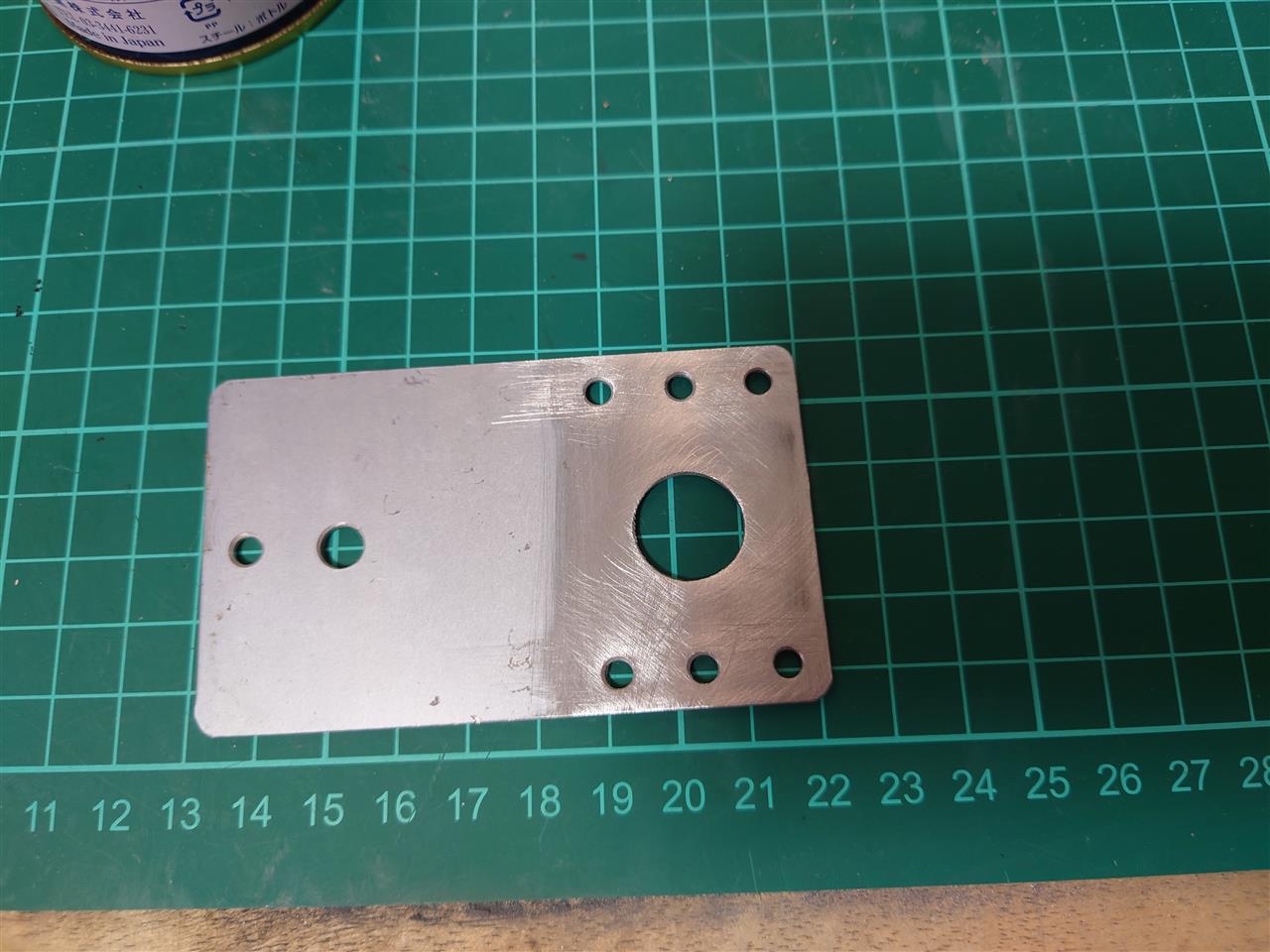

６か所の穴あけを行いました。


裏側はアルマイトを除去。


端子もネジ止めしときました。


三脚に取り付け。

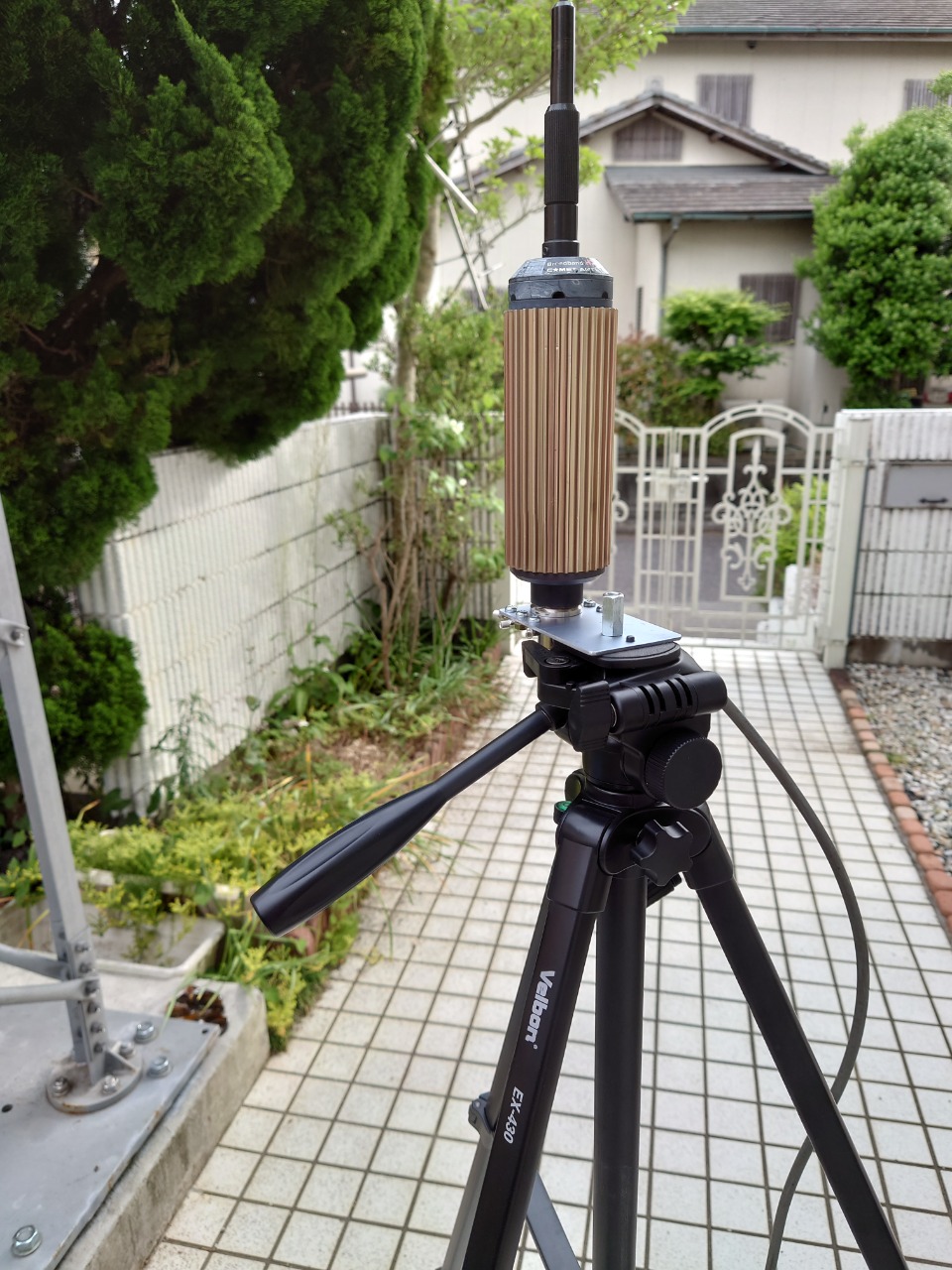

ＨＡ７５０ＢＬを取付けてみました。
アルミ板は若干しなりますが、まあ耐えてくれそうです。


三脚で踏ん張っているので、強い風が吹かない限りコケることはなさそうです。

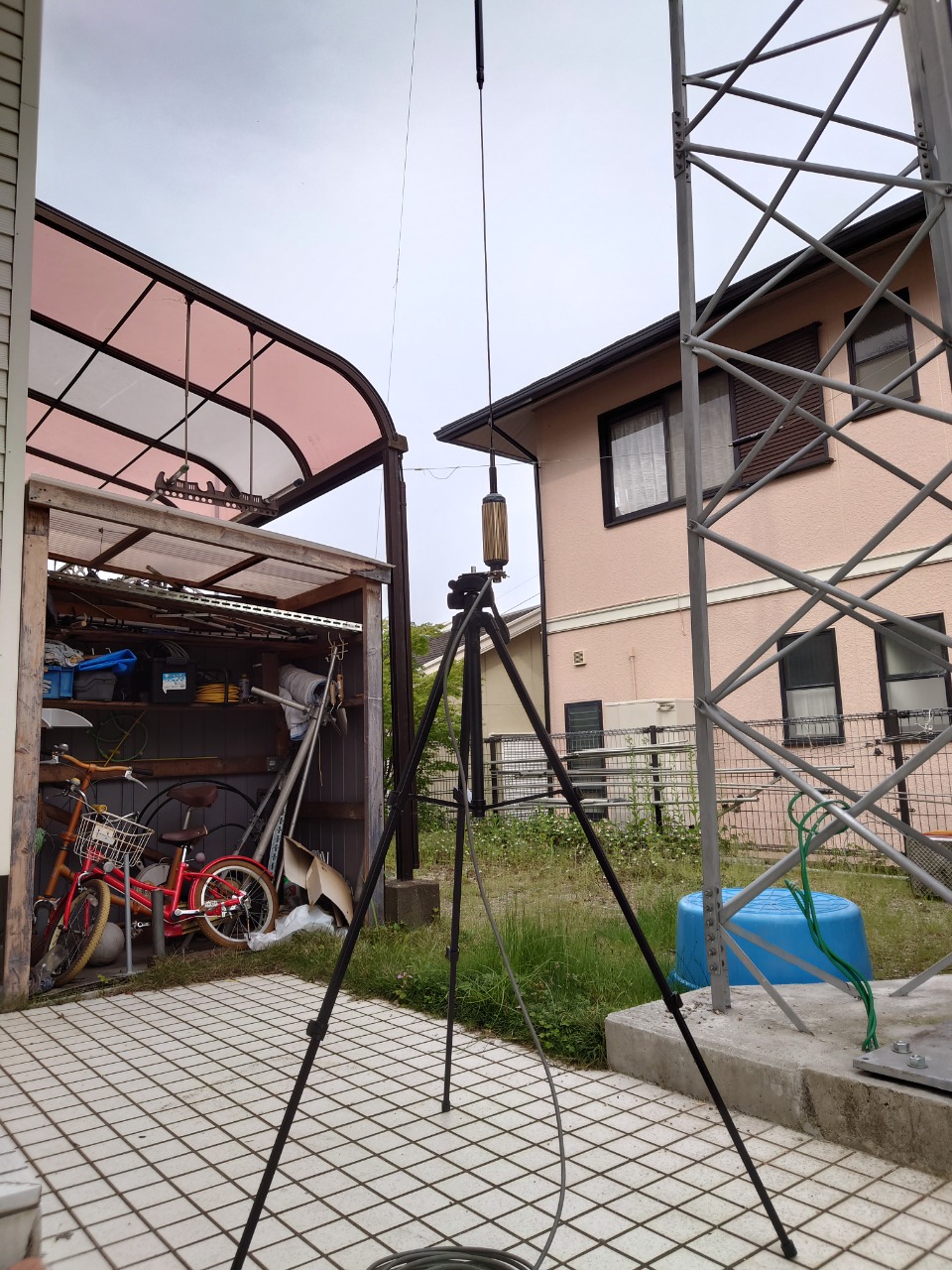

さすがに三脚の上に設置したＨＡ７５０ＢＬはトップまでの高さがあります。
教室の中では立てられないので、屋外設置になりそうです。

同軸ケーブルへのＭ型コネクタのハンダ付けですが、最近知り合いのＯＭさんがＹｏｕＴｕｂｅにやり方をＵＰしてくれました。

このＯＭさんはハムショップに長年勤められており、今までに数えきれないくらいのコネクタの取付けをされています。
最近１陸技も取得されて知識も経験も豊富な方です。

ＹｏｕＴｕｂｅでは細かいノウハウなんかも惜しげもなく披露してくれて、なるほどなーと思ったポイントが２点ありました。

私も自己流でやってきましたが、ＯＭの技術をパクってレベルアップしていきたいです。

では同軸にＭコネクタをハンダ付けしていきます。


まずはシースの剥ぎとり。

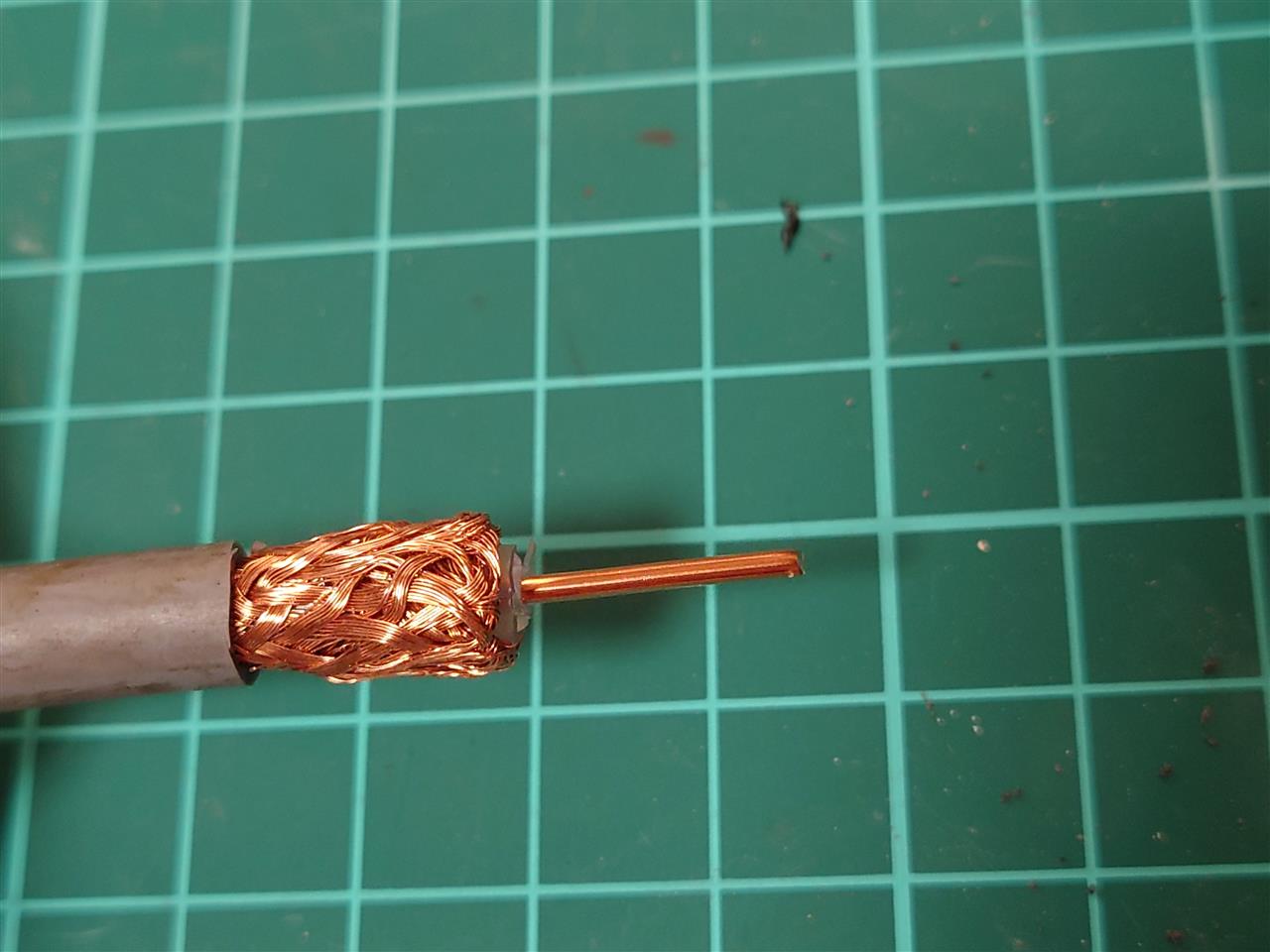

ナルホドポイント１

シールド線をつまんでバック。


そして折り返して成形。
なるほどなー

これならシールド線の散髪も不要です。
アホ毛（？）が暴れて中心導体と接触することもありません。

ナルホドポイント２

予熱することでスピーディーにハンダつけできる

ＯＭはバーナーでやっていましたが、ライターで炙りました。
ほんの少しだけ炙ってやるだけでも効果あります。
ハンダごてで熱を加えるよりもはるかに温度上昇が早くハンダが溶けて流れ込みやすい。
なるほどなー


さっとハンダが流れ込みました。


中心導体もハンダ付け完了。


熱収縮チューブで保護しておきました。



同軸ケーブルの完成。

ネーブルの長さがちょっと長い気もしますが、講習の時だけの簡易使用なので切り詰めるのがもったいない。

今度の日曜日に、初心者のための講座を開講しますと先日のブログで書きましたが、、、

ＯＭさんより、
「せっかくだからＨＦのリグも設置してビギナーの方に見てもらったら？」
「無線機は社団局の使ったらいいよ」
「アンテナはモービルホイップを三脚にでも立てたら？」

とのことで、急遽、ＨＦのモービルホイップを会場内に設置することとなりました。
アンテナは手持ちの７ＭＨｚから５０ＭＨｚまで使えるコメットＨＡ７５０ＢＬ（私の中で通称ダミーロードアンテナ(^^；）


三脚は家にある安物のコレ。

三脚のトップにアルミの板を止めて、そこにＬ型の基台用Ｍ型コネクタを付けようと思います。
講習で使えたらよいのであまりお金をかけず、あるもので作りたいと思います。

それではアルミ板の切り出しから。


庭に転がっているアルミ板から必要な大きさを切り出します。
弓ノコでギーコギーコ。
スケール当てずケガキもせず、いきなり目検討で切断。適当です(^^；
板厚２ｍｍではちょっと心もとないかな！？


三脚のボルトに合うネジをホームセンターに買いに来ました。
ネジサンプルに合わせて確認すると、ウイットの１／４みたい。


とりあえず高ナットを購入。


同軸ケーブルは手持ちのものを使います。
Ｍ型コネクタが片側ついているのでちょうどいい。
ＵＨＦコネクタかもしれませんが、、、



基台のＬ型コネクタ。
よく見ていただくとわかるかと思いますが、取付がゆがんでます。
安かろう悪かろうの見本のようなコネクタです。
お隣の県の支部大会で買ってあったものです。

では製作していきましょうかね。

先日からいじっている特小受信機ですが、回路もだいたい組めました。


そろそろ筐体にインストールします。

しかし、インカムタイプの特小なので基板が小さく、取付するネジ穴などありません。
どうしようかな？

そうだそうだ、もともと収まっていたインカムのケースを流用しましょう。


そのままでは大きそうなので電池ケース部分をカット。


こんな感じでケースにカチッと収めました。
スピーカーボックスの中には両面テープで貼り付けて固定します。


受信用のアンテナは少しでも長い方がいいので、アンテナ取付用のコネクタを付けます。
どんなコネクタにしようか迷いましたがＲＣＡの端子にしました。


スピーカボックスに収まりそうです。

周波数を変更するためにはディップスイッチの設定が必要です。
本当ならスピーカーの電池ケースの蓋を外せば設定を変えられるように小窓でも作ればよかったのでしょうが、面倒なので省略しました。
とりあえず７ｃｈ固定でいきます。


アンテナは適当にＩＶ線を使いました。


完成。

ジャンク３００円で遊ばせてもらいました。

昨晩から受信部とアンプ部をいじくりまわしております。




特小は電池２個で３Ｖ、アンプは電池４個で６Ｖ駆動です。

それぞれ適当な電池ケースに電池を入れてバラックで動作確認をしています。
若干のハム音が乗りながらもとりあえず受信機として使えそうです。

特小の電源はアンプの６Ｖから引っ張ってきたい。

ということで、アンプの基板をちょっと加工。


手っ取り早く、手持ちのツェナダイオードで降圧させることにしました。
３Ｖのダイオードが無かったので、４Ｖ近辺の物を使用。


アンプから電源をもらえるようになりました。


受信機のスピーカーを鳴らしているときには１３０ｍＡぐらい流れています。

また、アンプの仕様のようですが、入力が無いときには待機電力を落とすようなスリープ回路が組まれています。
そのため信号を受信してからスピーカを鳴らすまでにアンプ起動のタイムラグができ、２秒ぐらい頭切れを起こします。
スリープをどうにかする必要がありそうです。

ちなみに送信機として使っているのがコレ

アイワのＨＷ－Ｓ１０というトランシーバ
ＯＭさんからの頂き物です。

ほとんど使ったことが無いのでどれぐらいの距離で交信できるか知りません。
また試してみたい気もしますが、特小はこれしか持ってないので試せず。orz

受信機ができたらどれぐらいの距離飛ぶか試してみたいです。
