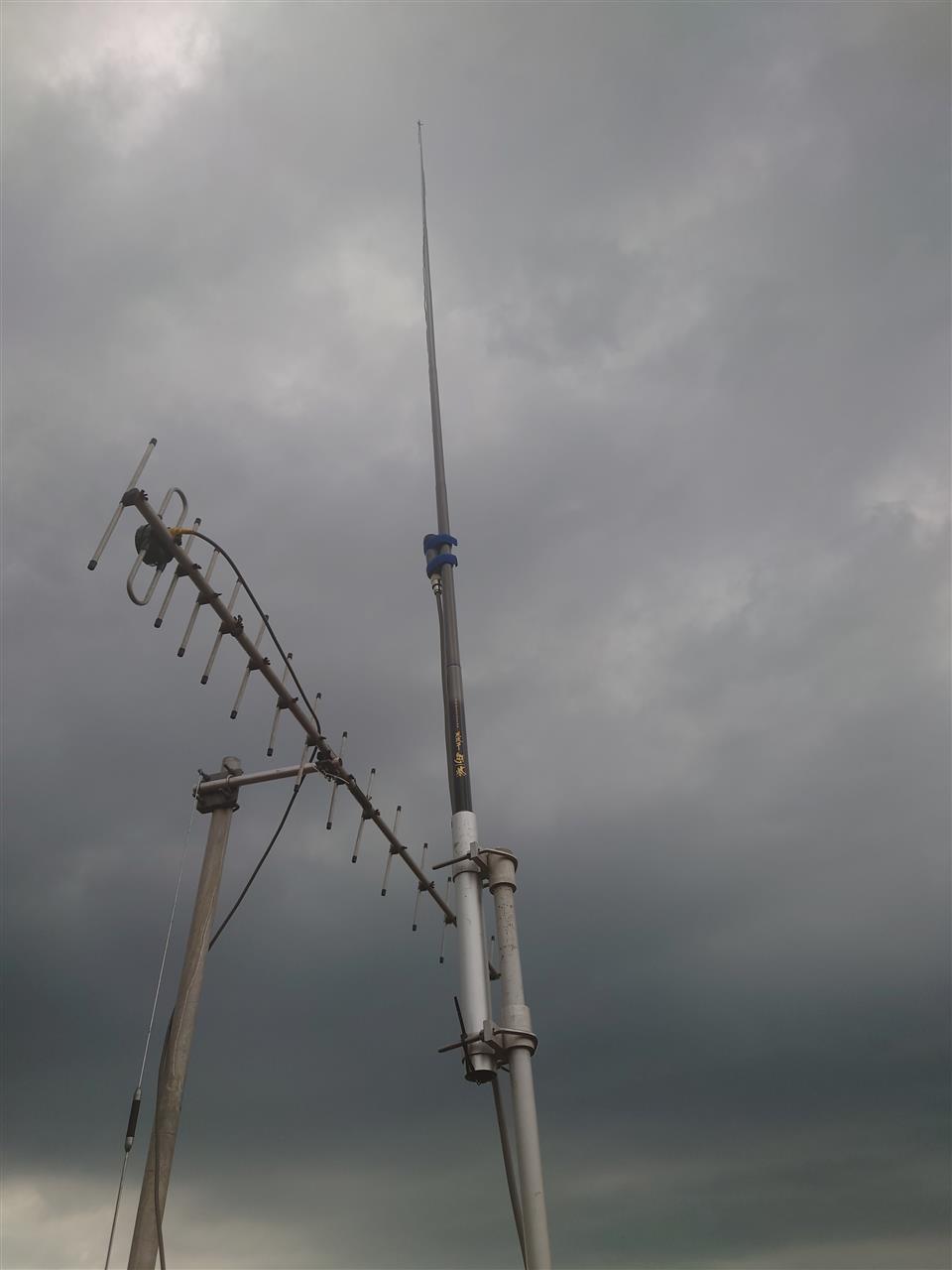

ＣＰ６は６バンド出られるためラジアルが６本あります。


今回は左の５本（３．５ＭＨｚ、７ＭＨｚ、１４ＭＨｚ、２１ＭＨｚ、２８ＭＨｚ）だけ設置します。

５０ＭＨｚは他でアンテナを上げているので必要ないかなと。
それにラジアルがお隣さんの敷地に入ってしまうということもあり、厳選しました。(^_^;)

ハシゴでの高所作業は、タワーと違って足場が悪いです。
命綱はしていましたが、墜落しないように慎重に作業を行いました。

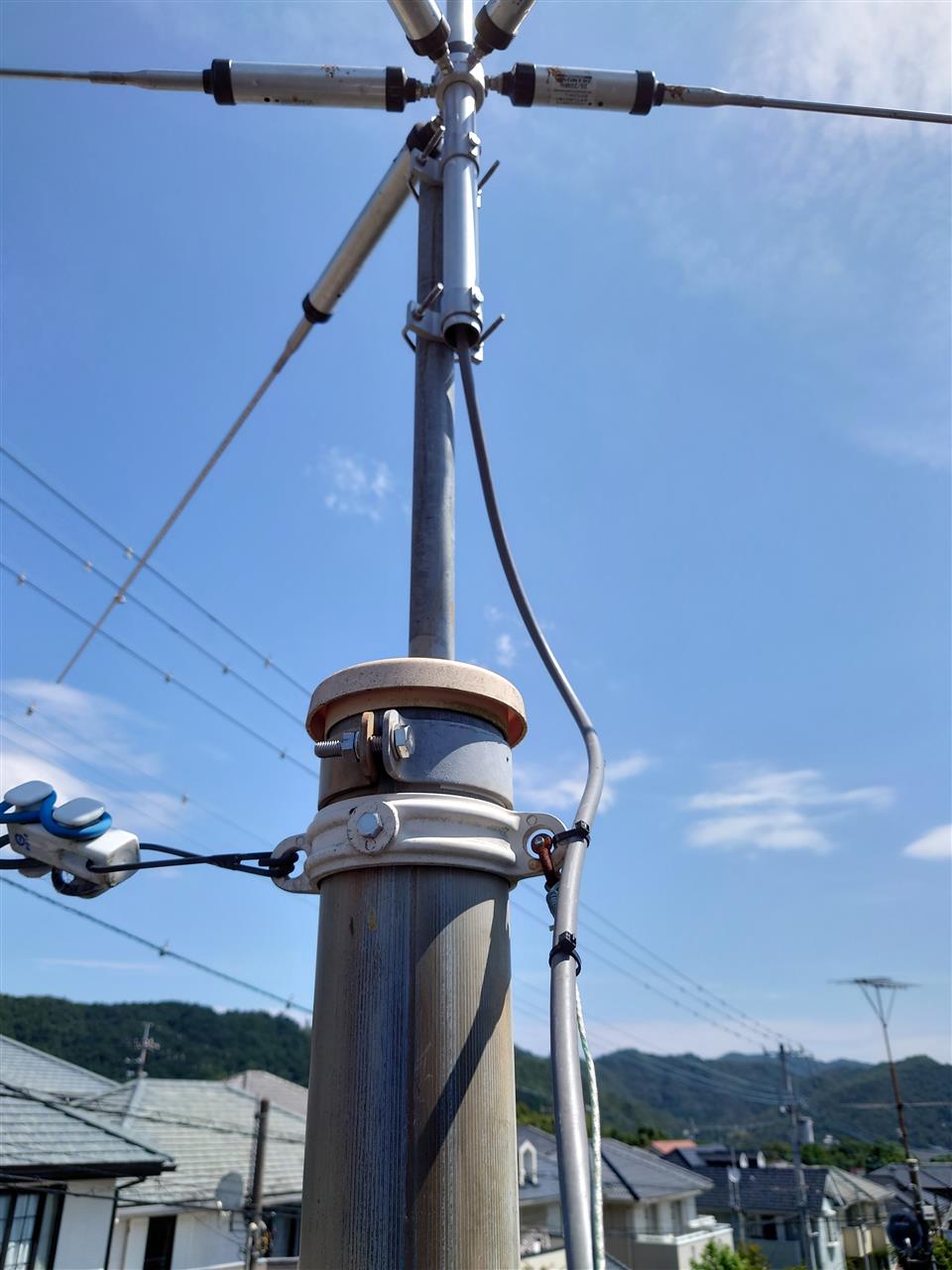

なんとかラジアル設置。

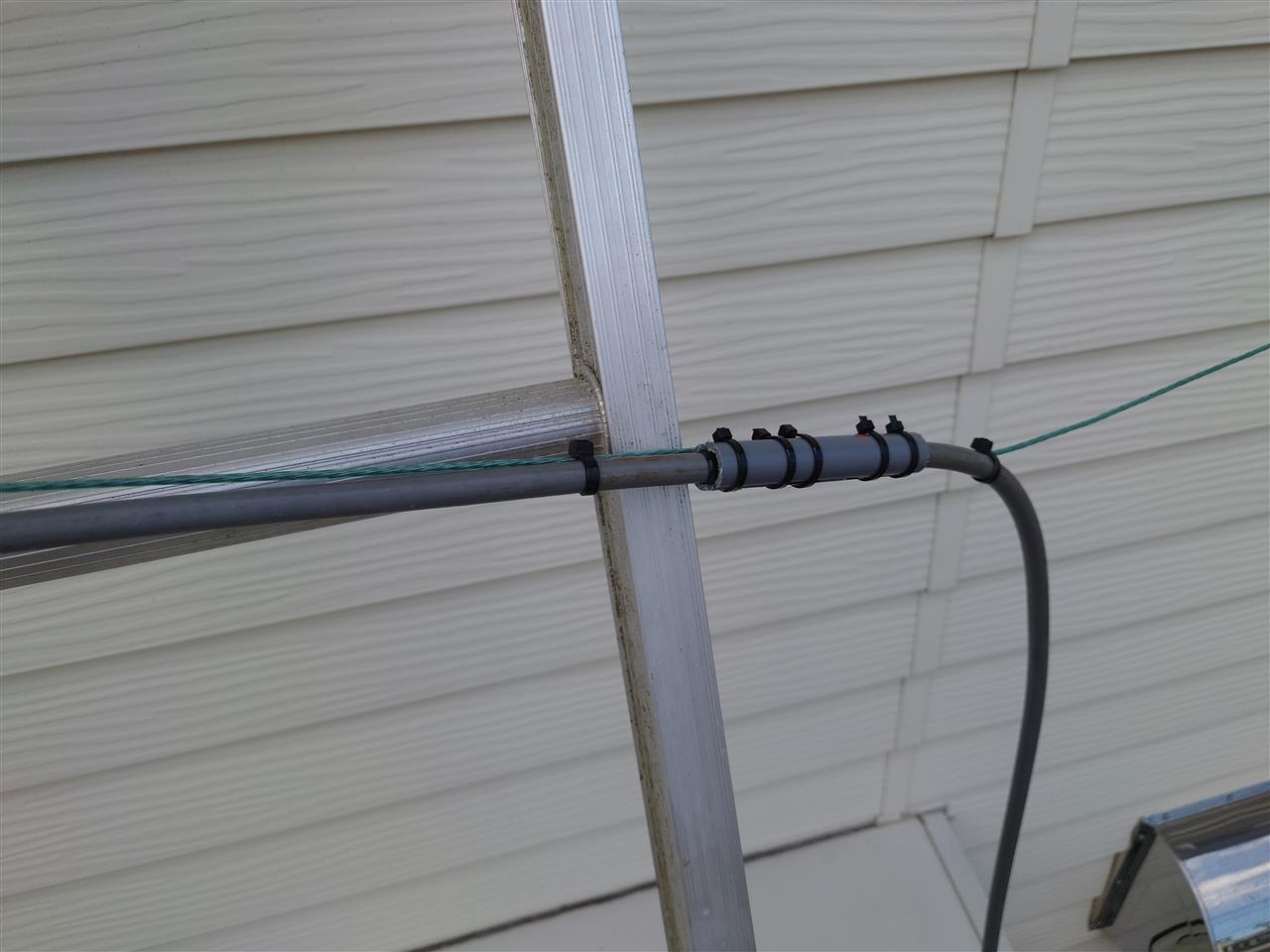

同軸ケーブルは以前張ってあったメッセンジャワイヤに沿わして配策しました。
ハシゴを移動させながらの作業、すごく手間です。


ここは一番デリケートな所。




無事、シャックまで引き込めました。

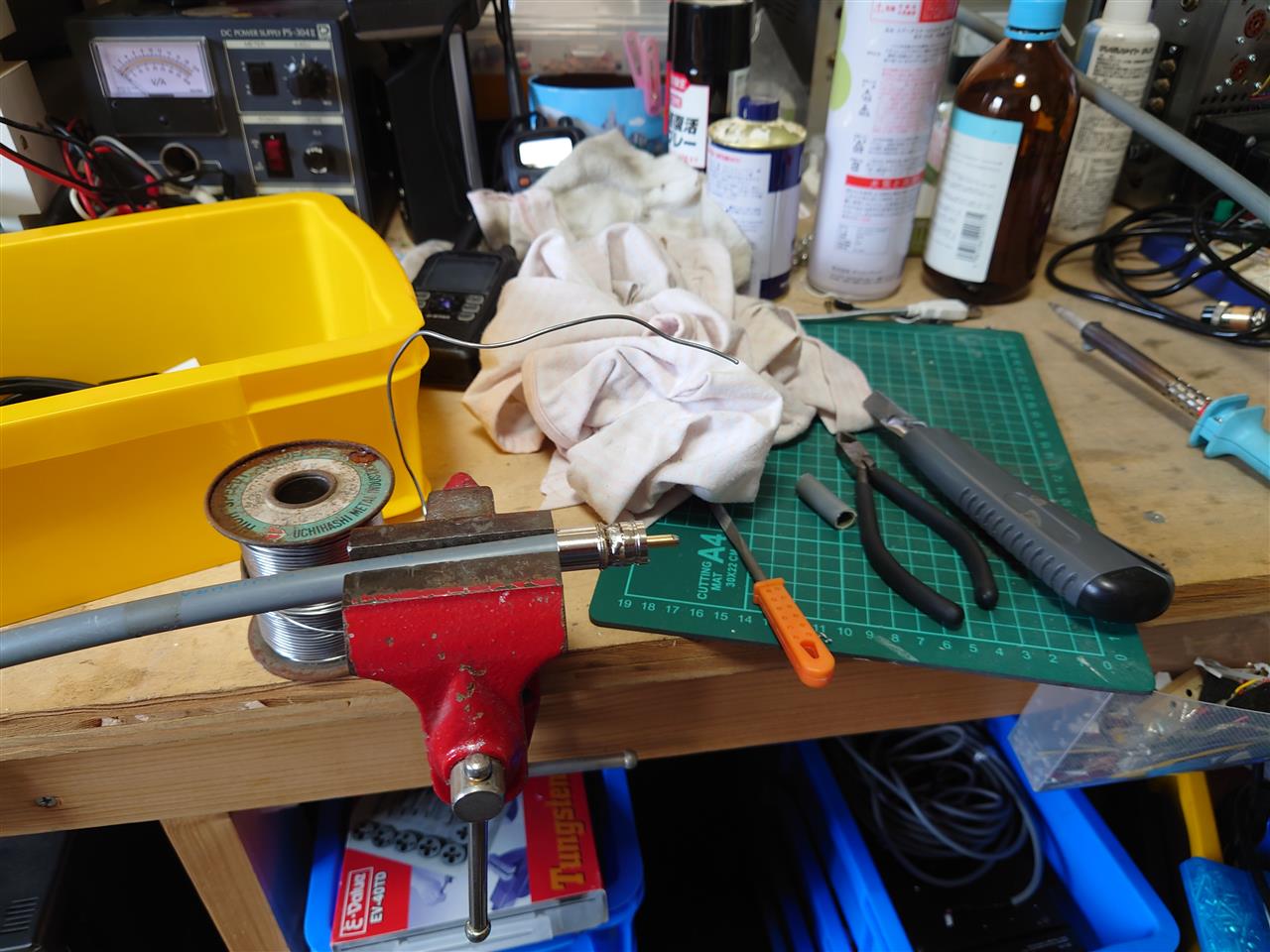

Ｍ型コネクタ（正確にはＵＨＦコネクタ(^_^;)）取付け。

早速アナライザで計測。

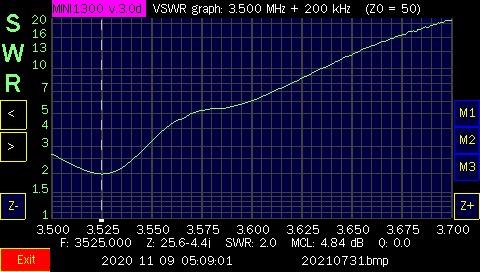

３．５ＭＨｚ


７ＭＨｚ


１４ＭＨｚ


２１ＭＨｚ

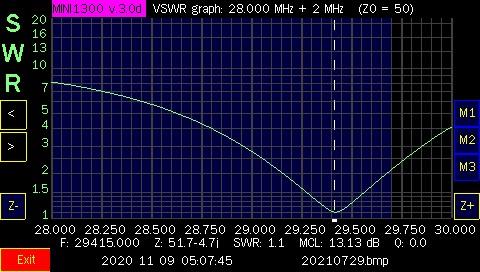

２８ＭＨｚ


やっぱり相変わらず３．５ＭＨｚが良くないですね。

他の周波数は、屋根や電線の影響があるかと心配していましたが、谷がちゃんとできてるので安心しました。

ＣＰ６の設置ですが、今回も同軸ケーブルの長さが少し足りなかったので延長してあります。

８Ｄ－２Ｖは同じ銘柄でフジクラ製です。


芯線を突き合わせてハンダ付け。
ここでテンションを加えるとポキッっといきますので慎重に扱います。


誘電体を入れて


軽くテーピング

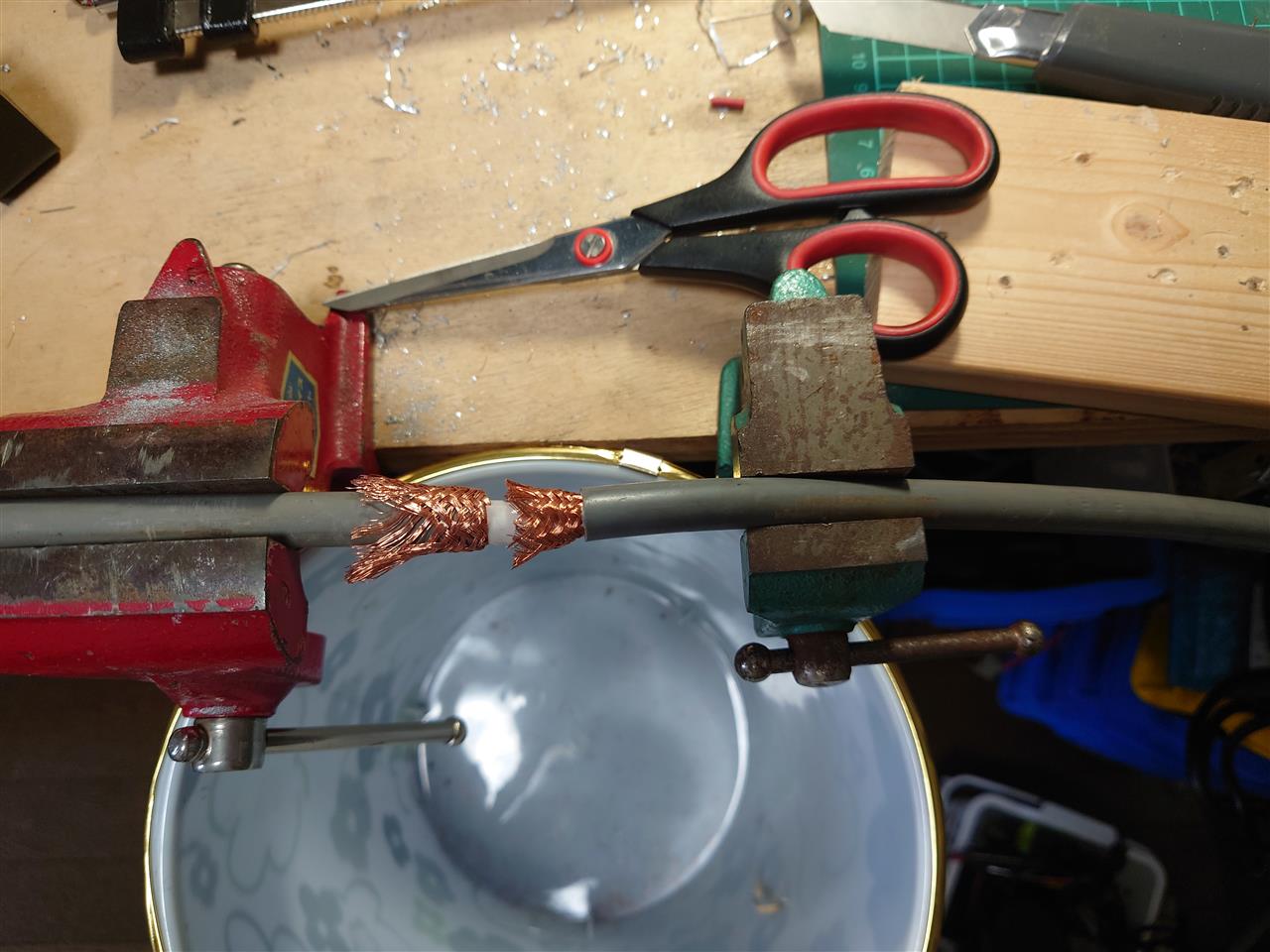

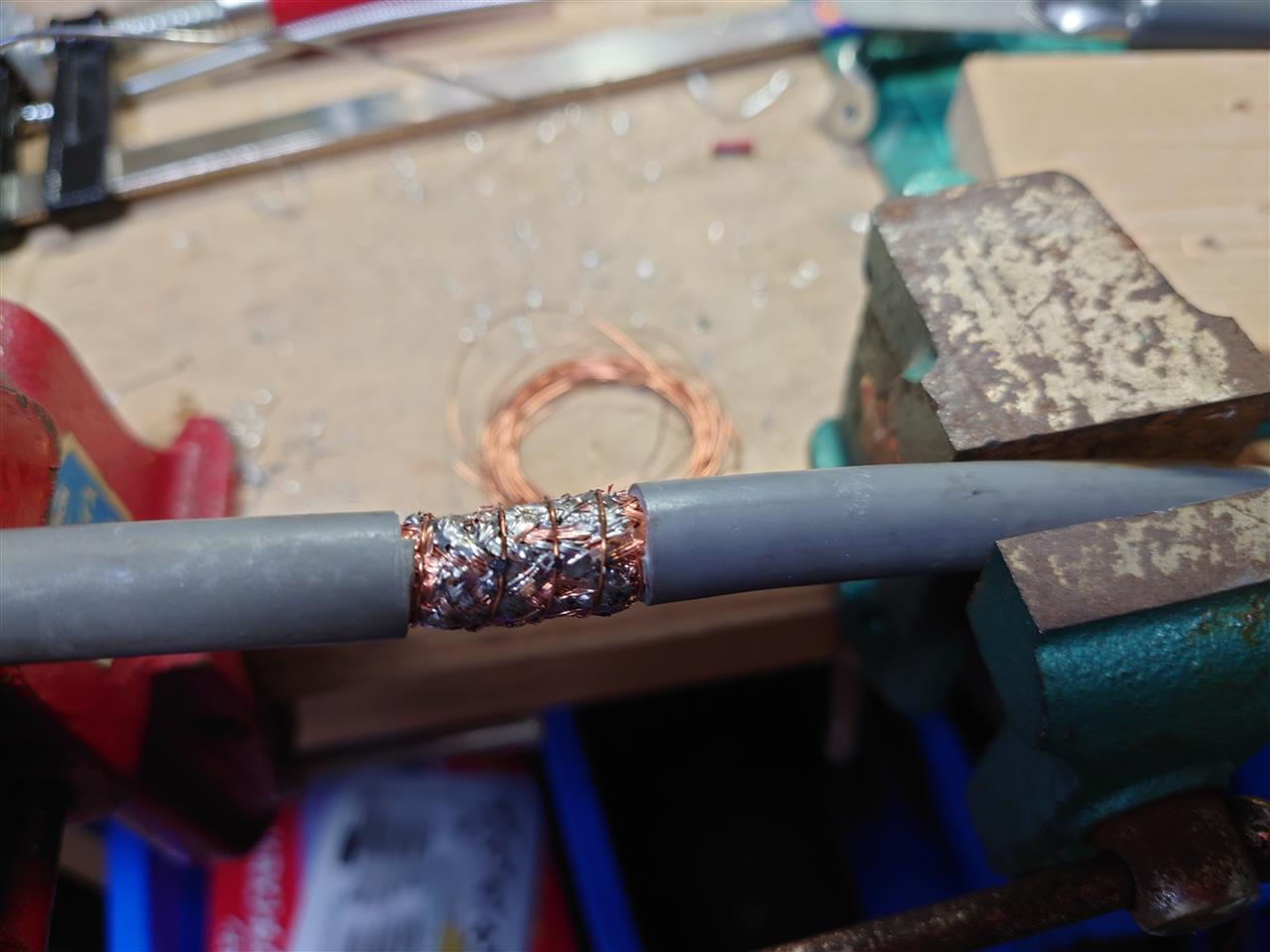

散髪しながらシールドを重ねて、

グルグルしばって、

ハンダ付け。

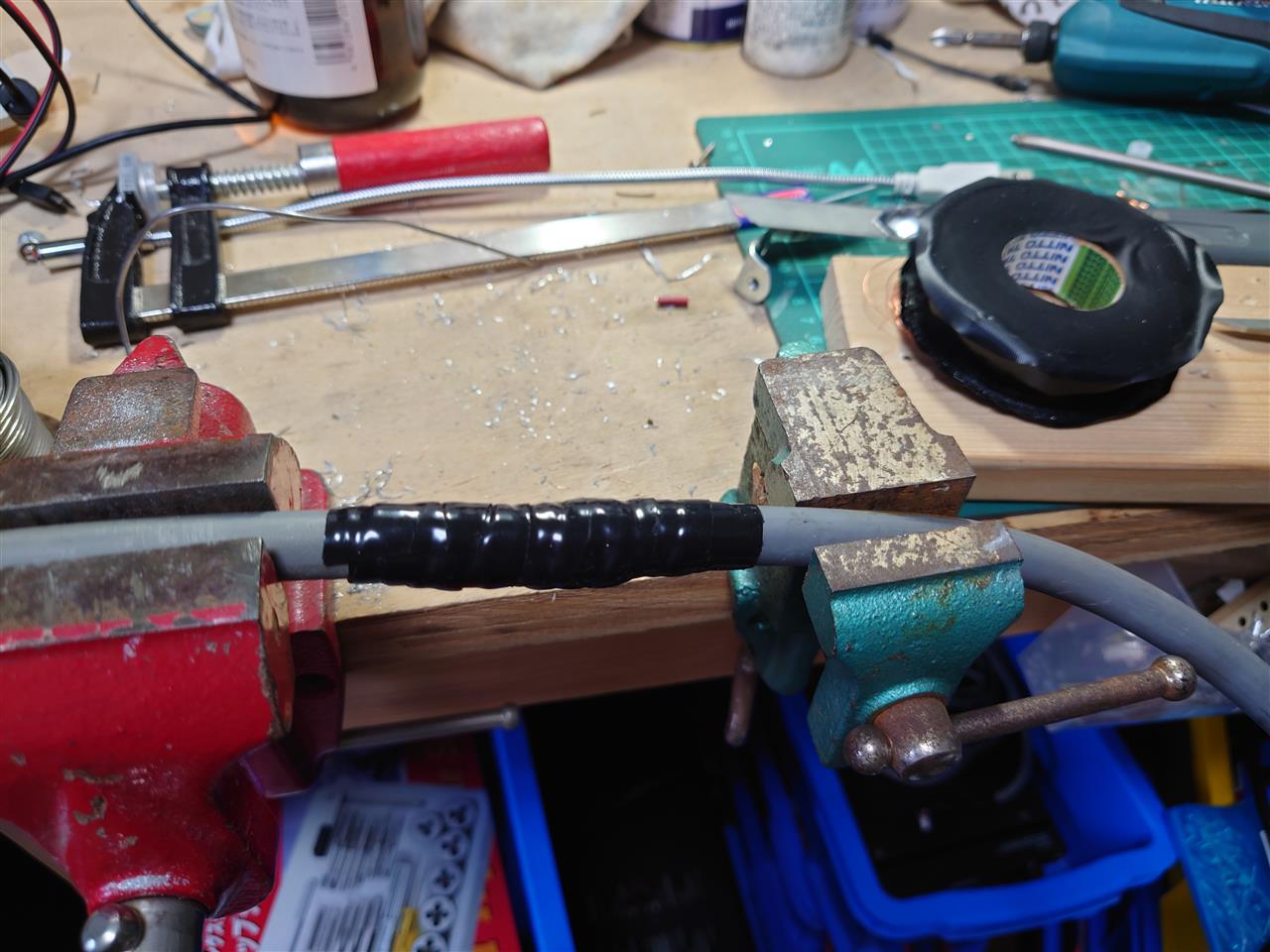

自己融着テープでしっかりと防水

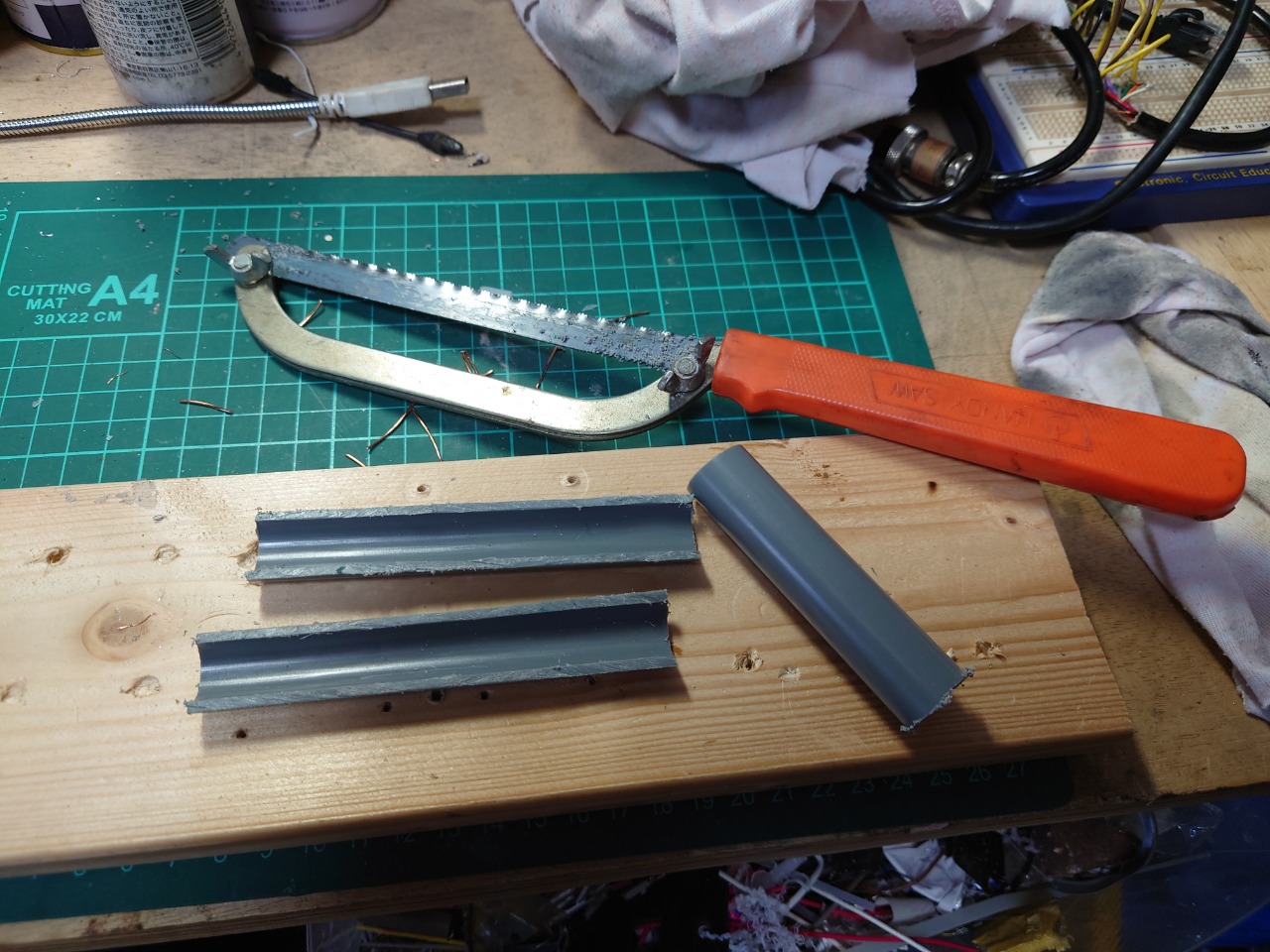

塩ビパイプを切って

折れネジレが無いように補強しました。


完成！

そういえば昔、ＣＱ誌でもこのような同軸ケーブルの加工の紹介があったような気がします。

今日は休みです。
カンカン照りの良すぎる天気。(^_^;)

さて、タワーの一等地から下ろしたＨＦのＧＰアンテナＣＰ６、
庭の片隅に放置しています。

とりあえずどこかに設置したいなと考えていると、電灯線の引込みポールがちょうど空いていました。
ここなら比較的簡単に取付できそう。

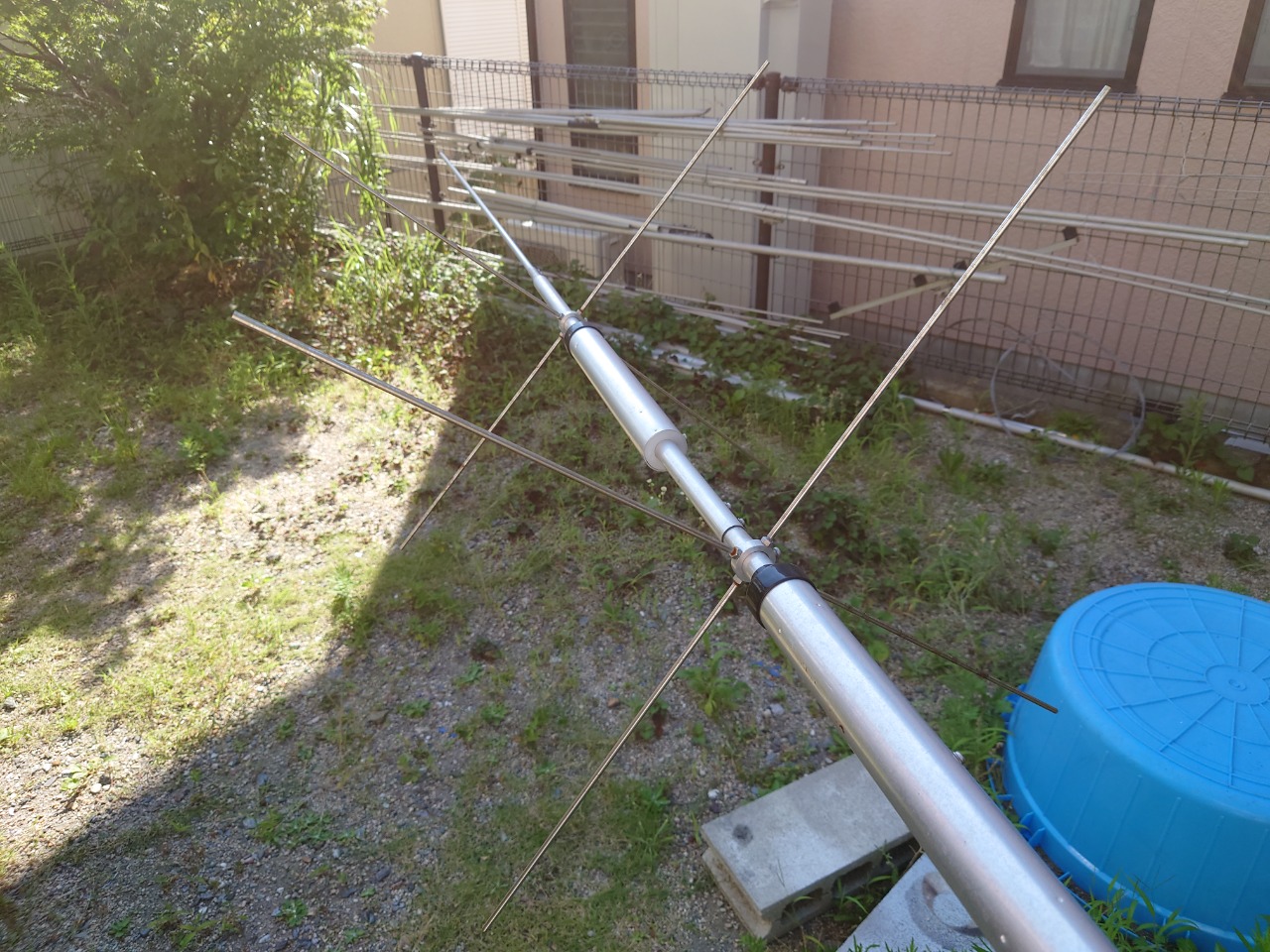

まずはＣＰ６の簡単な整備から。


キャパシティを取り付けました。

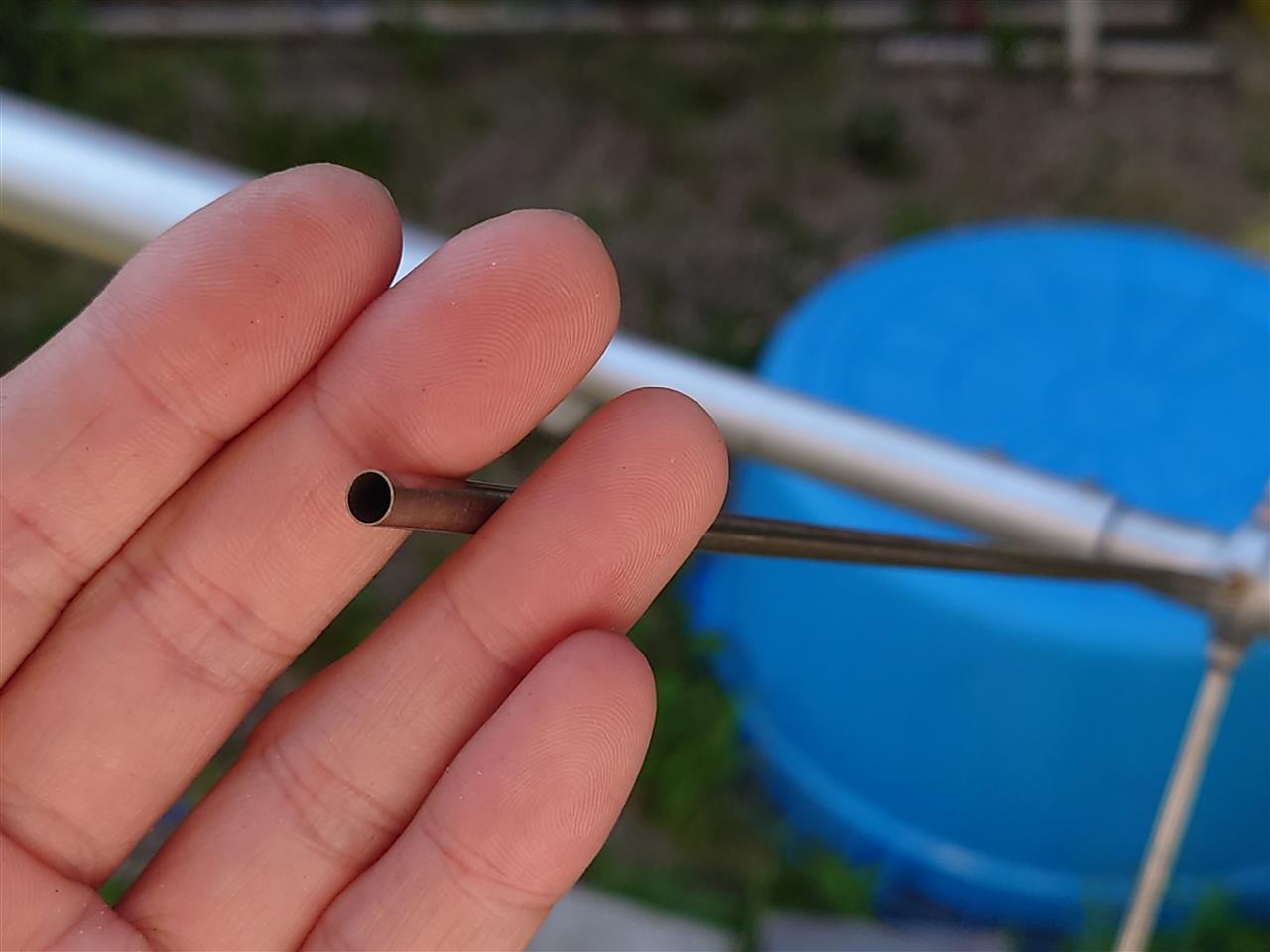

この部品は中空のパイプ製なので思ったより軽量です。
しかし小鳥さん、お構いなしにとまってくれます。orz
いつぞや曲がらないか心配です。

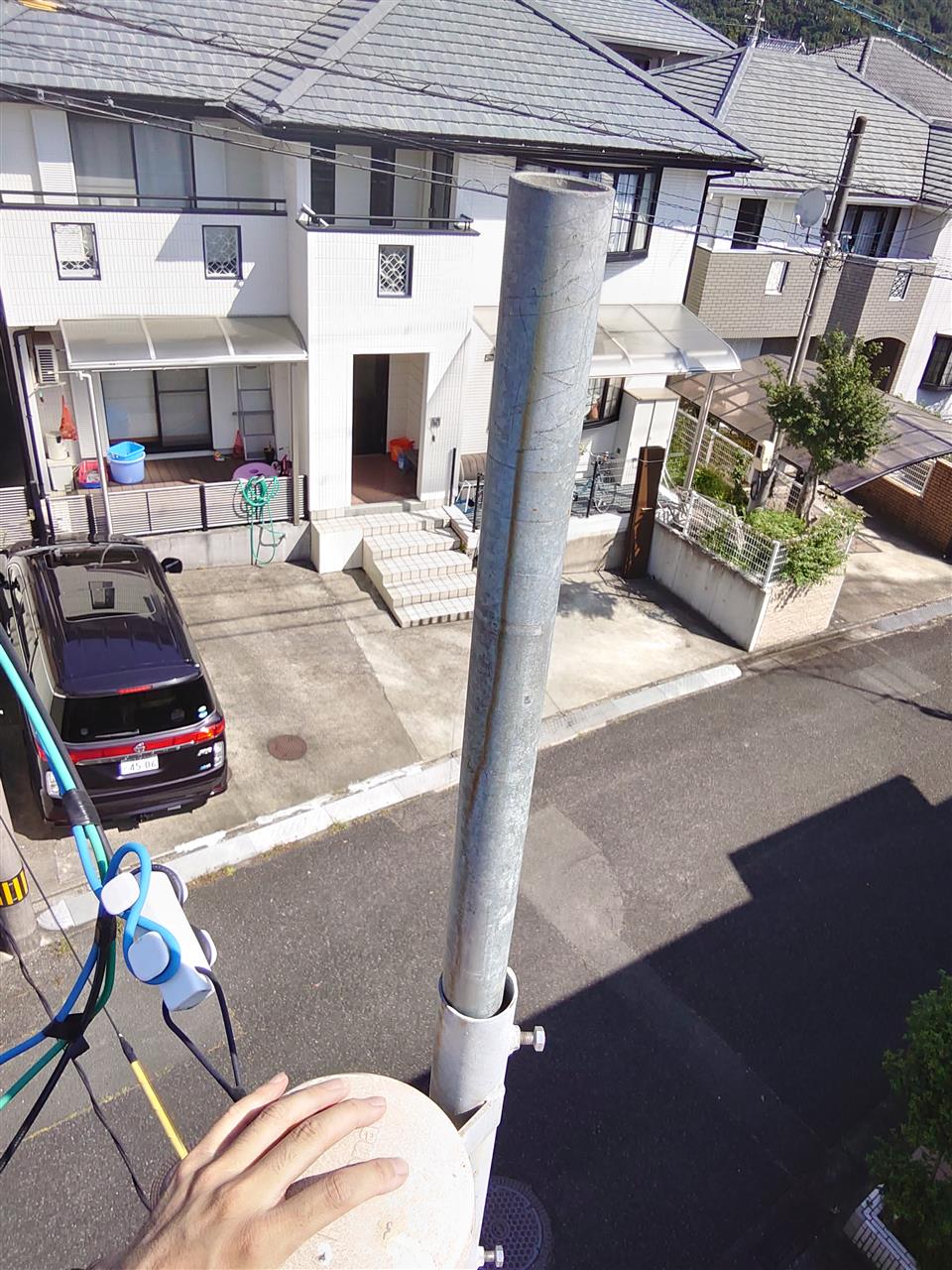

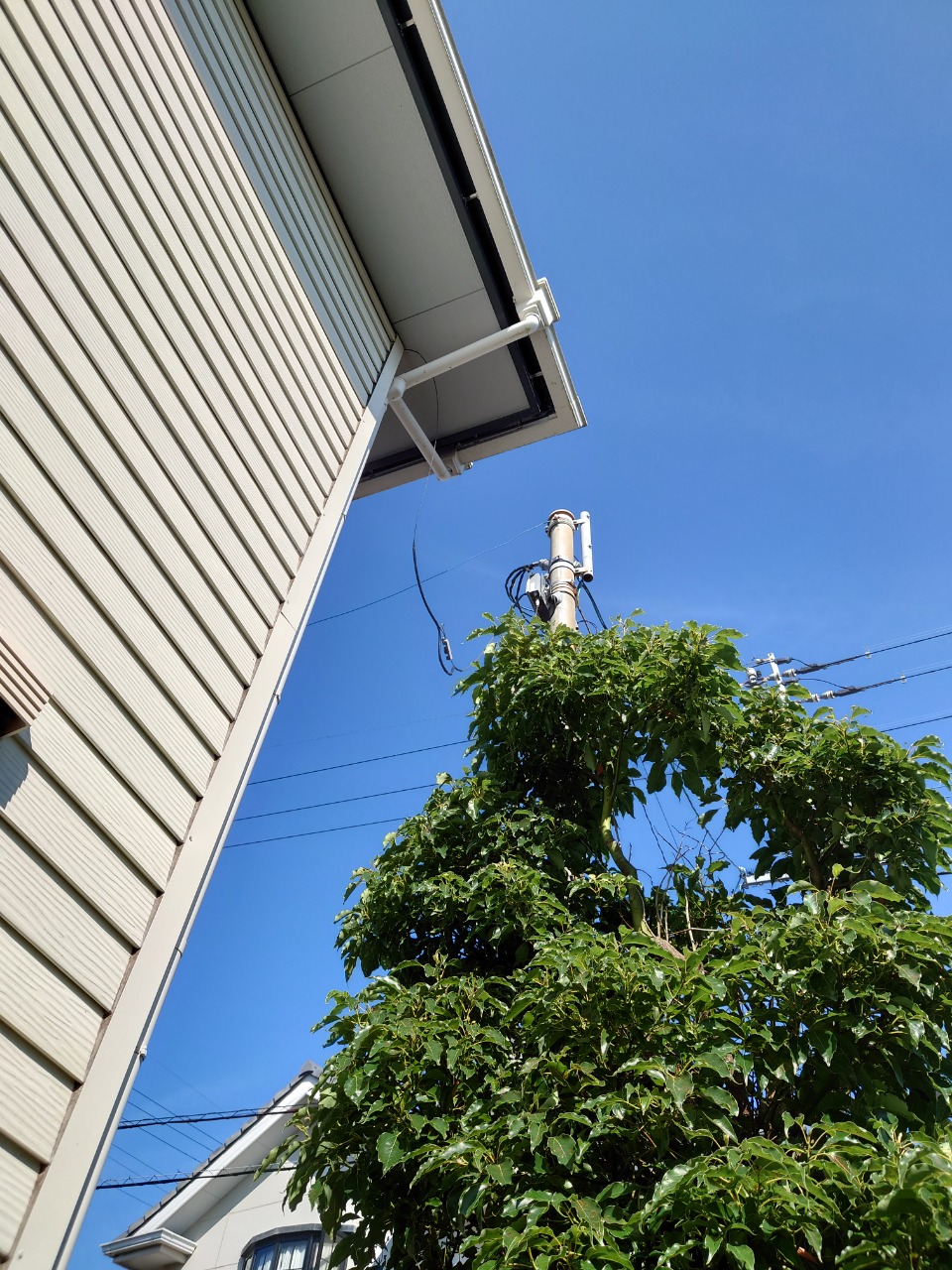

これが裏の電灯線引込みポール。
以前はマスプロのウエーブハンターを設置していましたが、撤去して今は空き地に（？）なってます。
ここにＣＰ６を取り付けたい。


ウエーブハンターを付ける前には、以前の所有者がＴＶのアンテナを付けていました。
この金具を利用します。


ＣＰ６に同軸ケーブルを取付け。


防水してから

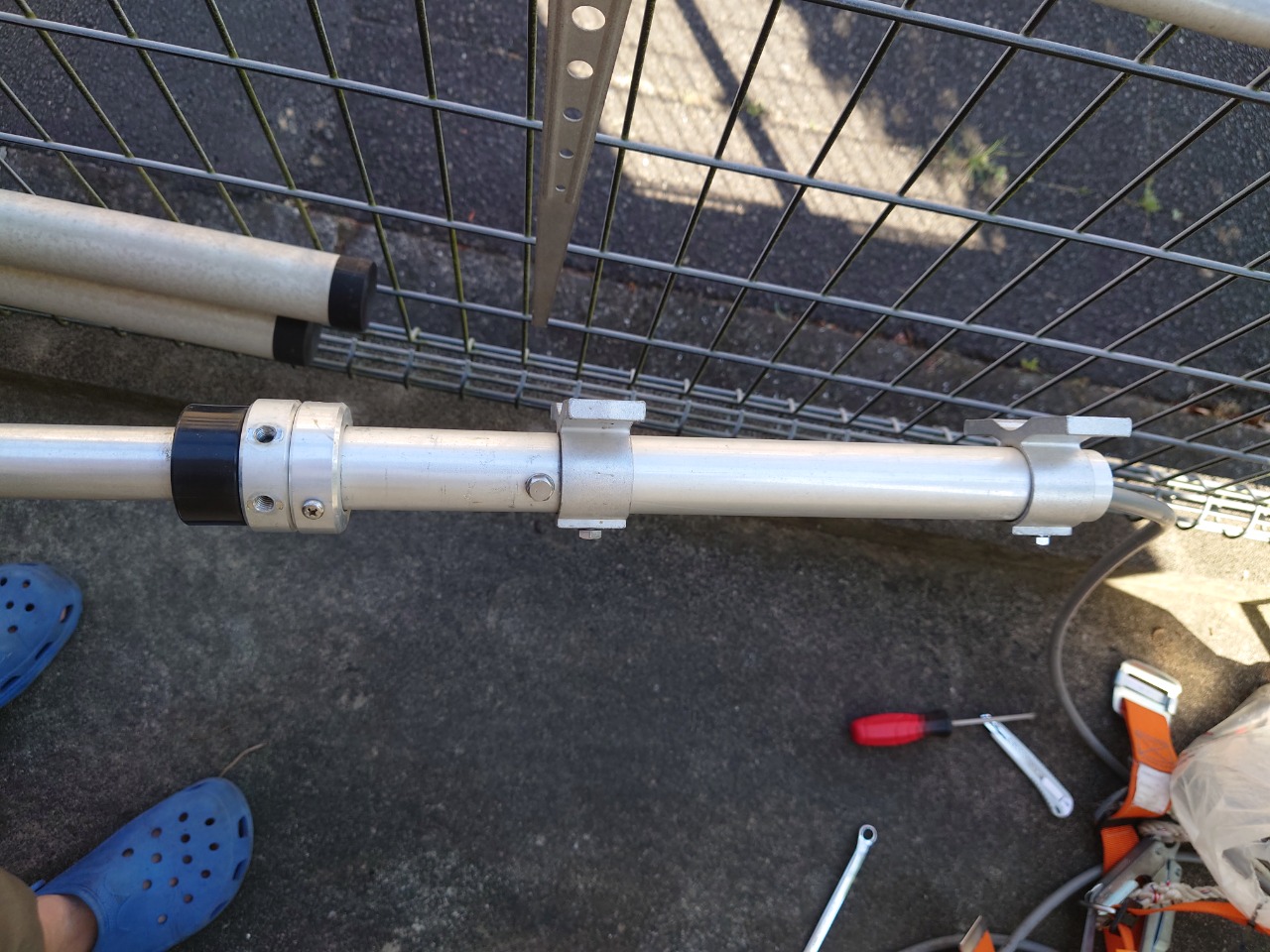

パイプ部をとりつけ。
ボルト１本で固定されています。


２連ハシゴをかけます。
無線機はケンウッド、ハシゴはアルインコです。(^_^;)



ハシゴがずれないように、各部ヒモで結びます。
安全第一、転ばぬ先の杖です。


庭に転がっていたパイプを挿入。
もうちょっと長い方が良かったなー。


エイヤで取付け。


息子を学童に送っていく時間になったため、ひとまず小休止。

オリンピック記念局移動運用の続きです。

ＪＣＣ３７０１からの移動運用から帰ってきて、一風呂浴びました。
夜はＪＣＧ３７００８で運用することにしました。
５０ＭＨｚと４３０ＭＨｚでＣＱ出したらたくさんサービスできるかなと。


助手席にスノコ机を置いて、無線機をセットしました。


アンテナは５０ＭＨｚのツエップ（右側の青いワイヤー）


４３０ＭＨｚはいつものウエーブハンター１５エレです。
ローテータのバッテリを充電していないので今回はビーム固定でいきます。


家から４０分で到着。

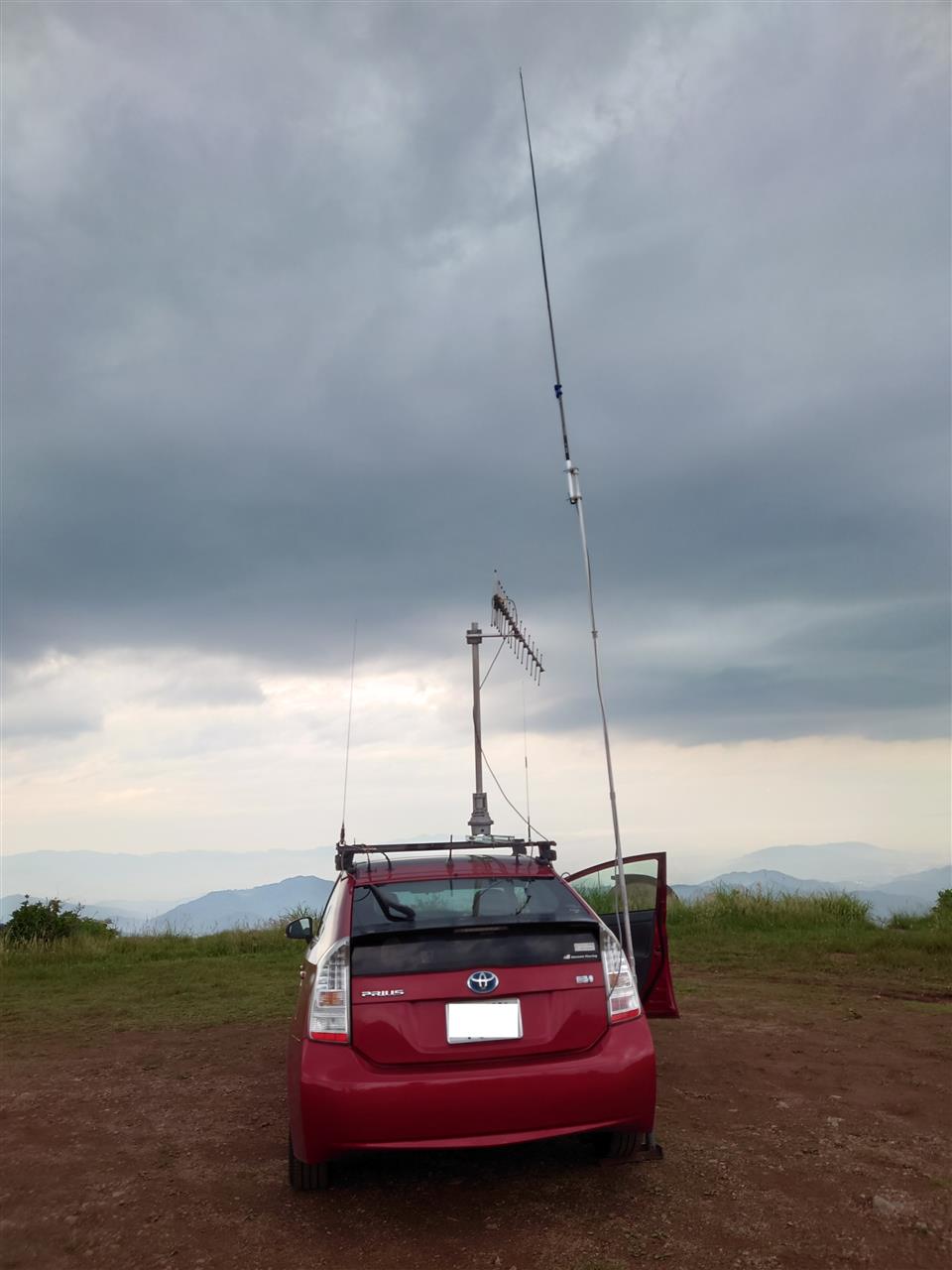

アンテナの設営もＯＫ

このとき１８時過ぎだったのでまだちょっと早いかなーと思いましたが、とりあえず４３０ＭＨｚでＣＱ開始。
これが次から次へと呼ばれてパイル状態でした。嬉しい悲鳴。(^_^;)
結局、トイレに行けないまま２２時ぐらいまでオペレートを続けました。

途中で５０ＭＨｚのサービスを依頼され、５０ＭＨｚ　ＦＭで１３局とＱＳＯ

再び４３０ＭＨｚに戻って運用。
この日はコンディションも良く２エリアからもたくさん呼んでいただけました。
翌日は仕事だったため０時過ぎまでで終了としました。

４３０ＭＨｚではトータル１６１局とＱＳＯ


結局、ＦＭで途切れることも無かったので電鍵の出番は無し。

また運用するチャンスはあるかなー？

先日の休みの日（７月６日）に、「２０２０年オリンピック・パラリンピック特別局」８Ｊ５ＯＬＹＭＰＩＣ／５を運用する機会がありました。

天気も良いし、せっかくなので移動運用に行くことにしました。

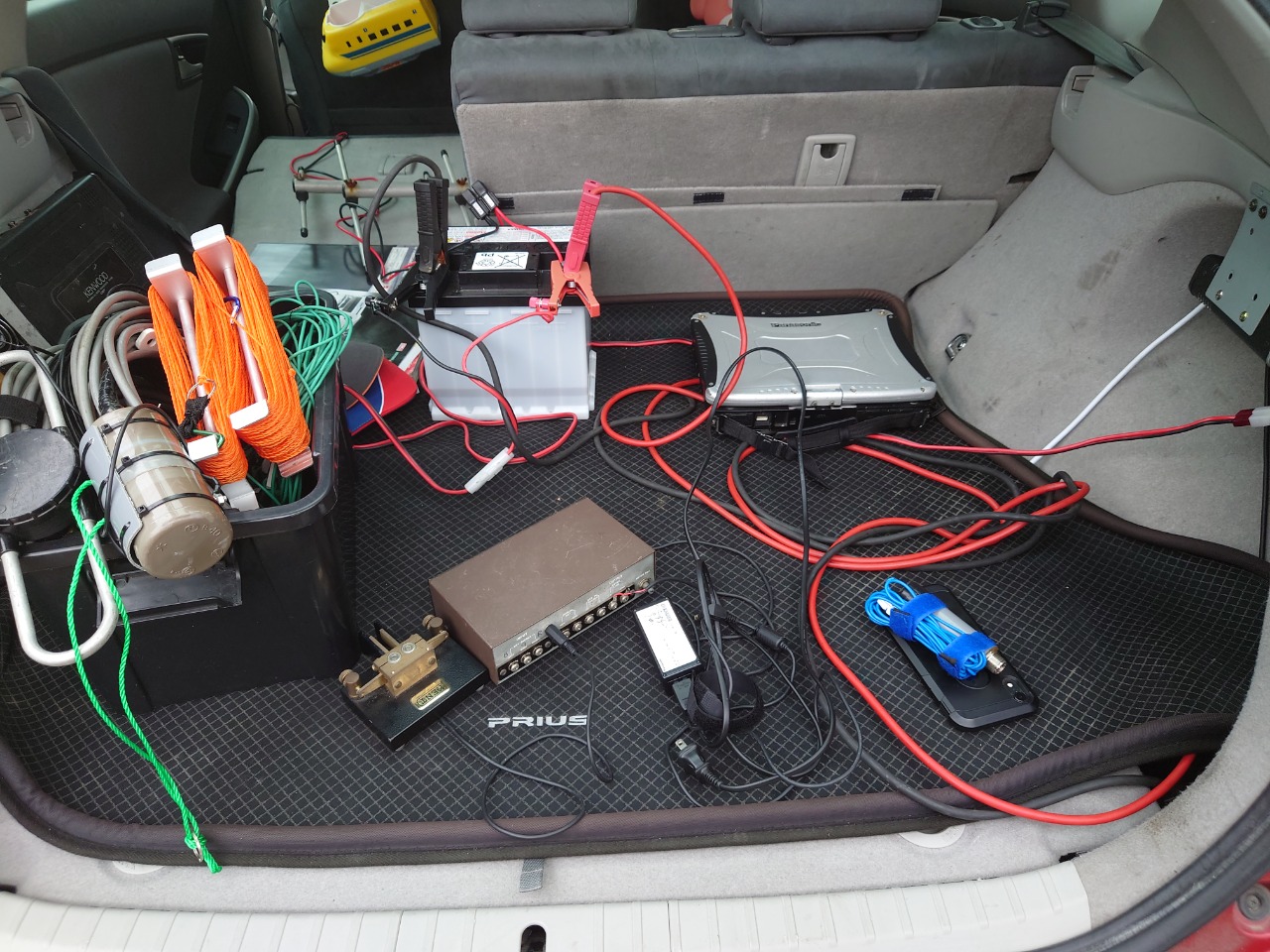

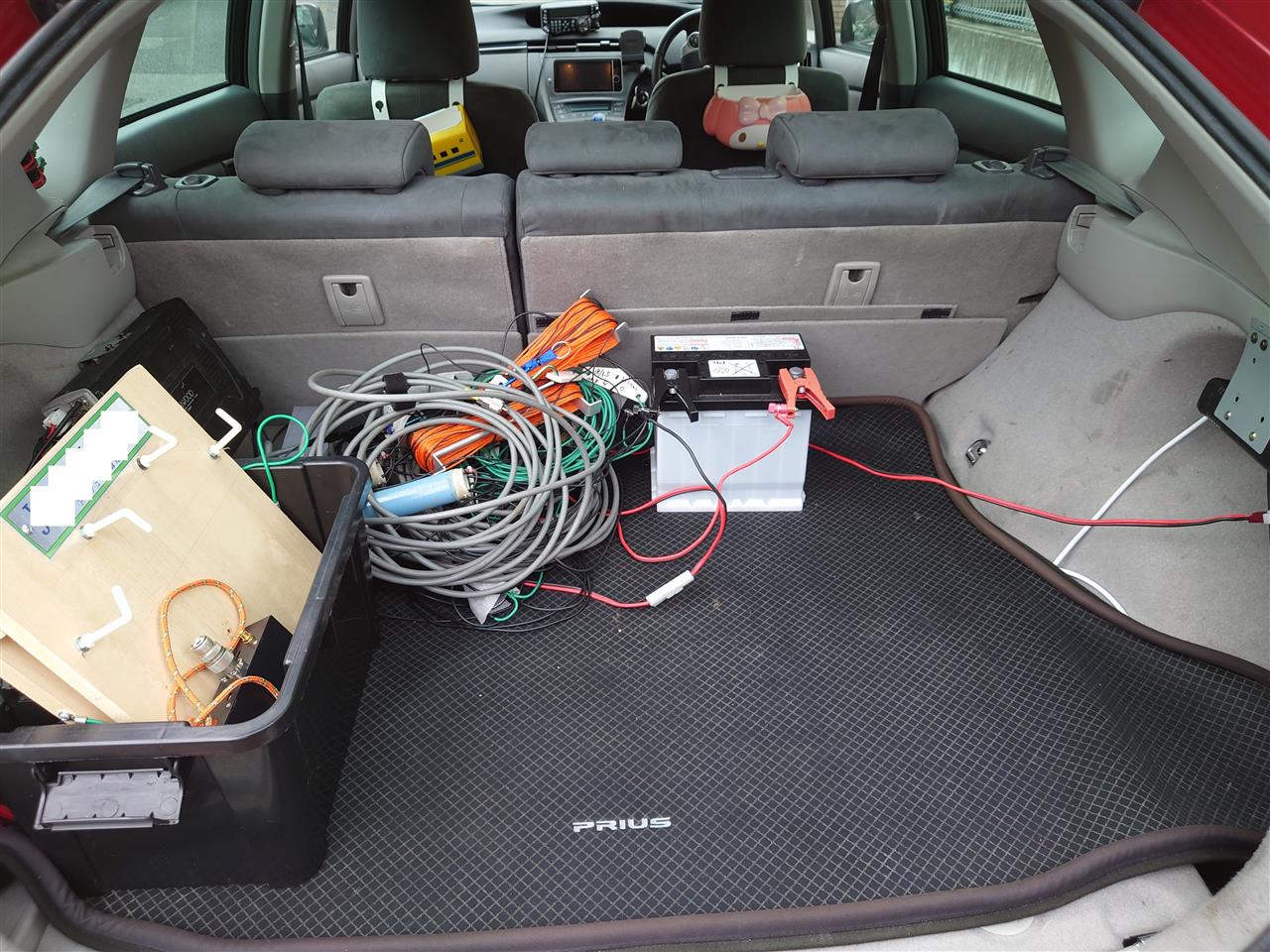

とりあえず電源とアンテナを積み込み出発。
途中でＯＭさんから無線機を受け取りました。

今回の移動地はＪＣＣ３７０１遠見ケ原展望台（みなと展望台）です。
初めての場所なのでナビと、ＯＭさんの無線での誘導を頼りに進みます。


到着。
そんなに標高は高くありませんが、一応、市内は見下ろせます。

ウオーキングコースとなっているのでチラホラと人がいましたが、割とマイナーなポイントなのでひっそりとしたところです。


アンテナの設営開始。
７ＭＨｚのツエップアンテナを張ります。
車内でオペレートするので、踏み立てちゃんでポールを建てて、そこに給電部をくくりつけます。
ワイヤーの端は休憩所の木にくくりつけますが、休憩所と駐車場には高低差があるので地上高を確保できＦＢでした。

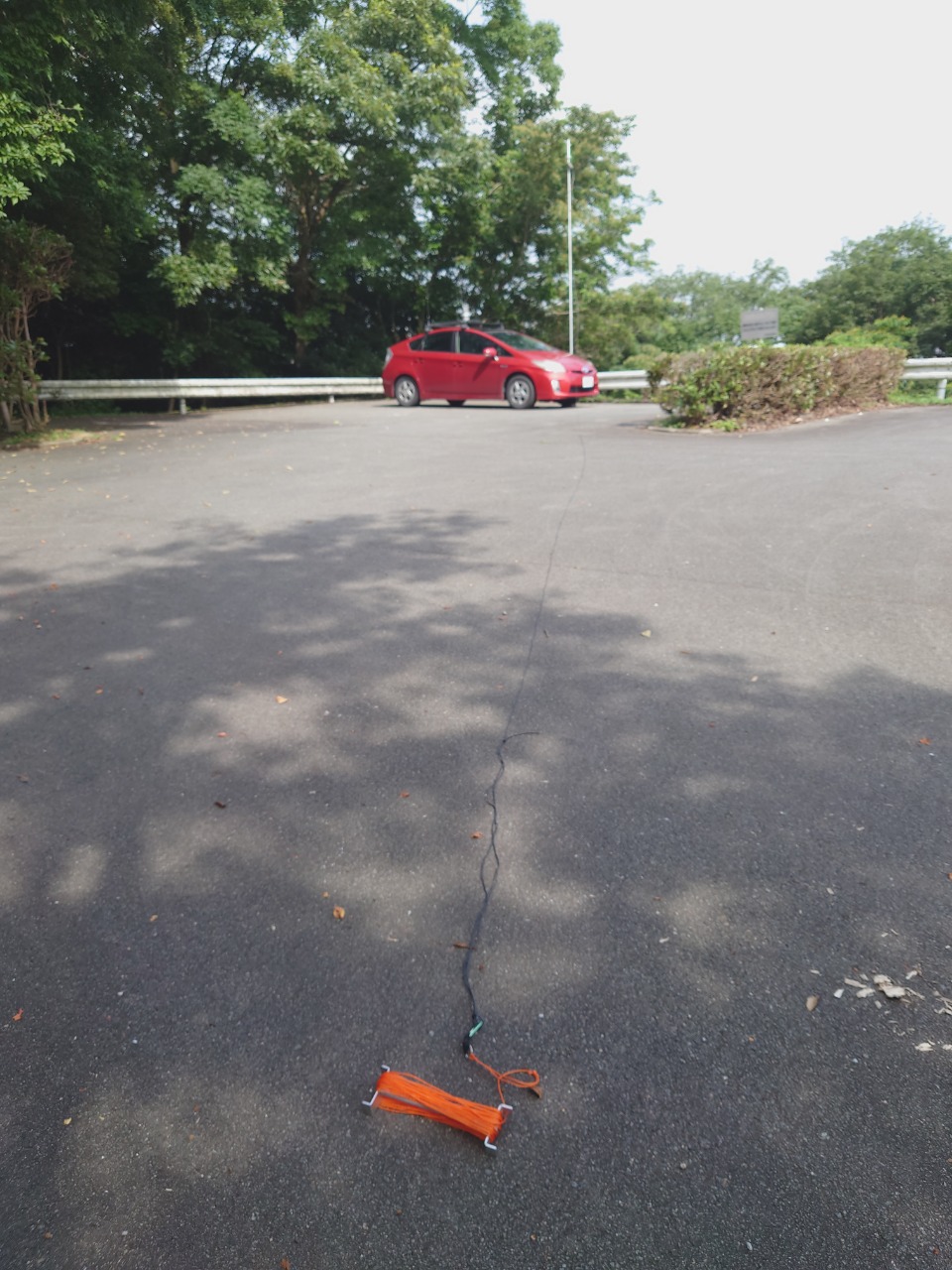

ワイヤーを引っ張って、こんなトラブルもありましたが、(^_^;)


無事、設営完了。


７．１００ＭＨｚ付近で運用しましょうか。


アンテナを設営出来た頃、近くにお住いのＯＭさんが差し入れに来てくれました。
この日はカンカン照りだったので水分の差し入れはありがたい。(^_^)


記念局の無線機は八重洲のＦＴ－９９１ＡＭ
現行の無線機です、初めて触ります。(^_^)
とりあえず説明書を読まなくても何となくで操作できました。

記念局運用は新しい無線機を触れるのでこれも楽しみの一つです。
普段は古い無線機しか触っていませんので・・・。

７ＭＨｚの運用をはじめて１時間ぐらい経過。
日差しが耐えられなくなって一時休憩。


そばの木陰に移動のため、アンテナを一時撤去。

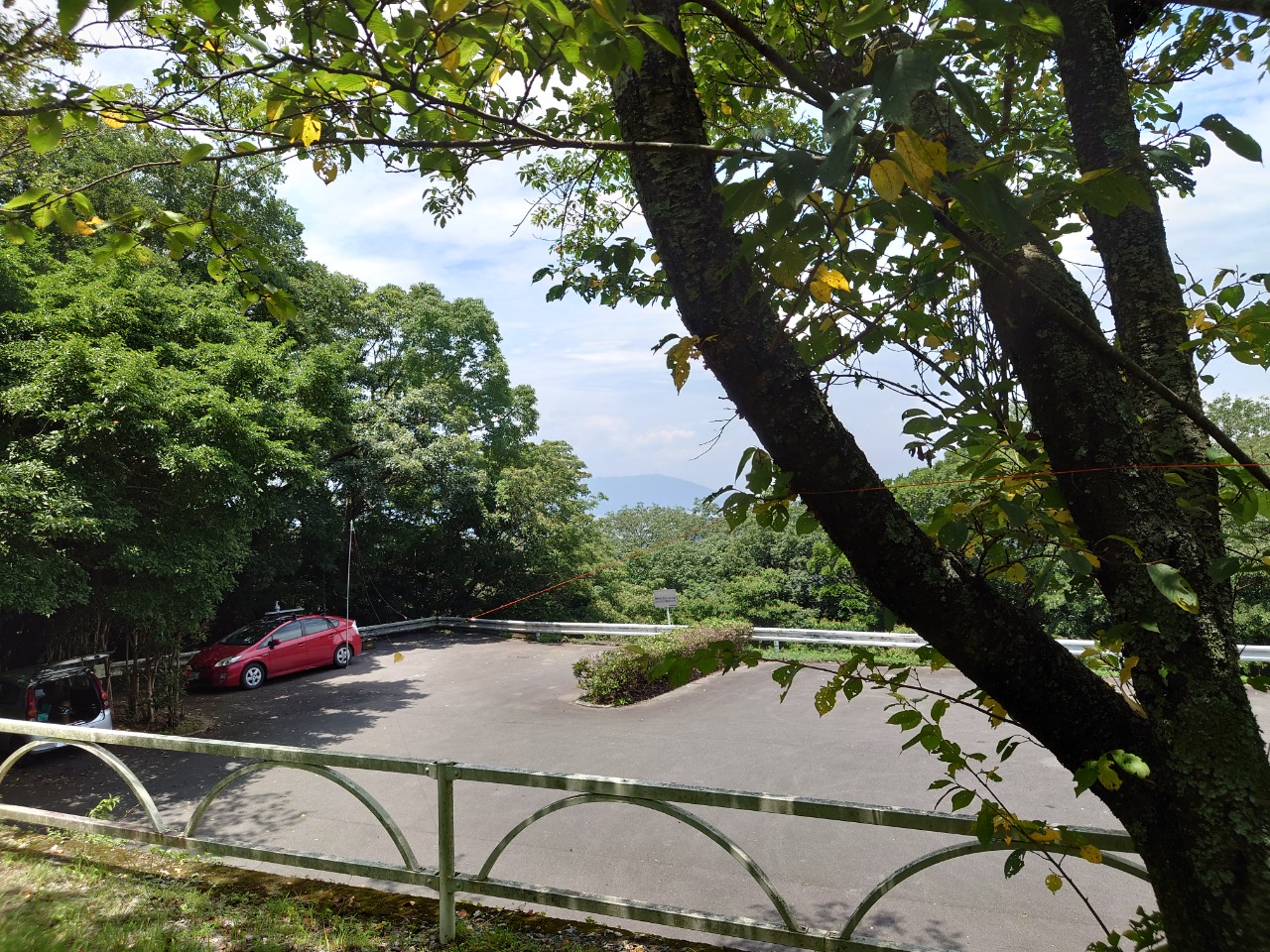

車を数メートル移動させて、またアンテナ設置。
はじめから木陰を読んで駐車しとけばよかった。
これも経験ですね。

ということで昼過ぎまでに７ＭＨｚ　ＳＳＢで６０局にサービスできました。
