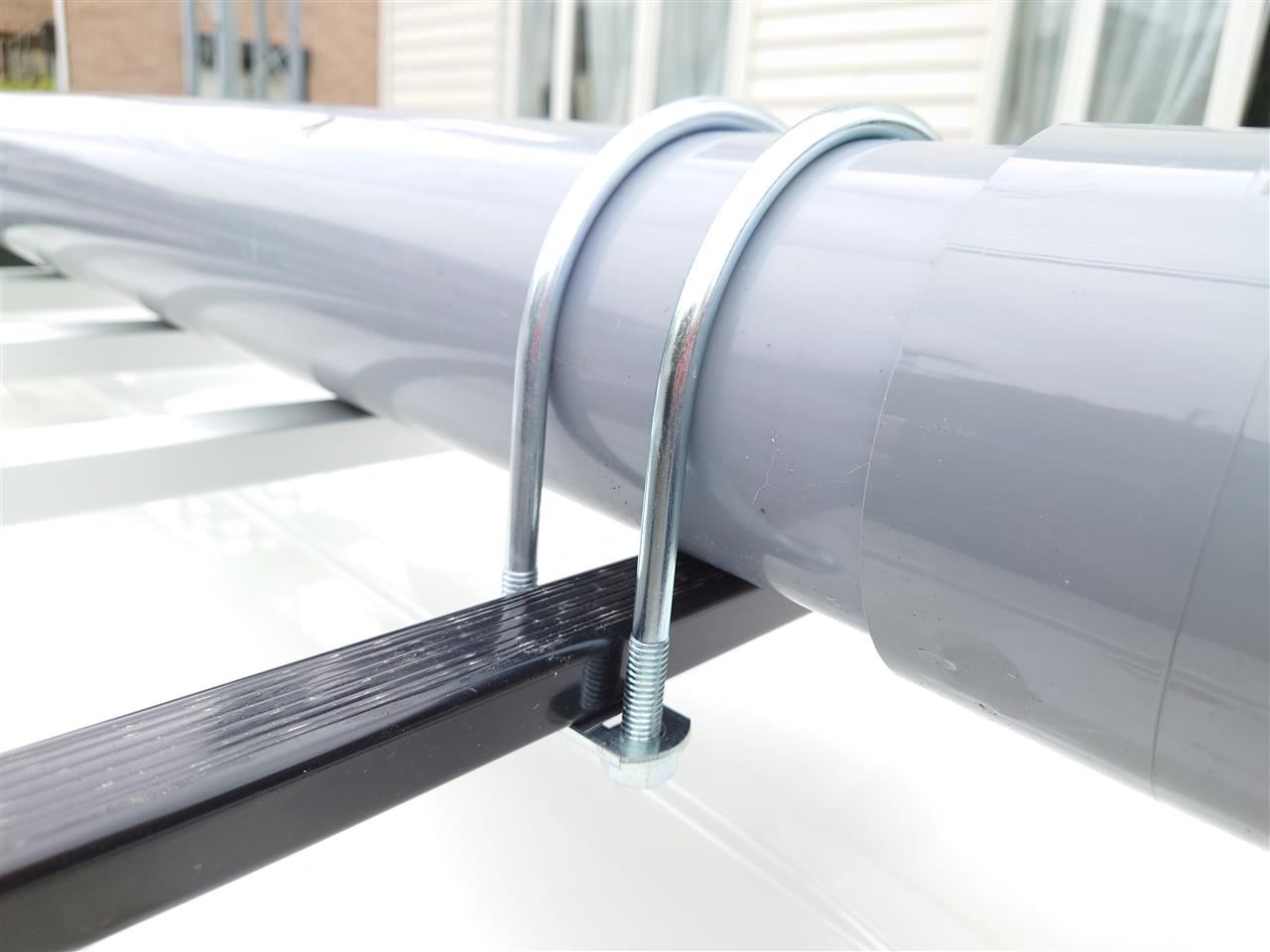

それでは塩ビ管をルーフラックに固定します。


車両の振動でネジが緩んで落ちても困るのでネジロックを使います。




固定はＵボルトのような円柱よりも帯状のバンドが良いのでしょうがホームセンターには良い物がありませんでした。

ステンレスは高いので手が出ないし、ルーフキャリアには取付用の穴はあけたくないし、お財布に相談した結果、このような固定方法になりました。




配置はこの辺かな？

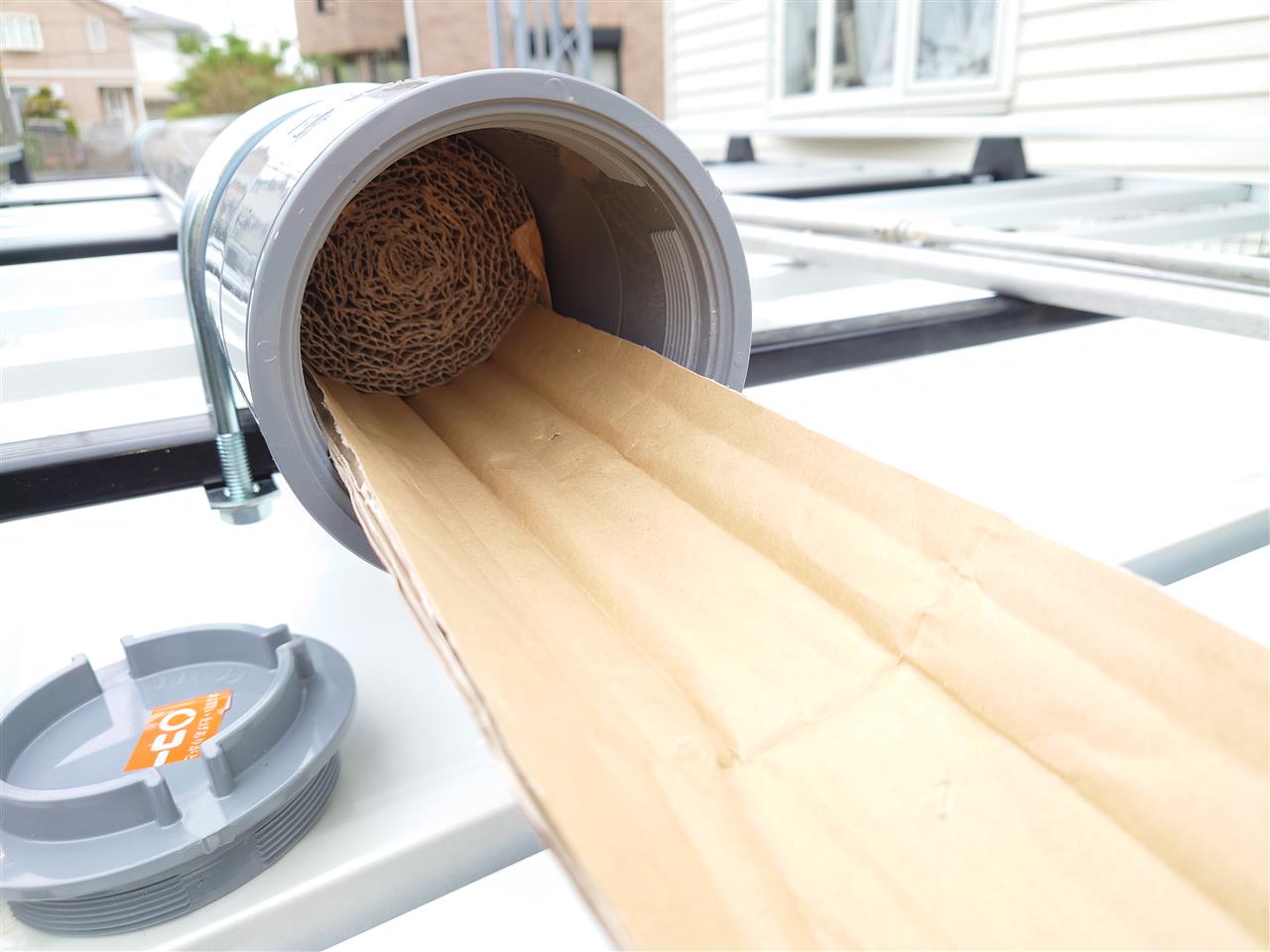

運搬中に振動でガッシャンガッシャンとシェイクされても困るので段ボールで中敷きを作りました。
ちょっとはショックを吸収してくれるかな？


段ボールを切った貼った。


ブレーキ踏んだ時、アンテナが前方に移動してカツンと行かないように衝撃収集部も作りました。



この中敷きがあれば、手の届かない奥まで入り込んでも引き出せます。


５０ＭＨｚのエレメントを入れてみました。
まだ余裕があります。

ちなみにアクセル踏んで加速したときにアンテナが後方に動くことはほぼ無いと思いますが、キャップ側にも衝撃吸収部を作っています。



あとはキャップを開けられないように鍵と湿気排出用の通気孔が必要かな？

移動運用に行くときにアンテナのエレメントは車内に入れて運んでいます。
しかし、これが結構ジャマで場所を取るし、デリケートなので傷めないように気を付けないといけないし。
なのでルーフキャリアで安心確実に運べるように塩ビパイプでケースを作りました。


ますはコーナンＰＲＯで材料を調達。


塩ビパイプ１００φ４ｍ　２１７８円
ネジ式清掃口　５６９円
ジョイント　３０５円
エンドキャップ　５４７円
Ｕボルト　＠１９５円ｘ４　７８０円
プレート　＠１０７円ｘ４　４２８円
計４８０７円なり（税込）

全長４ｍの塩ビパイプですが何メートルに仕上げるか考えました。

いろんなアンテナを入れるとなると、、、、
一番長い５０ＭＨｚの反射器が入ればいけるなと。

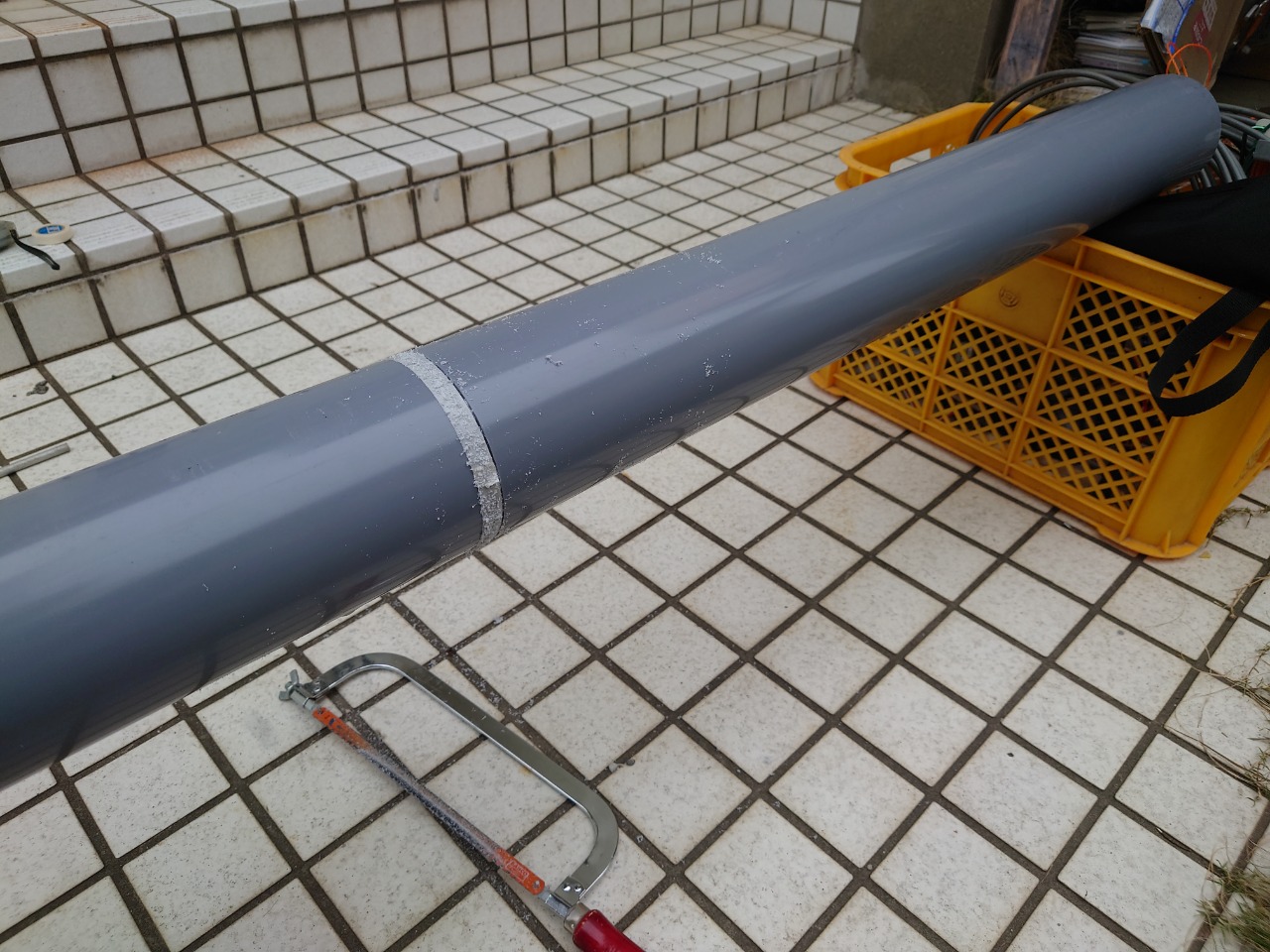

カットする位置でマスキングテープにてマーキング


塩ビパイプを軽く足付けしてから脱脂

ネットで知りましたが塩ビパイプの塗料の喰いつきが悪いのは可塑剤が染み出してくるからだそうですね。


ケチって塩ビ管用の接着剤を買いませんでした。
なので手持ちの鼻くそボンドで接着。
軟質塩化ビニルには使えませんと書いてましたが硬質ならいけるかな？


パイプの両端からフタを叩き込んでとりあえず塩ビの工作は完了です。


Ｕボルトとプレートに貼りつけられてるシールをはぎ取り。
糊がベタベタするのでシンナーで除去。
毎回思いますがこの作業面倒ですね。

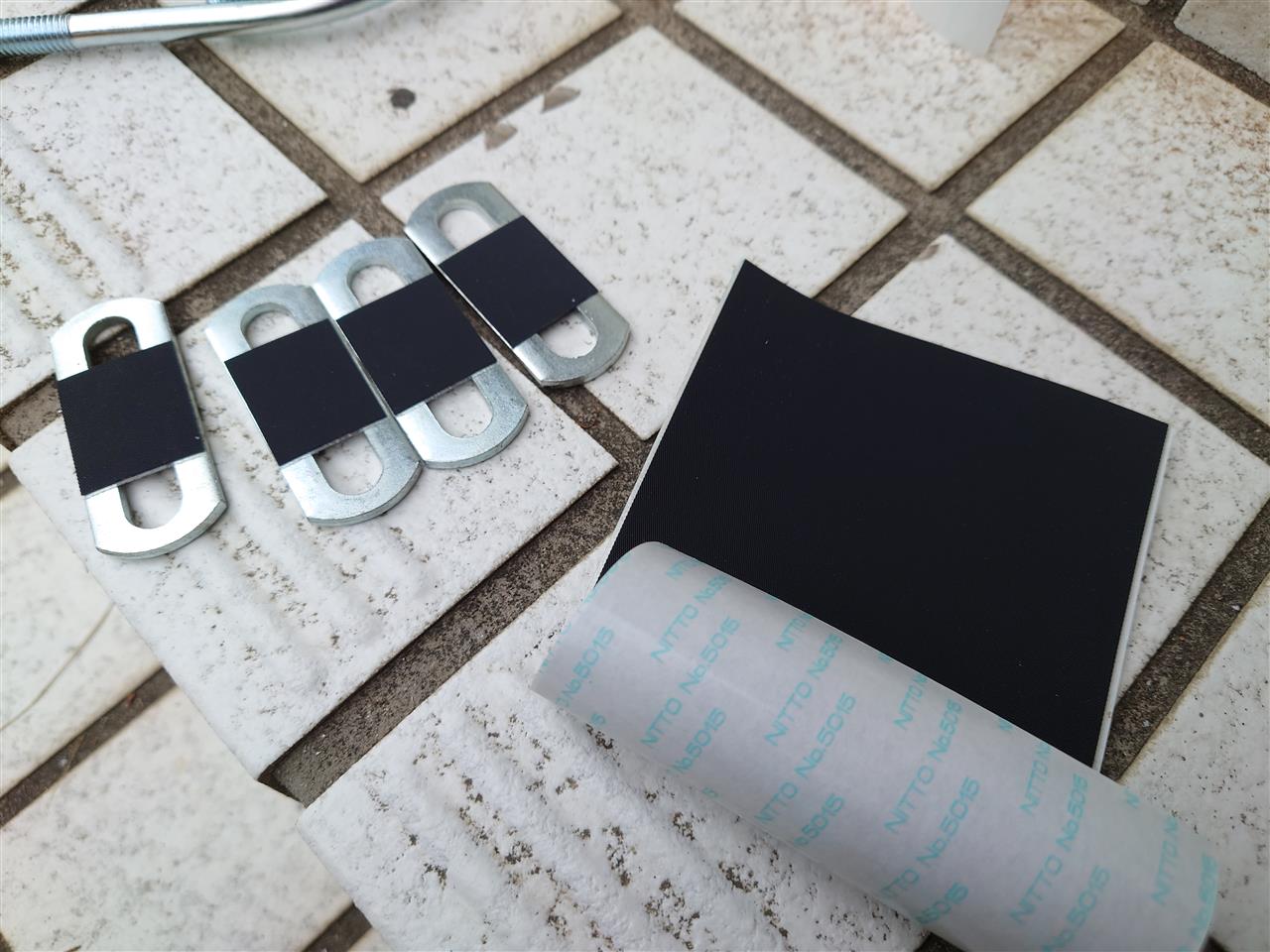

プレートの裏にはビニルシートを貼りました。
ルーフラックに当たる面なのでちょっとでも滑り止め効果があればいいなとそんな思いからです。

先日の土曜日、やらかしてしまいました。

てっきり土曜、日曜でＡＬＬ　ＪＡコンテストがあると思い込んで、機材一式を車に積み込んで出勤しました。

仕事帰りにコンテストに参加しようとやる気満々で。(^^；

しかし、土曜のお昼休憩時間に開いたＳＮＳでＯＭさんに「コンテストは１週間後だよと」指摘されました。orz

妻には車中泊するので晩御飯は要らないと言って家を出たため、夜は移動運用することにしました。



ＪＣＣ３７０３の小高い丘の上にて移動運用。

５０ＭＨｚクリエイトの７エレを持ってきました。
移動運用仕様なので設営は簡単です。


踏み立て君（ステーなし）のお手軽設営です。

設営も終わりバンド内ワッチしましたが、この時期、この時間帯６ｍは閑古鳥。

ＦＭなら居るかな？と呼出周波数でＣＱ出したら２６県のＯＭから応答がありました。
やっぱりこの時間帯では誰も運用してないよと。
寂しいもんです。

その後、ダイヤルを回しているとＣＷでのＣＱを発見したので交信。

イスを忘れたのでヒザ立ちしてのオペレート。
２５県からでした。

結局、移動運用では２局と交信して終了。
撤去は１０分。

今度の土曜日はＡＬＬ　ＪＡコンテストですが雨のようです。

ＯＭさんの庭先に転がっていたクリエイトの５０ＭＨｚ　６エレ八木、
そろそろ組み立てて性能チェックといきたいところです。

ブログを読み直してみると２月から放置していました。(^^；



家のあちこちに分けて部品を保管していたのでかき集めました。
作業中断で長く時間が空くと欠品とかよくありますが、なんとか揃いました。


エレメントをビスで固定します。
今回は簡易計測だけなのでテナメイトは省略です。

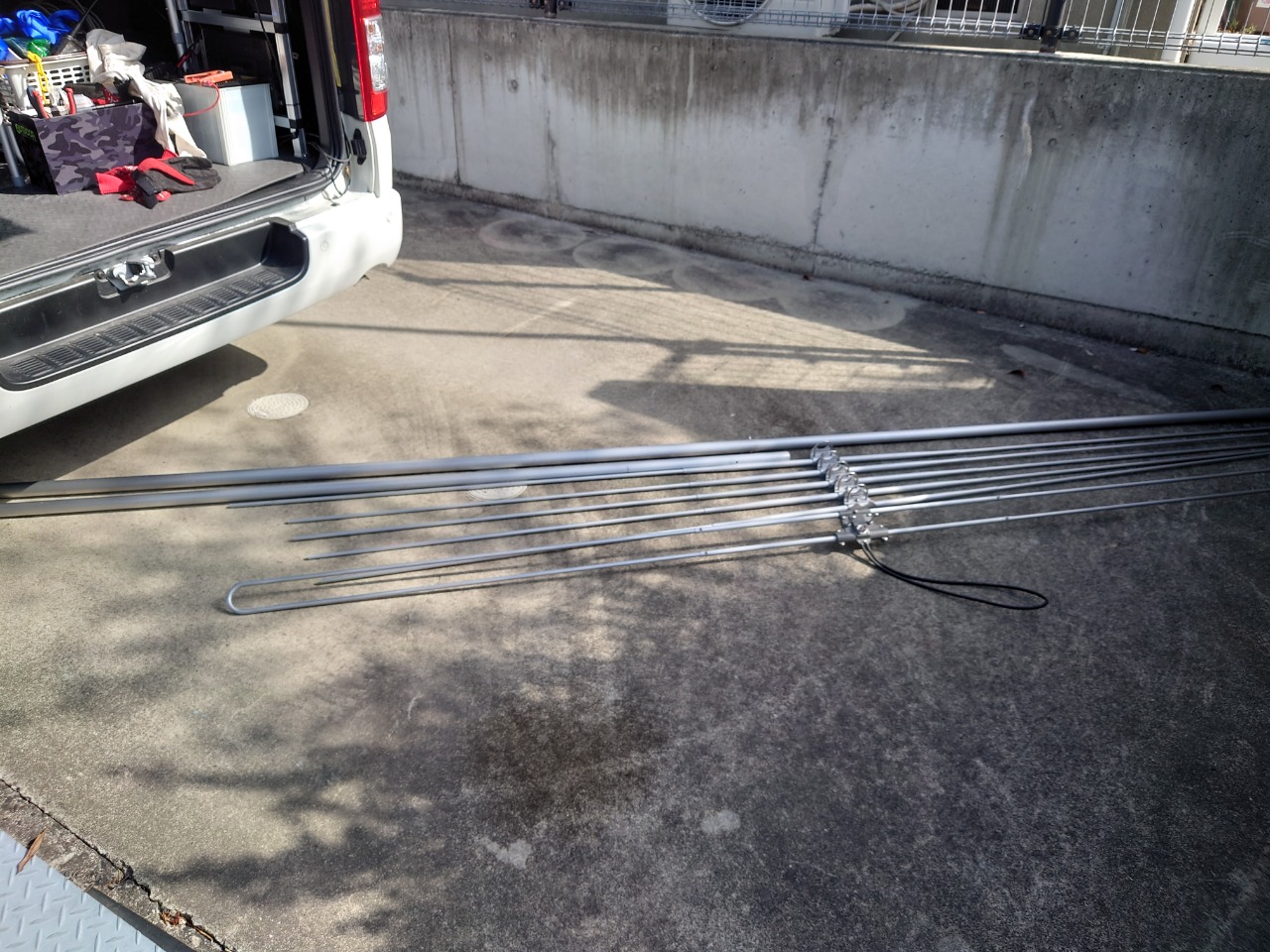

マストとエレメントの準備完了です。

ＯＭから頂いたときに比べ見違えるようにキレイになりました。
給電部は雨風にやられボロボロでしたが、果たして使い物になるでしょうか？


車に積み込みます。

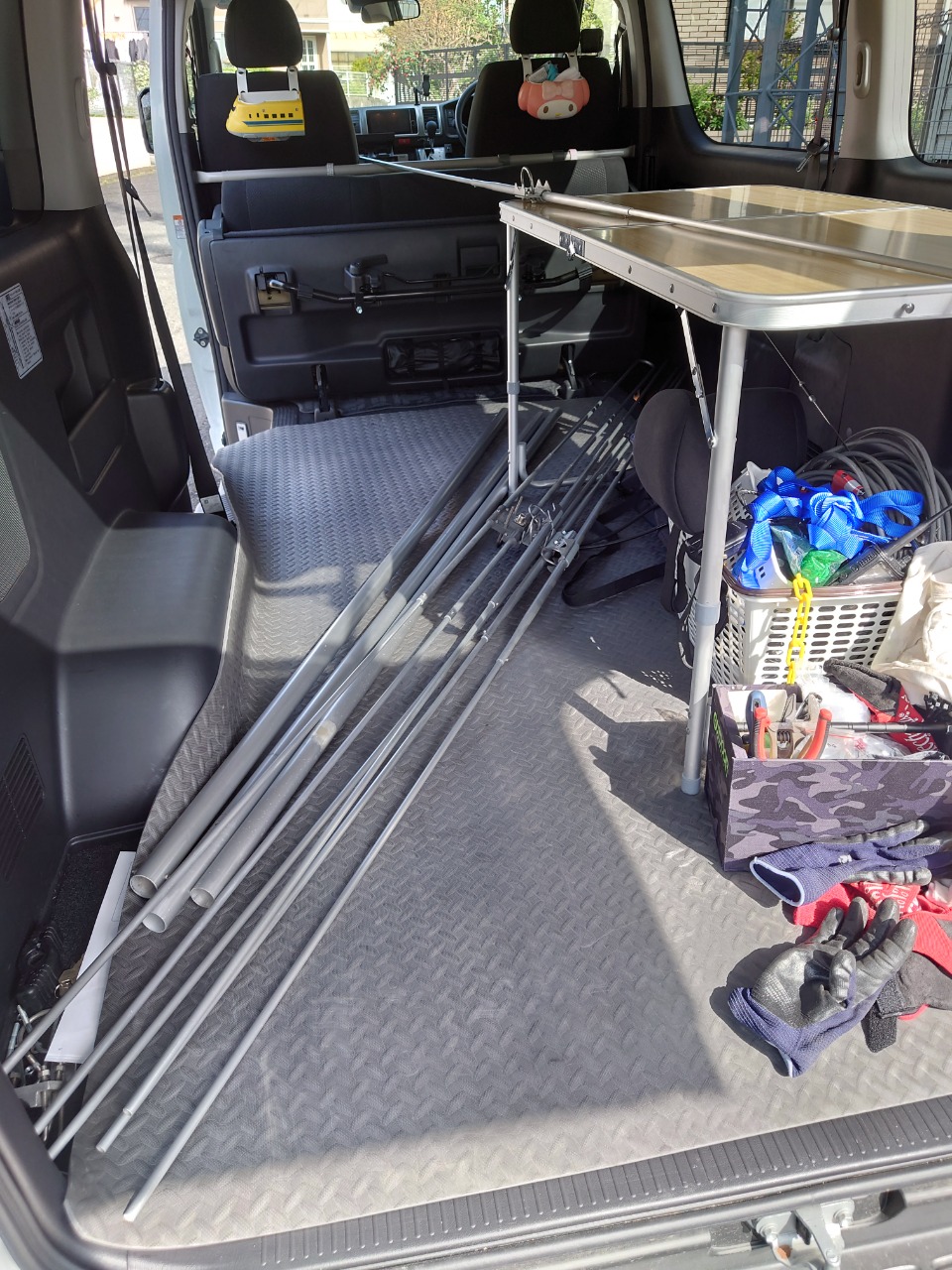

導波器と放射器はハイエースのフロアに納まりましたが、反射器はちょっとキビシイ。
やむなく、反射器はテーブルの上に乗っけて運ぶことにします。
テーブルの上から転げ落ちないようにバンドでくくりました。

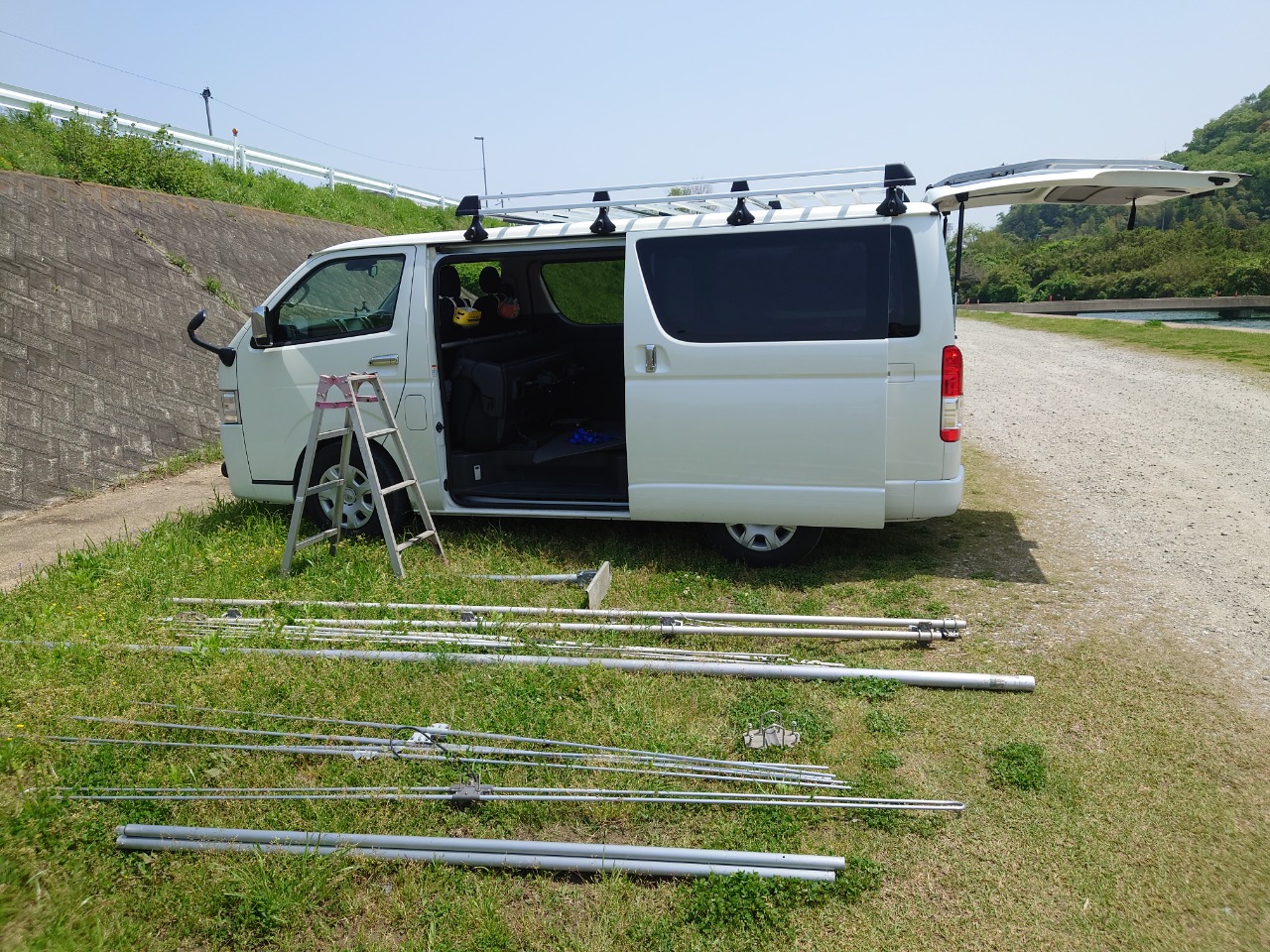

近くの河原に到着。

組み立てていきます。


組み立て要領書を見ながら、粗で組んでみました。

比較として左においてあるブームはクリエイトの７エレのぶんです。


７エレは１６００ｍｍぐらい長い。


ヨッコイショと持ち上げました。

計測の結果はこちら。

コンテストの周波数はバッチリ落ちています。
いい感じです。

とりあえずクリエイト５０ＭＨｚアンテナ　ＣＬ６ＤＸ完成です。


ちなみに、今度のＡＬＬ　ＪＡコンテストでこのアンテナを使おうと考えていましたが、組み立てていて気が付きました。

「移動先で組み立てるのが面倒！！」

いつもコンテストは仕事終わりに移動運用で参戦なのですが、夜の暗がりの中で短時間でこれを組み立てようというのは困難。

エレメント間隔はブームにマーキングしておけば取付位置が分かりますが、工具を使って固定して、エレメント同士の水平を取って、、、、なんて作業を５か所もするのは大変
（放射器はノックピンが付いているので位置決め水平取りは簡単）

なので今度のＡＬＬ　ＪＡにはこれは使わず、自宅に設置しようかなということになりました。
