ＩＣ－Ｓ７の完成ももうすぐです。

フロントパネル（トップパネル？）の表示を作りました。

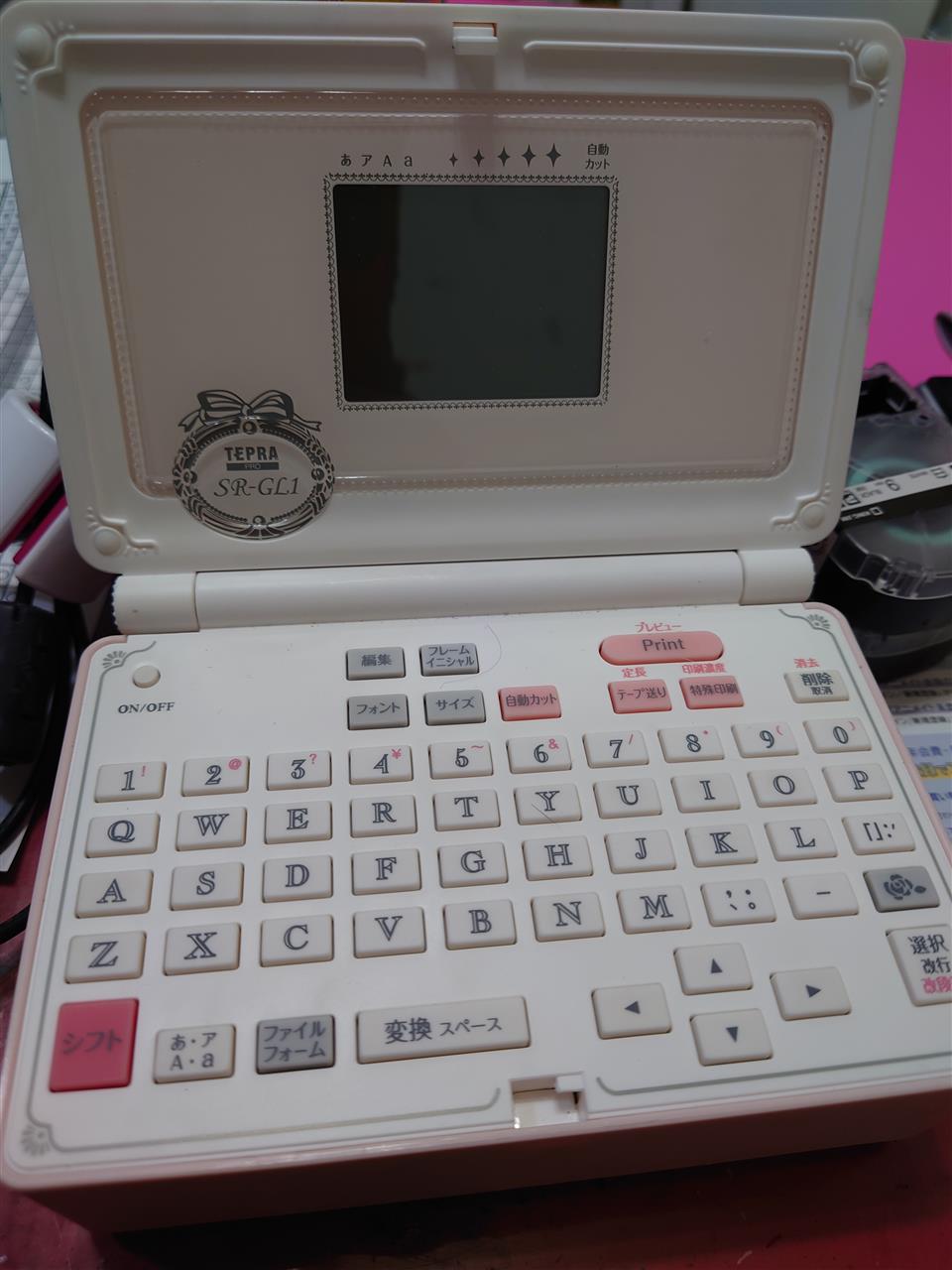

妻所有のテプラ。家庭用ですが意外といろいろ作れます。

レタリングではかなり時間がかかるのと、クリアを吹いてもこすったら剥げてしまうので、テプラがお手軽でいいですね。

思い出しましたが、むかし子供の頃に「ダイモ　ラベルライター」を誕生日のプレゼントにもらいました。
プラスチックテープに文字をエンボス加工して表示するものですが、付属のテープを使い切ってしまえば田舎ではテープの入手ができず、宝の持ち腐れになっていました。
ネットで調べたら今でも販売されているようですね。



妻に頼んで印刷してもらいました。
透明シールに一番小さい字で印字。



スペースの関係上、小さい字では見にくいですがとりあえず表示があればＯＫです。
大体位置を覚えてしまえば文字なんて見ませんから。
タクトスイッチも色分けしていますし。

バッテリも取り付けできたので、次は外部電源の接続用のコネクタを付けます。

秋月の鉛蓄電池用充電器をつなげてフローティング充電しながら、必要な時に取り外せれば便利かなと。


ではＤＣジャックを付けます。

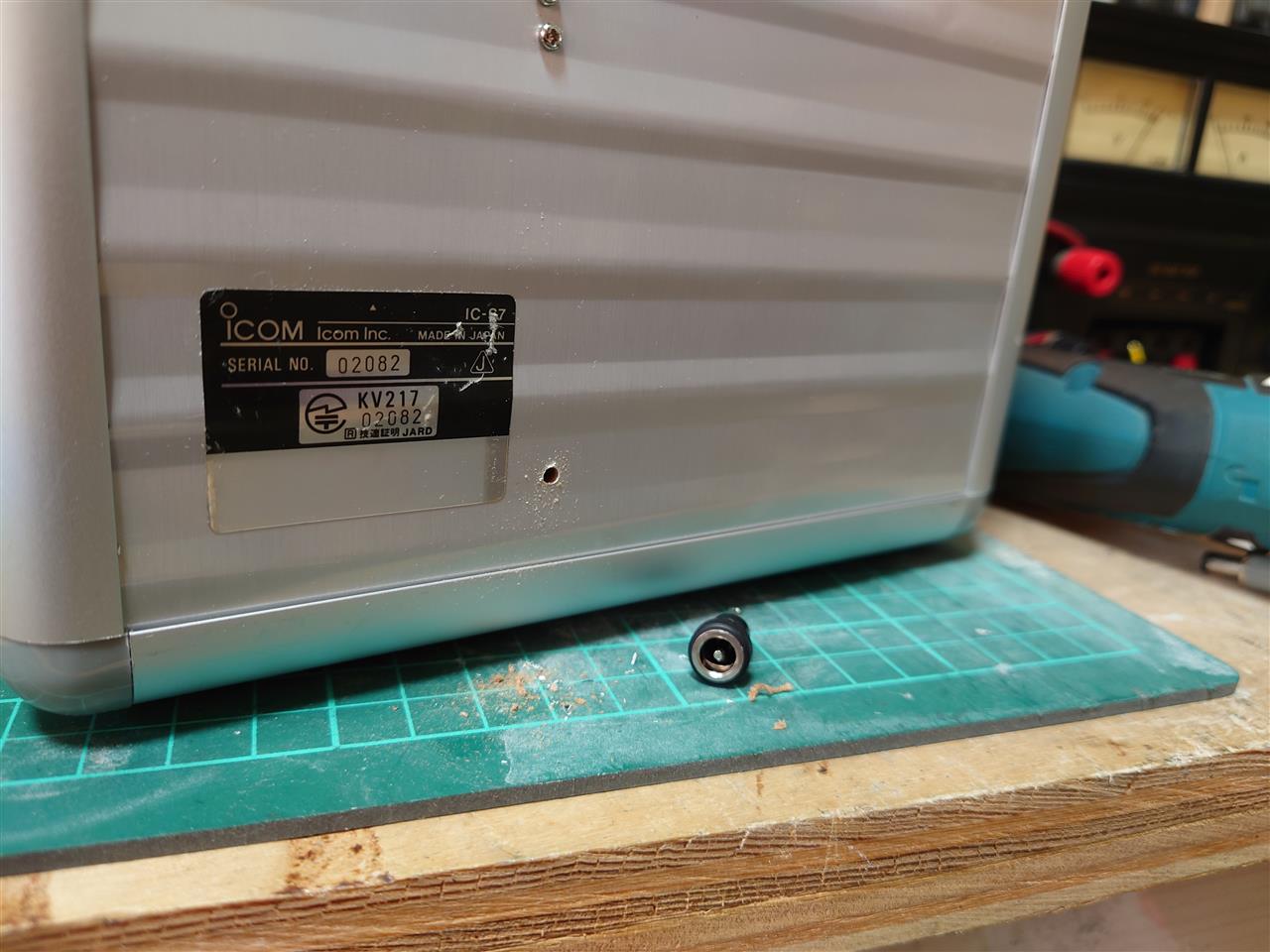

適当な位置に狙いを定めて穴あけ。


手持ちのＤＣジャックを付けます

が、、、、

ケースの板厚が思いのほか厚くてナットが取り付けできませんでした。orz

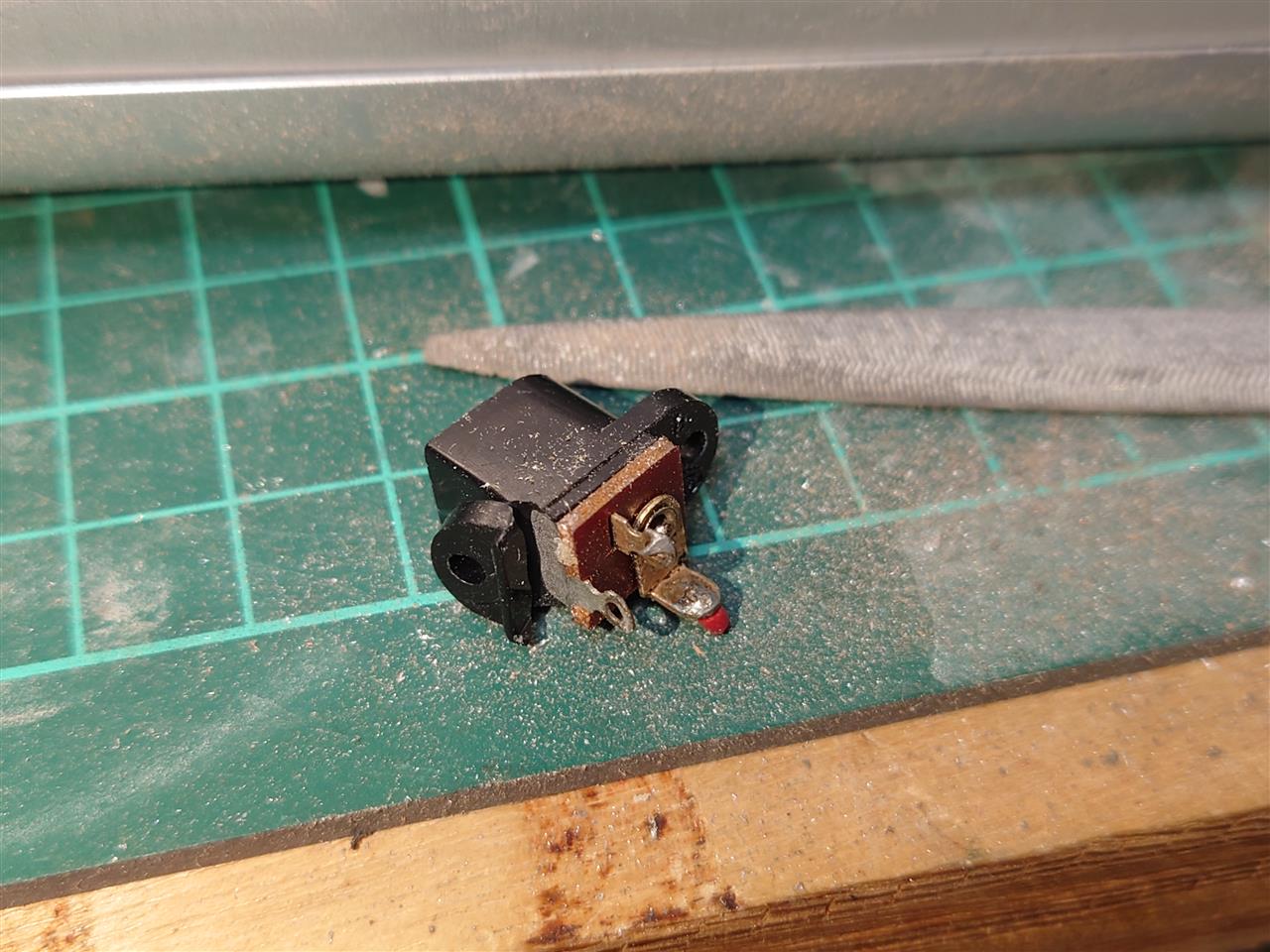

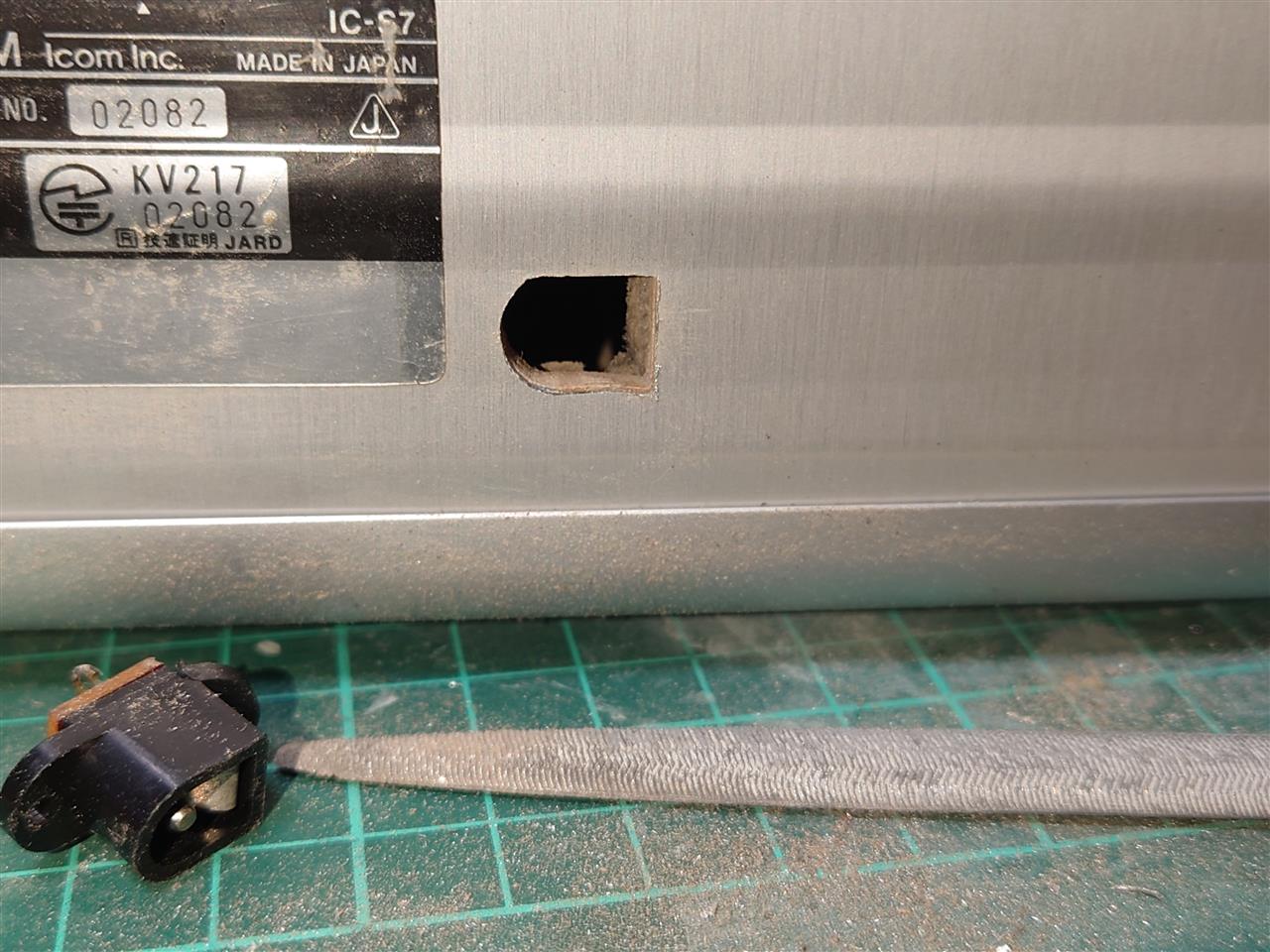

仕方ないのでジャンクを活用、長穴をあけます。
鉄板にこの形状の穴あけは骨が折れますが、このケースは薄アルミとＭＤＦ合板なので簡単に加工できます。


が、、、

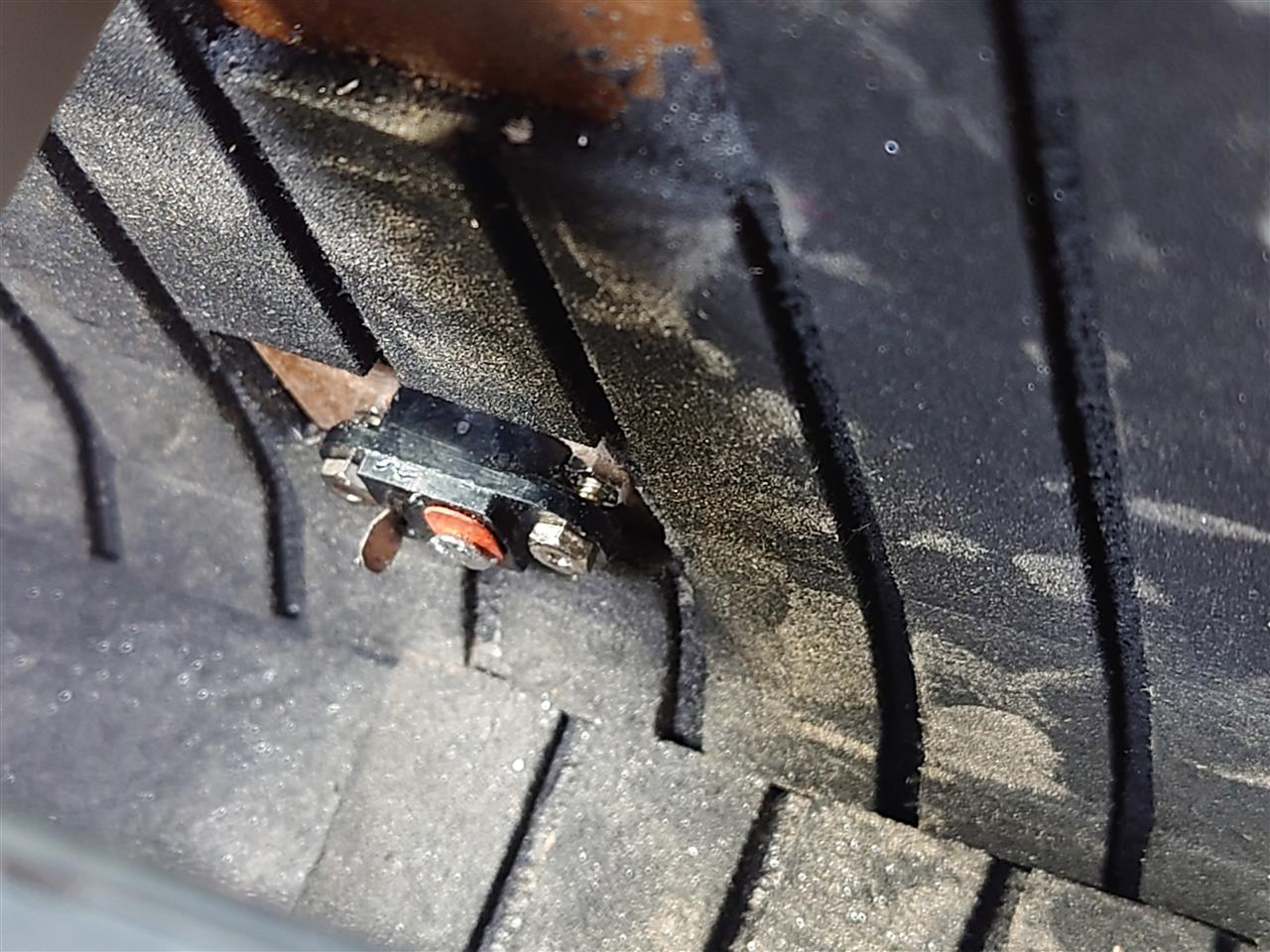

長期保管ジャンクなので劣化していたのかフランジが折れてしまいました。orz

でも、大丈夫、ジャンクはまだ持ってます。
（というかジャンクしか持ってない）

気を取り直して再度取り付け。


配線をはんだ付けしようと思いましたが、配線が思うように端子に通りません。
よく見たら端子に丸穴が開いていませんでした。orz

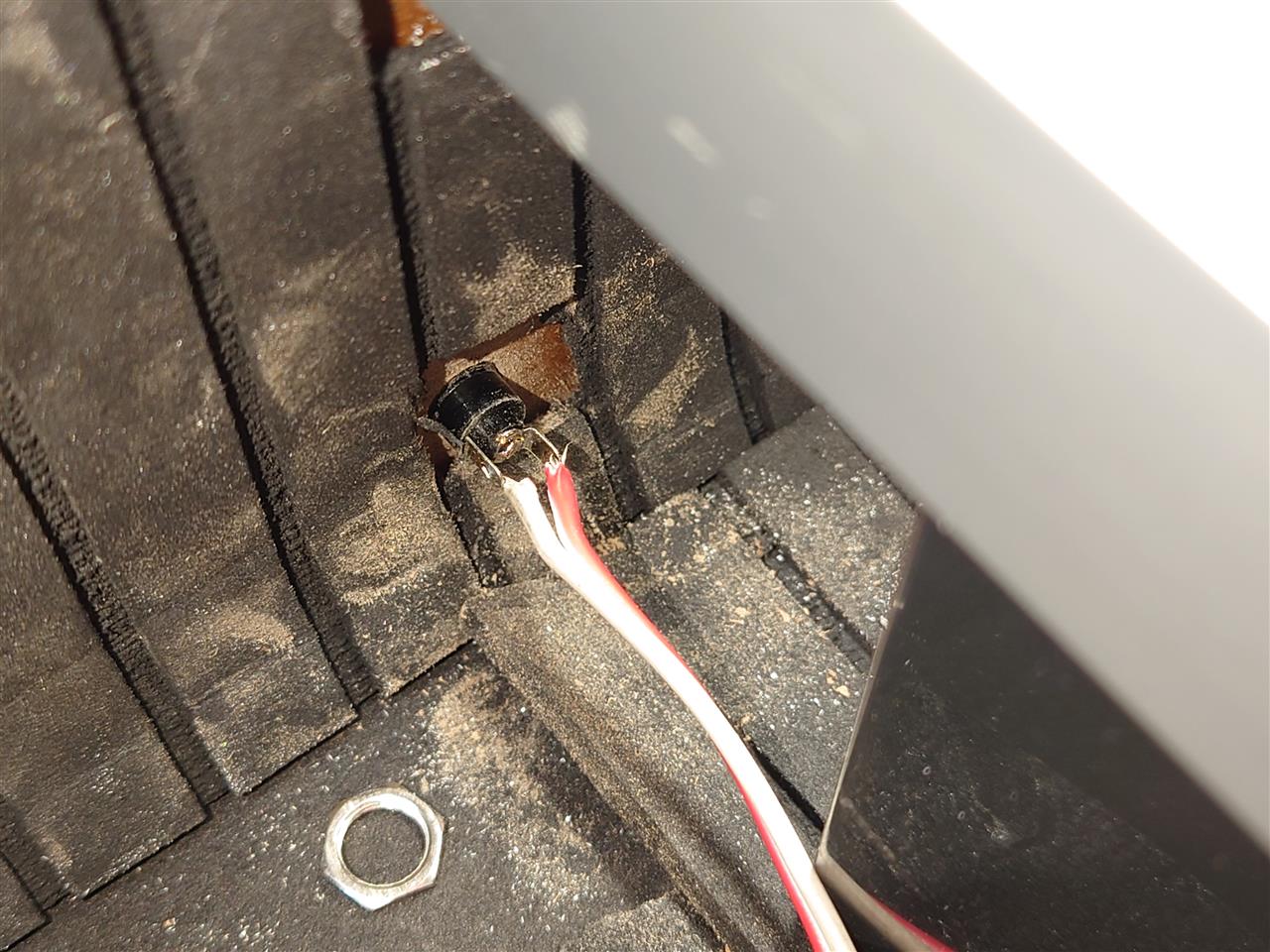

とりあえず電源系の配線完了しました。

先月、ＰＣの調子が悪くなって起動できなくなりました。
かれこれ８年ぐらい使用しているので無理もありませんが。

そこで３エリアの知り合いのショップに修理を依頼しました。
最低でもデータのサルベージができればいいなと。


ついこの前、修理が終わって帰ってきました。
ＨＤＤからＳＳＤに改装してもらい、データも救出してもらえて助かりました。
ありがたい！
これでブログの更新ができます。

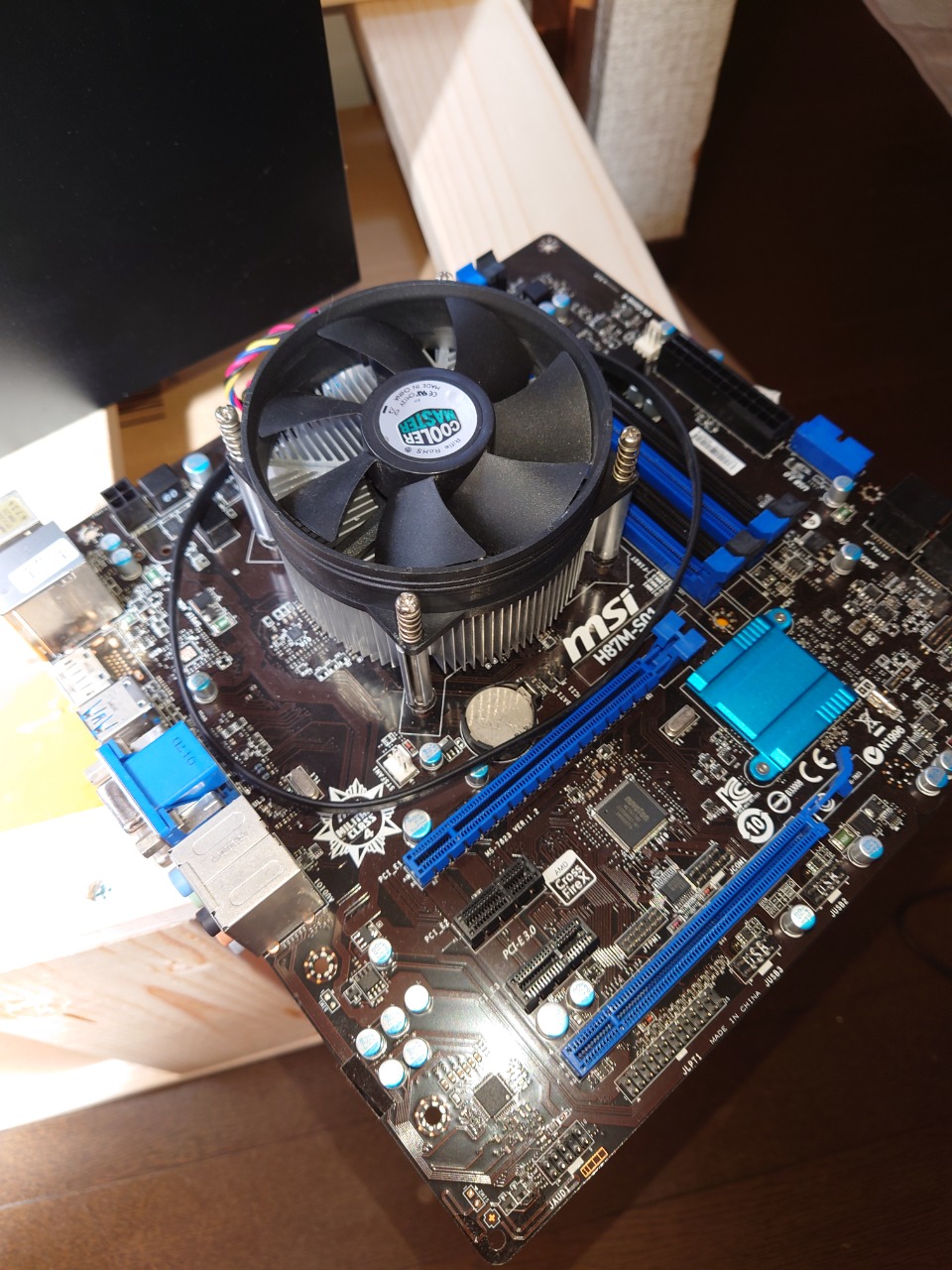

またメインボードも悪かったそうで、中古のボードを破格で譲っていただきました。
これでまたしばらく安心して使えそうです。


さて、秋月に注文していた部品が届きました。


最近、秋月の通販では緩衝材が新聞紙に変わったのね。

注文していたのはコレ

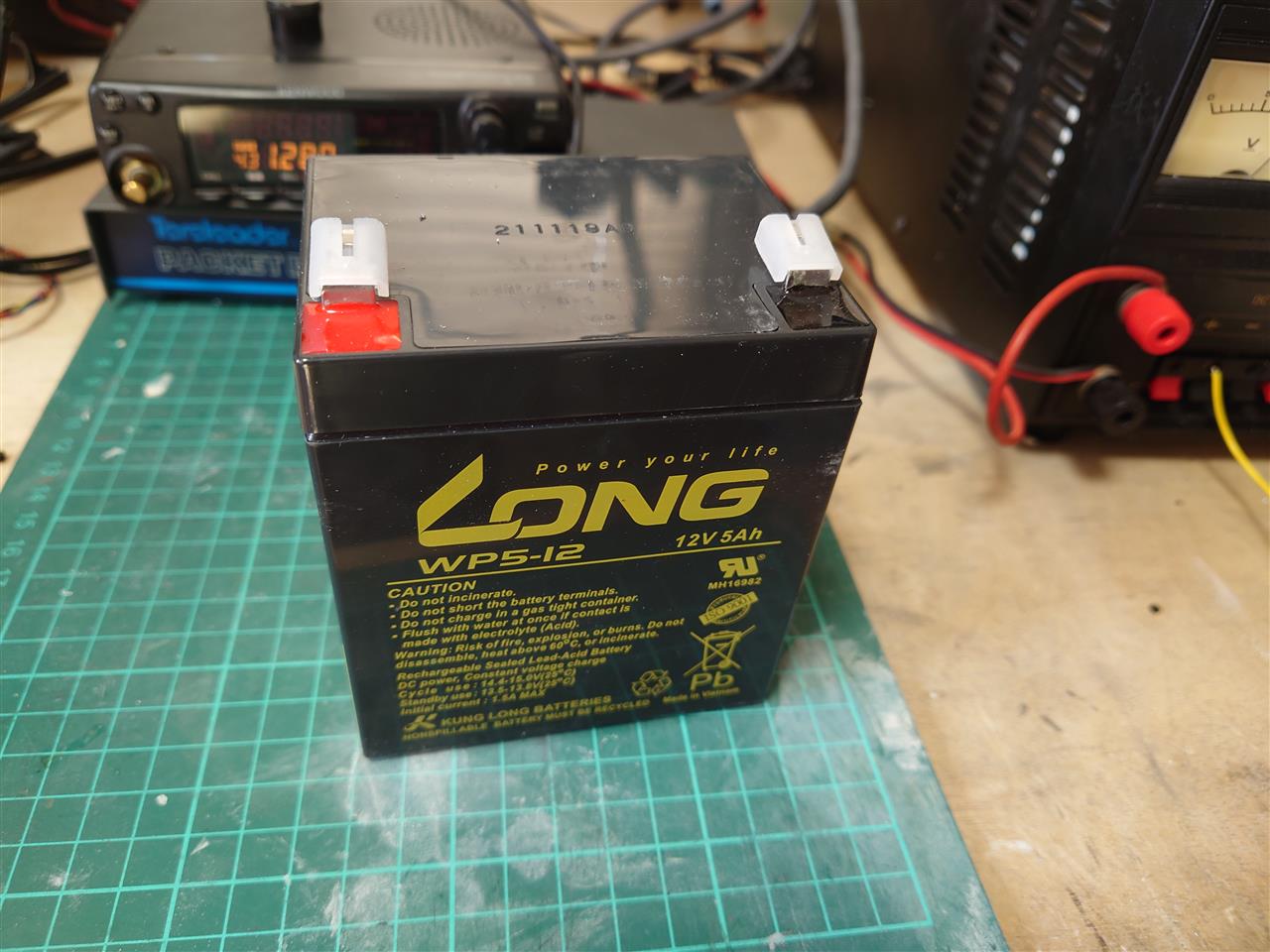

シールドバッテリ

今まで数個購入しましたが、いつも管理が悪く長期放置プレイでダメにさせてしまっています。
今回はまめに充電して長持ちさせたいです。


さっそくケースに置いてみます。
この位置でステーを作って固定します。

アルミのＬアングルを加工します。



ステーにするにはちょっとオーバークオリティなＬアングルですが、手持ちがこれしかないので仕方なし。

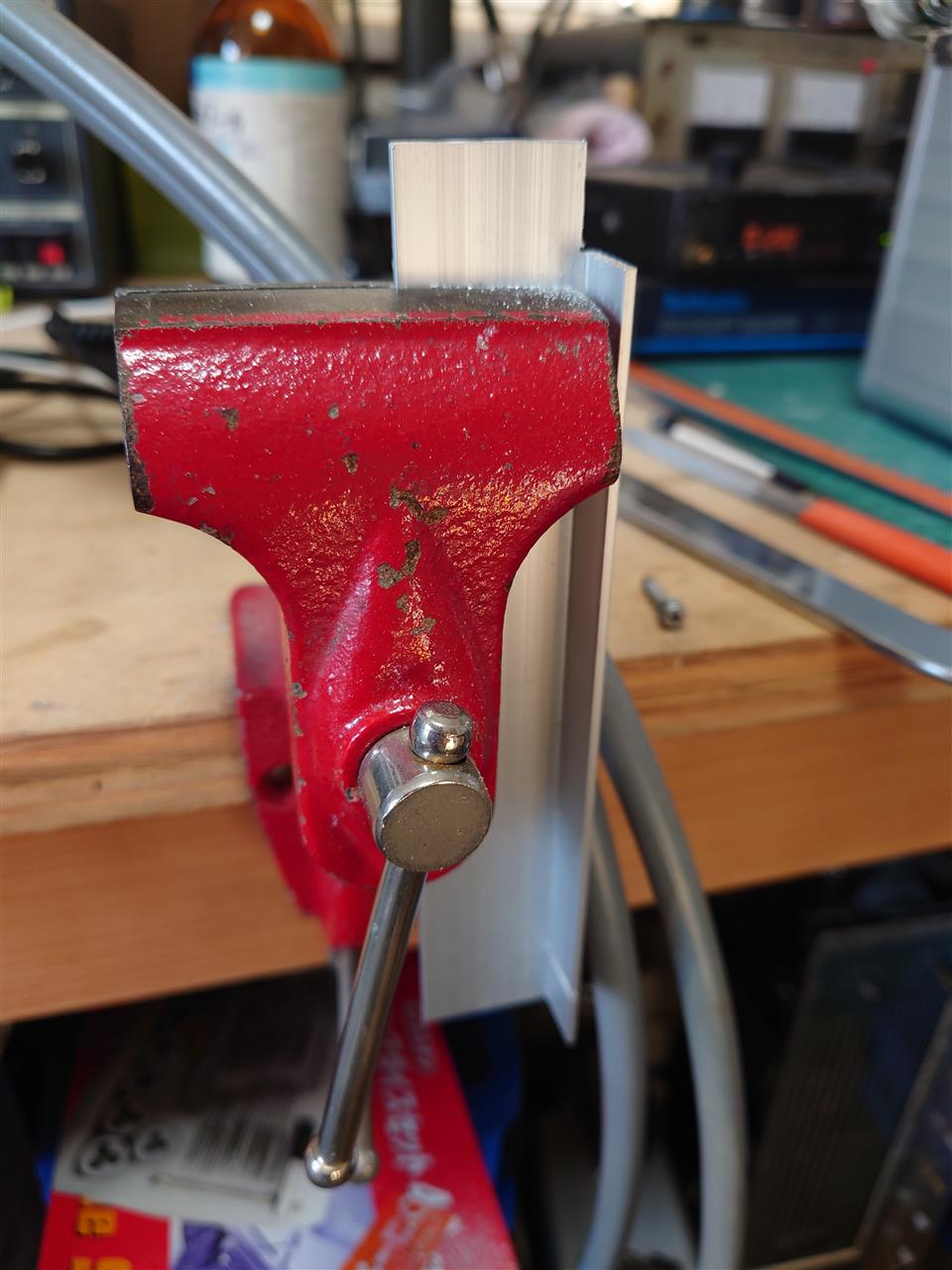

折り曲げるために溝を切ります。


ステー完成。

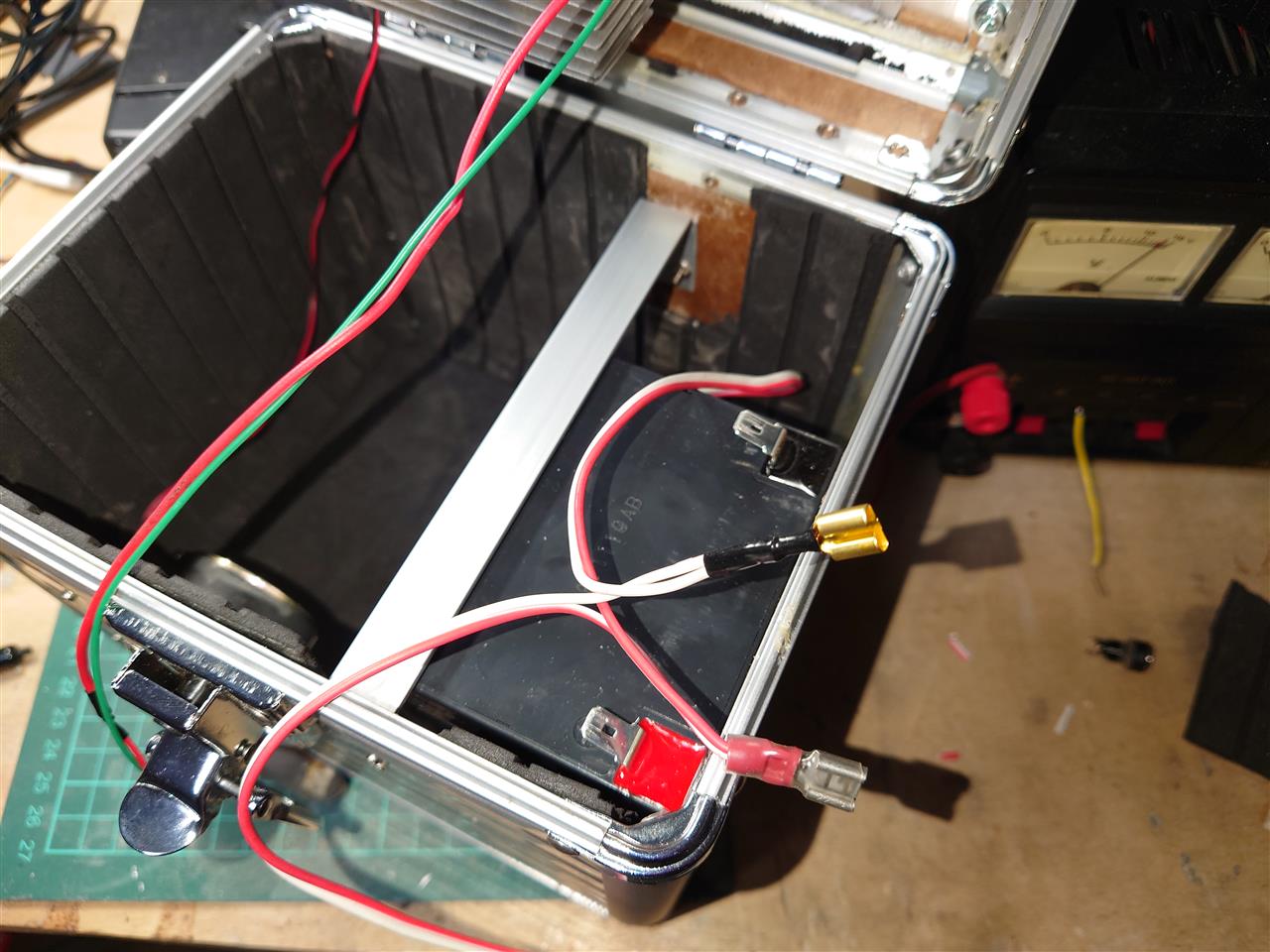

バッテリをケースに収めて、ステーを取り付けます。
バッテリは脱着することもないのでネジ止めです。

白いキャリングハンドルを付けましたが、やっぱり白では見た目がチープです。

ここはやっぱり統一感をもってハンドルもシルバー！！
ということで、せっかくつけたハンドルを外して塗装しました。


とりあえずのミッチャクロン


手持ちの銀色のスプレーでどらがいいか試した結果、耐熱スプレーのシルバーがしっくりきていい感じ。これで塗ります。




なるべく太陽光線をあてて温めておいてからのスプレー。
２度塗り。



もう自己満足の世界です。

でも、統一感が出て塗ってよかったと思いました。

貴重な休日を使って工作し、大枚３２４円を投じてＬＥＤのレンズを作ったものの大した成果が出ずに落ち込んでいました。

他に何かいい物ないかな？と探していると、ありました。


懐中電灯のＬＥＤ（ジャンク）

なんでこんなＦＢな素材に気が付かなかったのか、盲点でした！

さっそく加工します。



電気ドリルのチャックに噛ませて、削ります（挽きます）。
簡易旋盤のバイトはプラスチックカッター。(^_^;)


なかなかいい感じで削り出せました。


アルミパネルへの取付は接着剤を使わず、熱収縮テープでいい太さにしてからギュッと押し込み固定しました。
いつでも簡単に外せます。（外す必要もありませんが）


点灯前



点灯後

なかなかいい感じです。

ジャンク活用費用ゼロ、効果テキメンで達成感があります。(^_^)
