だいぶ前にＯＭさんにジャンクを段ボール箱ひと箱いただいていました。

その中に入っていたＩＣ－Ｓ７


型番は覚えてなかったけど、ＣＱ誌の広告で見て外観は知っているハンディー機。

電池はニッカドですでにお亡くなりになっています。
外部電源端子のコネクタが基板から外れて見当たりません。


とりあえず分解しました。

基板は３枚構成で、分解しやすくなっています。

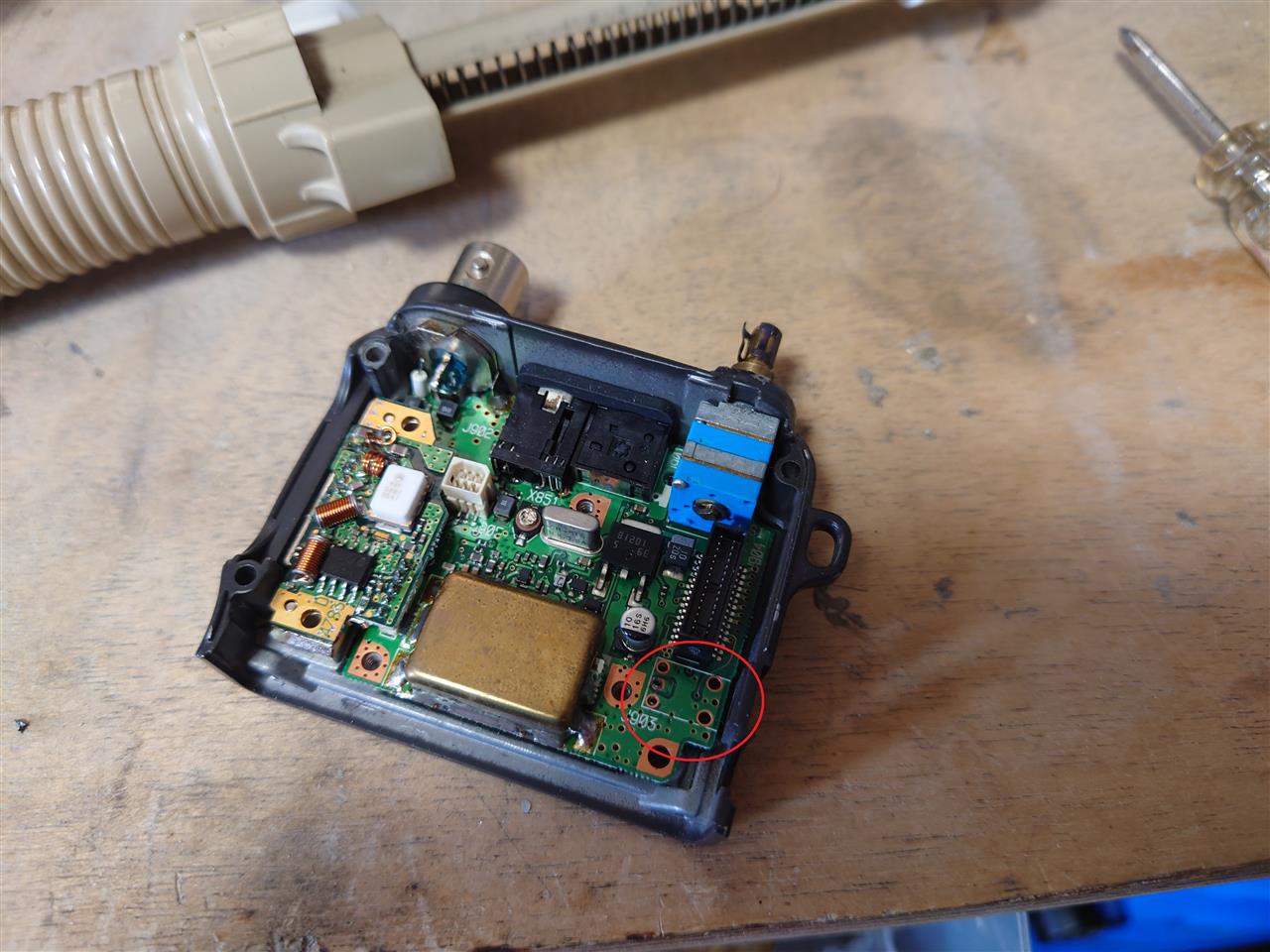

赤丸印が電源端子がついていたと思われる場所。
電源ケーブルが刺されてた時にストレスがかかって外れてしまったんでしょうね。

基板の隙間から外れた端子が出てきました。

とりあえず安定化電源から電源を供給。

電源が入りました。
出力や変調の乗りなどは分かりませんが。

このまま組み立てても面白くないので、ちょっと工作をしたいと思います。
アルミのケースがあるのでそれにインストールしようかなと。
どっしりとしたケースなら運用中に倒れることもありません。

そして、ファイナルの放熱をヒートシンクを使って十分に行い、大容量のシールドバッテリを使ったらお手軽移動運用無線機ができるのではないかなと。

幸い、調べてみたらＩＣ－Ｓ７はスプリアス確認保証認定もされているようですし。

・・・あ、でも、改造してたら保証してくれないだろうな、たぶん。(^_^;)
回路をイジっていなくても、分解して他の筐体に収めた場合はどうなんでしょう？
自作機扱いでＩＣ－Ｓ７のブロック図を書けばいいのかな？スペアナで計測する必要ある？
よく分かりませんが、完成してから悩むことにしましょうか。
それまでは工作を楽しもう。


ちなみに、
「携帯電話は素人が分解してはダメよ」とか、「特小無線機は特殊ネジが使われてて、開けた時点で技適が外れて再審査が必要」などど聞きます。
今販売されてるアマチュア無線機の新スプリアス機ってどうなんでしょうね。
筐体を開ける行為ってＮＧ？

気になったので電管に電話して聞いてみました。
「何のために開けるんですか？」って聞かれたけど、「興味本位で中を見てみたい」と答えて、「んー、ちょっと待ってください」との回答。

しばらく待たされて、「なんとも言えませんので技適を審査しているテレコムエンジニアリングセンターに聞いてください」という回答でした。
うん、確かに電管としては模範解答。

それ以降しらべてないけど、気軽に箱を開けてはいけないイジれないとなったらアマチュア無線の面白み半減ですね。

知り合いから、ケンウッドのハンディー機ＴＨ－７９をいただきました。
もちろんジャンク。
電源をつないでみると送受はできているようだけど、ディスプレイに表示がありません。



ちなみに私が初めて無線機を買ったのはケンウッドのＴＨ－７８でした。
のちに知り合った無線部の先輩が後継のこのＴＨ－７９を持っていて、カッコイイなー！と思っていました。

液晶ディスプレイはドットマトリックスの表示で当時の無線機としては珍しいものでした。


さて、インターネットで情報を収集してみると、よくディスプレイが映らなくなるという不具合があるそうです。
基板とディスプレイをつなぐ導電性のゴムが劣化して接触不良を起こすそうです。
掃除すれば治るとのこと。
お、それなら簡単に直せそう！

さっそく暇つぶしに分解してみます。

修理のラベルが貼られてます。
一度なにか修理されたようですね。


どこのネジを外せば分解できるかなと、構造研究しながら分解していきます。
ＴＨ－７８よりも分解しやすい構造でした。


ある程度バラでせました。
いよいよ肝心の液晶ディスプレイ部に入ります。


これかー、このゴムかー、このゴムが悪いんかー！
と、思ったのもつかの間、基板が腐食して銅箔面消失。orz
これ以上、手におえないので、そーっと元通りに組みなおしました。(^^;)

明日は休みです。
休みの前日はテンション高め。

さて、今朝、出勤前にＧＰアンテナのチェックをしました。

タワーのてっぺんにはこのアンテナを取り付けます。

ダイヤモンドのＸ７００Ｈ

風雨にさらされて、触ると手に真っ白の粉が付きます。
まだ、グラスファイバーのチクチクが手に刺さるまではいってませんが。




ラジアルがちょっと曲がってるので修正しないといけないな。


取説と専用レンチも出てきました。
これが無いと分解できません。
一応、分解して中もチェックしておきたいです。



ガスケットは分解した時点で再使用不可。
代わりにシールパッキンで防水することにします。
接続部はテナメイトと塗っておきたい。

朝は状態のチェックだけで終了。
明日はタワーに設置したいと思います。

１５時からはインフルエンザの予防接種の予約を入れているので時間との勝負です。
明日中に設置できるかな？
