ＴＯＮＯリニアアンプＵＭ－７０Ｗ　プリアンプ不良ですが、配線図もないし、
まずは疑わしきリレーのチェックから。


松下のＲＧ２Ｔ－１２Ｖ（ＡＲＧ３４１）が使われています。


ネットで検索するとデータシートが出ました。


ピンアサインも分かり、チェックしてみます。

・・・が、リレーは正常。

プリアンプを通すと全く受信ができなかったのでリレーかと思われましたが違ったようです。


ガリヒ素のトランジスタは型番不明。

回路図はネットをくまなく探しましたが出てこず。
ＴＯＮＯも廃業しているようで問い合わせ先も見つかりませんでした。

とりあえずバラしたまま長期保管になりそうです。

先日のローカルコンテストに参加している最中、ＴＳ－７９０の受信感度がガタ落ちしました。
こちらの電波は飛んでいるけど、相手の電波は受けられない状態。

どうもプリアンプが悪いようです。
プリアンプスルーにすれば受信できますが、スイッチをＯＮにすると受信できなくなります。


ＴＯＮＯリニアアンプ　ＵＭ－７０Ｗ

昔、学生の時に購入しました。
当時、ＯＭさんに質屋さんにリニアの出物があるよと教えてもらい恐る恐る見に行きました。
質屋ってどうなんだろ？リサイクルショップともまた違うし、誰がどんなルートで質屋に持っていくのだろうか？とかいろいろ思いを巡らしました。
たしか購入価格は７０００円。

以来、３０年ぐらい所有していますが専らプリアンプとして使用しています。

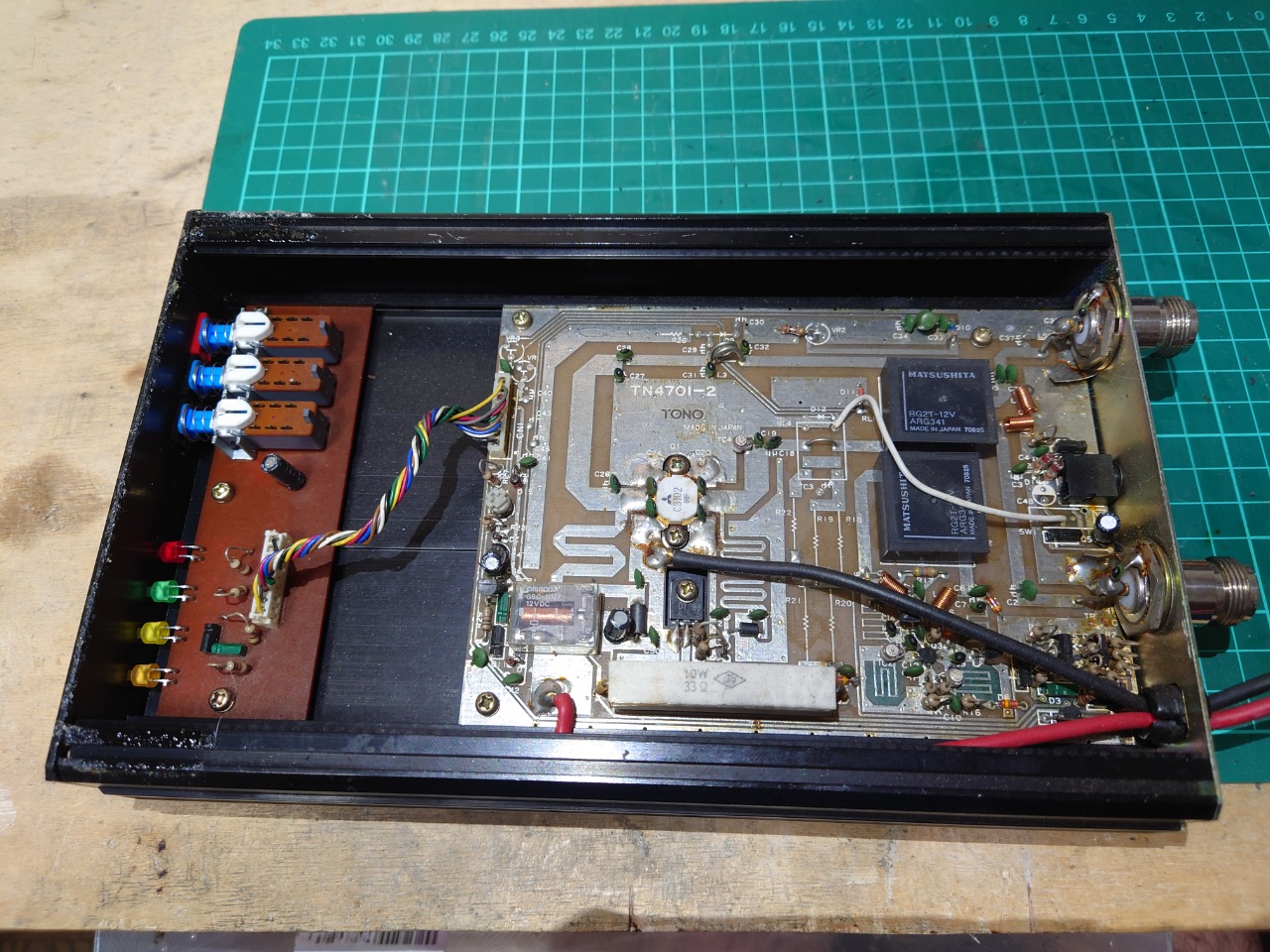

底蓋を開けました。

回路図も無いので簡単に確認できるのはリレーぐらいか。

ただし、リレーチェックのためには基板を取り外す必要があります。
少し面倒。


観察すると、Ｎ型コネクタのナットは回りそうにありません。
コネクタのハンダ付けを外して、後ろプレートｗｉｔｈでＮ型コネクタを外すことにしました。


Ｎ型コネクタのナットにハンダ付けされていたコンデンサは少し触っただけで外れました。


後ろプレートの取り外しに成功。

このまま基板を後ろ側にスライドして取り外します。


基板はヒートシンクを兼ねたケースに真鍮製のスペーサでかさ上げして固定されていました。
これ、組み立て時、スペーサの位置合わせが大変なパターン。


とりあえず基板出せました。

昼からチェックしてみます。

先日、ＯＭさんより壊れた無線機からフィルタを取り外して欲しいと依頼されました。
クラブ局の無線機で運営費を捻出するためにフィルタをオークションに出したいと。
聞くと、送受信は調子が悪く、周波数表示も「・・・・・」と表示されるとのこと。

さっそくＯＭが家に持ってきてくれました。


ＴＳ－８５０ですか！！
しかも箱入り！！


キレイに梱包されてます。
大切に使われてきたようです。

さっそく電源を入れて様子見。

きちんと信号を受信できているようですが、スピーカから音が出ません。
ヘッドフォンを付けると、蚊の鳴くような音ですが、正常に交信が聞こえてきます。
どうもＡＦアンプまわりがだめそうです。


しばらくするとアンロック。
ナルホド、これは手ごわそうです。


底のサービスホールカバーを外せばフィルタが見えます。
このタイプはネジ止めなので簡単に脱着できます。


右から
ＣＷフィルタ　ＹＧ－４５５Ｃ－１
ＣＷフィルタ　ＹＫ－８８Ｃ－１
ＳＳＢフィルタ　ＹＫ－８８ＳＮ－１

これらフィルターはヤフオクでもいい値段が付いてますね。


ＯＭさんに聞くと、ＴＳ－８５０本体は粗大ゴミで捨てるというのでもらいました。
ダメもとでイジってみようと思います。


ケースの中はツーンと来る独特のニオイ。
タバコ臭でもなく、コンデンサの液漏が多数あることから来るニオイのようです。



アンロックはＣＡＲユニットのこの辺でしょうか？



他にもパターンの腐食、剥離はいたるところで見受けられます。

知り合いのＯＭさんから
「バックアップ用の電池を替えてくれない？」と依頼がありました。
どうも電源を切ると周波数表示を覚えていないとのこと。

いつもお世話になってるＯＭさんでしたので受けることにしました。


ＦＴ－９００　割と新しそうですが、９０年代の無線機なんですね。
受信は調子良さそうです。

バックアップ電池の交換要領は取扱説明書に記載がありました。
市販されてるボタン電池で簡単に交換できそうです。


ＦＴ－９００は表示部がセパレートできます。
これはモービルで使う時には便利そう。


フロントパネルはメンテナンスの為、角度が付けられます。


電池ソケットになってて良心設計です。
ハンダ付けは必要ありません。


取り出した電池は０．０６６Ｖ

思うのほか簡単に取り換えできたので良かったです。

前回のＦＤコンテストはアンテナをゲインの高い物に変えて受信状態が良くなりました。

ただ、良くなりすぎて混信・混信・混信・・・・・

交信の途中でカブリにあって相手の信号が聞こえなくなるのもザラでした。
また、どこでもＣＷの音が聞こえてくるので、ＣＱを出す場所を探すのも大変です。
信号が聞こえている場所で波を出すのは精神衛生上よくありません。
おそらく向こう側ではフィルタでバッサリカットされて私の波も聞こえてないんでしょうが。

ということで、今まで必要と思っていなかったＣＷフィルタが欲しくなりました。

ヤフオクを探すこと３日、運よく出物がありました。



ＣＷフィルタ　ＹＫ－１０７Ｃ　ヤフオクにて８５００円なり

ケースアースの足はキレイだし（折り曲げられてない）、リードは切られてないし（ハンダ跡は？ハンダされてそうな、されてなさそうな）新品なんかな？
出品車の表記では「目立った傷や汚れ無し」

定価はどれほどのものか分かりませんが、ここで買っておかなければチャンスは無いかなと購入しました。
幸い入札は私だけで終了。



では、いまから実装します。


取扱説明書にはオプションの取付方法が記載されています。
ＣＷフィルタは「基板を外してハンダ付けで取り付けてね」だけ。


ＴＳ－７９０のケースを分解していきます。
肝心の基板は本体底側に付いています。


基板のここにフィルタが付きます。


フィルタの向きはどちら側でも付くけど、お隣のＮＤＫのフィルタの向きに合わせて取り付け。


基板をぐわっと持ち上げて、


ハンダ付け


ケースを閉める前に動作確認。

今まではＣＷ．Ｎモードの時には無音でしたが、サーという音が聞こえてきます。
いけたっぽいです。

明日の全市全郡コンテスト、優勝はモロタ！！
