この前の休みに扇風機を修理しました。
無事、モータは回るようになりましたが、温度ヒューズが飛んだ原因はわからぬまま。

とりあえず息子に返す前に動作確認ました。


若干、ベアリングにガタがあるのか「チャー」とかすかな異音がしていました。
まあいいか、と思いながら扇風機の風にあたりながらネットサーフィン（死語）

４０分ぐらい経過して、
そういえば暑いなーと思って扇風機を見ると回っていません。(^^；
「クウゥー」と小さい音を出してモータが止まっています。

かすかに焦げ臭いニオイ。
モータを触ると熱くなっています。

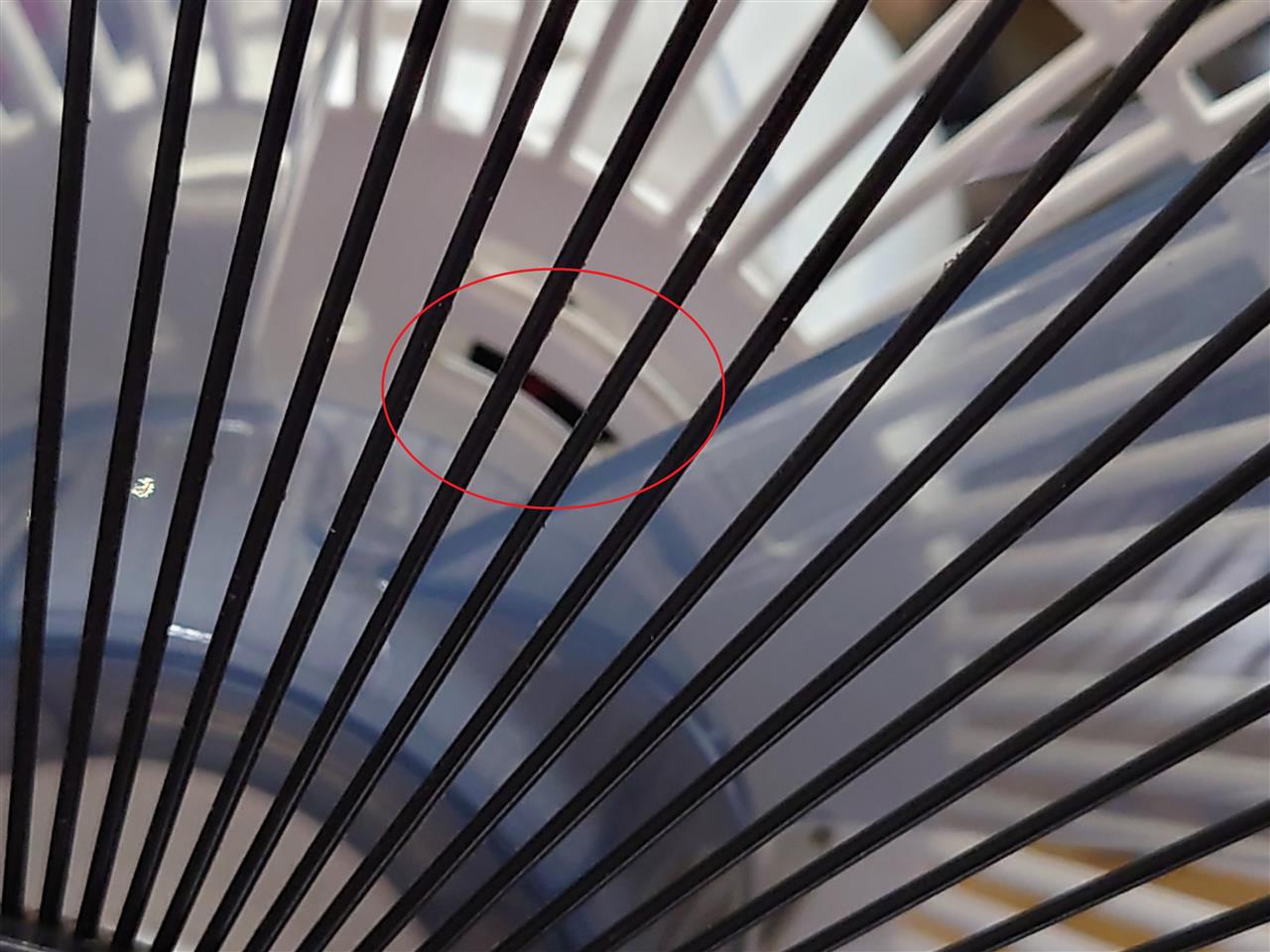

スリットから覗くとコイルが赤くなっているような。

これが原因か。
この時点で廃棄を確定。
温度ヒューズ代１４１円損した。



とりあえず興味本位でモータを分解。

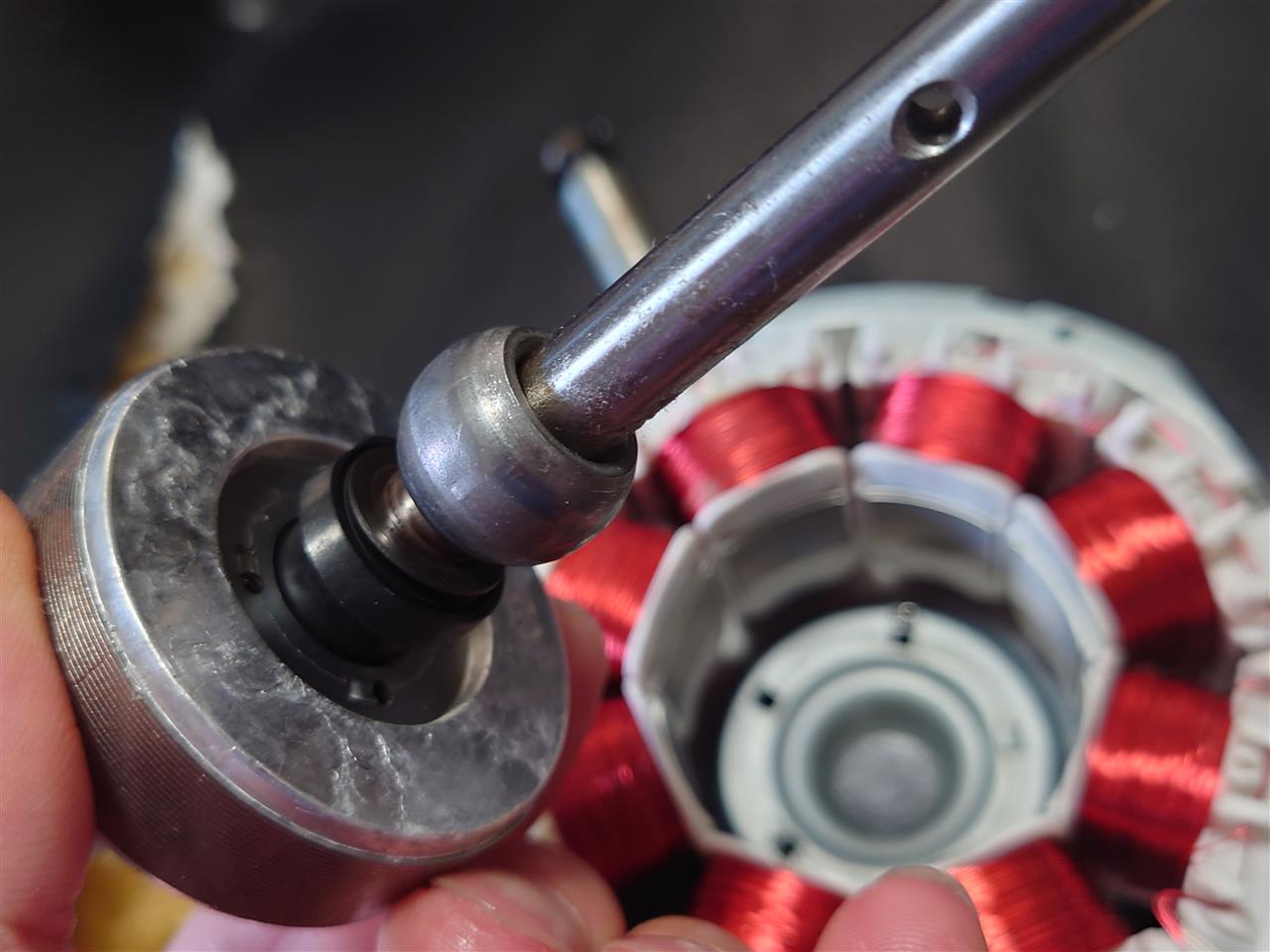

扇風機の軸受けはかなり簡素。
潤滑油膜切れで荒れているような感じです。

安物扇風機の非力なモータではちょっとした抵抗でも回らなくなってしまうなと感じました。

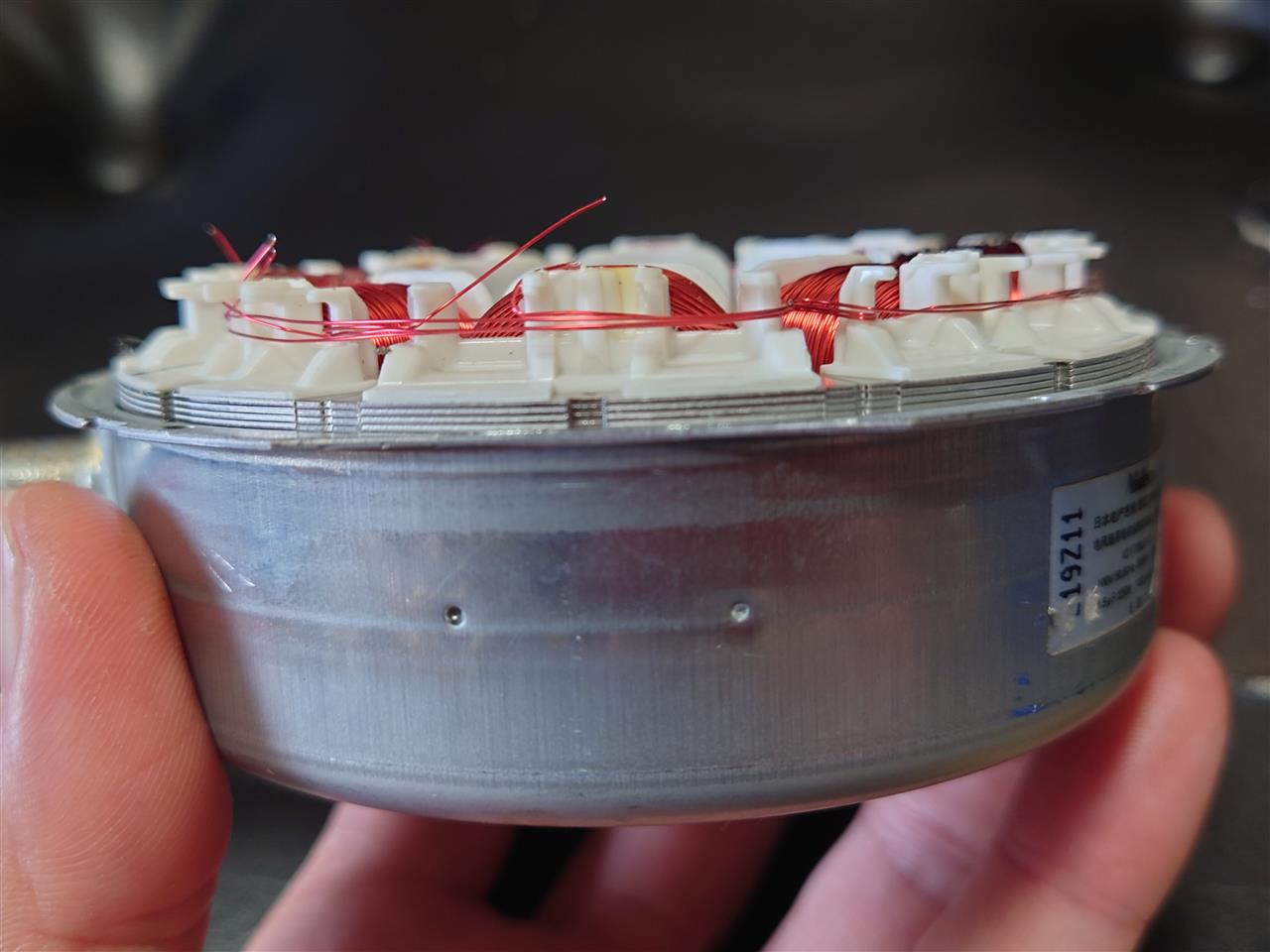

ステータコイルを外してみようとコアを引っ張りましたがビクともせず。

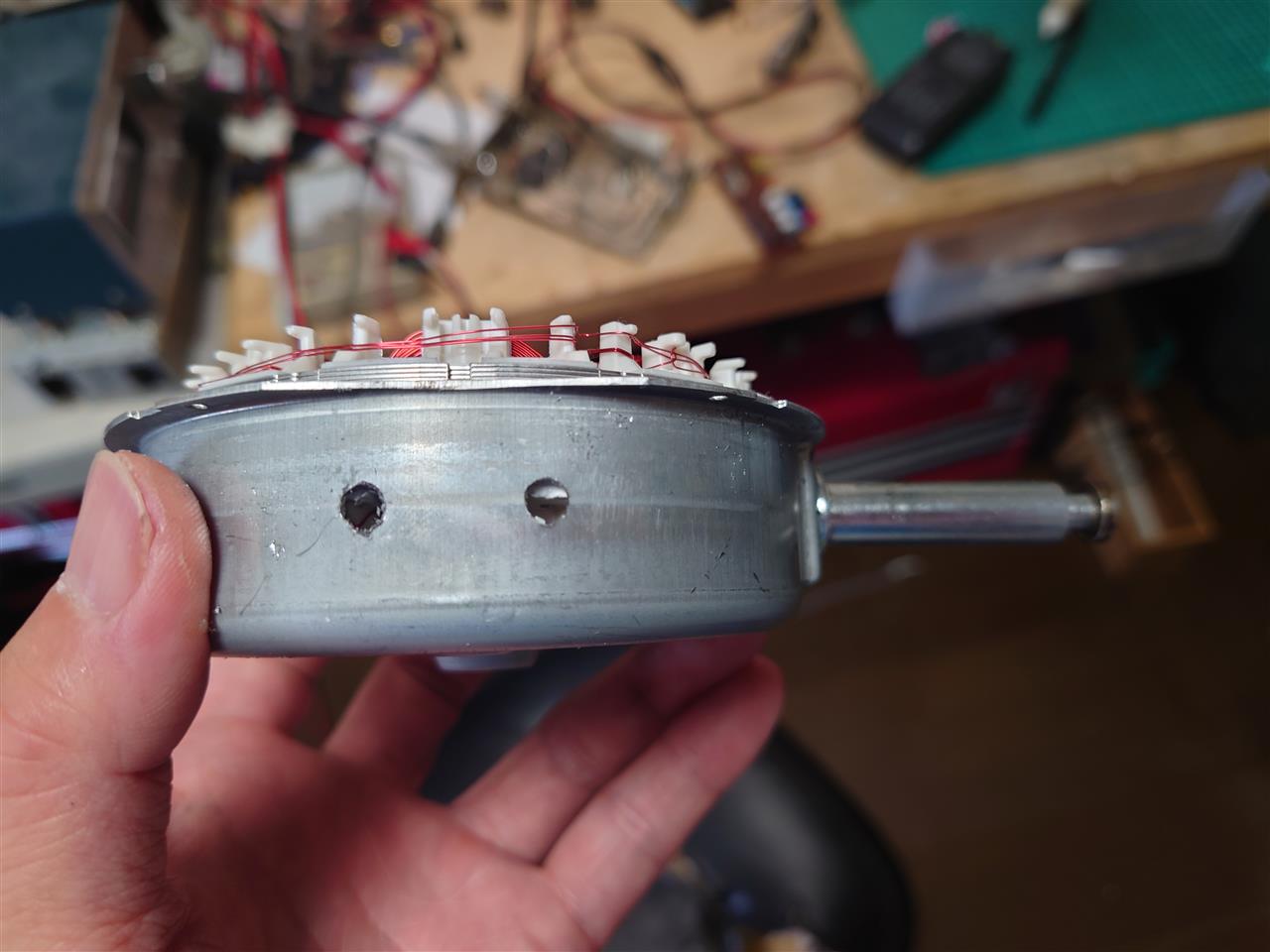

ケースを観察すると左右にポンチの跡が。

これでカシメてるのか。

ならドリルで揉んで、、、


と思って穴を開けましたが、中は空洞。orz
目論見はずれてしまいました。

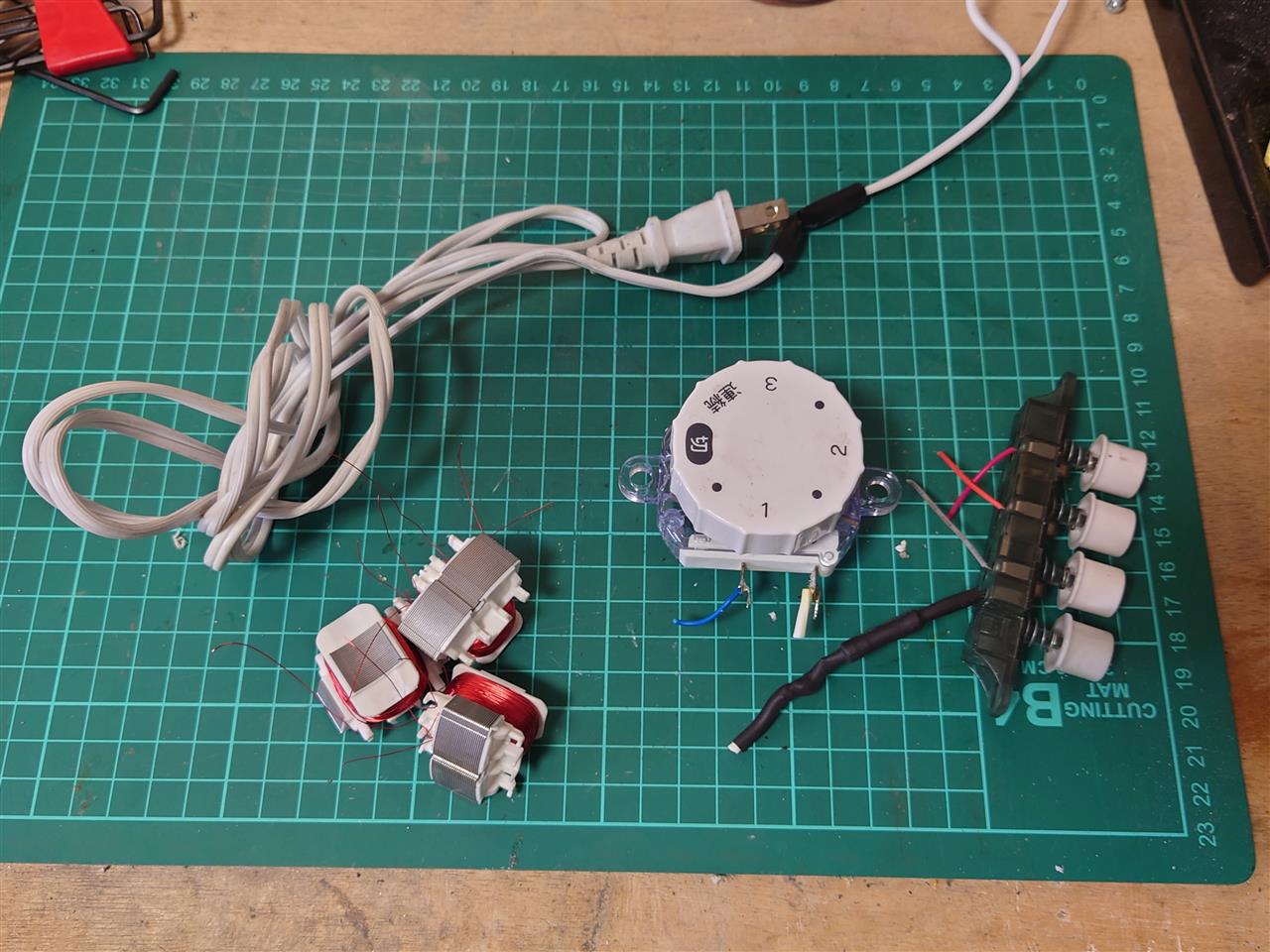

パワープレイでステータコイルを取り外しました。





なるほど、ドーナッツ状のコアを積層してるのではなく、長方形の鉄板を積層してるのか。
材料打ち抜きの無駄がないな。
しかもコイルを巻いてから円形にしてるので製造しやすい。


ちょうど今日は不燃物の日なのでこれをゴミとして出します。


これはとりあえずキープ。
無駄なストックが増えてしまった。

最近、身の回りの家電製品がバタバタと壊れていってます。
ＴＶのリモコンが壊れて、続いてリビングのエアコンや洗濯機が調子悪かったりと。

今度は息子が使用している扇風機が壊れました。
９月に入りましたがまだ暑いので必需品です。
私のシャックの扇風機を持っていかれてしまいました。


いつどこで買ったか分かりませんが、たぶん安物。
スイッチを入れてもウンともスンとも。

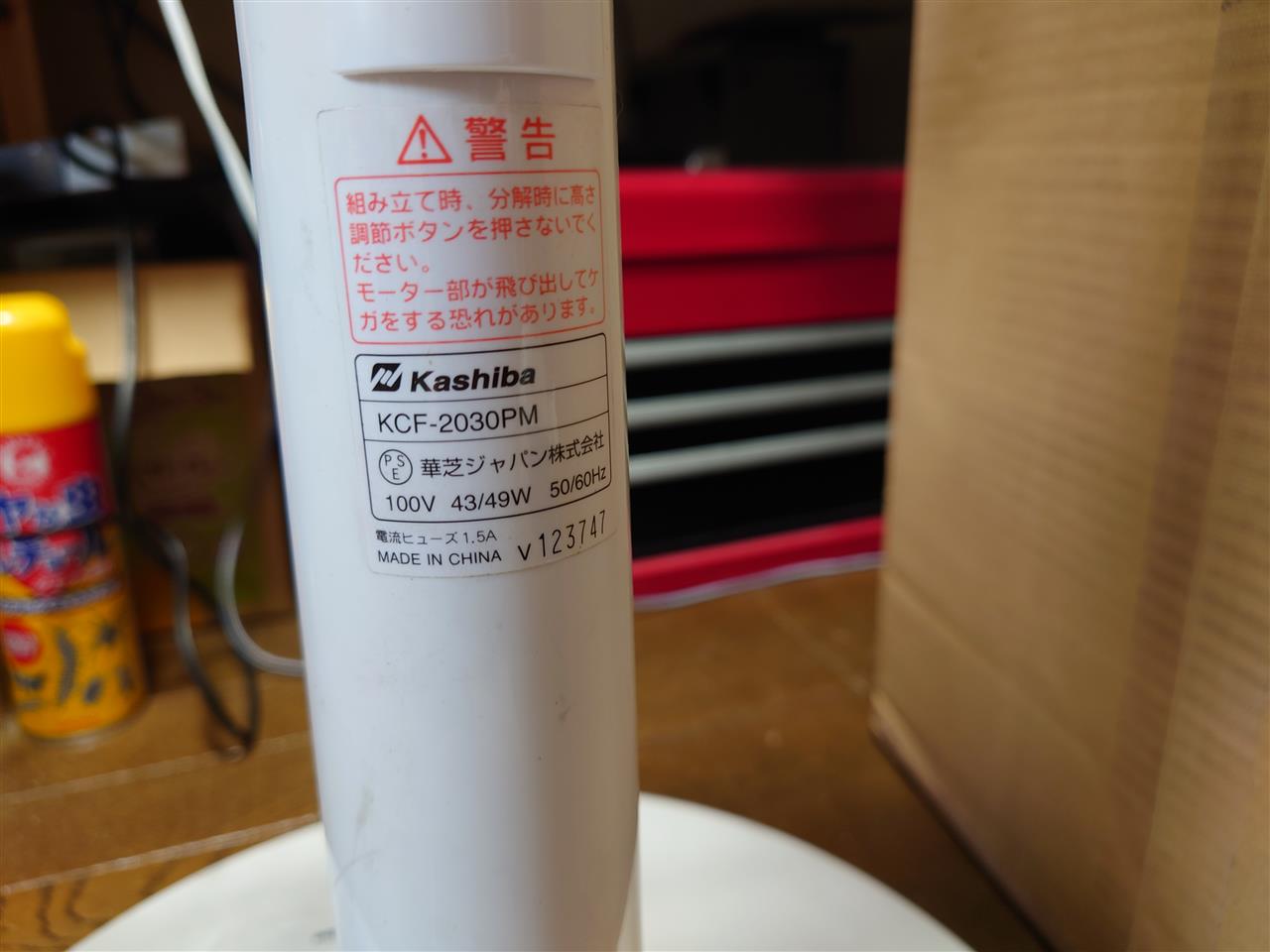

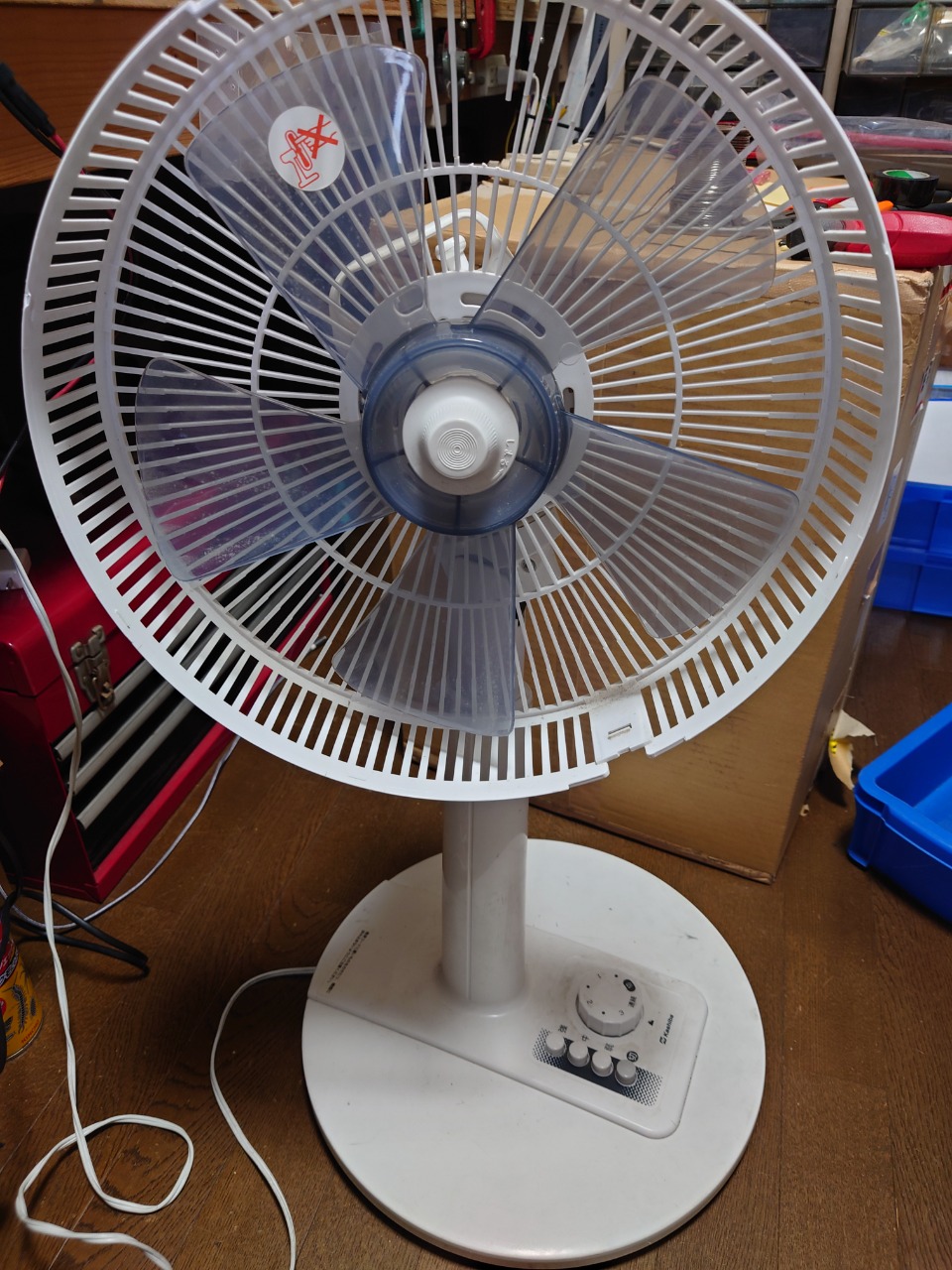

ぱっと見、東芝か！ブランド品じゃん！と思いきや、華芝：ｋａｓｈｉｂａ
たぶん中華製、しらんけど。


カセットコンロや扇風機モノは耐用年数表示がありますが、まだ４年しか経ってないのか。


安全カバーはプラスチック製、折れて穴が開いてます。
これは危険。
普通は金属製のカバーですがコストダウンの為でしょうね。
息子の乱暴な使用には耐えられなかったようです。

さて、動かない原因をさぐるべく点検していきます。

スタンドの底を分解して、１００Ｖちゃんと来てるのか、スイッチは導通あるのかなど点検をしましたが正常。


とりあえずモーター周りを見るためカバーを外していきます。


モータまでは電源が来ているようなのでモータ不良か。
モータ供給あるんかな？いくらするんだろ？
というか、モータ買うぐらいなら新品買った方がいいな。
廃棄決定！！

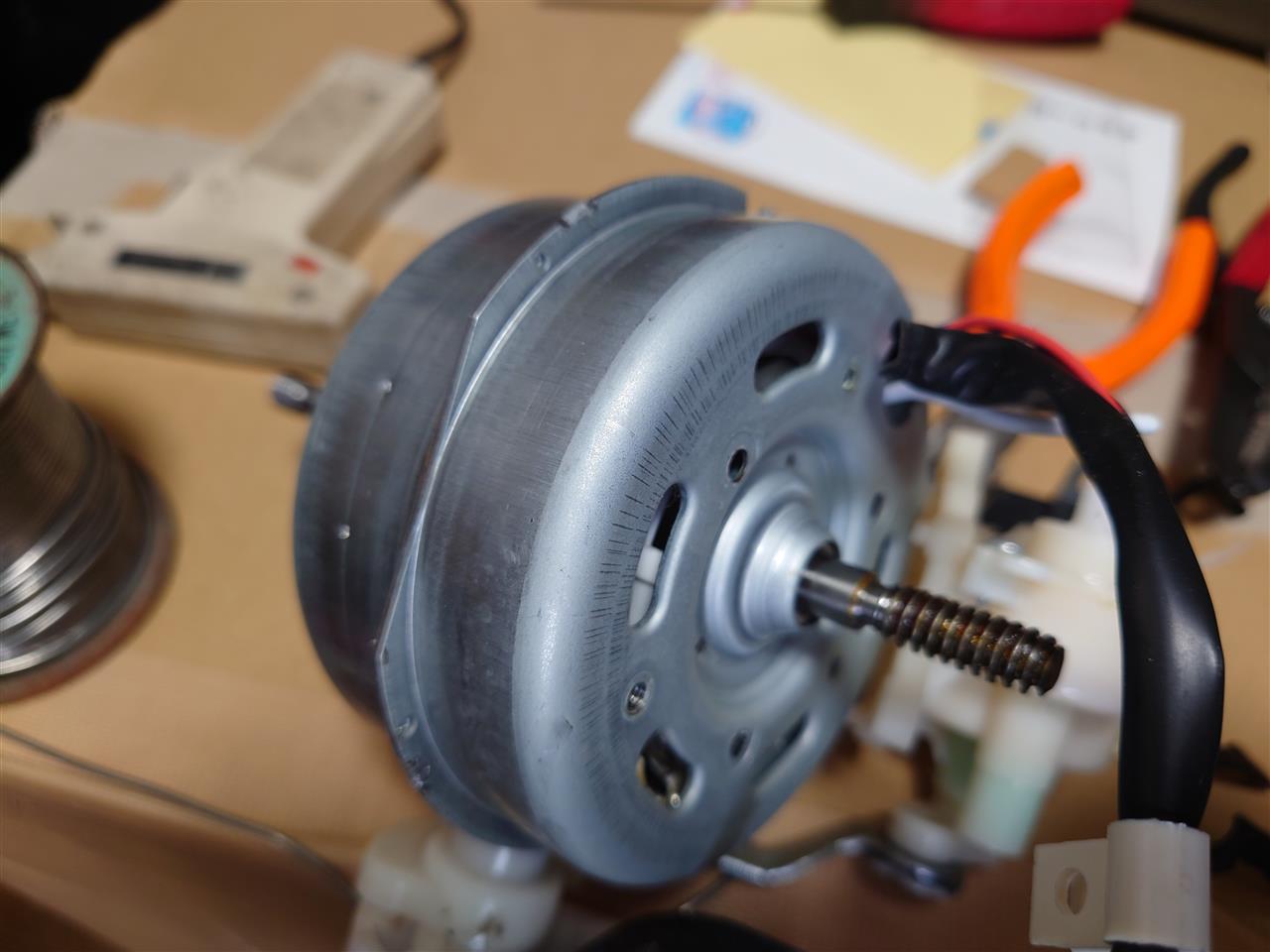

ということで壊してもいいので興味本位でモータを分解。

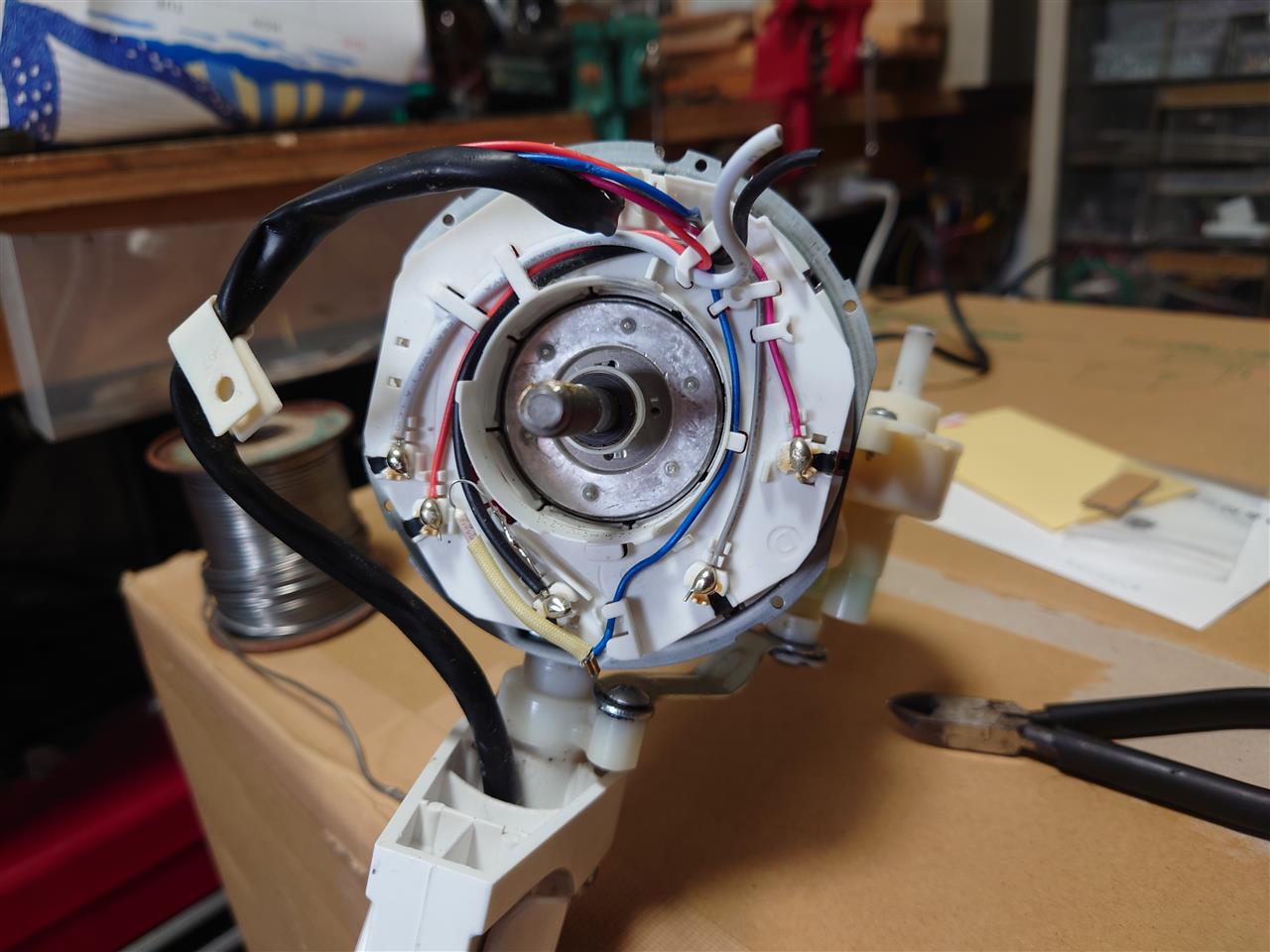

調べていくとモータが廻らない原因は温度ヒューズでした。


ヤフオクで出ていたので漢の即決落札。

１４１円　送料６３円なり

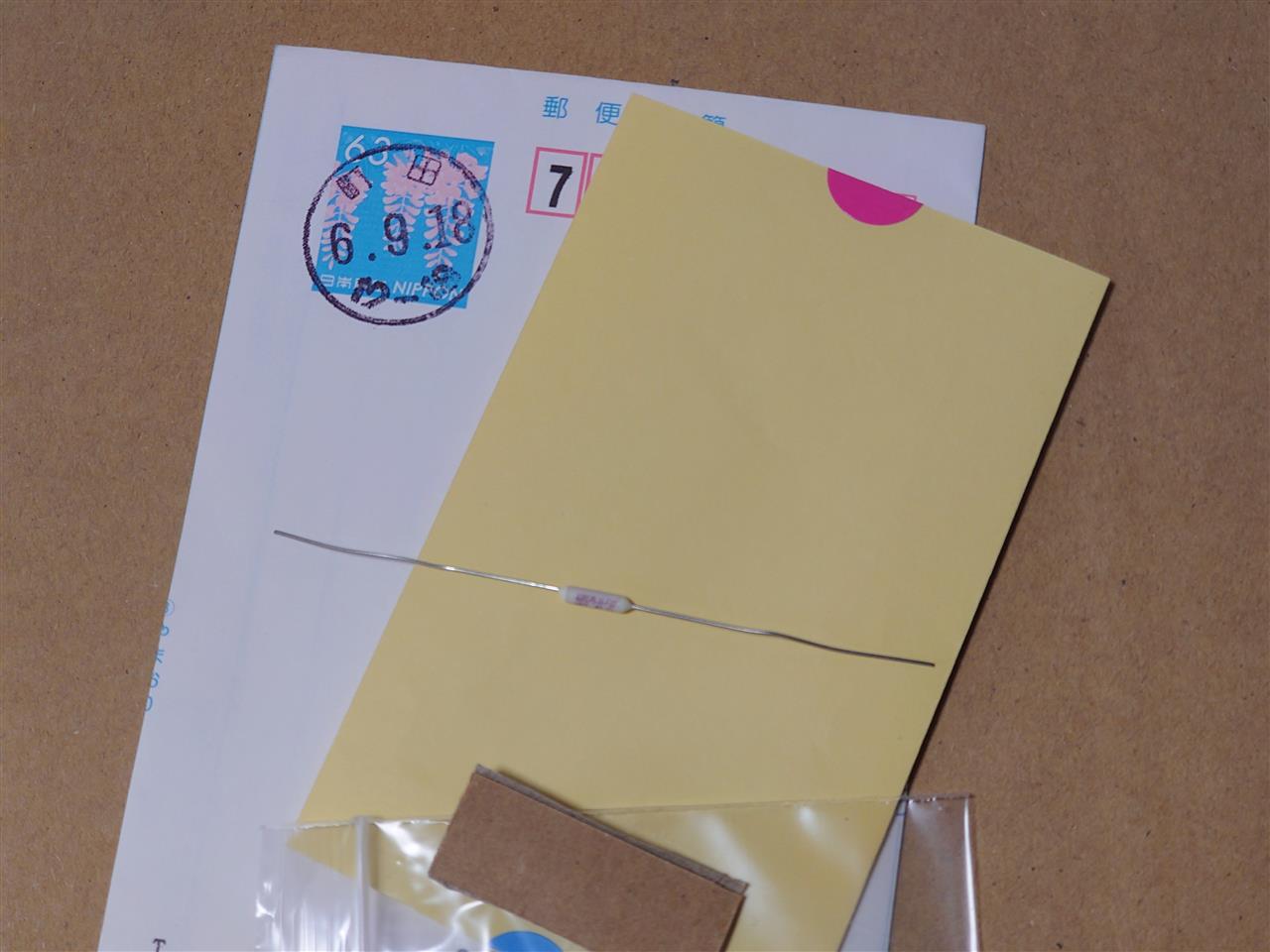

届きました。


さっそく取り換え。


無事、動くようになりました。

温度ヒューズが切れた原因は不明なので、動作テストのためシャックで使用しています。

毎日一晩中廻しているのでモーター温度も１３５℃を超えたのかもしれません。

２０４円で生還しました。
まだまだ働いてもらいます。

ハイエースではロータリーエンコーダが壊れたＴＭー７３２を使用しています。
コントロールパネルで周波数をコントロールできないため、ハンドマイクで周波数のＵＰ，ＤＯＵＮさせてます。

ＴＭ－７３２はハイエースの後ろの方に設置。
そのためハンドマイクはＬＡＮケーブルで７ｍくらい延長しています。

おそらくそのためでしょう、たまにハンドマイクでＵＰ，ＤＯＷＮさせているときにメインチャンネルに変わることがあります。（ＣＡＬＬボタンを押した状態）

ＬＡＮケーブルで延長させた分、コントロールの抵抗値が変わっておかしくなってるのではないか？と推測。

そんなこともあって、前から作ってみたかったモジュラーのアダプタ（点検用タップ）を作ることにしました。
今まではブレッドボード上で簡易的に回路を作って点検、実験していましたが、一つ作っておくと便利かなと。


モジュラー８Ｐのメスはなかなか田舎では手に入らないので、
素材はコレ

ＬＡＮ延長アダプタ　ダイソー製

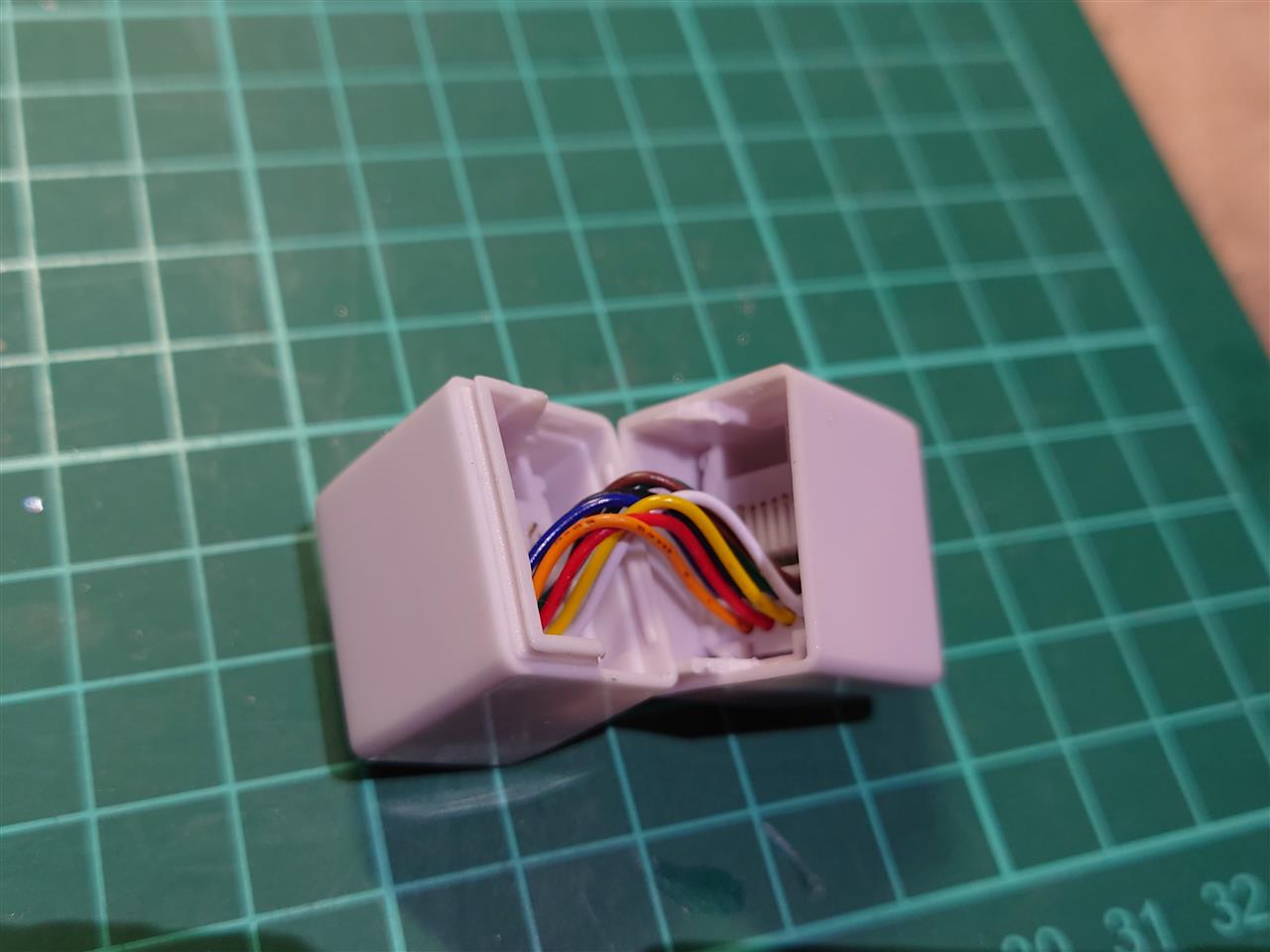

これを半分に割ると、

こんな風になってるので、
これに点検用の端子を付けてしまおうという感じです。

では作っていきます。

ケースはコレ。

むかしジャンクで購入した何かの試作用ケース。
１０個ぐらいセットで売られてて無茶苦茶安かったので即買いしたものです。


ケース加工。


こんな感じで接着剤で貼り付けて放置プレイです。

今まで無縁だと思っていた老眼。
ついに私も老眼になってきたようです。

まだ小さい物は眼鏡をはずして近づけたら見えるので問題ないのですが、照度が低いと全く見えません。
職場でも、いままで難なく行ってきた作業がちょっと暗いと全く見えないのでペンライトで照らしながら作業してます。
念のため眼科に行って診てもらったんですが「正常な老眼ですね」と。ガーン。

ということで、ちょっと前になりますが、自宅の工作ベンチにデスクライトを製作しました。


光源は廃棄される車に使われていたＬＥＤランプ。
その他の部品は廃材利用。




ＬＥＤの取付は吊バンド２５Ａを使用。


アームはアンテナのエレメント、Ｌ型のアルミはトランスか何かをマウントしていた部材、テンションかけているゴムバンドはダイソーの頭に付ける方のヘッドライトのバンドです。


電源は安定化電源から供給。

３００ｍＡぐらいしか流れませんが結構明るくてＦＢです。


ちなみに、ジャンクコネクタからの端子の取り方ですが、

まずはコネクタのロック解除
右のコネクタが解除された状態です。ほんの少し持ち上げるだけでＯＫです。


このタイプのコネクタはピンを抜くときに赤丸の部分に針を刺してコネて（ランス）抜け止めを解除します。


もう少し細い針がいいですが、適当な針を刺して、


矢印の方向に下げると抜け止めが解除できます。


ハーネスを引っ張ると端子が抜けます。

リフレッシュ休暇５日目です。

明日は全市全郡コンテストがあります。
いつもは仕事が終わってから山に登りますが、明日は陣取り合戦に参加できます。
できれば午前中のうちから登ってのんびりＣＱでも出したいと思っています。

さて、全市全郡コンテストの準備ですが、何にもできていないのでそろそろしないといけません。

私は移動運用で電源としてカーバッテリーを使っています。
以前、電源を取り出す端子を作っていましたが会社に置き忘れてきてしまいました。

以前作ったもの　←　コレ

仕方ないので再び製作。


プラスとマイナスでワニ口の種類が違いますが、ジャンク利用なのでご愛嬌。

作り終わった後に気が付きました。

陸軍端子はＡｌｉｅｘｐｌｅｓｓで買ったものですが、

端子のナットが金属じゃない！！

さすがアリエク、安定の粗悪品です。(^^；

たまたまナットだけちゃんとしたものを持っていたので付け替え。

確か１０個で２００円だったので安物買いの銭失いとはまさにこのこと。
でもそれを理解して、バナナ端子を差し込む用途の工作に使えたらいいかなと思います。
