昨日に引き続き今日もお休み連休です。(^^♪

早起きして６時３０分から開店のコーナンプロに買い出しに出かけました。
それで買ってきたのがこちら


２５ｃｍの換気扇を買いたかったのですが思うものが置いてませんでした。
換気扇はありましたが、シャッターがヒモスイッチに連動して開くタイプでした。
私が欲しいのはスイッチＯＮの風圧でシャッターが開くタイプのものです。
妻にネット通販で調達してもらうことにします。

とりあえず今日は木枠を設置します。


換気扇取付木枠２５ＫＢ２　１９５８円なり
あ、ネコちゃんが通った！

「木枠ぐらい作ったらどうだ」と言われそうですが、、、、
確かに私も普通なら同じこと言うところですが、今回の費用は大蔵大臣かの出資があるのでリッチに既製品を購入しました。


組み立ててみましたが、さすが既製品うまく設計されています。
釘も同梱されていて、ご丁寧に下穴も開けられています。
下面になる板には雨が入り込まないように傾斜が付けられた加工が施されています。


屋根裏の作業のため、どさくさ紛れにこの機会に投光器を購入しました。

ＬＥＤワークライト１５Ｗ　３２７８円なり

１００ＶのＬＥＤ照明ですが、防塵、防水、「ラジオに雑音が入りにくい低ノイズ仕様」だそうで移動運用にも持っていけるなと。(^^♪


昨日とは打って変わって無茶苦茶いい天気。
朝から気温も上昇してきて、点検口を開いたら熱気がムッとしました。


いざ行かん灼熱地獄へ。


軽量鉄骨のジャングルジムをやっとのことでクリアし、目的地にたどり着きました。
換気扇の取付は通気口を利用しようと思ったけど、鉄骨にかぶさってます。これは誤算。
予定変更、取付位置をズラします。


とりあえず下から立ち上げたビニル線にコンセントを取り付けて作業灯が使えるようにしました。

昨年、暑さ対策のために天井に換気扇を付けました。



過去のブログ　コチラ＜＝＝＝

天井に付けた換気扇で、２階に籠った暑い空気を天井裏に押し込んで排出させようというもの。

使ってみて多少は効果があったかな？と感じましたが、慣れればあんまり効果が感じられません。
おそらく室内の空気を天井裏に押し込んでも、天井裏の空気が外に逃げていかないのが原因かと思います。今年はさらに改良して天井裏の空気を強制排気したいと思います。


さて、その前に換気扇の引きヒモの操作力が大きくて家族からクレームがありました。これを少し改善しようと思います。

材料として買ってきたのがこちら、


シングルプーリー固定　３０５円
ユニクロ特厚金折２０ｍｍ　２個　＠４１円

これを５ｍｍのボルトで固定して、

このような物を作りました。


ヒモの方向を変えるステーですが、左が今まで付けていたものです。
手元にあるもので作っていたので華奢な構造。観察すると金属は曲がり、プラスチックのブッシュが削られていました。
今回は作ったものは剛性も上がり滑車なので操作力の低減が見込みます。


さっそく付けてみました。
いい感じにスムーズです。

天井排気の換気扇ですが、去年設置したときに電源工事が面倒だったので手近にあった玄関の照明から電気を取っていました。
なので玄関の照明を付けた時だけ天井排気換気扇が動かすことができます。
「要らない時に玄関の明かりがついて勿体ない」と、これも家族から不評だったので電気工事することに。

では、屋根裏に潜ります。

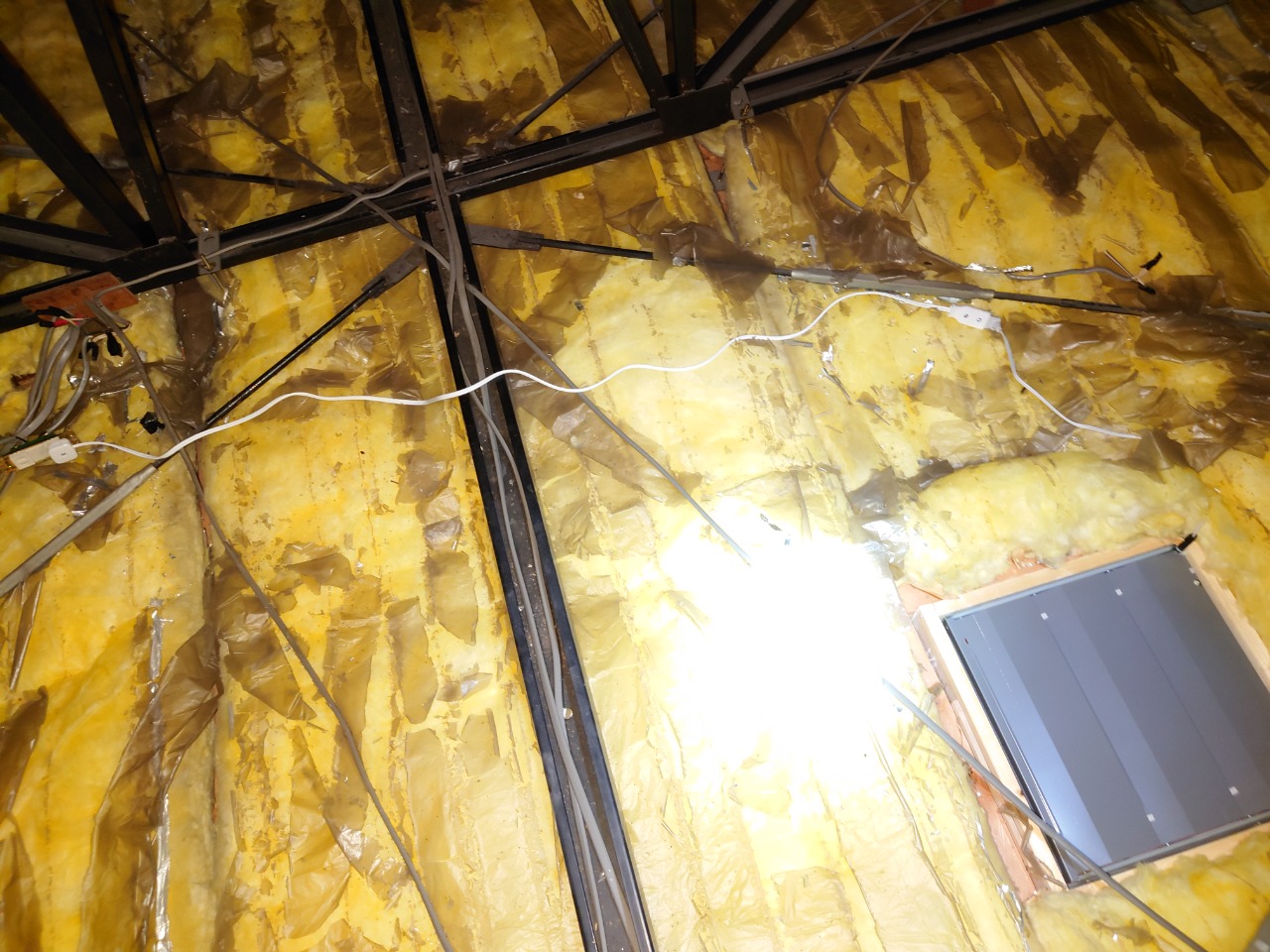

今日は雨がシトシトと降って、気温もさほど上がらず屋根裏に潜り込むには絶好の機会。


適当なコンセント用の配線を見つけ、コンセントを設置。
（コンセント割り込まし）

１．５ｍの長さの延長コードを作って接続。


ビニル平行線２．０ｍｍ　ＶＦＦ　６ｍ　１４０８円
差し込みプラグ　ＨＳ－Ｈ１５　１９５円
ベター小型コード　ＷＨ４６１５　１９５円

これは失敗、コードを作るよりダイソーで買ってきた方が安上がりだった。orz


さて、天井換気扇はこれで良しとして、屋根裏換気扇に進みます。


どこに換気扇を付けようかと外から観察。
場所的に通気口あたりに設置するしかないようです。

まずは電源工事から。

２階のこの部屋の上ぐらいが通気口にあたります。
エアコンのコンセントから電源を取れれば手間も少なそう。


コンセントを分解します。
これを機会に古臭いコンセントプレートを新しいデザインのものに付け替えます。

コーナンで部品を調達
プレートＷＮ６００３Ｗ　９６円
コンセント　ＷＮ１００１　１４０円
スイッチ　ＥＮ５００１　１９５円

新しくコンセントを１口増設しますが、これには換気扇のＯＮ／ＯＦＦができるようスイッチを付けます。

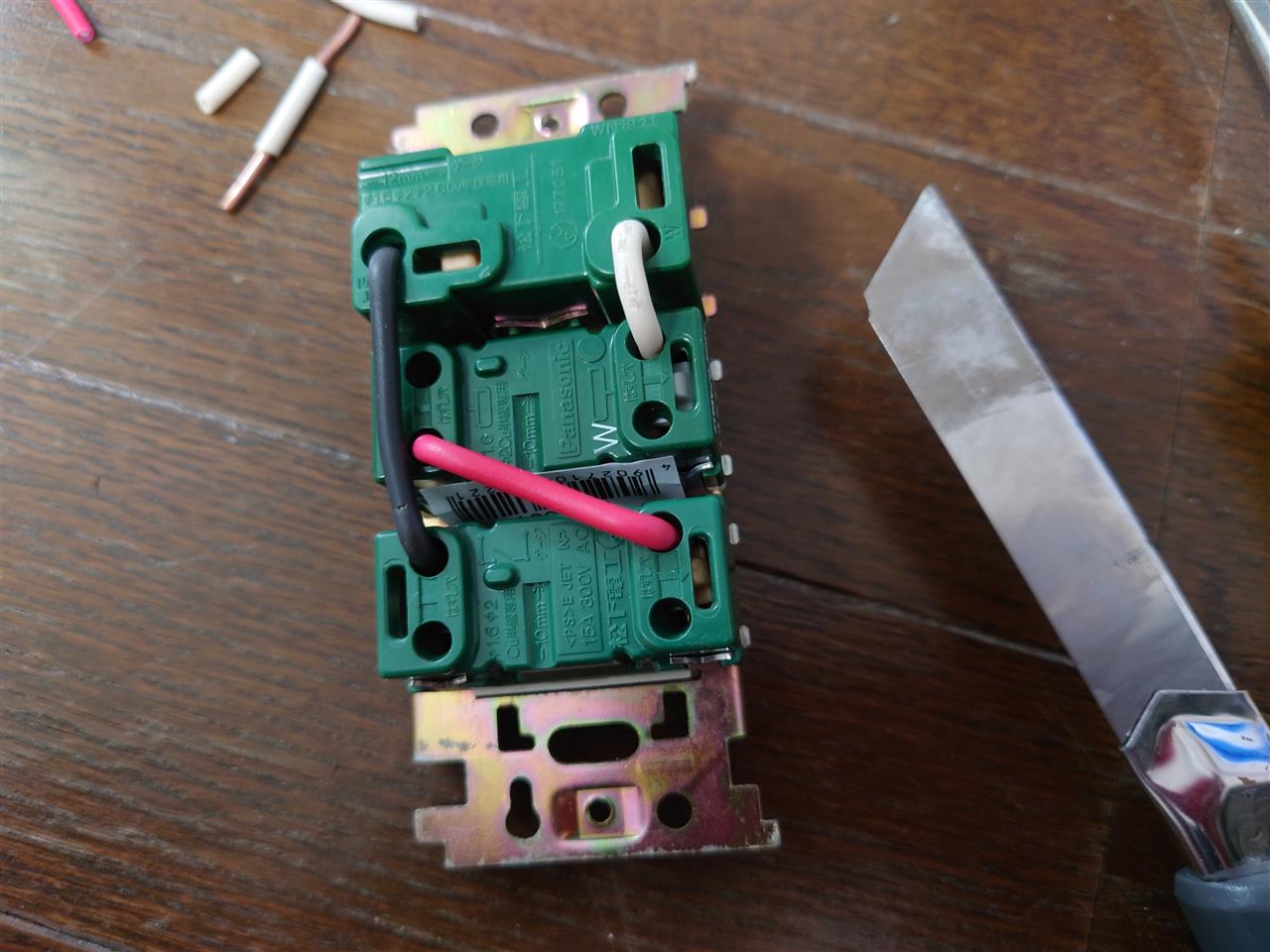

渡り配線をつなげます。
ちなみに電工ナイフは持っていますが歯がボロボロなので作業はもっぱらカッターナイフを使っています。


天井には６ｍｍのドリルで穴をあけてビニルコードを通しました。

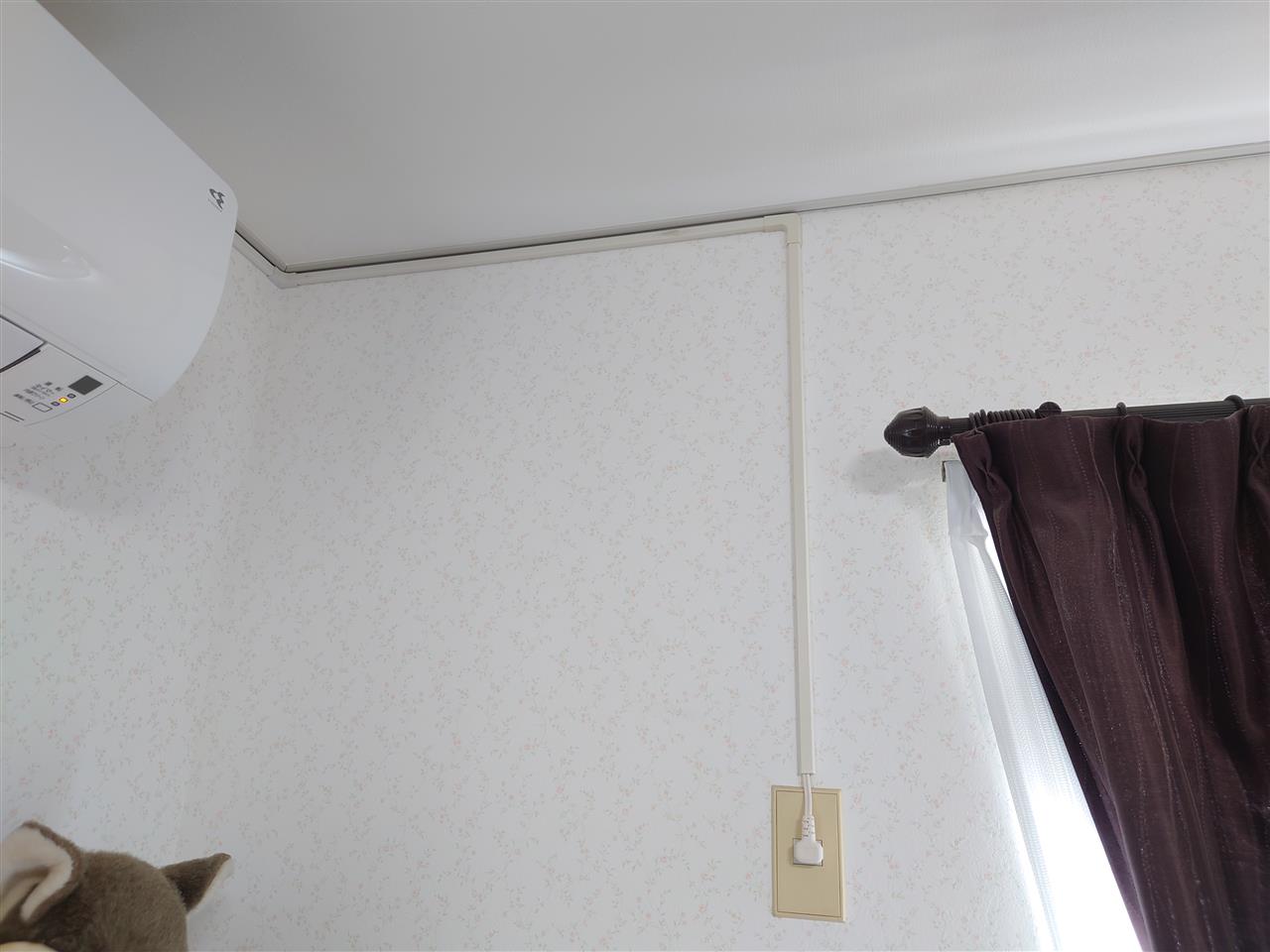

線ぴでカバーして電気工事完了。

さて、換気扇の設置もラストスパート。

換気扇はヒモを引っ張ってＯＮさせますが、天井につけているためヒモを９０度方向を変える必要があります。

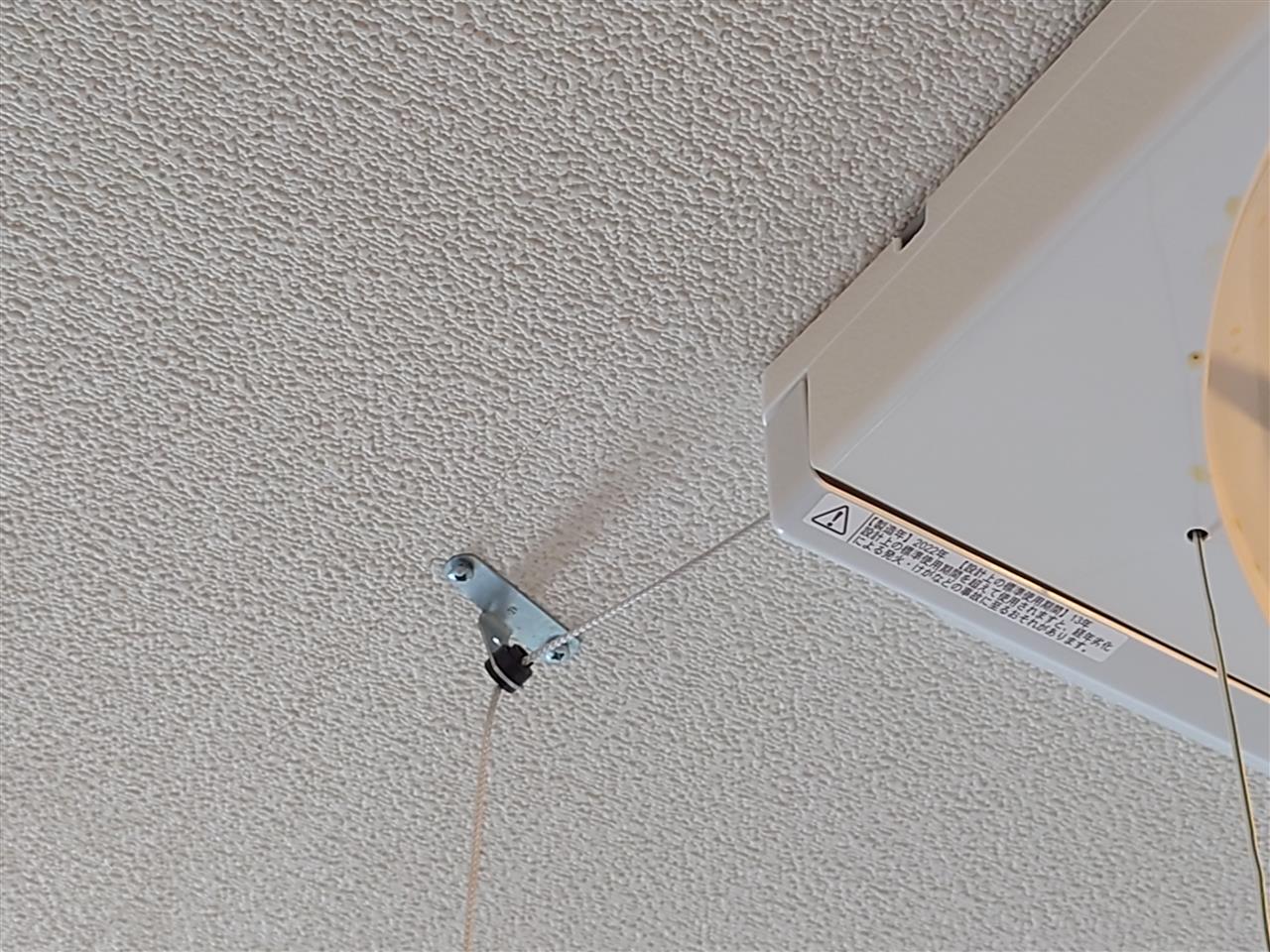

そこでこのような金具を作成。


ガイドとしてヒモを下から引っ張って操作できるようにしました。

一階から操作したいのでヒモを延長する必要があります。
手持ちにダイポールアンテナを設営するときのロープがあったのでこれを使います。
（でも見栄えが悪いって家族から反感買うだろうな）


あみあみ


シャッターに復元力を持たせるウエイトはビニルテープ２個ぐらいでよさそうです。
これより軽いとスイッチＯＦＦでシャッターが戻らず、
これより重いとスイッチＯＮの時のヒモを引っ張る力がかなり必要になります。


操作具合いい感じです。

さすがにビニルテープはこのままにしておけないな。

周りを見渡すといいものがありました。

コペンのミニカー。
昔、コペンの製造工場を見に行って息子へのお土産として売店で購入したものです。



ボルトを内部に入れてウエイト調整。


うーん、これも見栄え悪いって家族から言われそう。

でも、とりあえず換気扇設置完了です。
見栄えに関しては今後、クレームが入れば都度改良していきます。(^^；

今日は休みです。
換気扇の続きをします。

換気扇のコンセントは通常壁の表側にあるのが普通ですが、今回は壁の向こう側になります。


コンセントプラグの取り出し向きを変える必要があります。


クランプの位置を変えて、シャッターの隙間から向こう側へ。


シャッターに干渉しないようにタイラップ止め。
これで壁の向こう側へ配線が行きました。


準備完了。


インストール！



蝶ネジ（じゃないですよね、団扇ネジですか？）でメリメリと固定。
落ちては大変なのでタッピング打ってバシバシ固定。


羽を付けて試運転。
いい感じで回っています。(^^
