赤外線リモコンの送信機はロジックの石の品番選択ミスということで、不具合が判明しました。
部品調達するまでとりあえず保留です。
電源の入れ方により発振のコツがわかったので送信しようと思えばいつでも送信できます。

次は受信機側です。



現状はこんな感じ。


トランスと基板の接続は電話線を使用していました。
（ねずみ色の線で、単線）

そういえば、実家のインターフォン工事をするときに配線をたくさんもらっていたのでそれを使っていたようです。


なぜか８ＰのＩＣはＩＣソケットに刺されてありました。


良く見るとご丁寧に、銅箔面の「セキガイ　リモコン」までハンダを流してあります。（＾＾；
暇かっ！！

正体不明の配線まで付いてて・・・・何だろこれ？


配線図を見るとテストポイントのようです。


さて、電源を入れるために適当なコードを準備しました。
安全のため配線の途中にヒューズを入れてあります。


接続して準備完了。

送信機から赤外線を発射させて受光させますが、ウンともスンとも言いません。
やっぱり受信機側にも問題があるのか！？

フォトダイオードの信号を見てみるとここまではちゃんと信号が来ているようです。

（オシロにも波形が表示されています）

ということは、３．９ｍＨと０．００４７μＦの同調回路が悪いかな？と部品を見てみると、

ぶっ、４ｍＨじゃないのコイルは。
またもや誤品ですか。orz

徳島ハムの集いでは各局からいろんなものをいただきました。

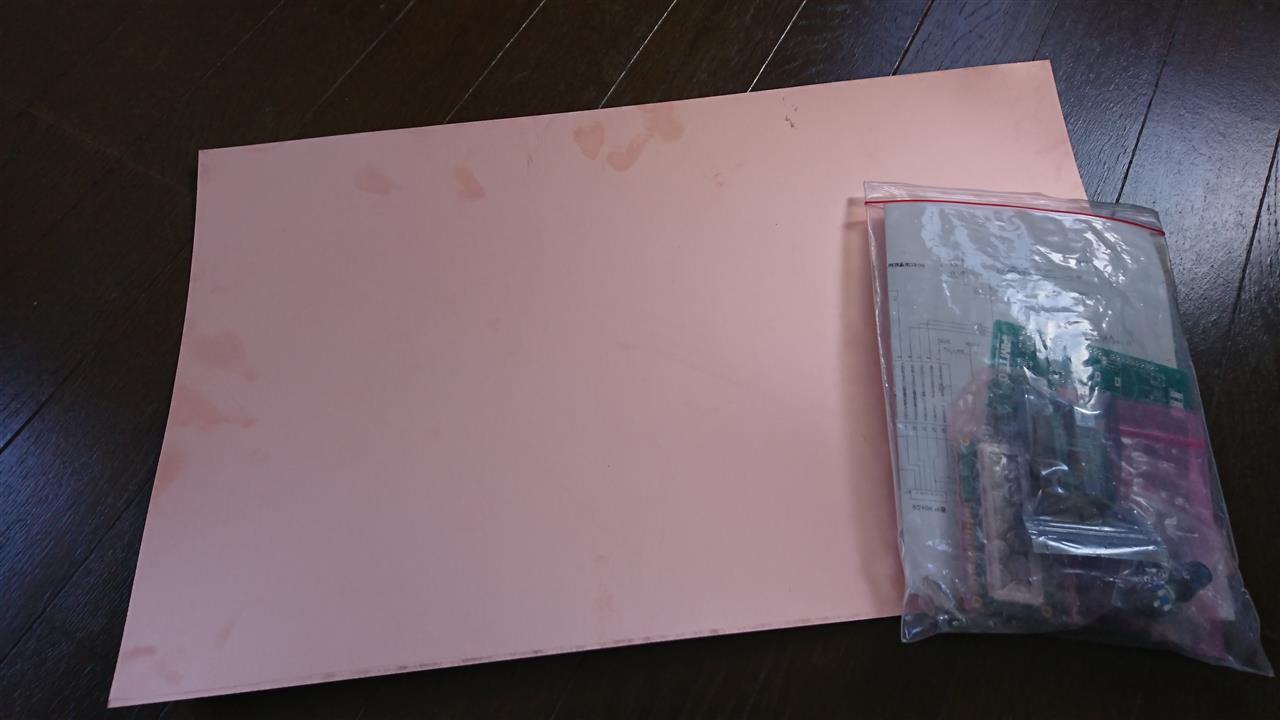

まきさん＠徳島さんからはＤＤＳのキットと基板シート。

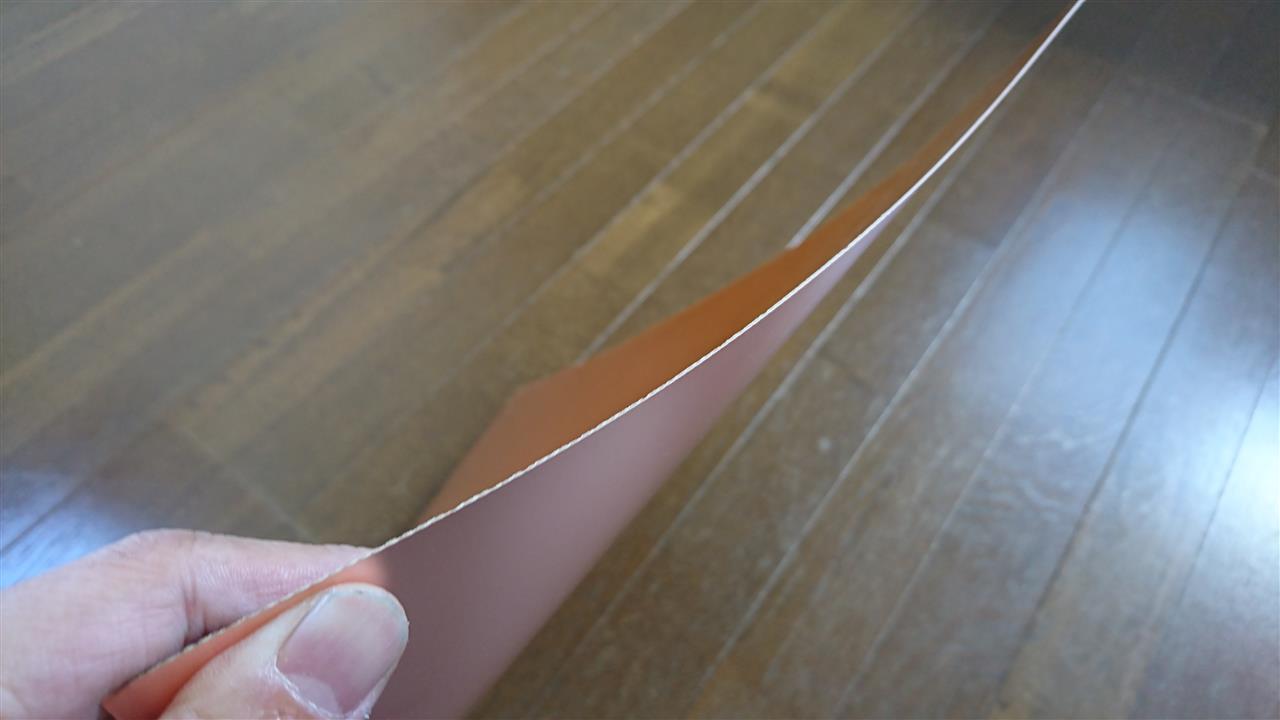

ベークライトの薄いシートに銅箔が付いている基板。ハサミで切ることができるので工作が簡単です。
これだけ大きいと相当いろんな工作に使えますが、何に使おうかワクワクします。

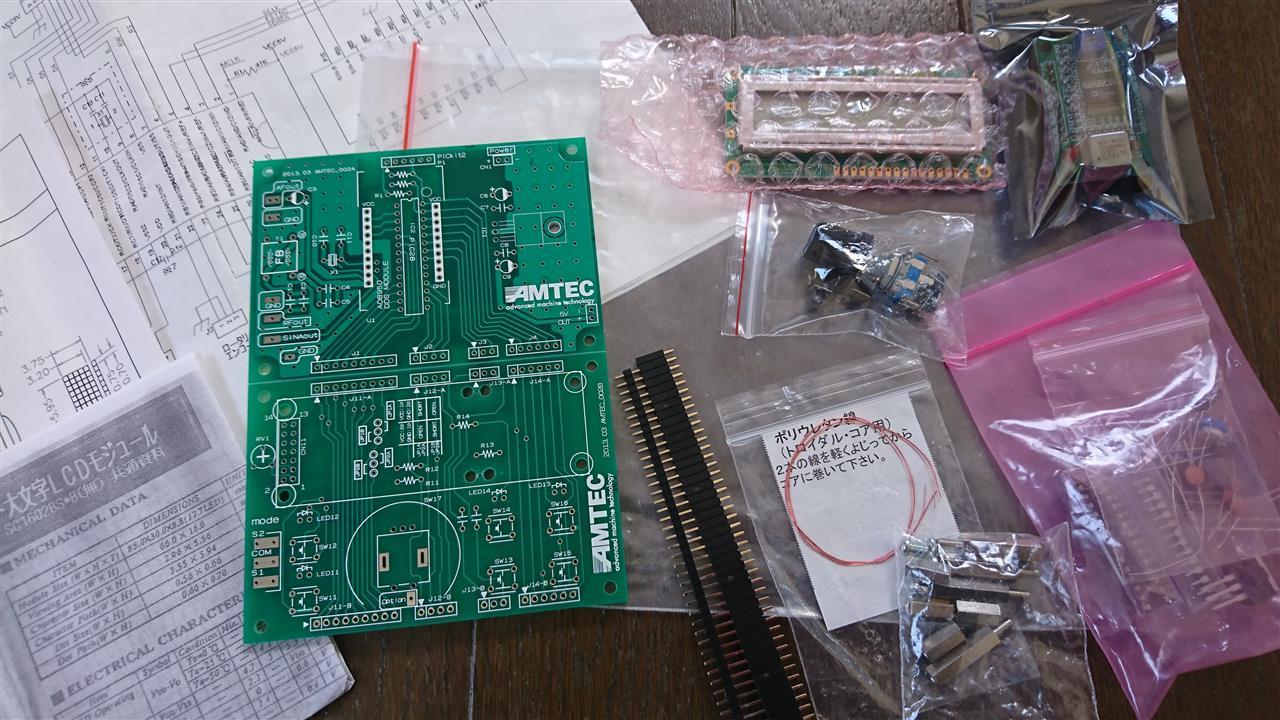

ＤＤＳ：ダイレクトシグナルシンセサイザ　キット。
こんなＦＢなものいただいてもいいんでしょうか。

説明書によると、ＨＡＭモードがあって、１．９から５０ＭＨｚまで使えるようです。
ピンヘッダからロータリエンコーダのツマミ、金属スペーサまで至れり尽くせりで入っています。

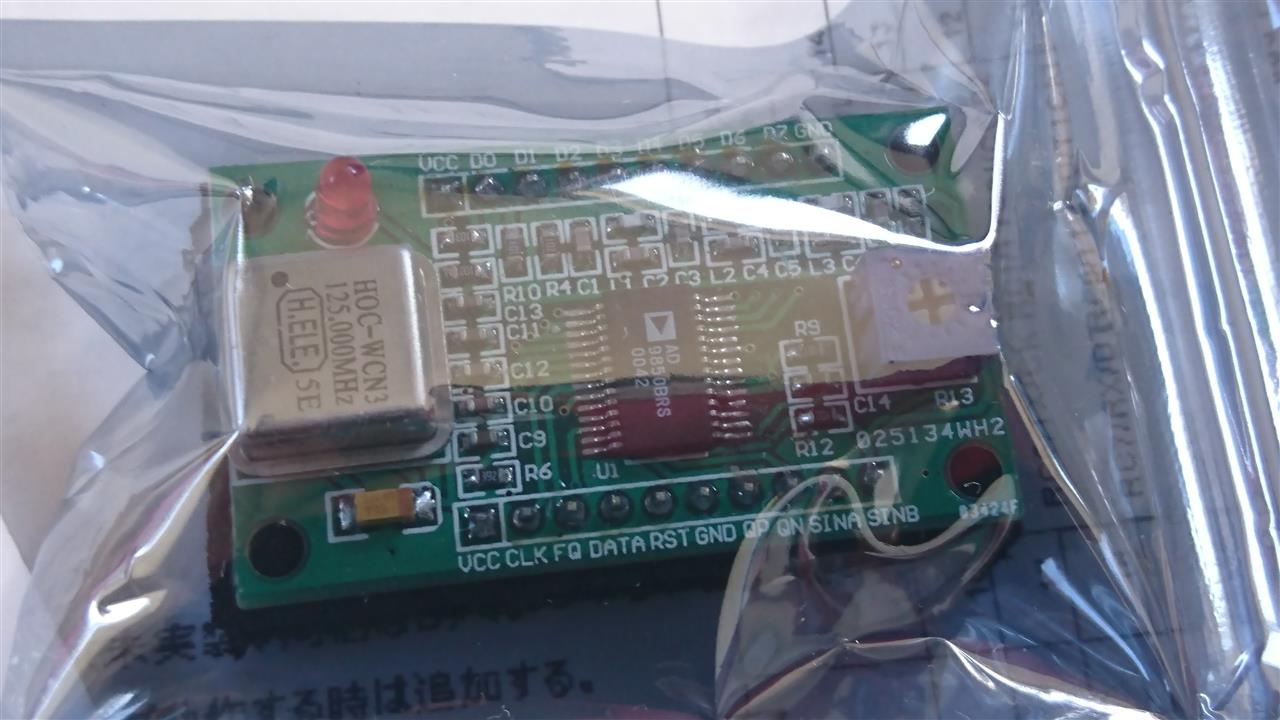

心臓部、ＤＤＳモジュール。

さて、問題は作った後にどう遊ぶかで、私にはレベルの高いキットです。




ＫＤＸさんからはジャンク詰め合わせ。


ジャンクと言いながら値札ついてますよ、コレ。（＾＾；
１０Ｄ－ＦＢの同軸ケーブル、４～５ｍなので移動運用に使えそう。

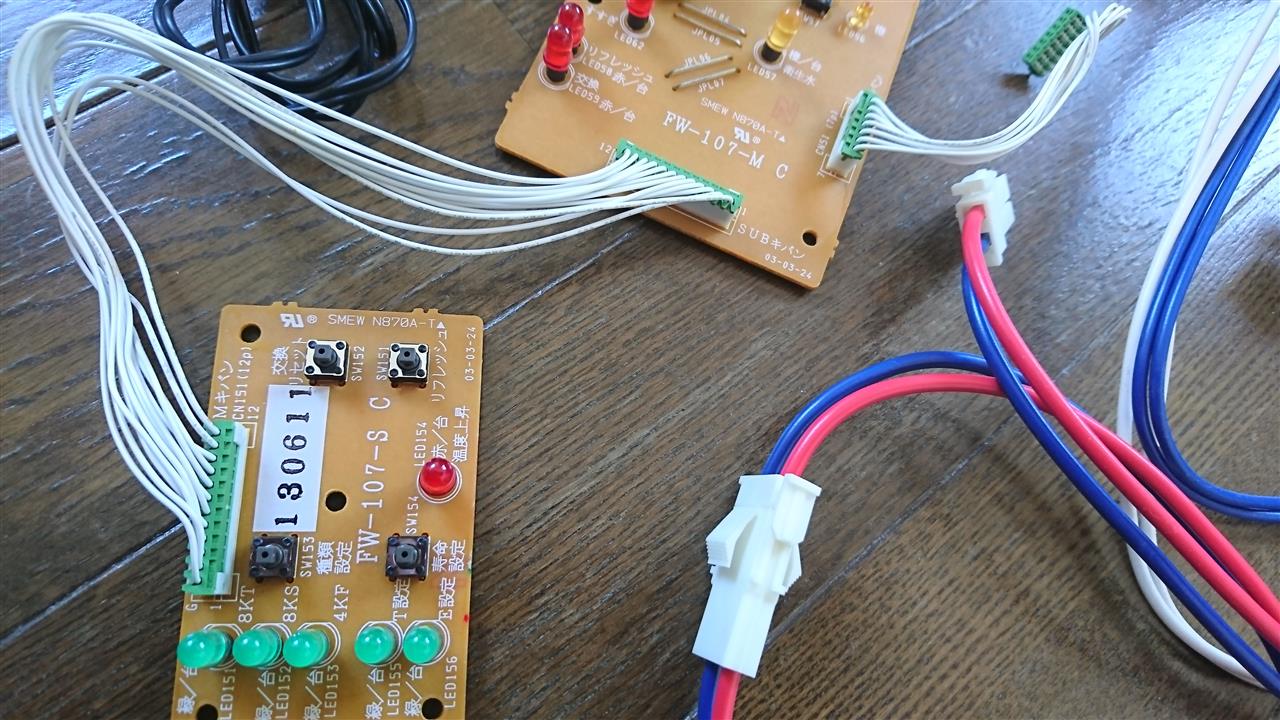

基板に付けるタイプのコネクタとハーネスは持っているといろんな場所で使えそう。新品のハウジングと端子も持ってるけどいちいち作るのが面倒臭いんですよね。


ＣＰＵのヒートシンクも自作機のファイナル冷却に使えそう。
意外とＰＣの基盤も使えるものが色々ありますね。



会場となった企業の方から息子に、これあげるよとプレゼントがありました。

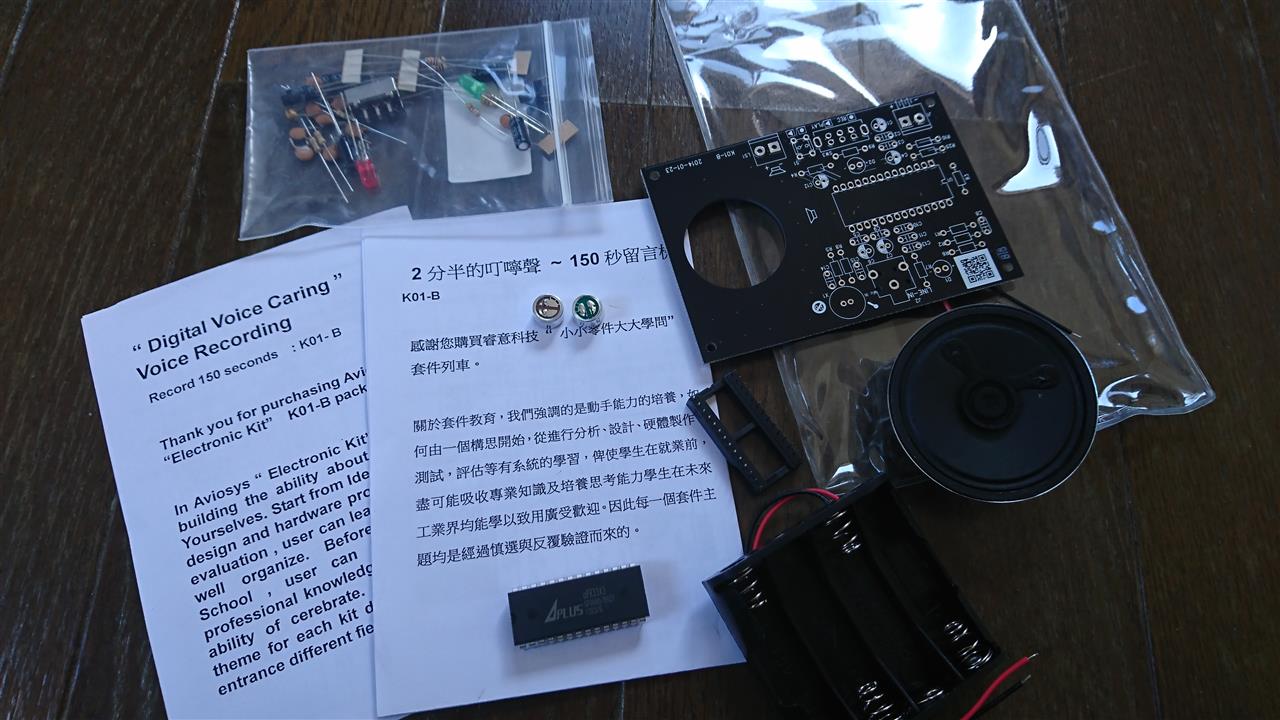

１５０秒間の録音再生できるキットです。これは完成すれば子供も喜びそう。

無粋ですが、気になって調べたら秋月で扱っているみたいです。

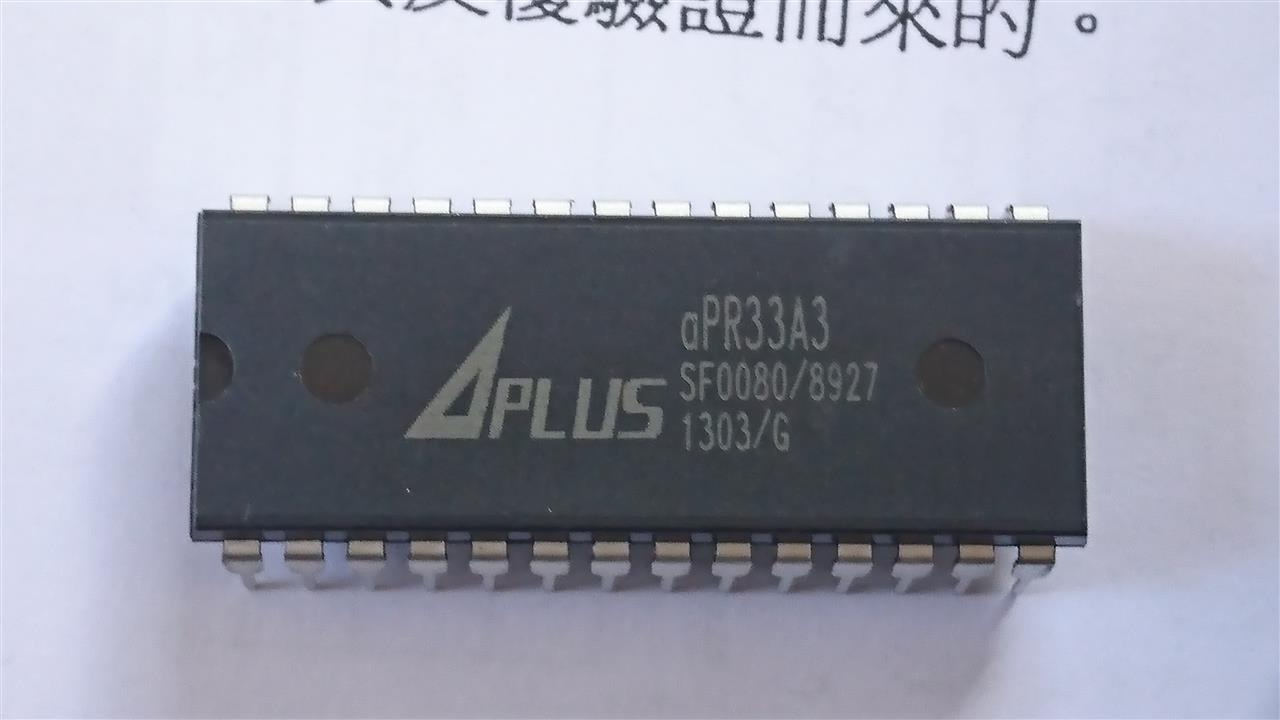

私がＣＱマシンを作った時と同じメーカーの石を使っています。


説明書は英語か中国語かお好きな方でどうぞ。
ＥＣＭが２つも入ってました。ラッキー。

二人羽織りハンダづけで（私にとってはエクストリームハンダ付けhi）製作したいと思います。


各局ありがとうございました。
しばらく工作のネタには困らずにすみそうです。

今回、会場に勤めるフレンド局のご厚意で、ＱＲＰ電力計のチェックをしてもらうことになりました。

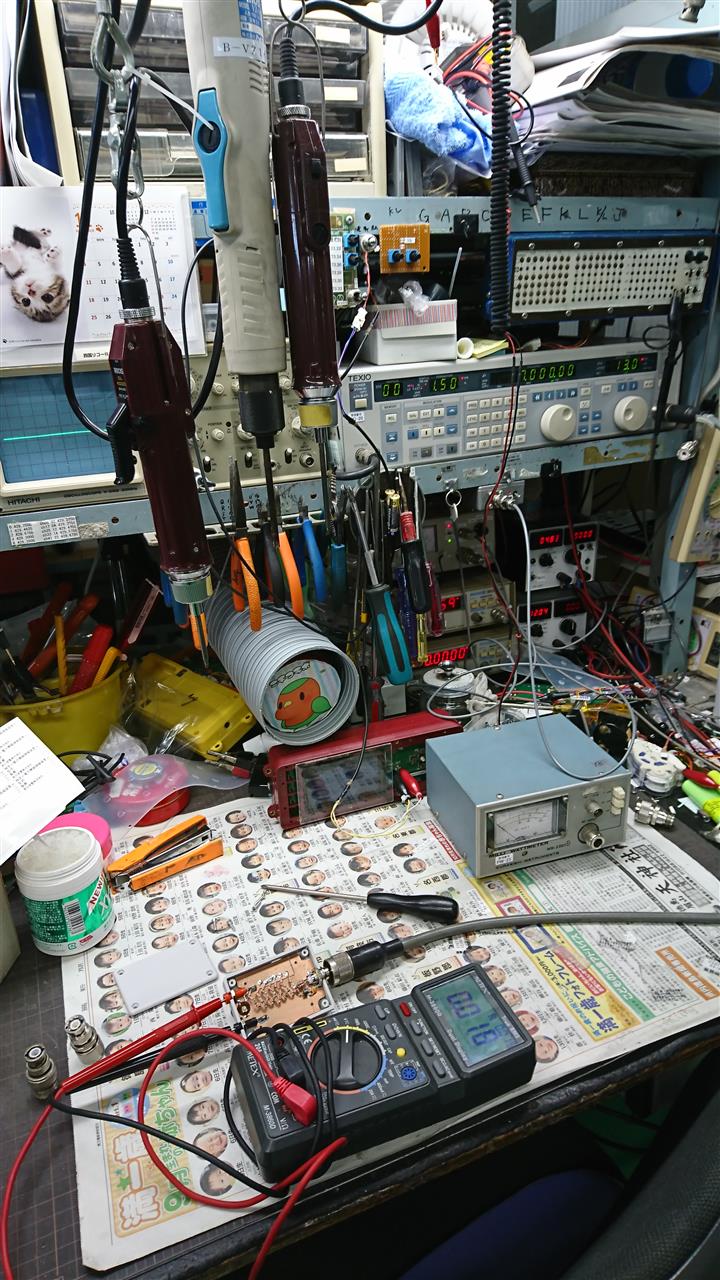

さすが、プロの工作ベンチ。機能的に機器類がセットされています。（４Ｓできているかは別としてhi）
このデスクで自社製品の修理を行っているのだそうです。


今回はＳＧから１３ｄＢｍの出力を出してもらって、ＱＲＰ電力計でどれぐらいの表示が出るかを確認しました。


ＪＲＣのホームページより。
１３ｄＢｍは電力換算で１９．９５ｍＷ




ＳＧで７ＭＨｚ　１３ｄＢｍを出してもらって、、、


１９ｍＷ
なかなかいいんじゃないでしょうか。
シロウト調整にしては実用範囲内の誤差かと思います。（自画自賛）

ちなみに接続のために数個、変換コネクタを持っていってましたが、「そんなん要らんよ～」ってダイレクトで接続していました。
ＮコネクタとＢＮＣって相性いいんだ、知らなかった。



４３０ＭＨｚでは、


１６ｍＷ　ちょっと苦しいですね。目安にはなる程度かな？

結論としては低い周波数から１４５ＭＨｚまでは数値も安定して使えそうです。（＾＾

ＳＧの出力がこれで目いっぱいで、２０ｍＷピンポイント測定となってしまいました。
電力が上がるにつれて、そのままリニアに変化できるかはダイオードの性能にかかってきますが、アマチュアのお遊びですのでまぁよしとしましょうか。

何よりも信頼のおける測定器で測ってもらってある程度の結果が得られたので満足です。

ちなみにこのＳＧは１００万円するそうです。
定期的な校正もお金がかかるようで、さすがプロだなって感じです。
