今日は１５時に子供を学校まで迎えに行って、みんなそろって病院でインフルエンザの予防接種を受ける予定でした。
なので作業のリミットは１４時５０分。


ネコちゃんも不安げに見てました。


なんとか時間までに同軸ケーブルを引き込むことができました。


インフルエンザの予防接種を受けて、夜になり、
室内の壁に要らん穴を開けてしまったのを、家人に見つかる前にリカバーをします。


適当な素材がないか探してみると、フォトフレームの背板（ＭＤＦ合板）がありました。
ホルソーで穴を開けて。


適当なサイズにカットします。
カッターで何回かなぞると切れました。


塩ビの中間ジョイントを、

真ん中あたりでカットします。


ペーパーで端面を磨きます。


あ～、家人に見つかる前にネコちゃんに見つかってしまいました。
臓物（断熱材）を引っ掻き回されてしまいました。orz


これを、接着剤で貼り付け。


ちょっとはこマシになりました。


さて今回、設置したＧＰの評価です。

変更点は、タワーは敷地内１０ｍほど北に移動。
地上高は８０ｃｍダウン。

前回設置していた時は８Ｄ－２Ｖ（２５ｍ）
今回は１０Ｄ－ＦＢ（１２ｍ）

先ほど県内のＯＭさん２局と４３０ＭＨｚでＱＳＯしましたが、今まではＧＰでカツカツだったところがメリット５でＱＳＯできるようになりました。
これは大きい進歩です。

また、ワッチしていると、ほとんど今までＧＰで入ってこなかった４エリア（岡山県玉野市の移動局）や香川マラソンコンテストのＣＱが聞こえてきました。

いい感じです。（＾＾）ｖ

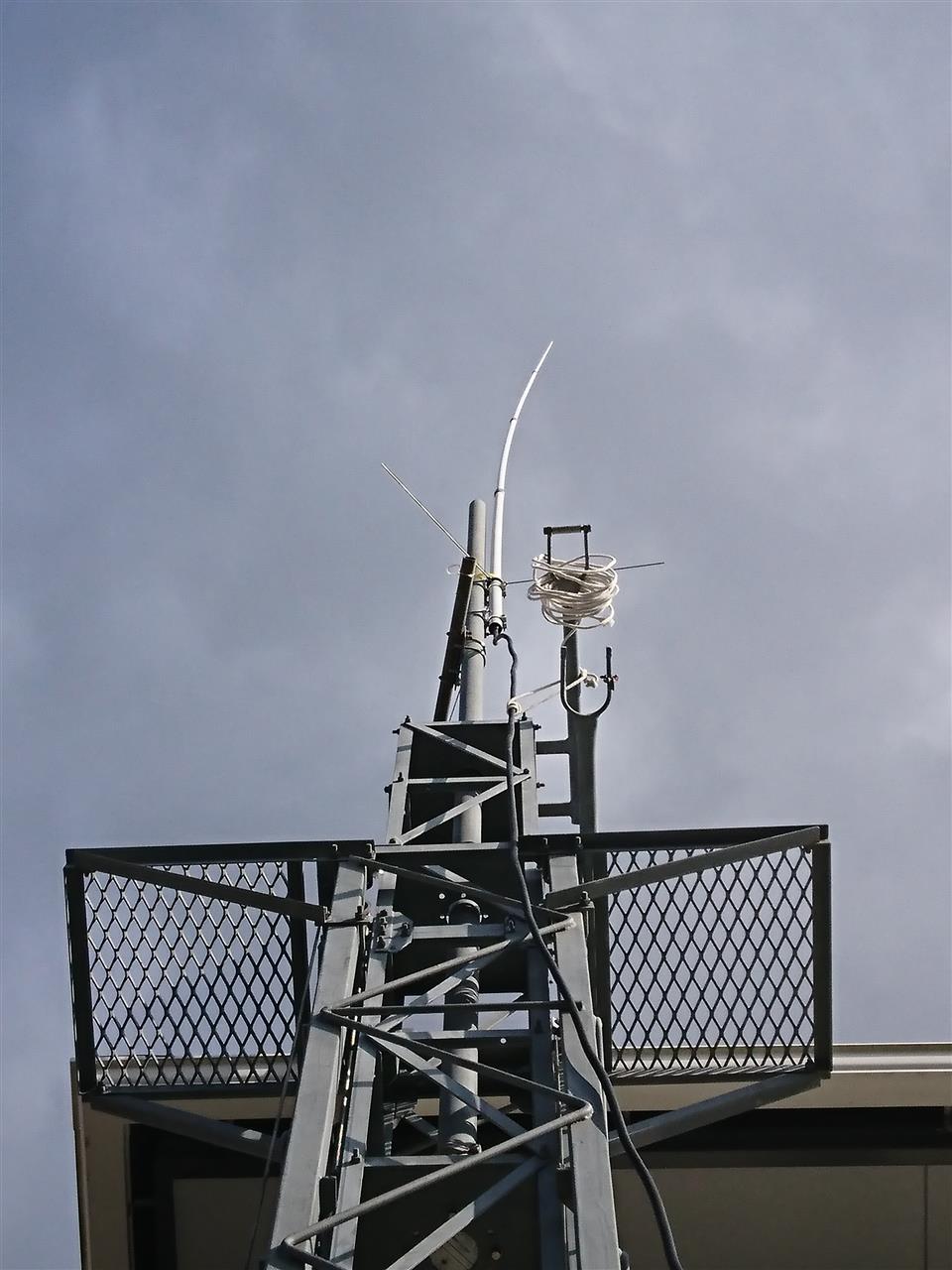

アンテナですが、昼から風の様子をみながらマストのてっぺんまで持ち上げました。


頑張った！

また後日、八木アンテナも上げるつもりなので、同軸はタイラップで簡易的に止めています。

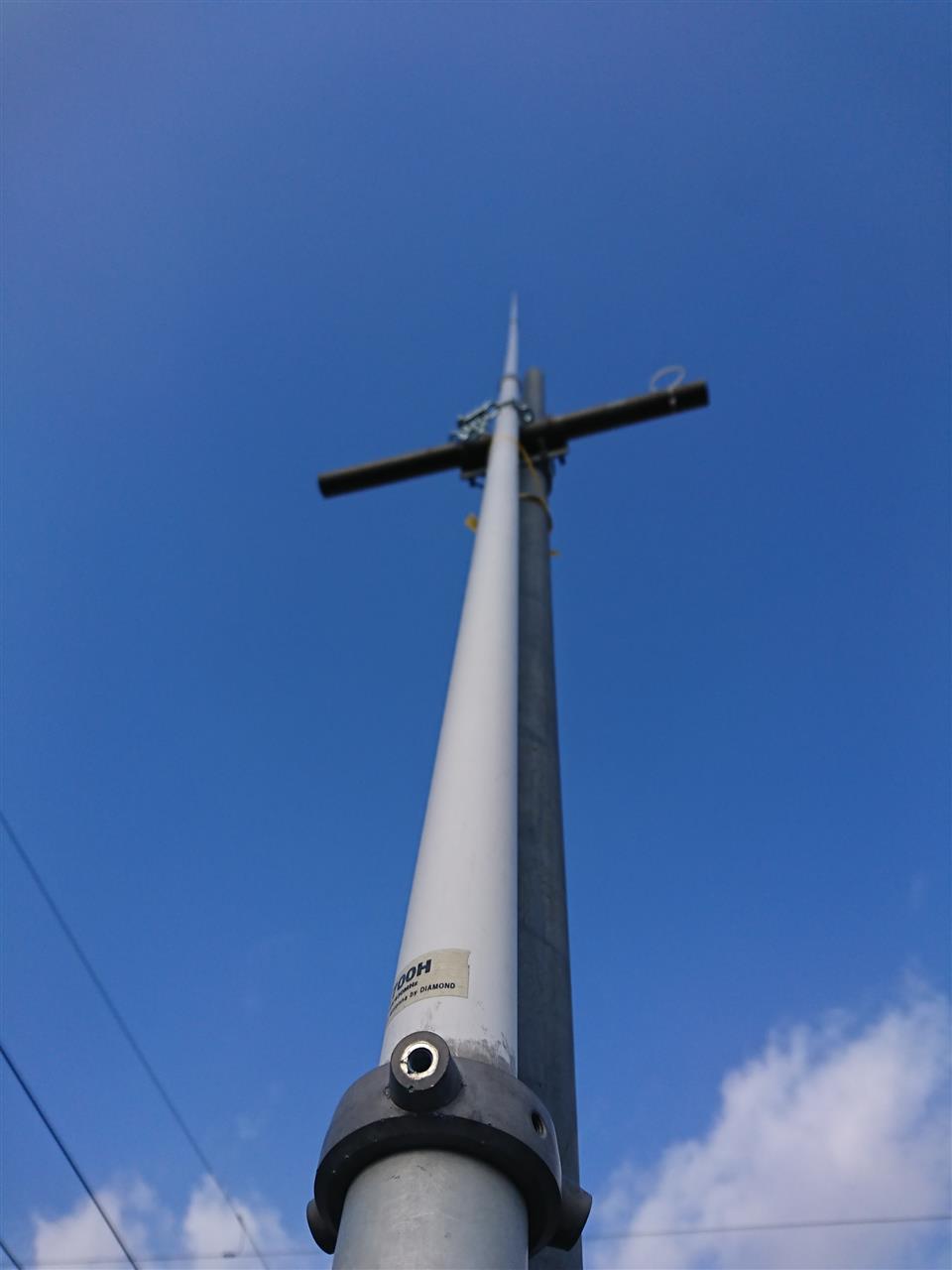

こうやって下から見ると７ｍあるアンテナも小さく感じます。


すでに同軸ケーブルを引き込む穴はあるのですが、最短で引き込めるように新たに開けようと思います。


室内から、「下地さがし　どこ太」で石膏ボードの奥に材木がないか探します。
これは簡単に言えば、石膏ボードに針を刺して堅いものに当たらないか見る工具です。
この辺いけそう。


ホームセンターツールですが、ホルソーを持っています。
色んなサイズが入ってて重宝してます。


こんな感じで刃をセットして使います。


ゴミ袋を広げて汚れないようにします。


キレイに開きました。
壁の中には断熱材が見えます。


あら～～！
断熱材を分け進んだら、構造材がおった。orz


仕方ないので隣に穴を開けなおしました。

ホルソーの関係で室内側は石膏ボードに穴を開けるぐらいしかできません。
今度は外の外壁から穴を開ける必要があります。


とりあえず、室内から基準となるセンターの穴を開けます。


外にキリが出ました。

狙い通りの場所でよかった。
外壁材のツナギの部分なら段になって、穴あけがやりづらいところでした。



無線機はケンウッド
ハシゴはアルインコ
足場を準備します。


外壁に穴あけ。
木工用のホルソーですが、がんばってくれました。

ただ、数年前に外壁リフォームをしたので奥にまだオリジナルの壁材があります。


ホルソーの刃が届かないので、円周に沿ってドリルの連続攻撃です。

なんとか貫通できました。


準備していた塩ビパイプ。
これを開けた穴に通します。
専用の接着剤が無かったのでハナクソボンドで接着。


今度はコーキングの代わりにお風呂場用のシール材。
これを使って、


雨水が入らないようにシールしました。

何回もタワーを登ったり降りたりしないように、準備物や工程を考えて作業しています。
今のところ順調です。

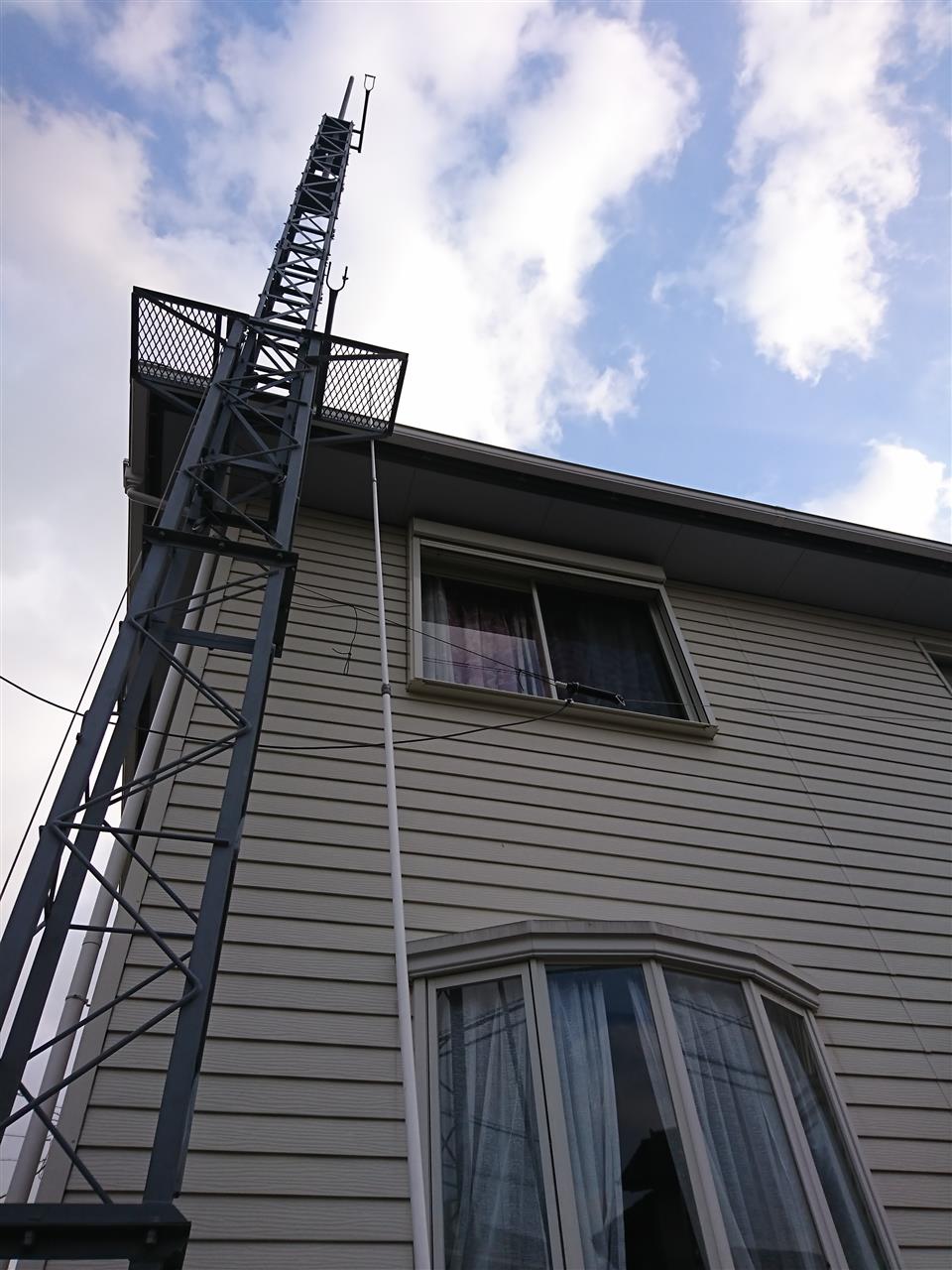

ＧＰを引っ張り上げてマストの位置まで持ってきました。
空が青いです。

アンテナは全長が７ｍもあるので風が吹いたら私の力では支え切れません。
マストの途中にチェーンで輪っかを作って、その輪っかに通しながら（ガイドとして利用しながら）マストまで持ってきました。


Ｕボルト２か所でアンテナを仮止め。
ふぅーっ、一安心。

同軸ケーブルを引っ張り上げます。


コネクタをアンテナに接続。
手でいっぱい締め付けました。
たぶん次はプライヤじゃないと緩めれないだろな。

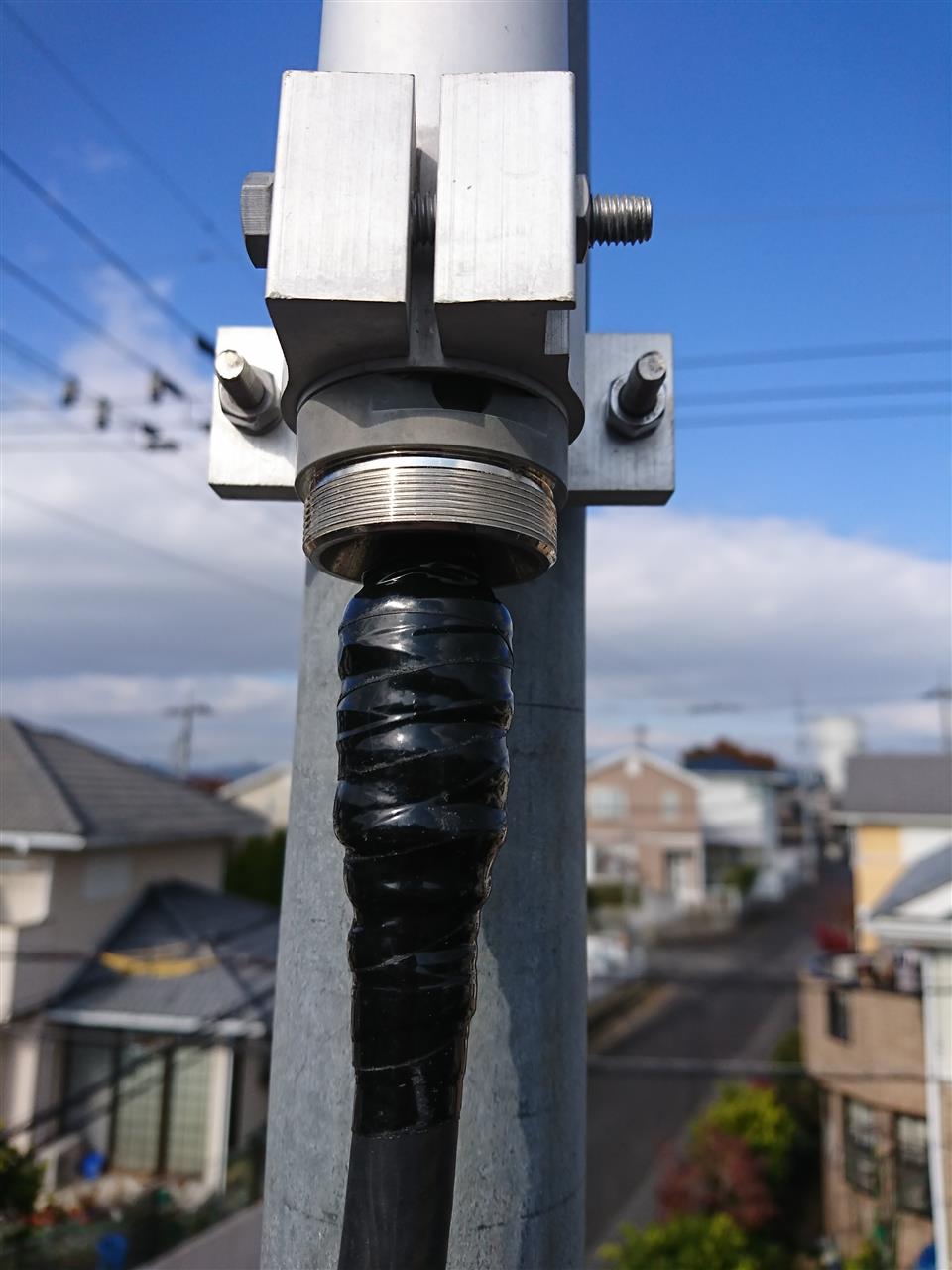

自己融着テープを巻きつけ。


ビニルテープを巻きつけ。


スリーブをネジ込み。


ラジアルを３本取付け。

ちょっと風がふいてきたな！
怖いので降ります。
屋根の高さぐらいと言ってもさすがにビビリます。




ちょっと風が収まるまでお昼休憩にします。

今日は休みです。
ＧＰアンテナを上げます！

まずは同軸ケーブルの製作から。

実験の結果、古い同軸でもさほど違いがないと判ったので、長さ１２ｍの同軸を使います。

このケーブルにはＮ型のコネクタが付いていたので適当なところで切断。
１０Ｄともなると、結構切るのが大変で万能バサミやペンチを駆使して切りました。

Ｘ７００Ｈは接続がＭ型なので同軸ケーブルにはＭ型コネクタを付けます。

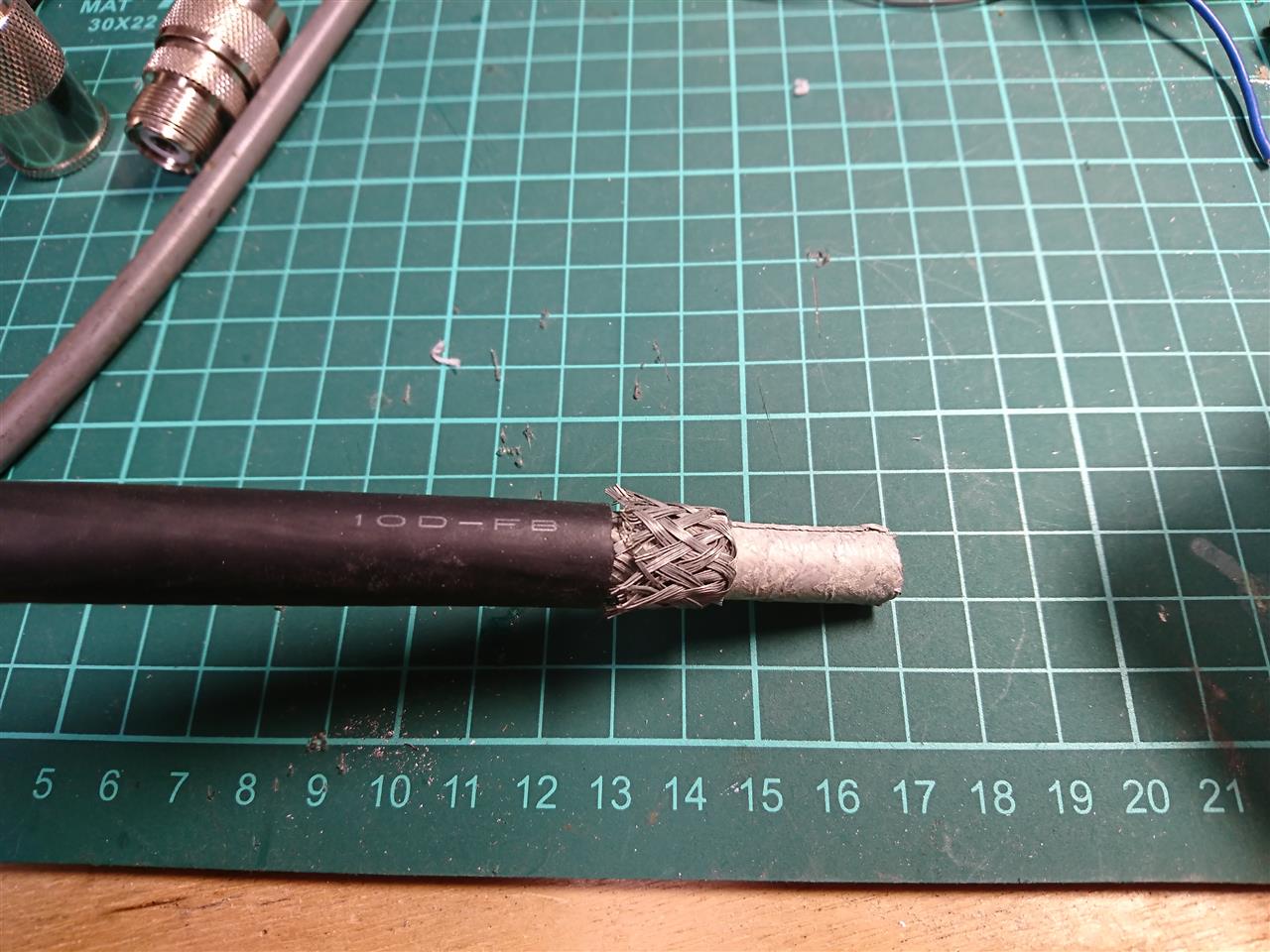

外皮を切り取ると、シールドのアルミ箔が粉を吹いていました。
気にせずパーツクリーナで清掃。


コネクタを入れて


大きめのハンダごてを使ってハンダ付けします。
１５Ｗのハンダごてしか持ってなかった頃は要らん時間ばかりかかってました。(^^;


できました。
無線機側のコネクタはまたシャックに引き込んだときに、同軸の余剰分をカットして取付することにします。

一応、アンテナから無線機まで１２ｍぐらいと見積もっています。
しかし、実際に測ったわけでなく、見当違いであっても困るので同軸ケーブルに１ｍごとに印を入れました。



ほかにもアンテナを上げるつもりなので、ある程度の長さを知っておけば準備もできるかなと。

同軸ケーブルの準備ができたところで次はアンテナ。

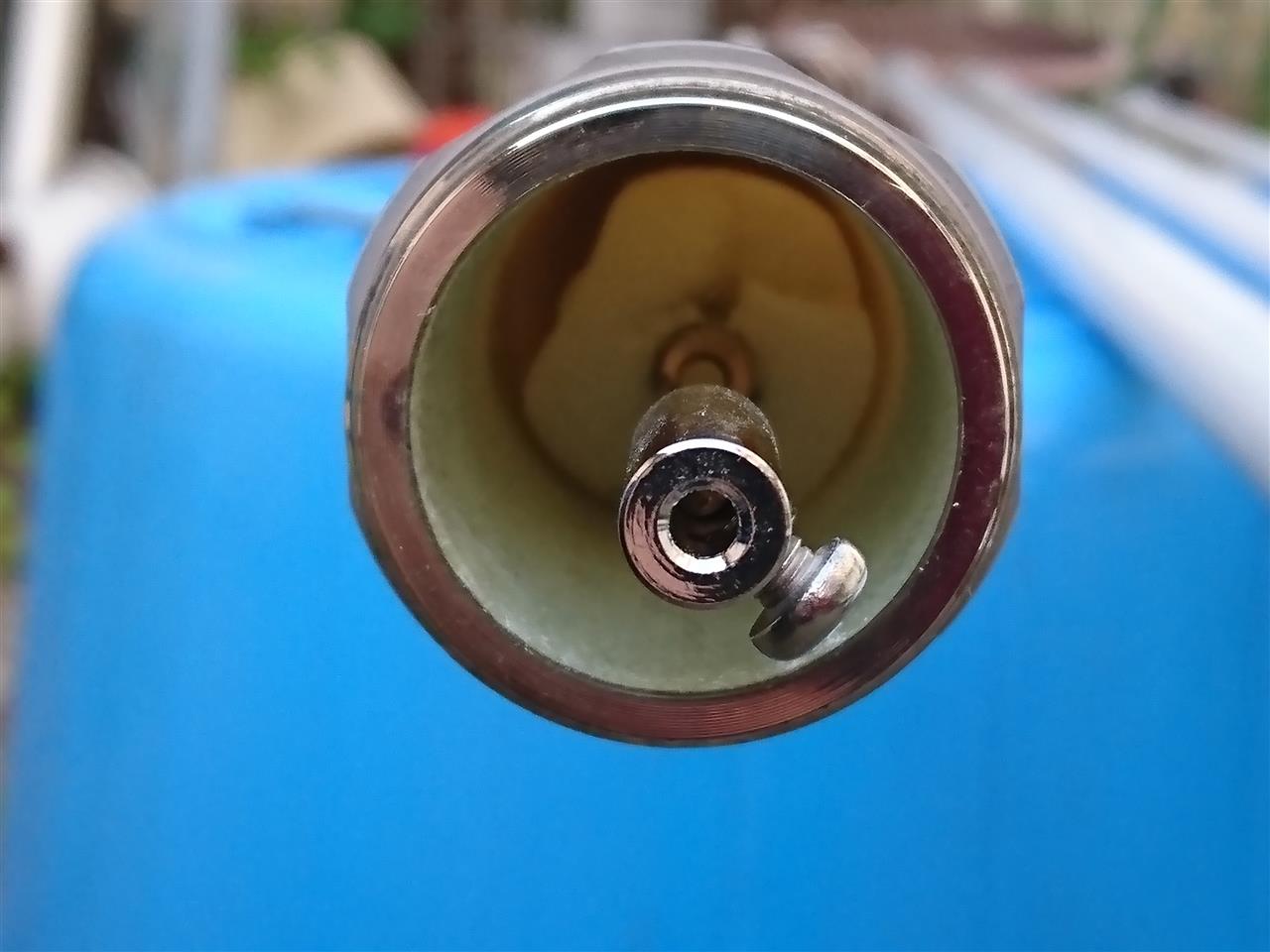

いったん分解しました。


中のインシュレータもちょっとくたびれているようです。
スポンジなのでそのうちもっとスカスカになるんだろなぁ。
今回はそのまま。

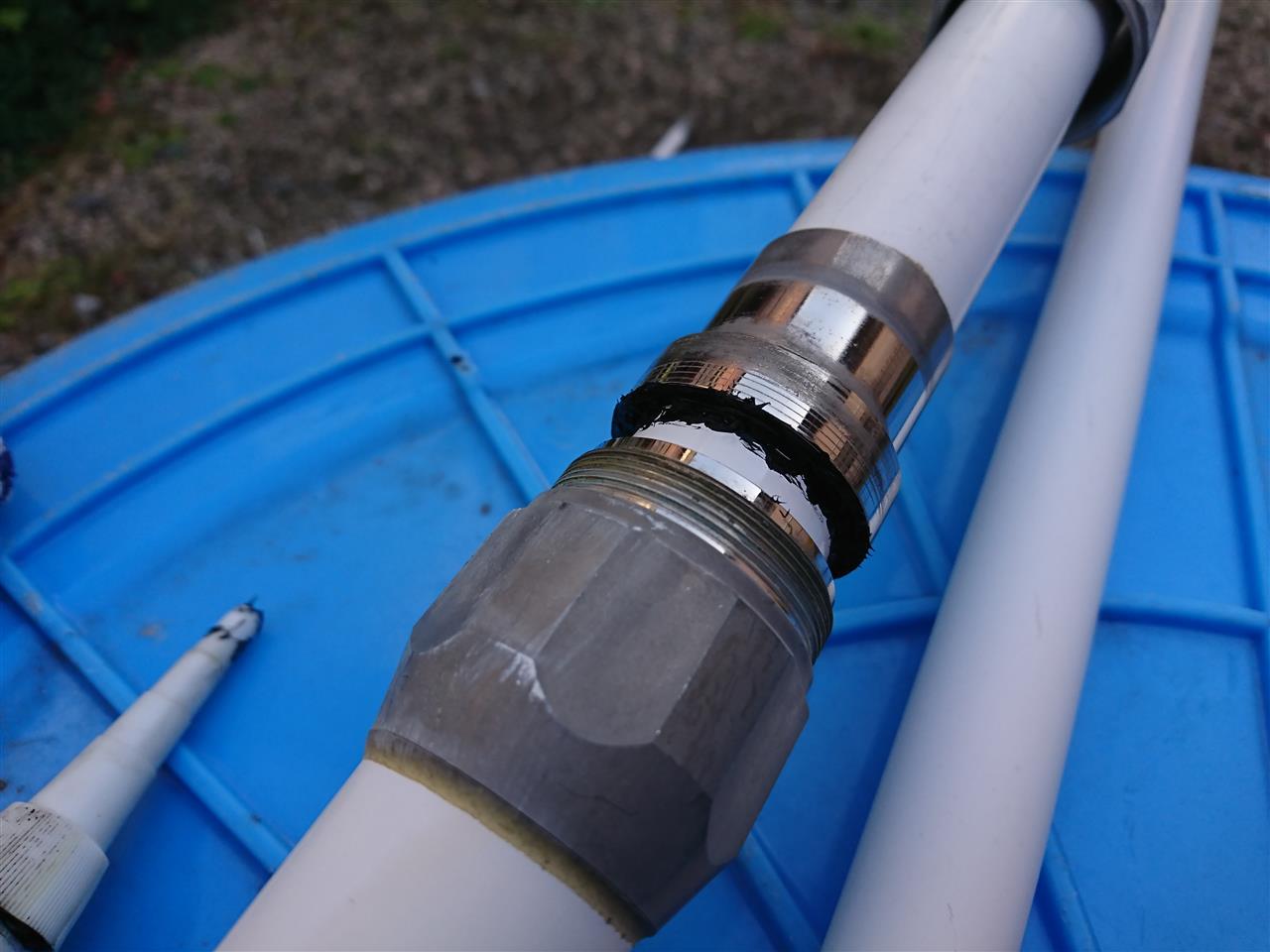

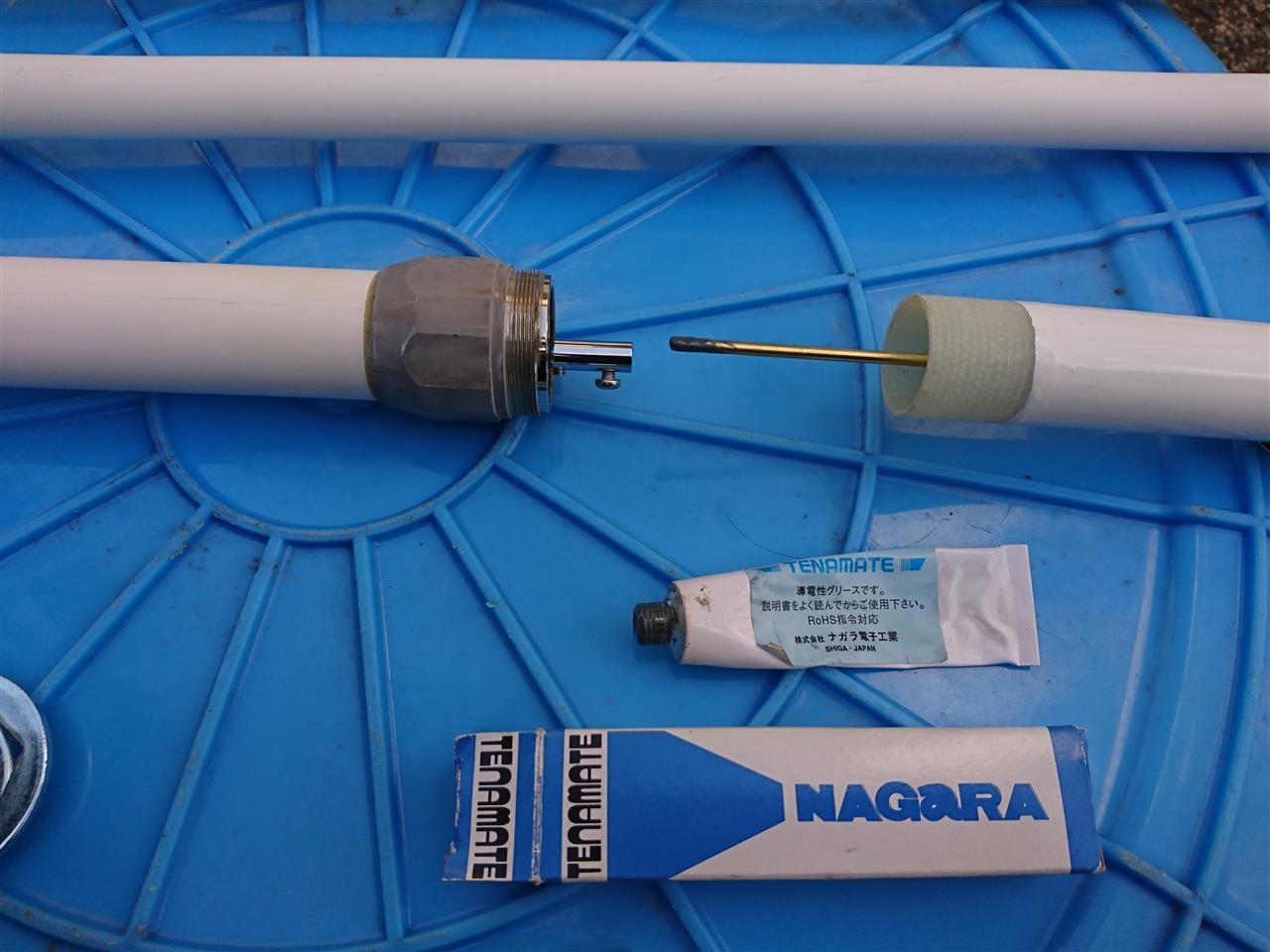

接続部分は導電性グリスを塗りました。
効果は・・・たぶん、気分の問題だと思います。


そのまま組んでもガスケットは機能しないと思うので、シールパッキンを塗布して組みました。
しっかりとレンチで締め付け。

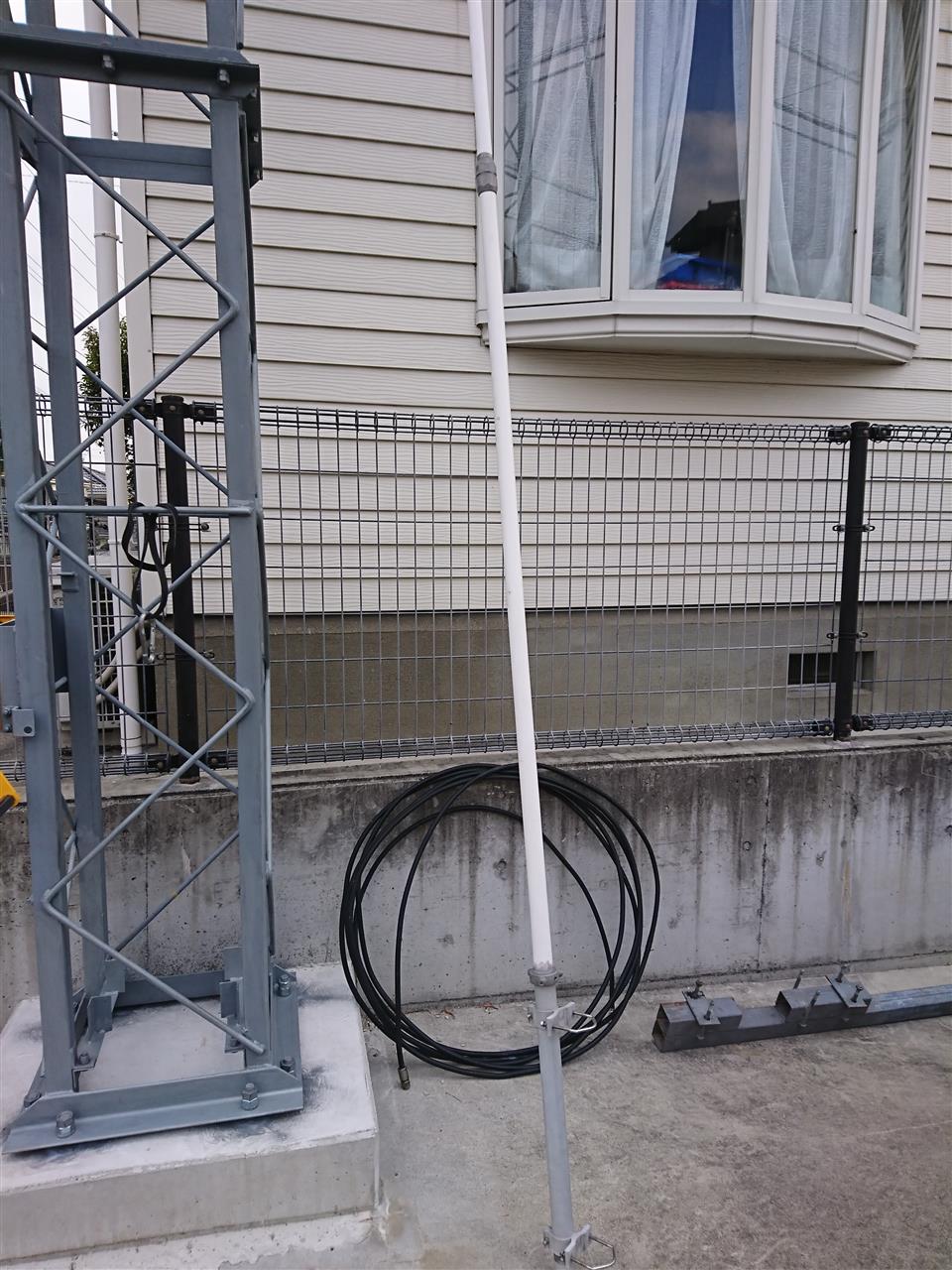

準備完了。

いまから上げていきますよ。
