今日は昼から穴の中に入りました。

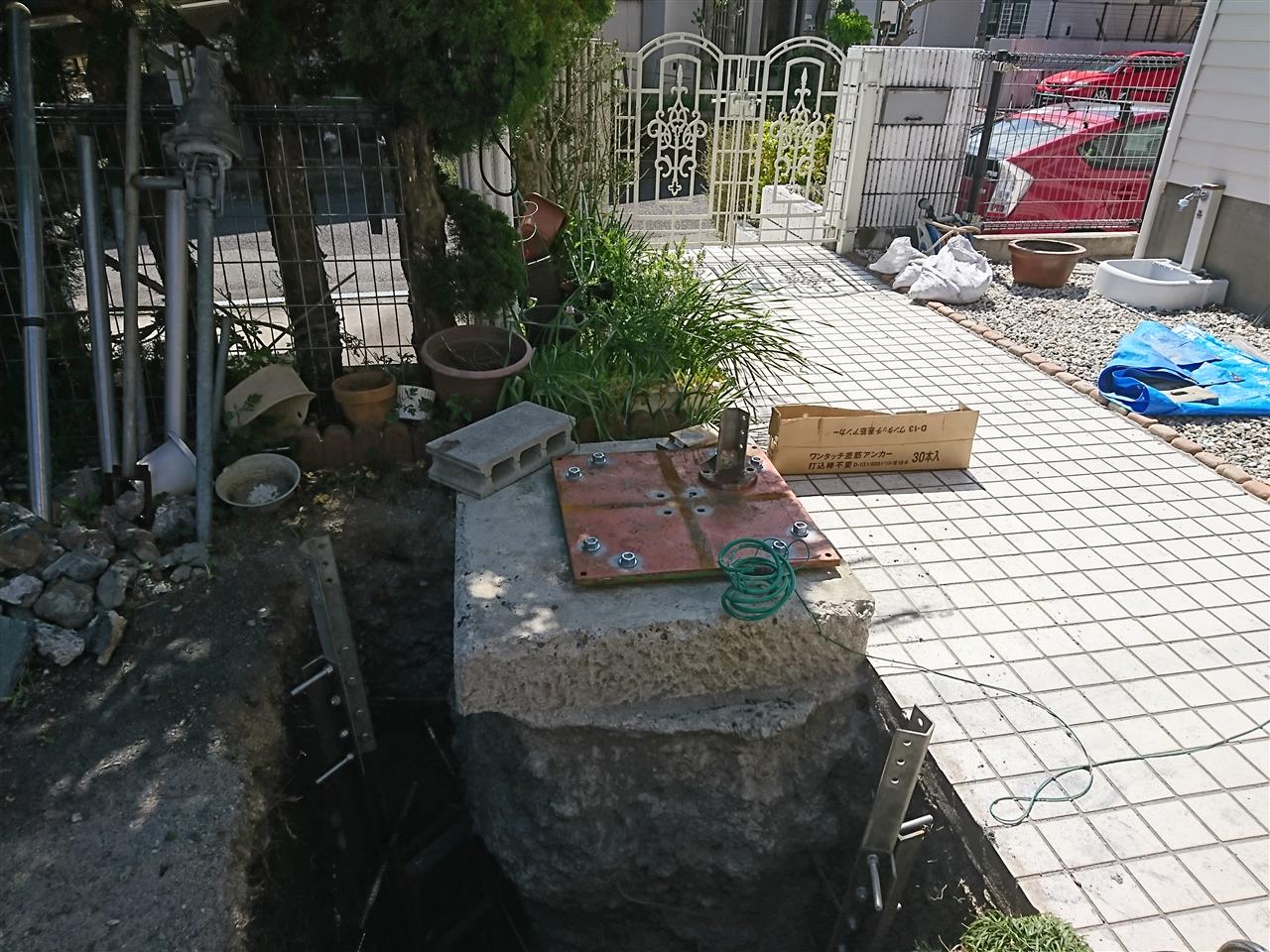

まずはアンカーを穴の中に入れてみる。



１本につき、６ｍｍ厚のＬアングルを２本使ったので結構重い。
ゆっくり慎重に下ろしました。

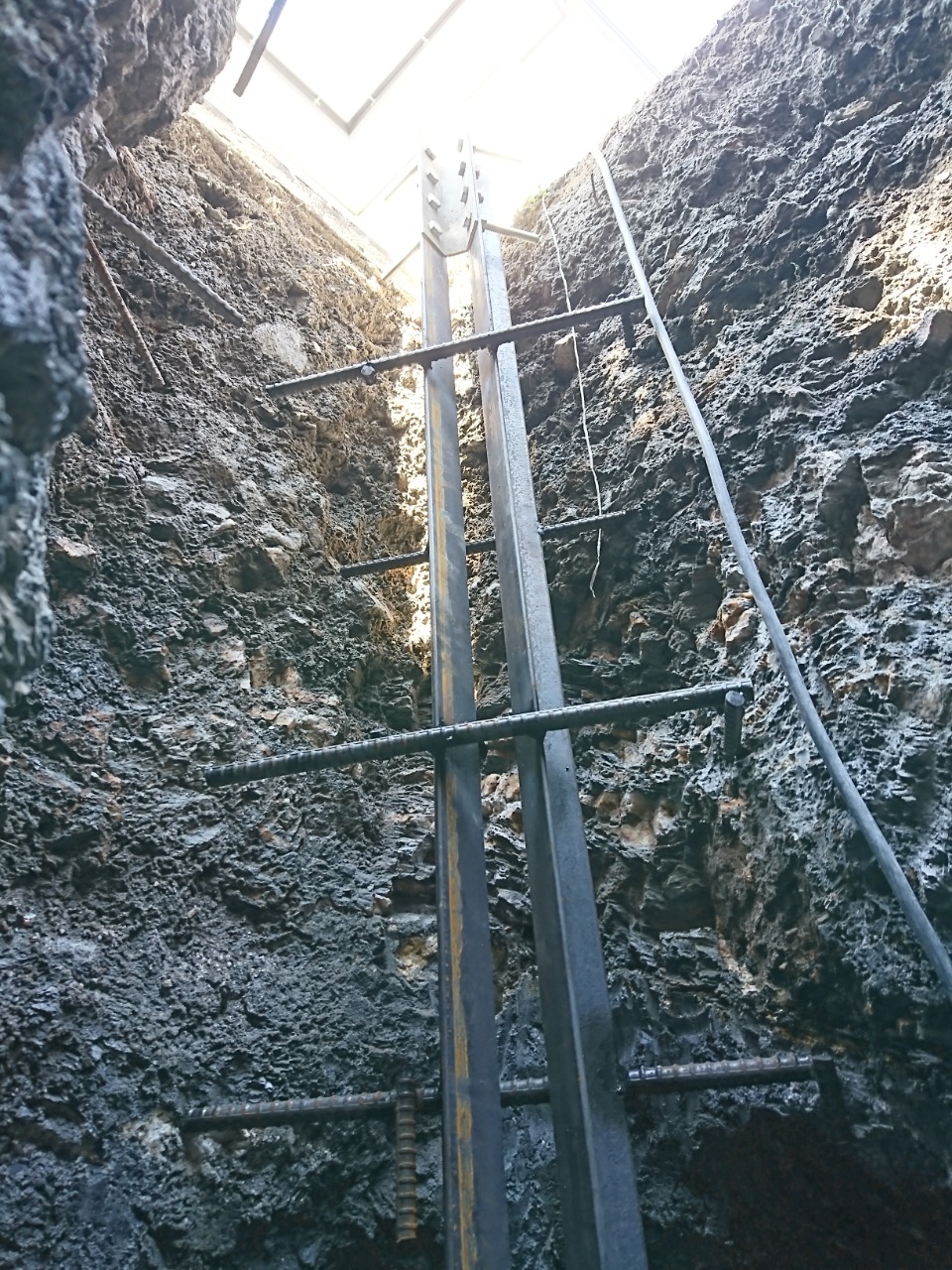

穴の中から見るとこんな感じ。


高さはパンタグラフジャッキで調整できる範囲に納まってそうです。
計算通り！



差筋アンカーを打ち込む穴を空けていきます。


適当にこんな感じかなーとポンチ絵を書いてみる。


下穴を空けつつ、最終的に１８ｍｍの穴を空けました。
赤いスプレーでマーキング。
印を付けておかないとどこに穴を空けたやら分からなくなってしまいます。（＾＾；


差筋アンカーは、こんな感じにセットして叩き込むと、

穴の中でクサビが拡がって、コンクリートに固定することができます。
今回はまだ穴を空けただけ。打ち込みは後日行います。

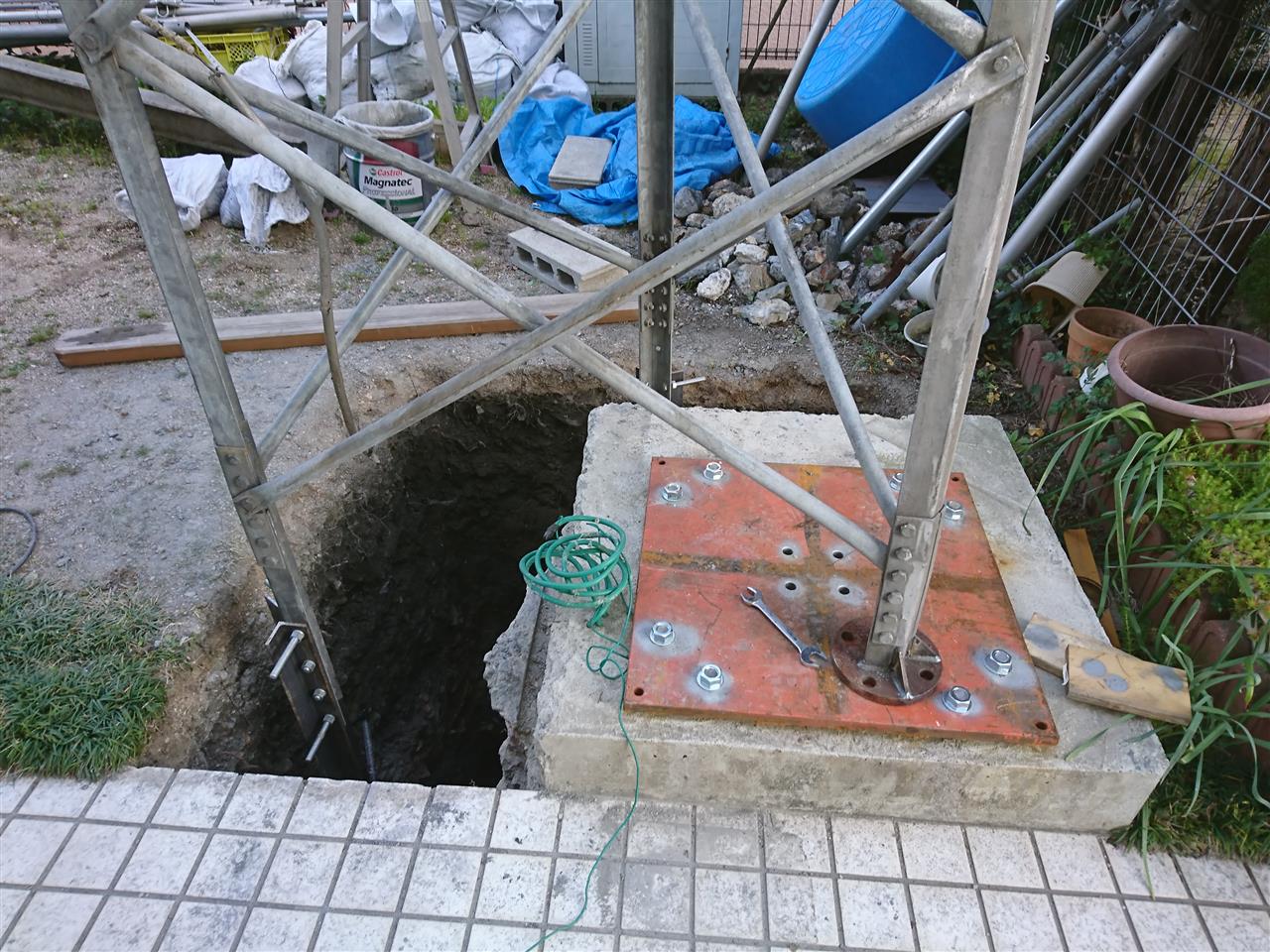

タワーの１段目を乗っけてみました。

一人で作業していましたが、アンカーをタワーにボルトで締結するのが難しい。
タワーの高さを合わせるため、穴に板を渡し、ブロックで高さ調整をしながらタワーを仮置き。
タワーを片側持ち上げながらボルトを入れていきます。
穴のセンタリングが難しい。腕が何本か欲しい・・・。

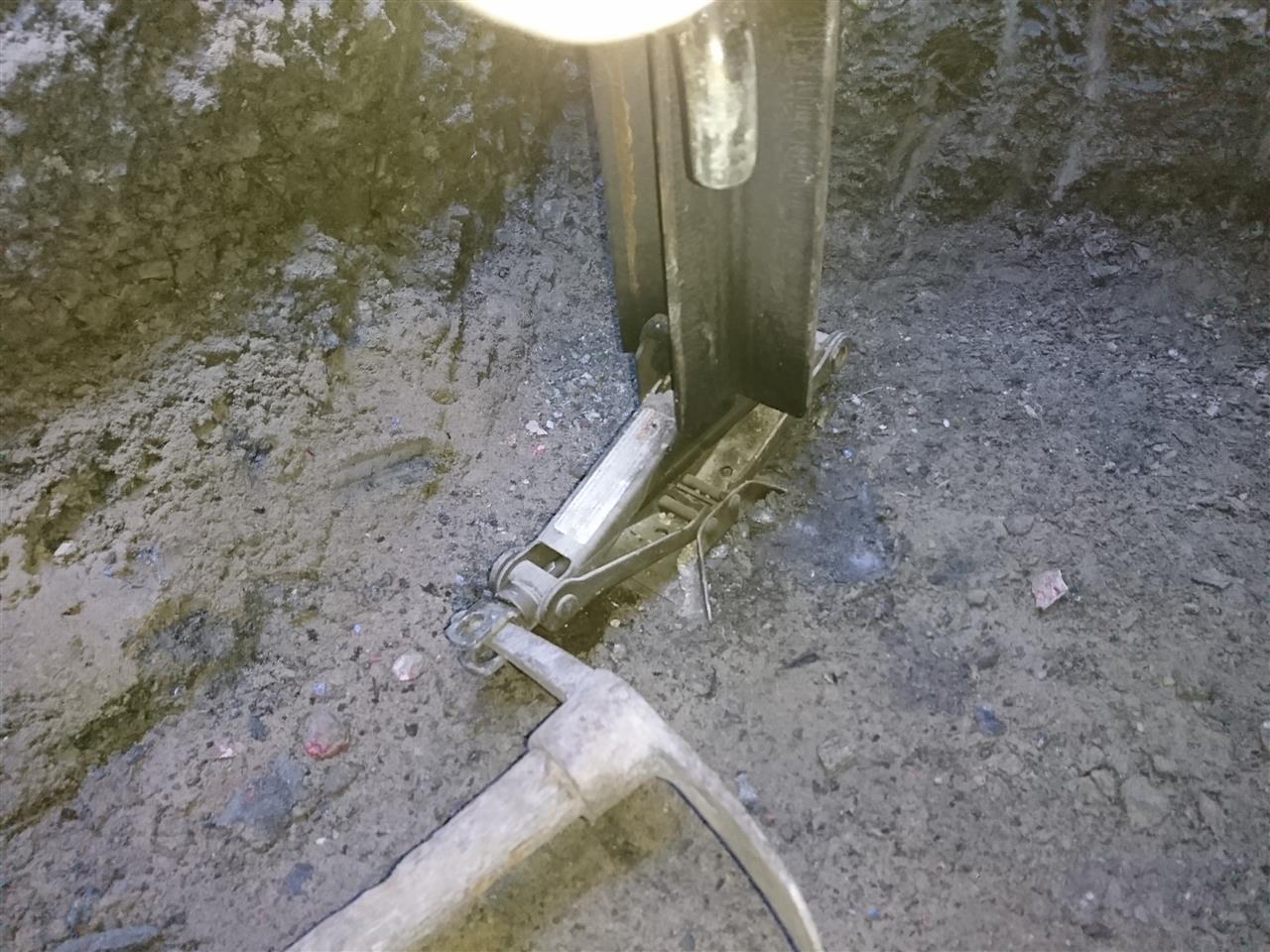

穴の中でジャッキで高さを合わせていると、、、、



おっと、危ないところでした。（－－；

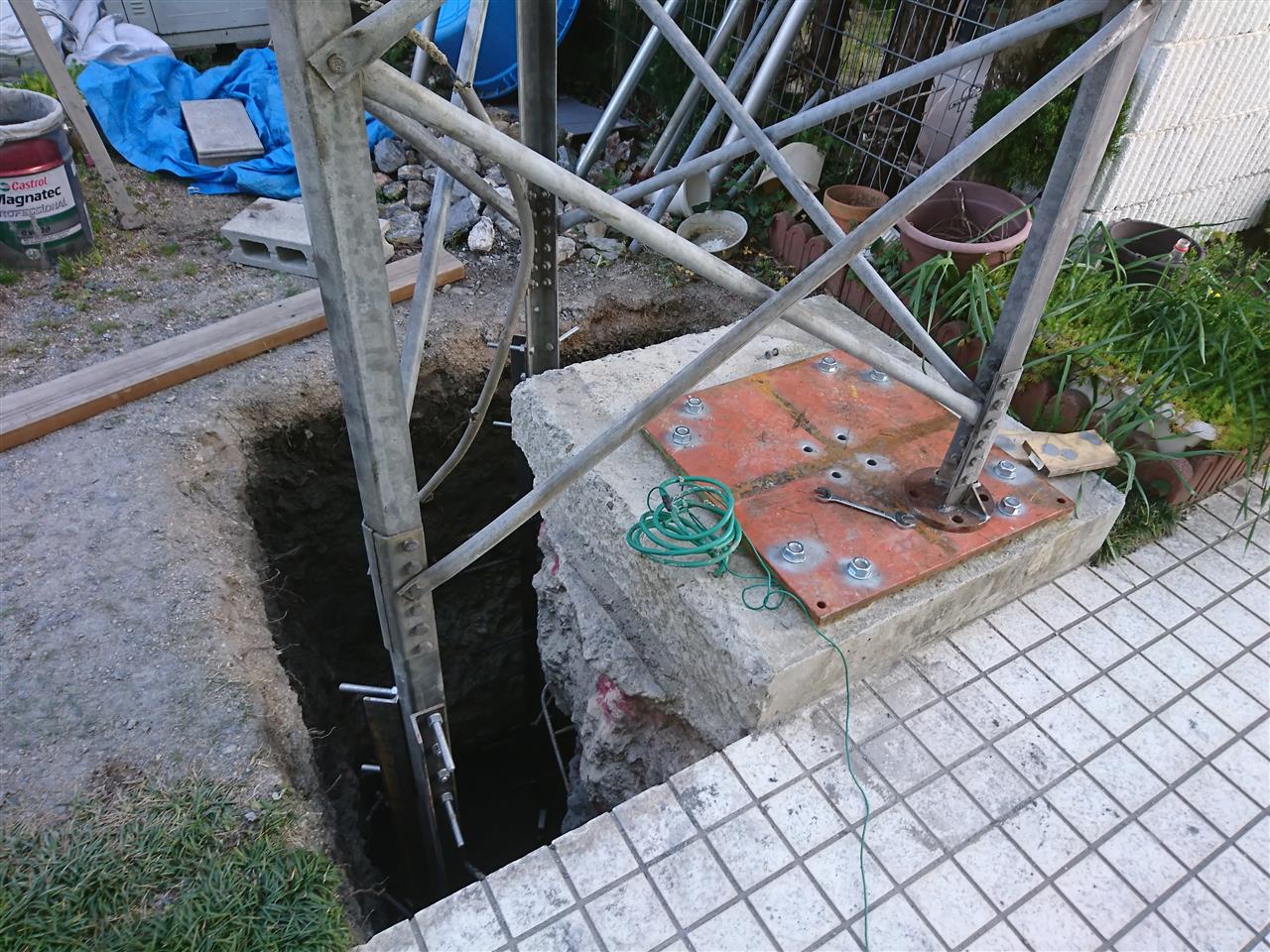

そんな苦労をしながら、とりあえず乗っかりました。



まだキチンと水平出しできていません。
どうやって水平出ししようかな？
三角タワーはどこを基準に測ればいいのかな？


あと、フランジを固定するための穴を空けないといけない。
１９ｍｍ厚の鉄板に４個。これは骨が折れそう。

それからそれから、
コンクリ面の表面を高圧洗浄機で洗浄するのと、配筋と、型枠作り。

まだまだミキサー呼ぶためには下準備が必要です。

ＪＲ－６０は毎晩ちょっとずつツツいています。


最近、太い方のハンダの消費量が増えています。（＾＾


シャシ内の配線作業は終わりました。
一部、コンデンサで不足しているものもありますがそれはおいておいて、
これから部品を取り付けていきたいです。


フロントパネルを付けたら机の上にひっくり返せなくなりました。
トランスとか付いて結構、重たいので変にストレスかかると部品が壊れそうで。


パソコン椅子の上に置きました。
これならクッションの上で荷重が分散して良さそう。
左右に回転するし、上下にも調整できてハンダ付けしやすそうです。






右側はだいぶ付きました。




左側もちょっとだけ取付け。

いまこんな感じです。

今日と明日の２連休です。

子供たちは昼から帰ってきて、これから５月の連休明けまでお休みです。
いいなぁ。

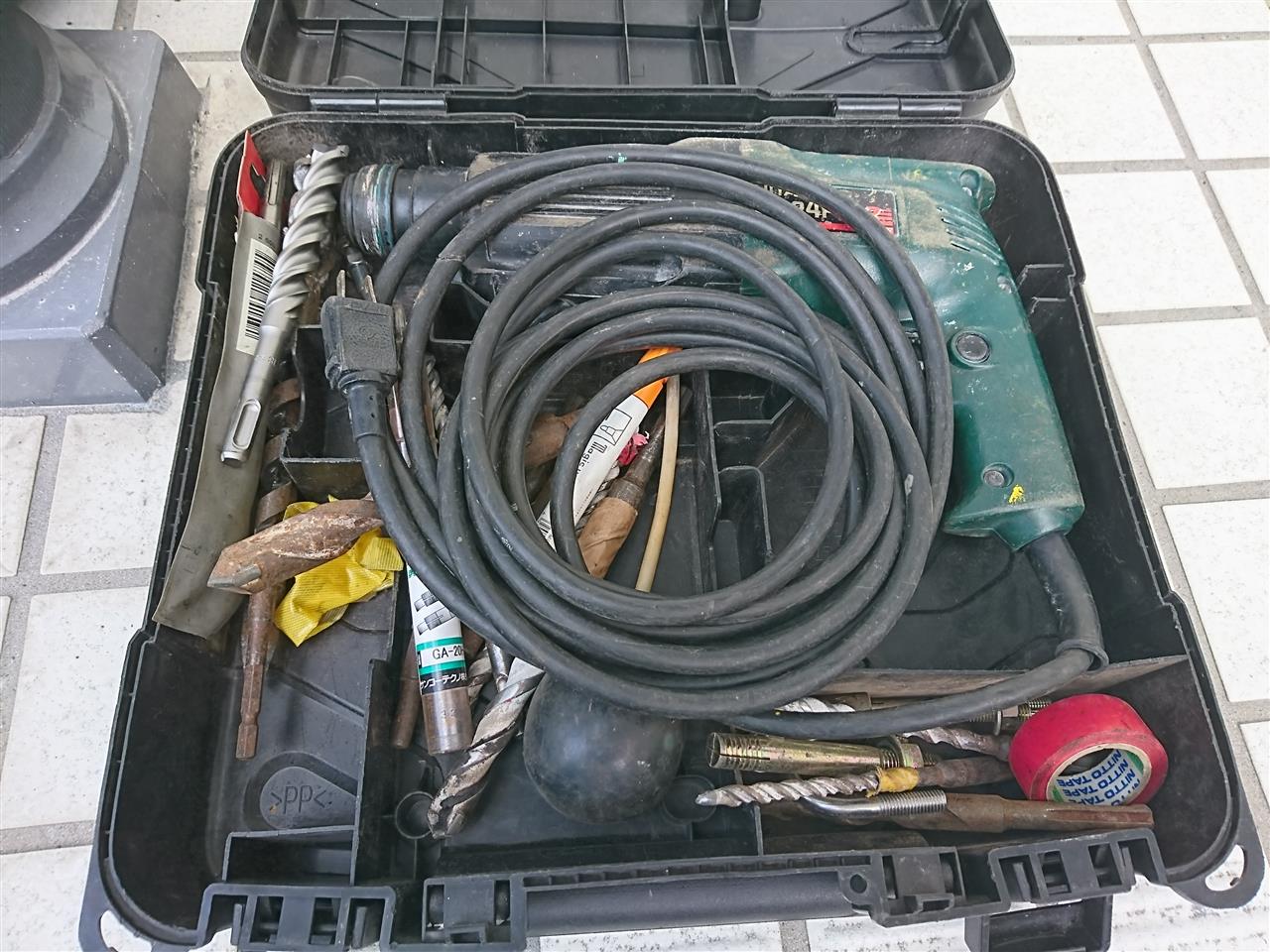

さて、今朝、義父に振動ドリルを借りました。


コレ

差筋アンカーを打ち込むために１８ｍｍの穴を開ける必要があるためです。

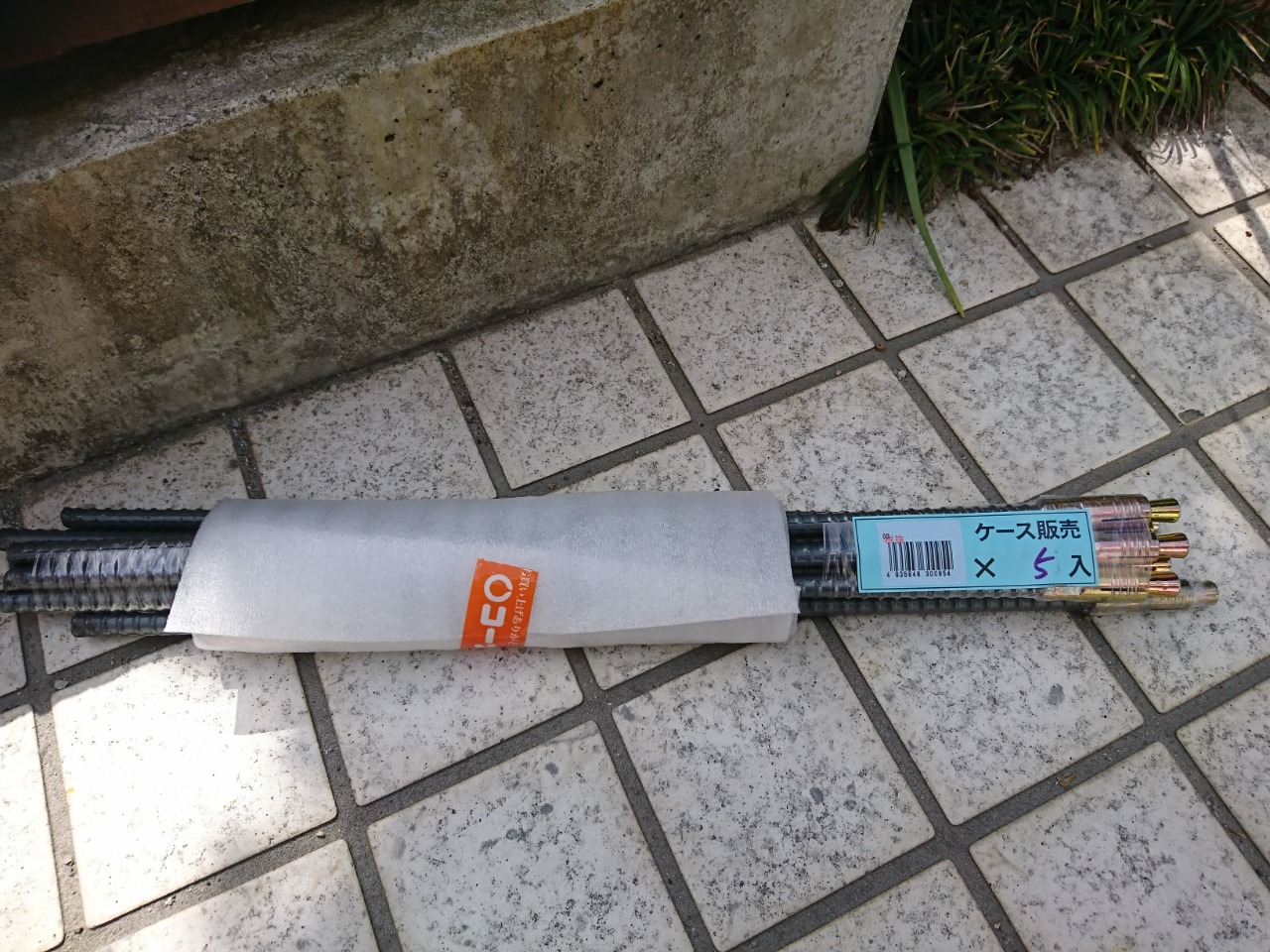

差筋アンカーは１３ｍｍの物を準備していますが、追加で１０ｍｍの差筋アンカーも買ってきました。

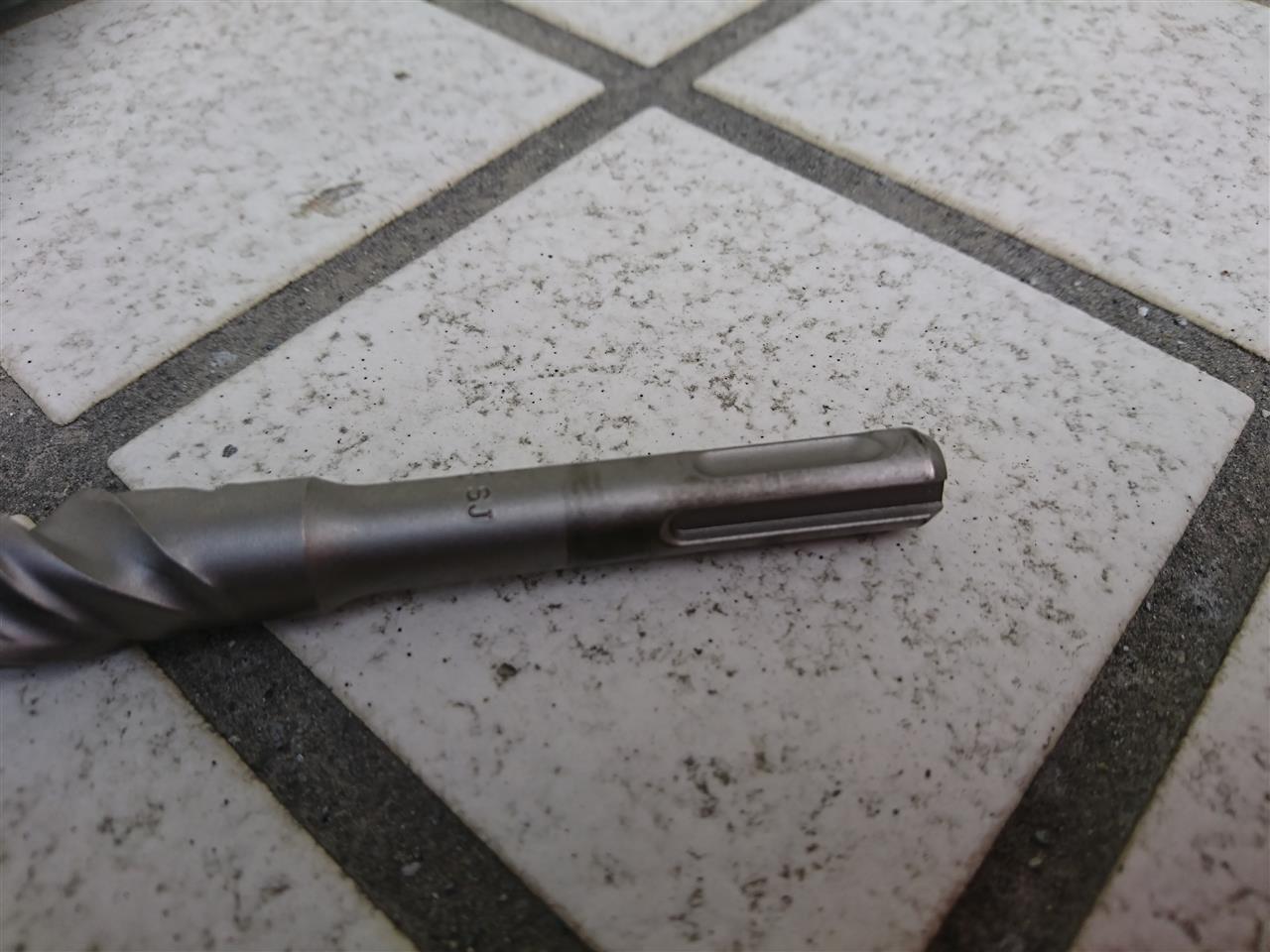

さて、借りたキリはこのような形状でした。

以前からホームセンターでキリを見たときに、チャック側がこんな感じになってるのを見て、どんなふうにして取り付けるのかな？と思っていました。
（いままで三つ爪のチャックしか使ったことがない）


こんなチャックで、ワンタッチで取付けできるようです。
汎用のキリは掴めませんが、キリ交換の作業性はよさそうです。

義父にはついでにアンカーフランジも溶接してもらいました。
時間のある時でいいよと言ったけど、すぐに作業してもらえました。
ありがたい。


こんな感じ。




垂直出しは定盤の上でスコヤでとって、ＴＩＧで仮止めからのアーク溶接でつけてもらいました。

ステーとなる三角の部材もあらかじめ持ってるんですね。
いろんなサイズの鋼の三角ピースが置いてありました。
その中の適当な大きさのを２つ補強として付けてもらいました。

タワーの重要な部分は本職さんにやってもらえて安心です。


さて、これから穴の中に入ります。
