ＯＭからクリエイトデザインのローテータをいただいてました。
動くかどうかわからないと、部品取りも含めてもらってました。
タワーにはこれを整備して取り付けたい。

クリエイトデザインのローテータＲＣ５
こちら

あ、ネコが横切った・・・(^^;)


３個のうち程度の良さげなローテータは出力フランジ（四角いターンテーブル）のネジがカジってボロボロ。
さらに偏心してマストの荷重を受けていたのか摩耗があります。

雌ネジはヘリサートを打ってもいいのですが、一応部品取りとチェンジしたいところです。

では分解していきます。
シャフトのセンターについているビスを取り外し、出力フランジを取ります。


スコンと外れると期待したのですが取れません。


潤滑剤を吹きながらハンマーで振動を与えつつ抜きましたが抜けない。
なんか引っかかってる様子。


ポロっとなんか出てきた。
キーが割れって引っかかってるっぽい。ｏｒｚ


にっちもさっちもいかないので破壊することにしました。
アルミなので簡単に切れるだろうと思ったけど甘かった。
かなり固くて強度の高いアルミのようです。
弓ノコでは全く歯が立ちませんでした。

アルミで砥石の目が詰まるのでやりたくなかったけど、仕方なくサンダーで切り飛ばし。
と言ってもサンダーでも切断するのは大変なくらい堅かったです。


切断側からプッシュしてやっと外れた。

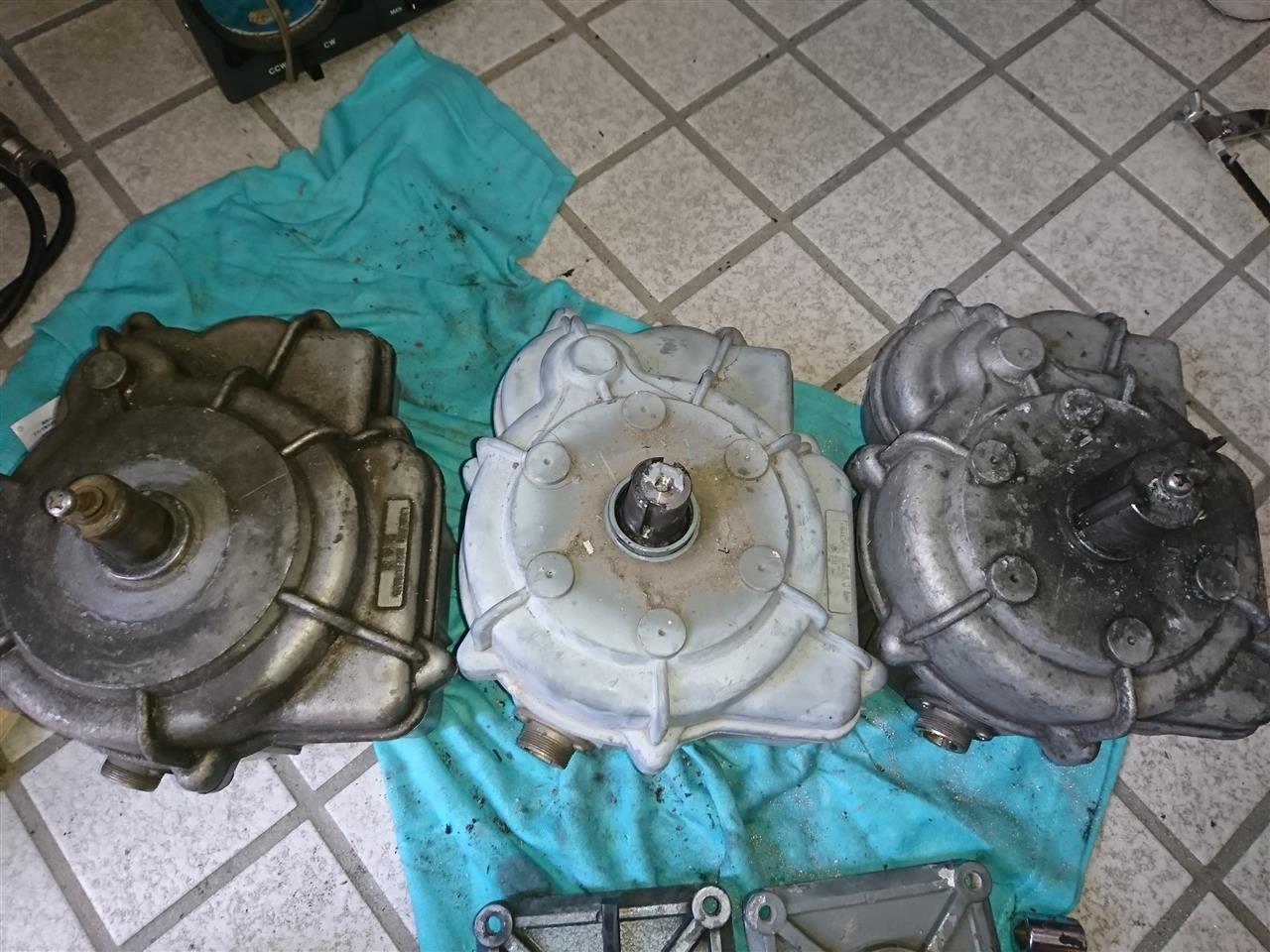

ローテータ３つありますが、どれもシャフト周りの構造が違います。
左から、
キーが１個タイプ
キーが２個で幅が狭いタイプ
キーが２個で幅が厚いタイプ

ちょこちょことモデルチェンジしていった感じがします。


もちろん出力フランジは合わず。

クリエイトデザインに出力フランジに刻印されていた品番ＭＣ６２の見積もりを問合せすると、１個３８００円だそうです。
ただ、メインシャフト径の変更に伴って取付穴が変更されてて、旧仕様の場合は在庫がなく供給できないそうな。

MC62 (RC5A-2, RC5A-3用)
旧仕様 ＝ φ24.4
現行モデル ＝ φ31
※'95年4月頃より変更

早速、シャフト径を測定。

３１ｍｍでした。セーフ。
とりあえず、明日、注文しよう。


コントローラをつなげると、とりあえず動作はしている様子。
ひとまず安心。
では、分解してチェックします。


ケースを開けるために１０ｍｍのボルトを外しますが、３か所ほどボルトとボデーのクリアランスがキツすぎて工具が入りません。ｏｒｚ
割とスリムなネプロスのオフセットレンチも当てることができず、やむなくスパナで緩めました。



ケースを開けました。
割とキレイな感じです。

クリエイトデザインのローテータＲＣ５はモーターの種類によって３種類あるようです。

ＲＣ５　　６ｋｇ／ｍ
ＲＣ５Ａ　１６ｋｇ／ｍ
ＲＣ５Ｂ　２２ｋｇ／ｍ


このモータはどれにあたるのかネットを調べてみたけど分かりませんでした。



モーター単体で６ｋｇあるのでＲＣ５Ａっぽいです。

先日、ケンプロのマストベアリングをオーバーホールしましたが、レース荒れで若干ゴリ感がありました。
アルインコのマストベアリングもあるので、これも整備して比べてみたい。

アルインコのマストベアリング


コレ↑

もちろんＯＭからのいただきモノで、どんな使われ方をしていたのかも分かりません。


マストの固定ネジにはカジリ防止用にグリスが塗られてありました。
かなり多く塗られてありました。(^_^;)


中を開けると、ベアリンググリスが外に漏れだすぐらいタップリ充填されていたので一度、整備されてるようです。


ベアリングボールとマスト固定ボルトはパーツクリーナに漬け置き。


肝心のベアリングボールを受ける部分ですが、やっぱり荒れていました。orz
これは新品じゃないので仕方ないですね。
とあえず気にせず組んでいきます。


ボデーは塗装もされていたようで、できる限りワイヤブラシで落としました。


洗浄が終わったベアリングボール。

程度はそんなに悪くなかったけど、せっかくなのでこの前買ったのが残ってるので交換しておきます。


上の段のベアリングボールは３５個


下の段のベアリングボールも３５個でした。

パチンコ玉をセットしてると、なんか花火職人になった気分です。ｈｉ


シールパッキンを薄く塗ってネジ４本で固定して完成。


塗装しておいた方が見栄えいいかな～と塗装しました。
ミッチャクロンで下地を吹いて、安物スプレーで塗りました。



左：ケンプロ
右：アルインコ

廻した感じですが、まぁ、どっちも所詮中古。
似たり寄ったり、目くそ鼻くそのゴリ感でした。(^－^;)
