そろそろ折り返し地点。

ウオームの加工ができたので、ウオームギヤボックスを組み立てていこうと思います。

ハウジングロワはある程度掃除ができています。
仕上げにパーツクリーナで洗浄しました。

グリスは先日使い切ったので、コーナンで買ってきました。
展示していた中で真ん中ぐらいのグレードの二硫化モリブデングリス。

大きいカートリッジ式のグリスを買えば安いのでしょうが、たくさんあっても保管が大変なのでこれぐらいのサイズが丁度いい。（＾＾；

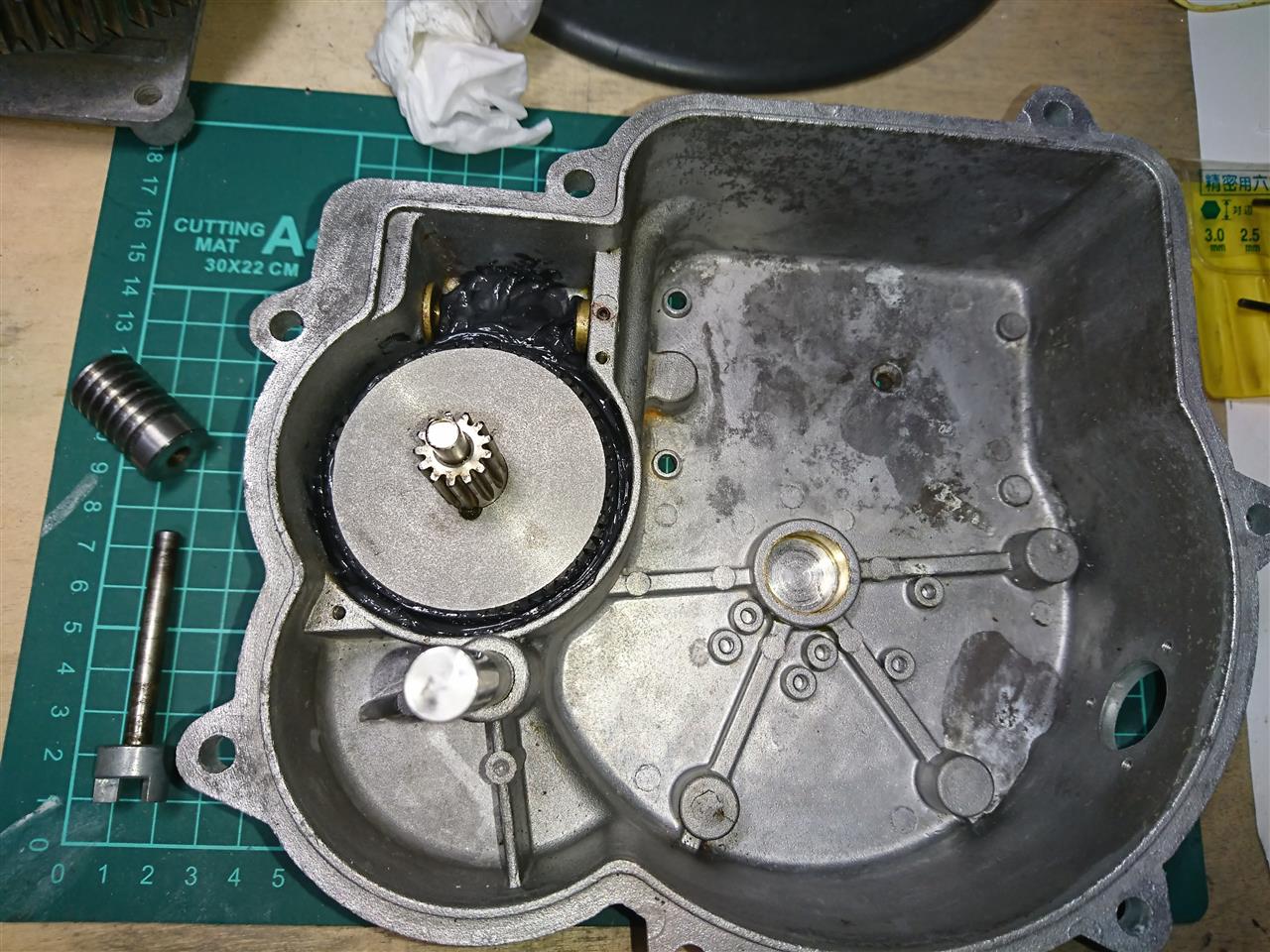

ギヤボックスの底にグリスを注入して、指で均して、

ウオームホイルをセット。


ウオームを入れてから、シャフトを挿入します。
ちなみにウオームの両端にはナイロンのワッシャが付くので忘れずに入れます。
六角棒レンチを使ってウオームを固定。


シャフトを廻してスムーズに回転するか確認。
いい感じです。

最後にグリスの量を調整して、

蓋を閉めました。
蓋はビス２本で止めています。

ウオームホイルの軸上面の首のところにはＯリングが入って、上にグリスが湧き出ないようにしていますが気休めです。
今までに分解したＲＣ５はどれもモリモリ湧き出ていました。（＾＾；

イモネジを破壊して取り出したウオームですが、もう一つの方と比べてギヤの表面の状態が良いので、できれば使いたいと思うようになりました。

イモネジを揉んだ所、新しくネジを切って２サイズ大きいイモネジが入らないかなと。

幸い、ジャンク箱を見てみるといいサイズのイモネジがありました。

早速、Ｍ５ピッチ０．８のタップを借りてきました。


幸い、穴あけした径もちょうど良く、いい感じでタップを立てることができました。


思いのほかうまくいきました！
シャフトは部品取りのを使って、ウオームがしっかり固定できました。

このサイズなら六角棒レンチで締めてもしっかり「締まった」という感触があります。
緩めるときもスリップせずしっかり緩められるのでＦＢです。
