ダイソーのＵＳＢライトを利用した、フレキシブルマイク。
最近、ローカルから「ノイズ入ってるよ」とか「無変調になったよ」とか指摘されてました。


いろいろ試した結果、やはり、マイク側が悪そうです。
振動や高温で端子の接触が悪くなるのでしょう。
いままでに壊れるたび、３本は作りなおしています。(^_^;)


一番の原因はＵＳＢの差込みの材質がナイロンなので、ここで変形して端子の接触が悪くなるようです。

今回も作り直しますか。
ダイソーにレッツゴー！

しかーし！
近所のダイソーに行ったけど、ＵＳＢライトが置いてありませんでした！orz

マイクが使えないと困ります。


応急的にでもマイクを作りたいのでとりあえず、ＵＳＢ延長ケーブルを買いました。


ＵＳＢ延長ケーブルを２００ｍｍぐらいでカット。
しかし、これではヘナヘナなので、フレキにするため１．６ｍｍのＩＶ線を準備しました。

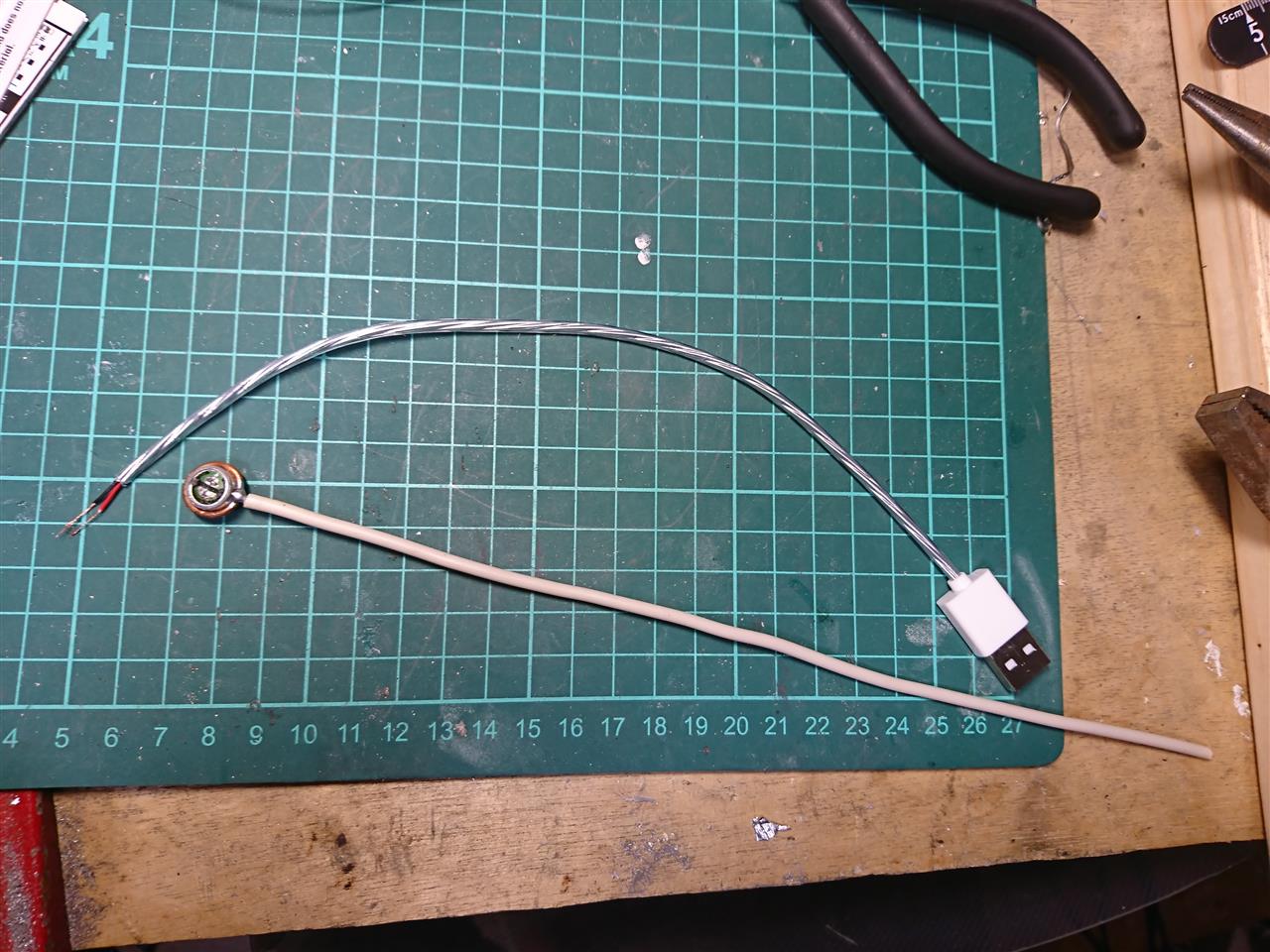

１．６ｍｍのＩＶ線にＥＣＭを取付け、ＵＳＢからの配線をつなぎました。

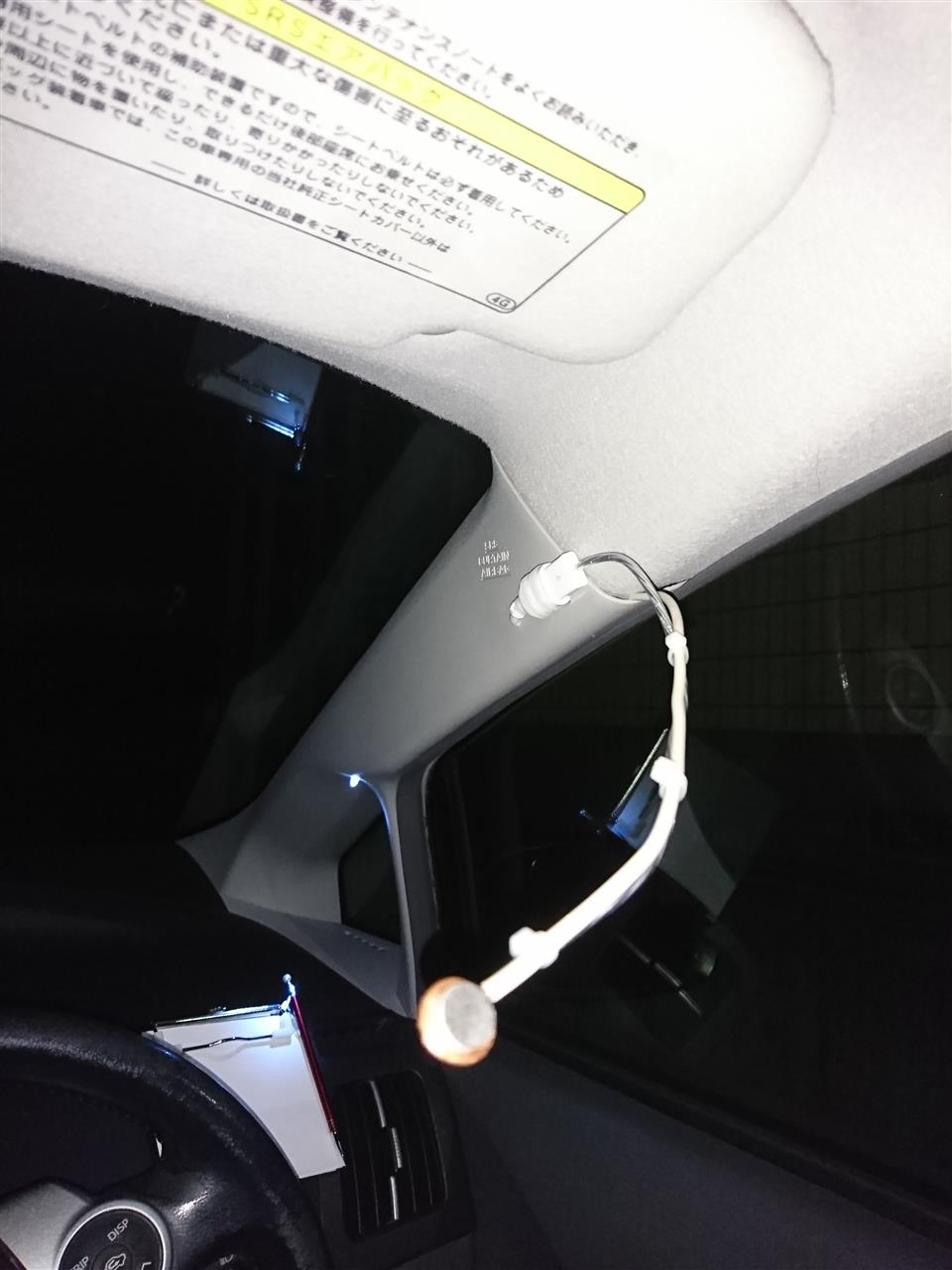

ＩＶ線は適当にガーニッシュに突っ込んでます。
娘とテストＱＳＯ。
とりあえず交信はできるようになりました。

早くちゃんとしたＵＳＢフレキを作らなくては。

今日は休みなので車の無線機をチェックしています。

専らローカルラグチュウで使っている無線機はだいぶ前に取りつけたもので、長い間チェックもしていませんでした。

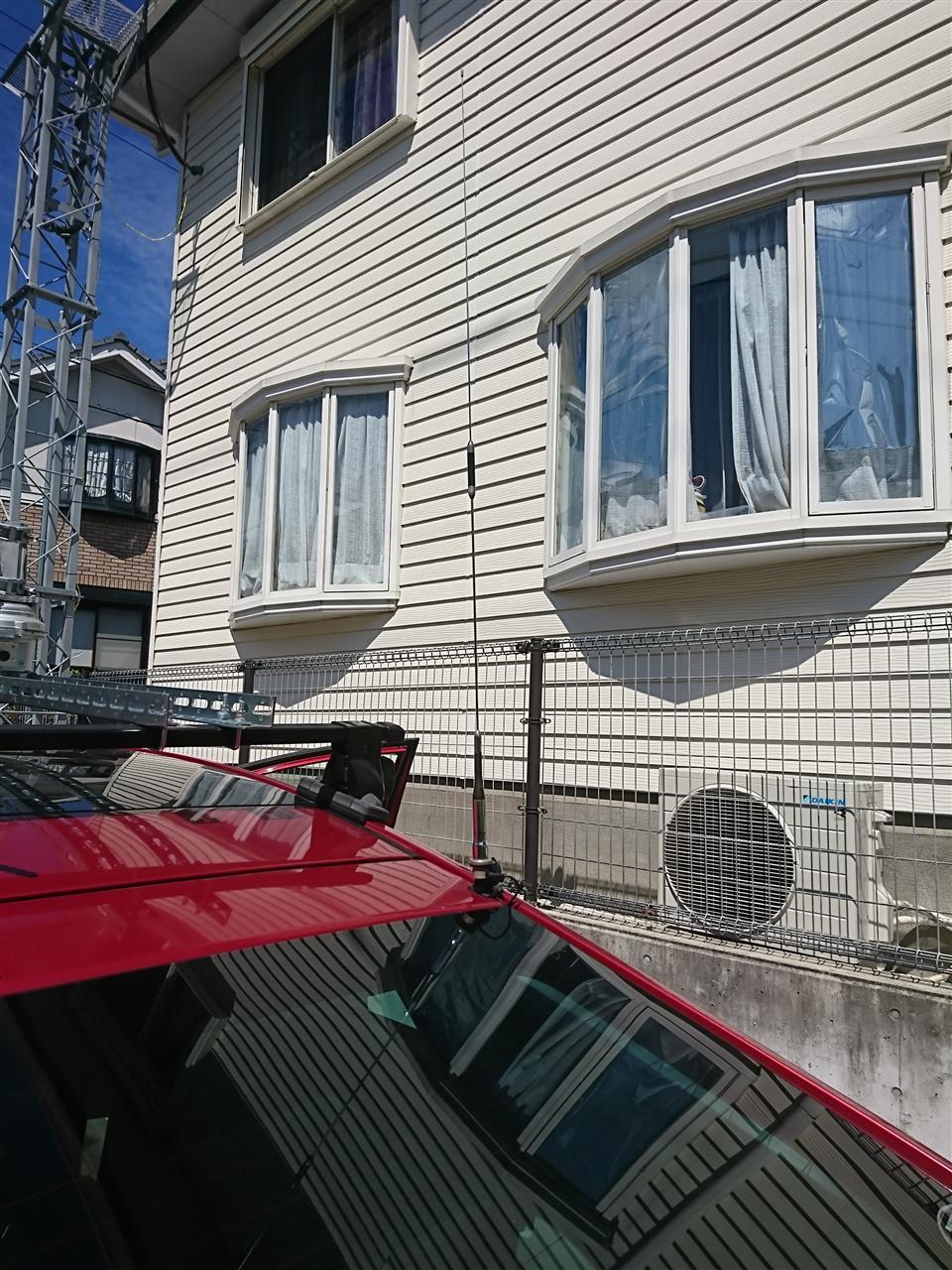

アンテナはリヤハッチに取り付け。
８０ｃｍぐらいの長さのホイップアンテナでダイヤモンド製です。


無線機はケンウッドのＴＭ－７３２Ｓ、運転席シートの下に取り付けています。
今から２５年ぐらい前に金沢の無線機屋さんで買いました。
まだしぶとく使っています。


ＰＴＴスイッチはパワースイッチの下辺り。
誤って手が触れない位置に取り付けています。

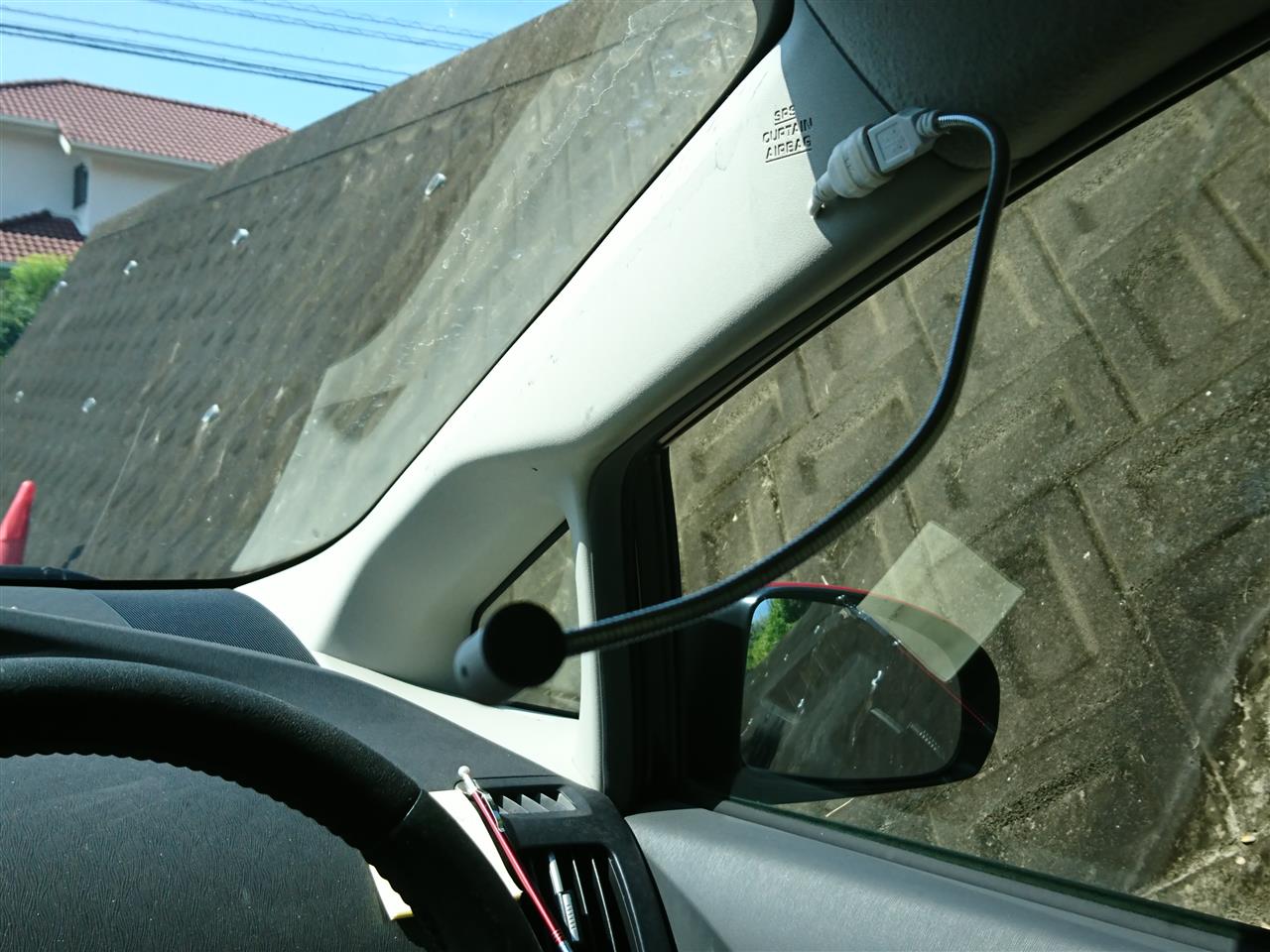

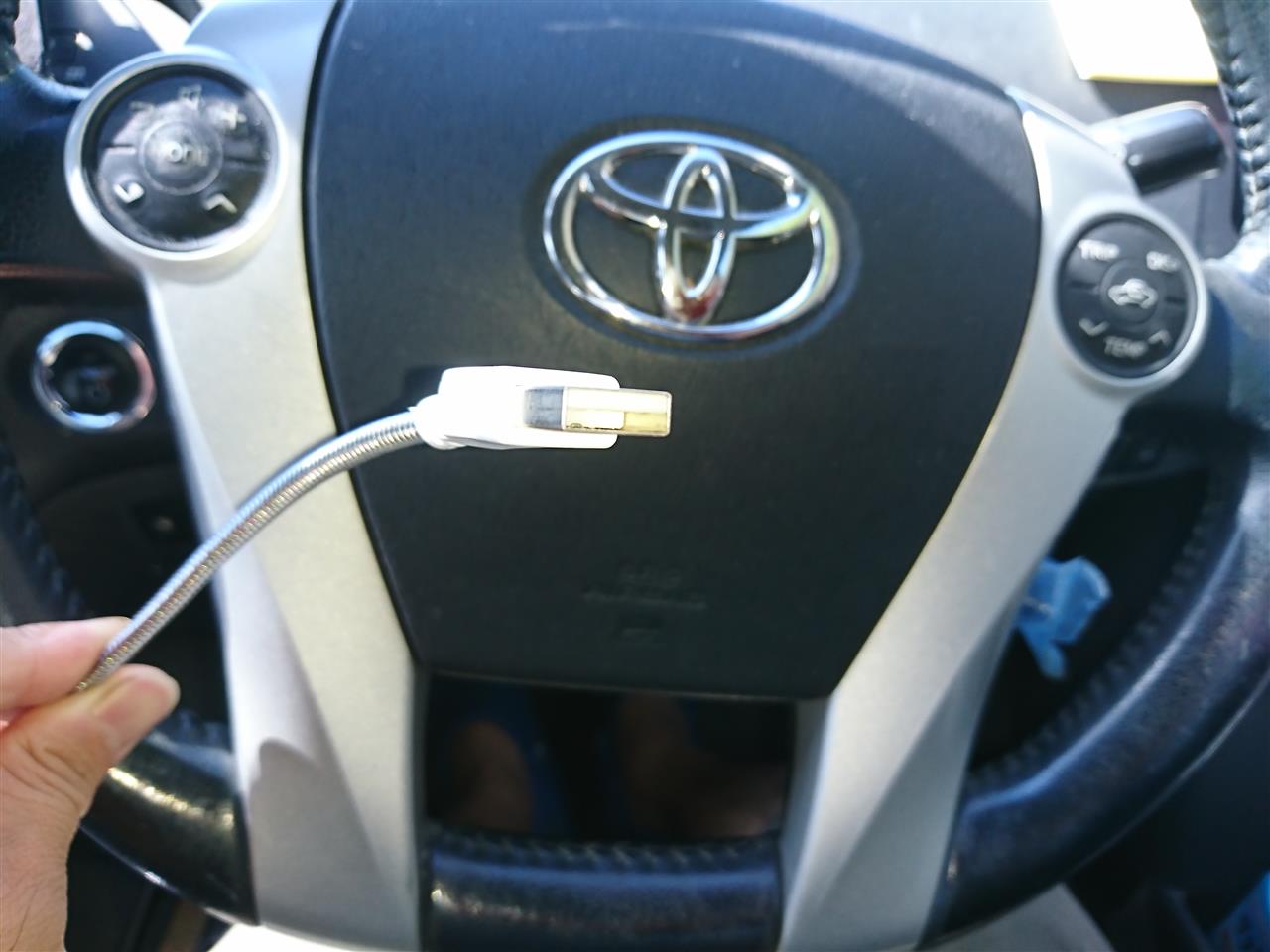

マイクはダイソーのＵＳＢライトを利用してフレキシブルのマイクにしています。
最近ちょっと接触がおかしいようで、無変調だよって言われることがあります。(^_^;)

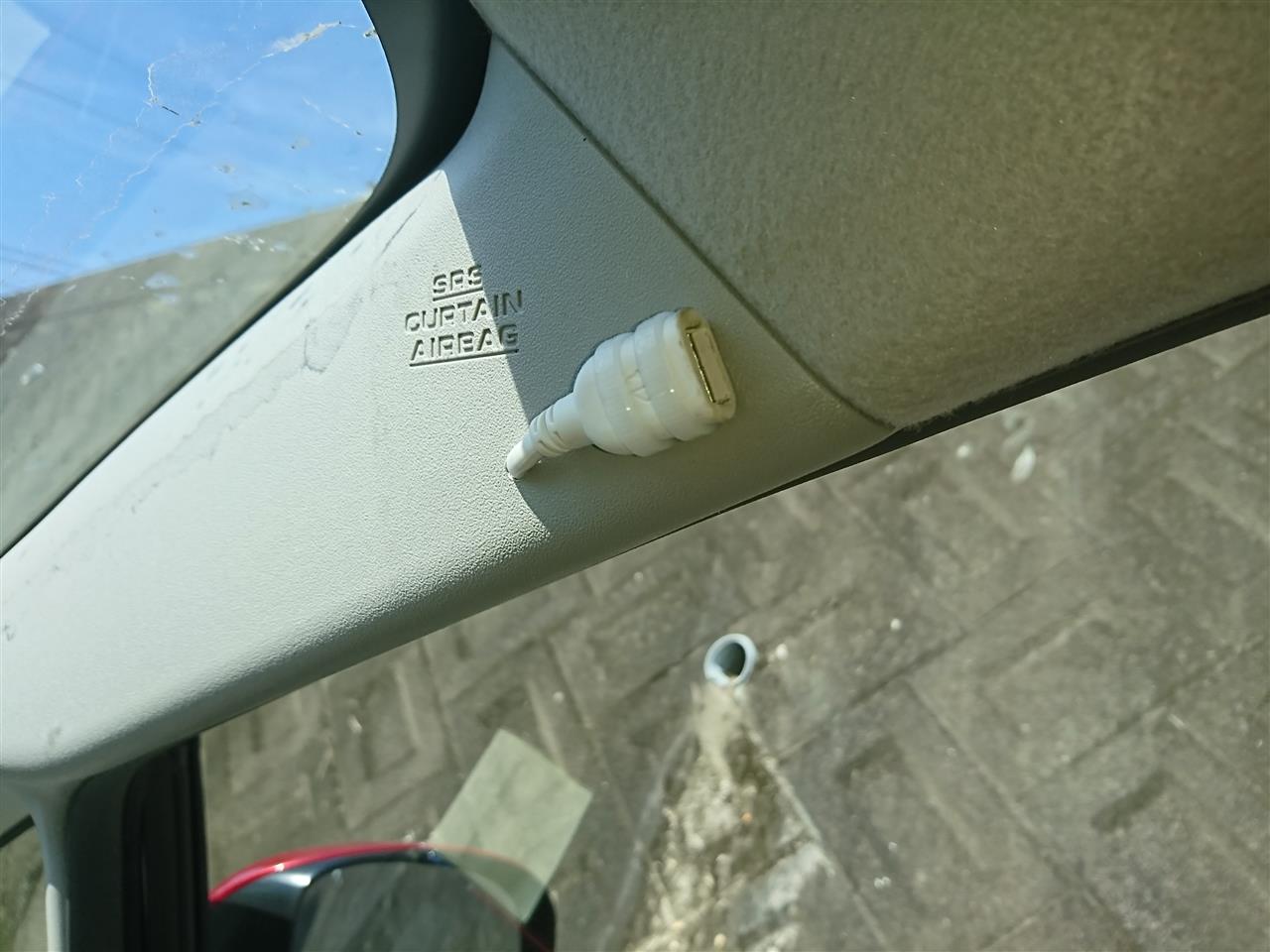

マイクの差し込みはハードオフで２００円だったＵＳＢケーブル。
こっちが悪いのかも知れないな。


無線機の表示部はルームミラーの上側に付けています。
見やすいことと、ボリュームやスケルチがすぐに操作できるように手の届くところに設置してます。

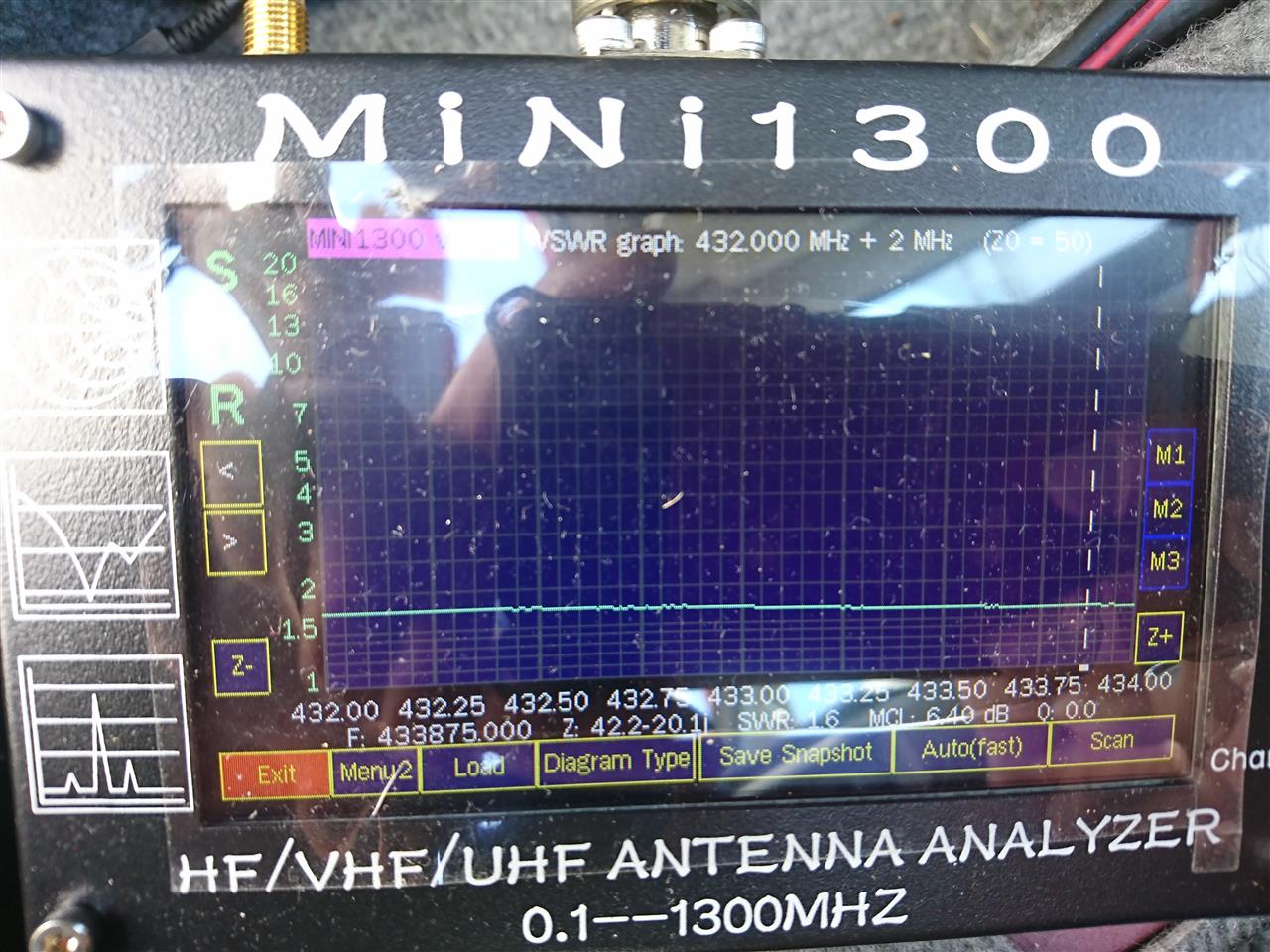

さて、とりあえずアナライザでアンテナの点検をしました。

４３０ＭＨｚのメイン前後でＳＷＲは１．６
こんなもんですかね！？

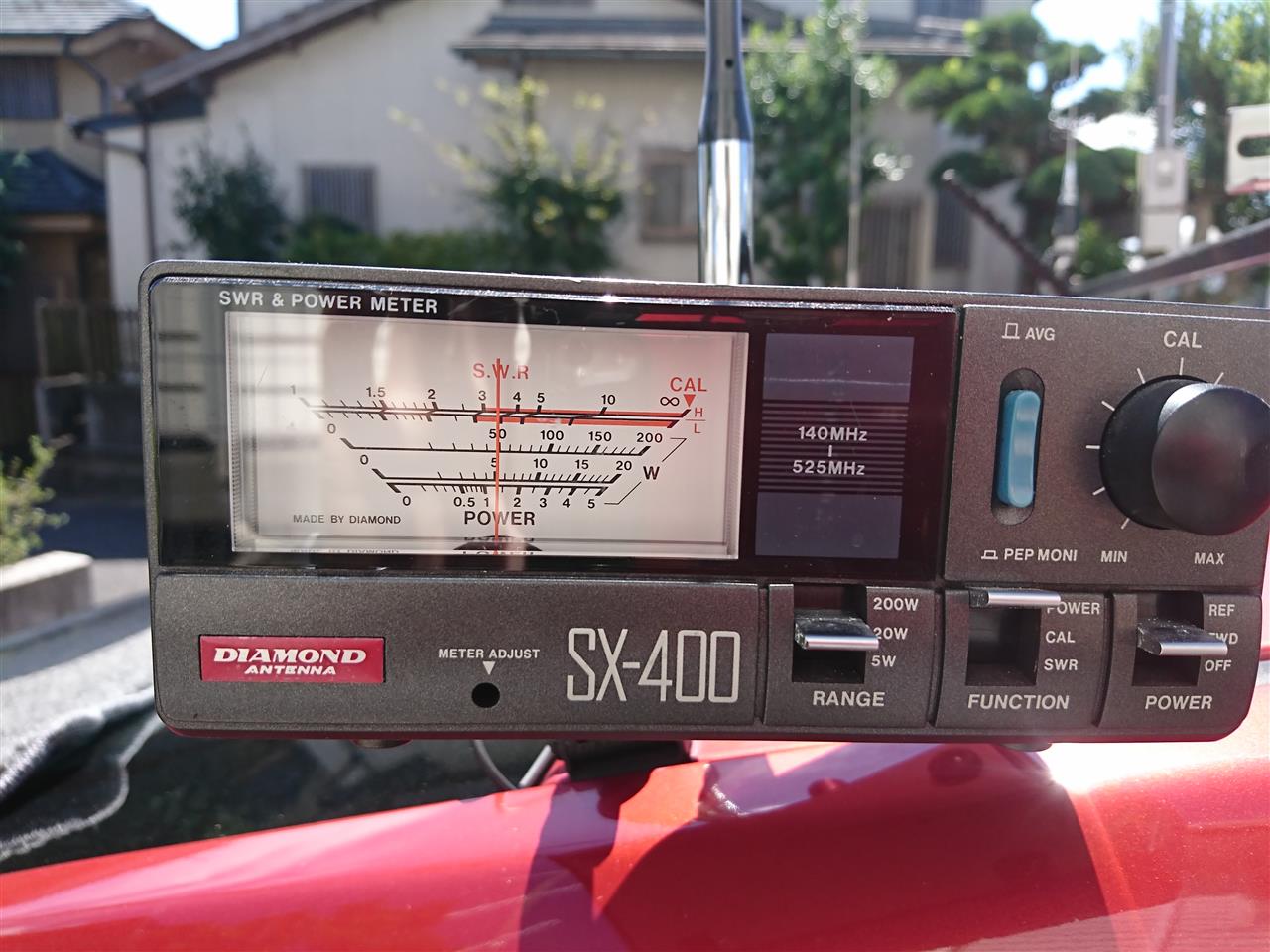

次はアンテナ直下でパワーを測定

ハイパワー（定格３５Ｗ）で送信
・・・９Ｗぐらいですかね！？orz


ミドルパワー（定格１０Ｗ）で送信
５Ｗぐらい。


ローパワー（定格５Ｗ）で送信、
１．５Ｗぐらい。

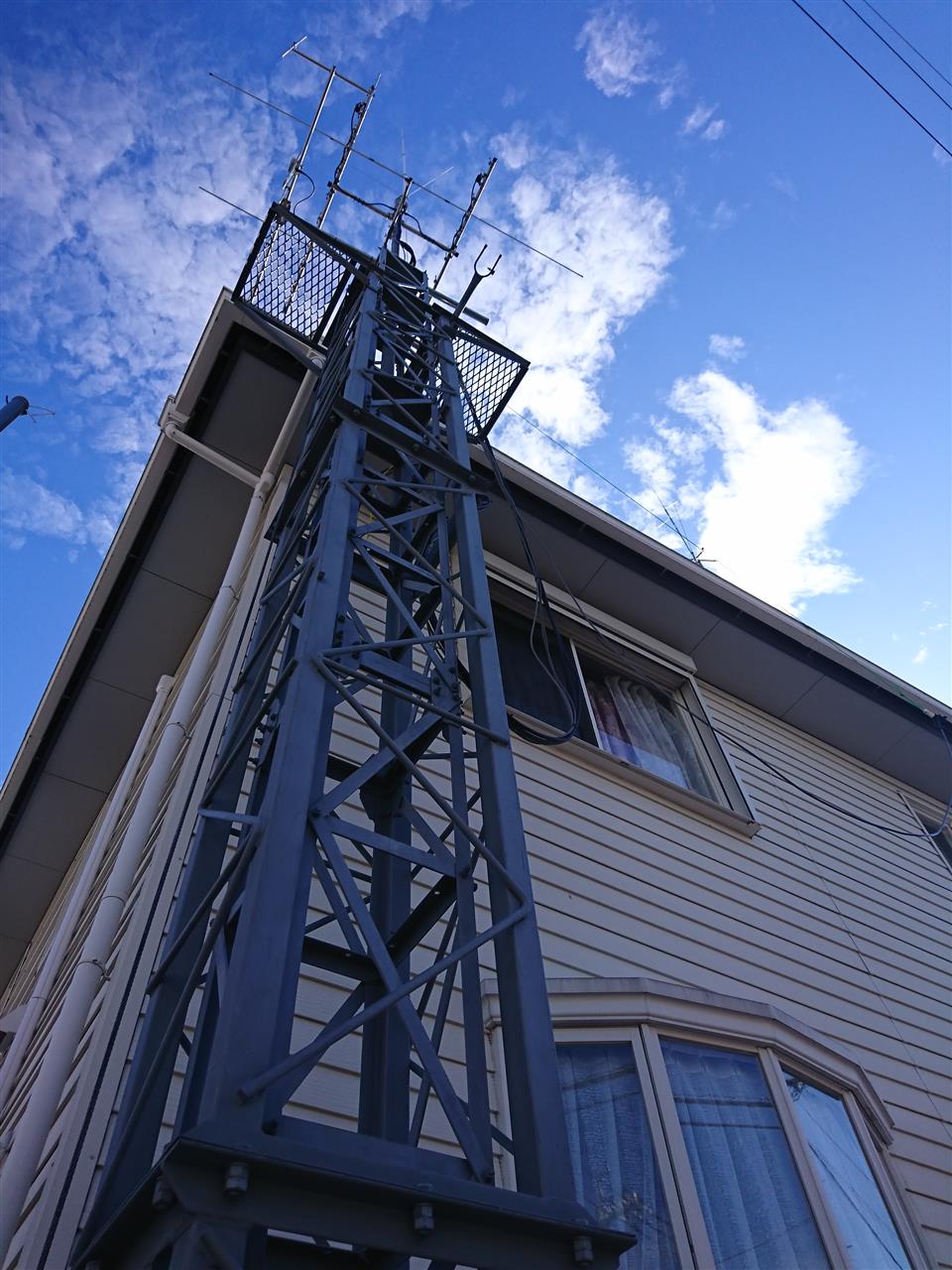

ちなみに後ろはこんな感じ。

だいぶパワーが落ちてますね。(T_T)
無線機のパワーダウンなのか、ケーブルロスなのか？


無線機の出口でダミーロードを使って測定すると、

２２Ｗぐらいでした。

古い無線機なんで、パワーが３５Ｗから２０Ｗに落ちてるのはやむを得ないけど、同軸ケーブルのパワーロスはちょっとつらいなぁ。

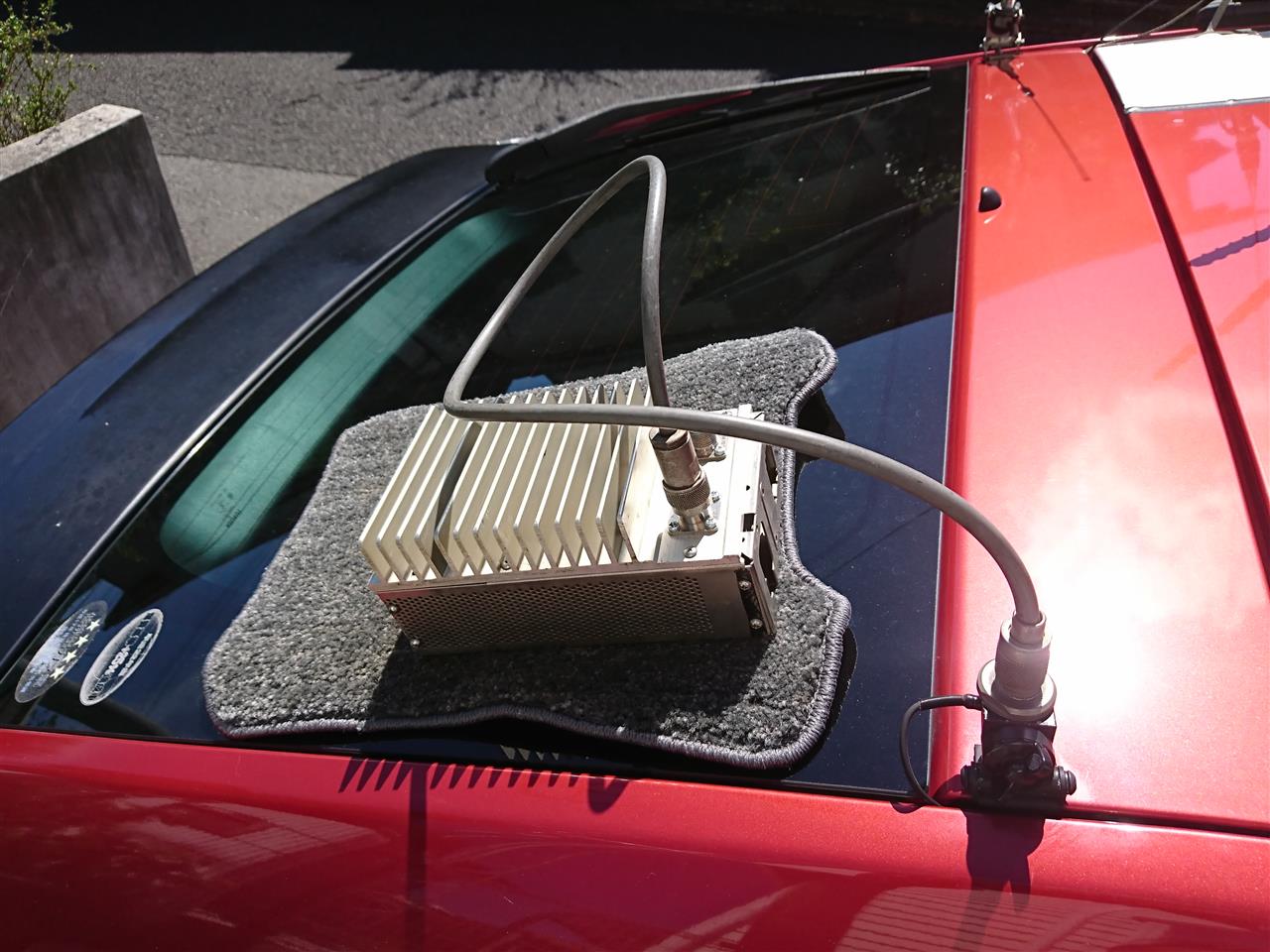

試しにアンテナの代わりにダミーロードをつないで、アナライザでＳＷＲを測定。
同軸ケーブルが悪ければ数字に表れるかなと思ったけど、結果は１．０
特に問題なし。

最後にその状態でパワー計を入れて計測してみたら、



それでもやっぱりアンテナ直下で１０Ｗぐらいしか届いてないか。

ケーブルロスは否めない印象。
もっと太くて短いものに交換した方がいいことが分かりました。

久々のブログ更新です。

９月１日から１０日までローカルコンテスト（Ａｗａ９コンテスト）がありました。
一応コンテストなので事前に移動運用情報をＵＰするのもアレなんで、ＳＮＳの書き込みも控えていました。

ふだん電波を出さない子ども達もコンテスト期間中は活性があがります。
今回も子供たちとコンテストを楽しみました。

９月１日（火）
この日は休日。昼間は名東郡佐那河内村（３７００８Ａ）に移動に行きました。


１２００ＭＨｚの八木を取り付けたものの、無線機のマイクを持ってくるのを忘れてオンエアできず。orz
７ＭＨｚのツエップ型アンテナを張って、ＳＳＢでサービス。

一度自宅に帰り、夜は子供たちを連れて再び佐那河内村に。

４３０ＭＨｚでモービルホイップでのお手軽運用。


９月２日（水）
この日は仕事で県西部に行く予定があったので、仕事終わりにつるぎ町（３７００９Ｈ）移動。

１２００ＭＨｚの八木と、３．５ＭＨｚのダイポールを張ってＱＲＶ。


９月３日（木）
この日はおとなしく自宅からオンエア。


９月４日（金）
夜に子供たちを連れて北島町（３７００２Ｄ）移動。
ショッピングモールの屋上からオンエアしました。

運用の間で映画館に行ってドラえもんと記念撮影。

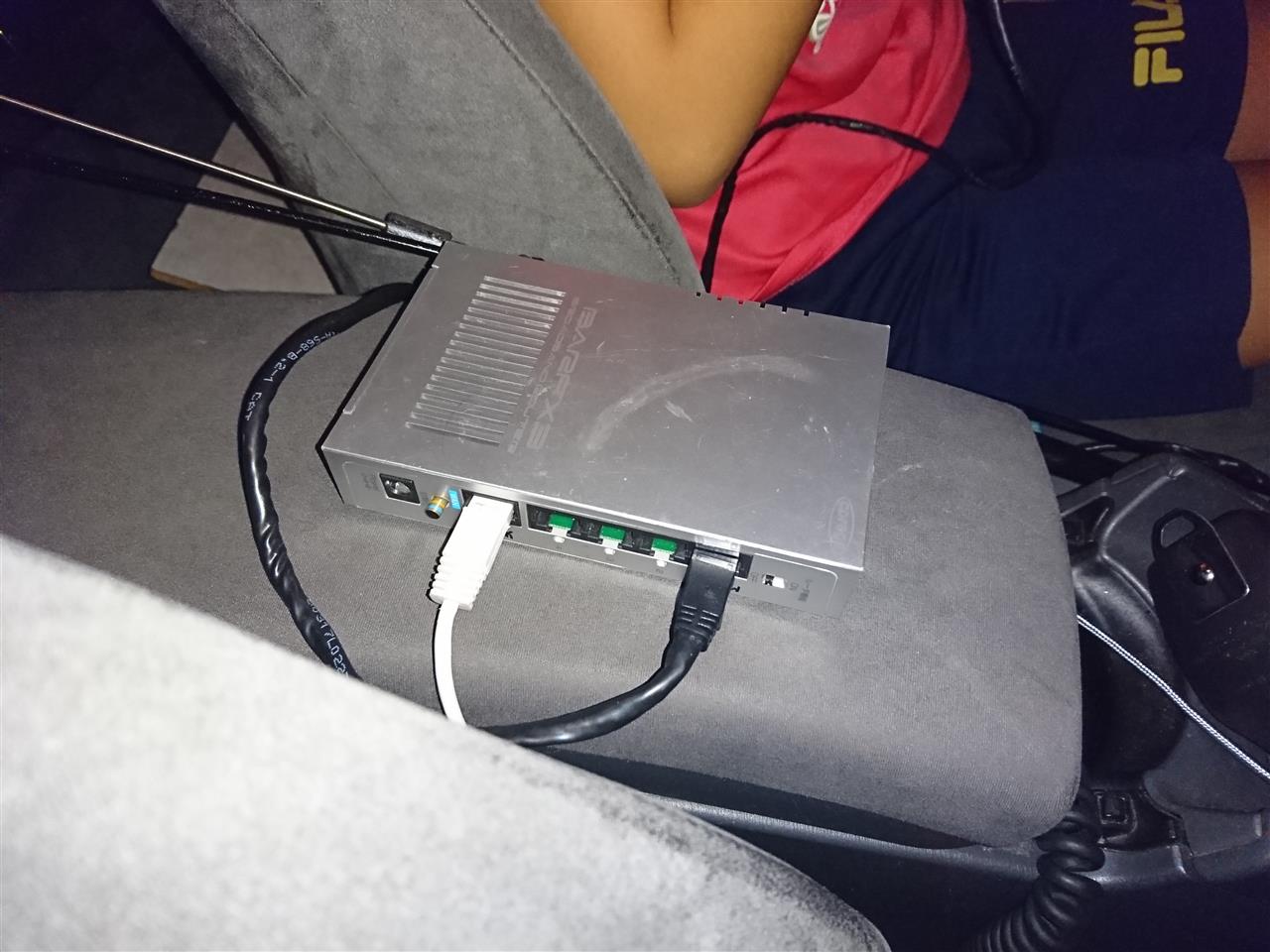

この日はＣＱマシンを持ってきて横着運用。

北島町は運用される人も少ないのでリクエストに応じてＨＦのサービスも行いました。


９月５日（土）
この日は仕事お休みの日。
家族で県南に移動運用に行きました。
海陽町（３７００４Ｈ）牟岐町（３７００４Ｄ）美波町（３７００４Ｇ）向け移動。ＣＱを出しながら走行。ときおり２６県から声をかけていただけました。

あとで聞いたことですが、海陽町から出したＣＱが山を隔てたはるか向こうの美馬市にもかすかに聞こえていたとのこと。２６県反射か、はたまた山を抜けていくルートがあるのか興味深いです。

さて、毎回、県南に行くと海陽町では「さばせ大福」を買ってきます。

近くの鯖瀬駅に行ってみると、どうも閉鎖されているようです。
無人駅が好きな息子もガッカリ。


日和佐駅から日和佐城を見るの図。

駅内にはこんなポスターが貼ってありました。
汽車にもなるし、バスにもなる車両があるんですね。

夜は一人で上勝町（３７００５Ｂ）移動。


１４４ＭＨｚの１０エレ八木を西向けに設営して県西部との交信を試みました。
残念ながら三好市とは交信できませんでした。ちょっとこの場所は東向けはいいですが、西向けの交信はキビしい。
１２００ＭＨｚでは美馬市と東みよし町と交信できました。ハンディー機持ってわざわざ移動していただいてありがとうございました。m(_ _)m


９月６日（日）
大型の台風が近づいているので、出勤前にクランクダウン。


夜は低くなったアンテナで細々とオンエア。
県内ＨＦ運用局はみなさんアンテナを下げているみたい。


９月７日（月）
この日は仕事はお休み。
台風一過で午後から松茂町（３７００２Ｆ）移動に行きました。

漁港でアンテナ設営しサービス。

夜は子供たちと自宅からコンテスト参加。


９月８日（火）
仕事が終わって子供たちと県西部に移動運用に行きました。
東みよし町（３７０１０Ｉ）で３．５ＭＨｚのダイポールを張りましたが、調整がうまく取れていないのか、聞こえるのにこちらからの電波は取ってもらえず。はがゆい思いをしました。


９月９日（水）
おとなしく自宅からコンテスト参加。


９月１０日（木）
コンテスト最終日は再び佐那河内村（３７００８Ａ）移動。

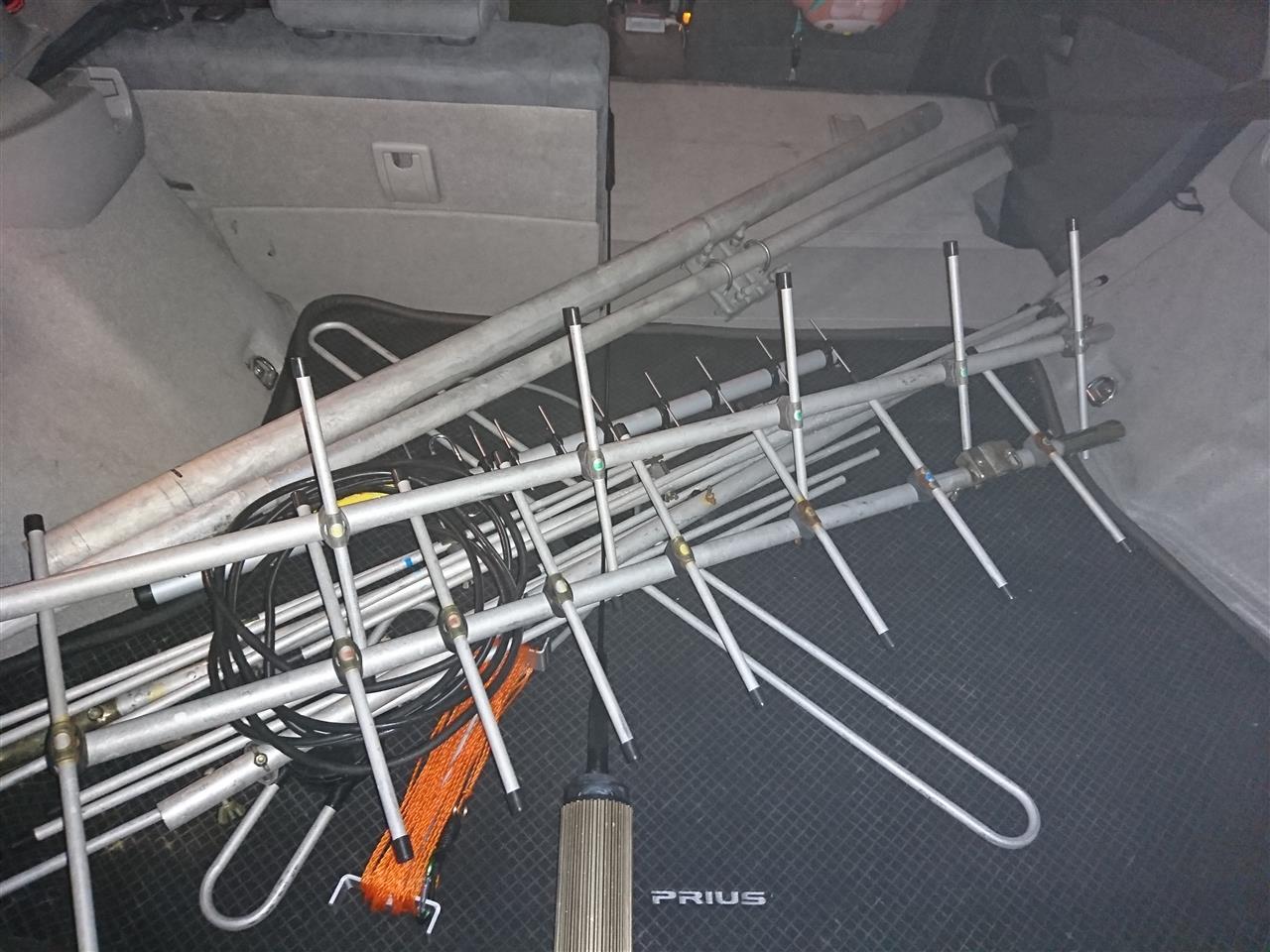

４３０ＭＨｚを運用すると決めて、持っていくアンテナはＧＰか八木かを悩んだ結果、八木にしました。

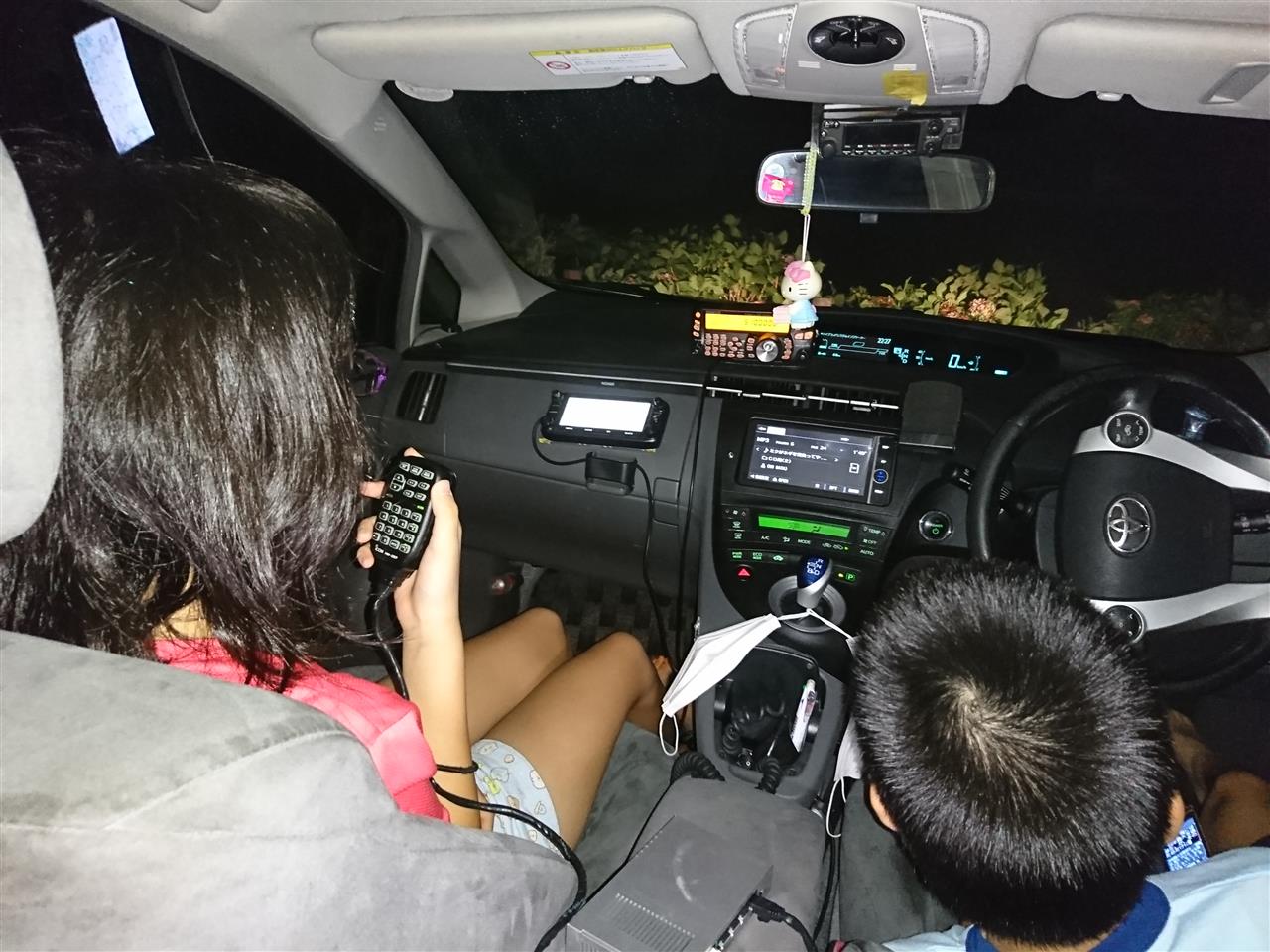

２０時に到着し、子供たちから運用開始。
平日にも関わらず色んなところから声をかけていただき、終始パイル状態でした。２エアリアからもたくさん呼んでくれました。

２２時過ぎには子供の時間終了で、私にバトンタッチ。
コンテストが終了する２３時５９分まで運用しました。

撤収時には夜露でアンテナも濡れていました。


おかげさまでなんとか１０日間運用できました。
まだログの整理もできてませんが、市町村マルチも全部取れたかな？
交信いただいた各局さん、ありがとうございました。
