エモトのローテータ１０２－ＬＢだいたい完成です。

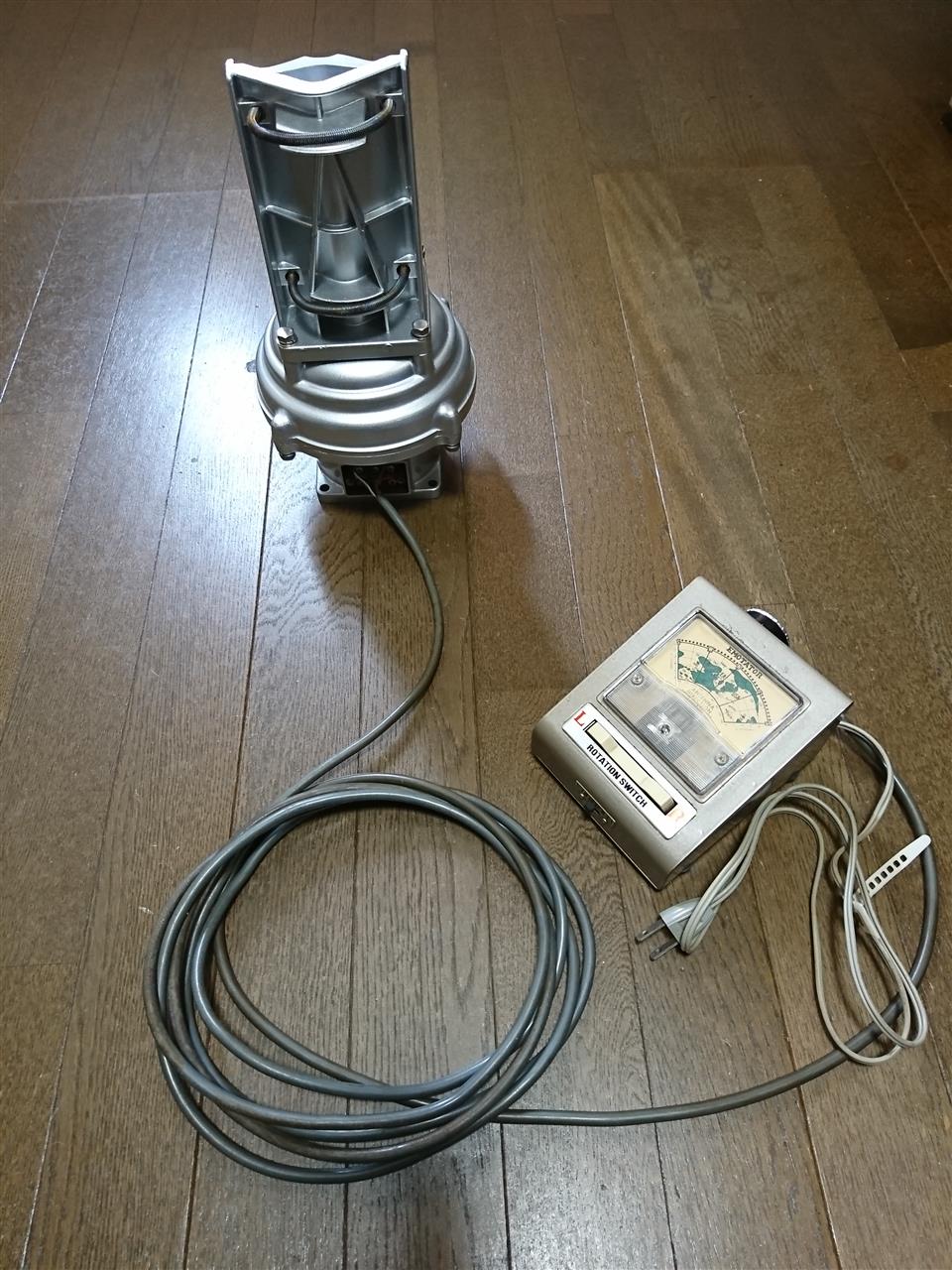

さっそくコントローラをつないで動作チェックしてみます。

ローテータ本体の向きとコントローラの指示が合うように調整してやらないといけません。
ケーブルの長さや太さにによってポテンショメータからの抵抗値が変わってきますもんね。

取扱い説明書に従って調整してみます。

まずは、電源を入れる前には、

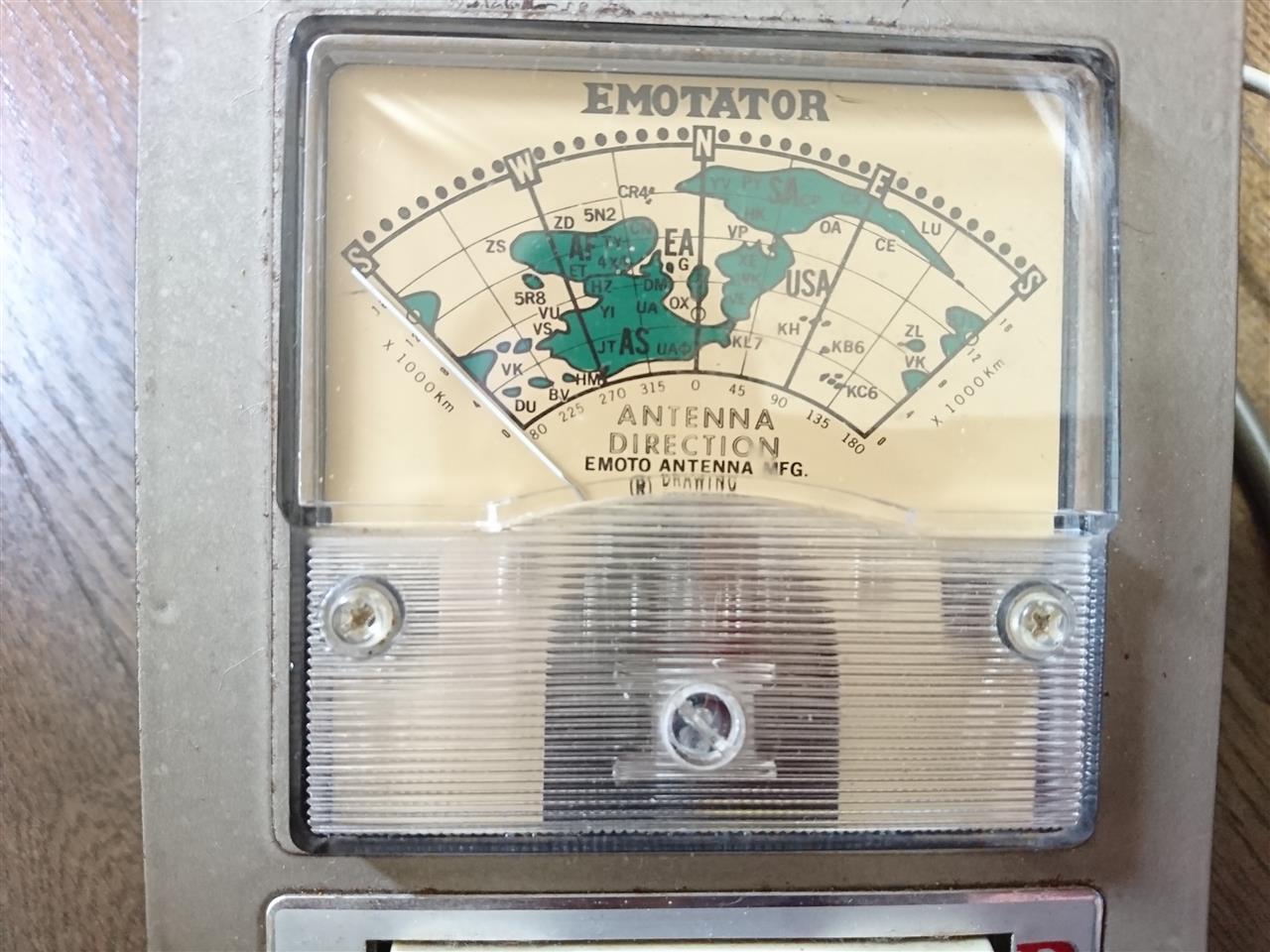

指針は、Ｓよりも左側に１～２ｍｍあることを確認。

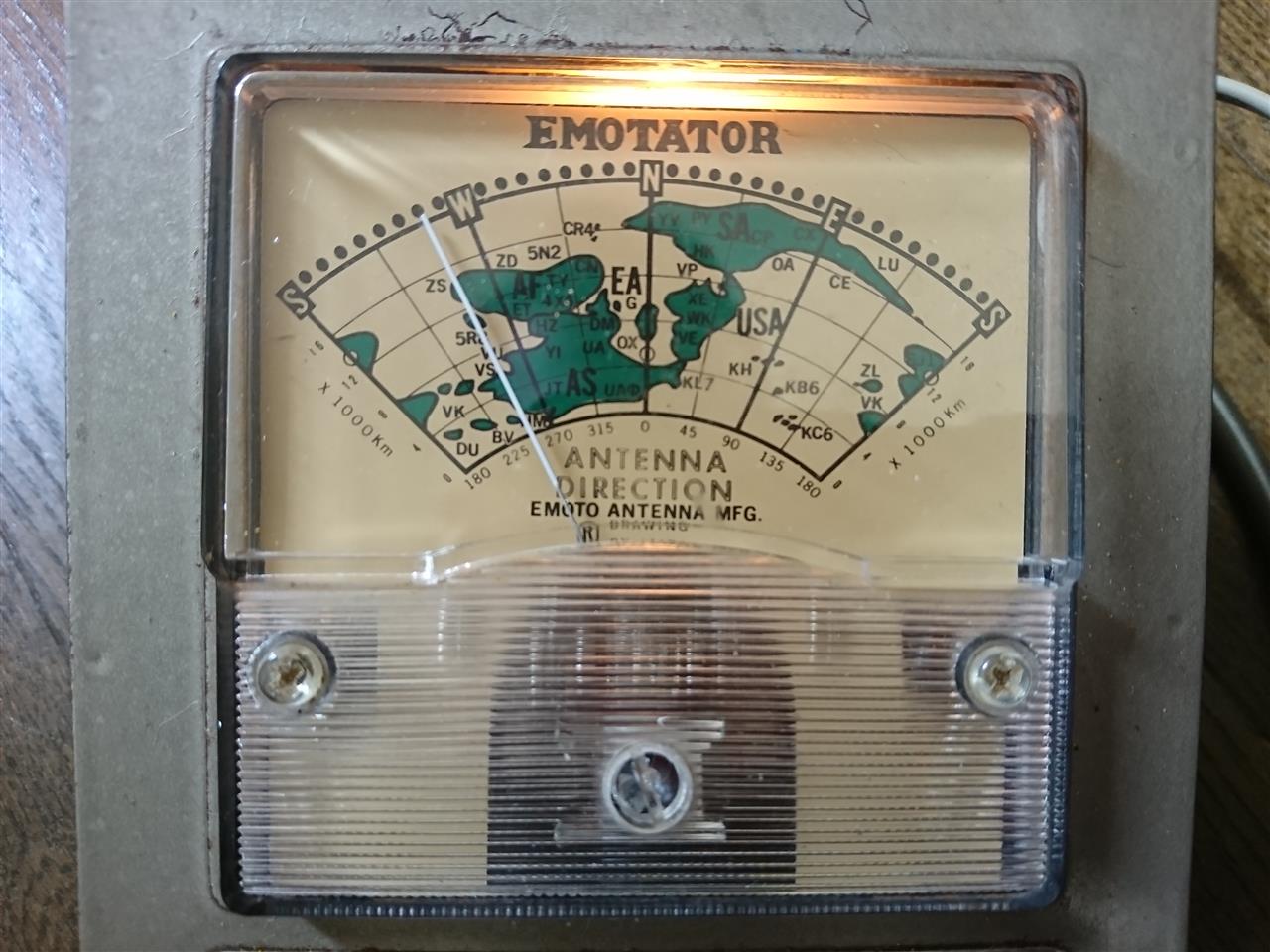

電源を入れると指針は適当な場所に振れます。


そこから左廻しボタンを押して、指針がＳになる位置で止めます。


とりあえずローテータ本体側でゼロ点を合わせました。
スプレーのノズルの先でセット(^^;)


そして、ローテータを右廻ししていき、、、、


１回転したところでストップ。

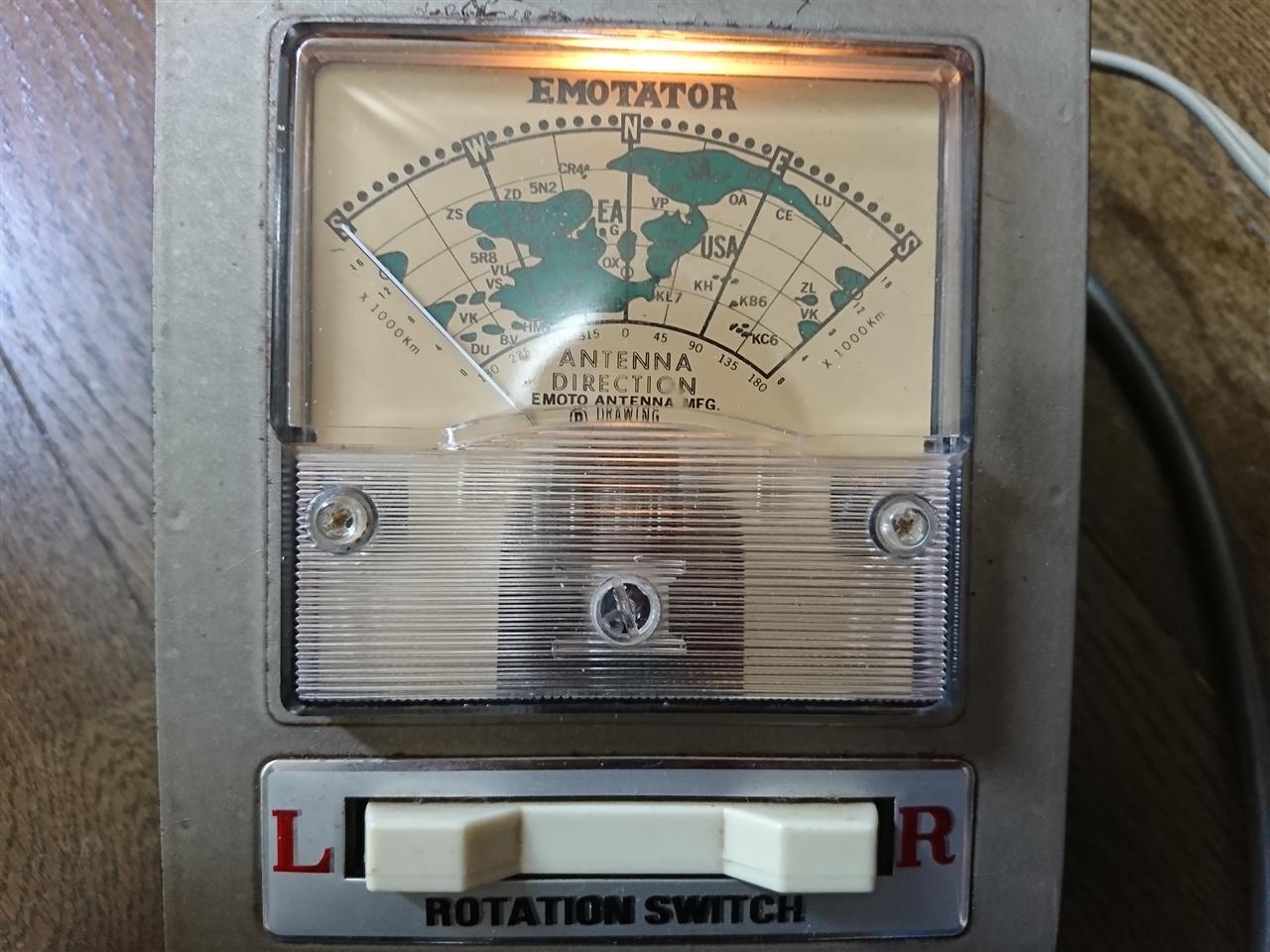

コントローラの指針はＳに合ってない。



そこでコントローラ裏側のボリュームでＳに合うよう調整。
これで終了。
ちゃんとイケてるみたいです。

実際にはタワーの上に登ったり降りたりで大変なんですが。(^_^;)

これでひとまずエモテータ１０２－ＬＢ完成です。

今日は休みです。
アンテナ整備をしたいところですが、風が強いのでできません。orz

さて、ちょっと放置していたエモトのローテータをイジります。

前回は端子カバーの防水パッキンを作ろうとして失敗しましたが、今日はそのリベンジです。

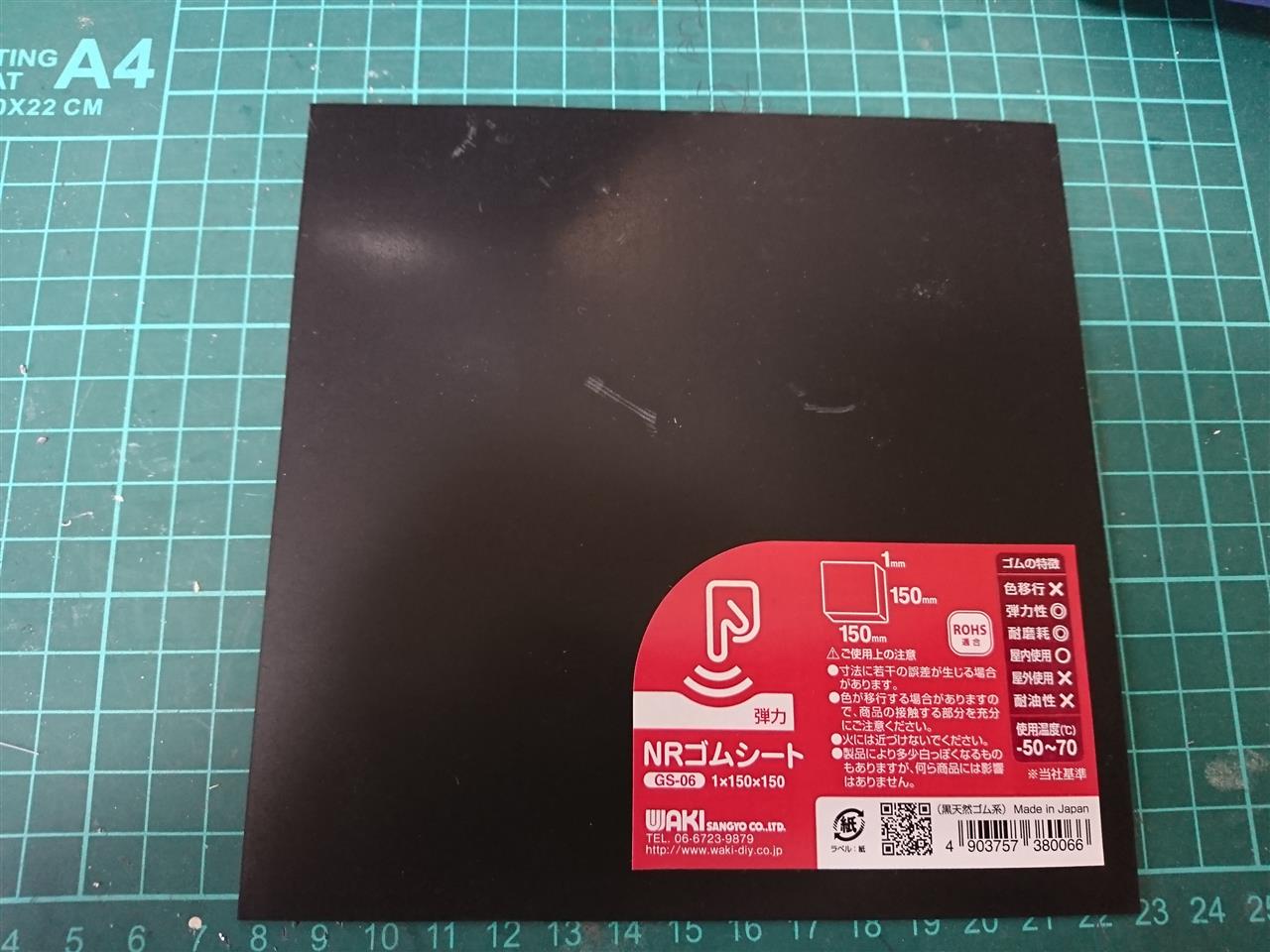

コーナンでゴム板を買ってきました。
１５０×１５０ｍｍ、厚さ１ｍｍで１０７円なり。

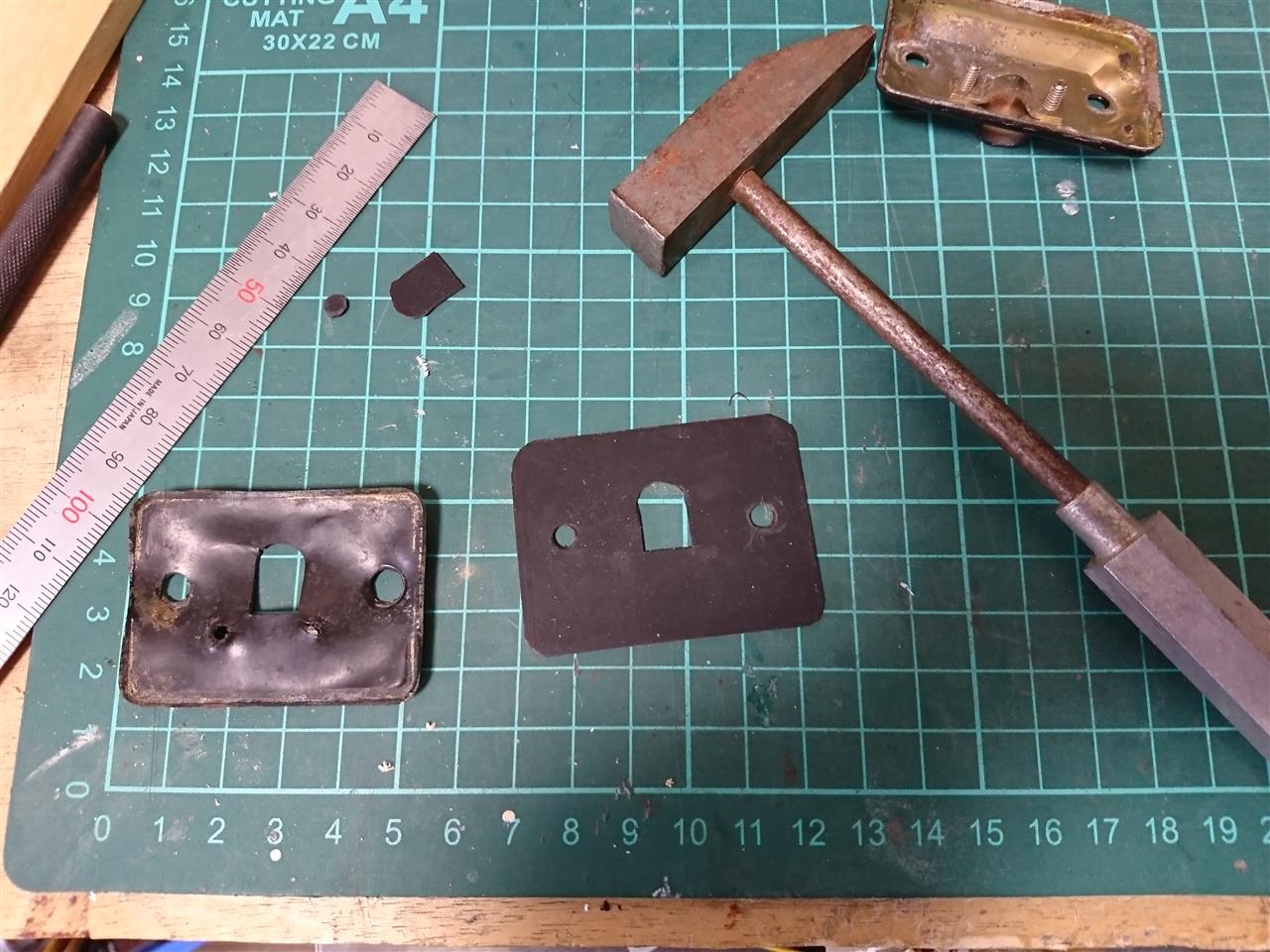

古いパッキンを型紙にして今回は２ｍｍほど大きく取りました。

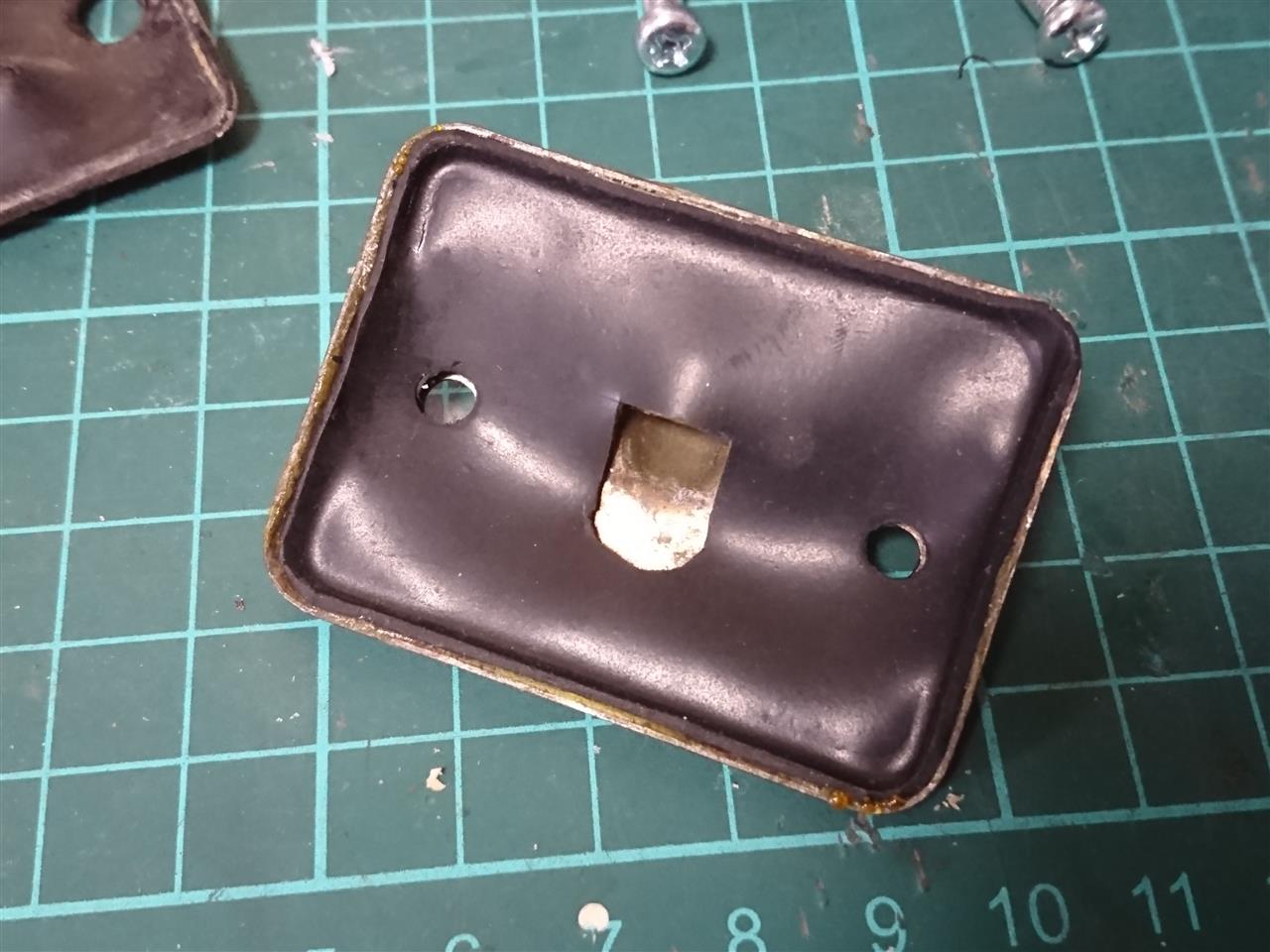

ハナクソボンドをつけて、圧着します。


しばらくして取り外し。
大丈夫そうです、今回はうまくいきました。（＾＾


取付ネジが脱落しないようにスナップリング取付で完成です。
