これは高校生の時に使用していた自作のルーフタワーとアンテナです。
アンテナはマスプロのウエーブハンターの１４４ＭＨｚ　１０エレと、４３０ＭＨｚ　１５エレ、今でもしぶとく移動運用に使っています。


ローテータはパンチルトヘッド（雲台）です。
当時、アルバイトしていた電気屋さんでジャンクとして出たものをもらってきました。
業務用なのか、かなりしっかりした作りで重量もあります。
もともと真空管式の監視カメラも付いていましたが、これはイジることなく廃棄。

パンチルトヘッドから上はマストを製作してアンテナを付けられるようにしました。
ジョイスティックにより上下左右に操作でき、西へ東へビームを振り回していました。
（若干上下方向にバックラッシュはありました）

シャックの窓からアンテナが見えるので方位指示は必要ありませんが、夜間はさすがに暗くて見えないのでライト（自動車のシールドビーム）を外壁に設置し、照らすようにしていました。

このパンチルトヘッドは屋外使用するものかどうかわかりませんでしたが、５年間野ざらし雨ざらしの過酷な使用にも十分耐えてくれました。
実家を出るときにアンテナを撤去して、パンチルトヘッドは納屋に仕舞い込んでいました。

ということで、ちょっと実家から持って帰ってきて遊んでみようかなと。


パンは「左右」、チルトは「上下」という言葉からパンチルトと名付けられているようです。
さらに、カメラを上下左右にコントロールする基台を日本語では雲台（うんだい）、英語ではＨＥＡＤ（ヘッド）と言うそうです。

ネットで調べてみたところ、ＭＩＫＡＭＩというメーカーが作ったＰＴＨ－１型というもののようです。

昭和４１年以降製品なので私が入手したときでももう２０数年は経過していたものと思われます。

それでは依頼品を詳しく見てみよう
（なんでも鑑定団のノリで(^^；）


カメラを固定するボルトは捨てずに付いてありました。



コネクタとピンアサインを示す銘板
実家を探してみましたが、配線を含むコネクタは見つかりませんでした。
捨ててしまった可能性が高いです。
こんなコネクタ手に入るかな？


パンチルトヘッドはボルト４本で固定されます。


パンチルトヘッドから上は私の製作品。

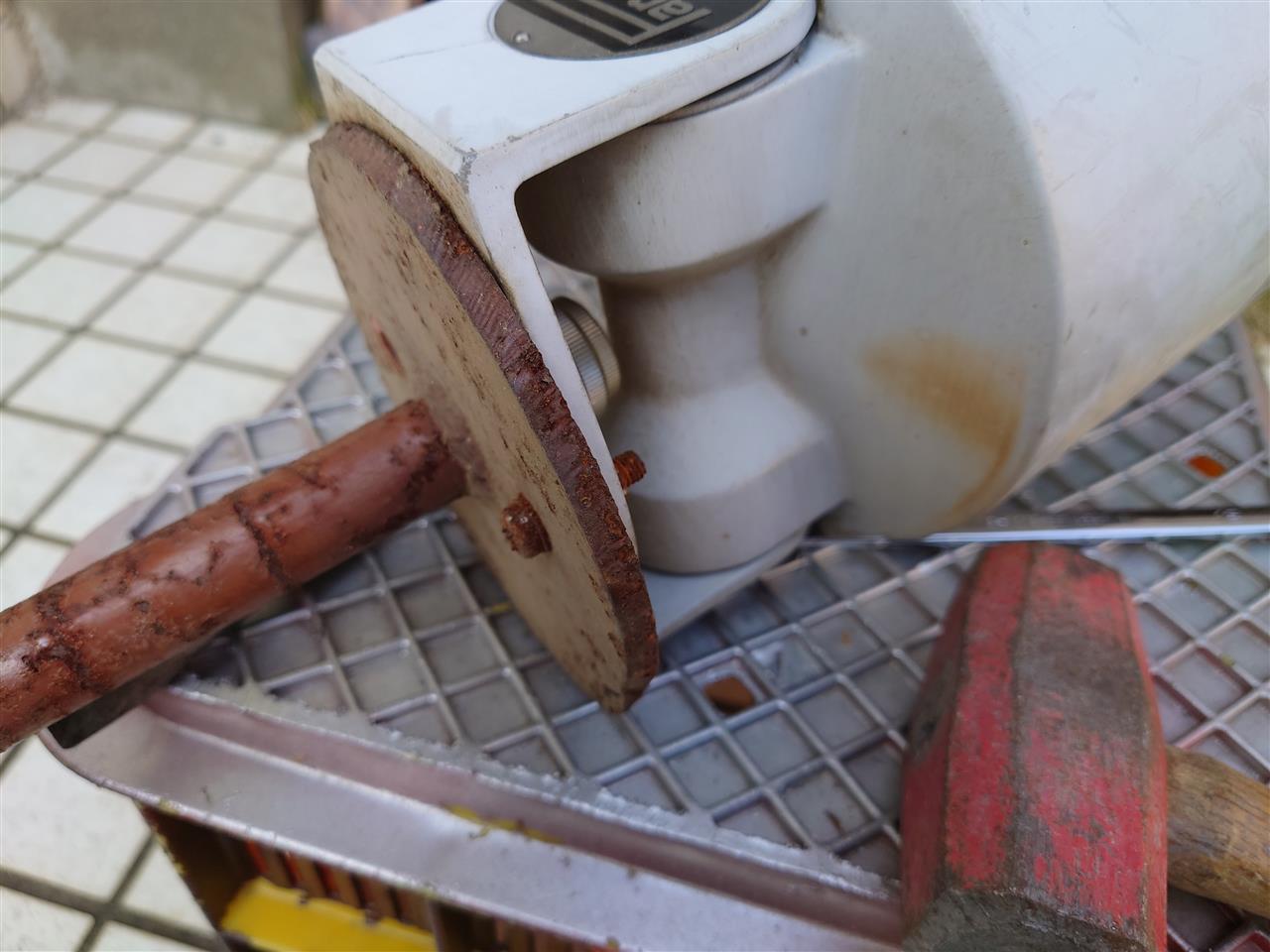

ボルト２本で固定していますが、ネジがさび付いて緩まない。
仕方なくタガネでハツりました。


ボルトの選定が良くないぞ。と１７歳の自分に突っ込み。
さらにステンレスのボルトを使うべきですね。


なんとか外せました！
パンチルトヘッドに貼りついてあったゴムは剝がれてしまいました。
ちなみにこの丸い鋼板の切り出しはプラズマ切断機で切り出したもので、未熟な作業で切断面がガタガタです。(^^；
防錆のためにオレンジの塗料で塗られてありますが、表面は錆が浮いてボロボロです。
ちょっときれいにしたいと思います。



サンダーで錆び取り。

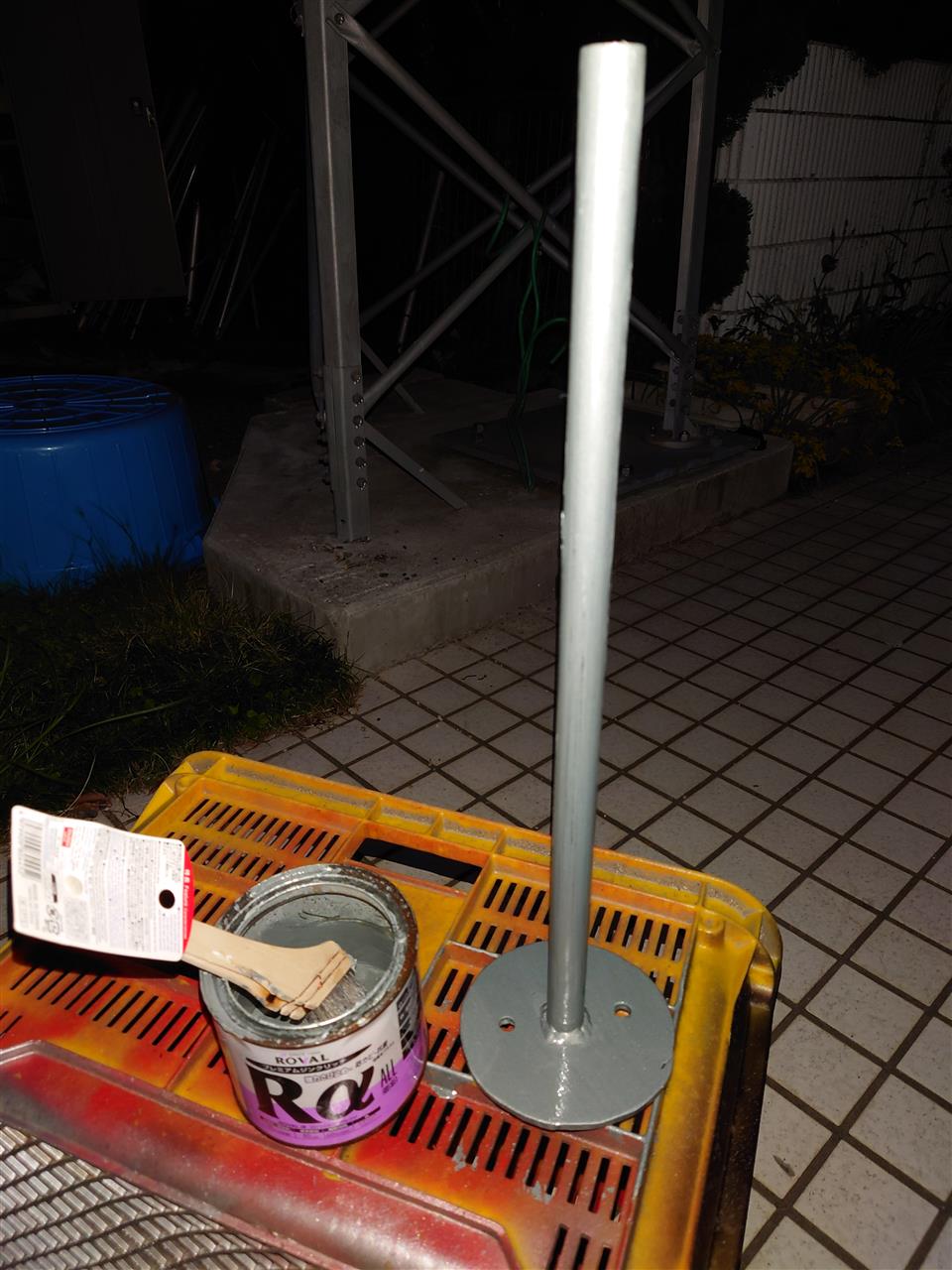

とりあえずローバル、何はなくともローバル。
ローバルを塗っておけば間違いはありません。
