今日はお休みでした。

雨が降っていたので一日中、お家の中で引きこもり。

工作して遊びましょう。


６芯のケーブルを物置から引っ張り出してきました。
ところどころ外皮が剥がれていますが、断線はしてなさそう。
動作確認ぐらいには使えそうです。


配線に端子をカシメますが、私の持っている圧着ペンチでは大きさが合いません。
ギボシ端子用のペンチでは大きすぎました。


仕方がないのでプライヤでつまんでカシメます。
ただこれだけでは引っ張ったら抜けそう。

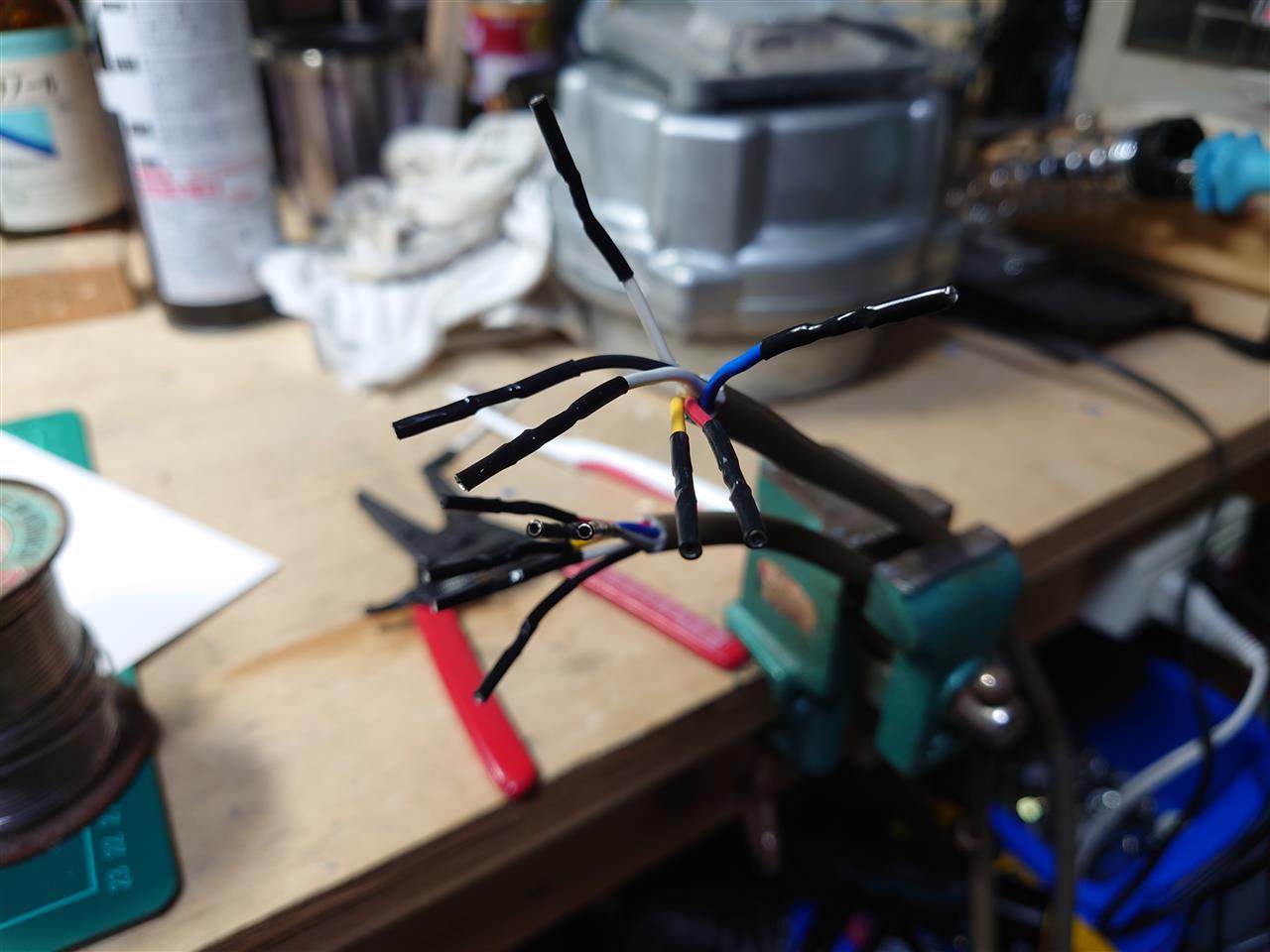

ハンダ付けしました。
一般的に端子にハンダ付けはご法度らしいですが、キレイに圧着できなかった以上やむを得ません。

まあ、そんなに振動もないと思うのでハンダ付け部分で折れることはないでしょうし、電流もそんなに流れないのでハンダが溶けることもないと思います。


端子は絶縁のために熱収縮チューブを巻きました。

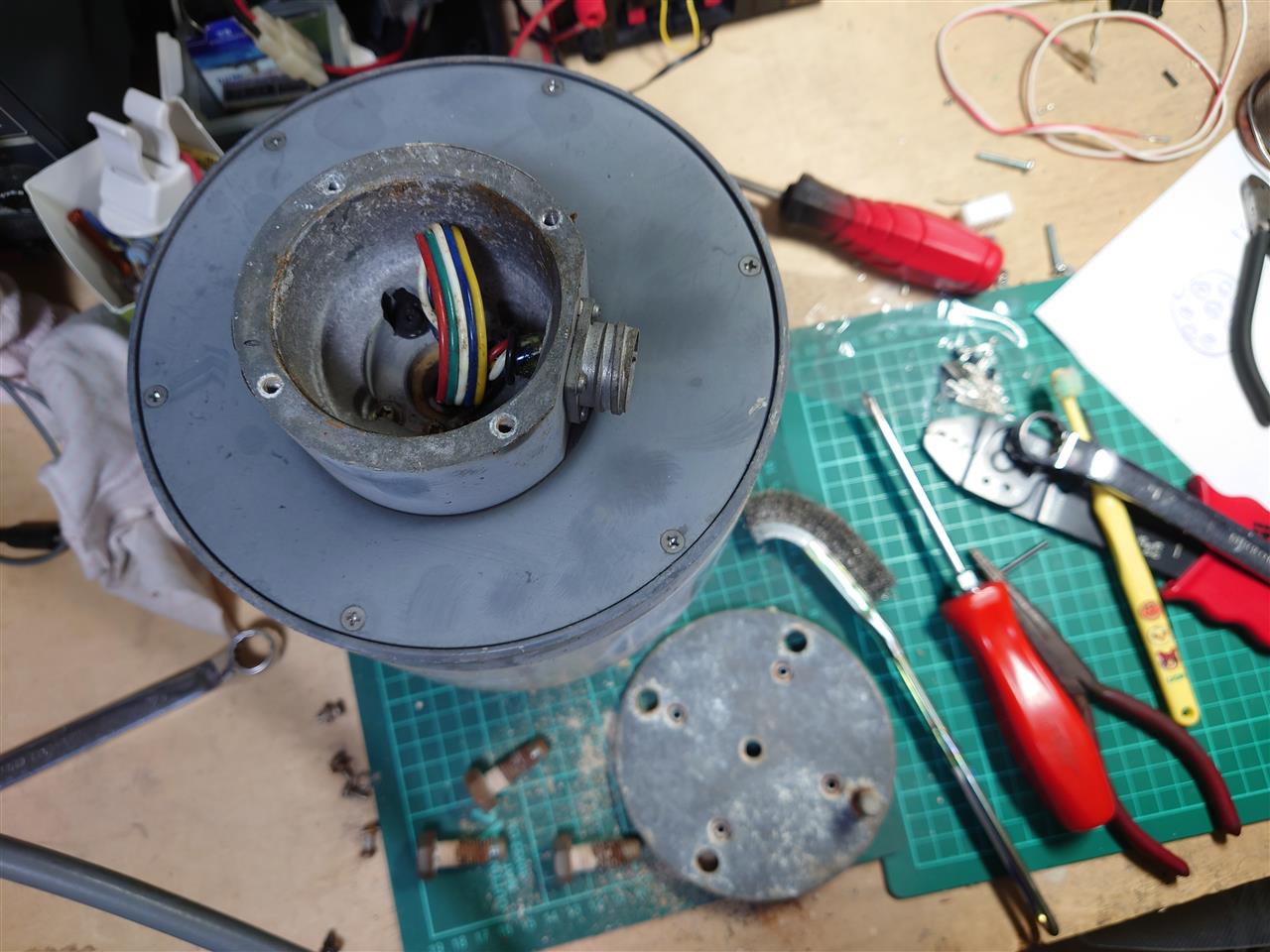

パンチルトヘッドの底のフランジを分解しました。
コネクタの裏側が見えます。
これならば違うコネクタに取り換えすることもできそうだな。

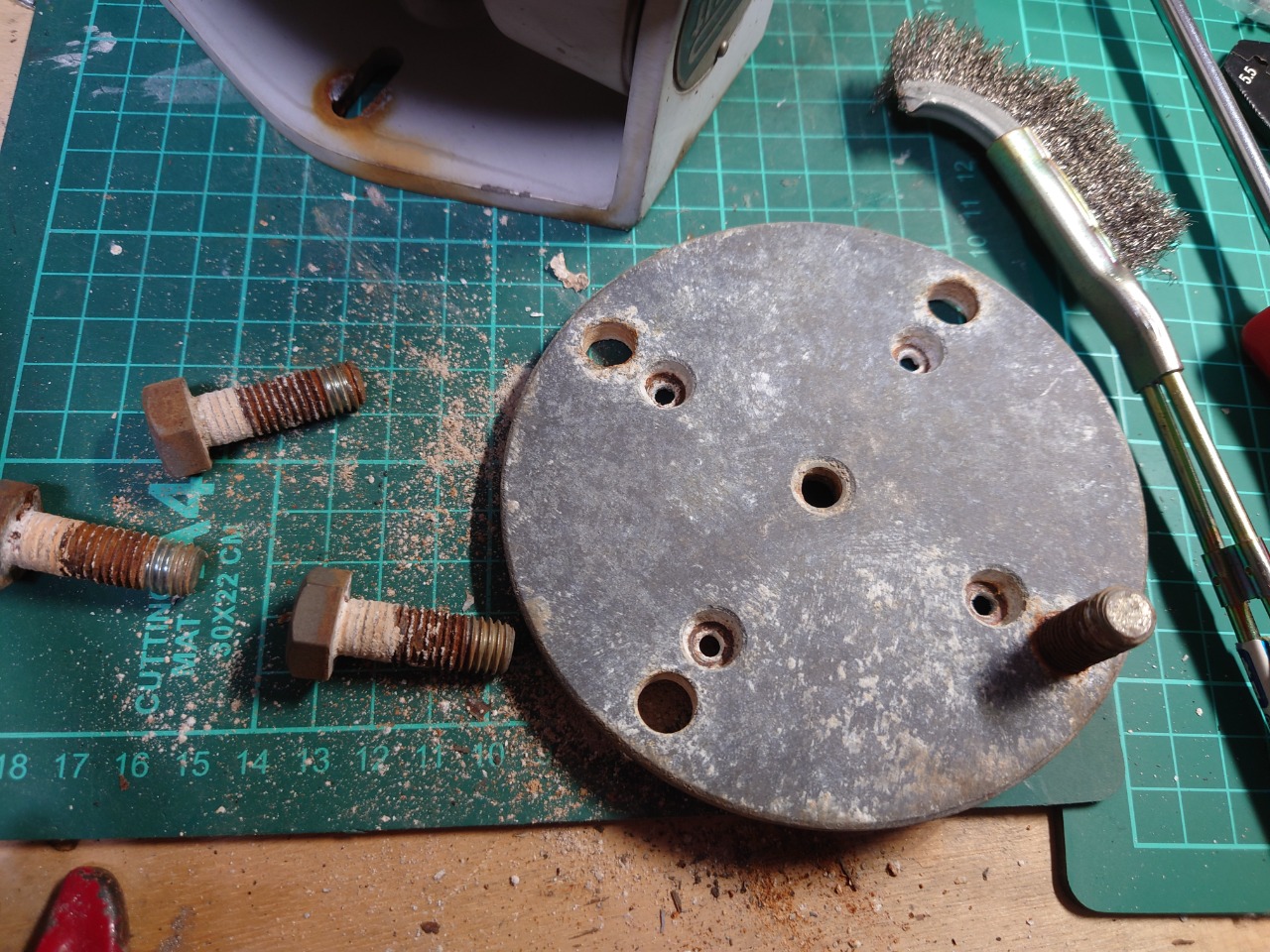

フランジはアルミの粉を吹いて真っ白です。
ワイヤブラシでこすりながら掃除機で粉塵を吸い込みます。
ちょっとはキレイになったかな？

ボデーもホワイトコンパウンドで磨いて艶が復活しました。

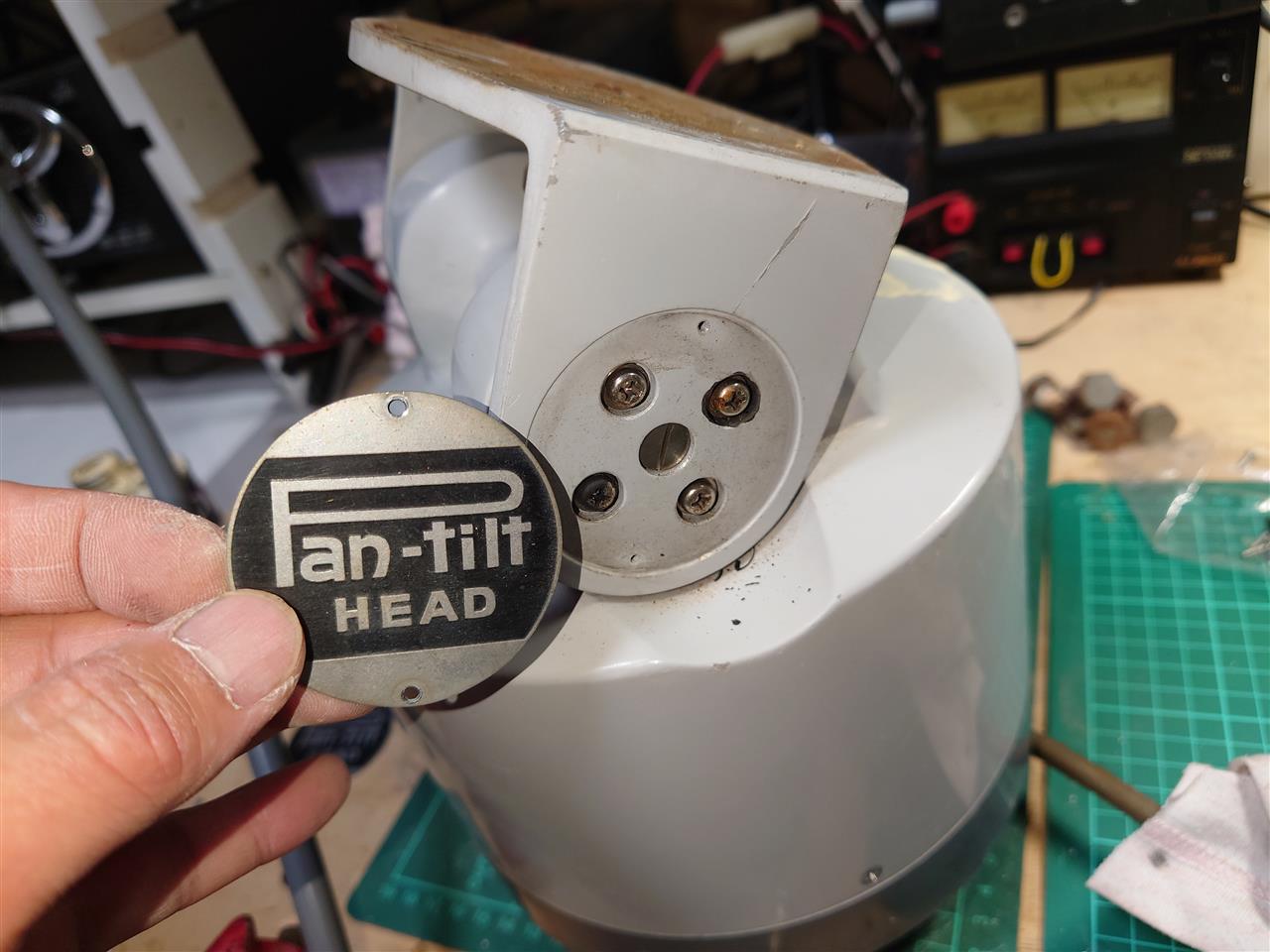

エンブレム（！？）を取り外すとネジ４本がありました。
ちょっと緩んでそう。
ドライバで締め付けると、チルトのテーブルがカチッリとなりました。
いままで仰角方向にガタがあって、ある程度のバックラッシュは仕方ないと思ってましたが、ほぼガタがなくなりました。
これは嬉しい。


配線をつなげて試運転です。
上下、左右うまく動きました。(^^




ちょっとお遊び。

猫ちゃん、カモーン！！
見慣れぬ物体に不審がって全然、寄り付きもしませんでした。orz

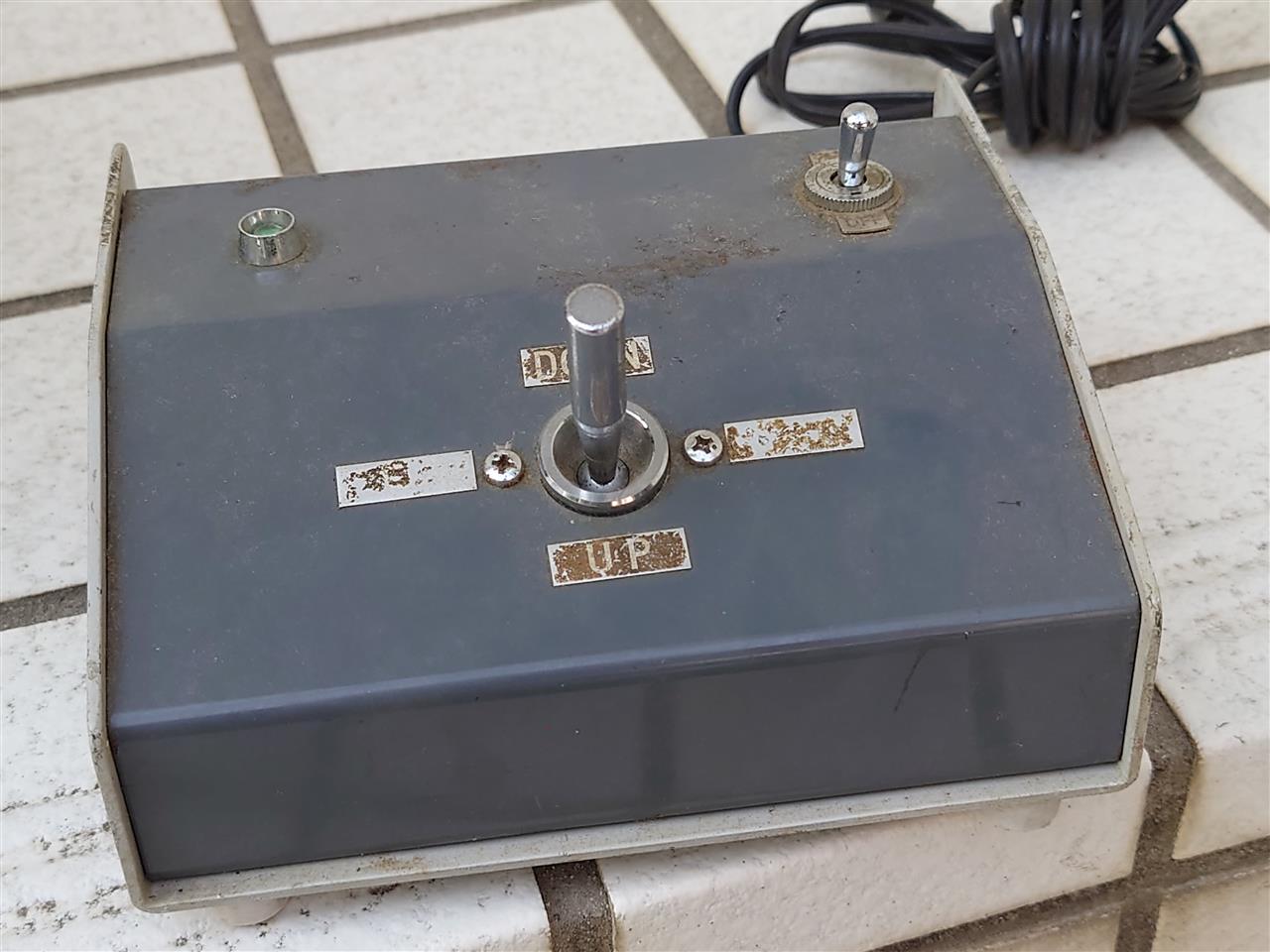

パンチルトヘッドのコントローラはこんな外観です。

電源スイッチにジョイスティック、パイロットランプのシンプルなつくり。


ローテータなら方位指示部がありますが、
パンチルトヘッドは通常ビデオカメラを付けて使うのでＴＶモニタがセットになります。

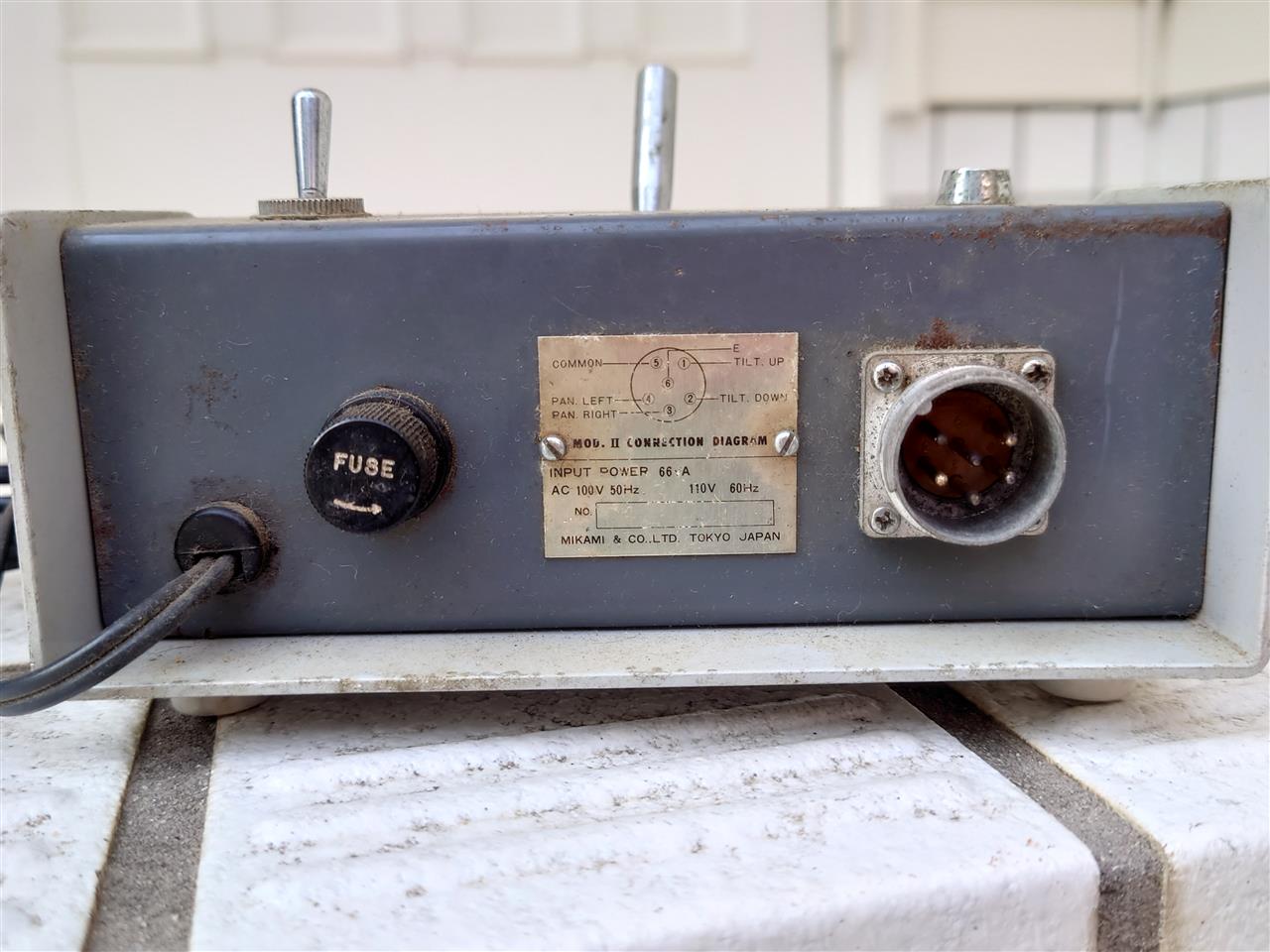

背面


ピンアサインの銘板が貼り付けられています。
６ピンありますが、アースとコモンのほか、ＰＡＮ　ＬＥＦＴ、ＰＡＮ　ＲＩＧＨＴ、ＴＩＬＴ　ＵＰ、ＴＩＬＴ　ＤＯＷＮがあります。


今回の一番の難関、コネクタ部。
コネクタの奥にＣＡＮＮＯＮと書かれてありますが、マイクなんかのキャノンコネクタの類！？

あまり見慣れないので手に入るかどうかわかりません。


内部はマイクロスイッチが四方に配置されて、真ん中にジョイスティックの軸が収まります。
同時に左右、または上下のスイッチがＯＮになることはありません。
なるほどな。
モータは１００Ｖで動かしているけど、電流は大したことないのでマイクロスイッチでも持つんですね。

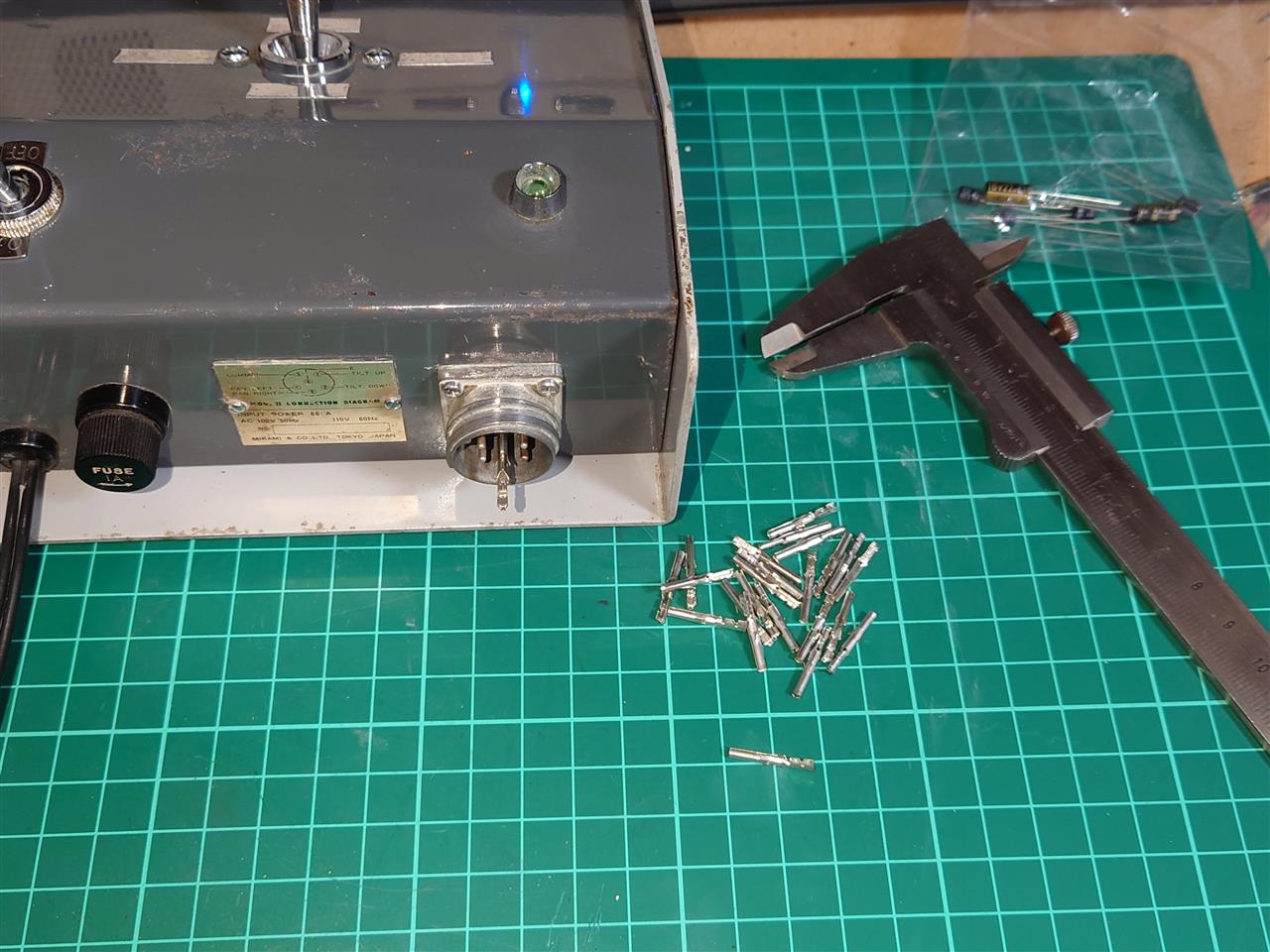

動作確認のためにとりあえず地元の部品屋さんでピンを買ってきました。

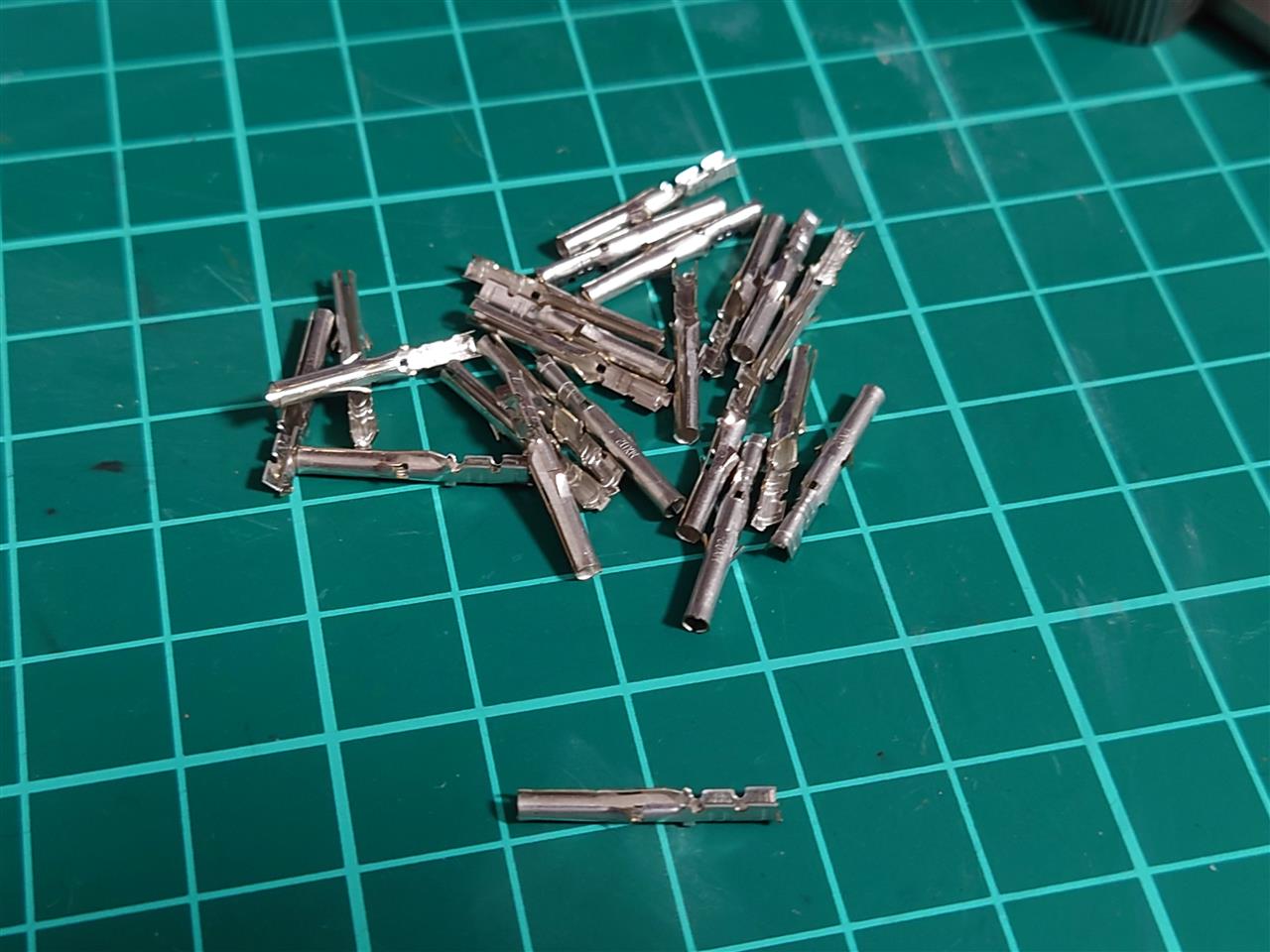

品番不明の端子　１本１５円なり。

部品屋のおばちゃんにコントローラのコネクタ部を見せたけど、速攻で見たことないと言われました。
じゃあ、このピンに刺さる端子ないで？ということで出してもらいました。

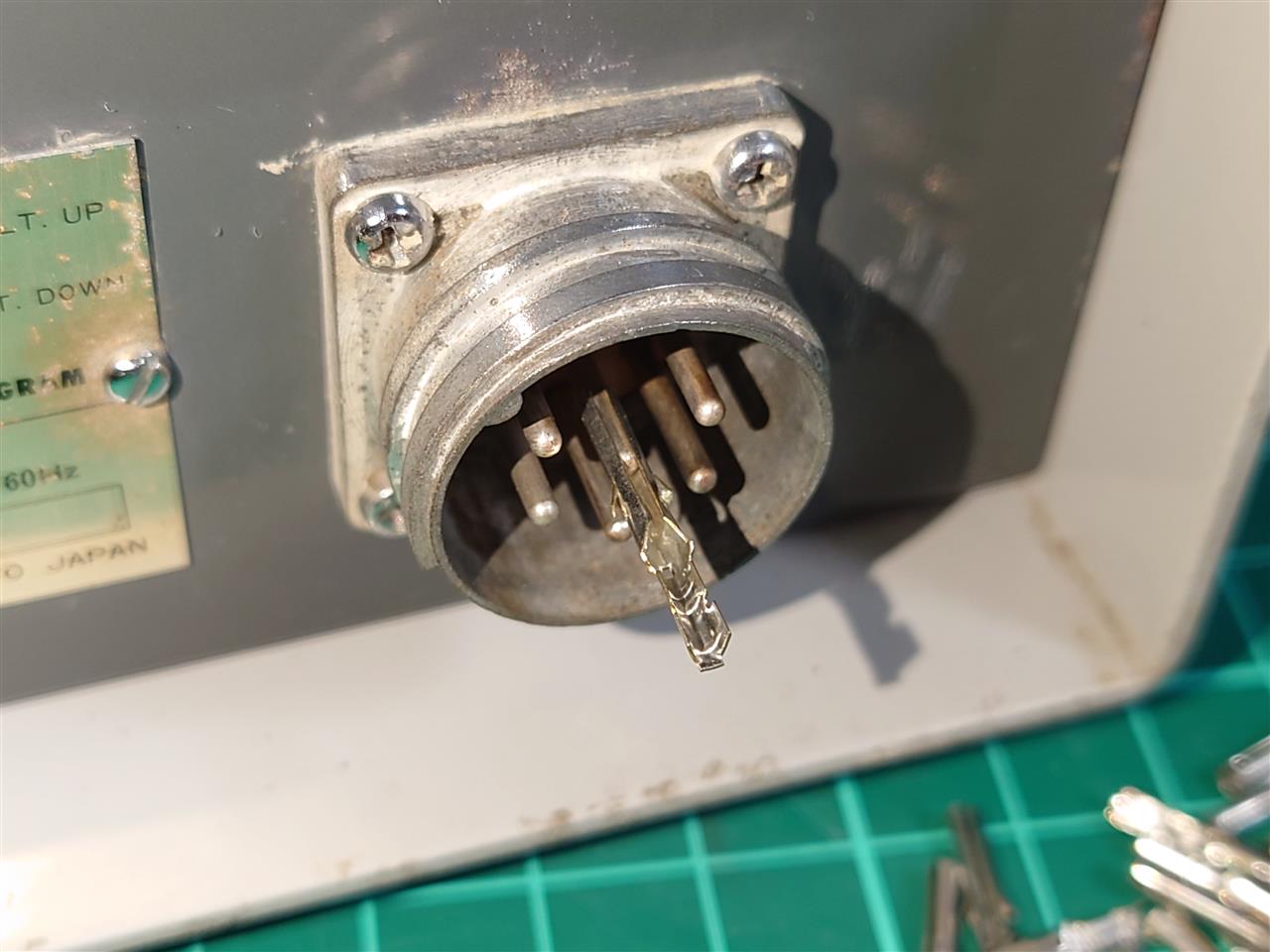

２種類あるうちの１個を現物合わせで刺してみて合う方を買ってきました。


ピンの径は１．５ｍｍ


配線を作ってみることにします。

使わなくなって２０年以上放置のパンチルトヘッド、動くかなー？
