パンチルトヘッドローテータの続きです


コントローラ側の配線が終わりました。


パンヘッド側のコネクタも交換します。

自動車のハンドルに取り付けられているエアバッグのように回転しても断線しないようにハーネスの遊びが付けられています。
車の場合は左右それぞれ２．５回転ほどするので、このような感じでは持ちませんが(^^；


コネクタの取付穴が合わないので配線前に工作します。


ハンダ付けが終わり、コネクタの取付ですが、水が入らないようにシールパッキンを塗っておきました。

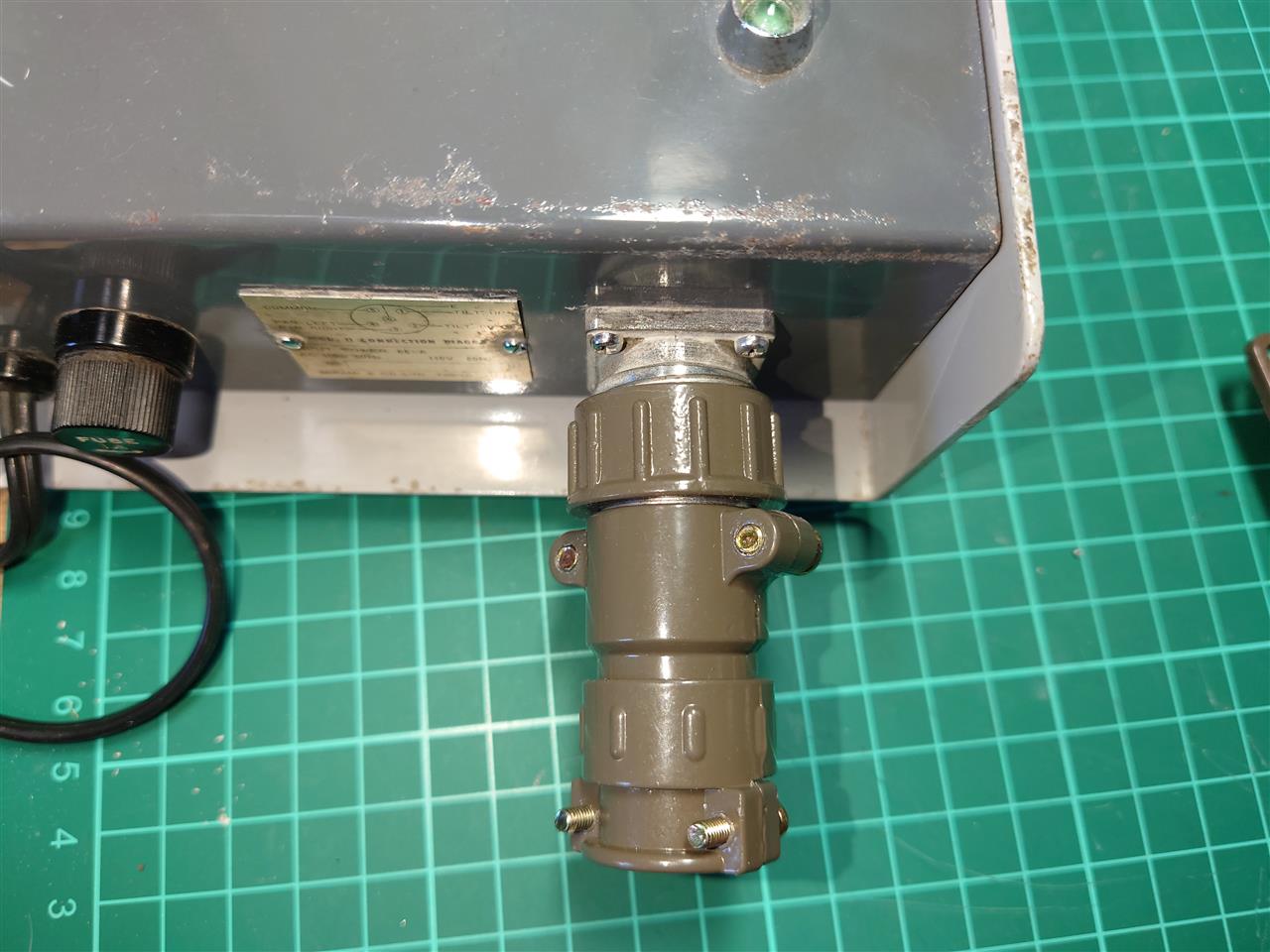

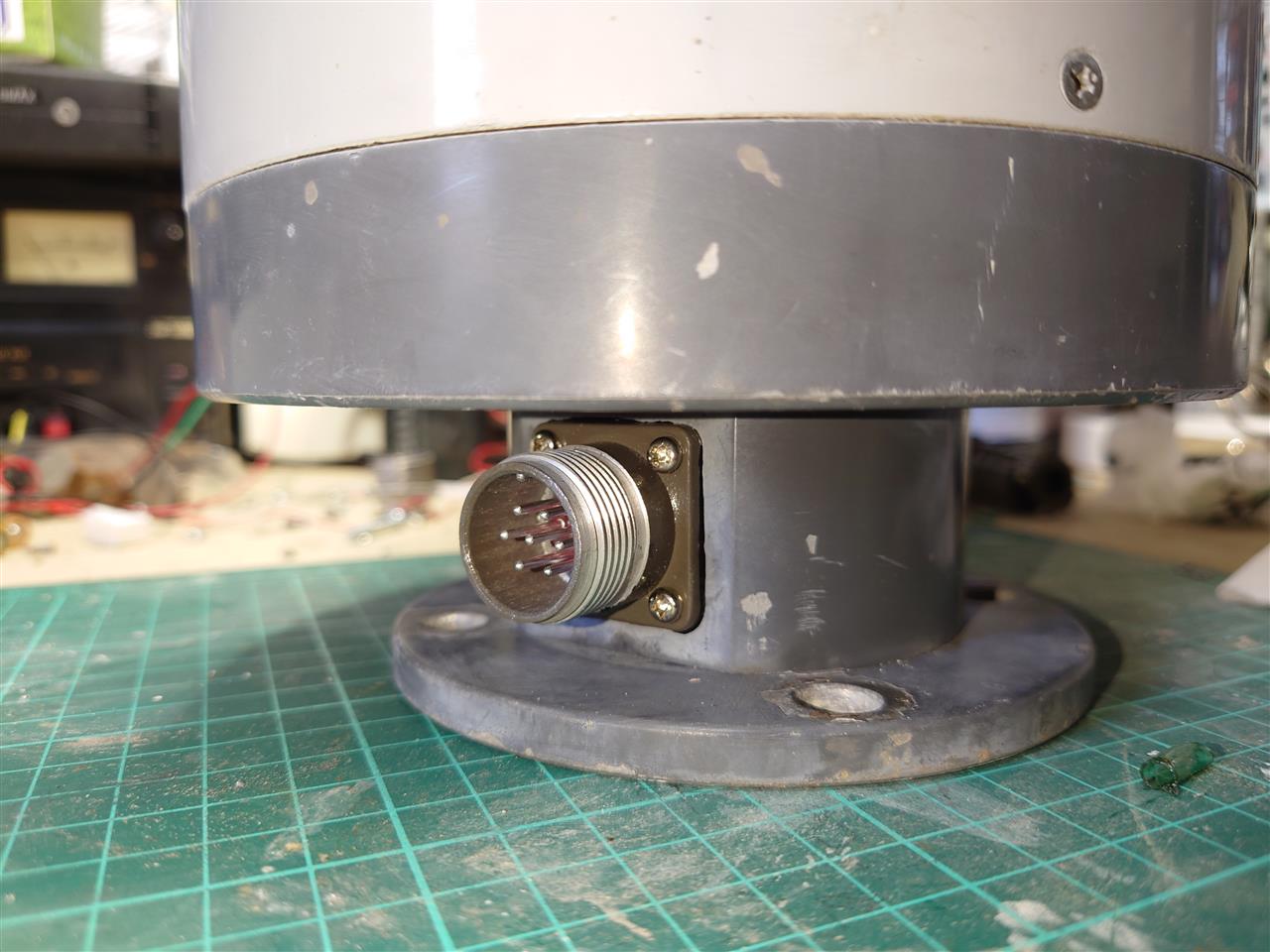

Ａｌｉコネクタ付きました。

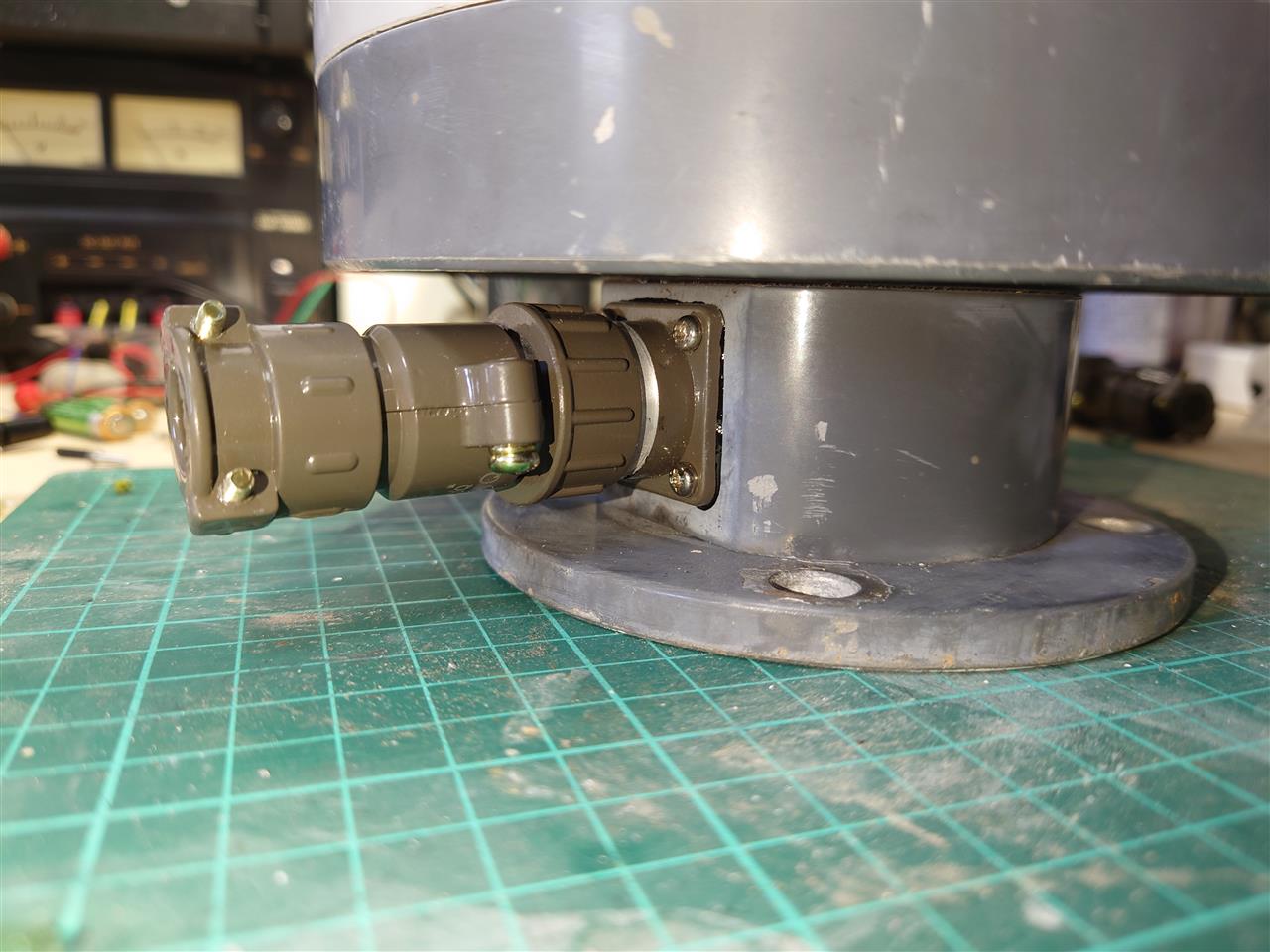

プラグを差し込んでみたら、ちょっと周囲に余裕がありません。
自己融着テープを巻くときに難儀しそうです。(^^；

自己融着の代わりにこんなんでもいいな。

中のコアリボンというスパイラル状のプラスチックを引き抜くだけでバチっと防水できるというグッズ。

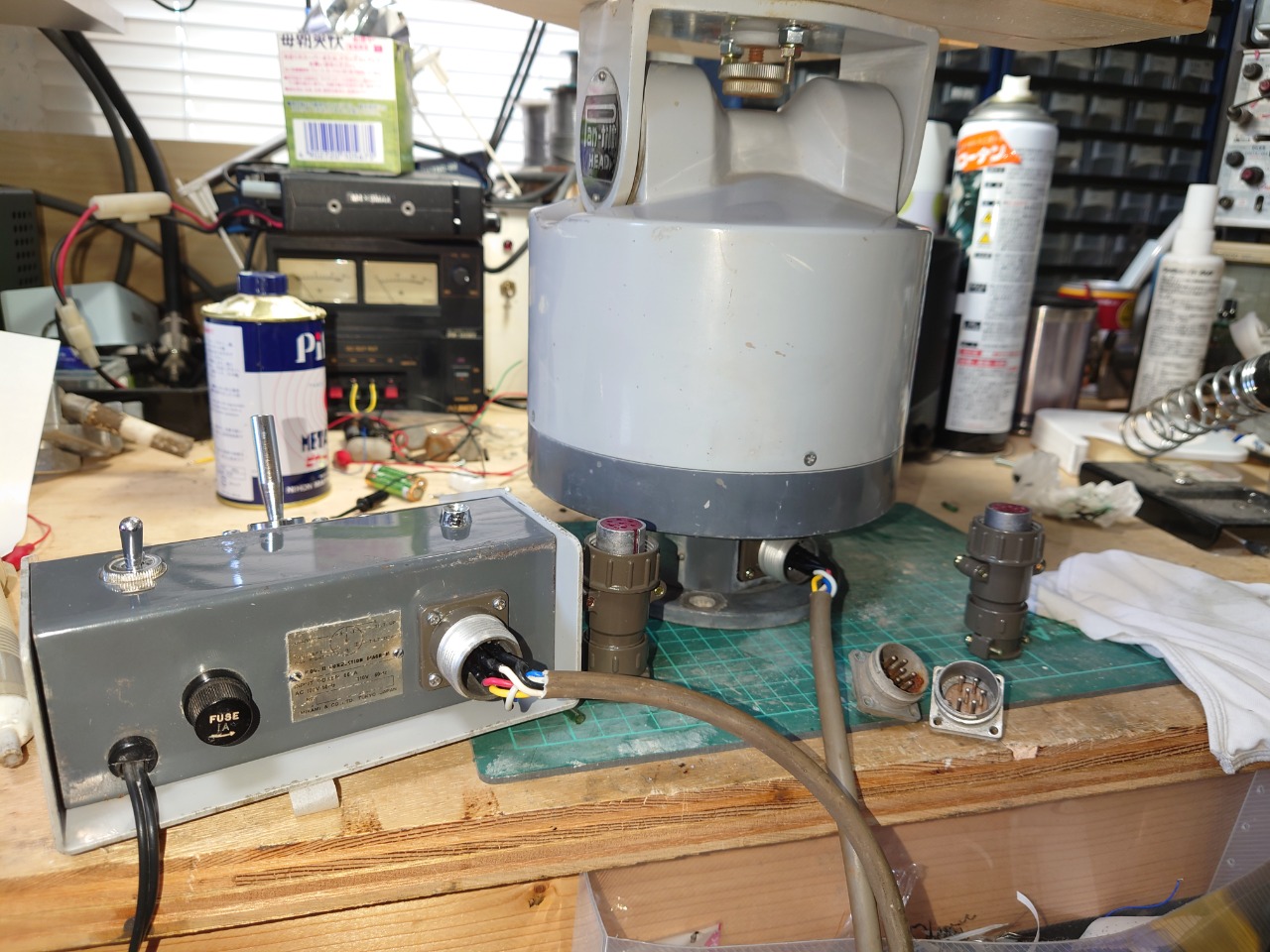

さて、とりあえず、コントローラーとパンヘッドの接続間違いがないかテスト。
うまく回ってくれているようです。
右回り、左回りしても本体内部で断線せずうまくつながっているようです。(^^

ＭＩＫＡＭＩパンチルトヘッドのコネクタですが、なかなか通信販売で見つけることが出来ず、諦めかけていたところ、お友達のまきさんより有力な情報をいただきました。

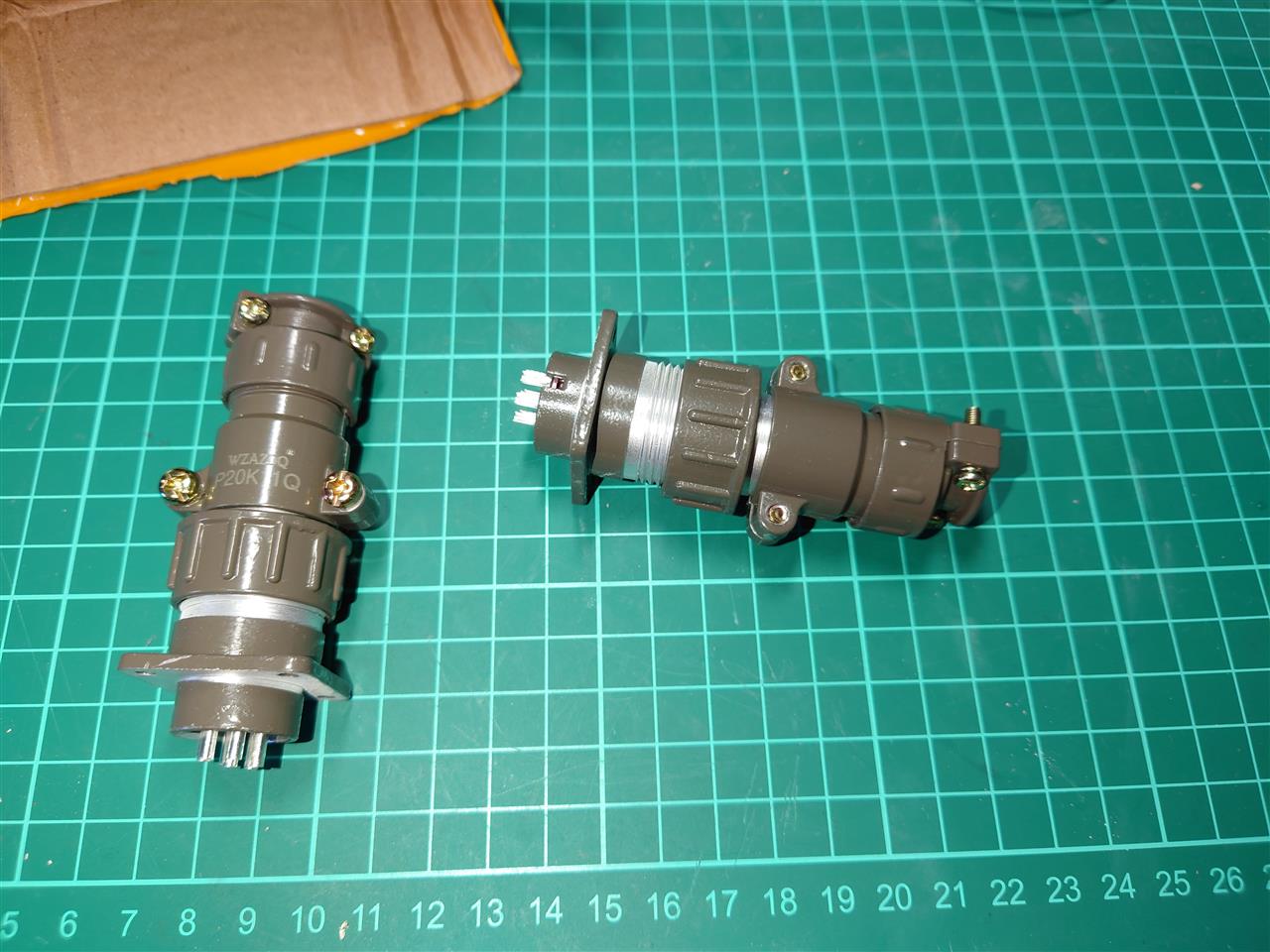

Ａｌｉｅｘｐｒｅｓｓの通販


ちゃんとあるんだ！すごい！

１個４６６円！
しかもオスメスのセットで！

売られていること自体ビックリしましたが値段も考えられないような安さ。
驚きです！

コネクタ２個で９３１円、送料５２９円　合計１４６０円でした。
５月１６日に注文。



そして昨日（６月１日）到着。
２週間で到着しました。

細かいところは無視しても、アマチュア使用では十分です。

Ａｌｉｅｘｐｒｅｓｓの通販は初めて利用しましたが、商品一覧を見ているとワクワクします。
初めて見るものだったり、ビックリするほど安い値段で売られていたり。
絶対コレ、版権取ってないだろなという著作権無視なモノもありましたが、商魂たくましいなーと思いました。


プラグ側は分解するとこんな感じ。

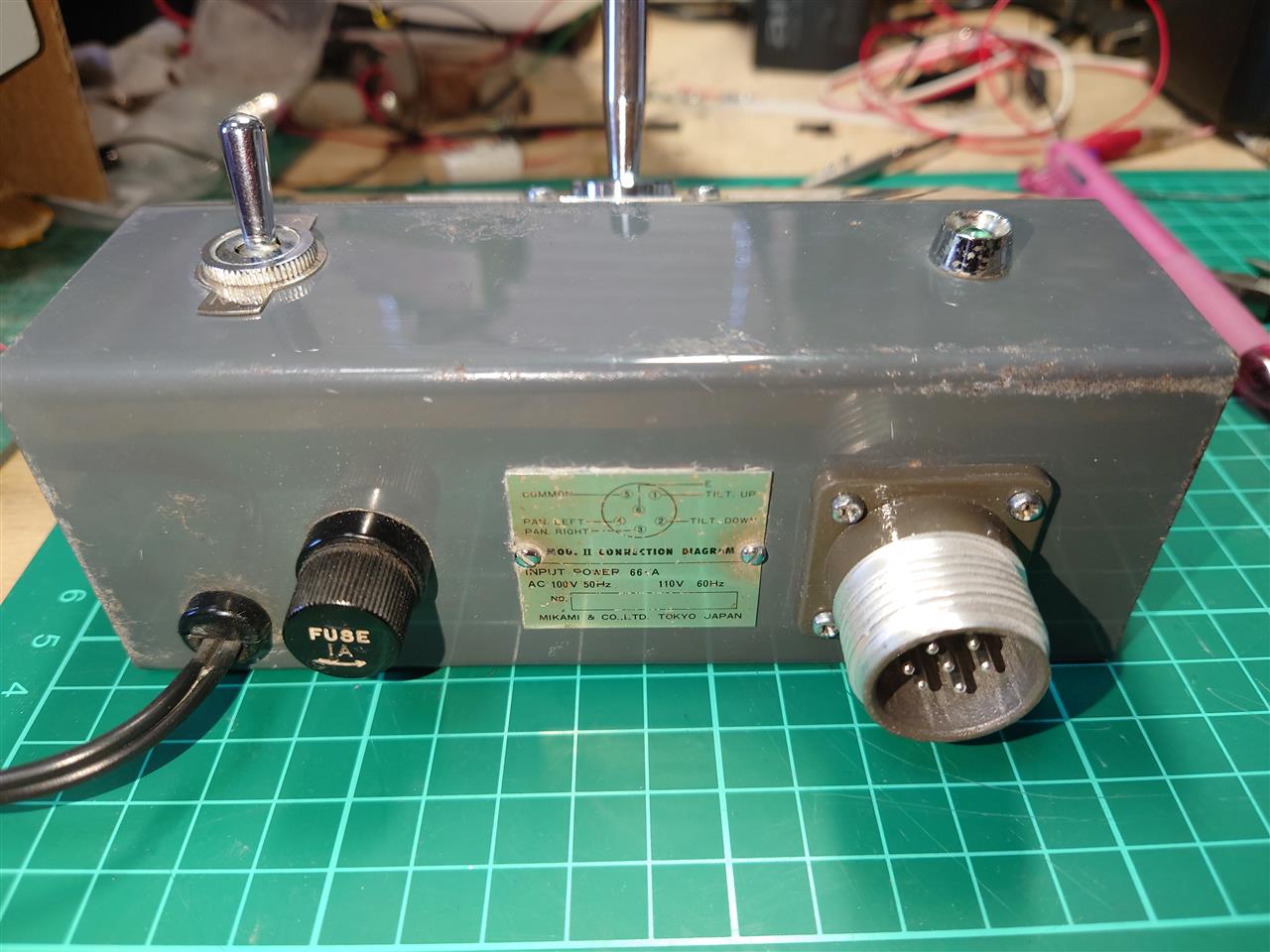

パンヘッドのコントローラには刺さるものの、ロックのネジピッチが違いました。

せっかくなので届いた新品のＡｌｉコネクタに付け替えましょう。

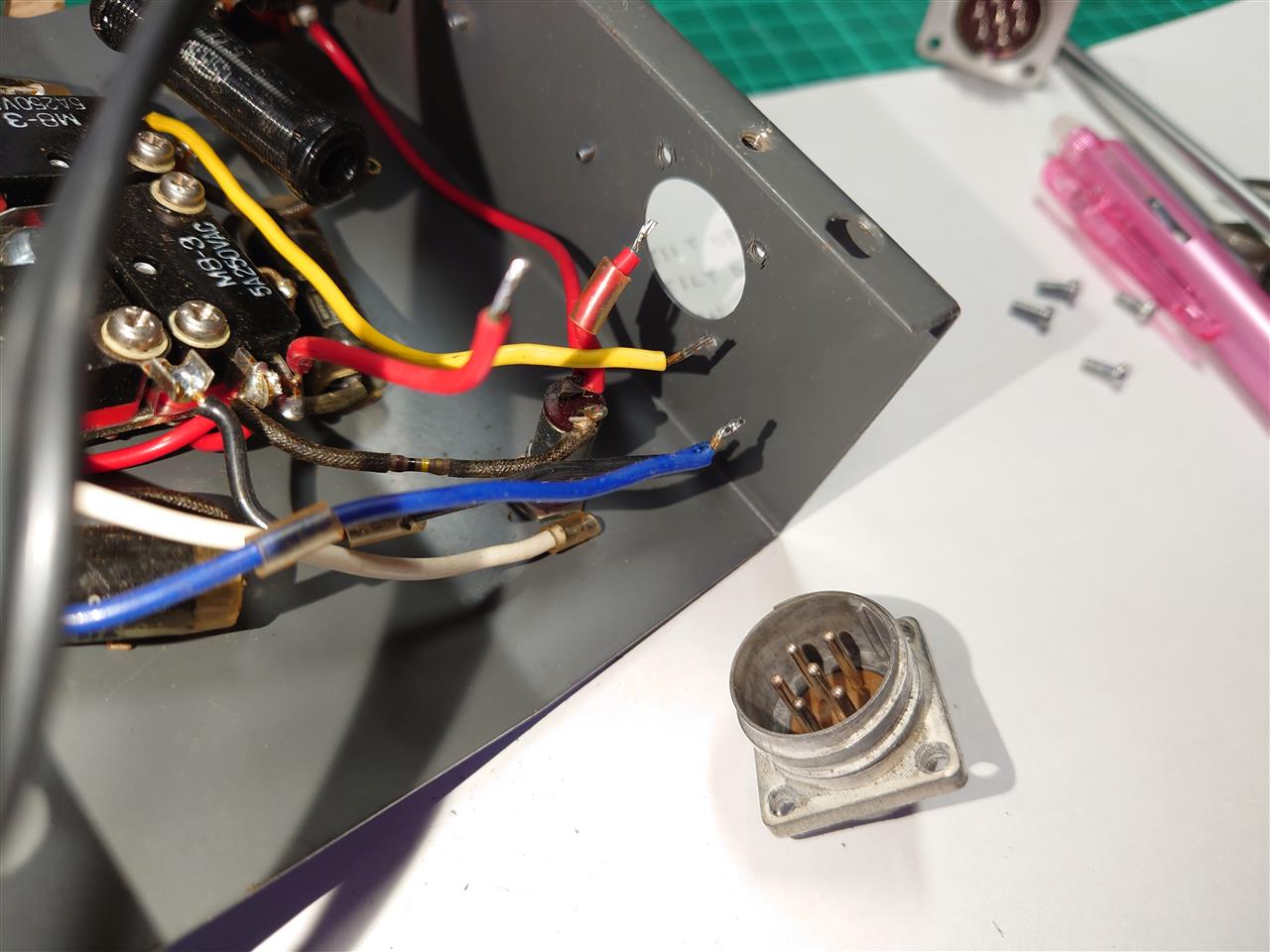

コントローラからオリジナルのコネクタを取り外し。
（捨てるのももったいないので取っておこう）

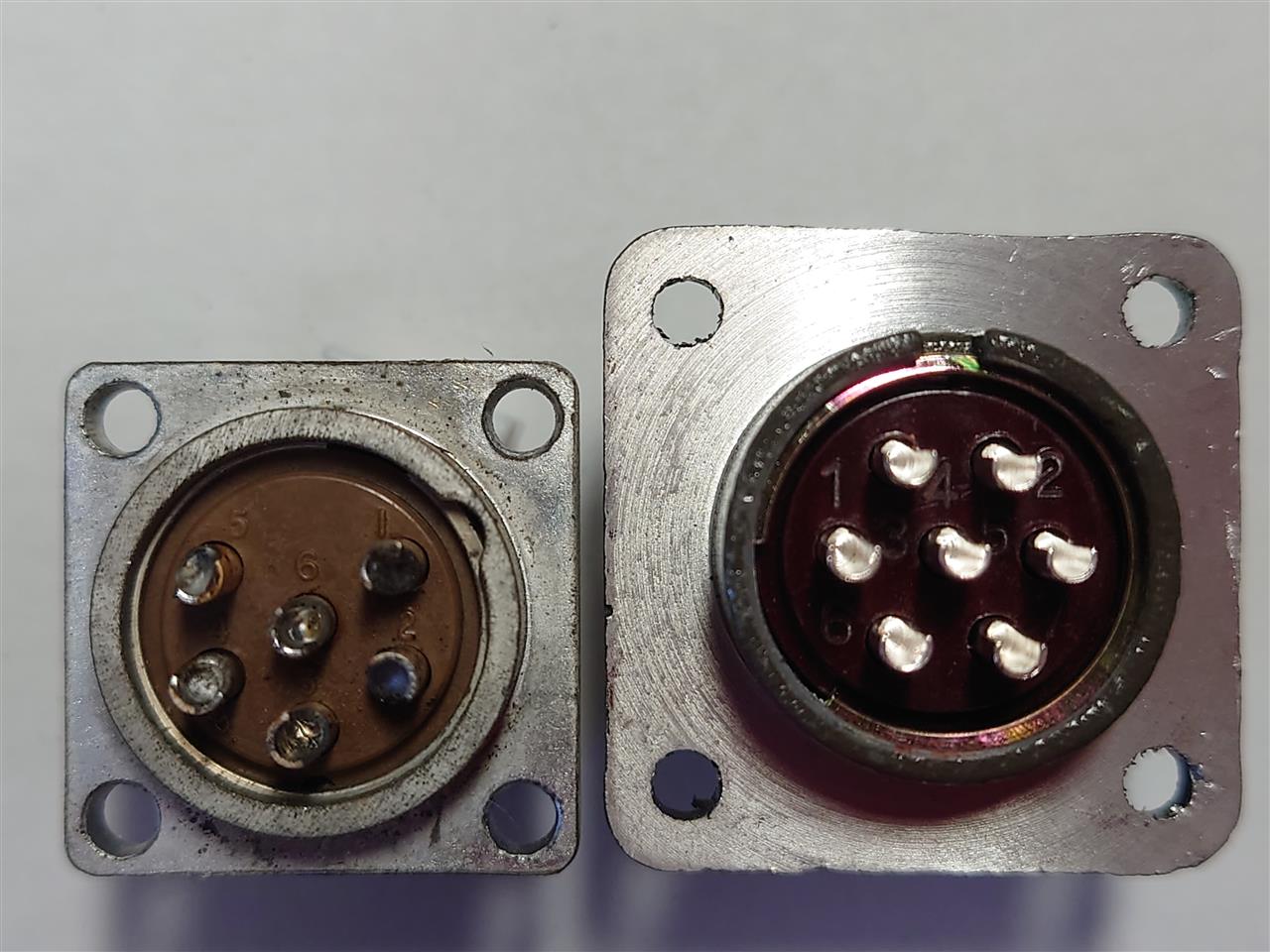

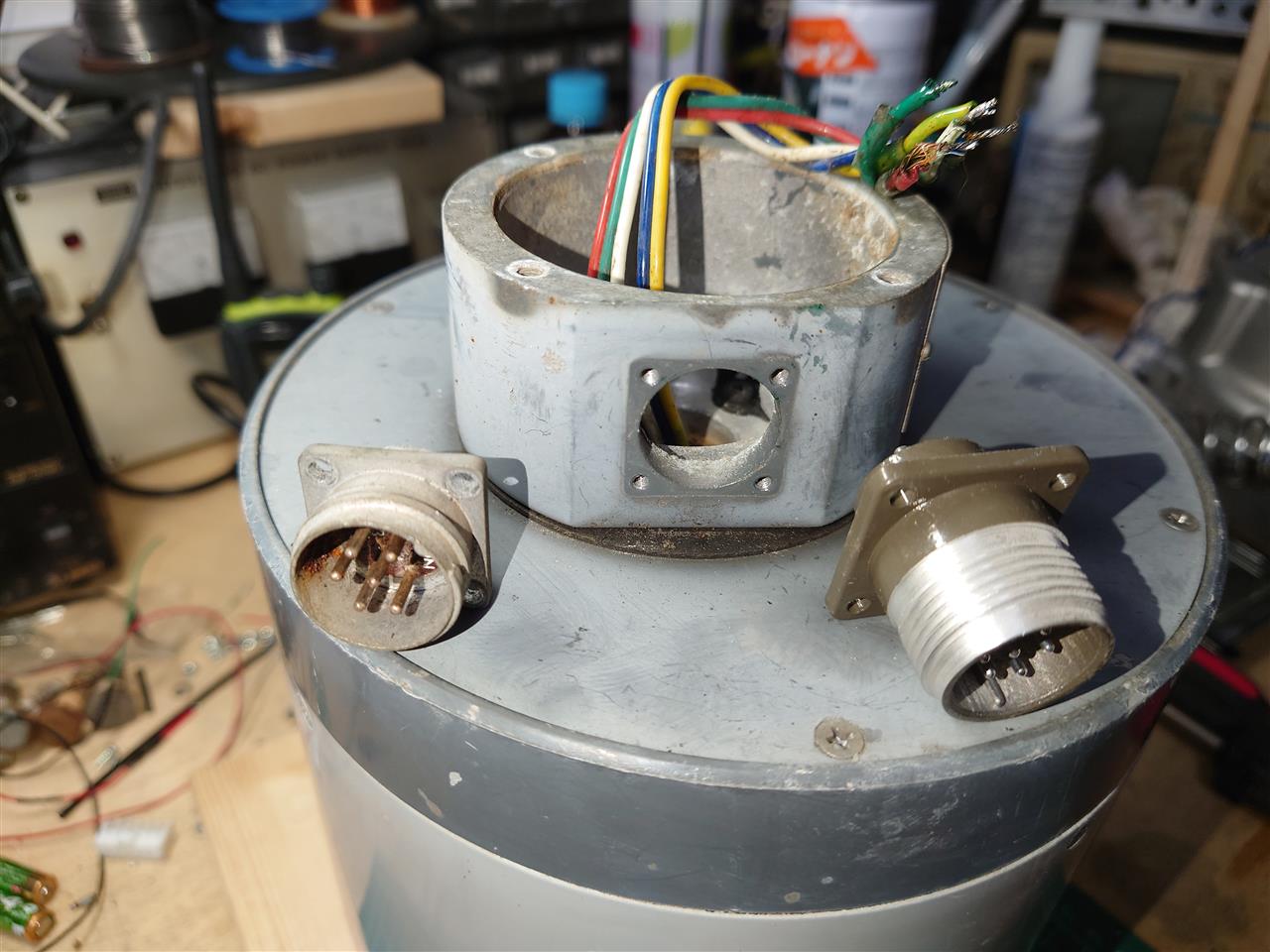

左側がオリジナル、右側がＡｌｉｅｘｐｒｅｓｓ品
ピンに割り振られている番号が違います。
これは気を付けないと誤配線してしまいます。


取付には既存の穴は使用できません。４か所穴を開けました。

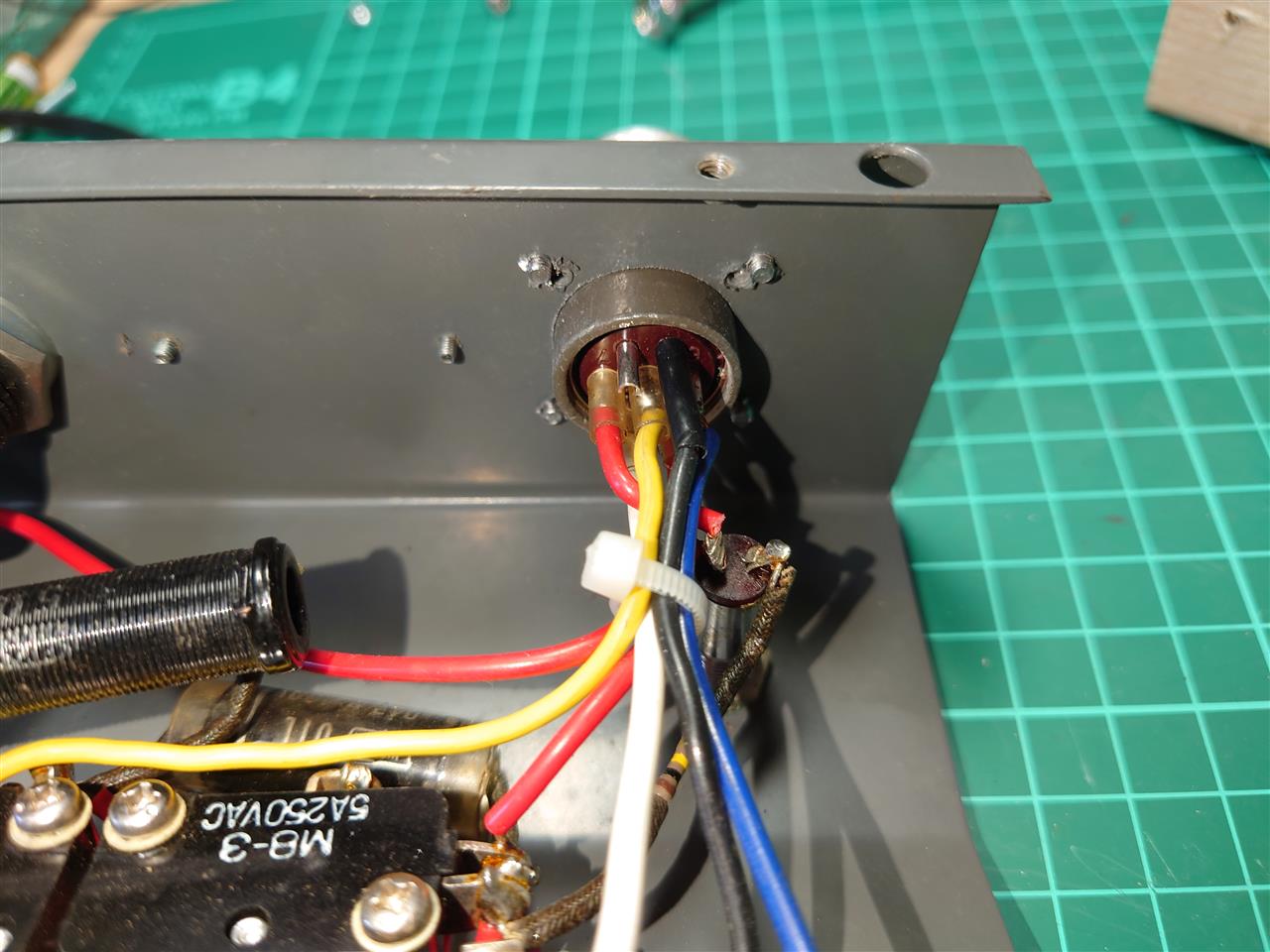

コネクタだけですが付きました。
今からハンダ付けします。
