お昼ご飯を食べて換気扇の続きをします。


換気扇の電源はどこから取るか。

クローゼットの点検口から屋根裏に入って適当なジョイントボックスをみつけてそこから引っ張ってこようと安易に考えていました。
今日は台風が来ているので雨も降って気温もそんなに上がってないだろなとタカをくくっていましたが、無理！！
灼熱地獄です！！

ということで、点検口からの侵入は諦め。


じゃあ、換気扇の近くに玄関の照明があるのでそこから手っ取り早く電源をもらおう。
（照明を点灯させてる時じゃないと換気扇は動かないケド）

脚立の上に登って上半身だけ入って手の届く範囲にＶＶＦが来ていれば作業可能では！？

ジャンクですがコンセントも手持ちにあります。

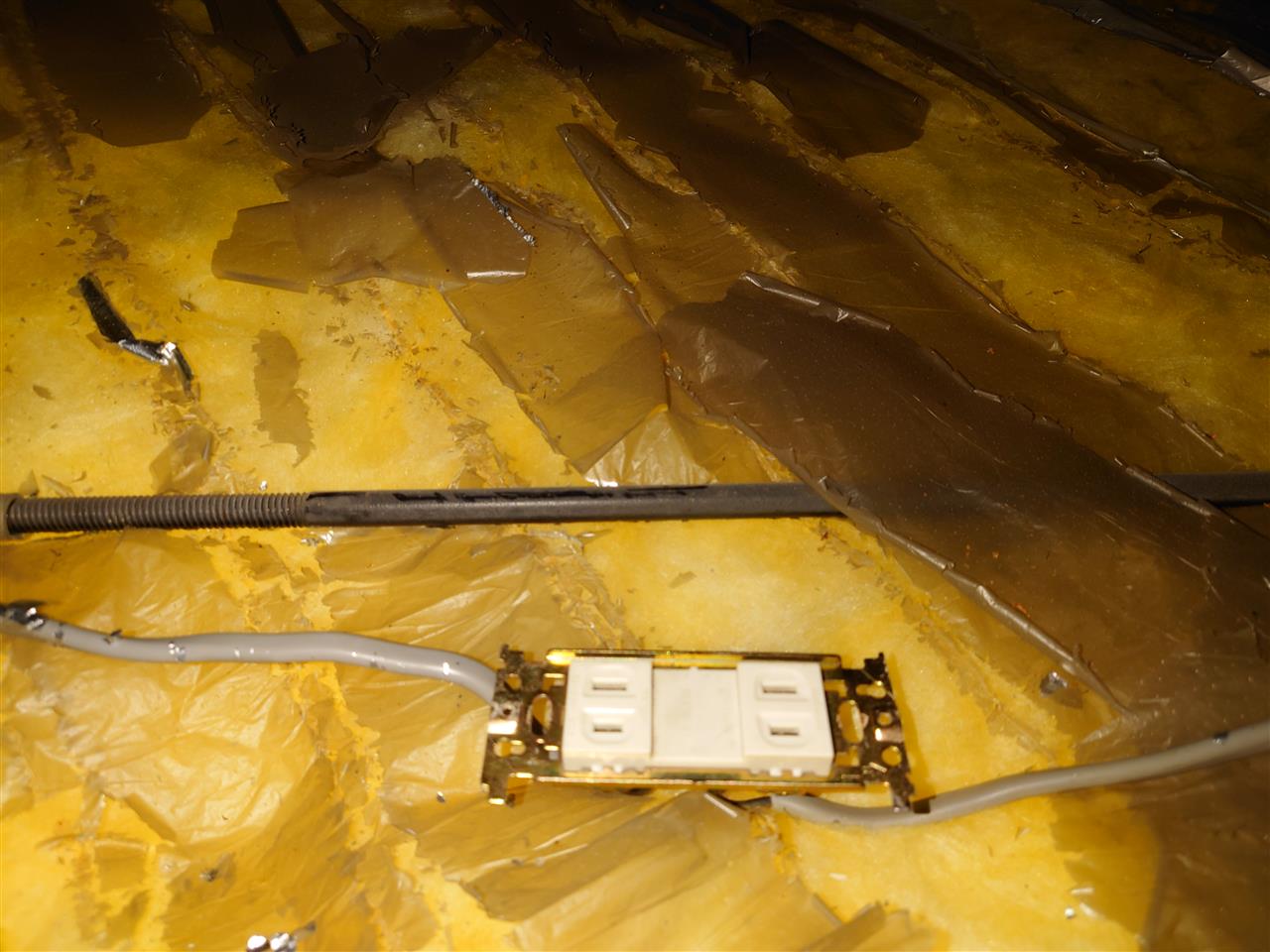

ＶＶＦを切って間にコンセントを咬ませるお手軽作戦です。
５分もあれば作業できるハズです。

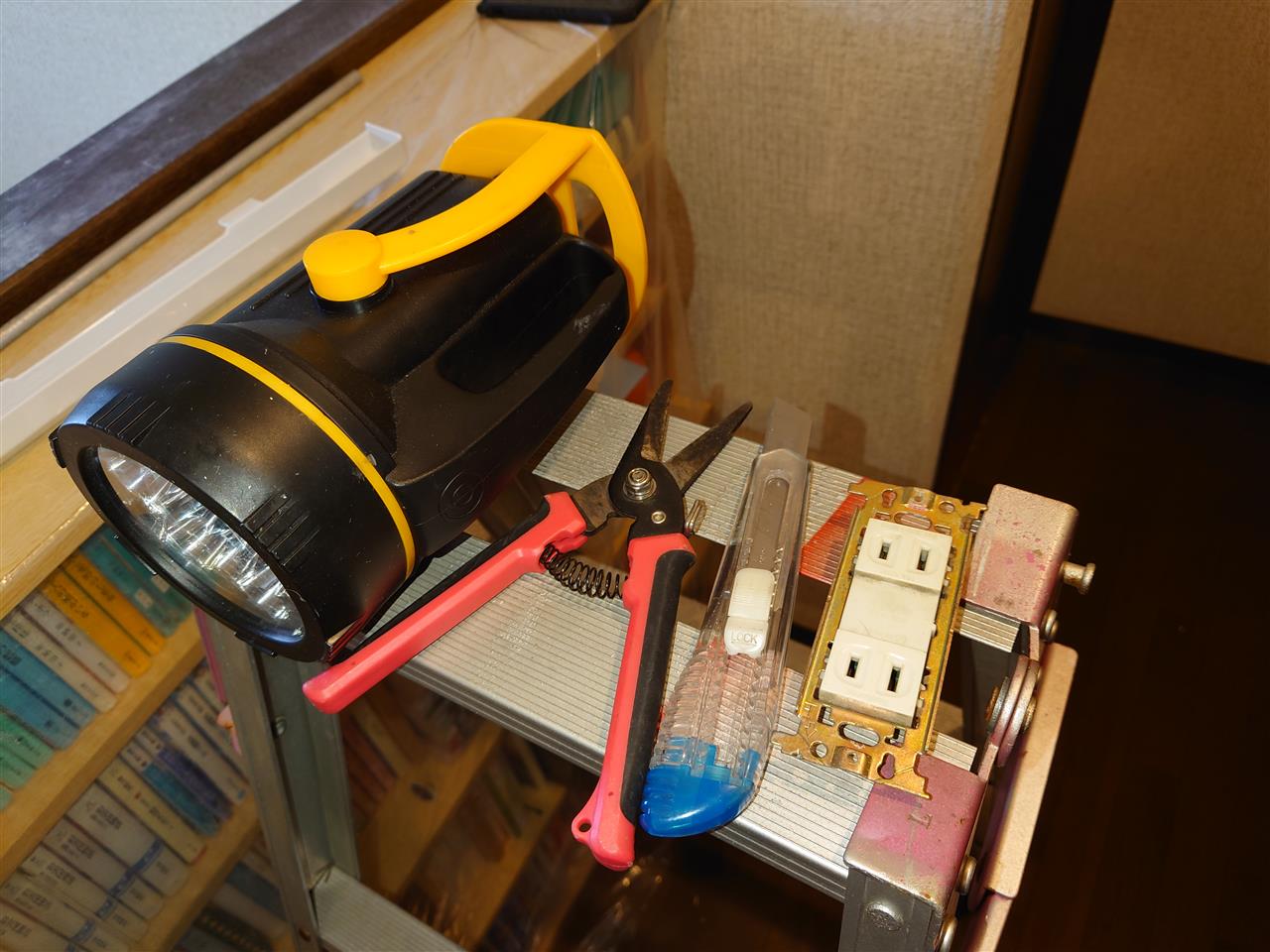

ということで、懐中電灯と工具を持って体半分だけ屋根裏に入ります。


いざ！！


玄関照明のＶＶＦは手繰り寄せるほど長さに余裕がありました。
よかった。


上半身だけとはいえ、この暑さはハンパないです。
さっさと作業して脱出しよう。



完成。

今日は休みです。

台風が来るというのでどこにも遊びに行けず自宅警備員をしています。

さて、換気扇をいじりましょうか。


最近の換気扇のハネはワンタッチで取れるようですね。
てっきり逆ネジかと思いました。
清掃する場合は取り外ししやすそうです。

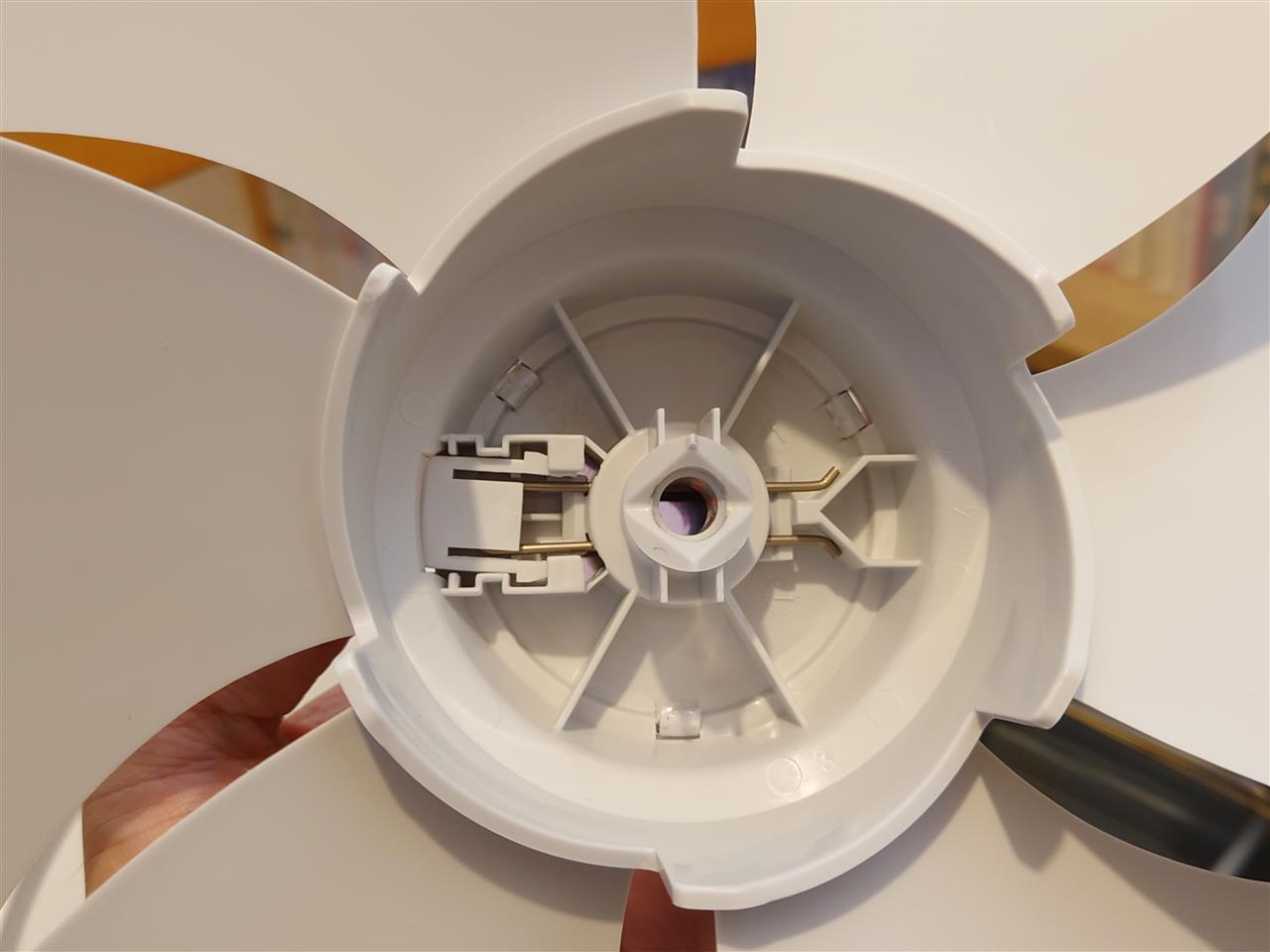

ハネの裏側はこんな感じ。
プッシュするとピンが開く構造になっています。

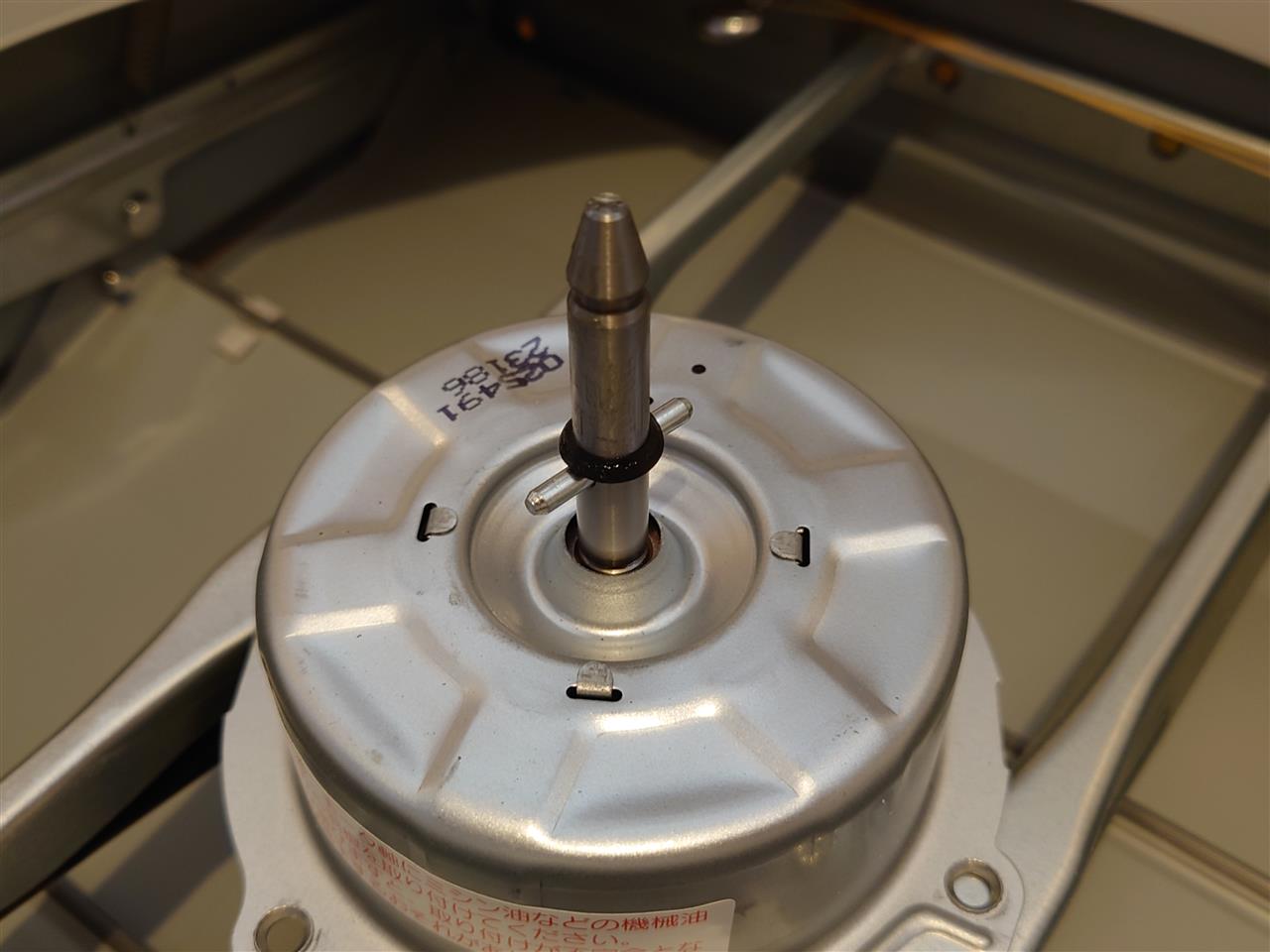

シャフトに切られた溝にロックされて抜け止めになるようです。

車でいうところのクルクル回すウインドウレギュレータハンドルのスナップみたいな感じですね。


基本工事では木枠への固定はネジによって行われますが、このネジ、輸送中の振動で外れないように輪ゴムで固縛（というほどでもないが）されていました。


特にリサーチもせず購入した換気扇ですが、この東芝換気扇ＶＦＨ－３０ＡＮにはシャッターや回転にいくつかのバリエーションがあるようです。

VFH-30AN2　連動式　　引きひもで操作、シャッターも連動
VFH-30ANS2　連動式（強弱）　引きひもで操作、シャッターも連動、２段風量
VFH-30AN　連動式（吸排）　引きひもで操作、吸気と排気の切り替えが可能
VF-30AN　　風圧式　　壁スイッチで操作、シャッターは風圧でオープン
VFM-30AN　電気式　　壁スイッチで操作

私が購入したのはオーソドックスなVFH-30AN2　連動式でした。

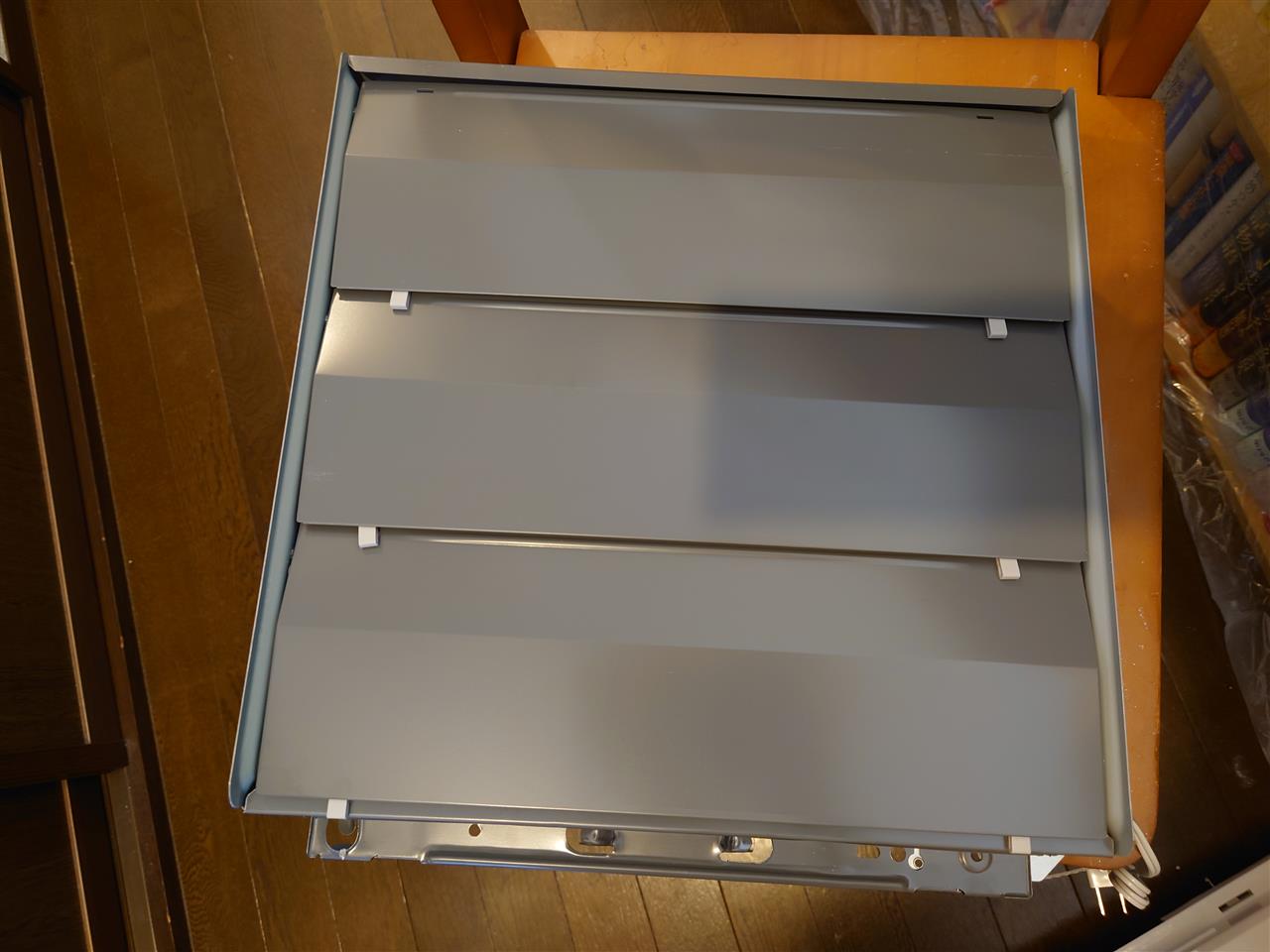

シャッターがスイッチに連動した引きひもによって開けられます。
もう一度ひもを引くとスイッチＯＦＦと同時にシャッターも閉まります。

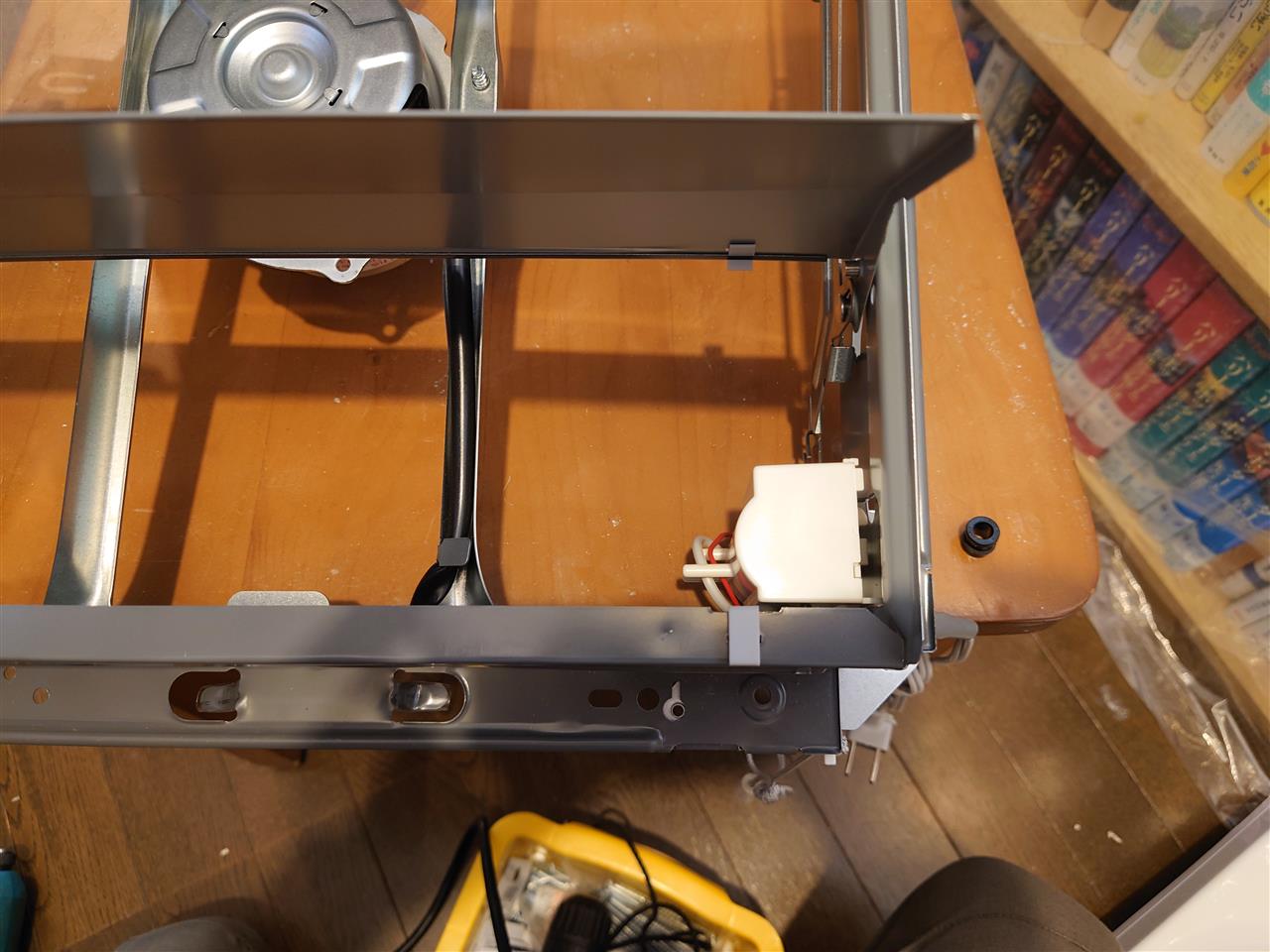

シャッター自身の重さでテンションをかけて、開閉の切り替え（スイッチＯＦＦ，ＯＮの切り替え）をしています。
ひもを引っ張ってシャッターを閉める操作も垂直に設置してはじめて機能します。
（水平に設置すると換気扇がうまく動かない）

どうやってテンションをかけようか？
スプリングで引っ張るか、でもそんなスペースないしな。

いろいろ考えた結果、おもりを使ってテンションをかけることにしました。
上手くいくかどうか分かりませんがとりあえずやってみます。


ひもを通す穴をあけます。
ただ穴を開けただけだとひもが痛むので樹脂製のガイドを通そうと思います。


この辺かな？
ポンチでマーク。


キリで穴あけ。


部品箱にこんなのがありました。
樹脂製のグロメット。


グロメットは緩んで落ちないように瞬間接着剤でネジ部を接着しました。

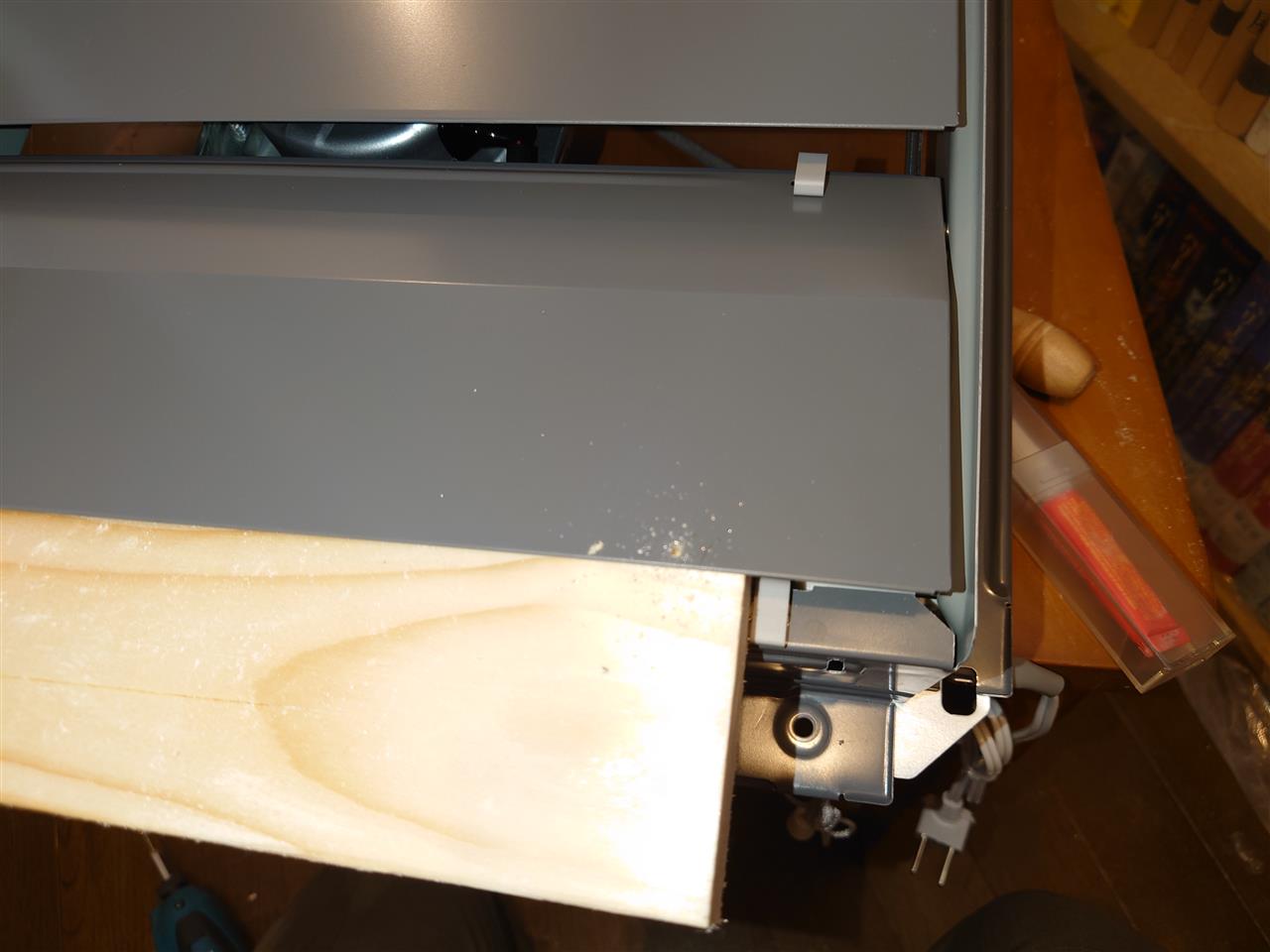

シャッターが閉まった時でも当たらずに取付できました。


シャッターに穴を開けました。
この穴にヒモを結びつけます。


ちょうどいいヒモが無いので白い電線を使用。(^^；


おもりを付けて動作確認。
うまくシャッターの開閉作動ができました。

ハンダをいつまでも付けておくこともできないので、何かしら見た目の良いおもりを探しておこうと思います。

天井換気扇取付の続きです。


作業するにあたってホコリが被らないよう本棚にビニルを被せました。
ちなみに、たくさん本がありますが、私の本は漫画本５冊だけです。(^^；

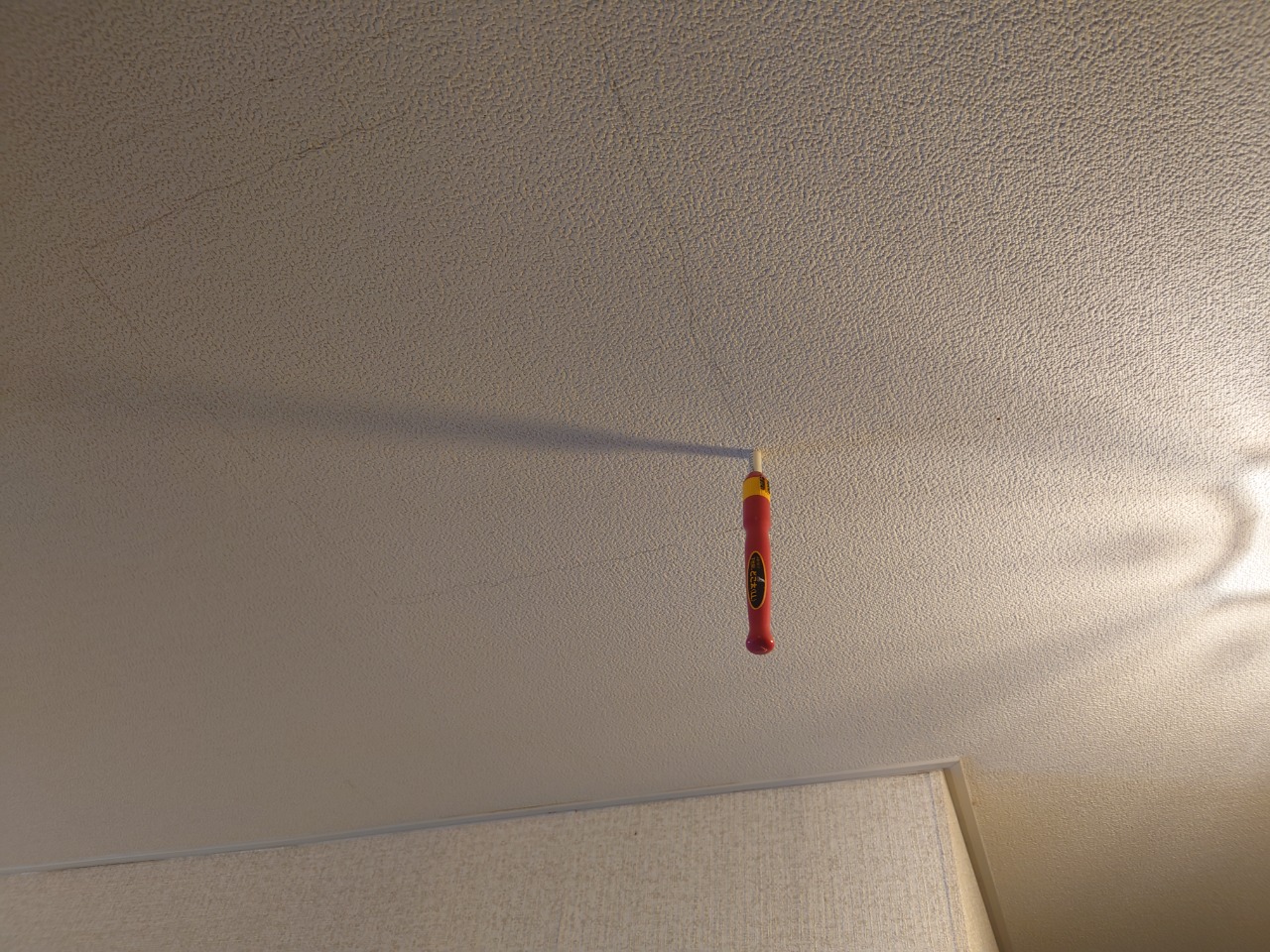

天井に下地が無いか針を刺して確認します。
鉛筆でマーキング。

本当は屋根裏に潜ってリサーチするべきでしょうが、灼熱地獄に入り込む勇気はありませんでした。
出たとこ勝負でやりつけます。


石膏ボードはカッターナイフで切り開けました。
カッターナイフの方が粉が出ないのでＦＢなんですが、なんせ時間がかります。


カッターの刃も折れまくりました。


断熱材を取り除くと、ＶＶＦが！

まあ、配線の長さに余裕があったので横にかわせました。
これぞ行き当たりばったりの醍醐味。（謎）


内側寸法３５０ｍｍで木枠を作ります。


木枠の取付け。
コースレットで天井の木材に固定しました。

ちょうど木枠の外寸が天井の木材３辺とピッタリで、密着固定できて強度的にもよさそうです。


心配げに見守るネコちゃん。
あんまり近づくと石膏ボードの粉で白猫になるぞ。


とりあえず今日の作業は終了。


は！！

ここで気が付く。
ネコちゃん、この穴に入りたいんだ！！

あぶない危ない。


入られないように蓋をしておきました。

今年は梅雨明けが早く、いつもより気温が高い日が続いています。

私のシャックは２階にあってエアコンも付けてますが、こうも暑いとエアコンをつける以前にシャックまで立ち寄らなくなっています。(^^；

家の中が熱いのは日中、天井裏の温度が上昇して熱気が籠り続けるのだと思います。
これが影響してか、２階はどの部屋も夜になっても温度の下がりが悪いようです。

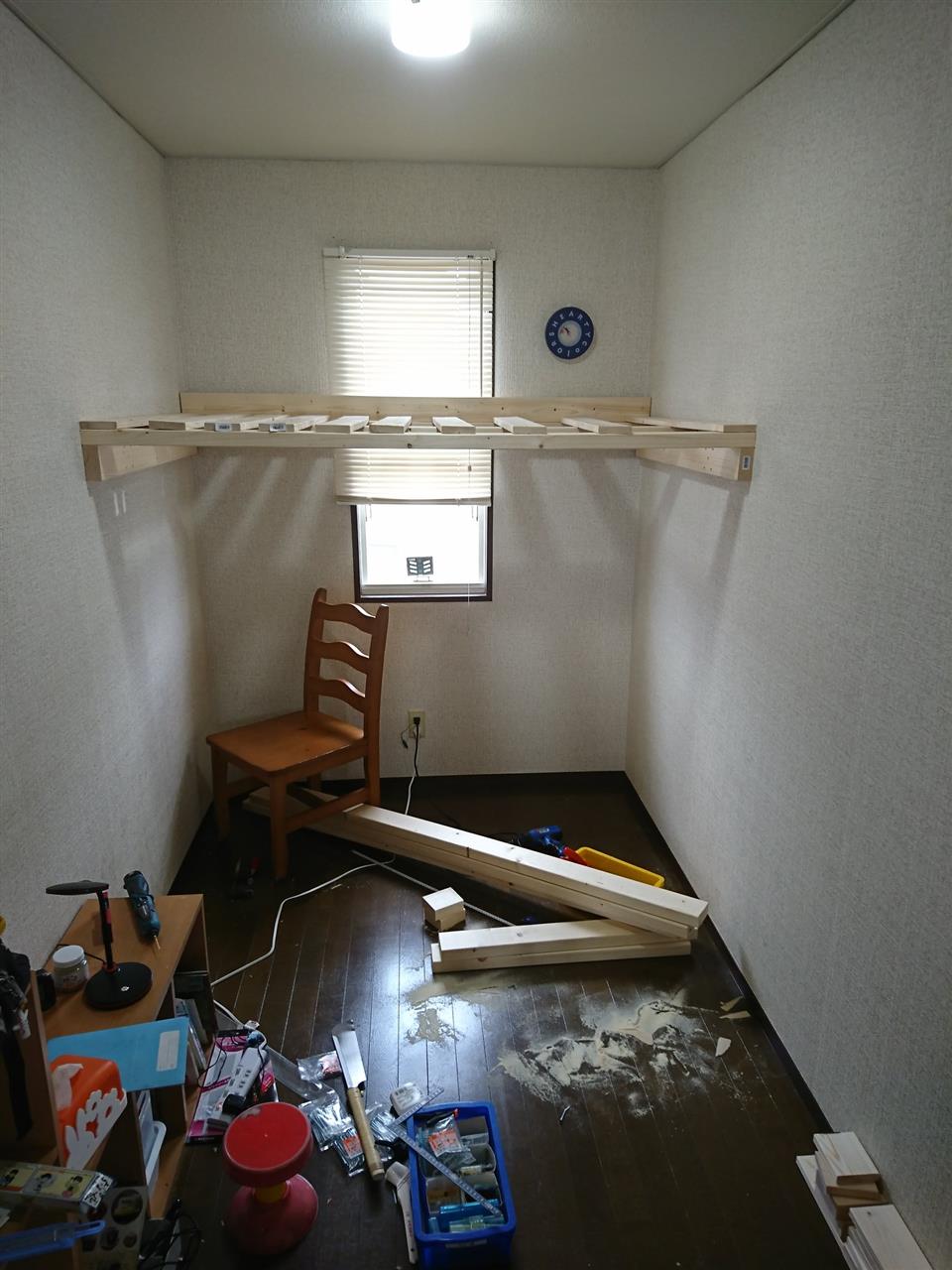

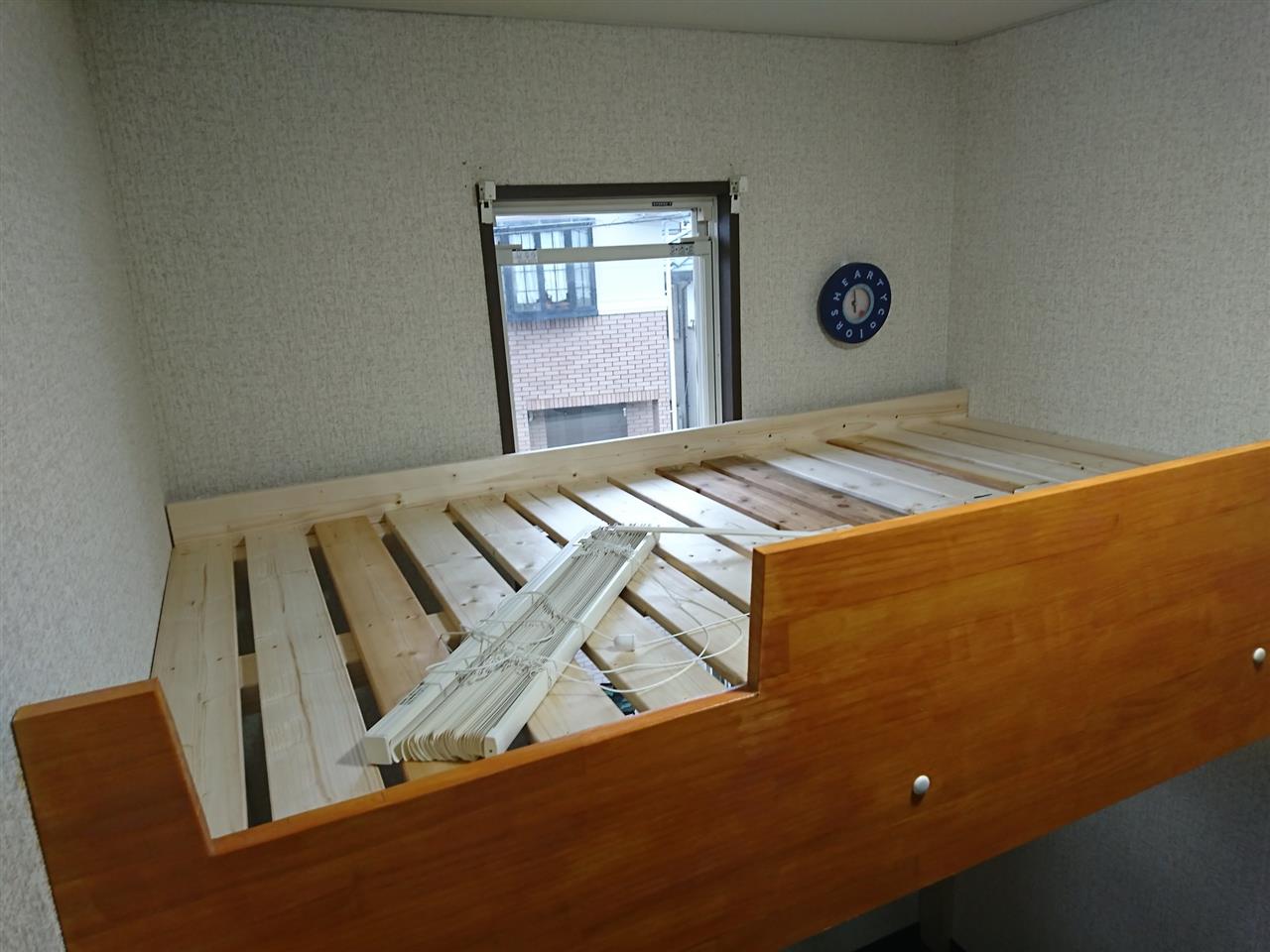

２年ほど前、息子にシャックを取られそうになったので、３畳ほどの納戸にベッドを作って息子専用部屋を作っていました。



息子曰く、ベッドが天井に近いぶんかなり暑いそうです。
まあ、そうだろうなぁ。(^^；


屋根裏にこもった熱が排出されるだけで違うかな？
天井に換気扇をつけて温度の低い空気を天井裏に押し込んで、熱い空気を外に押し出せないかな？
屋根裏の温度が下がればエアコンの効きも良くなって電気代も下がらないかな？
などと前々から思っていました。

実家は昔、養蚕をしていて養蚕室の天井には大きな工業用のファンが付いていました。
騒音の小さいシロッコファンでしたが、温度にデリケートなカイコの飼育には排気のファンが一役買っていたようです。


ということでＤＩＹで我が家にもファンを付けたい。



東芝換気扇　ＶＦＨ３０ＡＮ２　３０ｃｍ
アマゾンで５０００円ぐらい也

私はアマゾンのアカウントがないので妻に調達してもらいました。
もう少し小さい２５ｃｍなら安いものもありましたが、３０ｃｍはこれぐらいが相場のようです。
なるべく大口径でハネの枚数が多い方が脈動少なく効率もいいかなとこれにしました。

まあ垂直に取付けするのが前提の換気扇なので水平につけた場合は保証も受けられないでしょう。もちろん自己責任ということで。


取付場所はこの辺にしようと思います。

玄関の真上が吹き抜けで、ちょうど２階の真ん中にあたります。


脚立を使えば２階の廊下から作業できる範囲です。

中古住宅なので躊躇なく「切った貼った」していきます。

先日行われた６m＆Ｄｏｗｎコンテストに参加しました。

７月２日（土）朝

会社帰りに移動運用ができるようバタバタと準備をして出勤。

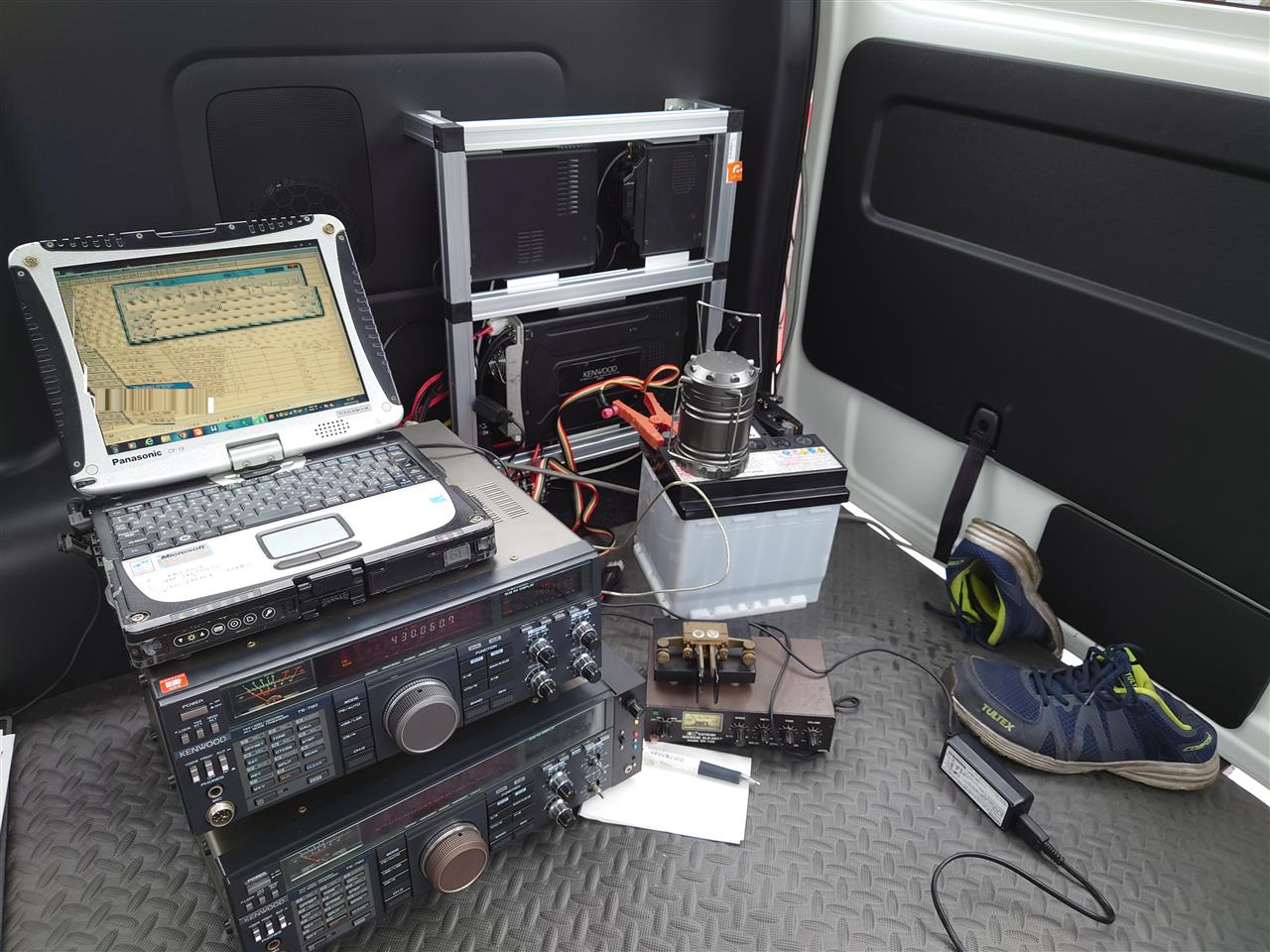

とりあえず移動運用先でＯＭさんがいても他の周波数で運用できるよう、１４４，４３０，１２００ＭＨｚの準備をしました。


７月２日（土）19:00会社帰り
コンテスト準備が完了したＯＭさんと交信して、もういつものお山の上には各バンドに参加するＯＭさんがいることを聞きました。
これはもう仕方ない。運用する場所を変更します。

いつもの場所から東に２～３ｋｍほど行ったところの山にしました。
はじめて行くポイントですが、聞くところによるとここなら抑圧の影響もないそうです。

２１時ごろ到着して暗がりのなか設営。
４３０ＭＨｚ電信部門で参加しました。

あんまりロケーションが良くないのか交信局数が伸びていきません。
日が変わるころにはＣＱ出してもほとんど応答が無くなってきました。


全く応答が無いので寝っ転がってのオペレーション。(^^；

７月３日（日）朝
明るくなって周りの様子が見えてきました。
と言っても霧が立ち込めていて遠くは分かりませんが。

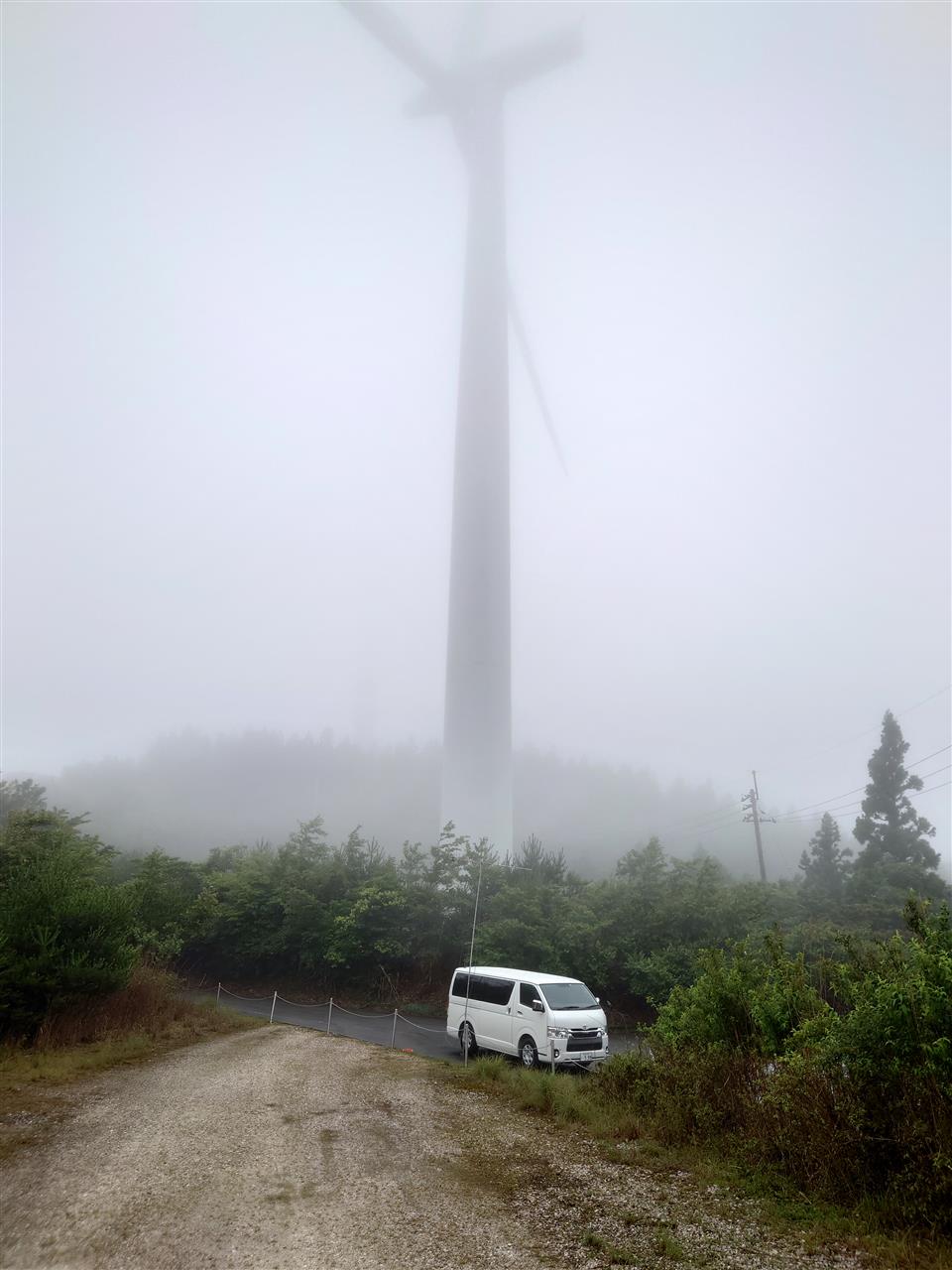

こんな感じのロケーション。

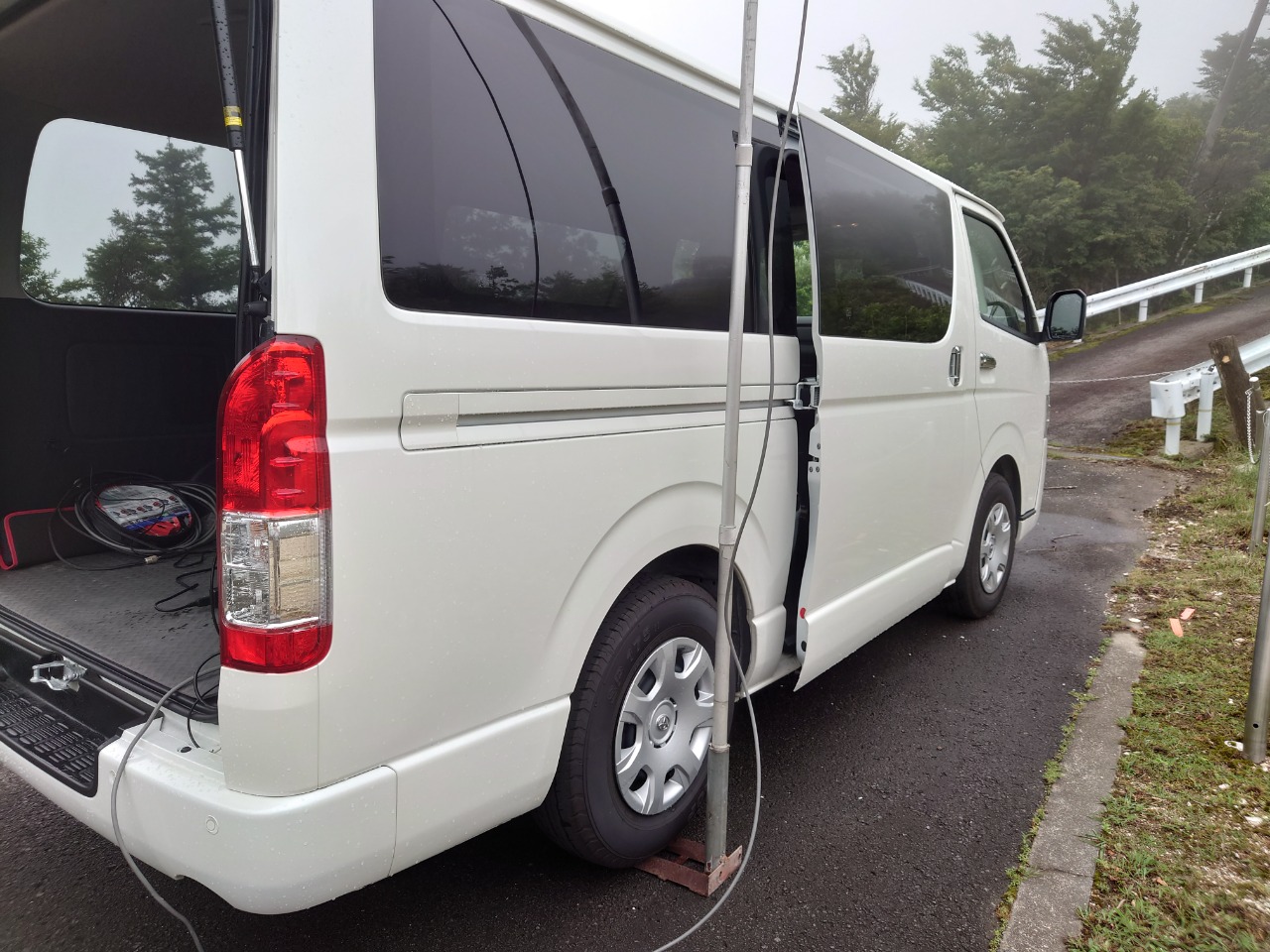

今回、ハイエースで初めての移動運用でしたが、いろいろ課題も見つかりました。

夜間の運用は暗いので照明が欲しい。


パワースライドドアをＯＦＦにしておかないと大変なことになる。
などなど。

いつもは土曜日の夜３時間だけの参加で８０局ぐらい交信できますが、今回はほぼフルでの参加にもかかわらず４０局程度の交信だったのでちょっとつまらないコンテストになりました。
