曲がったパイプを真っすぐにしようとあれこれ試しましたが上手くいきません。
さすがクリエイトのアンテナ、ちょっとやそっとでは曲がりません。
力をかけすぎてコイルを破損させても困るので慎重にもなります。

思った通りに修正できないのでパイプを交換できないか構造研究してみます。


片側のコイルケースのリベットを外して筒を取ってみます。


エレメントの曲がりがひどいので筒が抜けない。
仕方なしにパイプカッターで切断。
無事にコイルが姿を現しました。


夕方になって日も陰ってきたのでこの辺で外での作業終了。
夜、家の中でできる作業は後回しにしよう。

４Ｓします。

次の休みまでこの状態で保管です。



さて、シャックにてコイルを観察。

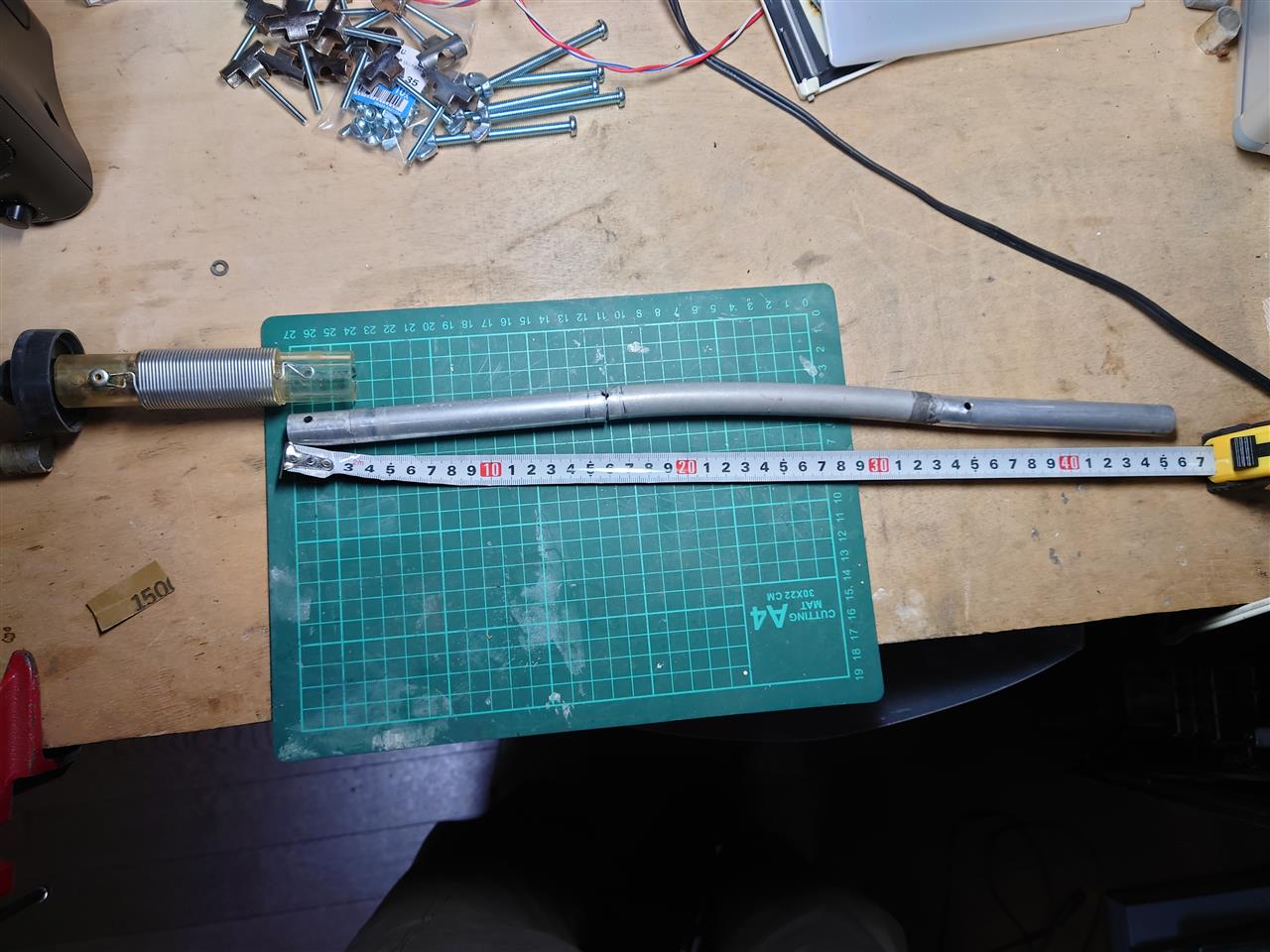

リベットでボビンを介してコイルとエレメントが接続されています。


とりあえずキリでリベットをもんで、


無事、取り外しできました。

１７Φ、４５０ｍｍのアルミパイプが必要です。
たぶん庭に転がってるジャンクにちょうどいいのがあるはず。

導波器と反射器を組んでいきます。


導電性のグリス、テナメイトを塗ります。
残りが少ないのでケチって薄く塗りました。

アンテナの組み立て用にはナガラのテナメイトが有名ですが、それ以外のグリスってあるのかな？あんまり聞かないケド。
プロはどんなグリスを使ってるんだろ！？


鍋ネジとナットで取付け。
組み立て説明書にはここにビニルテープを巻くことと指定があります。
詳しいテーピング位置は書かれていませんが、水の浸入防止とネジの脱落防止の為かな？


テープの巻き終わりはタイラップで止めました。

以前設置していた時には見栄えが良いかなと、白のビニルテープと白のタイラップで止めていましたが対候性が良くないみたいでダメになっていました。

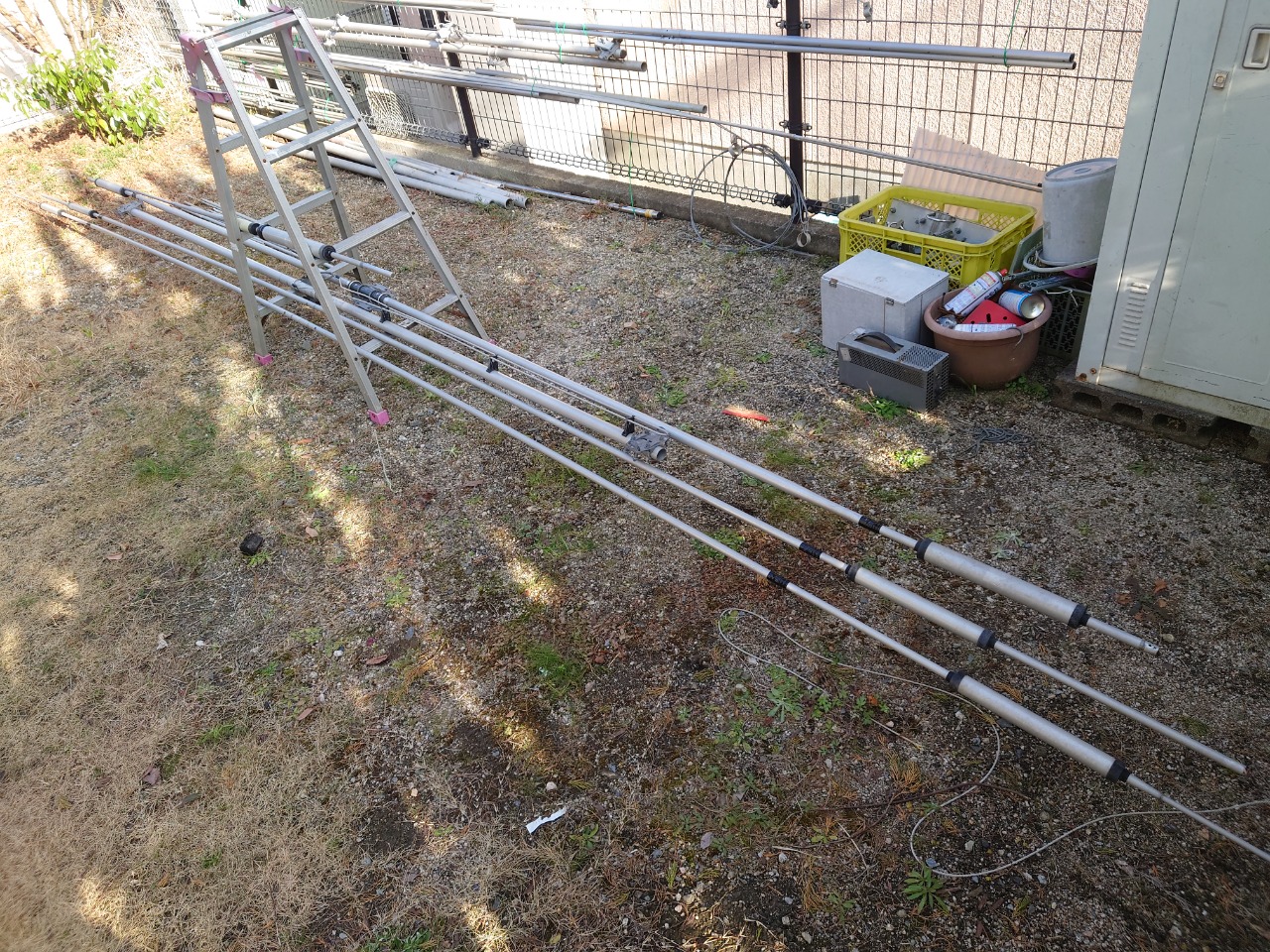

導波器と反射器完成。
まあ、これらはもともと破損も無かったので簡単に仕上がりました。


問題は放射器です。


コイルのケースが割れています。


自己融着テープとビニルテープで補修。


ここからが難所かな？
部品を買うのもアレなんで、なんとか治せんものか。

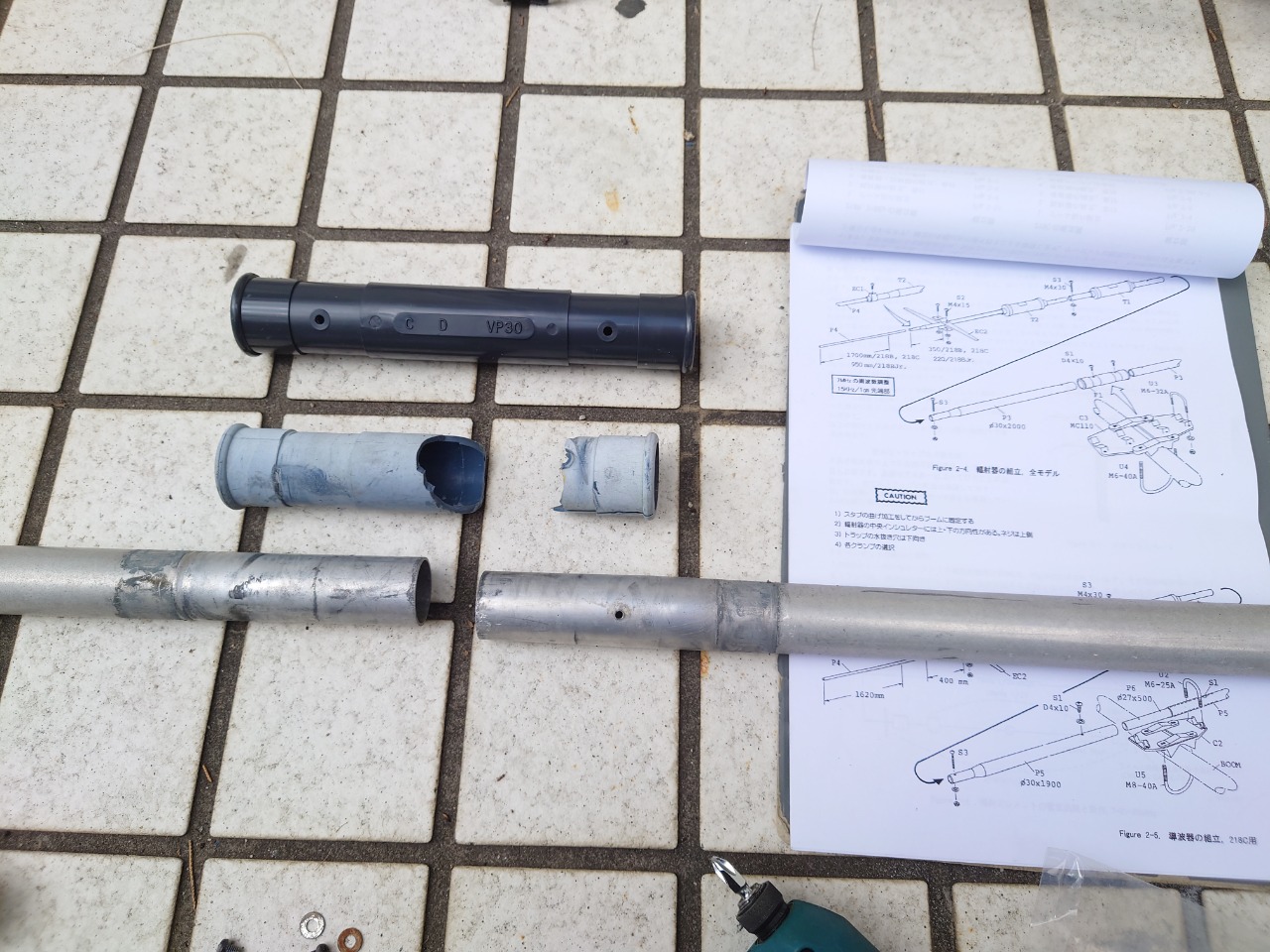

台風で破損した放射器のインシュレータ（放射器の左右エレメントをつなぐ部品）
クリエイトから購入。


F1. Raインシュレータ φ35×210(VP30) 　１２００円
送料９００円、消費税２１０円　　合計２３１０円なり


エレメントを挿入するも変形してるためすんなり入らない。orz


ハンマーで叩いて形を整え、最後の調整でやすり掛け。
ヤスリを当てると出っ張っているところがすぐにわかります。

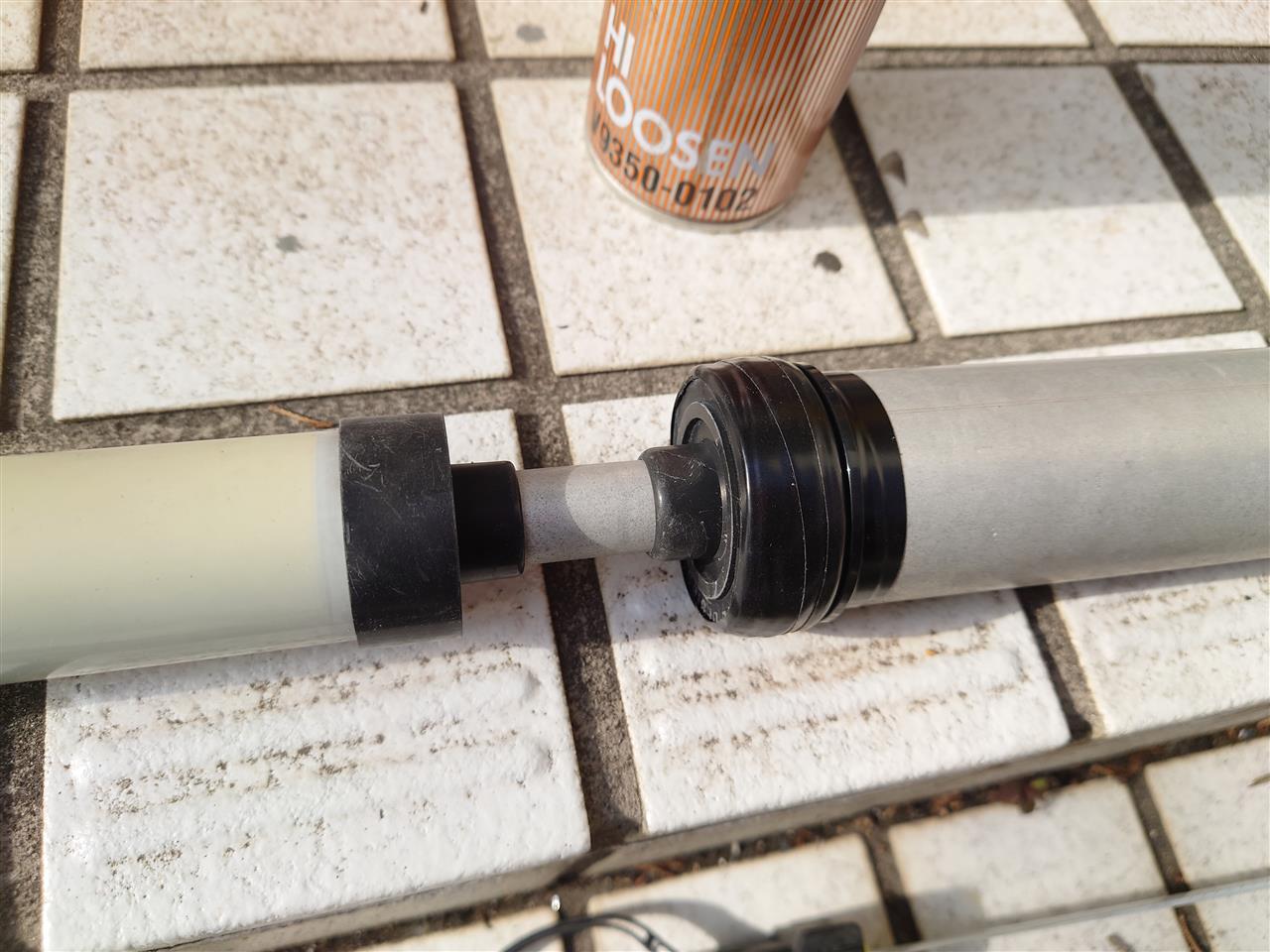

無事ドッキング成功。

ちなみに抜け止めのタッピングスクリュはインシュレータに付属してきました。
新品は気持ちいいです。


クロスマウントを取付け。

前回、破損した原因はクロスマウントが適切でなかったため。(^^;
今回はちゃんとしたのを取り付けます。

スタブが接続される部位はワイヤブラシで擦ってキレイにしておきます。
地上でできることはやっておかないと後でタワーの上でやろうとすると大変です。

今日は休みです。

去年の台風１４号でＨＦの八木が倒壊しました。


ＫＤＸさんからいただいたクリエイト　２１８Ｂｊｒ
壊れたまま庭で絶賛放置プレイ中。

ウエーブハンターなんかレストアしている場合じゃない。
３月からローカルコンテストが始まるのでそれまでに修理させたい、ということで重い腰を上げました。



墜落でアンテナストラップもくちゃくちゃ。

ハンドパワーで直します。
リブが入ってるとことはなかなか手ではキレイに修正できないのでバイスで挟んでプレス。


納得はできませんがほどほどに治りました。
これだけに時間を費やしてもキリが無いので次の作業に移ります。


組み立て要領書を見ながらブームを組みます。

２１８Ｂｊｒのブームはパイプ２本継ぎです。
抜けないように余分に鉄板ビスで止めました。



マッチングスタブも曲がっています。
これもハンドパワーで修正。


放射器に取付する部分も千切れています。

新たにアルミ棒を買ってくるよりも修理したほうが早いかな？
というかこんなに長い無垢のアルミ棒はホームセンターに売ってない。

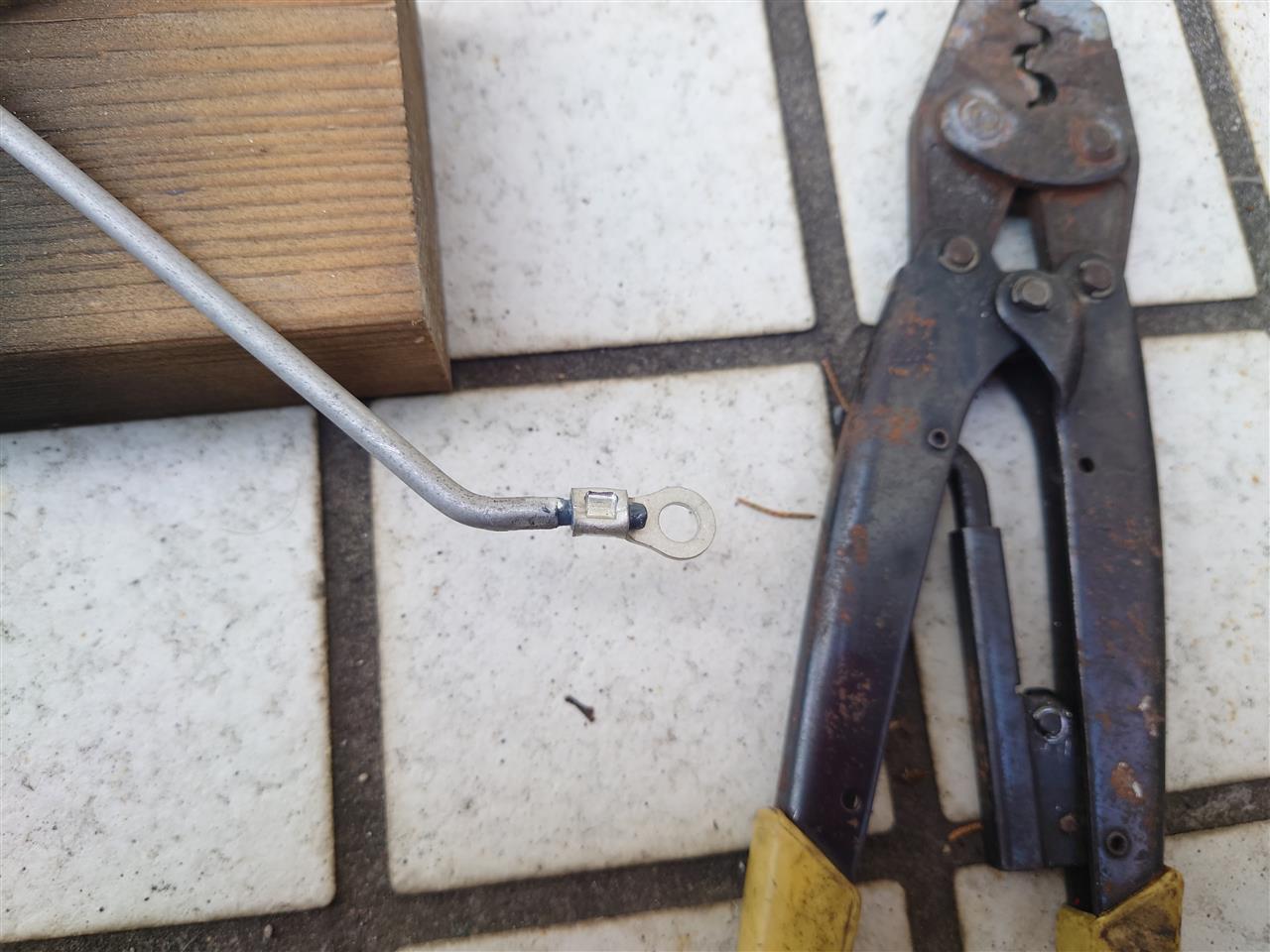

丸端子を圧着しようと思います。
これならスタブの長さもそう変わらないハズ！

スタブ側が太くて入らないので、スリーブに入るようヤスリで削りました。
テナメイトを塗ってから圧着します。

ただ、圧着ペンチの一番大きい「大」の部分で圧着しても、カシメ過大になりそう。


なので、圧着ペンチのＥリングを外してラチェット機構を解除して圧着。
適当なカシメになるよう様子を見ながら圧着しました。


気休めでしょうが、自己融着テープを巻いて熱収縮チューブで保護しました。

今日は休み

ウエーブハンターのエレメントにテナコートを塗ります。


さあ塗っていきますよ。

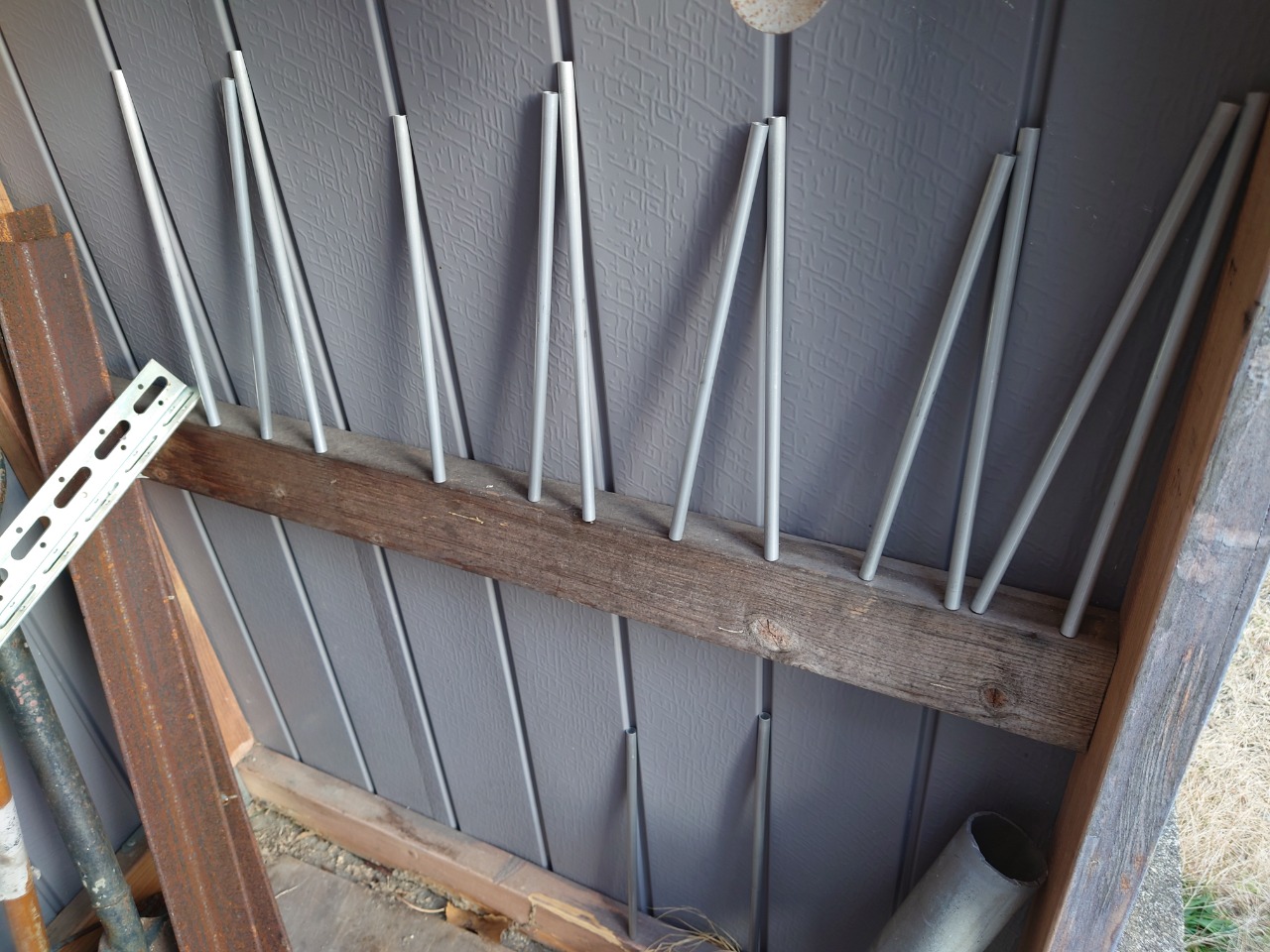

塗れたものから乾かします。
刷毛の抜け毛がひどく、取り除きながら塗っていきました。


ラッカースプレーが手元にないためブームもテナコート塗り。

やっぱりラッカーをスプレーで吹くよりテナコート刷毛塗りしたほうが厚く塗れて良さそう。
スプレーだと気化して冷えるのと、無駄に塗料を消耗してしまうので。

奮発してエレメントとブームを二度塗りしました。


いつも思いますが、最後の刷毛のメンテナンスがメンドクサイ。
塗料の取り皿はペットボトルや牛乳パックを切ったものなのでそのまま廃棄できるので楽ですが。
