今日、ホームセンターコーナンで買い物中に手ごろな大きさのプラスチック製ケースを見つけ、ａｉｔｅｎｄｏトランシーバにちょうどいいなと思い買ってきました。

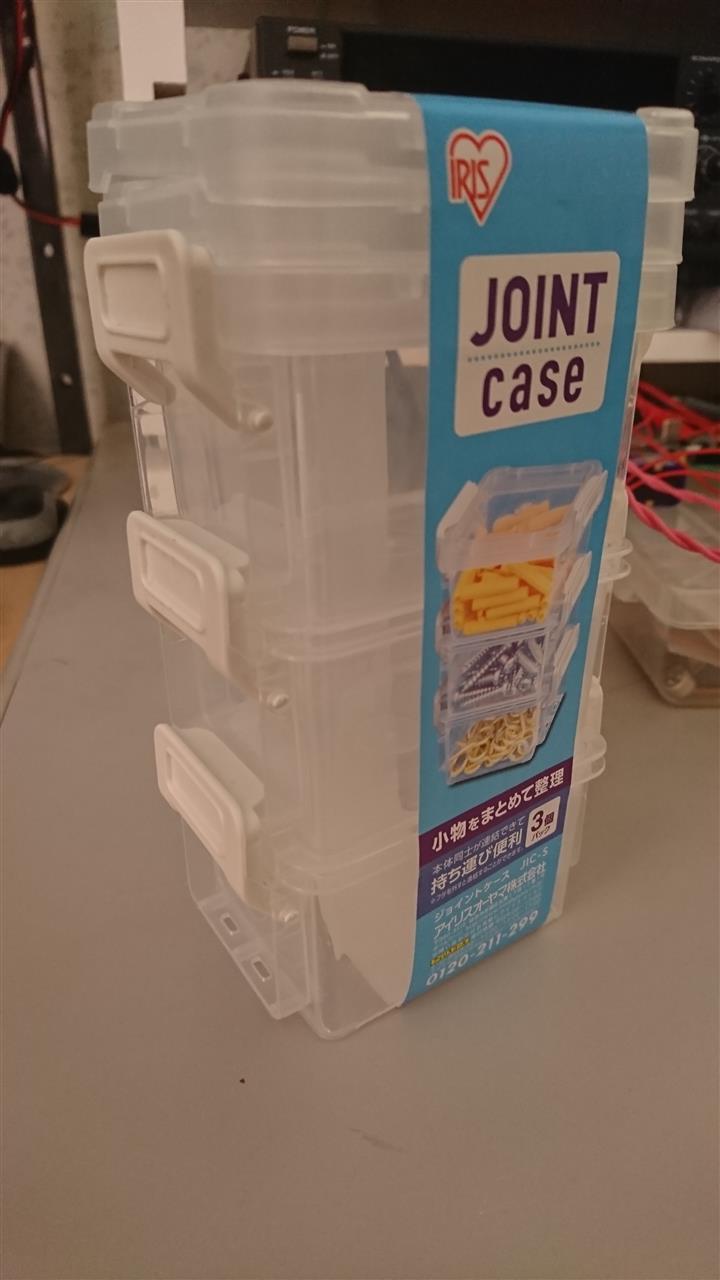

アイリスオーヤマ製プラケース、３パックで２９８円なり。
ダイソーならもっと安かったか！？

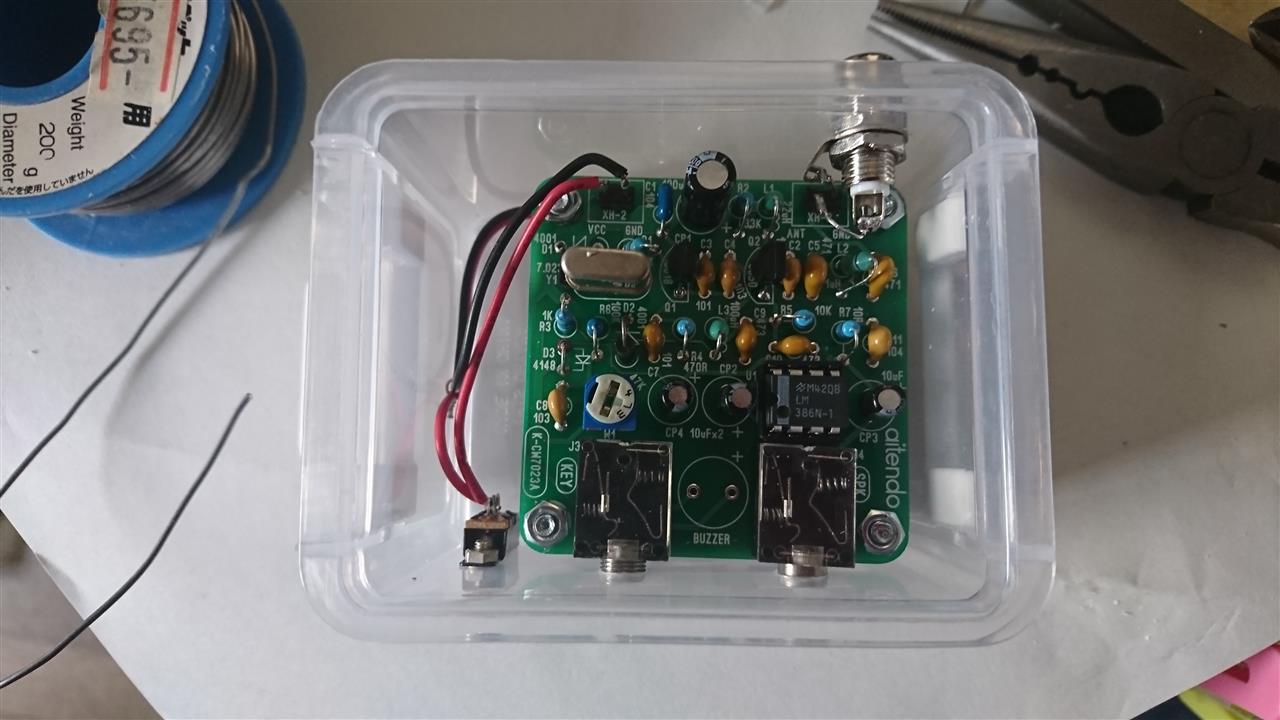

家に帰り、基板を入れてみると、ジャストサイズ！！
００６Ｐ電池を入れてもまだ余裕があります。
フタも付いているのでメンテナンスに便利です。

さっそく加工にかかります。

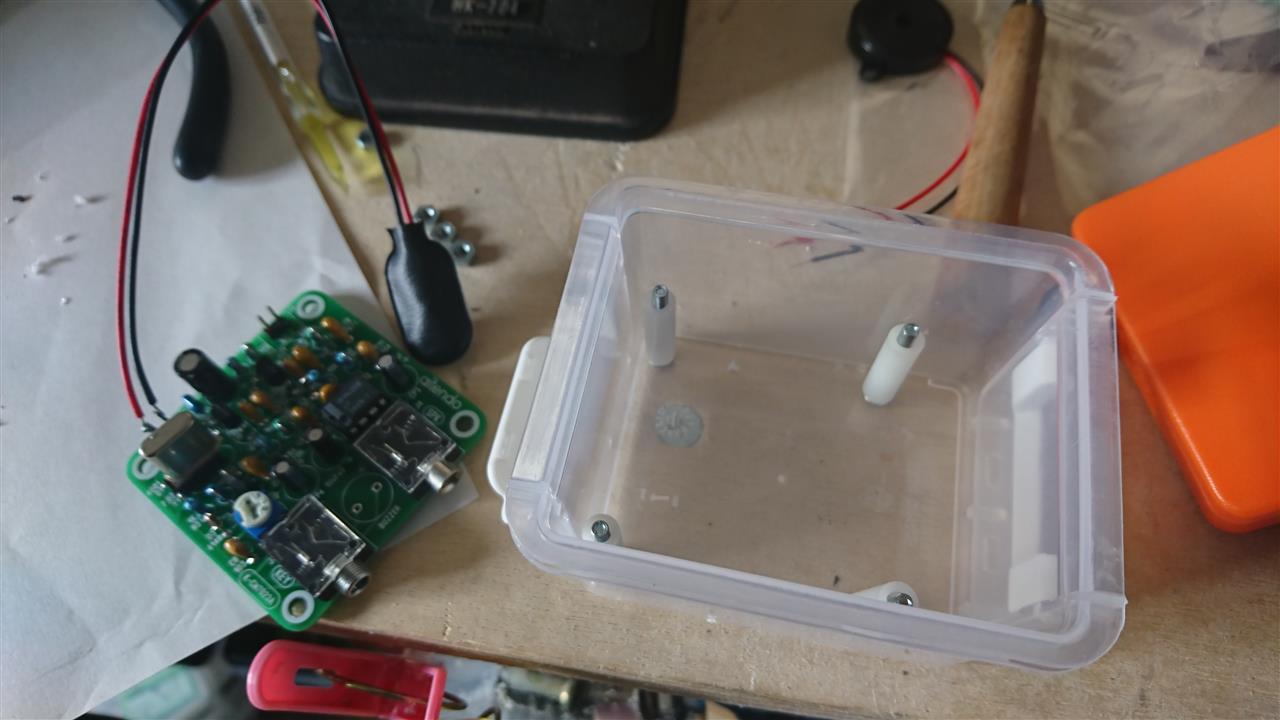

まず、基板取付用の穴を開け、スペーサをかませて仮組みし全体のバランスを見ます。
電池も基板の下に配置できそうです。


側面にキージャック用の穴とイヤフォンジャック用の穴を開けます。
ついでに電源スイッチ用の穴も開けました。
プラスチック（ビニール？）なので簡単に加工できます。
電源スイッチ用の四角穴はカッターナイフでスパッと開けることができました。

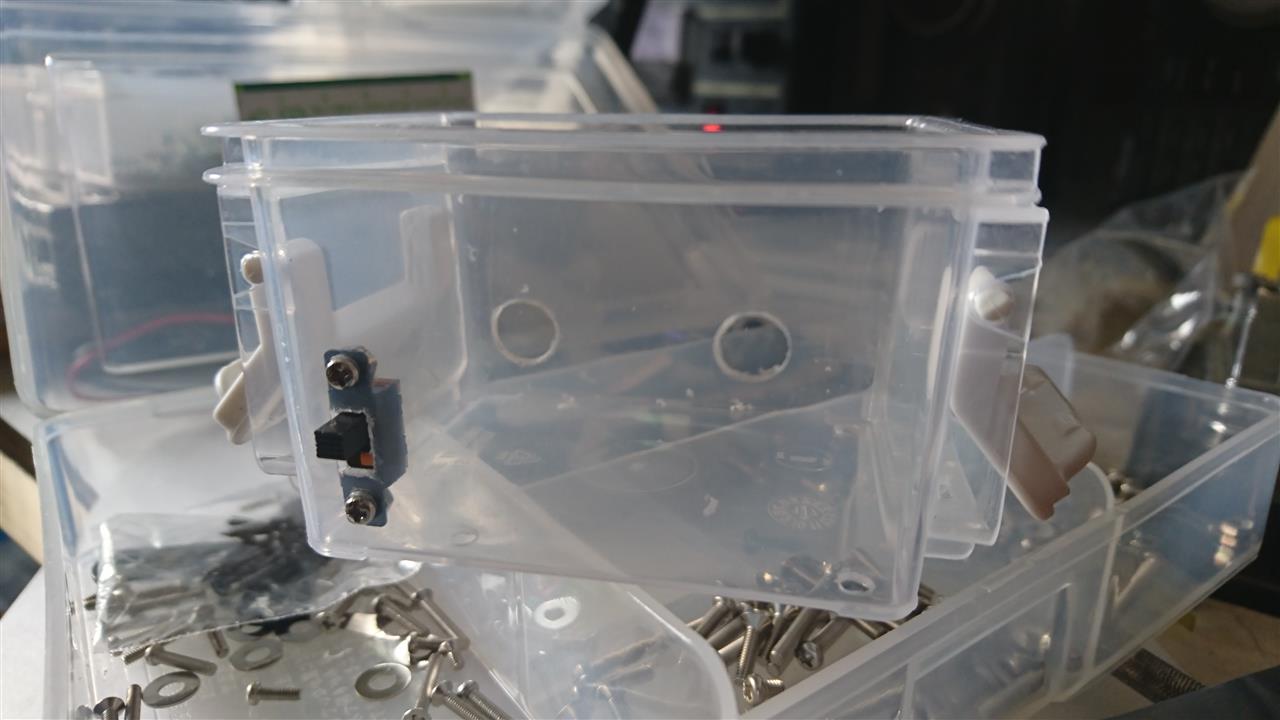

電源スイッチ取り付け。


００６Ｐは一番下に両面テープで貼りつけ。


あっという間に完成。
アンテナ端子用としてＲＣＡジャックを使いました。


フロントビュー


リヤビュー


底ビュー



ついでにダミーロードを製作。
金属皮膜１００Ωを並列にします。
ボールペンの軸をスペーサに使います。



完成！


テストで送信を繰り返していくと、トランジスタがかなり熱くなりました。
９Ｖの電池接続で８００ｍＷ出力。なかなかの出力です。

・・・・・最近、感覚がマヒしてきているようです（＾＾；

まず、最初に・・・・


３日間ぐらいの間、ハンダごての電源が入りっぱなしでした。(- -；
火事にならなくてよかったです。


さて、明日は休みです。休みの前の日は夜更かしをしてしまいます。
今日は、ａｉｔｅｎｄｏの７ＭＨｚ　ＱＲＰトランシーバを作りました。


キットなので何も考えることなく部品を付けていきます。

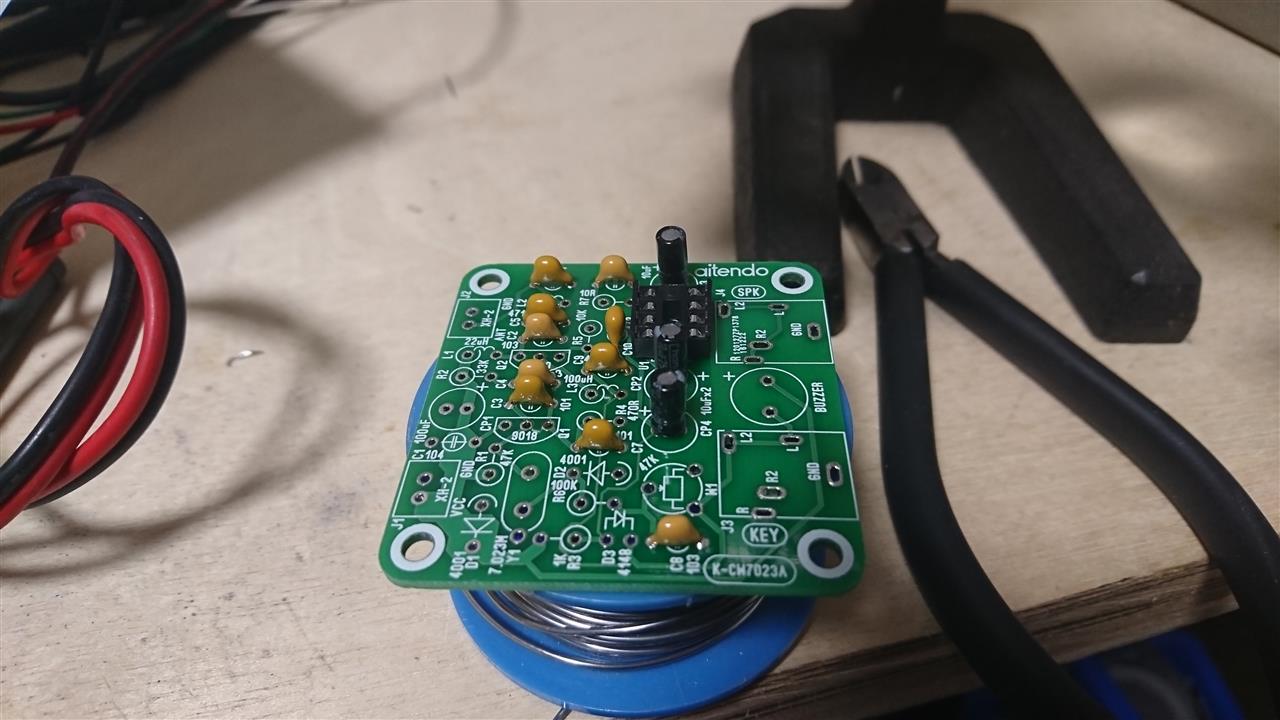

セオリー通り背の低い部品から取り付け。（作業性の良いように）


ここで、こんなことに気が付きました。


３．５ｍｍのイヤホンジャック取り付けのために、キットには固定ナットが２個入っていますが、肝心のイヤホンジャックには片方、ネジが切られていないタイプのものが入っていました。hi


また、コンデンサですが、本来０．０１μＦが入るべきところ、０．００１μＦが入っていました。
（右がキットに入っていたコンデンサ、左が手持ちで用意したコンデンサ）

・・・・・まぁ、細かいことは気にしたらいけません。


ａｉｔｅｎｄｏキットは３０分ほどで完成。

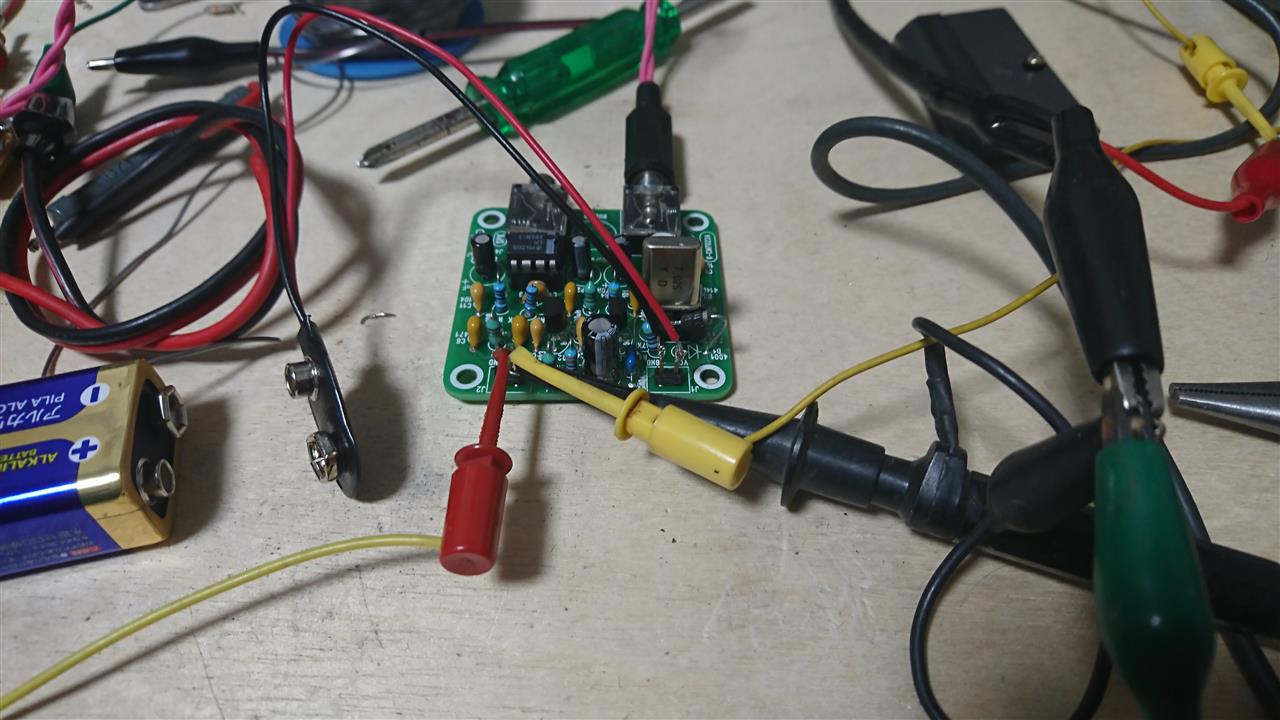

さっそく、電流計をつなげて電源投入。
が、すぐさま３００ｍＡの電流計がフルスケールに針が触れる！！
ヤバイヤバイ。

３０分ほどトラブルシュートをした結果、コヤツが犯人でした。

ドライバーの先に示すダイオード

単体点検するとどちら側にも導通がありました。
これはアカンでしょう。

とりあえず、ダイオードは無しの方向で、取り外し。
水晶はいろいろと交換できるようソケットを取り付けました。


いつも使っている７ＭＨｚのアンテナ（ロータリーＤＰ）をつないでみましたが、さすがダイレクトコンバージョン。何も聞こえません。ｏｒｚ　ＴＳ－６９０ではロシアが聞こえているんですが。

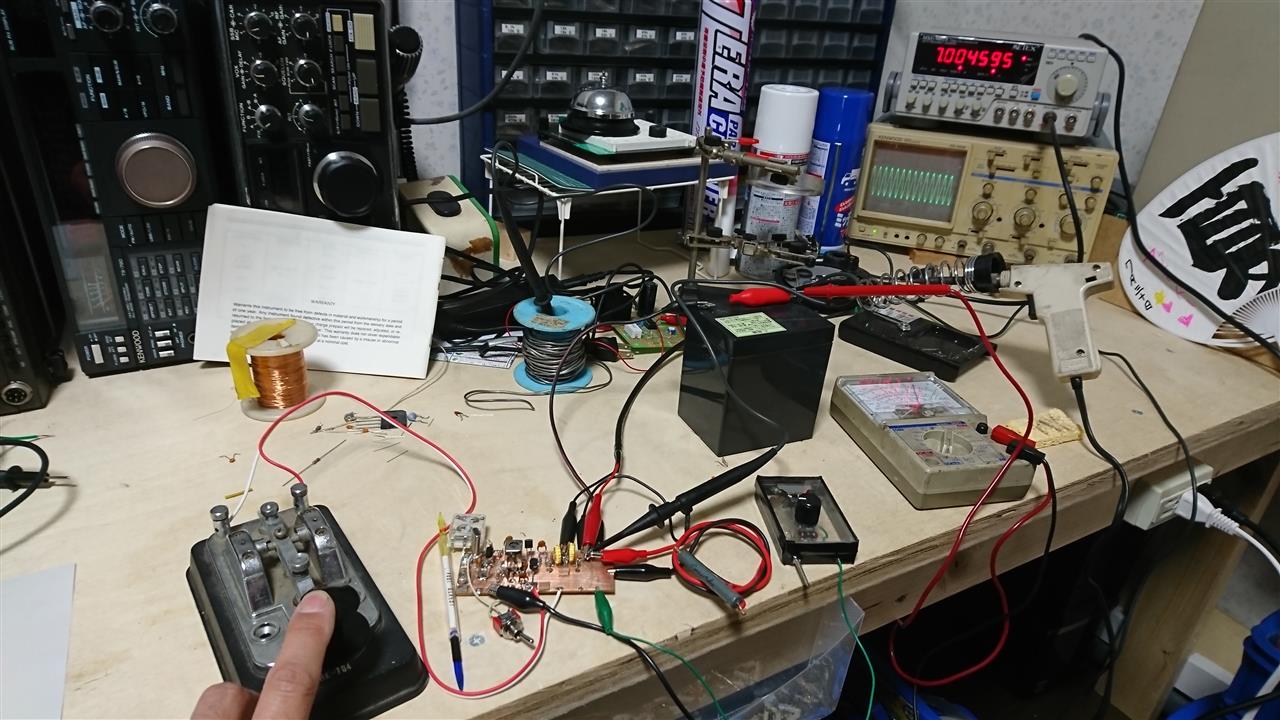

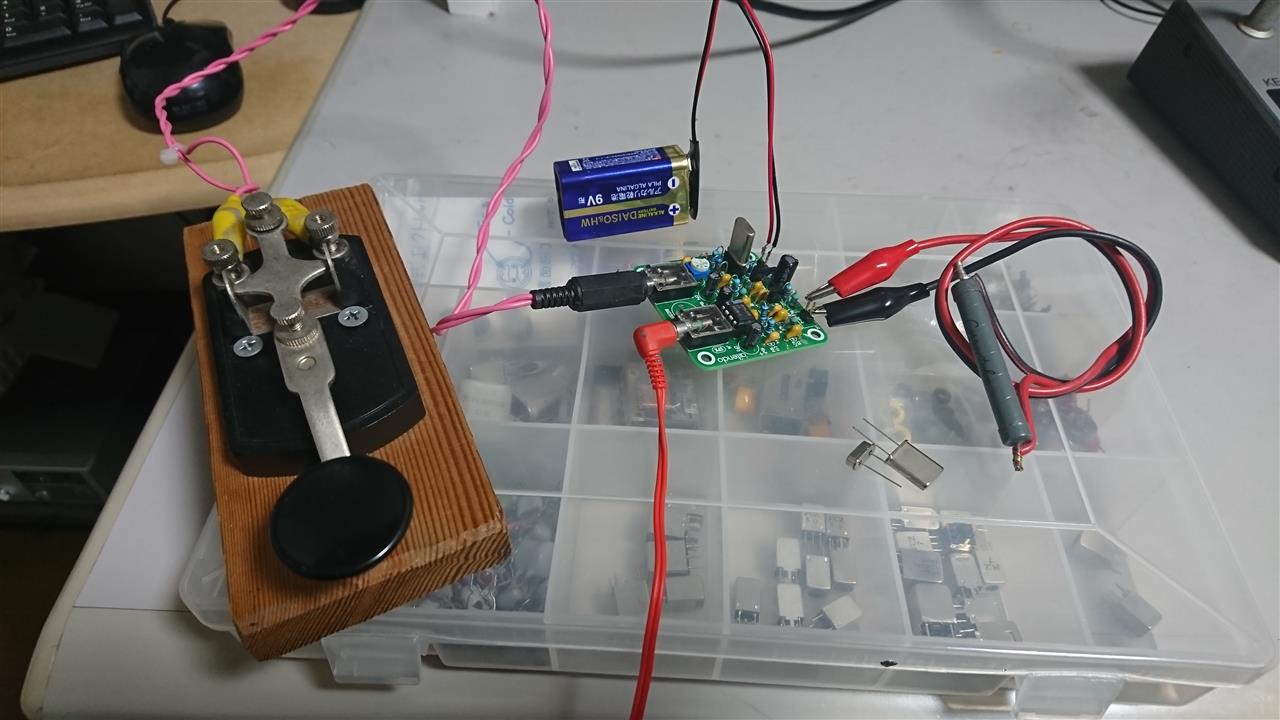

送信はバッチリできました。ベビー電鍵の接点が良くないのでイヤホンからバリバリとノイズが入るのはご愛嬌。
サイドトーンが無いのですごく打ちにくいです。（ａｉｔｅｎｄｏのキットにはブザーが入っていませんでした）


後は適当なケースにインストールしてみたいです。
そして、先に作った７ＭＨｚ　ＱＲＰ送信機とで家の中通信かな。（もちろんダミーロードで）

さぁ、今日はハンダごてのコンセントを抜いて寝ます！

２ＳＫ２４１を終段にしてみました。
仕様上は２０ｍＷから５０ｍＷにＱＲＯされています。

とりあえずＶＸＯができたので、次のステップはダイオードによるキーイング回路とＬＰＦ

教科書に載っているＬＰＦは、π型２段のＬＰＦで、スプリアス抑圧比－４０ｄＢを確保できるそうな。
でも、測定器も無いので正直言って効果のほどは全くわかりません。（＾＾；


Ｔ－３７＃６のコアに１９ターン巻き。
はい、とりあえず巻きました。


とりあえず基板は完成。

送信しながらＲＦチェッカを使用してＦＣＺコイルを調整しますが、ＲＦチェッカの針が振り切れてしまいました。



やむなく、アッテネータ取り付け。


いちばん出力の出るところにコアを調整。
ちゃんとダミーロードにつないでいますよ。



とりあえず、これで７ＭＨｚ　１石ＣＷ送信機の完成です。
ＱＲＰを測定できるパワーメータが無いので正確な出力は不明ですが、３０ｍＷ程度だそうです。

色々と勉強になりました。

明日は休みなので夜更かししています。(･∀･)
今日はバリキャップで周波数可変の実験。

バリコンはどうしても配線の関係で部品取り付けの自由度が制限されてしまいますが、電圧コントロールで静電容量を変えることができるバリキャップは何かと便利。

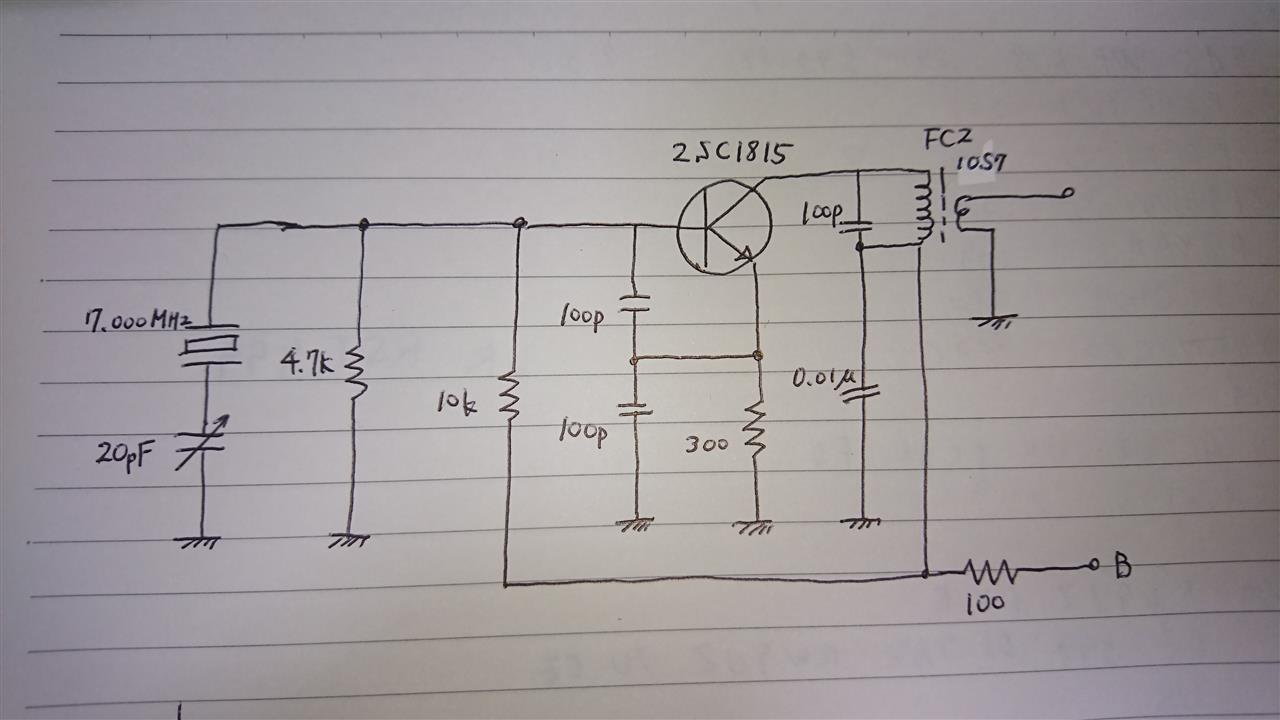

最近、遊んでいるＶXＯの回路はこんな感じ。
（本をそのままＵＰするとアレなので、汚い絵でスイマセンm(．．)m）


手持ちの１ＳＶ９９という部品を使って組んでみましたが、なぜだか発振しません。
コンデンサ入れたり、コイル入れたり、悩むこと３０分。
ネットで調べるとどうも１ＳＶ９９はバリキャップではなくＰＩＮダイオードに分類されるよう。ｏｒｚ

気を取り直して、型番不明のバリキャップを使って回路を組みました。
配線はこんな感じ。

周波数は、６．９９９１２２～７．０００１３７ＭＨｚ
（可変幅　０．００１０１５ＭＨｚ）

バリキャップの静電容量はどれぐらいか気になったので、バリキャップを外して代わりにコンデンサを入れて検証


１８ｐＦ　７．０００１３８ＭＨｚ
６２ｐＦ　６．９９９１３６ＭＨｚ
６８ｐＦ　６．９９９１０３ＭＨｚ

ということで、このバリキャップの静電容量は１８ｐＦ～６５ｐＦぐらいかなと想像されます。


ネットでいろいろ書かれてるのを見ると、主の周波数調整はバリコンで、ＲＩＴはバリキャップを使うと良いとのこと。ナルホド～。勉強になりました。
