今日はプリキュアのはーちゃんのＱＲＨを測定してみました。



キュアアップラパパ！


最初は安定しているかな！？と期待させておきながら、魔法の言葉もむなしく、右肩上がりで周波数が偏移していきます。ｏｒｚ
（シャックの温度は３１℃）

グラフには表されていませんが、２時間１０分経過後は１４５．４４４ＭＨｚになってました。
一体、どこまで上昇するのでしょうか？


ブシニャンとは違うグラフになって、意外な結果でした。
トランジスタやＩＣは同じ部品を使っているのですが、Ｃ，Ｒは手持ちの部品箱の中から適当に使っているので規格違いが混在しています。


ＯＭのアドバイスで、コンデンサは温度補償型であればある程度安定するとのことです。
今、使っているコンデンサは未使用ですが、いつ購入したかわからないくらい昔に大量購入したものです。藁をもすがる思いで交換してみたいです。



アンテナの給電線はＲＣＡのピンコードを使用したいと思います。
受信機のコネクタもそれに伴い、変更です。

今日は、このＡＲＤＦ受信機を開発したＯＭさんに評価をしていただけるということで市内の公園に行ってきました。


公園に面した長い直線がある歩道です。
道幅も広く、障害物も無いのでＡＲＤＦ受信機のテストには最適です。
夕方、日も蔭ってきて、心地よい風も吹き絶好のコンディションでした。



２本作ったけど、形が同じなのでどれがどれやら分からなくなります。


そこで、娘はプリキュアのはーちゃん、息子は妖怪ウオッチのブシニャンのシールを貼りました。
これで一目瞭然です。


１４５．７０ＭＨｚで送信してもらって受信しますが、、、、全然聞こえない。
モニタ用のハンディー機ではちゃんと受信できるのですが、、、。

おかしいなぁ。
家ではきちんと１４５．７０ＭＨｚ受信できていたのに、、、、。

ＯＭの受信機ではきちんと受信できているようです。


モニタ用のハンディー機の周波数をクルクルと廻しているときに、ハッと気が付きました。
ＯＭの局発の漏れ電波は１４５．２４ＭＨｚ
私の局発の漏れ電波は１４５．０４ＭＨｚ
調整がきちんと取れていなかったようです。

ＴＸの周波数を１４５．４８ＭＨｚに変更してもらったらバッチリ受信することができました。
家の中での調整はどうもオバケを追っかけて調整していたようです。ｈｉ

周波数を合わせると、受信感度もまあまあ、ビームもまあまあ。
とりあえず、調整次第で実用的に使えそうです。




こちらがＯＭの受信機。
視聴させていただきましたが、ノイズも少なく安定して受信できていました。
さすがに時間をかけて熟成されただけあって、完成度が高いです。


評価していただいた後は、ＡＲＤＦについていろいろとお話を伺いました。
今回の実験ではＦＭを受信しましたが、ＡＲＤＦではＡＭで送信されるそうです。
ＡＭってどんな感じなんでしょう気になります。

メーカー製の受信機も見せていただきました。
中国製で２万円ぐらいで購入できるそうです。
しかし、ＯＭ曰く、自作した受信機を使った方が何倍も達成感がある、と。

確かにおっしゃる通りだと思います。苦労無くお金出してメーカー製受信機をポンっと買って使うよりも、手塩にかけて育て上げた受信機を使う方が絶対楽しいと思えます。
（※ちなみに私は、無銭家なので苦労なくポンっとお金出せませんけどね　(-.-;　）



ＯＭから貴重なアドバイスをいただきました。

・給電線はちゃんとした同軸を使うこと
・給電線が長いので、受信機をもっと給電線に近づけること
ナルホド、確かにダイソーヘッドフォンの配線はシールド線になっていないので外来ノイズに弱いですね。不要な方向からの電波を受けてしまいそうです。

今日はいろいろと勉強になりました。
ＯＭありがとうございました。



さて、家に帰って電源投入後の周波数変動が気になったので測定してみました。


ブシニャンを無線機に近づけて、局発の漏れ電波を受信。
Ｓメータのピークを１分ごとにプロットしました。

で、得られたＱＲＨがこちら。


とりあえず、電源投入２０分後ぐらいにはドリフトが安定しそうです。
ちなみにシャックの温度は２９℃

ただ、ブログを書いている今、１時間５０分経過では１４５．０２１７ＭＨｚ


課題がいろいろ山積みで、まだまだ遊ばせてもらえそうです。

今日は娘の１０歳の誕生日でした。

けれどもフィールドデーコンテストでもあり、子供たちが寝てる間にチャンスとばかりに起き出して、移動運用に行ってきました。
（子どもたちは昨日、海遊館に連れて行っているのでかなり疲れてお休みモード）

移動地はいつもの名東郡佐那河内村です。
６時半に到着すると、おなじみ前日入りのＯＭさんが運用されていました。


今回、１２００ＭＨｚでパラボラアンテナを持ってきているＯＭさんもいて、いろいろと見せていただきました。八木と比較してみると、ビームの切れはさすがに鋭いです。Ｓは２ぐらいＵＰ。
設営は大変そうでした。

私のほうはというと、今回も１４４ＭＨｚが空いていたのでこのバンドでＱＲＶしました。

ここで、重大な忘れ物発覚！！　踏みたてちゃん忘れてきた・・・・。ｏｒｚ　
これではアンテナが設営できません。

アンテナポールを車に積んだときには持っていくことを覚えていましたが、そのほか色々詰め込んでいるときにスッポリと踏みたてちゃんのことを忘れてしまってました。
移動グッズは１か所にまとめておけば忘れ物も無いんでしょうが、各所に分散して保管しているのでこんなミスもおきてしまいます。

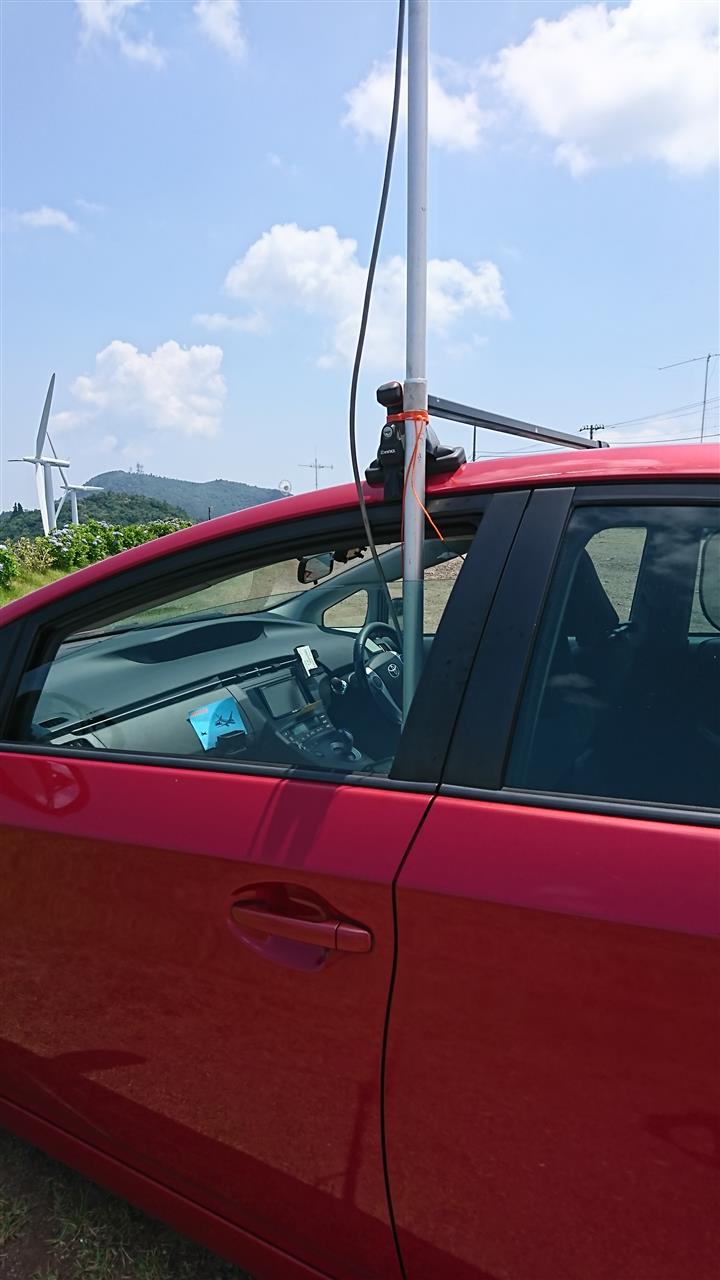

しかたがないので、ルーフキャリアにアンテナポールをくくりつけました。


助手席の窓をあけて、そこからアンテナポールを入れ込みます。
車内に積んであったビニル製ヒモを使ってキャリアにくくりつけます。




こんな感じ。


八木アンテナを付けると重くなってしまうので、ＧＰアンテナだけにしました。

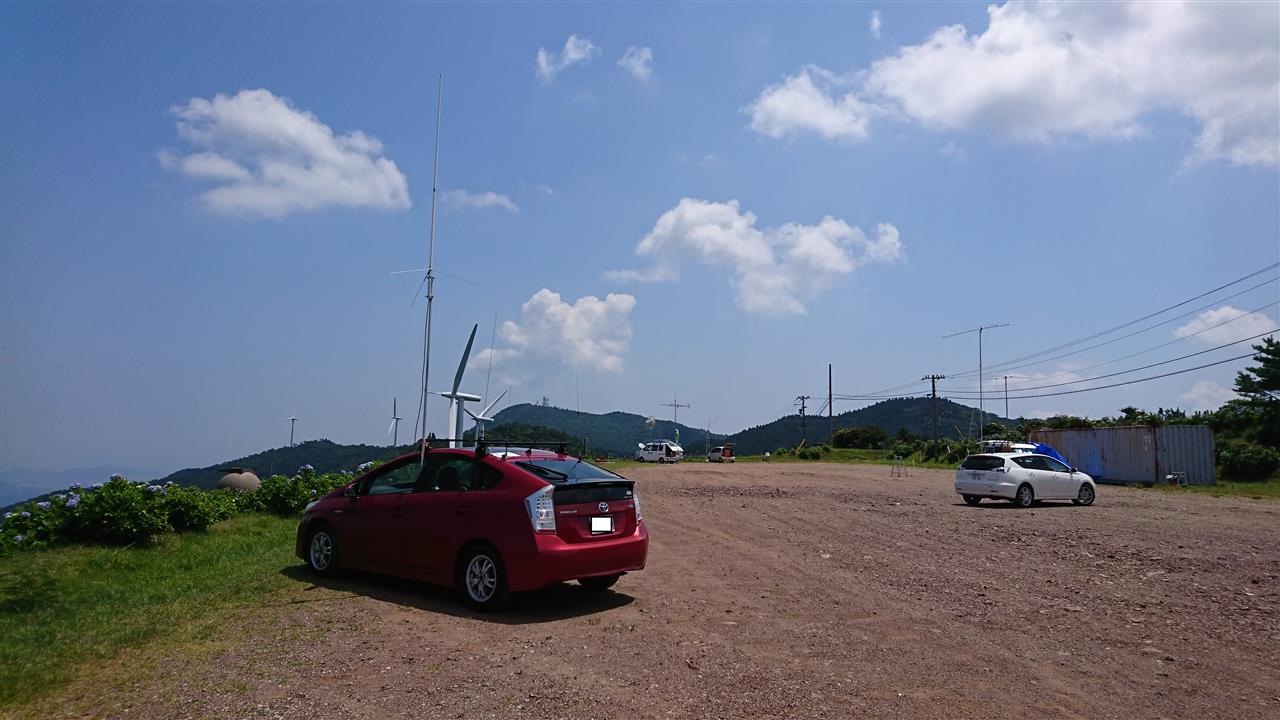

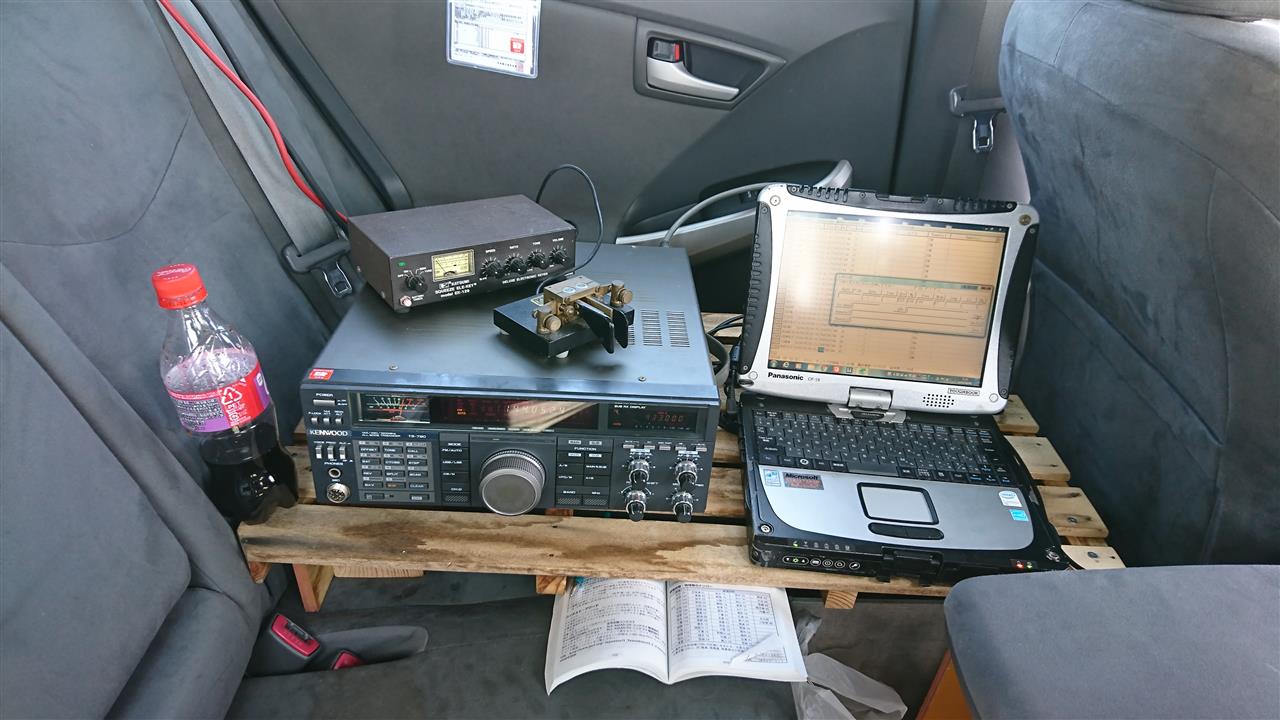

今日もお日さんカンカン照りでいい天気。１０００ｍほどの高地とはいえ、ジリジリと焼き付ける太陽に背中を燻られながら、オペレートを続けました。この季節、サンシェードは必需品ですね。


さて、結果ですが、１４４ＭＨｚ　ＣＷで５１局とＱＳＯ。
１７マルチ。
０９：長野　　１４：茨城　　１８：静岡　　１９：岐阜　　２０：愛知　　２１：三重　　２２：京都
２４：奈良　　２５：大阪　　２６：和歌山　　２７：兵庫　　２９：福井　　３１：岡山　　３４：鳥取
３５：広島　　３６：香川　　３７：徳島

大した点数ではありませんが、今回も楽しく遊ばせていただきました。

毎回思いますが、大川原高原は西方向がちょっと相性良くない感じです。

ＡＲＤＦ受信機ができて、外で試してみたいと思うのですが、送信機が必要になってきます。

ということで、ハンディー機につなげる低周波発振器を作ってみました。
音色が８００Ｈｚになるように色々と定数をイジって組んでみました。
ただ、そのままではスピーカーも鳴らせません。
ブレットボード上で一石のマイクアンプを作ってみたものの、それでも出力不足。
変調が浅く、ハム音の方が大きい状態です。


トランジスタではうまく作れなかったので、手っ取り早くＬＭ３８６で組みました。
最初からこうすればよかった。


それで基板完成。

ただ、付加装置として変更申請が要りそうなので、その辺をちゃんと調べないといけないなと思います。
ブザー音だけの送信ではコールサインが送出されないので、送信者がわからないという点で認められないかな？

いまある設備で合法的に送信機として活用できるのは、
私の第６送信機はパケット通信の付加装置の許可を得ているので、ＴＮＣをつないでＦ２のビーコンを短い間隔で出すとか、
ＴＨ－７８のテンキーを押しっぱなしにしてＤＴＭＦで電波を出す。（技適機種なので申請時にＦ３とＦ２の申請がされてます）とか、
今回作った低周波発振器を使うけど、アンテナはダミーロード。とか、

みなさん、どのようにされてるんでしょ？
