ＣＷインベーダーズ、家に帰ると子供たちが遊んでいました。



点数も控えていっているみたい。

最高が４０００点だったとのことで、まだまだ修業が足りんわ～！


子供　「数字は出てこんの？」

私　「ステージ１１になったら嫌というほど出てくるよ、それまでがんばれ！」

ちなみに、ステージ１０をクリアするとお楽しみがあります。
それは秘密。


さて、ケースを作ることにしました。
材料はコレ。


会社帰りにダイソーで買ってきた、カタログ・メニュースタンド中　１００円なり。
信頼の日本製です。

やっぱり、基板が楽しいのでスケルトンケースじゃないともったいないと思います。


真ん中でカパッと分離できました。


マスキングで傷が付かないように養生して、プラスチックカッターで切ります。


切れました。
穴も開けました。


本体の方もちょっと加工。
ＩＣソケットを取り外し、（スルーホールからＩＣソケット取り外しするの大変でした）
ＩＣは直接ハンダ付け。なるべく部品を低く取り付けるようにやり直ししました。


写真を撮る間もなく、完成。

電池はボタン電池を使用しました。ジャンクで大量にもらったものです。



サイドビュー

厚さ実測１３ｍｍでした。


ボトムビュー


ナナメビュー

こんど、徳島ハムの集いに持って行ってＯＭさんに見てもらおうと思います。

今日は休みです。
溜めに溜めたＱＳＬカードを印刷しました。


さて、昨晩、ＣＷインベーダーズを子供たちに見せてみました。


食いついてきました！！


「なんで１個しかないん？」と、、、（＾＾；

とりあえず、二人で交代しながらハンダ付けしなさいということで、ＣＷインベーダーズの製作にかかりました。




娘は過去に何度かハンダ付けをしたことがあるので、とりあえず作業はできます。
ただ、抵抗のカラーコードとかダイオードの向きとか解らないので、サポートしながら製作しました。

息子は二人羽織り方式で、半田ごてを持ってあげながら作業をしました。


３０分ほどで完成。
デジタル回路なので子供たちのイモ半田でもきちんと動いてくれました。


さっそく遊んでみます・・・が、子供たちはモールス符号を完全に覚えていないので、
「Ｐってなんて打つん？」
なんて言ってる間にタイムオーバー。（＾＾；

ＪＡＲＬ会員手帳のモールス符号一覧表を見ながら挑戦しています。

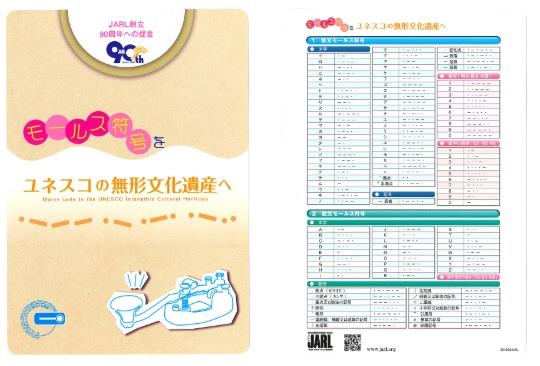

この機会に、ＪＡＲＬの「モールス符号をユネスコの無形文化遺産へ下敷き」を注文してみようと思います。
まだ残ってるかな？？


子供たちが学校に行った後で、イモ半田を手直ししようと思います。

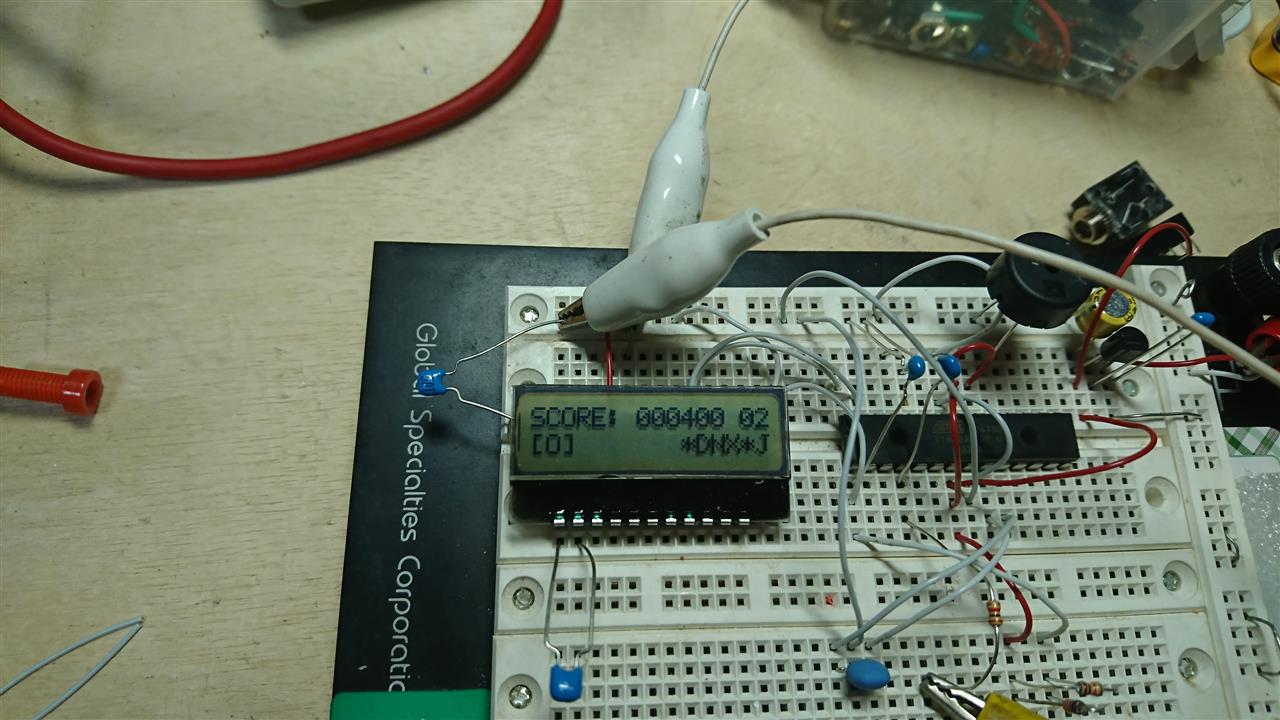

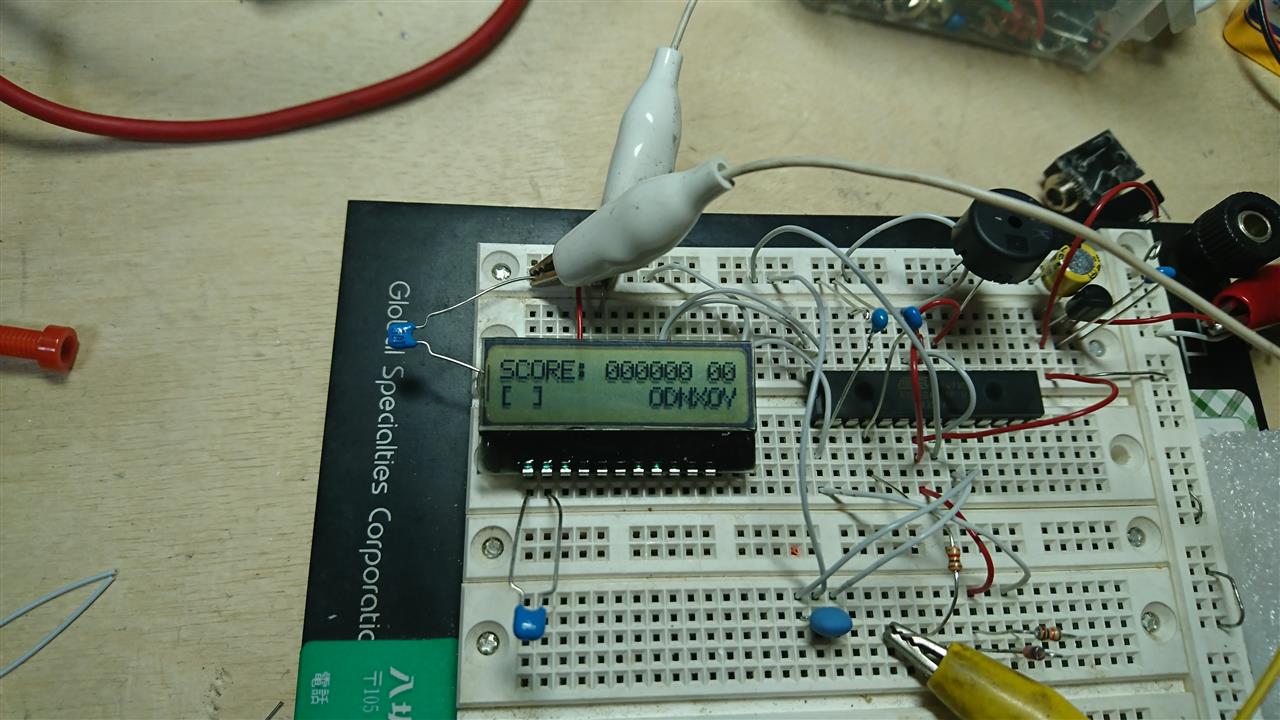

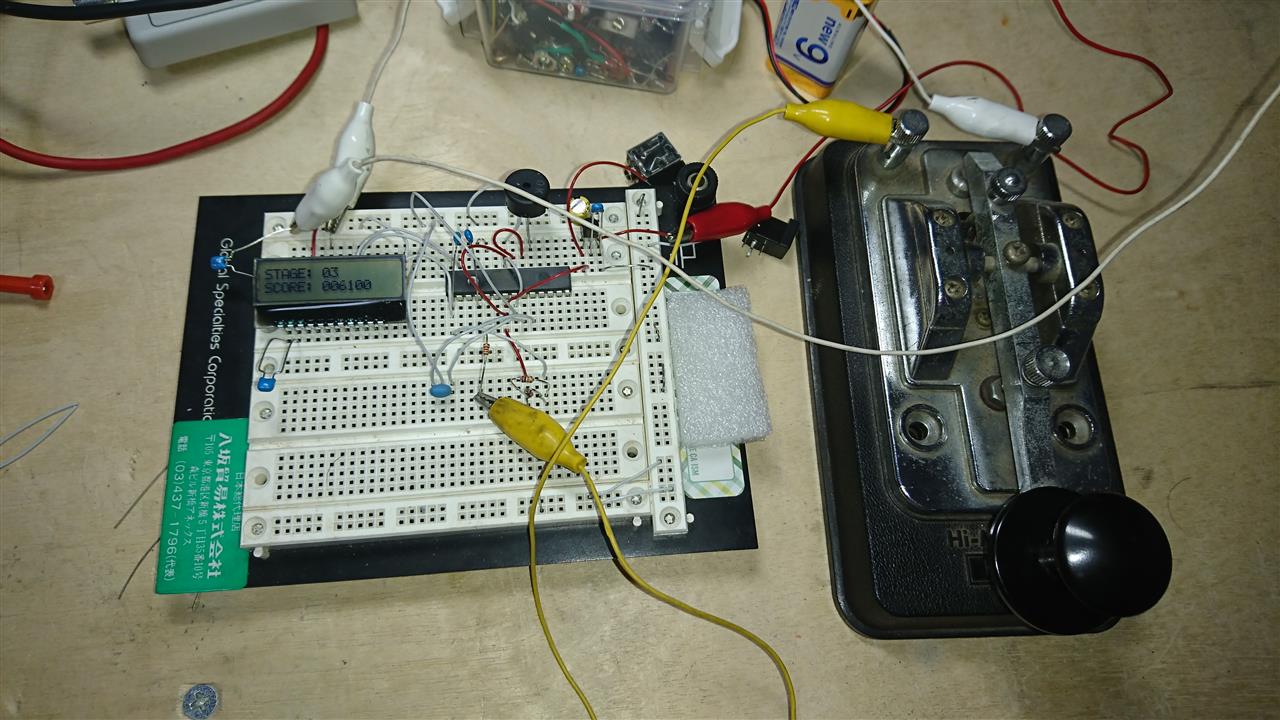

ＣＷインベーダーズ、辛抱たまらんなってブレッドボードで組んでしまいました。（＾＾；



基板へのはんだ付けは、週末にゆっくり子供と楽しみたいです。


ゲームの操作方法は取扱い説明書を読まなくても分かりました。



電源投入で、ＮＥＷ　ＧＡＭＥ　ＳＴＡＲＴ！
ブザー音でちゃんとＢＧＭも出ます。


ドットが欧文、ダッシュが和文


インベーダーを殲滅するためＧＬと送り出されます。


ゲームが始まると文字（インベーダー）が画面右端からワラワラ出てきます。


電鍵で正しいキーイングができると、撃破できます。
（※マークが撃破した状態）
ある程度おびき出しといて、同じ符号を一気に撃破すると得点が高いようです。

ついつい熱くなってしまいました。
動画でお見せできないのが残念。

気になる方は、製作者さんのブログ、「プロジェクト５９」をチェックしてみてください。
かなりオススメです。

お友達のｇａｎｋｕｎ３３さんに教えていただいた、キットが到着しました。

「ＣＷ　ＩＮＶＡＤＥＲＳ」


昔懐かしいＦＣＺの寺子屋シリーズっぽいパッケージですが、個人の方が頒布しているキットです。

迫りくる文字をＣＷのキーイングで撃ち落とす（！？）というゲームのキットです。
発想がすごく面白いと思いました！！
パソコンでいうところのタイピングソフトで敵を撃破するようなもんでしょうか？

普段、私はエレキーしか使ってません。
ミズホのベビー電鍵のおもちゃも含めて電鍵は３つ持っていますが、ほとんど使うことはありません。
汚い符号を送るのは相手に失礼だという持論です。（＾＾；

これを機会に縦振りのいい練習になるかなと・・・・・。

ちなみに私は、電気通信術　和文が廃止された最初の試験で１アマを取ったクチですので、和文を覚えるきっかけがなくなっていました。なので、和文も覚えられるんじゃないかなと密かに期待しています。

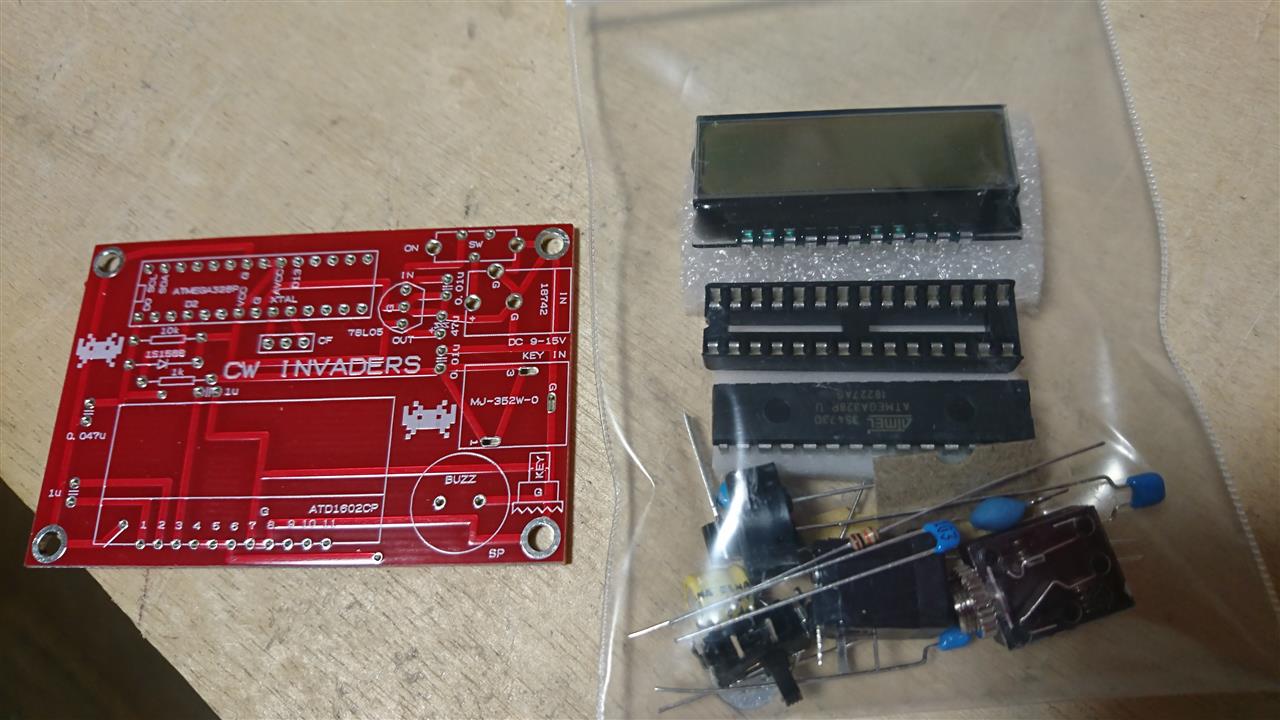

キットの中身はこんな感じ。

ＩＣをメインとしたシンプルな回路です。
デジタルなので再現性はきっといいハズ。


スルーホールの基板になっていて、裏面は「ＥＮＪＯＹ　ＨＡＭ　ＬＩＦＥ」とシルク印刷されています。
ニクイ演出です。


電鍵と比べると小さいのがわかるかと思います。
思ったより液晶が小さくてびっくりしました。

もう少し大きいタイプのＬＣＤを付けることもできるようで、製作者さんのＨＰで紹介されていました。

あ～早く作って遊んでみたい！

今日はＱＲＰ電力計で無線機の出力を測ってみました。

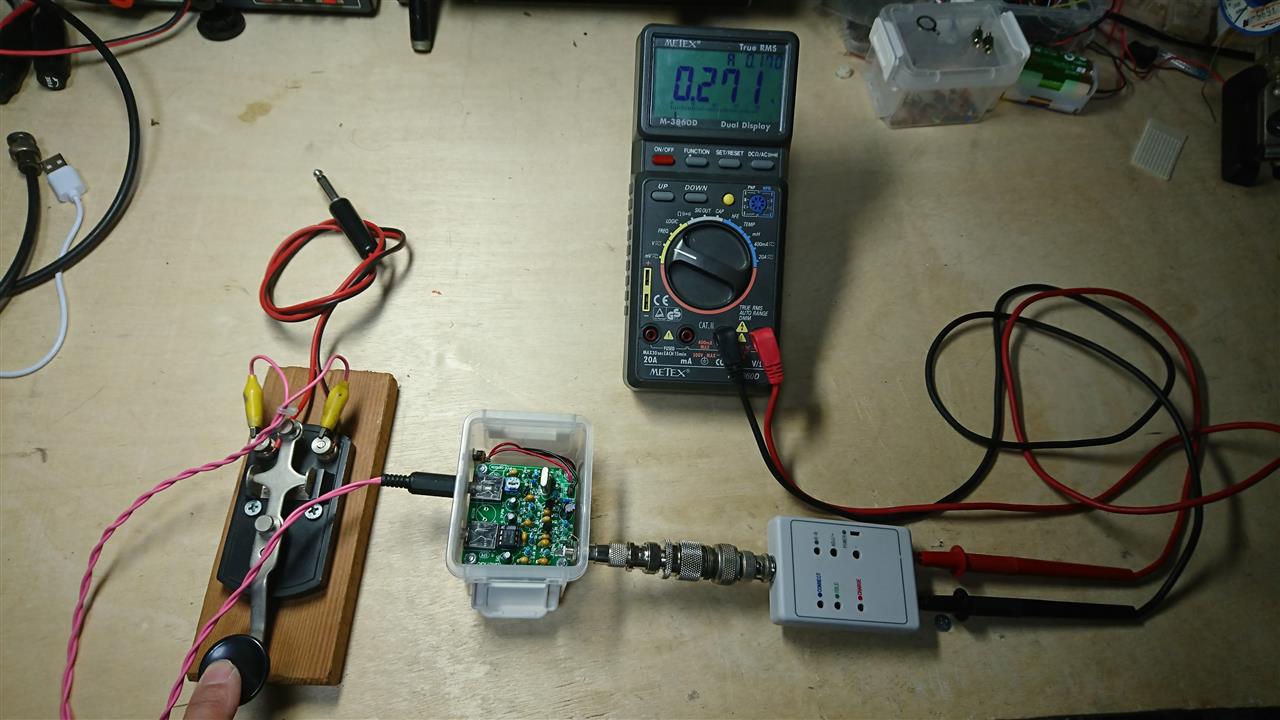

ますはａｉｔｅｎｄｏのピクシー　７ＭＨｚ　ＱＲＰトランシーバー

接続して測ると、


２７２ｍＷ

どんなもんでしょうか？
だいぶ前に入れた００６Ｐの電池は何ボルトか分かりません。



次にＩＤ－５１で４３０ＭＨｚにて、ＳＬＯ（０．１Ｗ）、ＬＯ１（０．５Ｗ）、ＬＯ２（１Ｗ）で測定。


まずはＱＲＰ電力計で測定

ＳＬＯ　０．０８４Ｗ


ＬＯ１　０．４３２Ｗ


ＬＯ２　０．８０９Ｗ

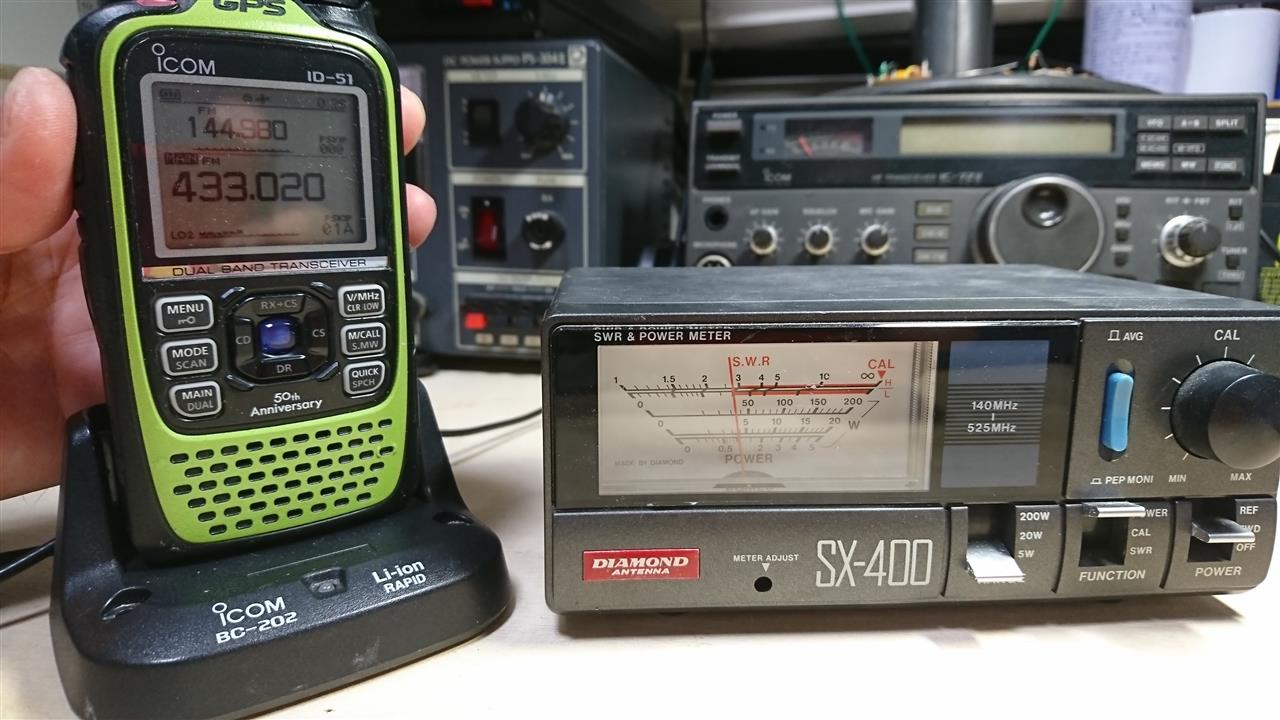

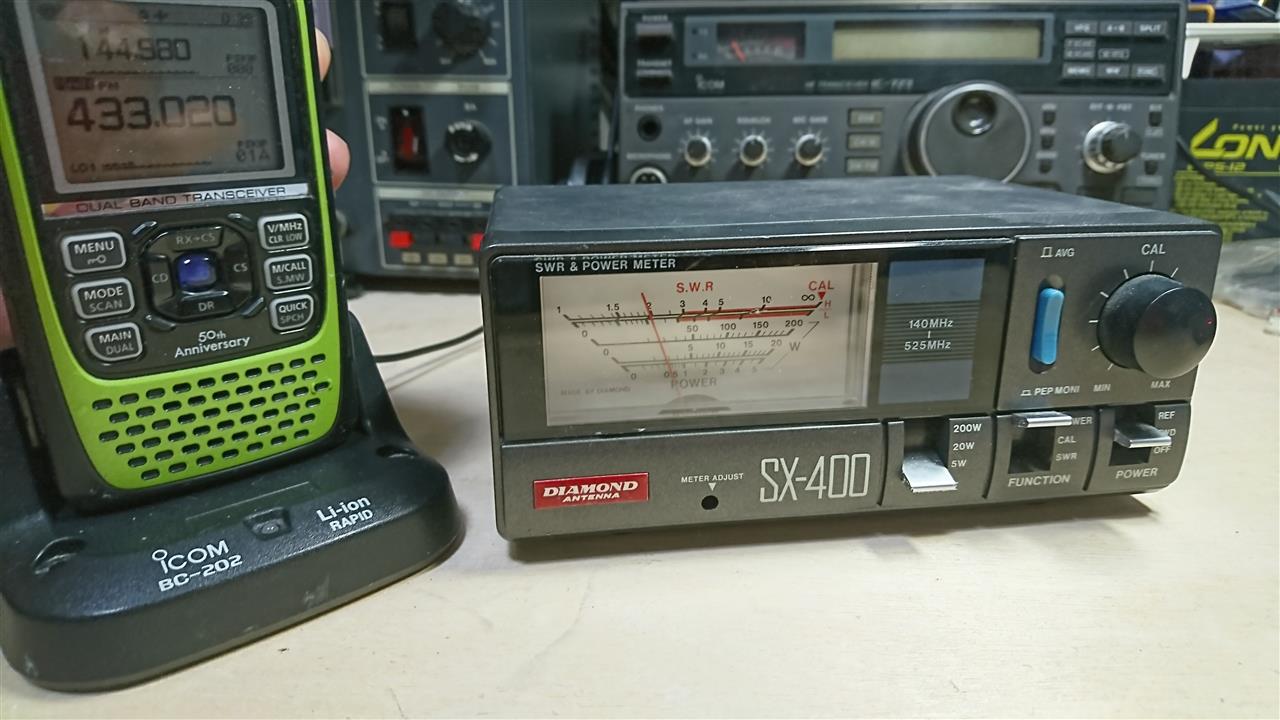

次にＤＩＡＭＯＮＤ　ＳＸ－４００で測定

ＳＬＯ　０．０８Ｗぐらい？


ＬＯ１　０．５０Ｗぐらい？


ＬＯ２　１Ｗぐらい？

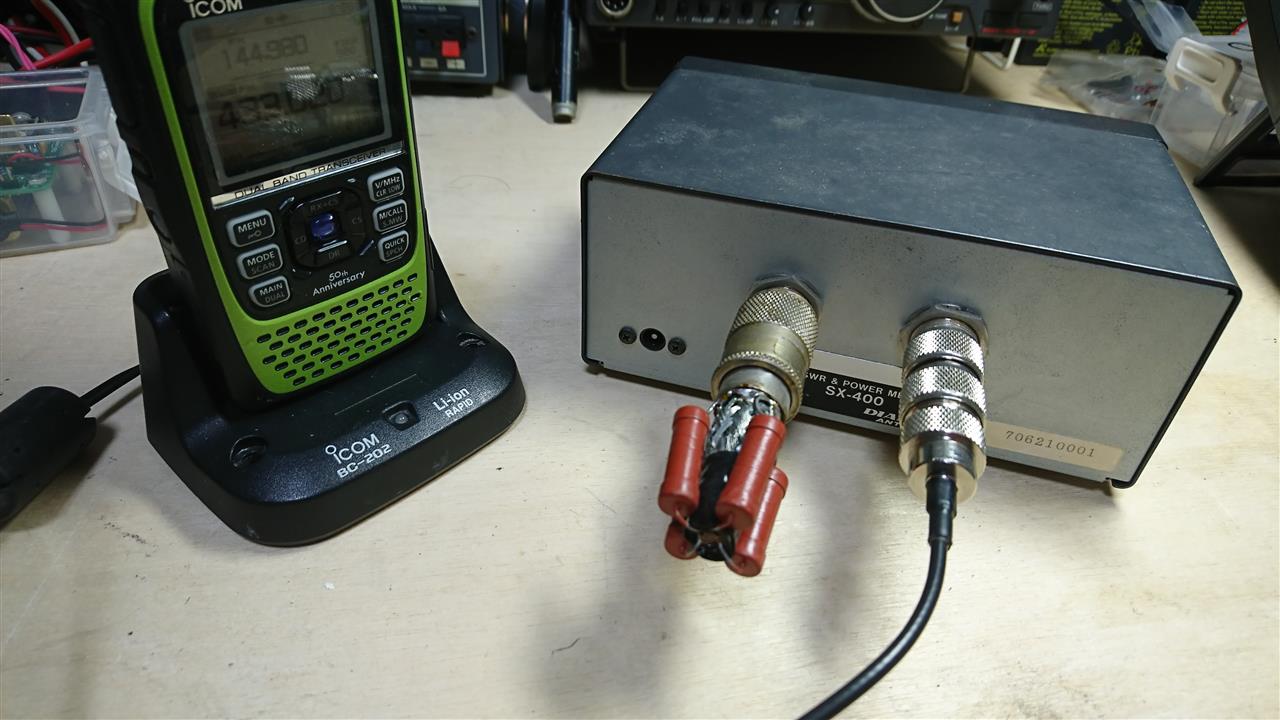

ちなみにＳＸ－４００のダミーロードは適当ダミーロード。
４３０ＭＨｚでＳＷＲを測定してみたら３．５　・・・・ダメじゃん。orz
今回の測定は意味がないものになってしまいました。
４３０ＭＨｚでも使えるダミーロードを作って再チャレンジ。
