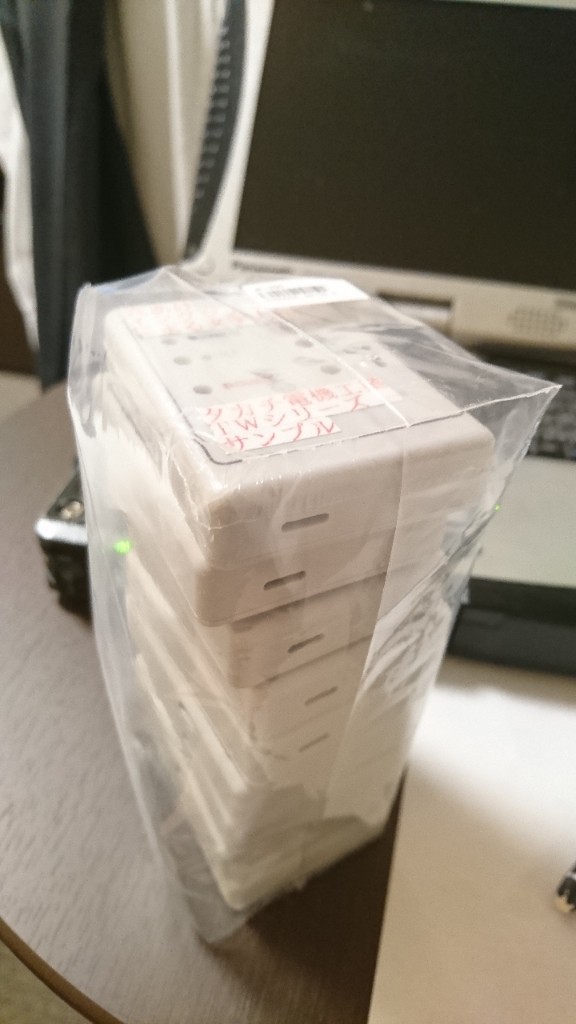

プラスチックケース 200円なり。
9個入りです。


サンプル品の様で、穴空け、印刷がありますが、表面にプレートかシールなどを貼り付けたら問題ありません。
お買い得だったかなと。

その他、細々したものを購入しました。

２０１８　６ｍ＆ＤＯＷＮコンテストの結果が掲載されていました。

私の結果はどうでもいいんですが、、、、（＾＾；
息子もログを提出したので載ってるかなー？と探してみたものの載ってない！！

確か出したよな、あれ！？出してなかったか？と、
メールの送信履歴を確認するとちゃんと提出していました。


ＸＭＪ（電信電話　マルチオペジュニア）にエントリーしてあります。

けど、コールサインは記載されていません。

えー、失格か！！

隅々まで調べた結果、ありました。
ＸＡ　電信電話　シングルオペオールバンドに・・・・なんで！？



ニューカマーは電話部門になり、注１の空中線電力が２０Ｗ以下なので、５０Ｗで運用していたためエントリーできず。

電信電話　シングルオペ　オールバンドは、注３の「コンテスト中の運用にかかわる全てのことを一人で行うもの」と規定があるため、アンテナ設営やリグのセッティングは子供一人じゃできないので、これにも該当せず。
「それ以外はマルチオペとする」により、ＸＭＪ電信電話マルチオペジュニアにしていました。

なんで勝手に参加部門を変更されたんだろ！？


ちなみに、９月２０日よりＪＡＲＬから電話で、
「一人での参加なのでシングルオペじゃないんですか？」と問合せがありましたが、
上記の説明をして、「あ～、そうなんですね」とやり取りがあったのに、腑に落ちません。

ＣＱマシンの続きです。


モニタ用のスピーカはダイソー製。


両面テープで貼り付けました。


ローカル局にＣＱマシンの出力をモニタしてもらうと、あまり評判がよくありません。
音が割れすぎて過入力のようです。
録音再生ＩＣの出力はスピーカをガンガンに鳴らすことができるので無理もありません。

アッテネータを作ってＣＱマシンの出力とマイクからの出力とを似たようなレベルにあわせました。


定数を決めるのに役立ったのがこのボリューム。
見た目は悪いですが、こんなのが１個あればすごく便利です。



そんなこんなでＣＱマシン完成。


完成後、ローカル局に評価をお願いしました。

前回よりも全然良くなったよと。
実用的に使えるよとのお言葉をいただきました。


ただ、このＣＱマシンはマイク回路に並列に入れているため、ＣＱマシンでＣＱを送信中はハンドマイクの音声も拾ってしまいます。ここだけ気を付けてないと要らん独り言もいっしょに送信してしまいます。hi

ＣＱマシン作ってる間に、全市全郡コンテスト終わってしまいました。orz

今日、明日と休みです。


ケースにあわせてマイクの位置を変えました。

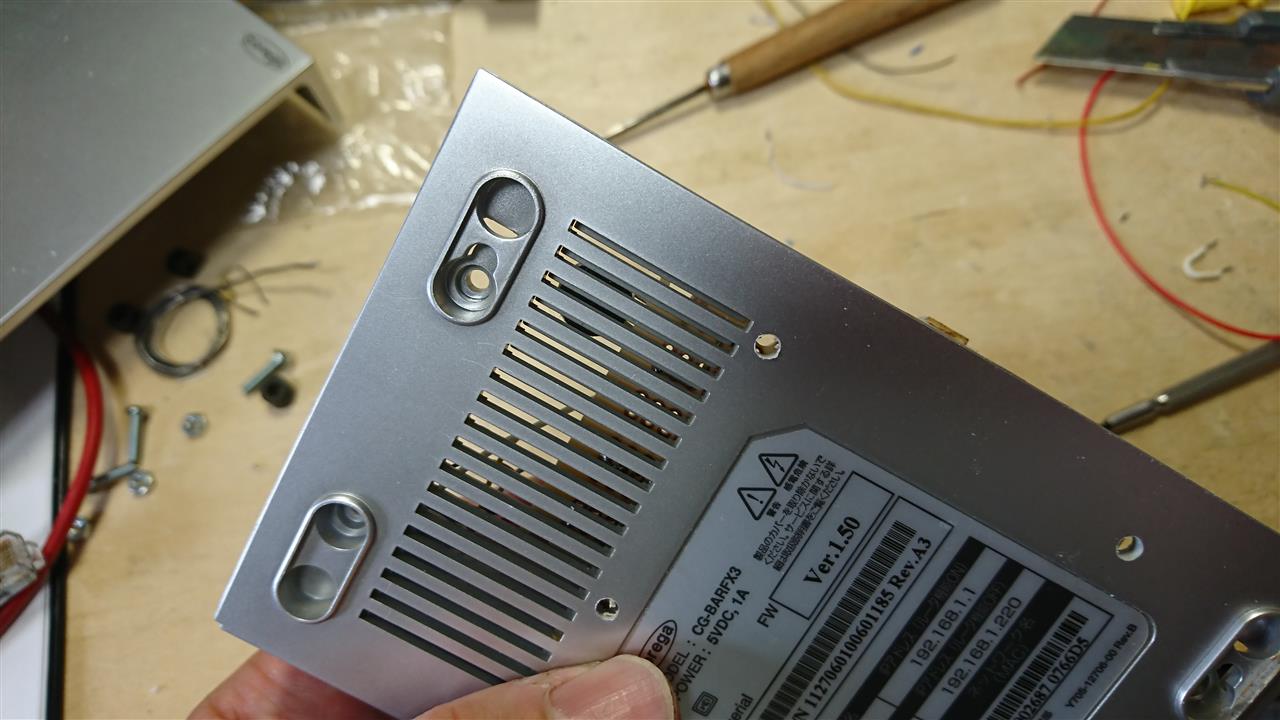

目立たないようにケース裏のスリットを利用。
穴あけが面倒だからという理由もありますが・・・・。
録音の時はケースの裏に向かって録音します。


基板を固定する穴を開けます。
スペースの関係上、３点支持です。
写真のフェライトコアっぽいのは樹脂製のスペーサです。


ＬＥＤ表示部分はこのあたりを利用したい。
送信時に赤く光るＬＥＤと録音時に緑に光るＬＥＤの２つしか必要ありませんが。


基板上のＬＥＤの取り回しを変更。

ケースにあわせていろいろ変更が大変です。
無計画、行き当たりばったりの工作なのでやむなし。


ＣＱマシン送信のスイッチはこの初期化スイッチを利用したい。


ということで、接続しました。
使えるものは何でも利用させていただきます。


しかし、さすがにリセットスイッチは簡単に押せないようになっています。
タクトスイッチのリーチが足りません。

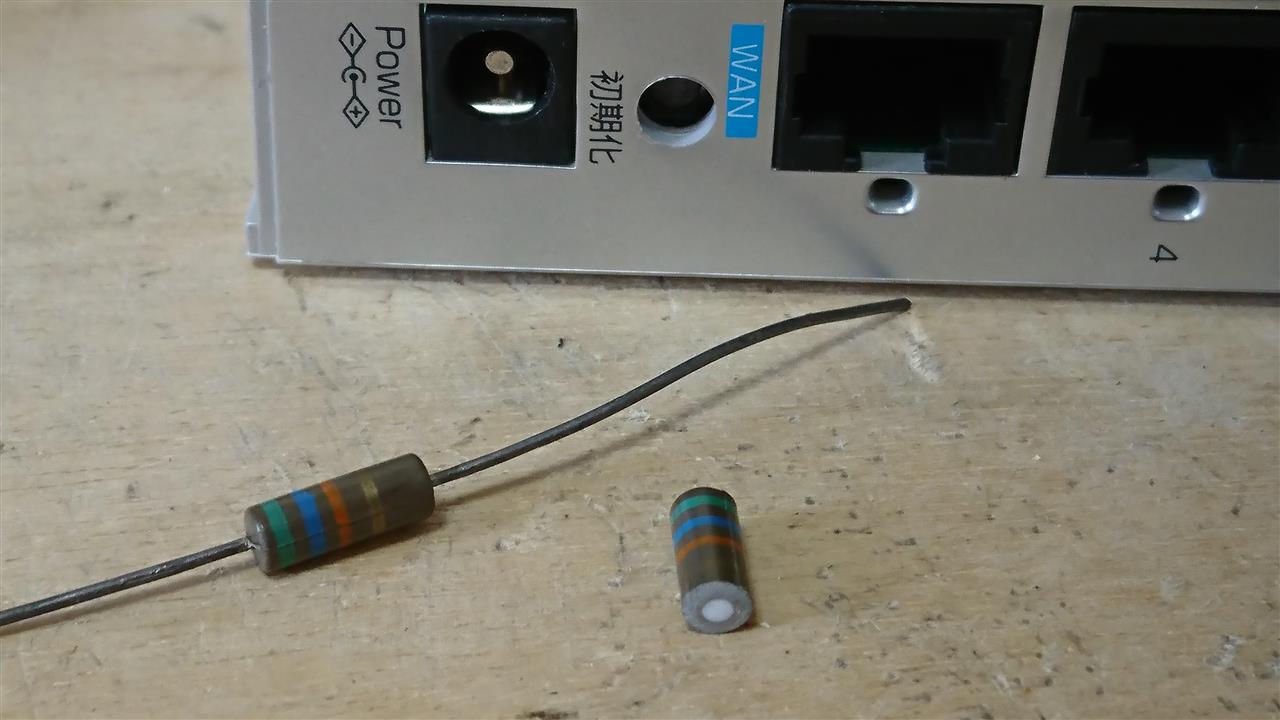

何か延長するものはないか部屋中を探した結果、見つけたのがコイツ。


ソリッド抵抗。
大きさからして１Ｗぐらい？

適当な長さになるまでヤスリ掛け。
・・・・からの、、、


２液混合エポキシ接着剤（ダイソー製）にて接着。


しっかりくっつくまでしばらく放置プレーです。

今日は息子の誕生日、早いもので８歳になりました。

さて、子供たちが寝たとこで、ＣＱマシン製作の続きをします。


ＩＤ－５１００の取説からマイクコネクタのピンアサインを確認します。


ハンドマイクも使えるように、モジュラー８Ｐメスを他のモジュラー８Ｐメスに送り配線します。
それからＣＱマシン接続に必要な配線（＋８Ｖ、ＰＴＴ、ＭＩＣ、ＧＮＤ）を取り出します。


モジュラーケーブル（ハードオフで１００円）を使って、無線機と接続。
ＣＱマシンの基板に電源が供給されるか、ＰＴＴがＯＮになるか一つ一つ確認しながら接続していきます。


だいたい主要なものは接続できました。

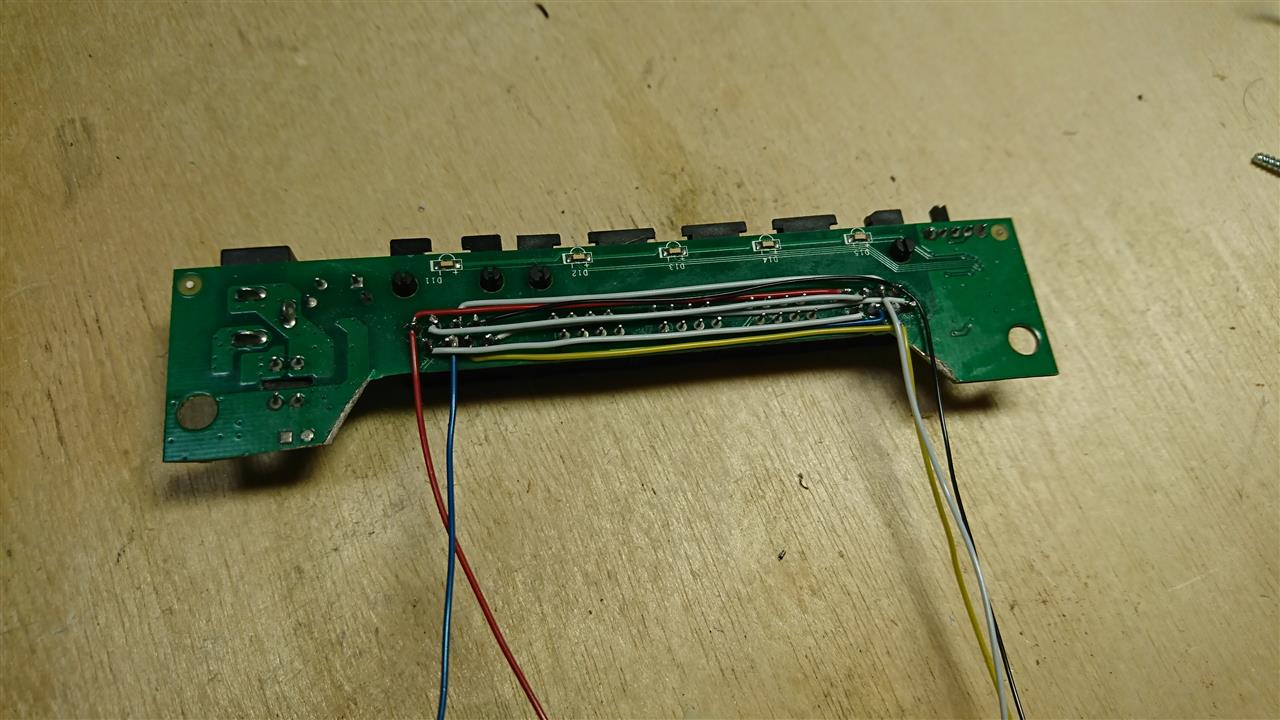

裏側はこんな感じ。


ＣＱマシンの送信を他の無線機でモニタしますが、ちょっとこもった感じの音がします。
簡単なフィルタを作って録音再生ＩＣの出力を聞きやすいような音にします。

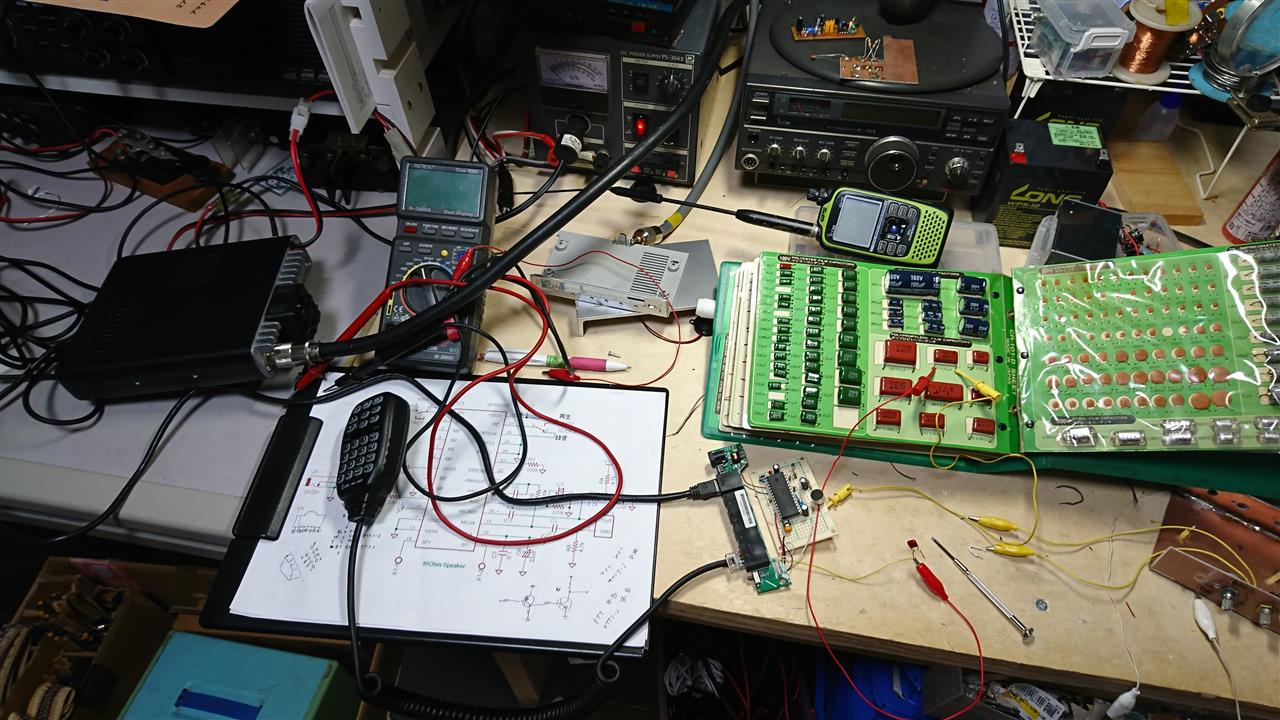

コンデンサを色々付け替えて変化を確認しましたが、チマチマ面倒。


そんな時にＣＲキットを持っていたのを思い出しました。


これで簡単に定数が替えられます。
こんなもんかな？という組合せが出せました。


ＯＭさんにマイクからの音質とＣＱマシンからの音質を比較してもらおうと思ったけど、夜も遅いせいか呼び出したけど出てこられず。

また明日にでも聞いてもらおう。
