先日、ＯＭの家に遊びに行くと、「これ持って帰りよ」と、ハムジャーナルをいただきました。

私が生まれた頃から１９８９年ぐらいのものまで。








内容はかなりハイレベルです。

ＤＤＳ実験基板、完成しました。


最初、電源ＯＮでディスプレイに何も映りませんでした。
電源をテスタで見ましたが、ちゃんとレギュレータで調整して供給されています。
ＬＣＤの配線を間違えたかと思ってみましたが合ってます。


結局、コントラストのＶＲを廻してやると文字が表示されました。
よかったよかった。（＾＾；

一通りマニュアルで使い方を確認して、遊んでみました。

１ＭＨｚから上げていきました。

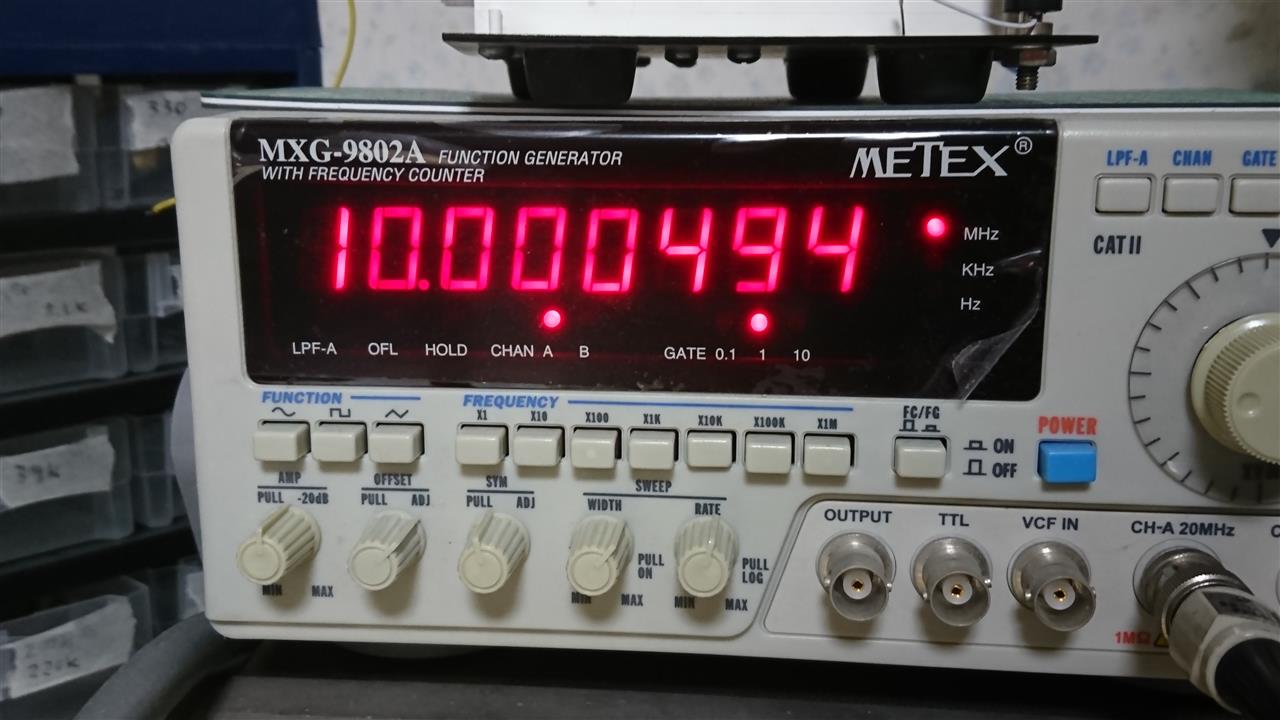

周波数の安定度はバツグンでした。

安物、校正無しの周波数カウンタなのでズレはあるかと思いますが、、、。
ＤＤＳが正しいのか、周波数カウンタが正しいのか。

ＤＤＳをちゃんとした周波数カウンタで測定してみたいです。

明日も休みなので、夜更かししてＤＤＳ実験基板を作っています。



基板を二階建てにしたいけど、間にＤＤＳモジュールが居てピンヘッダーの長さが足りない。
仕方がないのでワイヤーで結線することにしました。あまり、取り外すこともないだろうから。

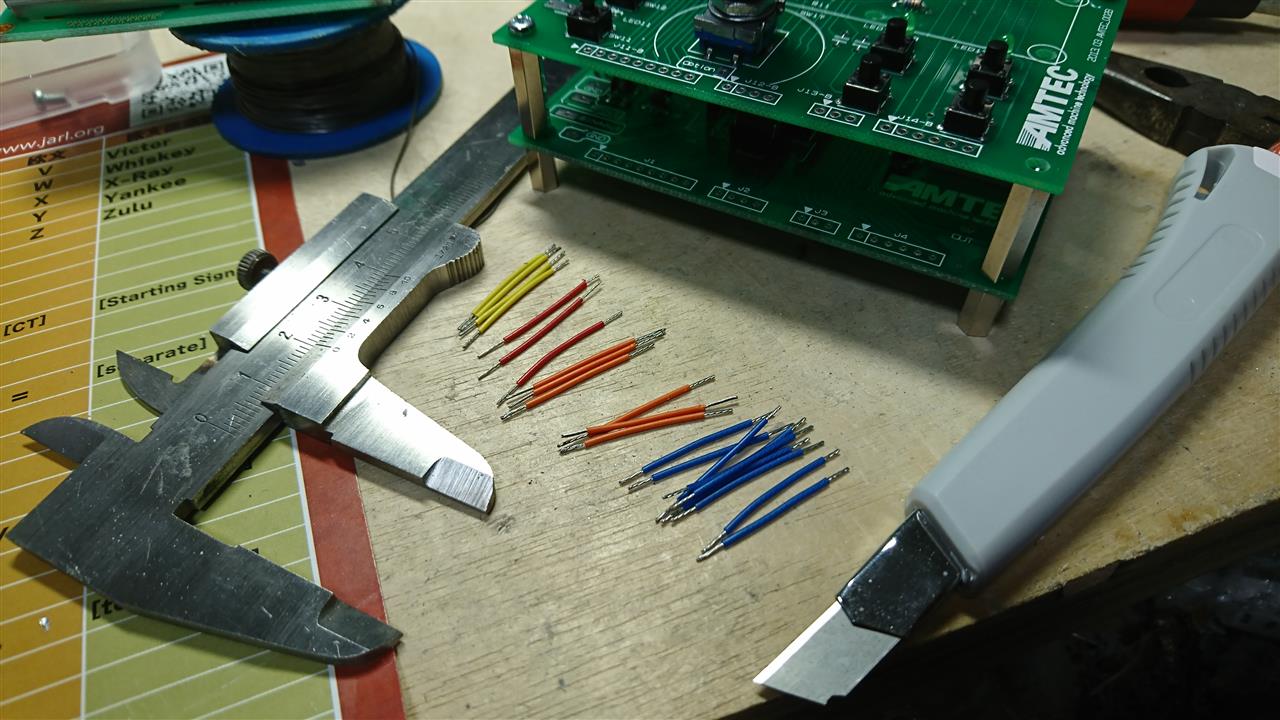

基板のスペーサと同じ長さのワイヤを作るため、ノギスで寸法を測り切り出します。
ニッパで被覆を剥くと汚くなるので、カッターナイフを使いました。電工ナイフの要領です。
単線を使うと曲げ伸ばしでポキッと折れてしまうだろうから、多芯線にしました。

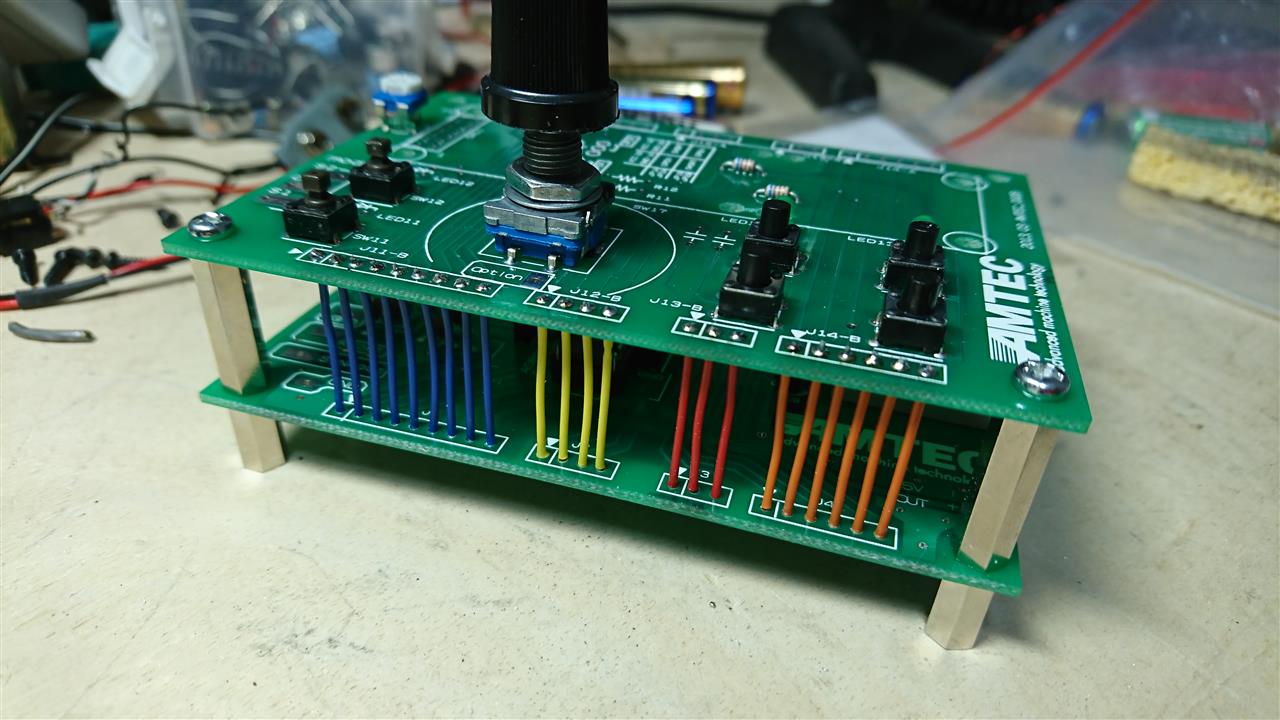

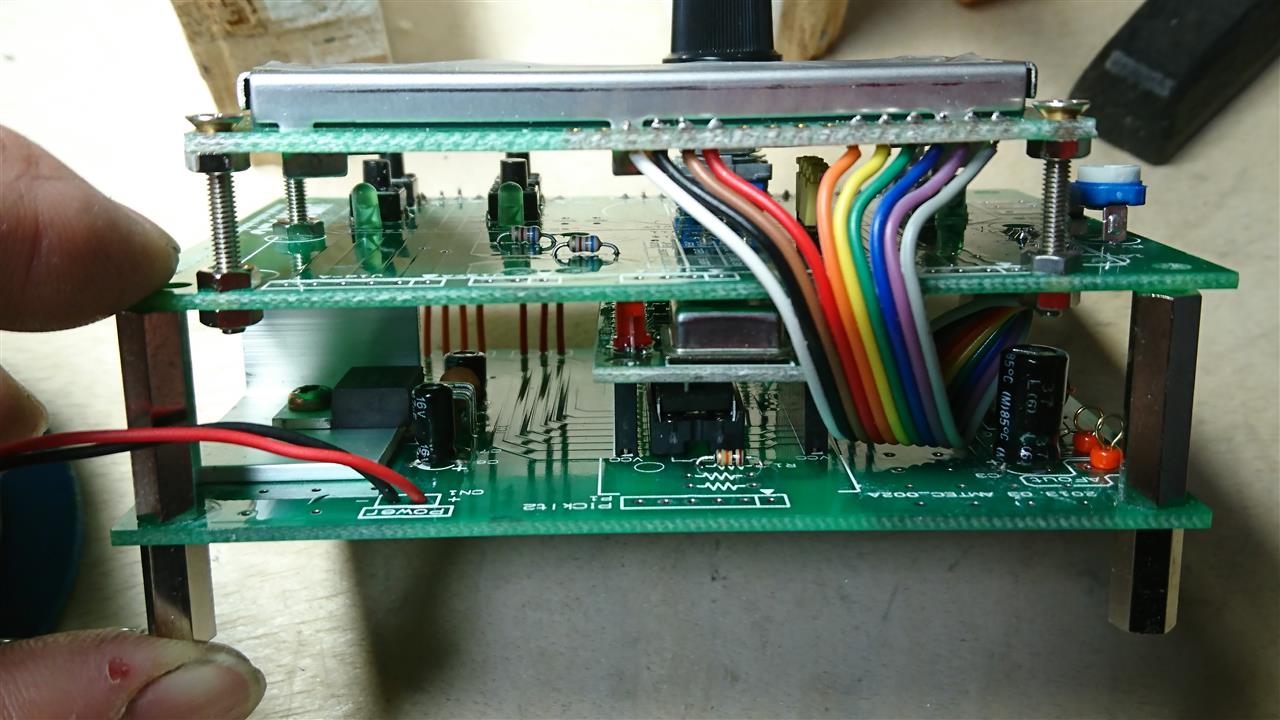

こんな感じで接続となりました。
これはこれで良いかなと。

次は液晶ディスプレイの取り付けです。
まきさんが液晶ディスプレイを用意してくれてました。
秋月のＳＣ１６０２ＢＳＬＢという１６文字ｘ２行　超ハイコントラスト大文字ＬＣＤモジュールです。

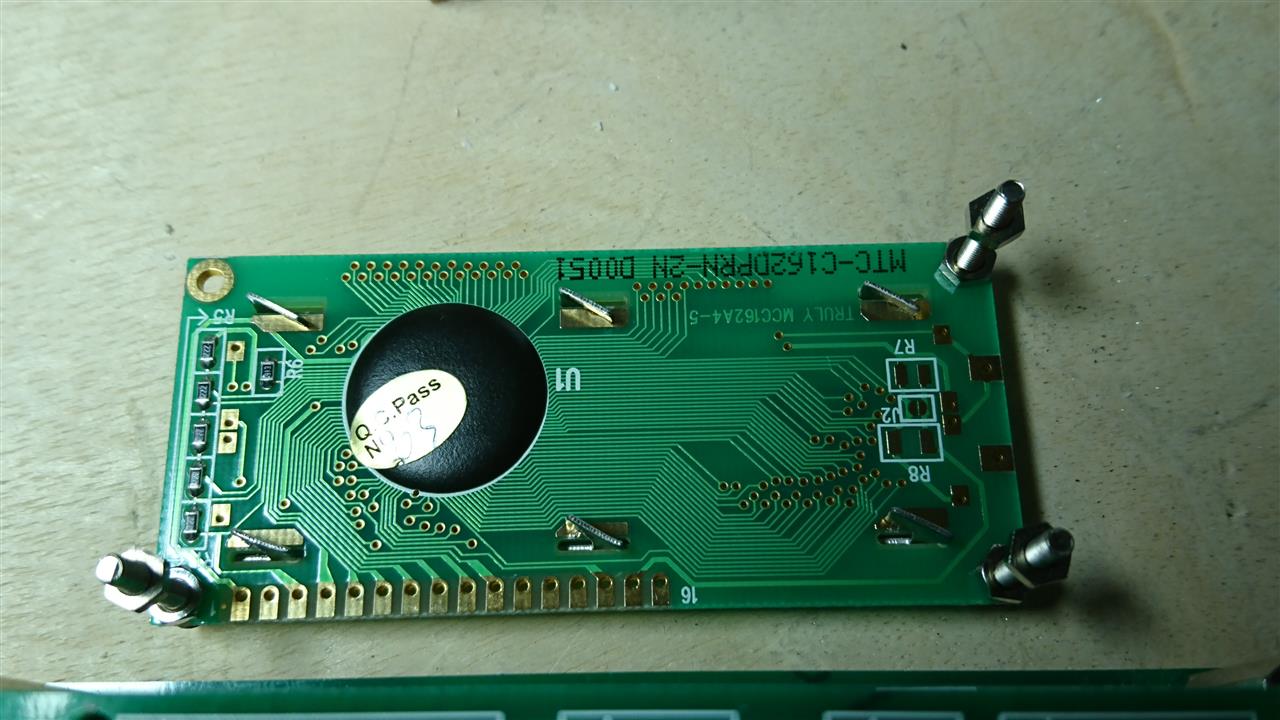

基板との接続はスペーサの代わりにボルト＆ナットで固定します。
相手基板の穴あけできるスペースの関係上、３点支持になりました。


基板に穴をあけて、こんな感じで取り付け。


うまく取り付けできました。

ＬＣＤからの配線はデータシートを見ながら接続していきます。


フラットケーブルを使うことにしましたが、１０線欲しいところが、９線しかありませんでした。
仕方なしに、白線を１本追加。


アロンアルファ、、、、もとい、瞬間接着剤でくっつけたらそれらしくなりました。


液晶ディスプレイ付きました。


出力の信号はオシロで見やすいように端子を付けました。
端子・・・・コレ、何端子って言うんだろう？
正式名称があるんでしょうが、知りません。


心臓部、ＤＤＳモジュール取り付け。


一応、完成しました～。
動作確認はまた明日しようと思います。


秋月のＬＣＤモジュールのデータシートを見ると液晶にバックライトが点灯させることができそうなので、その配線もやってみたいです。

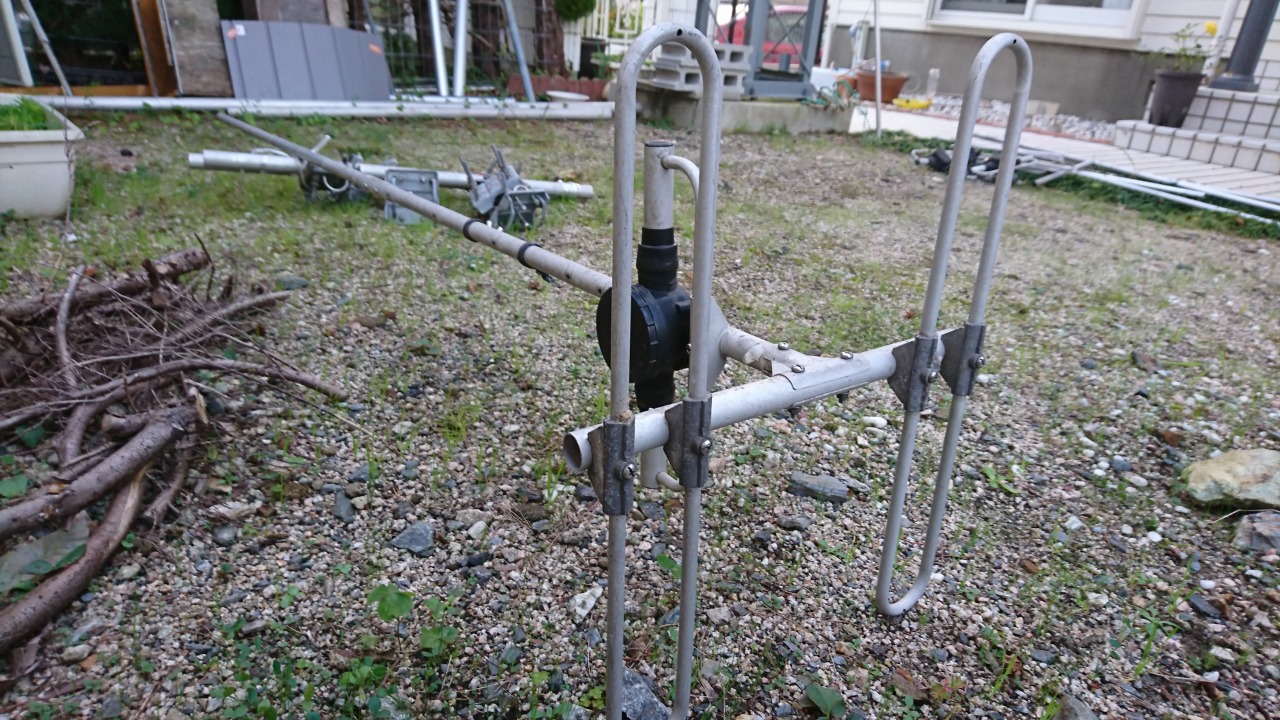

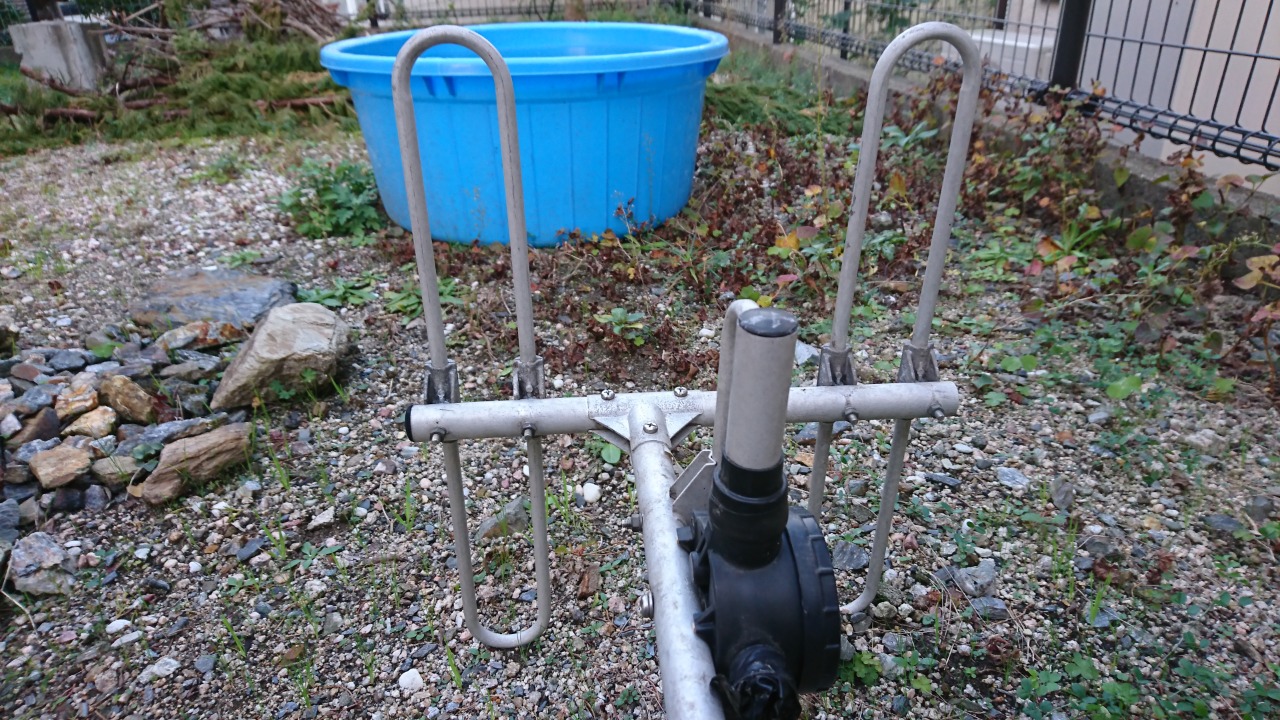

昼からは天気も良かったのでマスプロアンテナを磨きました。

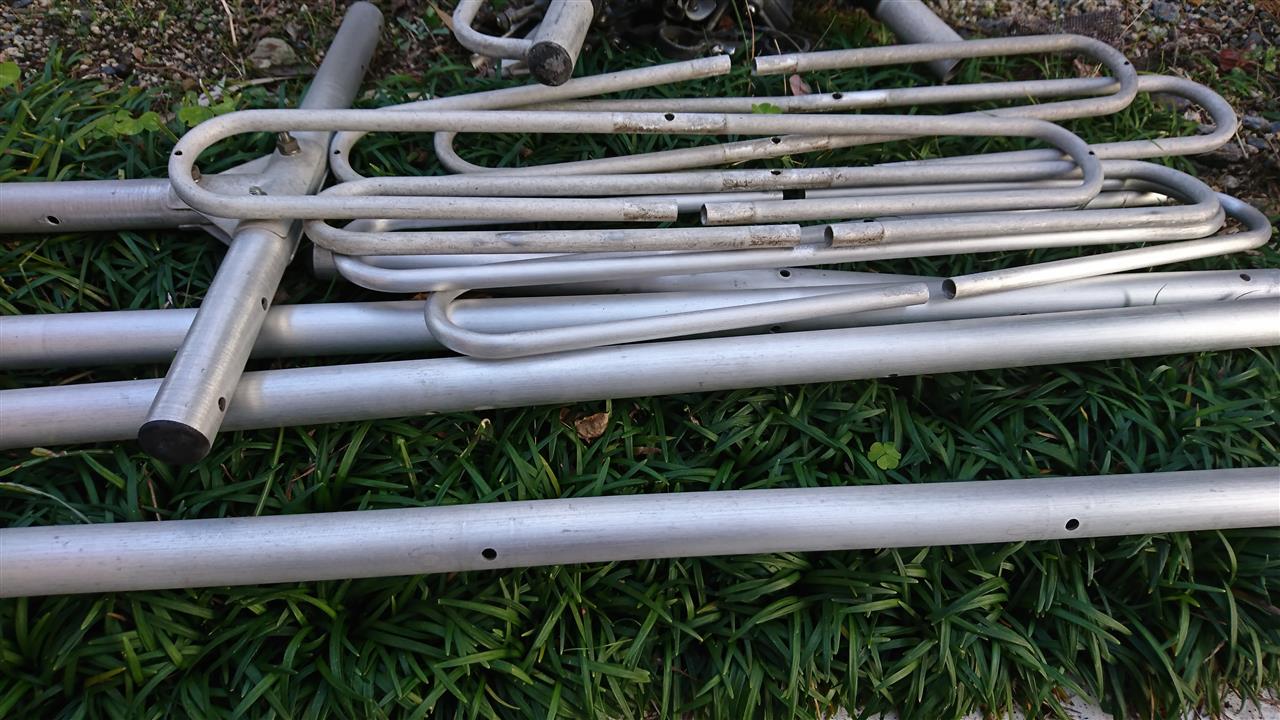

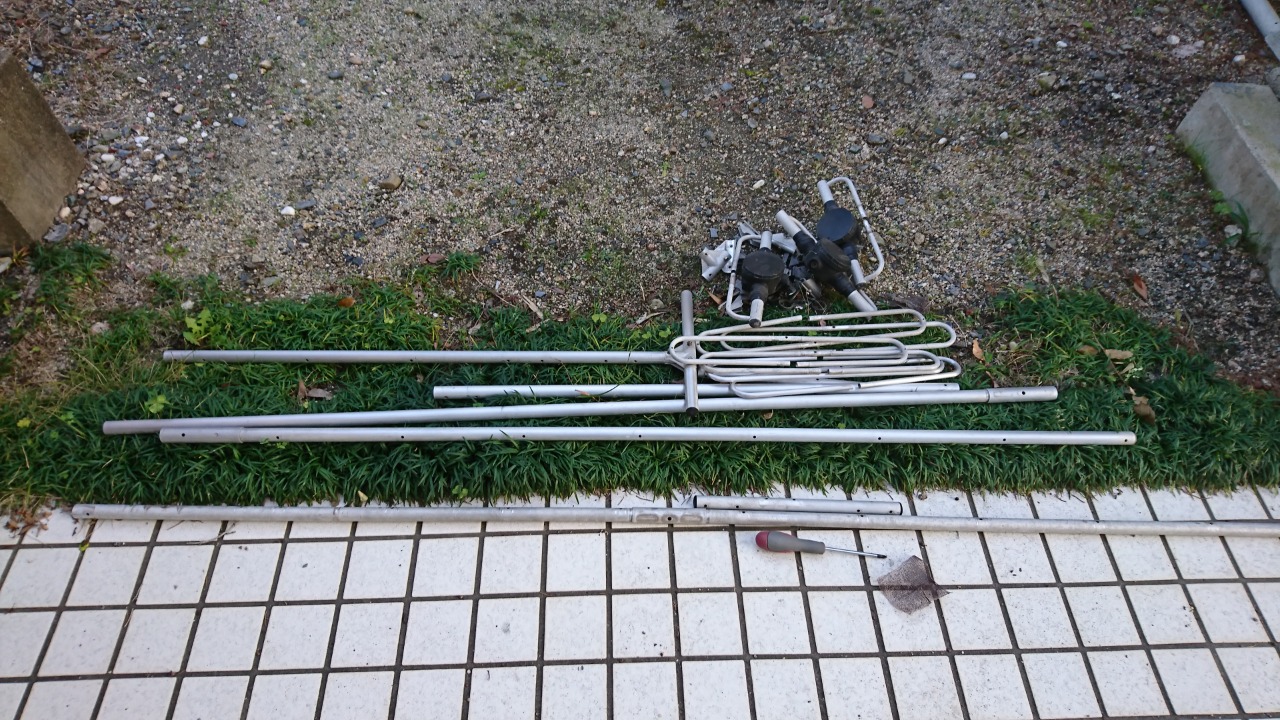

ここまでするつもりはなかったけど、やり出したら気がすまなくなって全バラしました。
分解すると細かいところまで磨けます。


やっぱり手間暇かけて磨いたらキレイになりますね。（・∀・）
ヘアライン仕上げです。
自己満足の世界です。

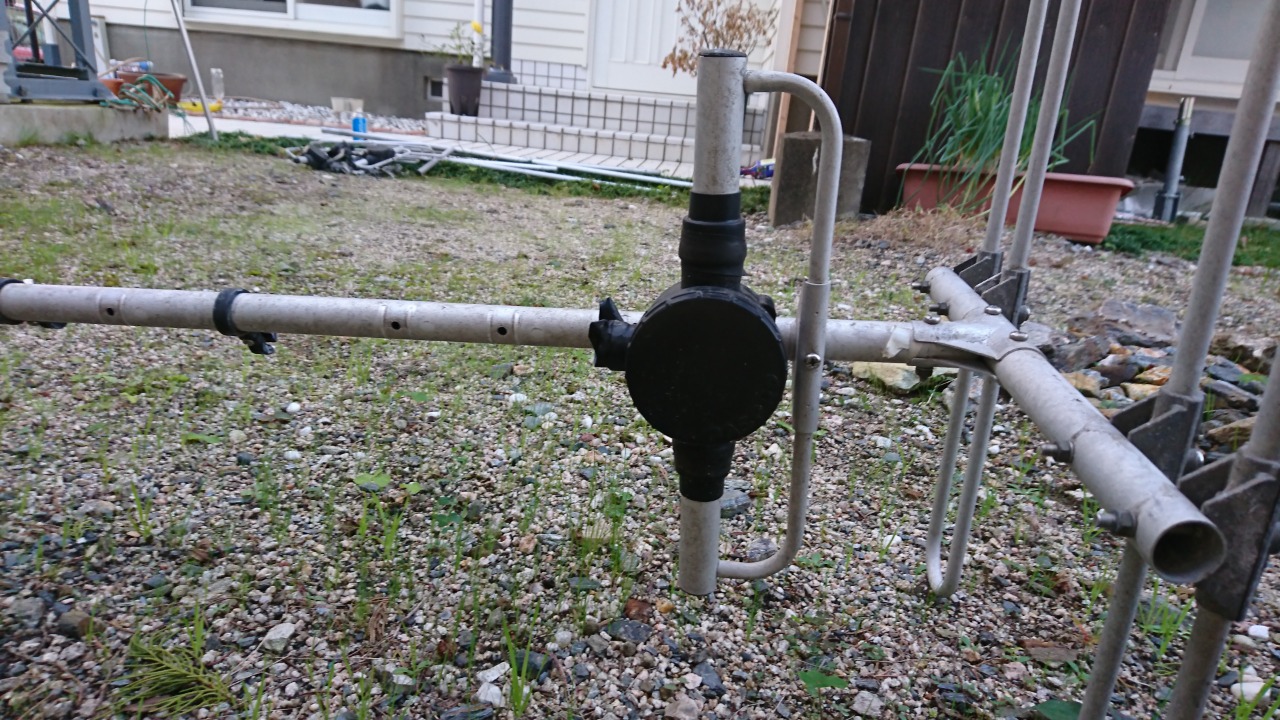

組み立てるときにネジの方向とか間違わないように写真を撮っておきました。




どうでもいいことでしょうが、反射器の水抜き穴の方向とか細かい部分まで元に戻したいと思ってます。
これだけ写真を撮っておけばいざというとき参考になるかな。


日が暮れかけてくる頃、反射器を磨いてるときヤッてしまいました。ｏｒｚ
ちょっと曲がっていたので修正してやろうと思い、力をかけるとポキッと折ってしまいました。
あ～ぁ。

ちなみに、ダイソーのメッシュ両面ヤスリがすごく役立ってます。
今は荒目＃６０を使っていますが、もっと細かい番手はあるのかな？
明日、ダイソーに行って見てきます。

子供が学校に行ってる間にＤＤＳ製作の続きをします。

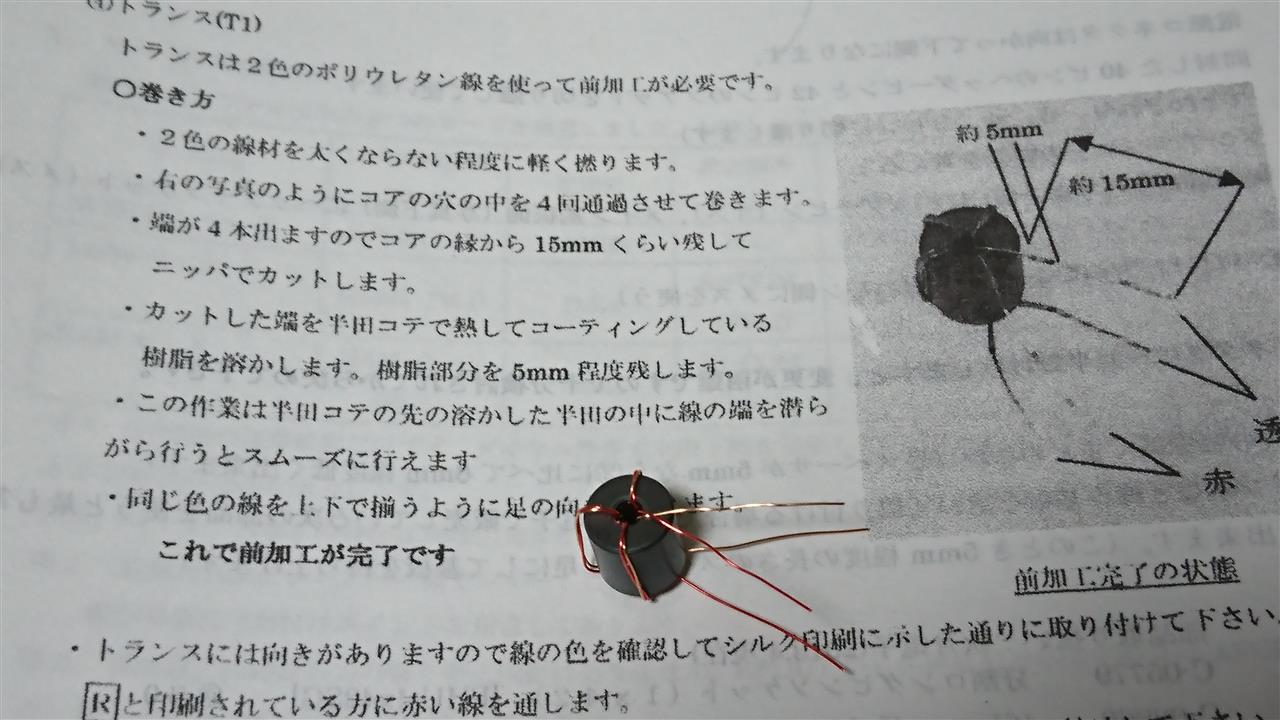

トランスＴ１の製作。
ポリウレタン線２本をよじります。


フェライトコアに４回巻きます。
以前、ＡＲＤＦ受信機を作るときには巻き数を間違えてしまいましたが、今回は失敗しませんよ。（＾＾
きちんとフェライトコアの穴を４回通過させました。


基板にハンダ付けでトランスＴ１の完成。



次は３端子レギュレータの放熱器です。

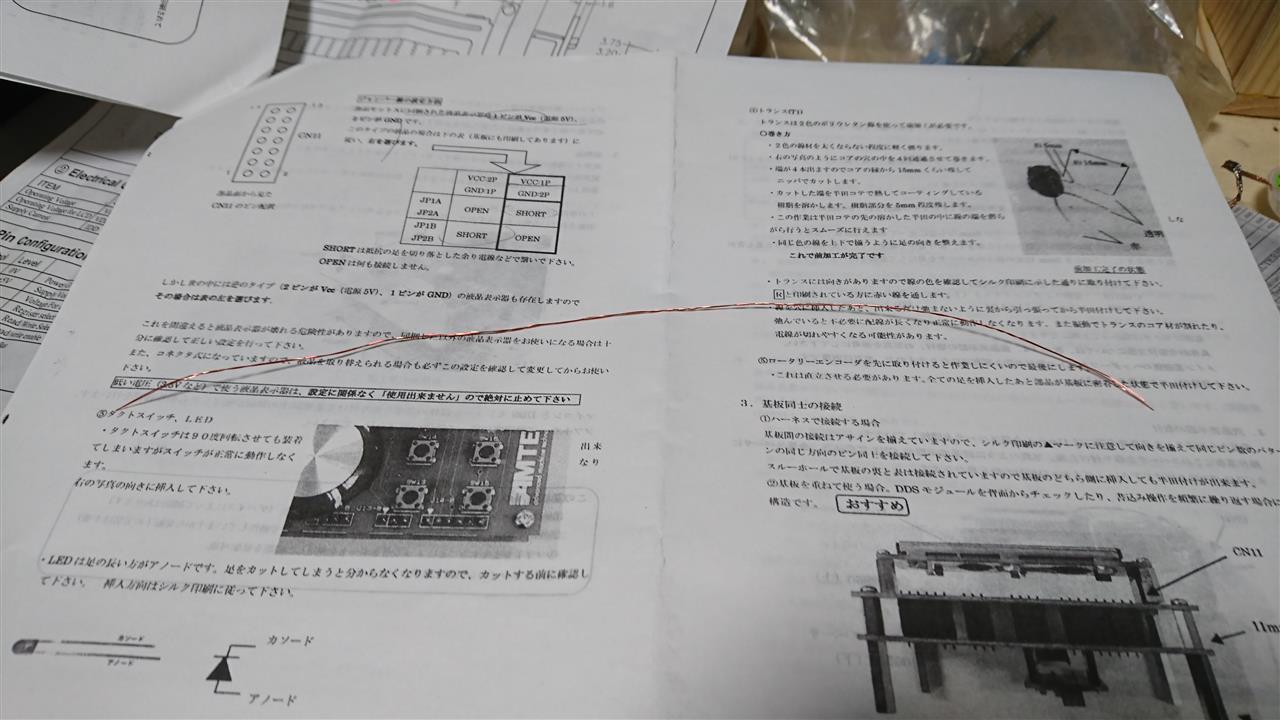

説明書にはこんな感じで作ってねと書かれてあります。


なかなかいいアルミの素材が無いので、アルミのＬアングルを切りました。
切断する前に穴あけしておけばよかった。段取りミス。


放熱器も基板にとりつけました。シリコングリスは持ってないので省略です。
