明日（もはや今日になってしまった）から２連休です。

夜中にガリガリと、金属加工は近所迷惑になるので、今夜は

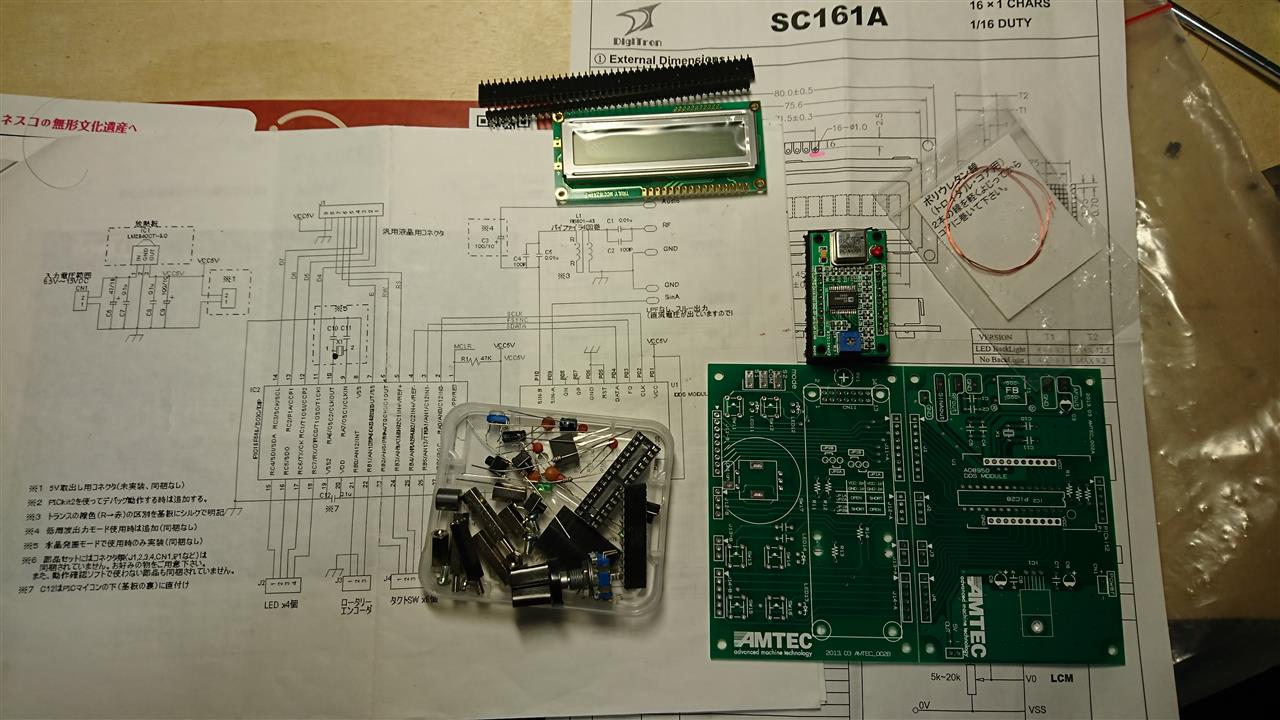

お友達のまきさんからいただいたＤＤＳ実験基板のキットを作ることにしました。


部品点数は少ないのですが、かなり上級者向けのキットと思います。
よーく説明書を読んで作らないと難しいなと思いました。

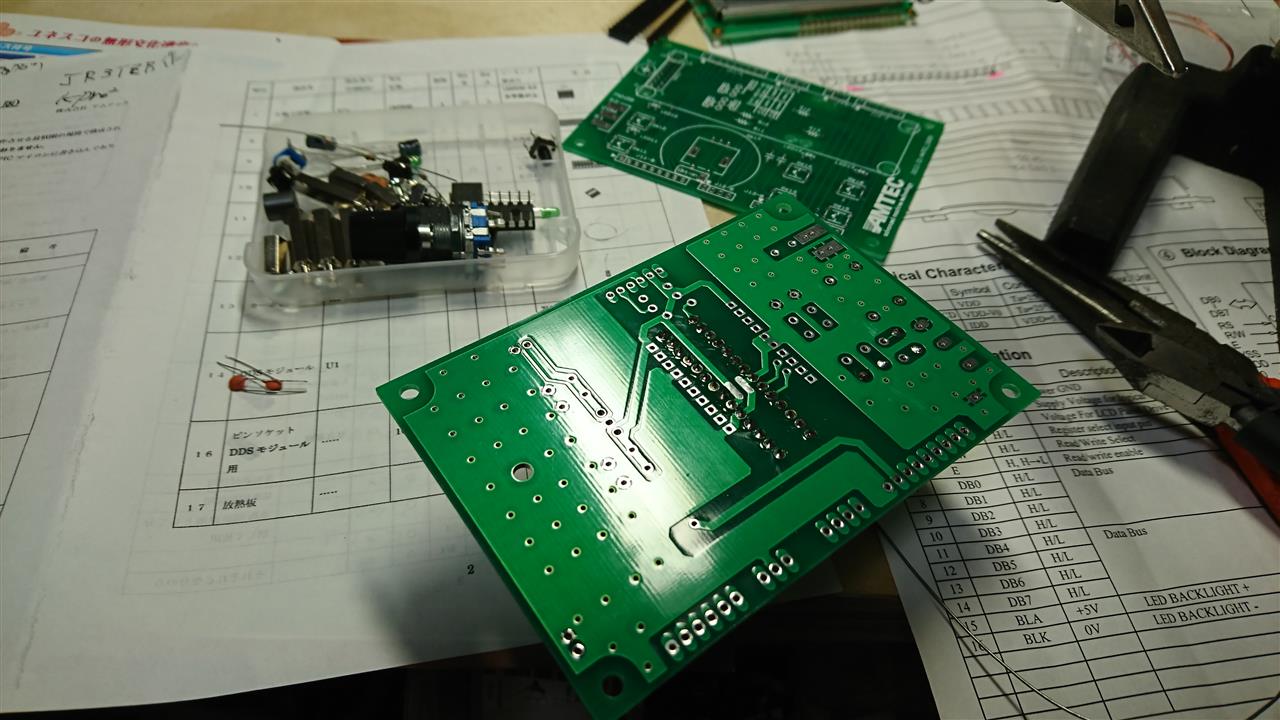

基板を２分割して、抵抗器、コンデンサのハンダ付け。

三端子レギュレータはアルミ板なんかを使って作ってくださいということなので、ガリガリは今の時間できないので明日作ります。


ある程度できたところで、２階建てにするためにはどうしようかなとしばし悩む。

しばらく考えながら製作を楽しめそうです。

明日（もはや今日になってしまった）は休日です。
休みの前の日はテンション高め、ついつい夜更かししてしまいます。

今日は低周波発振器＆アンプを製作しました。

ネタにするのはコレ。

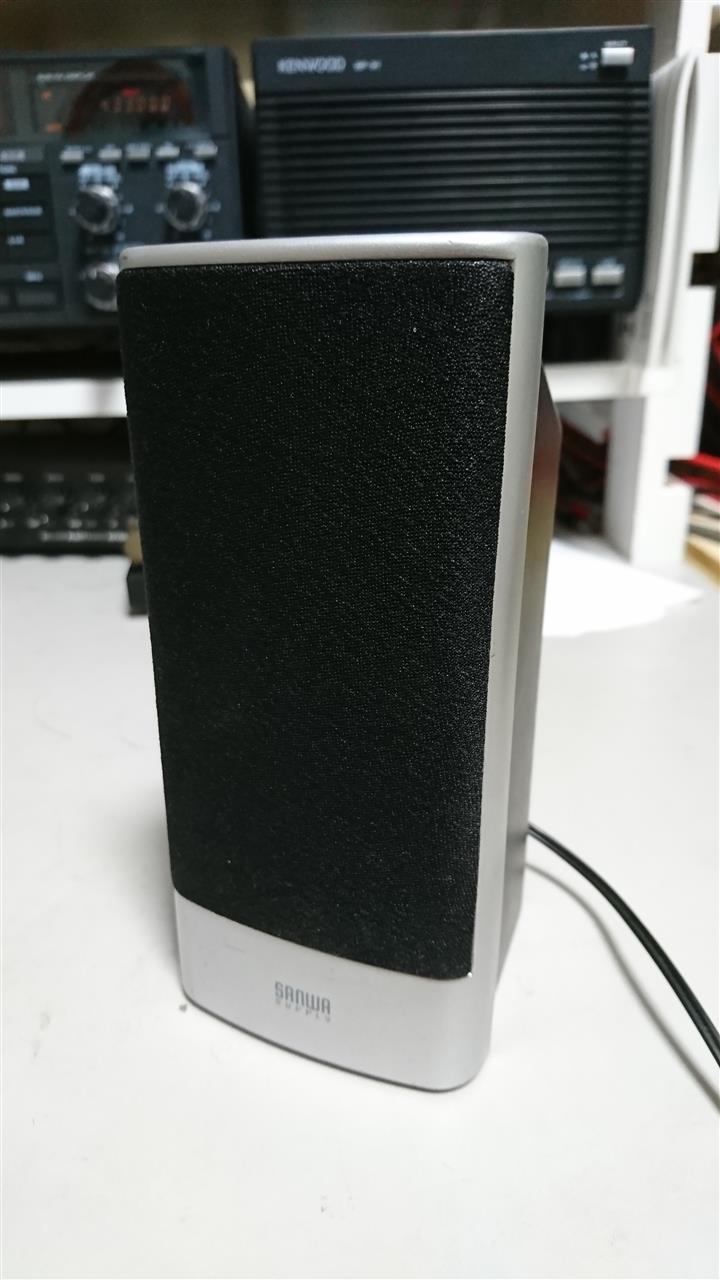

ＫＤＸさんからもらったサンワのＰＣ用スピーカー。

これにモールス練習用の低周波発振器とＡＦアンプを組んでみたいと思います。


まずはスピーカー前のカバーを取ってみます。
意外としっかりしたスピーカーでした。

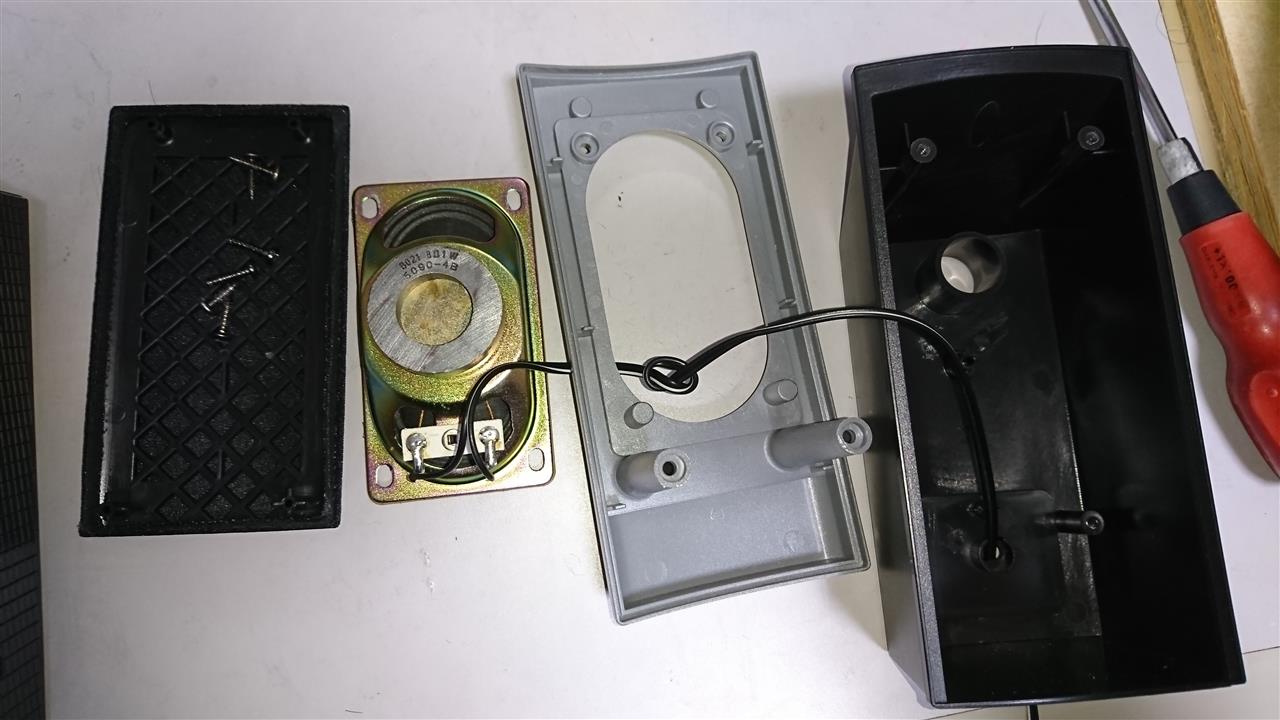

さらにバラして、、、。
中はスペースが結構ありました。電池や基盤が十分収まりそうです。

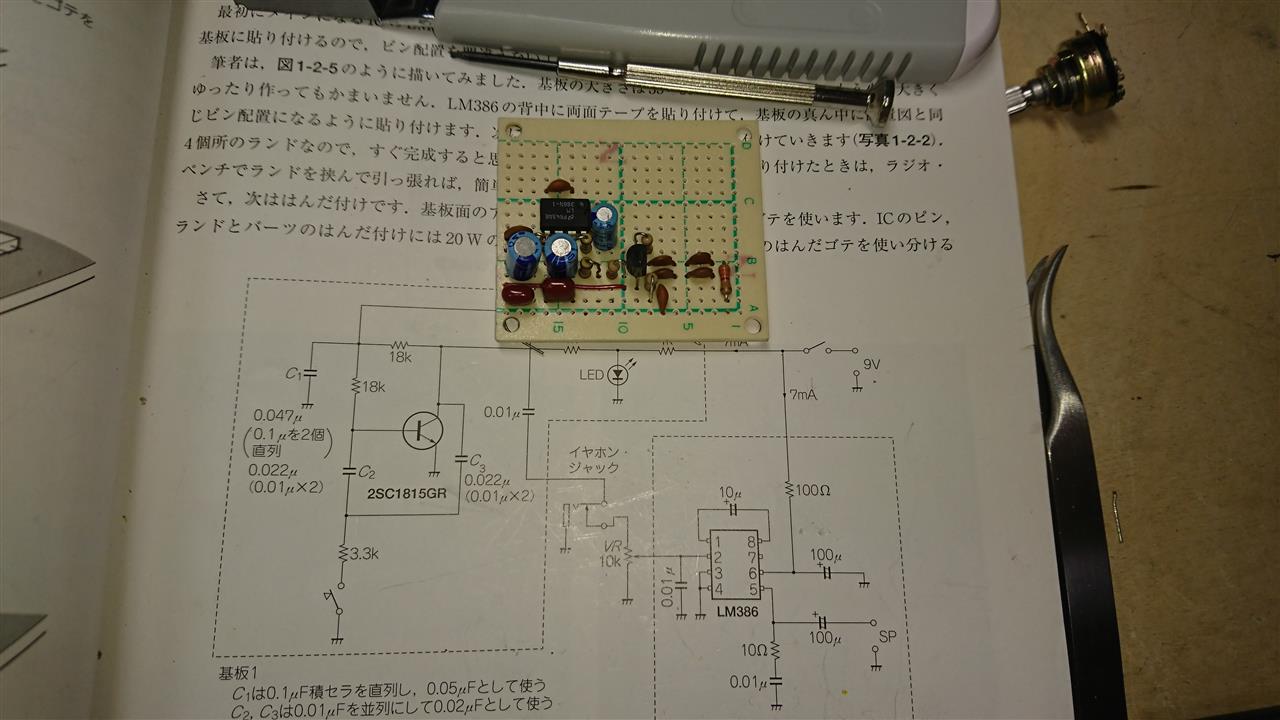

「手作りトランシーバ入門」を参考に作ってみました。
アンプは毎度おなじみのＬＭ３８６を使ったお手軽アンプ。

ユニバーサル基板の切れ端に組んでみました。
部品の配置は、回路図を見ながら行き当たりばったりの組み付けなので妙に偏っています。Hi

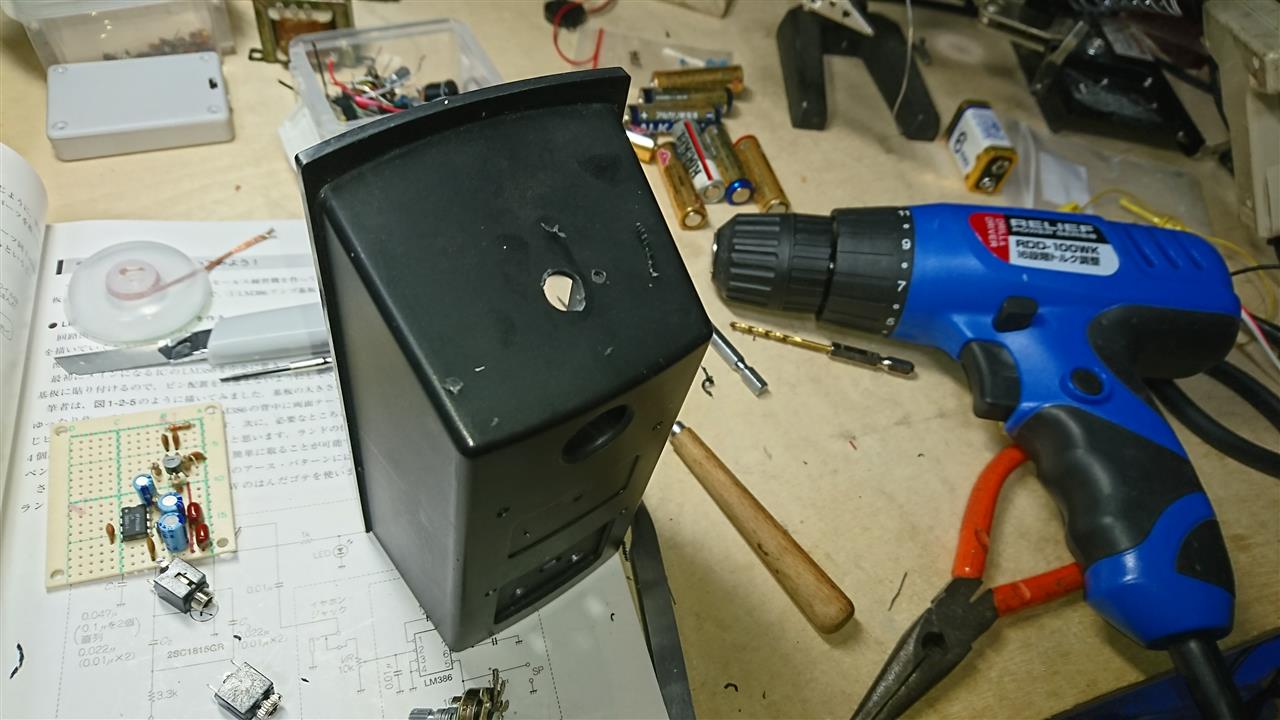

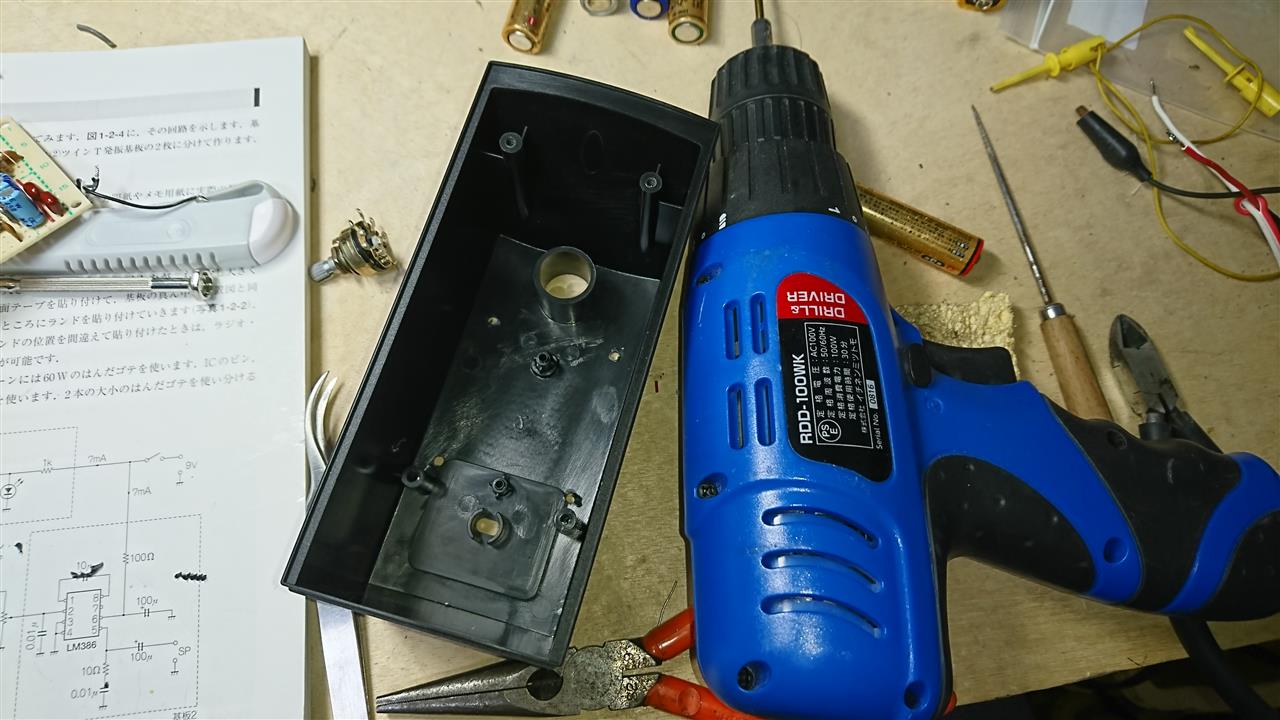

次は穴あけ。
基板取付用の穴を４つ開けます。


あと、音量調節用ボリューム用穴と、イヤホンジャック用の穴を開けます。


スピーカやらボリュームやらを配線していきます。


仮組して、動作チェック。
電鍵からのキーイングで音が出るかを確認。
あと、適当なＡＦ信号（パソコンからの出力）を入れて音が出るかを確認しました。


パイロットランプも付けます。
やっぱり電源が入ってるか入ってないかは一目でわかる方がいいですよね。
ホットボンドで付けようかと思ったけど、開けた穴が絶妙の大きさで、ＬＥＤがしっかりとはまっているので手抜きでこのままいきます。
ちなみにこのＬＥＤもＫＤＸさんがくれたジャンク基板からの活用です。

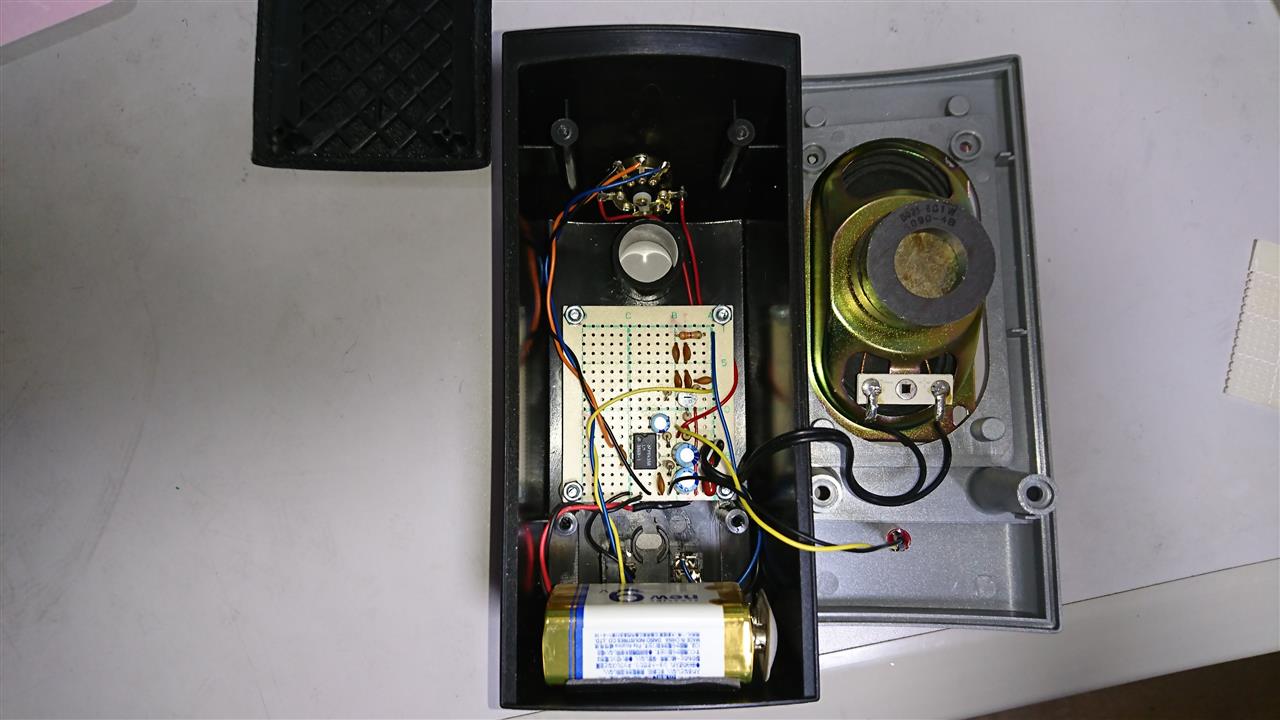

蓋を閉める前はこんな感じ。
００６Ｐの電池は両面テープで貼り付けました。

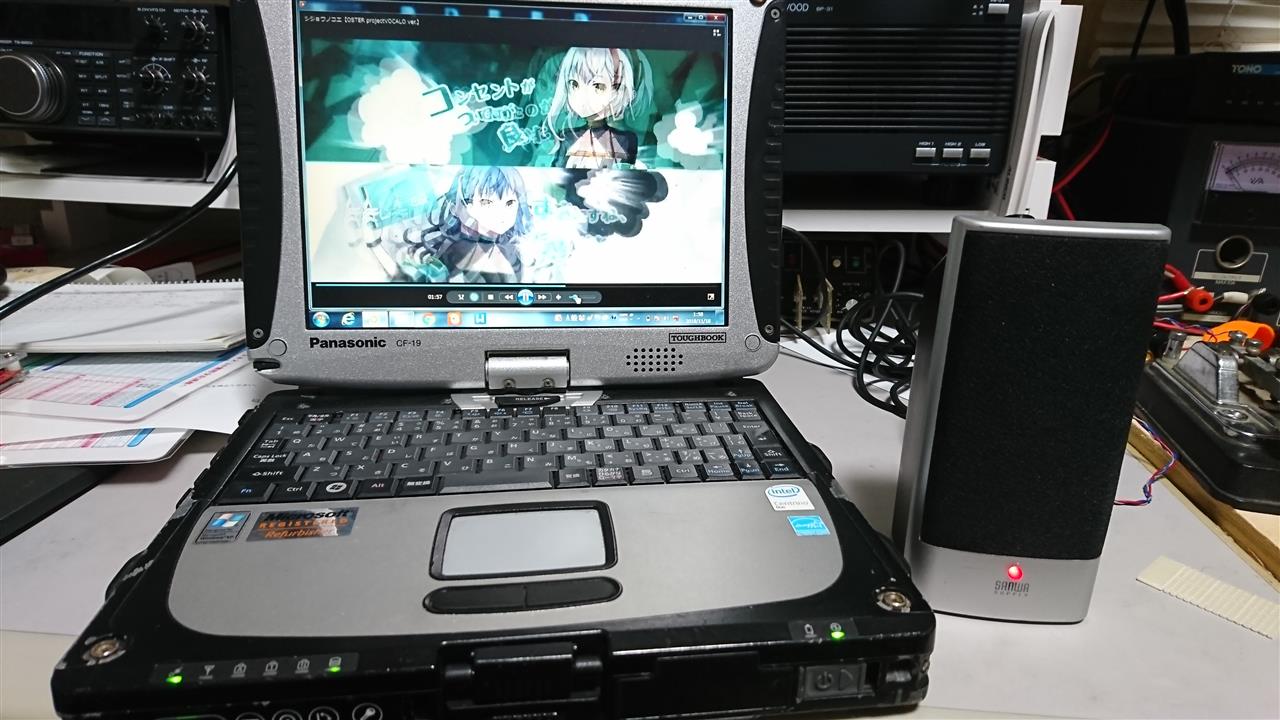

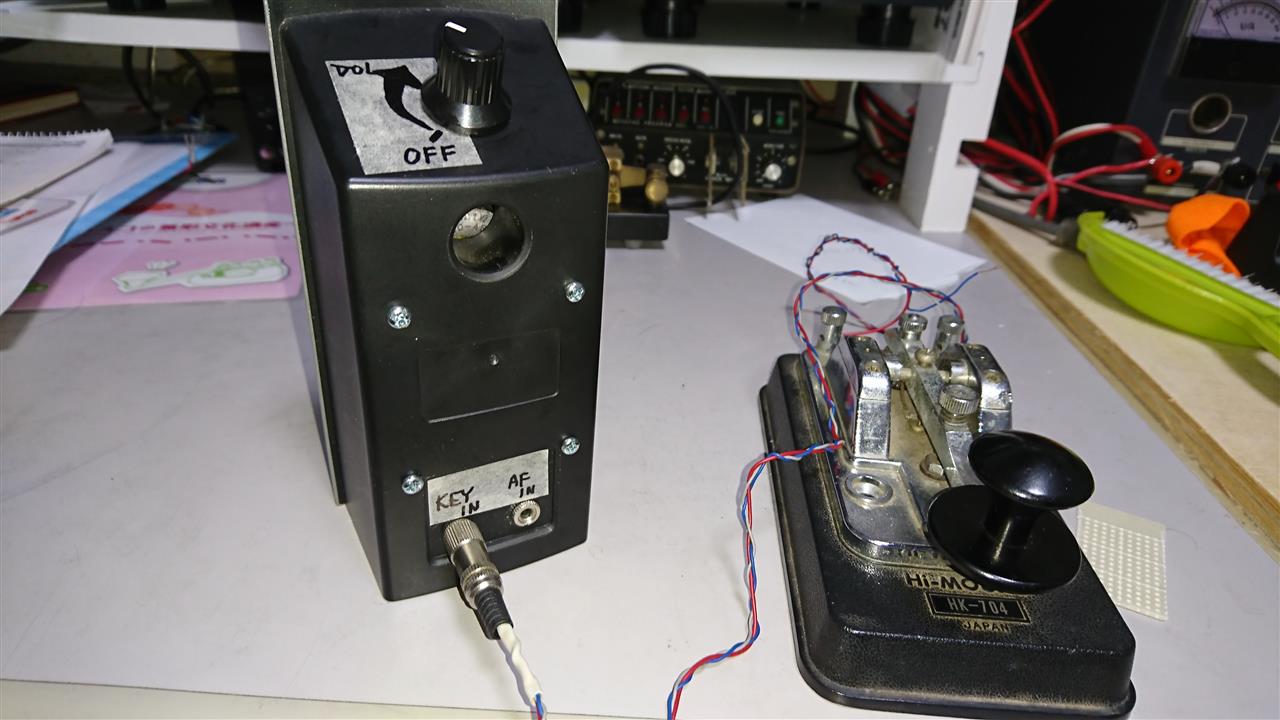

完成！！

電鍵をつないで遊びます。
音の周波数はどれぐらいでしょうか？
ＣＷのサイドトーンが８００Ｈｚとしたら、ちょっと高い感じ。


パソコンからのＡＦ出力を入れてやるとガンガン鳴ります。

ちょっとしたアンプが必要なときに便利なツールができました。

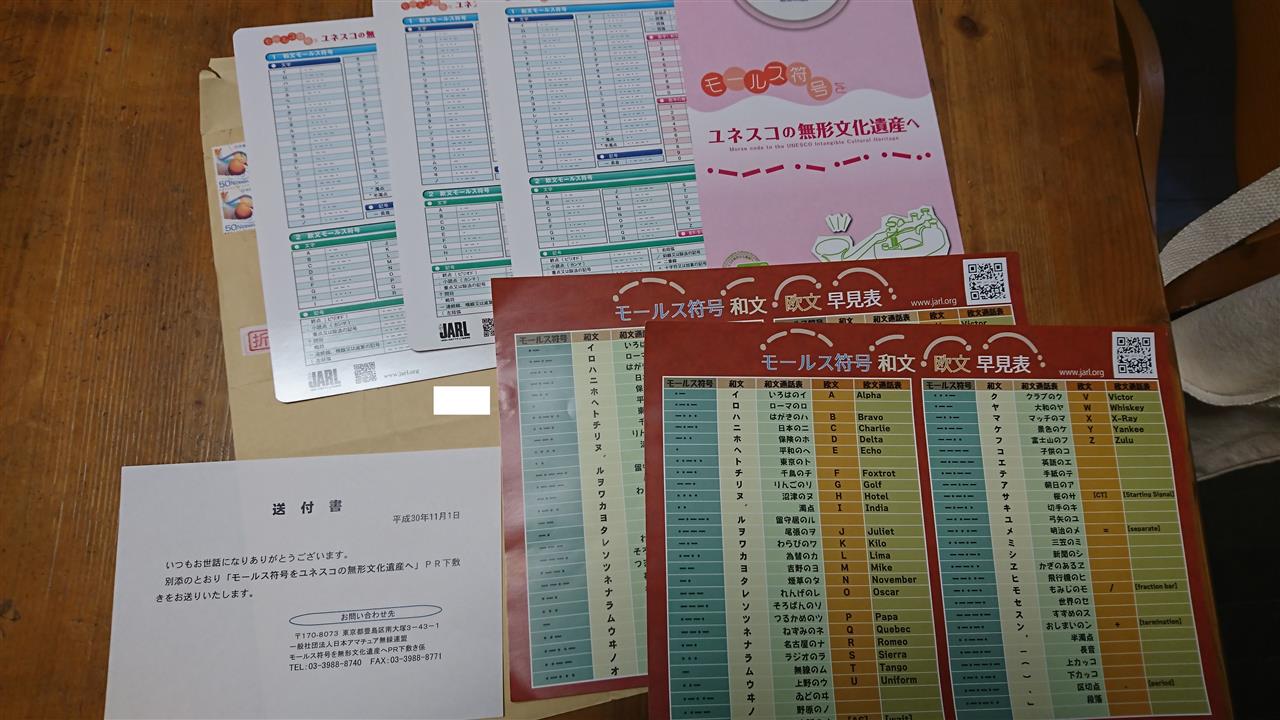

ＪＡＲＬでは、「モールス符号をユネスコの無形文化遺産へ」ＰＲグッズとして、モールス符号が書かれた下敷きを配布しています。

ＳＡＳＥで申し込むと、２枚配布してくれるとのこと。

在庫が無くなり次第終了と書かれていたので心配でしたが、ちゃんと届きました。


返信封筒に子供の名前を２人ぶん書いておいたら、下敷き４枚と、モールス符号早見表を２枚入れてくれていました。

さすが、ＪＡＲＬ
気が利く、太っ腹！！


下敷きはＡ５サイズでちょっと小さ目でした。
Ａ４ぐらいあればいいのにな。Ａ５では下敷きとして使いにくいな、とボヤく。

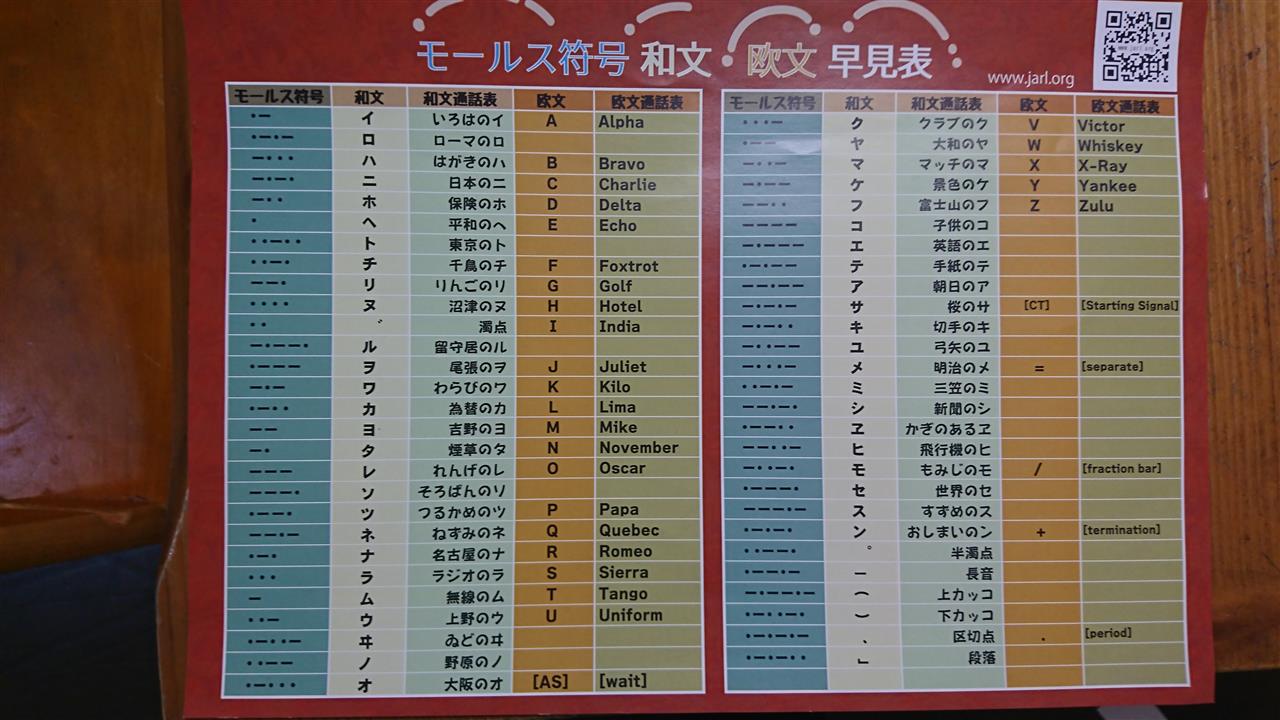

モールス符号、和文・欧文早見表はＡ４サイズ。

モールス符号以外にも和文通話表、欧文通話表が掲載されています。
ＯＭさんたちには正確なフォネティックスコードを使用してもらいたいです。
子供が交信の時に、「オンタリオ」とか「ケンタッキー」とか「ザンジバル」とか言われて、なにソレって混乱しています。(^^;


下敷きも早見表もペラペラなのでラミネート加工してもらいました。


さて、話は変わりこの前、地元の電子部品屋さんに行った時に、お目当ての部品がなくてガッカリしましたが、たまたま見かけたゴム足を買ってきました。

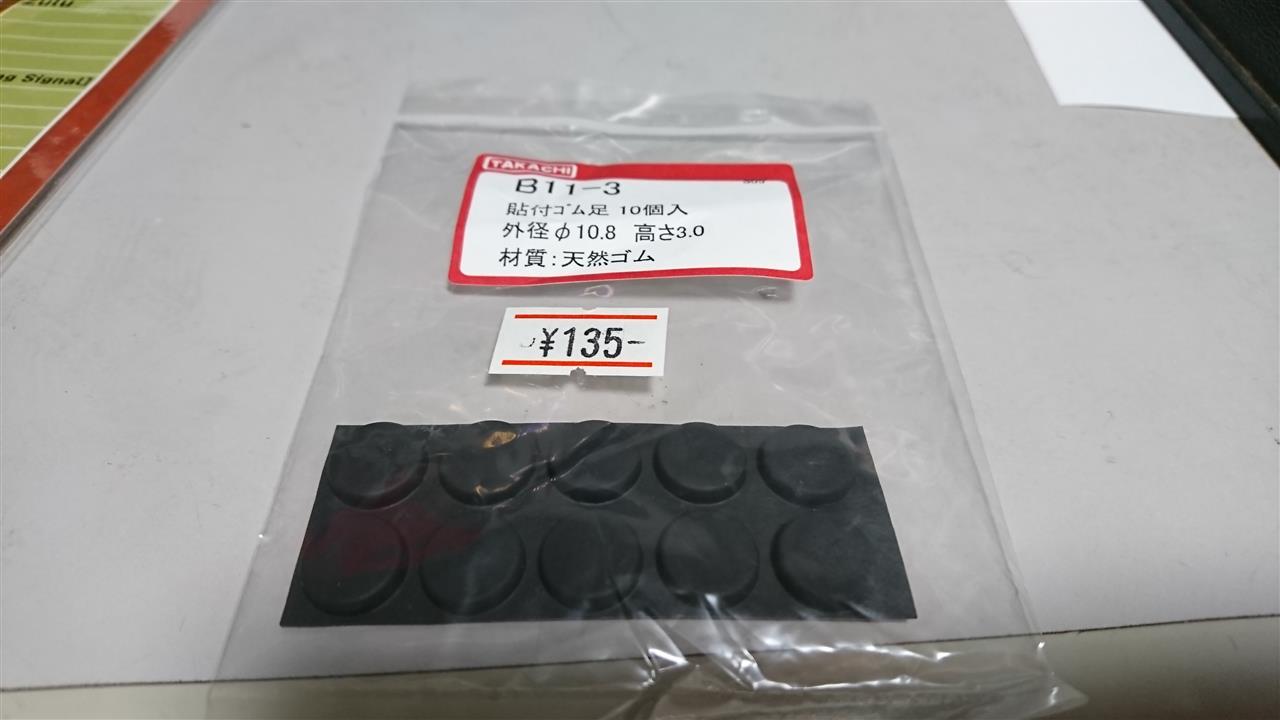

タカチのゴム足、１０個で１３５円
両面テープで貼り付けるタイプです。

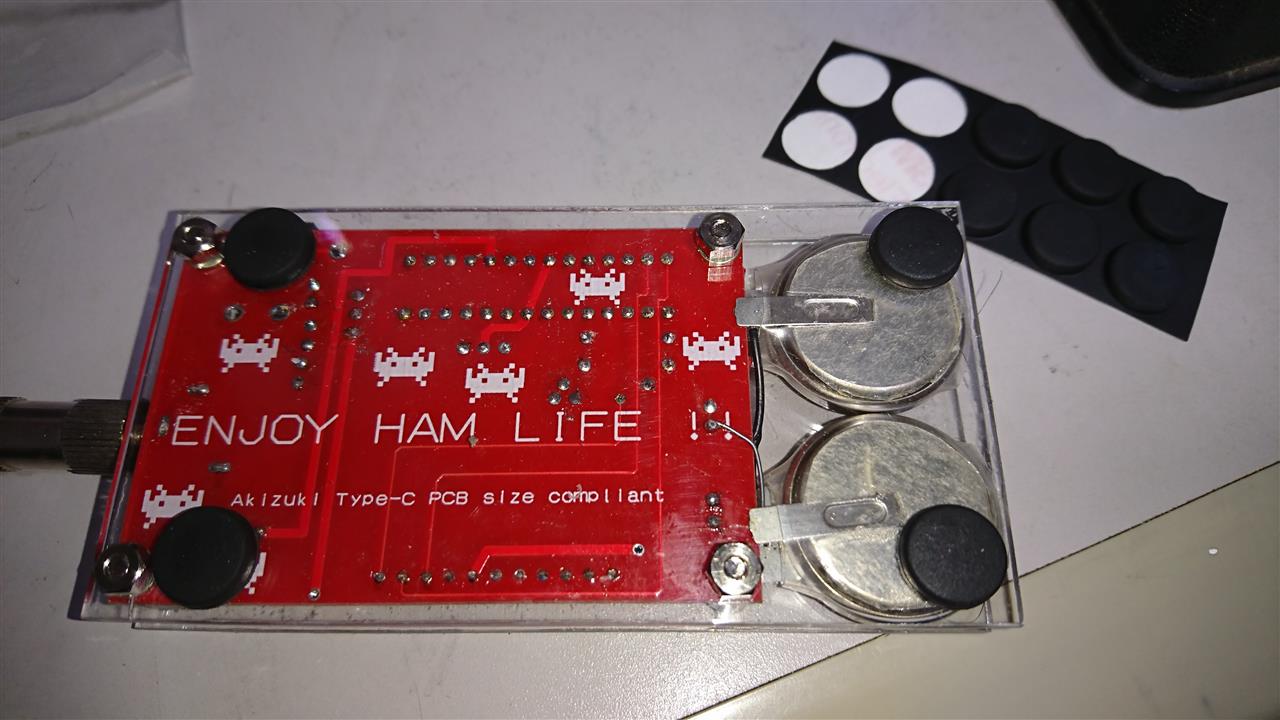

このゴム足をＣＷインベーダーズに貼りつけ。
机に置いた時のグリップが良くなりました。ＦＢ！

赤外線リモコンの工作をした後、天気かよかったので庭でアンテナ整備をしました。

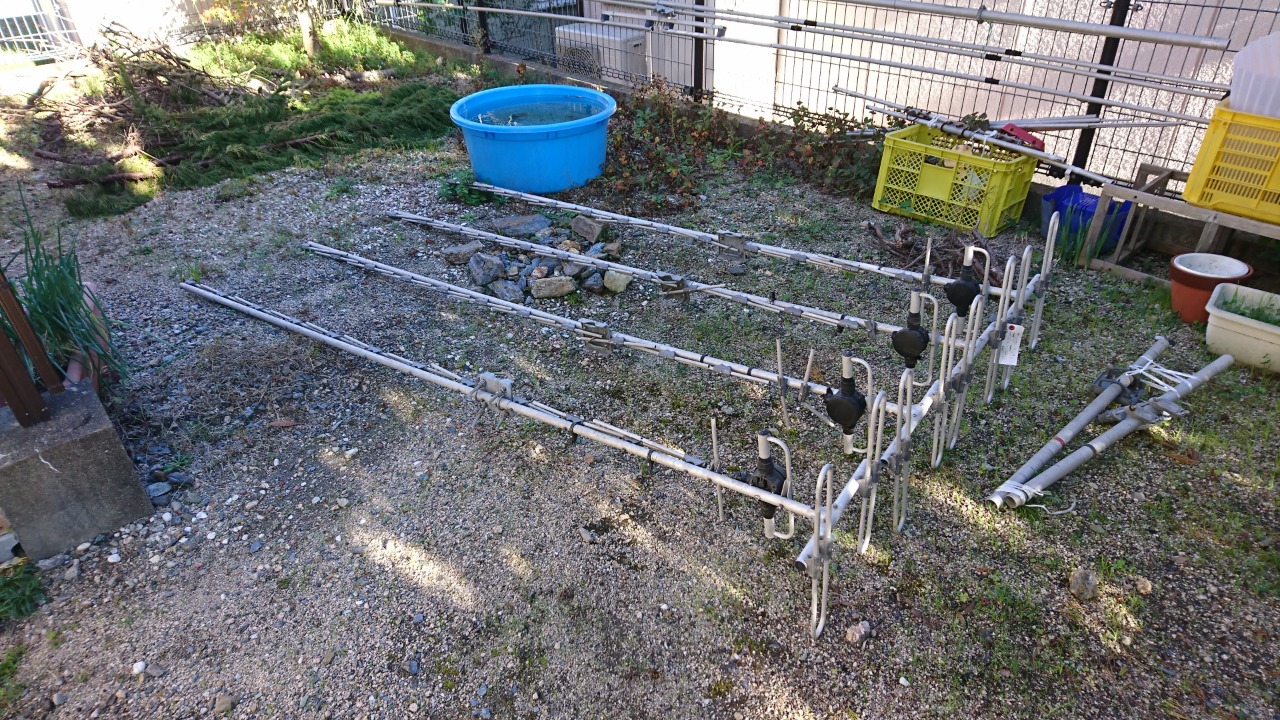

ハムの集いで２０００円で買ったマスプロのアンテナ。
しばらく庭で放置プレーしていました。


もともとジャンクとして購入したのでエレメントも数本折れています。
前オーナーがタワーから下ろす時に折れたと言っていました。
これぐらいは修理できそう。

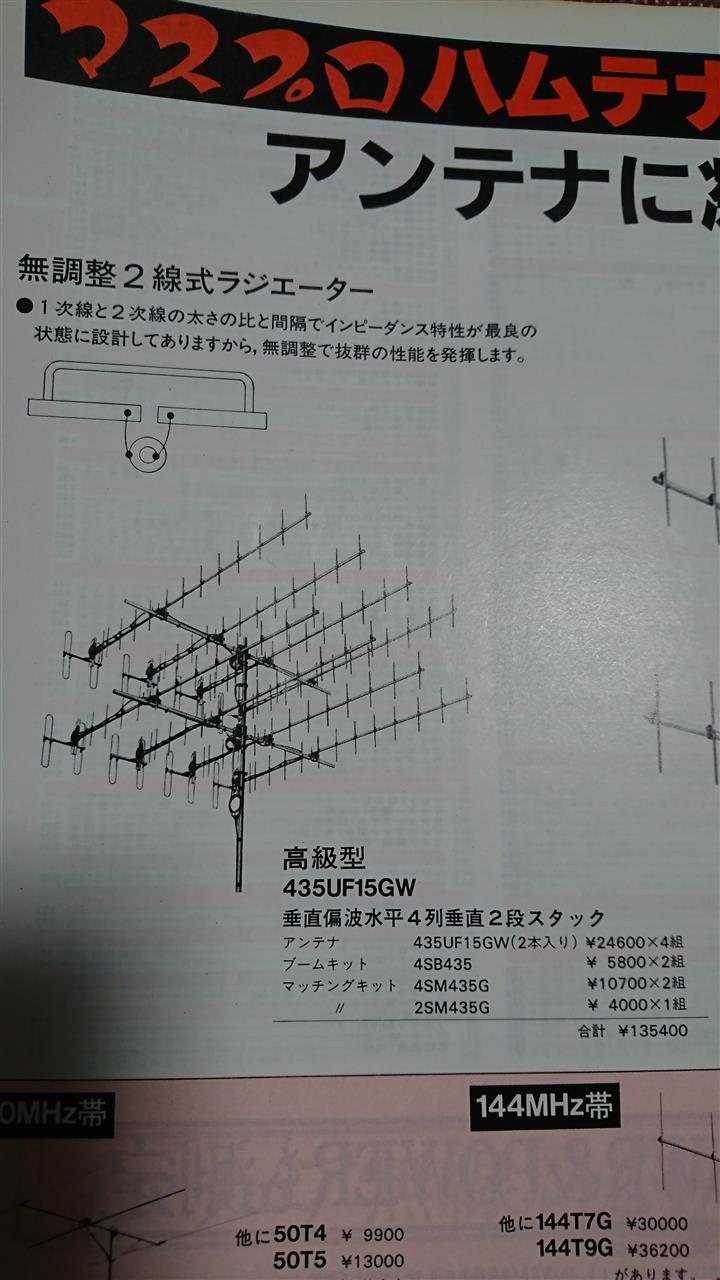

このアンテナは１９８０年のＣＱ誌の広告に出ていますが、４３５ＵＦ１５ＧＷという型番のようです。
高級型だけあって、観察すると結構いい造りをしています。

ウエーブハンターと比べたら月とスッポンです。
エレメントホルダはアルミダイキャスト。
　（ウエーブハンターは安物プラスチック）
使用するネジもステンレスを使っているのでいまだピカピカです。
　（ウエーブハンターはスチール蝶ネジ、サビサビ！！）

反射器がＴＶアンテナみたいになってますが、あんまりこういうのをハム用で見たことがありません。
あんまり効果ないから今では採用されてないんですかね！？

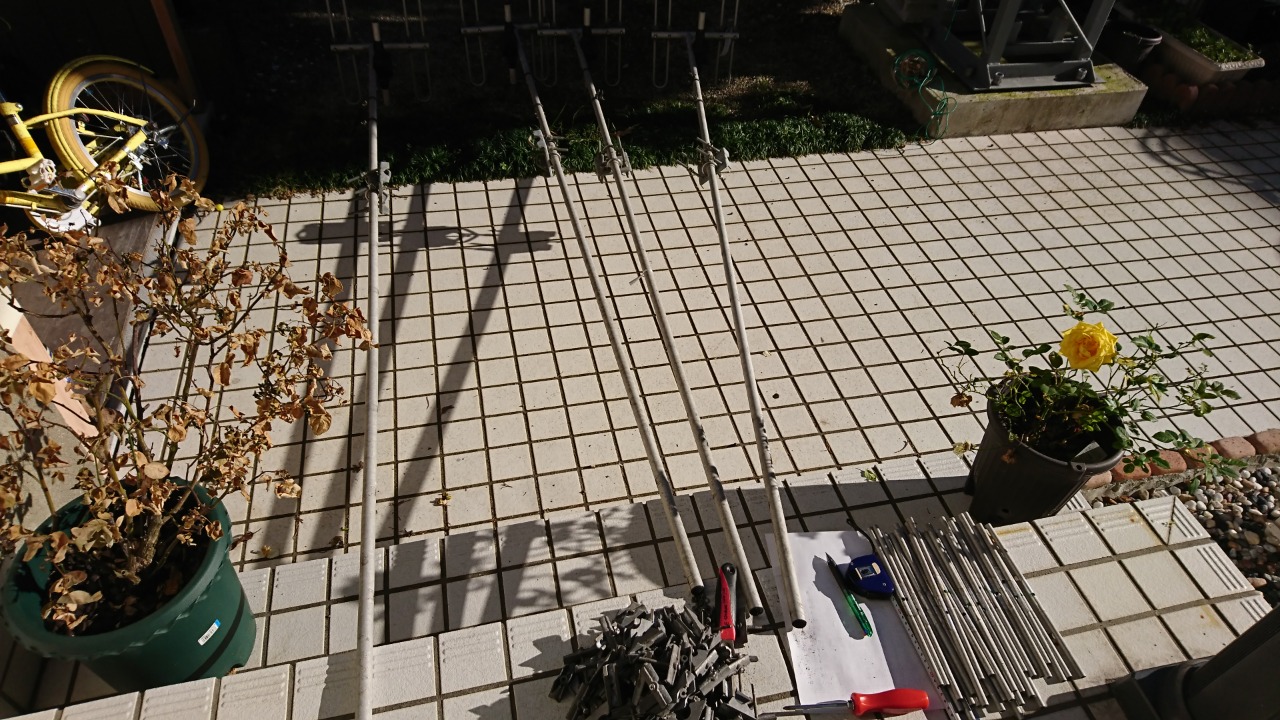

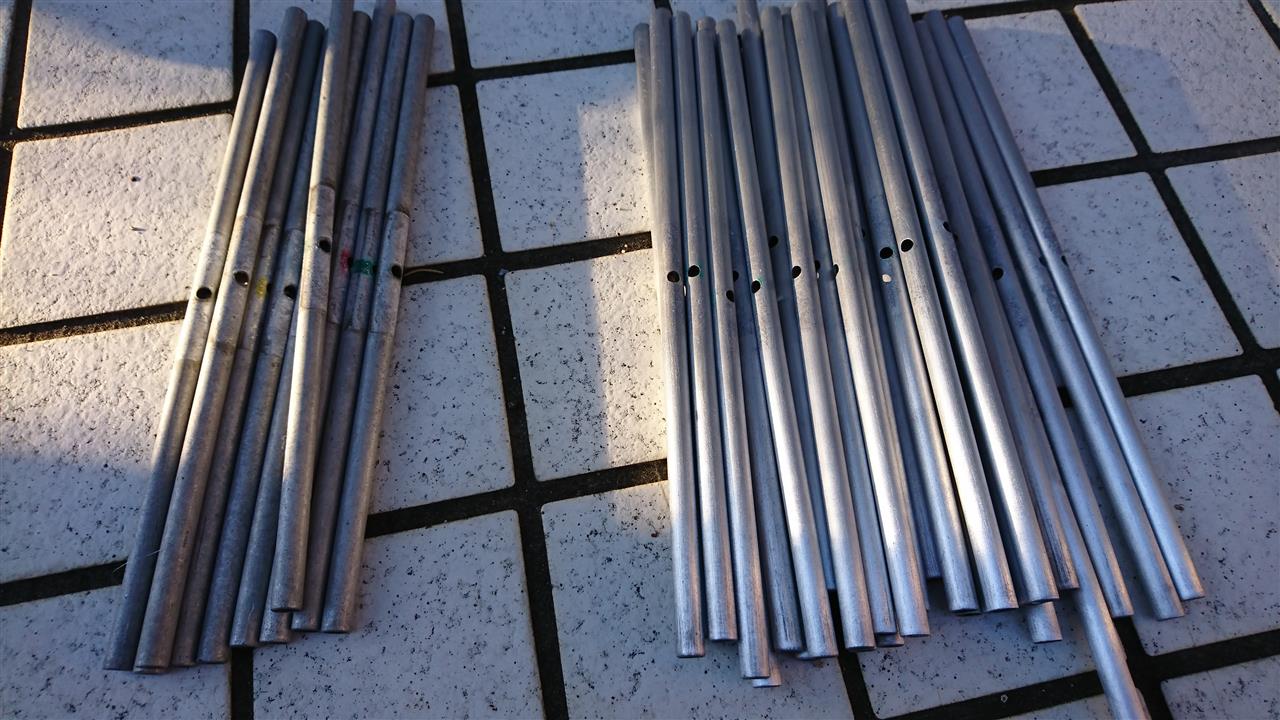

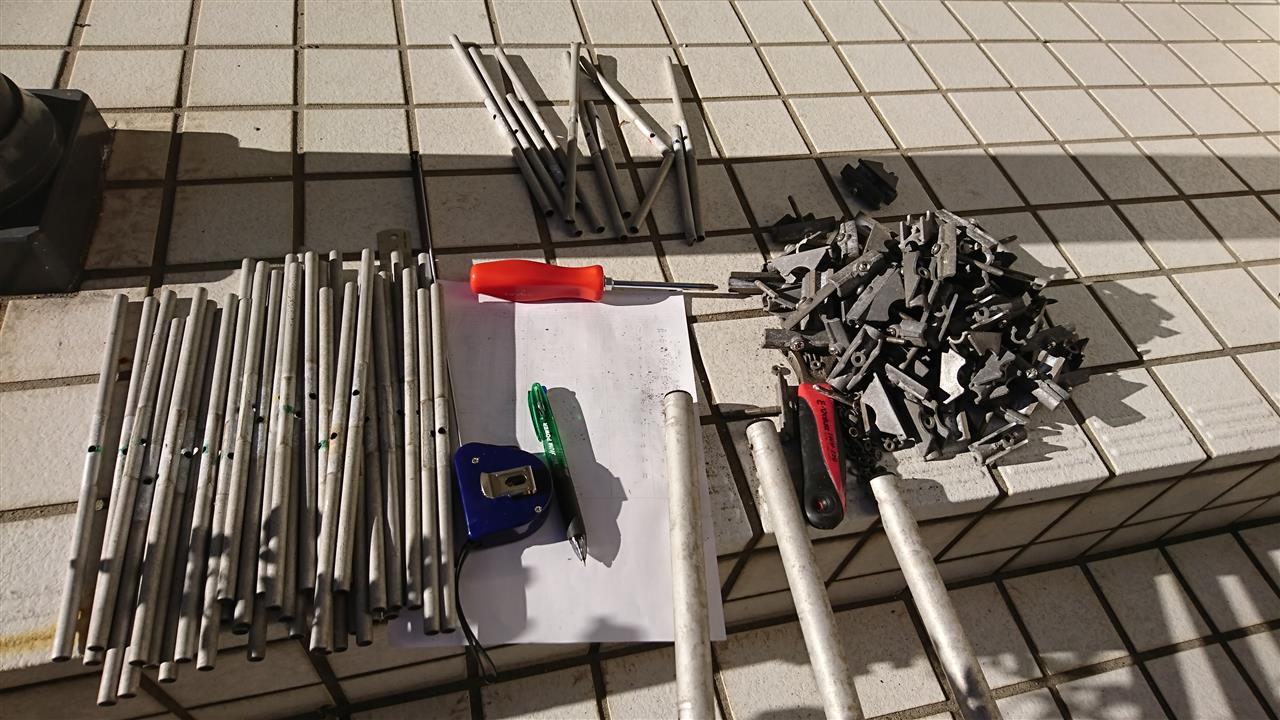

さて、エレメントを磨くためすべて取り外します。


バラバラになると組む時に困るので、外したエレメントの長さをメモっておきます。
エレメントホルダを外すと、見えないところに長さ別でペイントが施されていました。

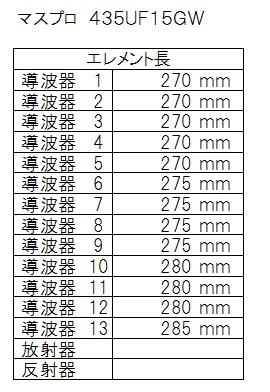

長さはこんな感じ。
破損したエレメントはこの寸法で製作します。

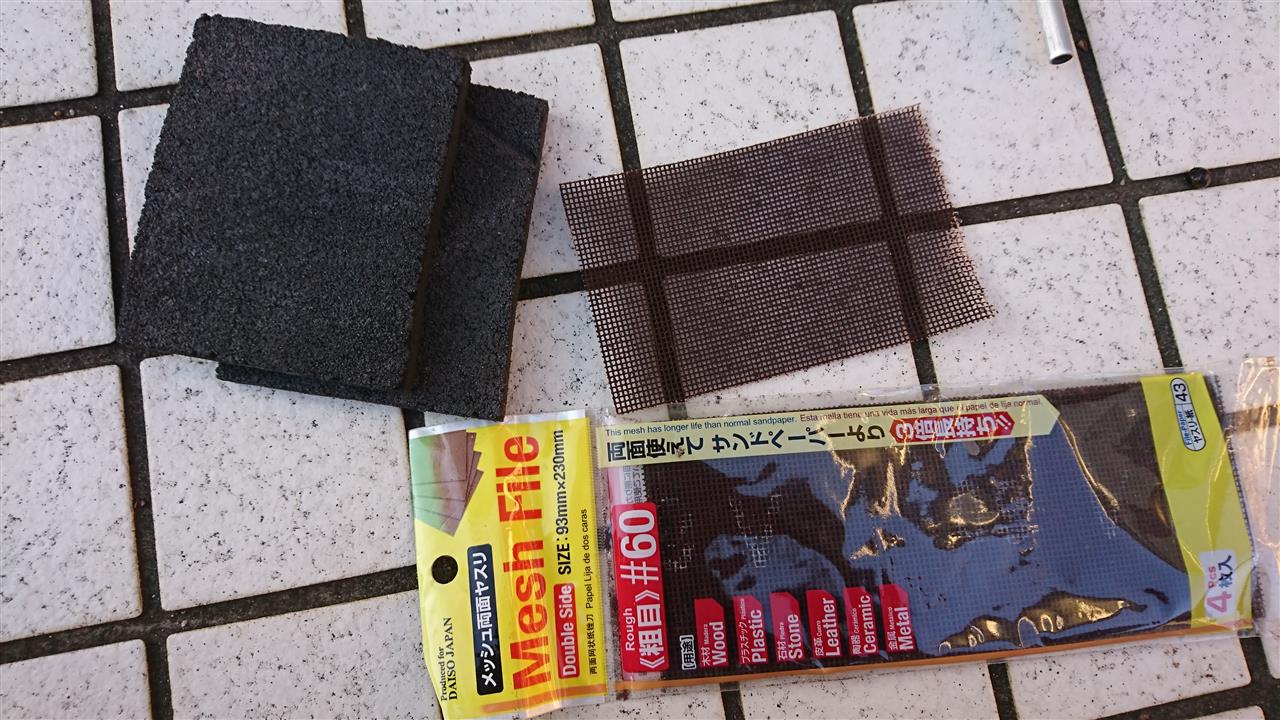

エレメントを磨くのに使用した道具はこちら。

メッシュ両面ヤスリ。（メイドインダイソー）

コレ結構、便利でした。
表面が腐食したアルミもこれでこするとピカピカになりました。


１３本の導波器×４本磨いて腕がパンパンです。

今日の作業時間２時間半。
最近は日が暮れるのが早いので作業終了となりました。

送信機をケースに入れました。
ケースはおなじみの、、、


タカチサンプルケース、　ジャンク特価品。


こんな感じで組み込みたい。

電池は単４乾電池を入れるのがキツそうなので、手持ちのボタン電池を使用します。


ケースにＬＥＤの穴を開けます。
邪魔になる基板取付けステー（？）も２つほどカットしました。


基板も小加工しました。
微妙な補正を加えつつ、キッチリ収まりました。



スイッチはスペースの関係上、ここになりました。
ジャンクのタクトスイッチを使用。
タクトスイッチのボタンが付けられるタイプを選びました。


タクトスイッチは瞬間接着剤で固定。
すぐに十分な強度まで固まってくれます。


配線を出しつつ、、、


電池を組み込んで、完成！

最初ついてた電源の電解コンデンサ４７０μＦは大きすぎてケースが閉まりませんでした。
代わりに２２０μＦを二つ取り付けました。


表面の穴とインクジェット印刷はまた何か貼って隠しましょうかね。
