赤外線リモコンの送信機、発振がおかしいなという感じはつかめましたが、一度、ハンダ付けもやりなおしつつ、コンデンサを替えてみることにしました。


まずは部品をすべて外してハンダを除去。


ハンダ除去からの～、基板洗浄。
ヤニが落ちて綺麗になりました。


そのあと、コンデンサは総替え、抵抗は様子を見ながら一部取替。


のちにケースに組み込むことも考えて部品の配置をフラットローにしました。


ケンウッドのオシロがやっぱり調子悪くて、信用ならんので職場から借りてきました、岩通のオシロ。
もう何年も通電していないのにバッチリ動いてくれます。強いですね、この手のオシロは。

で、いろいろ測定して分かったことは、
電源投入直後は水晶の発振が１５５．２５２ＫＨｚと、とんでもなく大きく、


電源を切って、コンデンサの放電が落ちて電圧が下がってくるころに３２．７６８ｋＨｚで発振。
そのポイントですぐに電源をつなぐと安定して３２．７６８ｋＨｚをキープ。


いろいろ、ネットで調べてみると、このような回路ではやっぱりＩＣはラストレターのＵＢの記号を選択した方がよいようです。（ＵＢはアンバッファの意味）

バッファが入っていると、スパンと信号を切ってしまうけど、アンバッファだと入出力特性が緩やかなので発振回路などのアナログ的な回路向きとのこと。


手持ちの４０００シリーズでＮＡＮＤを探したけど、ＵＢはありませんでした。
４０６９（ＮＯＴ）にはＵＢがありましたが、回路をやり直すのがちと面倒。
ジャンクの基盤を漁ってみます。

今日は息子と一緒に徳島ハムの集いに行ってきました。

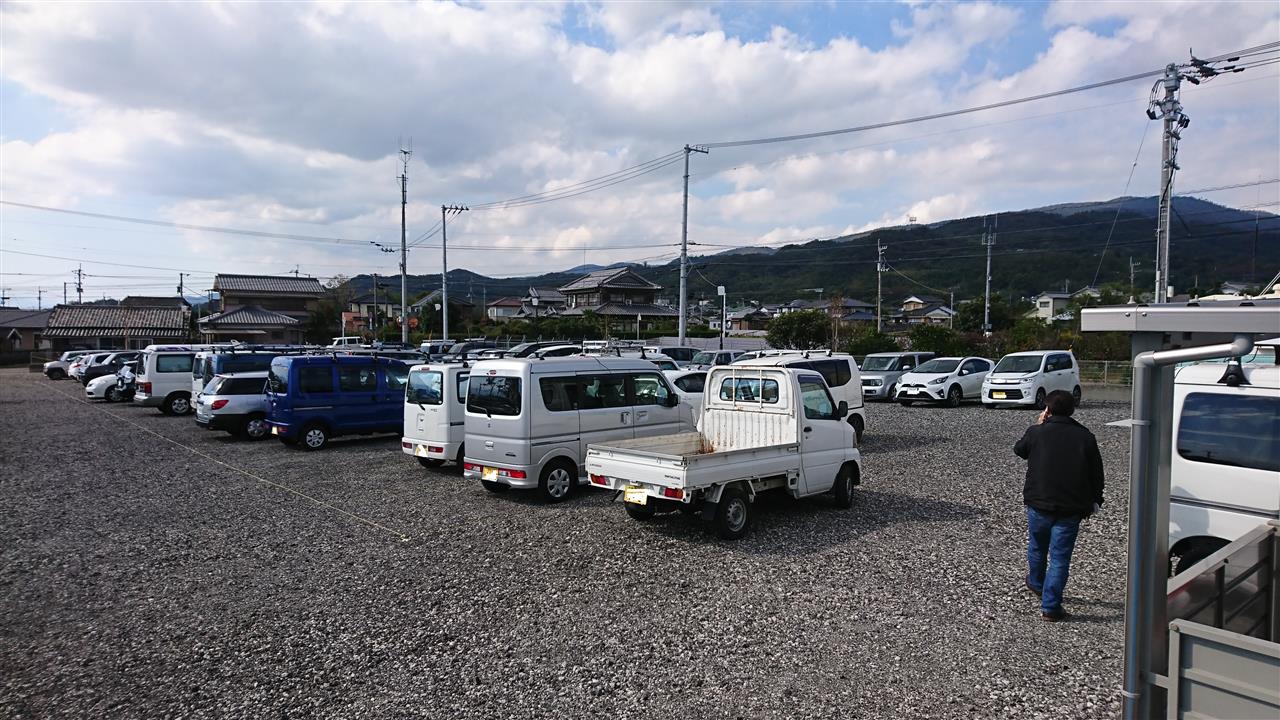

１０時受付け開始の予定ですが、９時３０分には大勢のハムが集まっていました。




アンテナを付けた車がいっぱいです。

しかも、複数アンテナを上げている車が多いこと。（人のことは言えませんが、ｈｉ）

お友達のＫＤＸさんには自作キャンピングカーを見せてもらったり、
以前よりみんカラで交流のあった、まきさん＠徳島さんとアイボールしたり（お土産ありがとうございました）、
開会前から濃～い状態でした。


会場は、徳島のハムの間では有名な工業用の無線機器を製造販売されている会社でした。
５月に新社屋が完成して、ピカピカのＦＢな建物でした。
ちなみにこの企業、入社にはアマチュア無線の免許が必要なことで有名で、ＣＱ誌にも紹介されたことがあります。


ハムの集いの中で、ローカルコンテストの表彰があり、４３０ＭＨｚ帯でエントリーしたとし。家３名も表彰状と商品をいただきました。
２位の娘は今回来ていなかったので代わりに息子が賞状を受け取りました。

１０日マルチの景品はイヤホン。
ケーブル収納タイプなので持っていると何かと重宝します。


昼からはお楽しみ抽選会。

ＪＡＲＬ徳島の方からご指名を受け、息子がくじを引く係をお手伝いしました。


私は洗濯粉石けんを、息子はＵＳＢメモリをゲットしました。

このＳＤカードは私のＩＤ－５１の中に入りそうな予感。フフフ


さて、ハムの集いの中では参加者がいろんな機器を持ち寄って、オークション大会も開催されます。
私も何か出すものないかなーと探して、マルドルの２８ＭＨｚ　Ｌ型アンテナを出品しました。
今朝、設置されていたのをドタバタで取り外して持ってきました。



一応、説明文も添付しておきました。

希望価格は５００円
最終的に１２００円でお買い上げいただきました。

で、私が落札したものは、コレ


マスプロの２列２段八木（ジャンク）、２０００円でした。

アンテナを売ってアンテナを買ってくるという、質量保存の法則ですな。ｈｉ


ハムの集いでは色々と入手することができたので、後程ブログでご紹介します。

送信機１　・・・・・タイトルからして、今日で送信機が完結しなかったということです。
続編の送信機２、３もありそうです。hi


さて、電池とスイッチをつないてみました。


手っ取り早く、赤外線が照射されているか、デジカメ越しに確認することにしました。

スマホではフィルターの関係か、赤外線は見えません。
なので、昔使っていたガラケーＥＸＩＬＩＭを充電するところからスタート。


２年ぶりぐらいに充電。


赤外線ＬＥＤはちゃんと発光しているようです。


送信機の仕組みとしては、時計用の３２．７６８ＭＨｚの水晶で発振させて、搬送波とし、
次にカウンターＩＣで分周させて５１２Ｈｚで変調させるという感じです。


回路図はこんな感じ。
そんなに難しくない構成です。

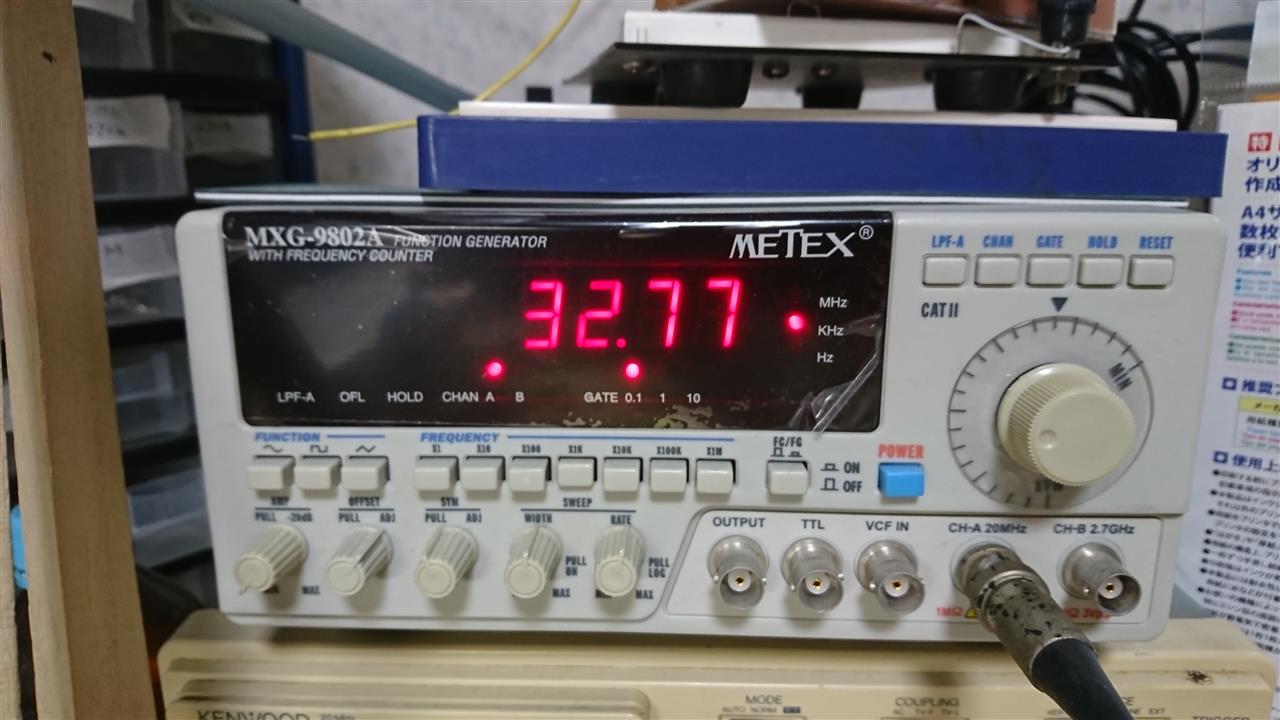

周波数カウンタで水晶の発振を見ると、いい感じ。

・・・・・・なのですが、たまに発振せず、おかしな数字に。

製作記事には、

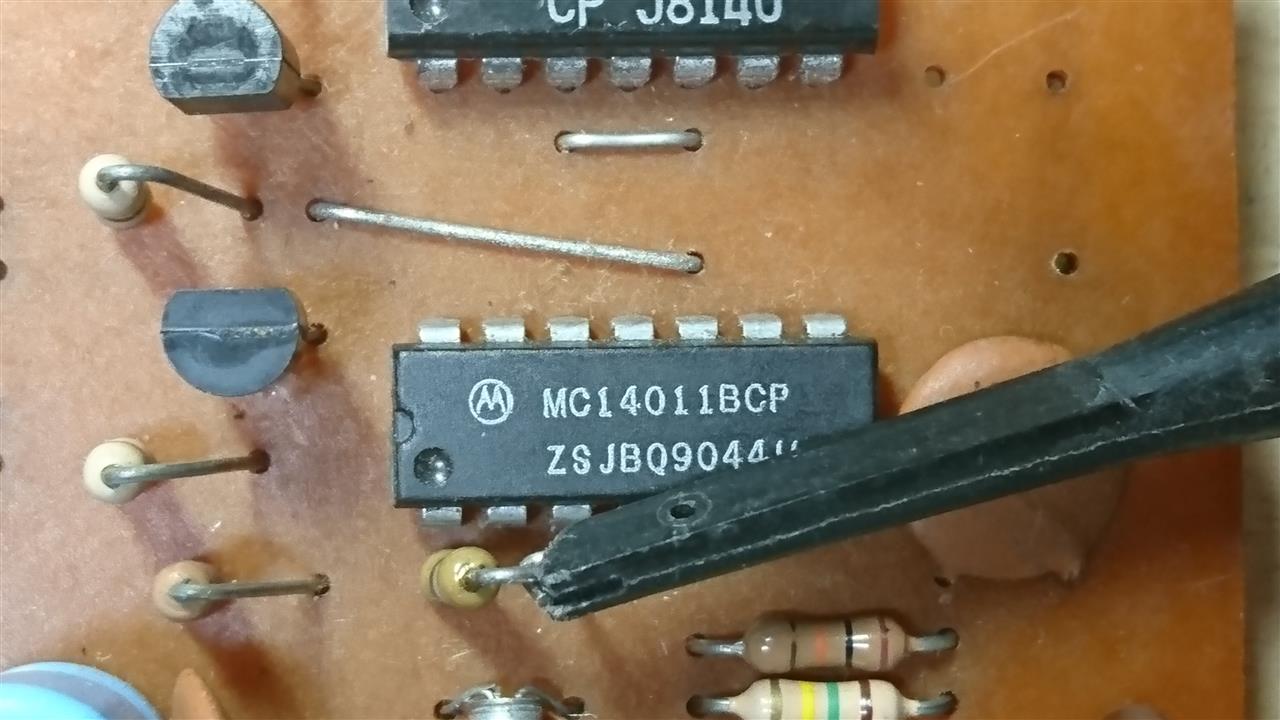

「ＭＣ１４０１１ＵＢは、水晶発振回路に応用していますから、指定のものを使った方が安心です。必ずラストのＵＢを確認して買ってください」
とな。


はい、確認していませんでした。orz


いま、ブログを書きながら通電させていますが、３２．７７ｋＨｚで安定しているのでいけるかなー？
もうちょっと様子を見ながら、指定のＵＢにするか検討してみます。

あと、いちど基板のハンダを除去して、はんだ付けをやり直したいとも思います。

それと最近、オシロの調子が悪く、信用できない波形なので考えないといけないなと思っています。

学生時代にアマチュア無線や電子工作を楽しんでいましたが、就職を機にすっぱりとやめていました。
子供がちょっと大きくなってからは、細々と電子工作を再開しています。

さて、先日、実家に帰った時に、納屋からジャンク箱を引っ張り出してきました。

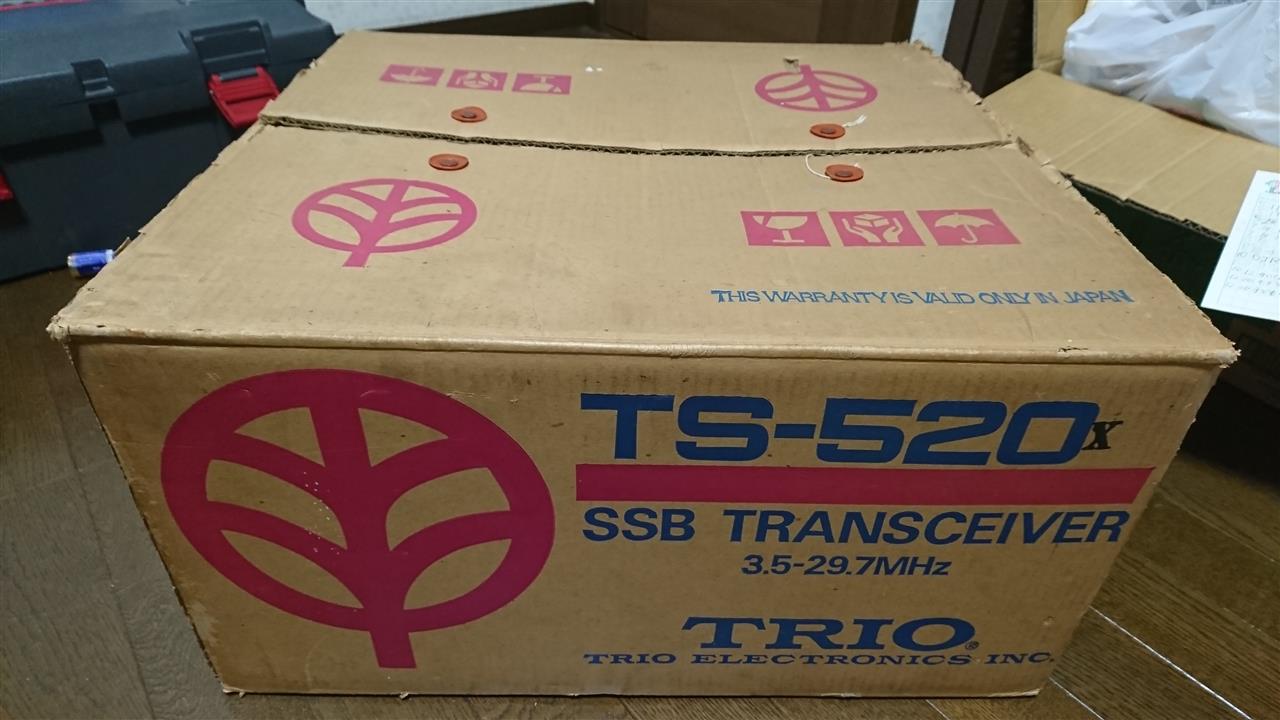

ＴＯＲＩＯのジャンク箱。

ＴＯＲＩＯのマークを見るたび、ジオン軍のマークを思い出すのは私だけではないハズ。


ジオン軍　コレ↑



久しぶりに見て懐かしいものばかりです。
基本的にガラクタですが、私には宝物。（・∀・）

その中で、特に思い出深いものが、、、


初ラの製作記事を見ながら作ろうとしたものの、最後まで完成できなかった赤外線リモコン。

すべて組み立てたものの、電源を入れてもウンともスンとも言わない。
どこがどう悪いのかもわからず結局、諦めた懐かしの一品です。
当時、中学２年生でサーキットテスタも持っていませんでした。


物持ちのいい私は掲載号の初ラも保存しています。（＾＾

ちなみにこの次の号から、初歩のラジオハムガイドに代わりました。
当時、４アマの国試を落ちた私は、無線なんかするもんかと興味が無くなり初ラの購読をやめました。(--;
（その後、高校１年で４アマ取った時には初ラは廃刊されていて、Ｌｅｔ’ｓＨＡＭｉｎｇとラジオライフ、たまにアクションバンドを購読するようになりました）



部品代約８４００円
当時、どれぐらいお小遣いをもらっていたか忘れましたが、今見るといい値段ですね。（＾＾；
たぶん、パーツリストで緑でかこっている抵抗とかコンデンサはジャンクを使用。
ＩＣとかリレーはサトー電気とかの通販を利用してたと思います。




１５歳の少年が２７年の時空をこえ、オッサンになった今、果たして赤外線リモコンは完成させることができるのか！！

こうご期待。


まずは送信機から。
