先日、１日遅れでサンタさんからプレゼントが届きました。

コレ

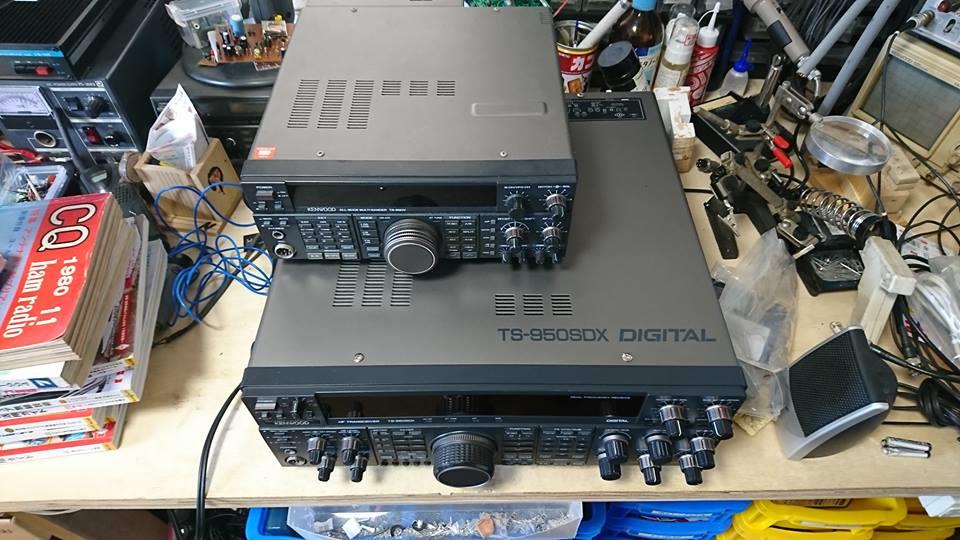

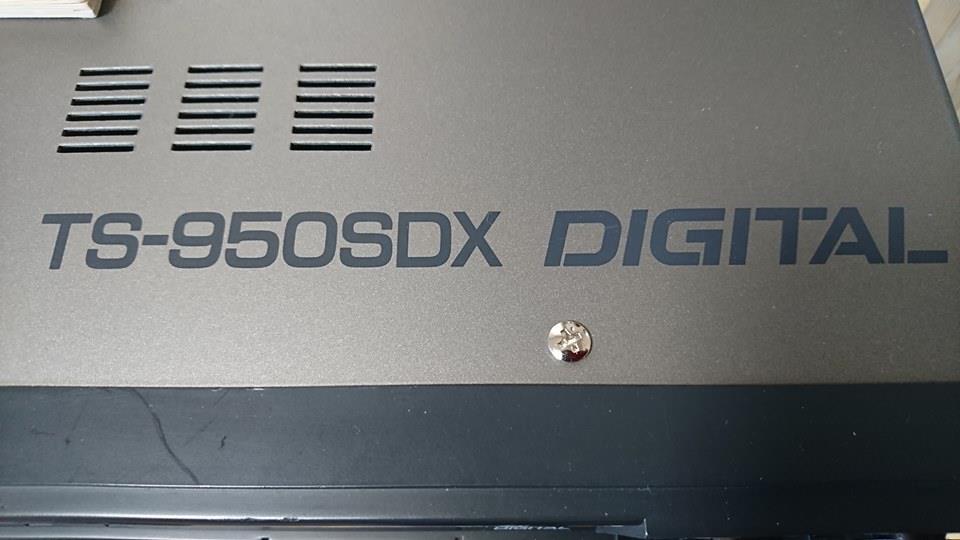

ＴＳ－９５０ＳＤＸ（１９９２年発売）

非常にきれいな個体でした。


シャックでメインに使っている６９０と比べると大きさがだいぶ違います。

重量はなんと２３ｋｇ。
息子より重いです。(^_^;)

昔から憧れていた機種なのですごく嬉しくてたまりません。
もう他に無線機は要りません！（・・・・・今のところ）

早くＪＡＲＤの保証で登録したいです。

ＴＨ－７８のコンデンサ取替の続きです。


上側のコンデンサを取り替えるためにはＩＣを外したい。
でも、スルーホールなのでなかなか外れない。
パターン壊しそう。


無謀な挑戦はやめて、完全にＩＣを取らずハンダゴテが入る隙間を作ってなんとか交換に成功。

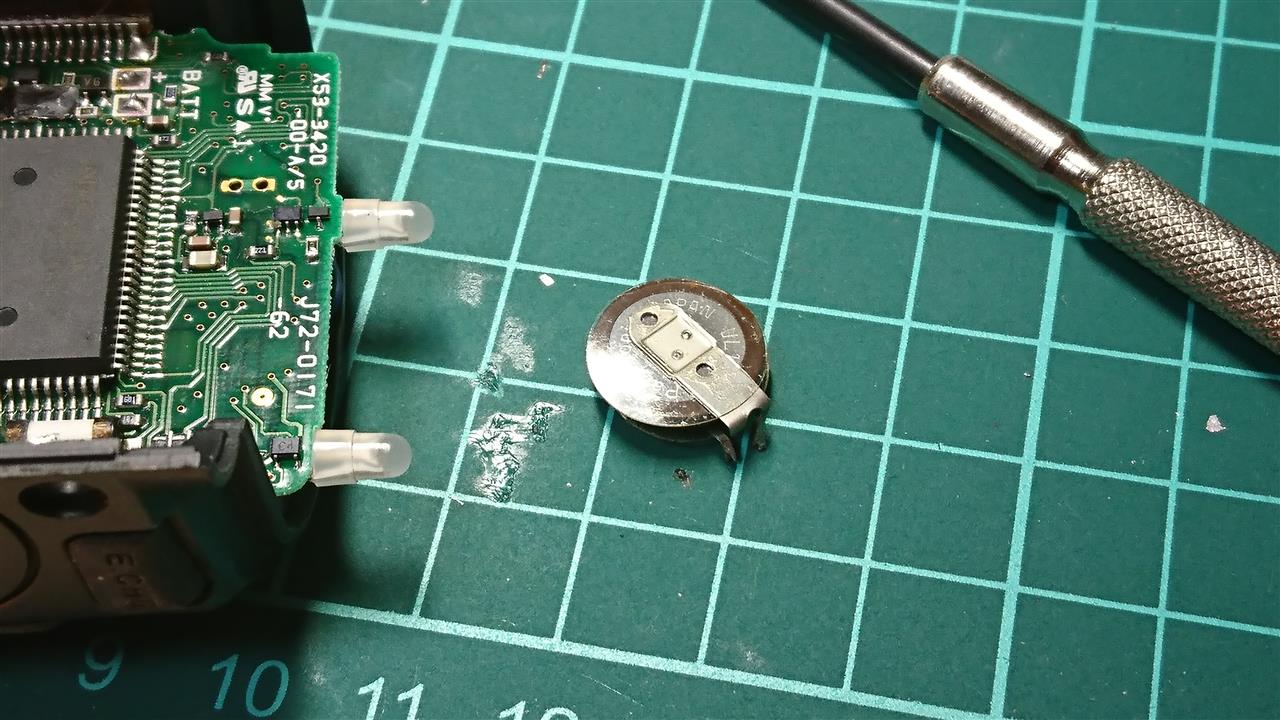

ボタン電池は準備してなかったのでそのまま。やむなし。


通電チェックはＯＫ
ケースを組んで完成。


アンテナをつないでさっそくＯＭさんとＱＳＯしましたが、不具合は治っていませんでした。

４３０ＭＨｚで調子よく２０分ぐらいＱＳＯできてましたが、いきなりスケルチ開かなくなりました。
信号を受信してＳメーターは触れますが、音声が出ず。

安易にコンデンサを変えただけでは解決になってなかったようです。
液漏れの心配はなくなりましたが。

今日は、私が初めて買った無線機、ＴＨ－７８のコンデンサを交換しました。
動作がおかしいこともあり、以前から交換したいなと思っていました。


高校生の時、電気工事のアルバイトでためたお金で買いました。
秋葉原のＴ－ＺＯＮＥで通信販売にて購入。
ハンドマイクとソフトケースをつけて７万円ぐらいだったかな？


ネジ数個を外してオープン。
ケースを空けるのは受信改造した以来です。

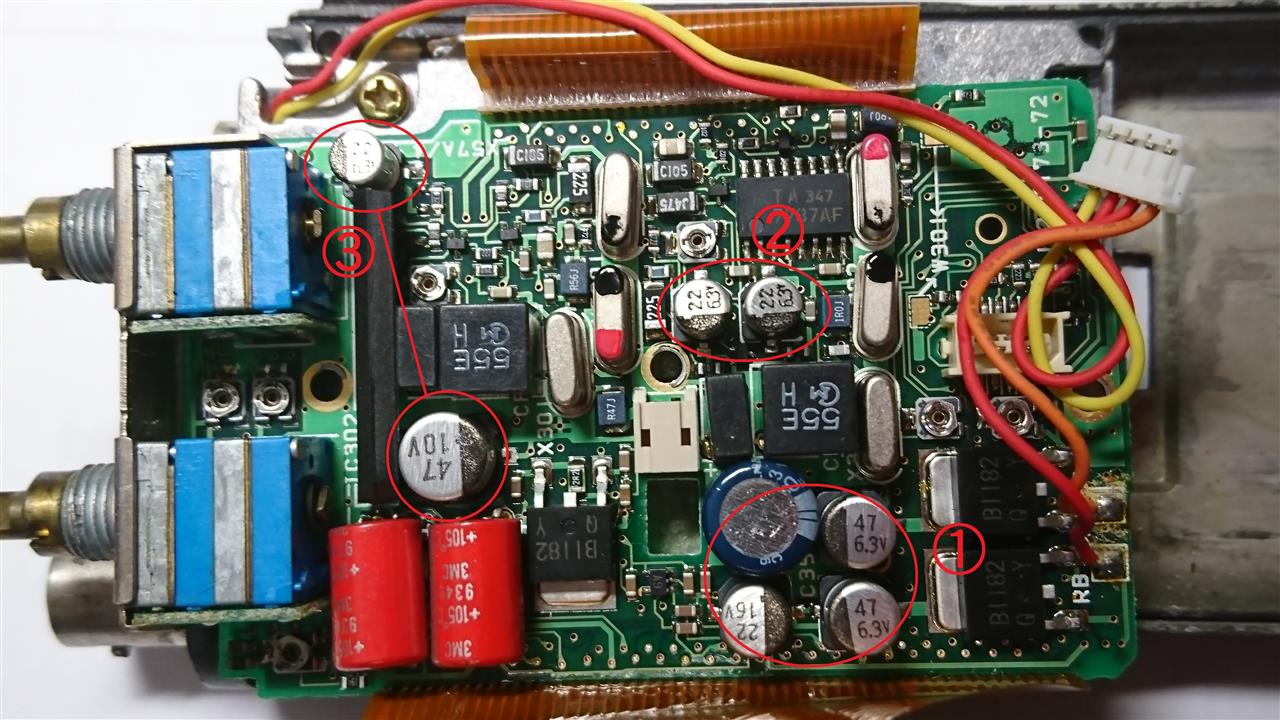

表面実装のコンデンサ７個を交換します。


チップ部品がひしめき合っているため、なるべく無線機を壊さないよう慎重に作業をやっていきたいです。
１，２，３ブロックに分けて少しずつ取り換え作業を行うことにしました。


用意したコンデンサはこちら。
ヤフオクでＴＨ－７８用のセットを購入しました。
部品代８００円と送料８２円でした。

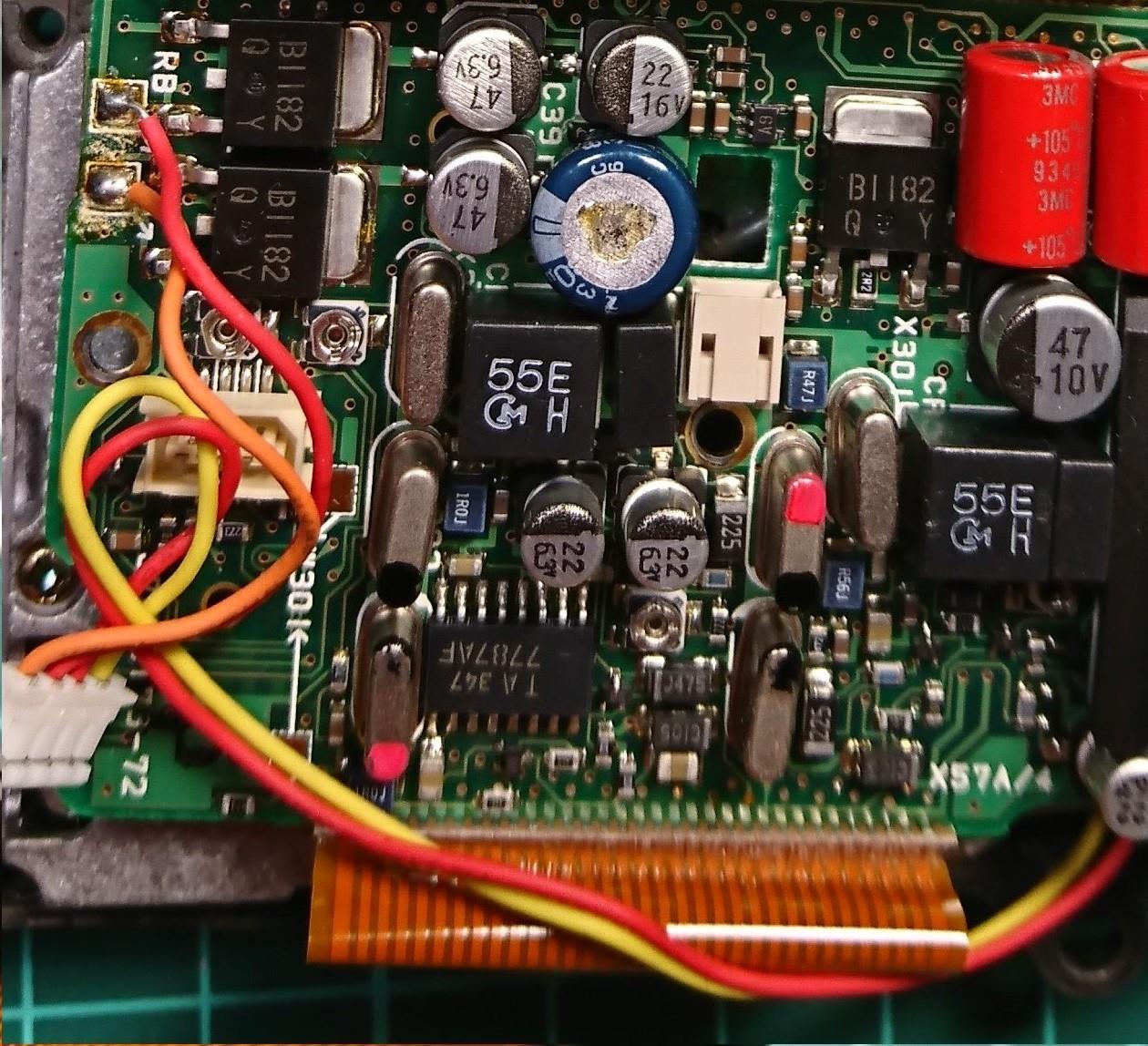

まず、①エリアから。
４７μと２２μのコンデンサを取り外しました。
もう１個、４７μを取り外したいけど、電解コンデンサが邪魔で取り外せない。


仕方なしで、電解コンセンサを取り外してから４７μを取り外しました。
スルーホールの基板からリード部品を取り外すのは大変です。
手順を考えながら作業をしないといけないのでパズルのようです。

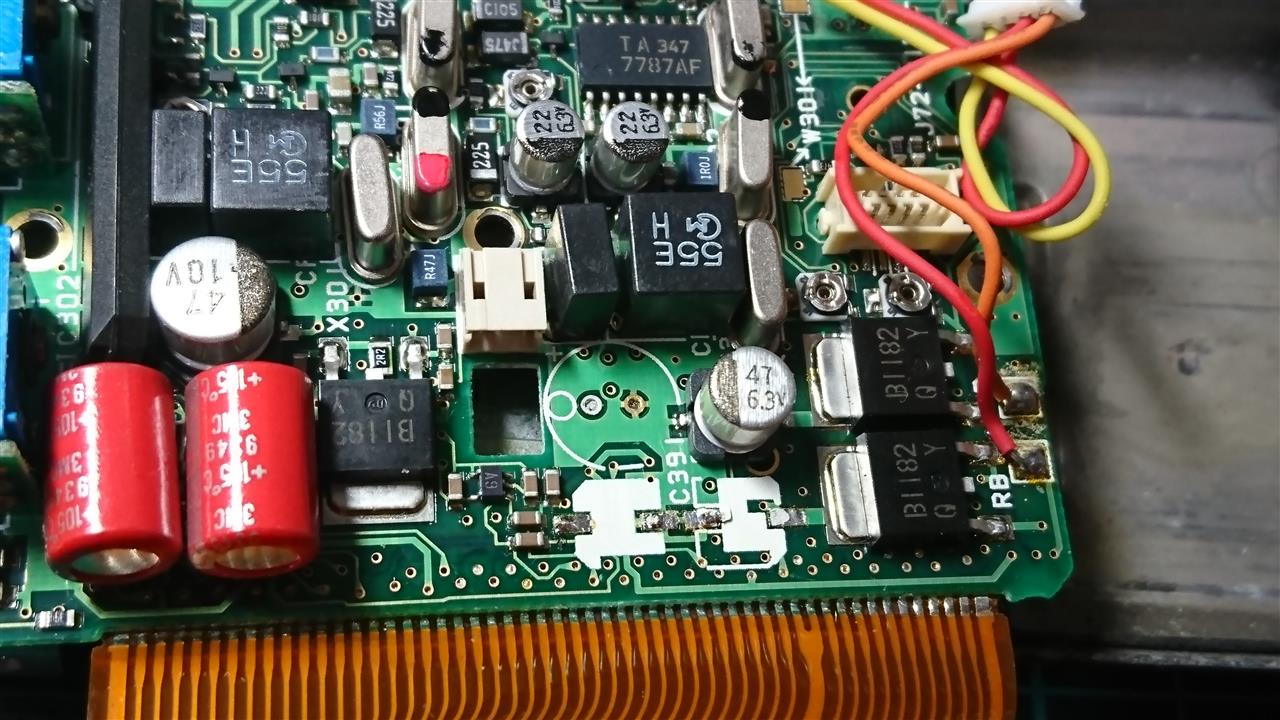

①エリア交換完了。


次は②エリアです。

２２μが２個。結構、狭いところにあります。


周りのプラスチックの部品を半田ごてで溶かしつつもｏｒｚ　古いコンデンサの取り外し、新しいコンデンサの取り付けができました。
②エリア完了。


さあ、次は難関の③エリアです。
作業手順をじっくり考えて、後日取り掛かります。

昨日、マスプロアンテナの続きをしました。


ダイソーで買ってきた「ナイロンたわし」
なかなか良いです。
イメージは、台所のスポンジの背中が緑色（とか茶色）の硬いヤツ、あんな感じです。


メッシュ両面ヤスリで磨いていた部分に、ナイロンたわしでこすると、さらにピカピカになりました。

まっすぐのエレメントはこれにて、磨き終了。

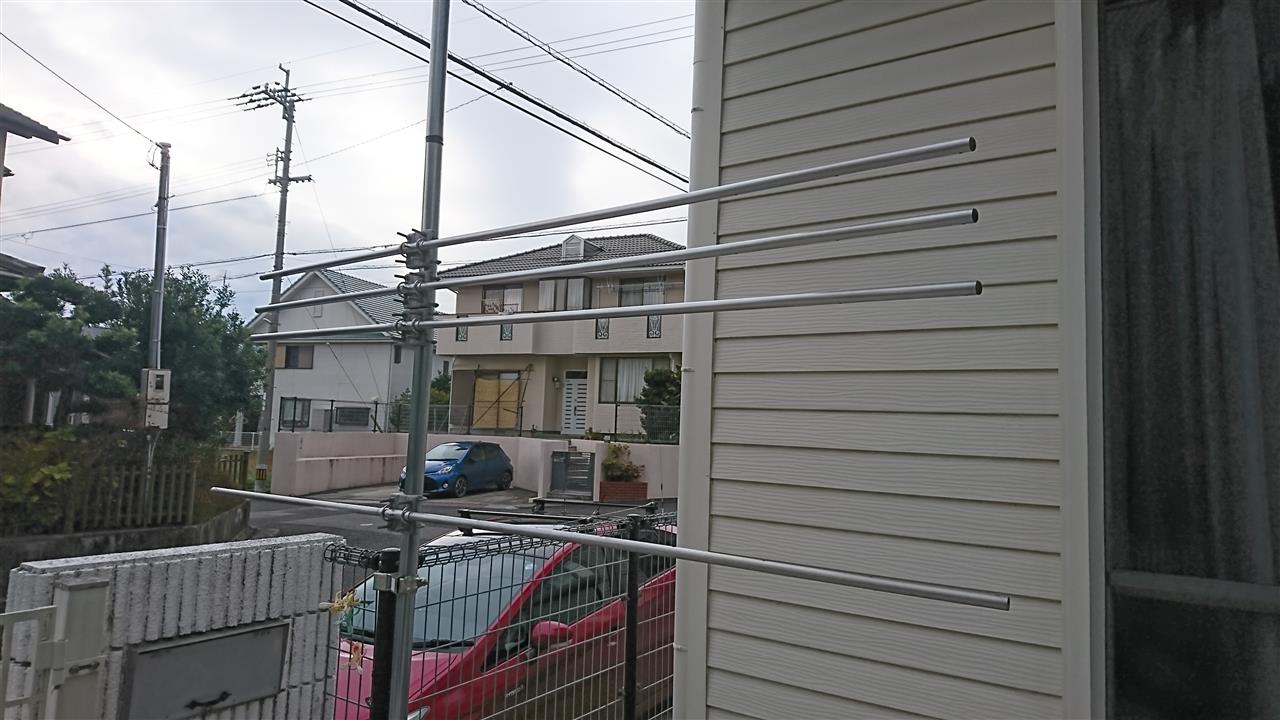

アンテナを組み立てていくために作業用の支柱を作りました。

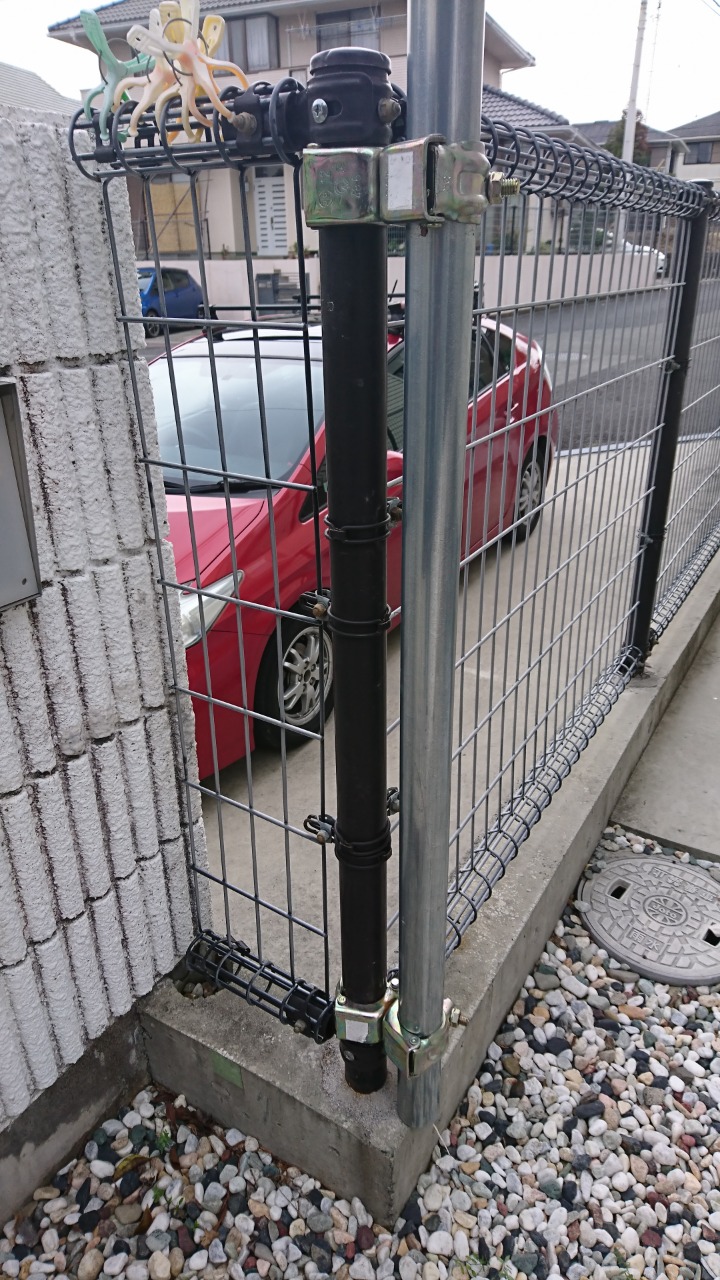

自宅のフェンスに単管パイプを固定したい。

単管パイプの継手を買ってきて取り付けようとしましたが、微妙に付かない。
ナットを取り外すためにカシメを解いたり、可動部のピンを抜いてボルト止めにしたりと小加工を行って、取り付けることができました。


まぁまぁガッチリ付いています。


単管パイプは４ｍほど。
倒れることはありません。



ブームを固定して、磨き完了。

これからエレメントを取り付けて形にしていきたいと思います。

ＣＷインベーダーズコンテスト、ログの提出をしました。


ステージ　１５
スコア　７４８００
得点　１１２２０００点

コンテスト終了までに３時間を残して、これでいいや～で提出しました。


さっそく、ＷＥＢにて結果が掲載されていて、私は縦振り電鍵　欧文の部、３２局中１２位でした。

なんとも平凡な結果で、修業がまだまだ足りないなと思いました。
ただ、ステージ１５まで行けたのは今回が初めてなので、まあヨシとしましょうか（＾＾


１位の人はステージ３０　スコア１７２１００と、とんでもない得点を出していました。
おそるべし！！


参加者の電鍵の一覧を見てみるとハイモンド率が高かったです。
ほぼ半数がハイモンドでした。
またコンテストが開催されたら参加してみたいです。


余談ですが、実はコンテストにはエレキーで参加しようと思って、エレキーをつないでトライしていましたが、ＣＷインベーダ側できちんと認識してくれませんでした。
なぜか入力した符号の後に短点がオマケされてしまいます。
Ａと入力するとＲと認識して、Ｒと入力するとＬと認識されてしまいます。
結局、解明できないままエレキーをあきらめました。（＾＾；
