先日、いつも使っている４３０ＭＨｚの八木アンテナで受信感度がだいぶ悪いなーと感じました。

５０ｋｍぐらい離れたＯＭさんの電波はいつもは５９で聞こえてきますが、４１ぐらいでしか聞こえません。
和歌山県のＯＭさんには八木逆向けでも呼びかけたら５９でレポート返してくれるところが、応答が無い状態。
おかしいなと思ってＳＷＲをはかると、なんと驚愕の５でした。ｏｒｚ


実は思い当たるフシがありまして、、、、

土曜日に１８ＭＨｚの同軸ケーブルを屋根裏に這わせた時に、４３０八木用の中継コネクタを替えていました。そのあたりが悪いんじゃないだろうかと。

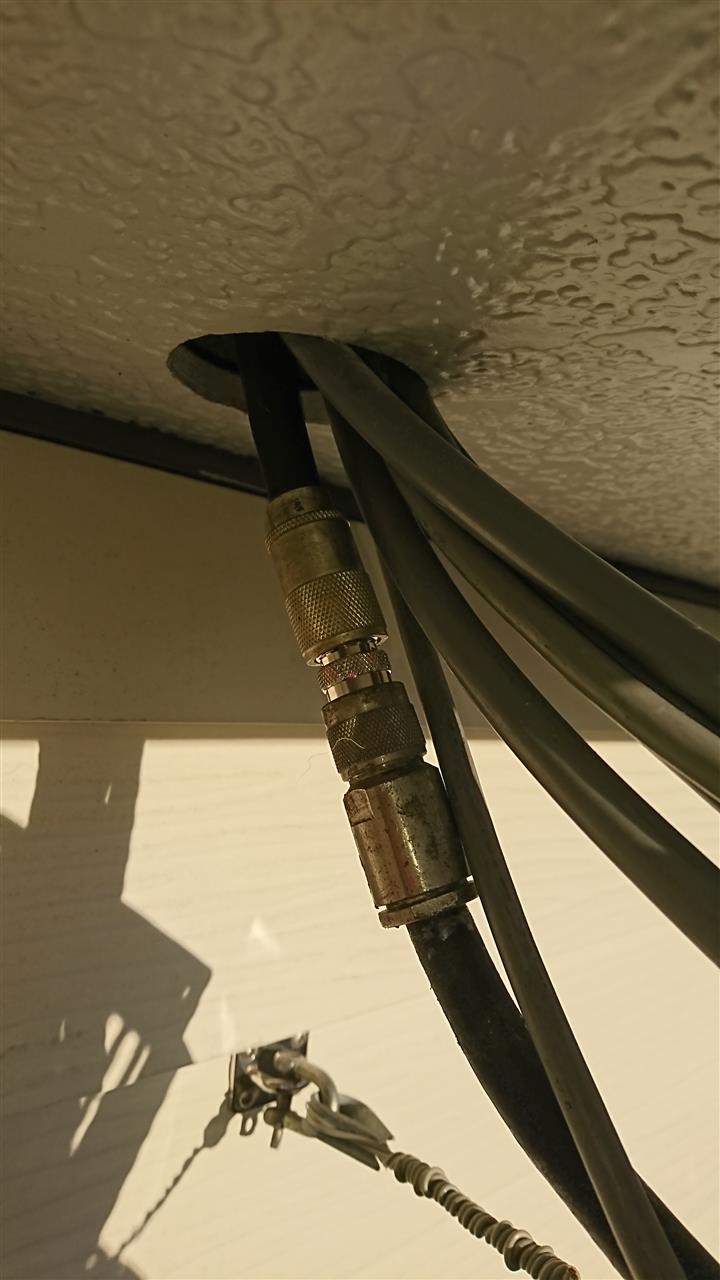

無線機と４３０ＭＨｚ八木は軒下で１０Ｄ－ＦＢのケーブルを中継コネクタでつないでいます。


こんな感じ。


以前まではこのように２つの変換コネクタを使って接続していました。
でもこれでは効率悪そう。ちょうどいいコネクタが入手していたので土曜日に交換していました。

触った周辺が悪くなるのが世の常。

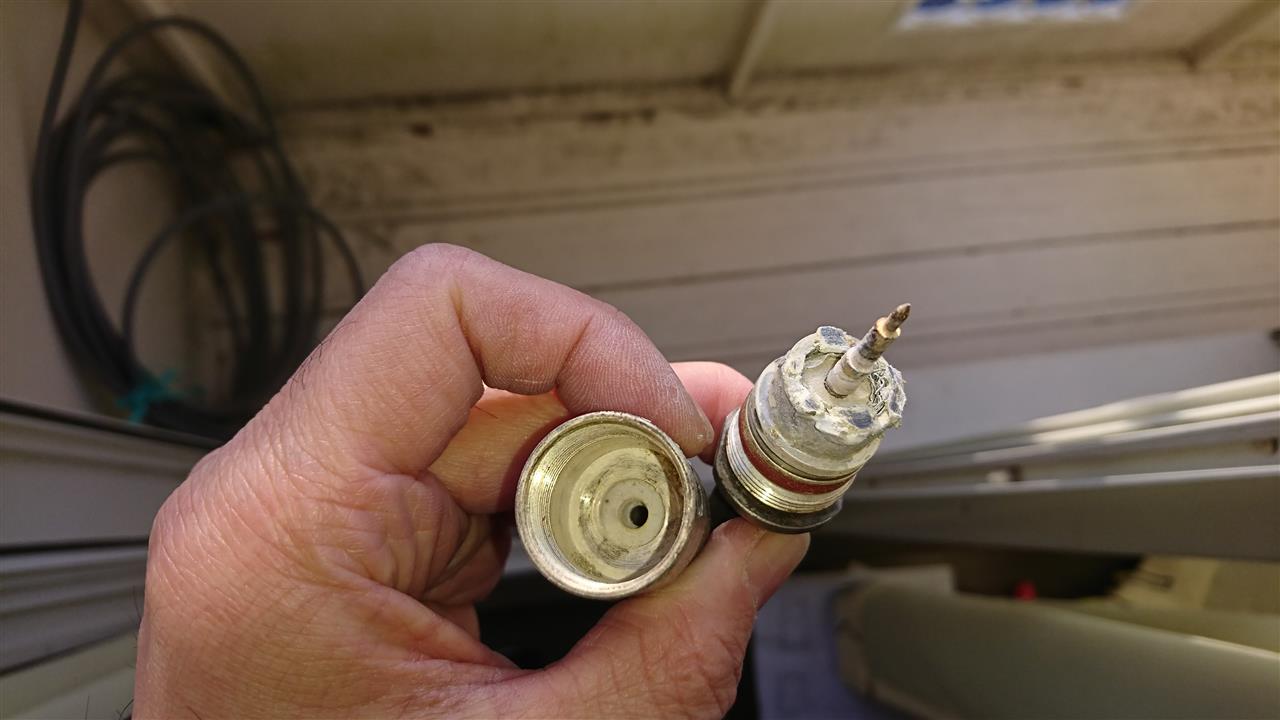

先ほどチェックしてみると、Ｎコネクタの中で粉吹いて腐食がありました。

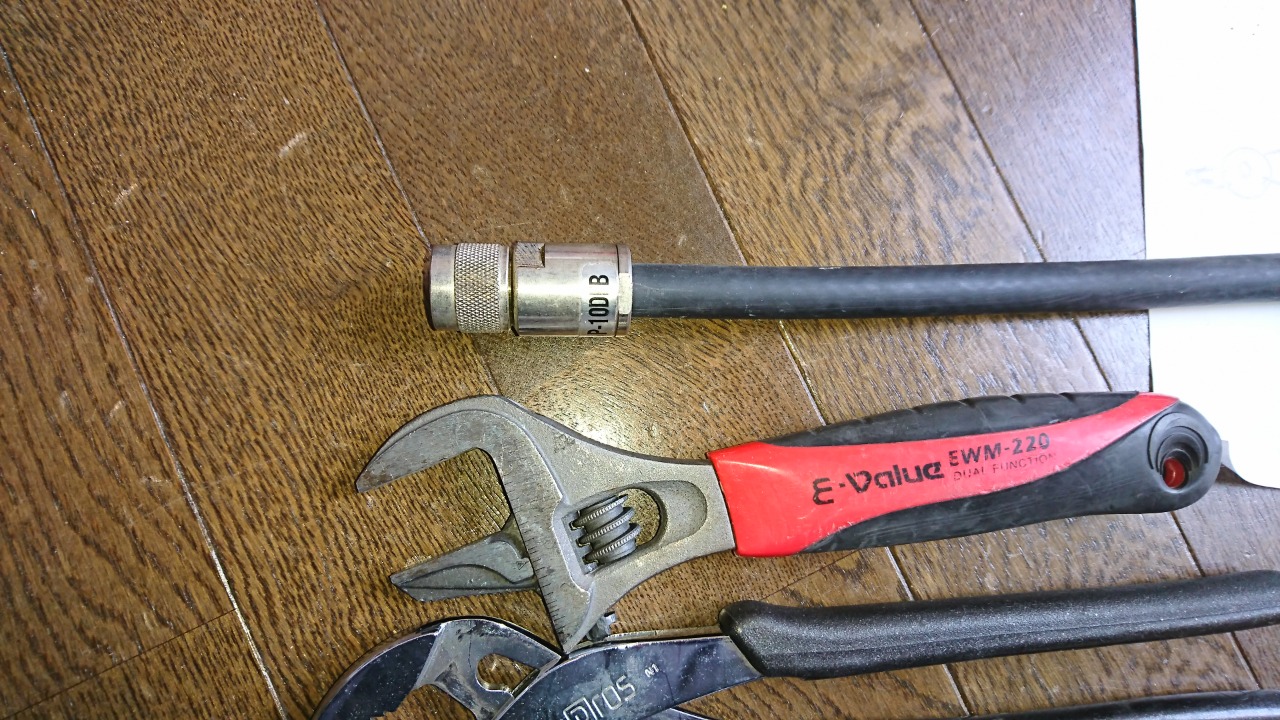

さっそく、新しいコネクタに取替。


ＳＷＲも無事、正常範囲内に納まりました。
ＯＭさんにレポートをもらうのが楽しみです。

今日はローカルのＯＭさんに頂いていた１８ＭＨｚのアンテナを設置しました。


アンテナは夏ごろに頂いていたのですが、なかなか取り付けれず、庭の片隅にずっと放置していました。
今日、時間ができたのでやっと取り付けしました。

アンテナはナガラの１８ＭＨｚ　３エレ八木です。


まずは脚立の上で導波器を組みます。
庭が狭いもので、段取りを考えて組まないと組立てできません。いろいろ苦労しました。


導波器が組めたらタワーに吊るし上げます。


適当な高さで今度は放射器を組みます。
さぁ、ここからは体力勝負です。アンテナをタワーに持ち上げて設置します。
（放射器はあと廻し）

植木や家、ケーブル、もともと設置してある７，２１ＭＨｚの八木をかわしながら知恵の輪状態でアンテナをマストに持ってきました。
落としてなるものか！と思いながら悪戦苦闘、もう腕がパンパンです。
マストにＵボルトで固定。


ここで一息、小休止。


タワーから３エリア和歌山方面を望む図。

下に設置してある５０ＭＨｚのＨＢ９ＣＶは、台風の影響でエレメントの整列状態が悪いです。(^_^;)


放射器を取り付け。

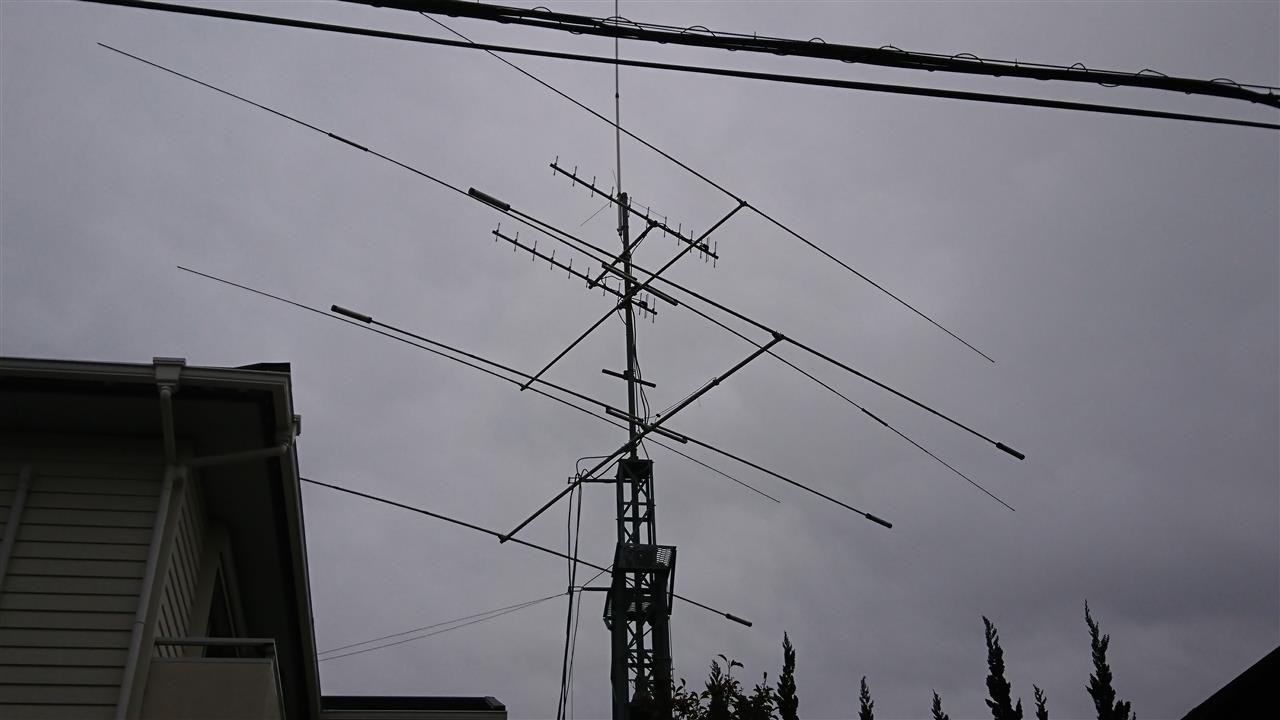

やっと形になりました。
今日は曇りで風もちょっとあり、雨も降りそうだったけど、なんとか設置まで持ちこたえました。



なんだか最近、鳥の糞害がひどいです。
ここ半年のうちに、やたらと家の周辺を爆撃されています。
電線の近くなんかは特にひどいです、困ったもんです。
糞も赤黒い色をしていて、そんな植物の実を食べたのかななんて思います。


小休止して、今度は同軸ケーブルを敷設します。
手持ちであった８Ｄ－２Ｖを使いました。

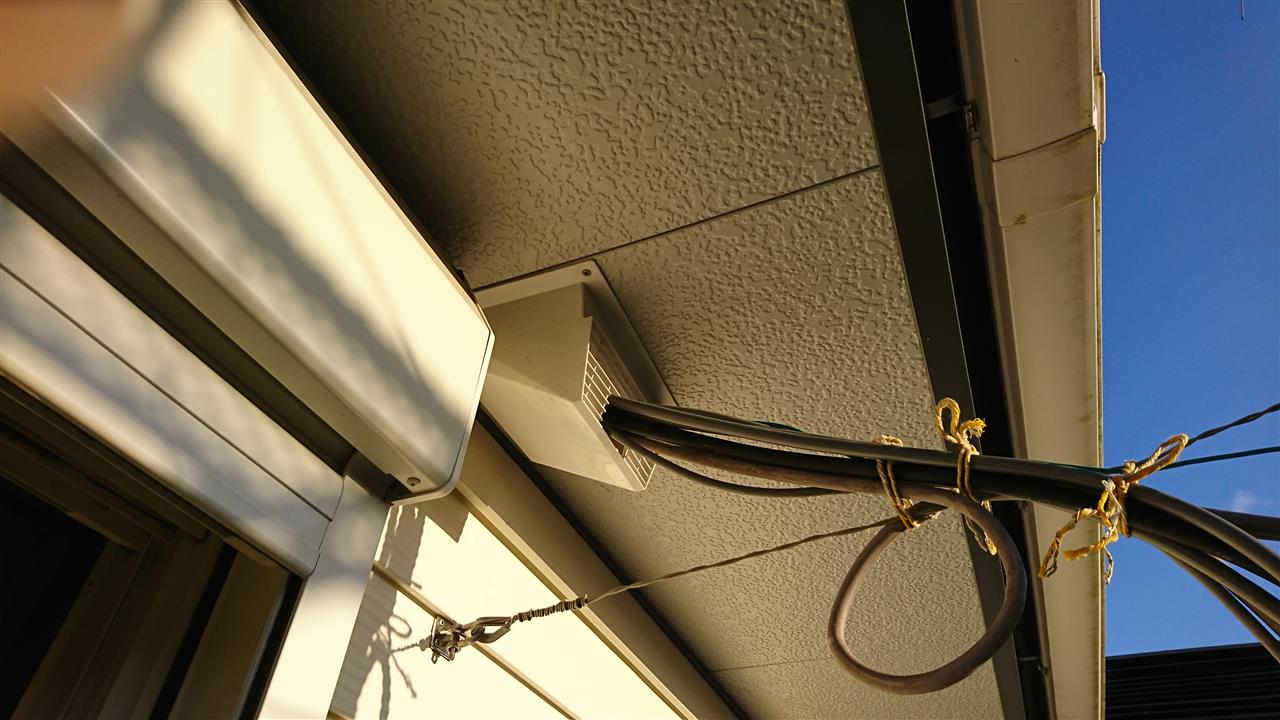

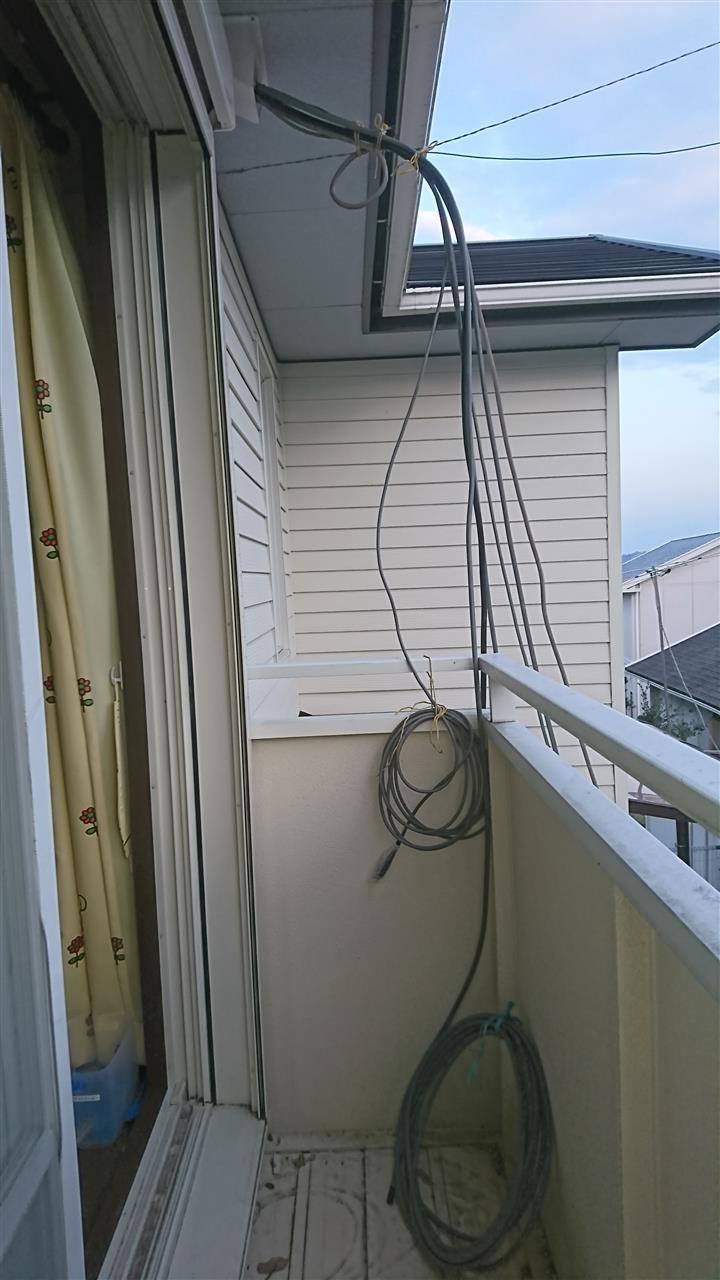

家の軒から天井裏に通し、、、、

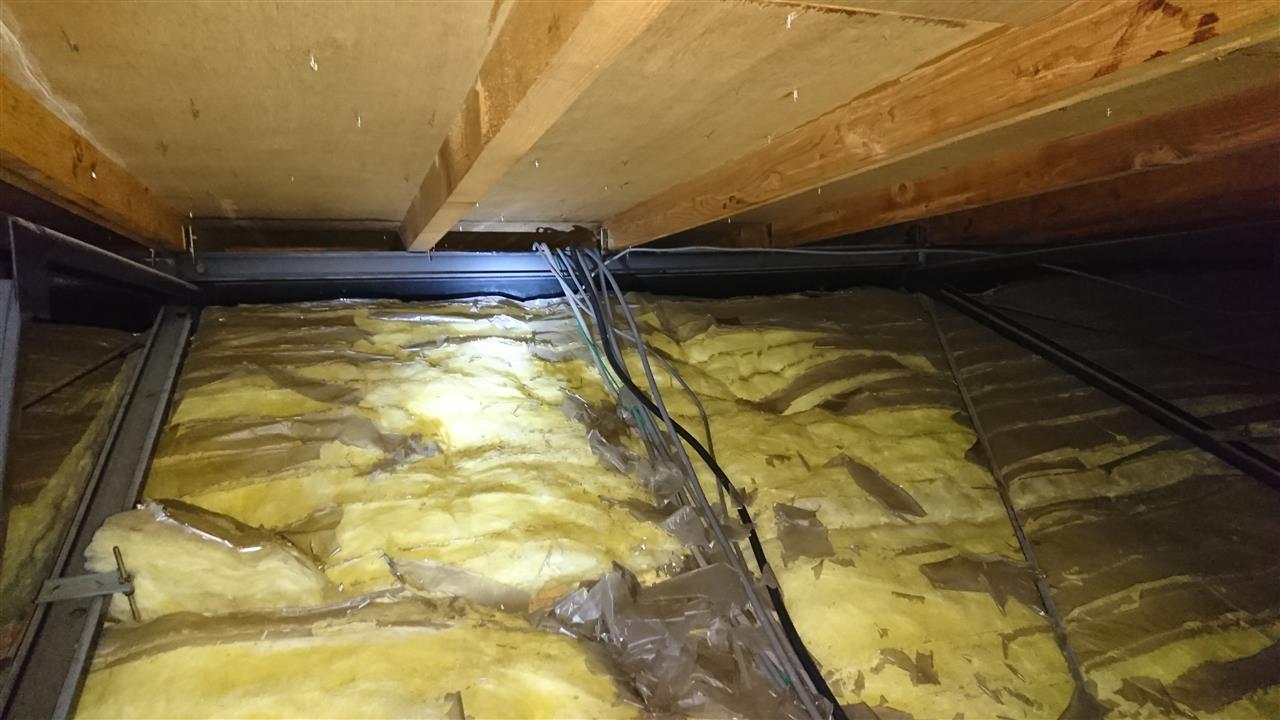

天井裏で引っ張り込み。
夏の天井裏に比べて冬はマシですが、ジャングルジム状態で動きにくくて大変でした。
忍者の苦労がよく解りました。

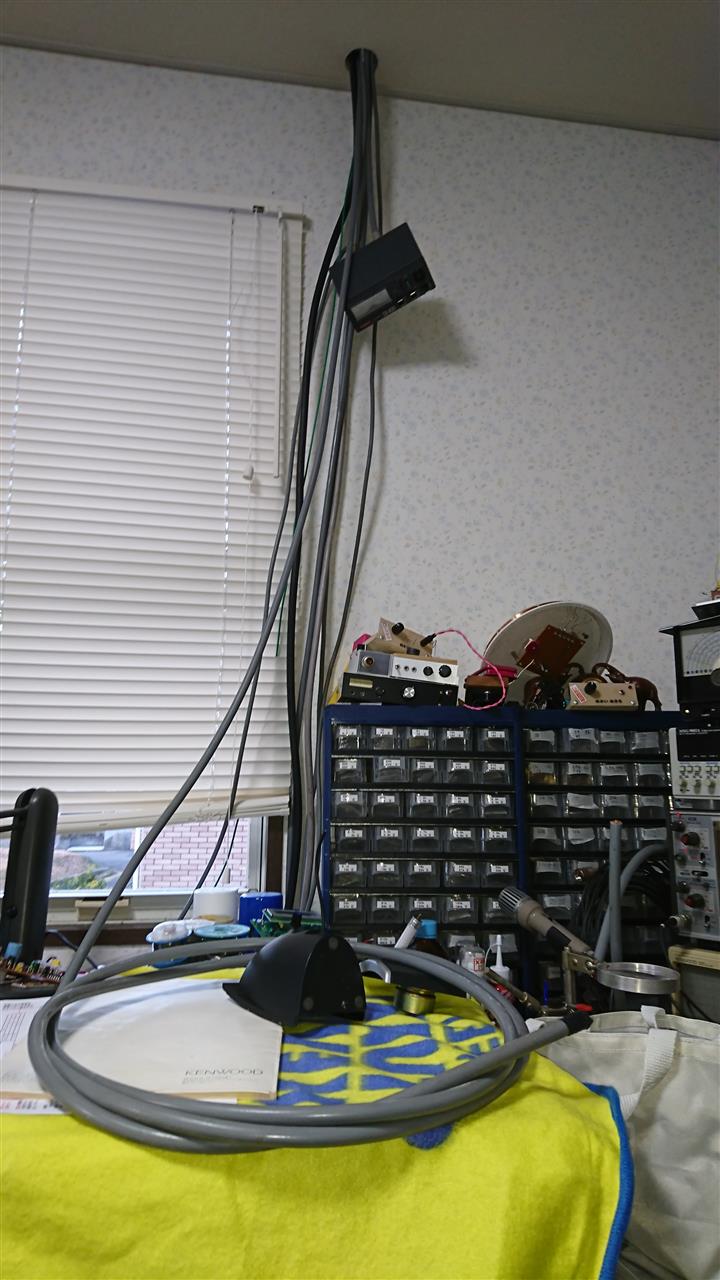

シャックに無事引き込めました。

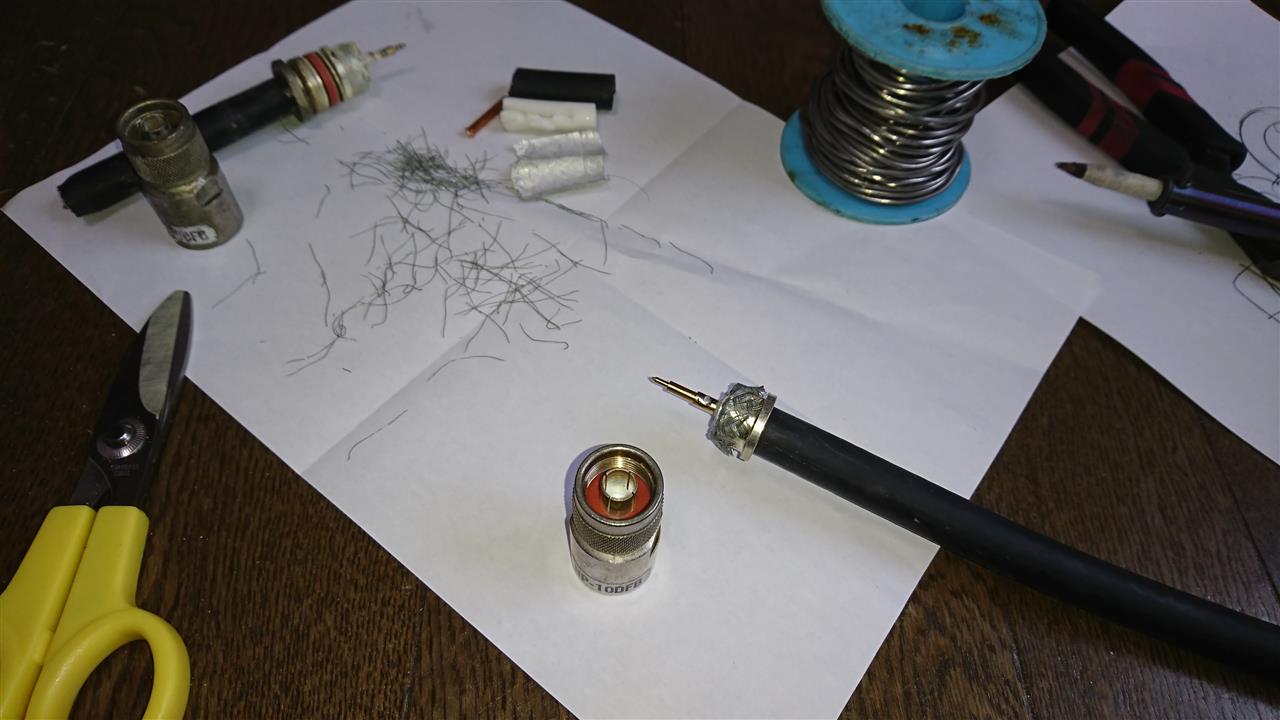

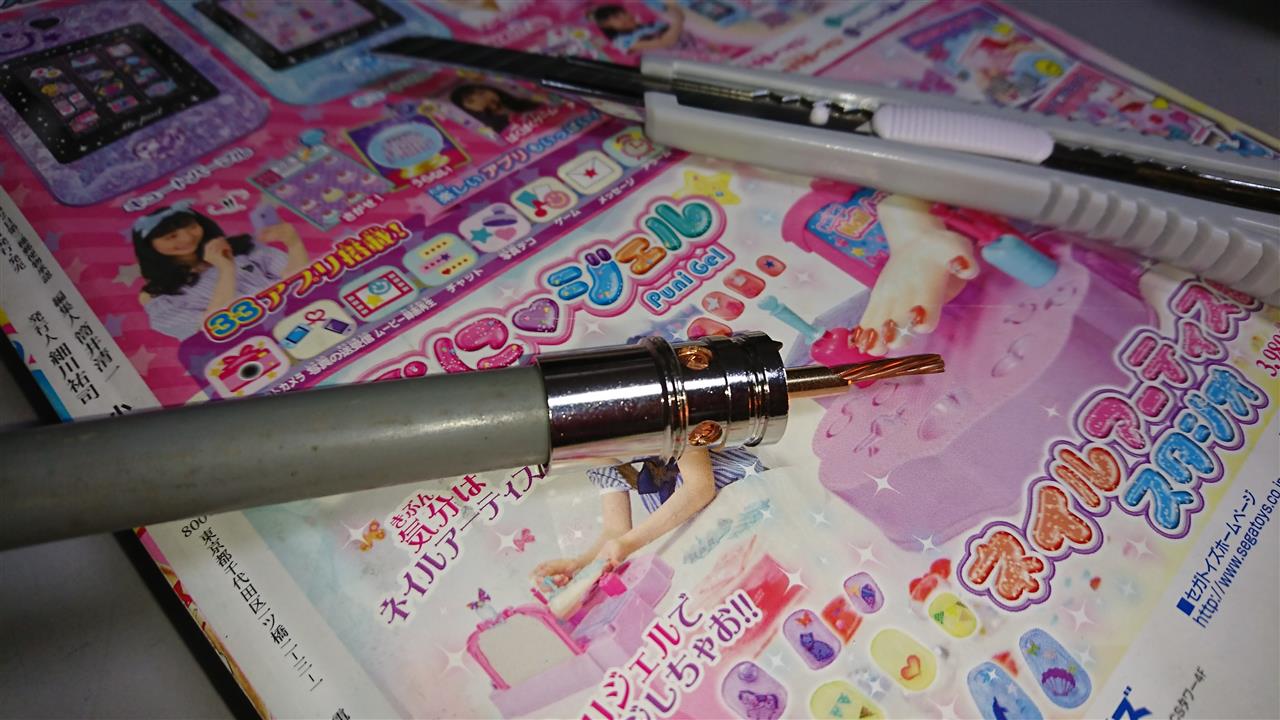

コネクタのハンダ付けで今日の作業は終了としました。

あとはタワーに同軸ケーブルを引っ張り、バランの設置を残すのみ。
今度の休みに持ち越しました。


タワーに登ったり下りたり、屋根裏にもぐったりで明日は筋肉痛確定です。ｈｉ

和歌山のＯＭさんから手製の５０ＭＨｚアンテナをいただきました。

ＯＭさんは５０ＭＨｚ、ＦＭ人口を増やそうと、アンテナを配って布教活動をされています。
その姿勢には本当に頭が下がります。

戴いたアンテナがコレ。

垂直でも水平でも使えるツエップアンテナ。
収納時は非常にコンパクトなアンテナで片手で持てるサイズです。移動運用に最適。
ＯＭさんは釣竿に取り付けて使ってよとおっしゃっていました。



さっそく、仕事帰りに釣具屋さんに行ってきて、釣竿を購入しました。
グラスファイバー製、全長４．５ｍ、仕舞い寸法５７ｃｍ
特価品１１１１円でした。


１０本つなぎのうち、先端の２本を取りました。

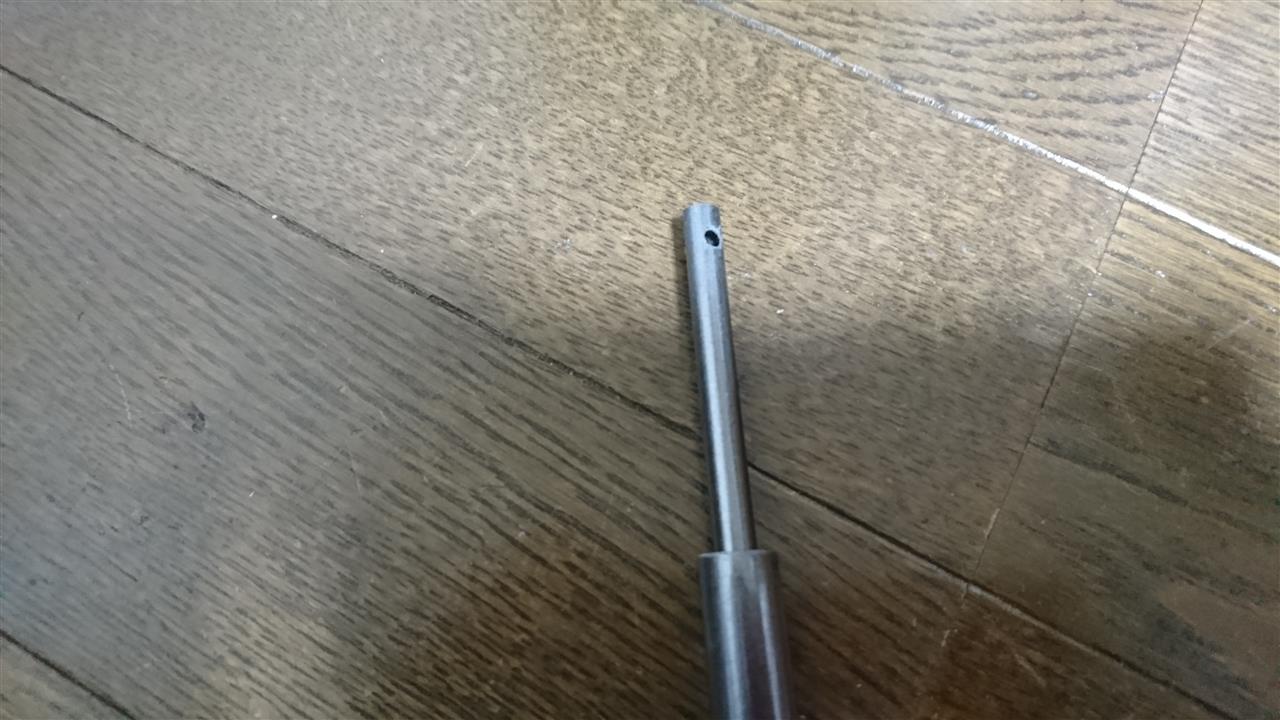

先端に穴をあけて、、、


手元にあったネックストラップから、ワンタッチロック部分を拝借。


アンテナワイヤの先端にとりつけて、ワンタッチで脱着できるようにしました。
移動運用に使うアンテナは設営、撤去が簡単にしたいところです。


釣竿にアンテナ本体を取り付けるためにマジックテープをつけました。
鼻くそボンドで取り付け。

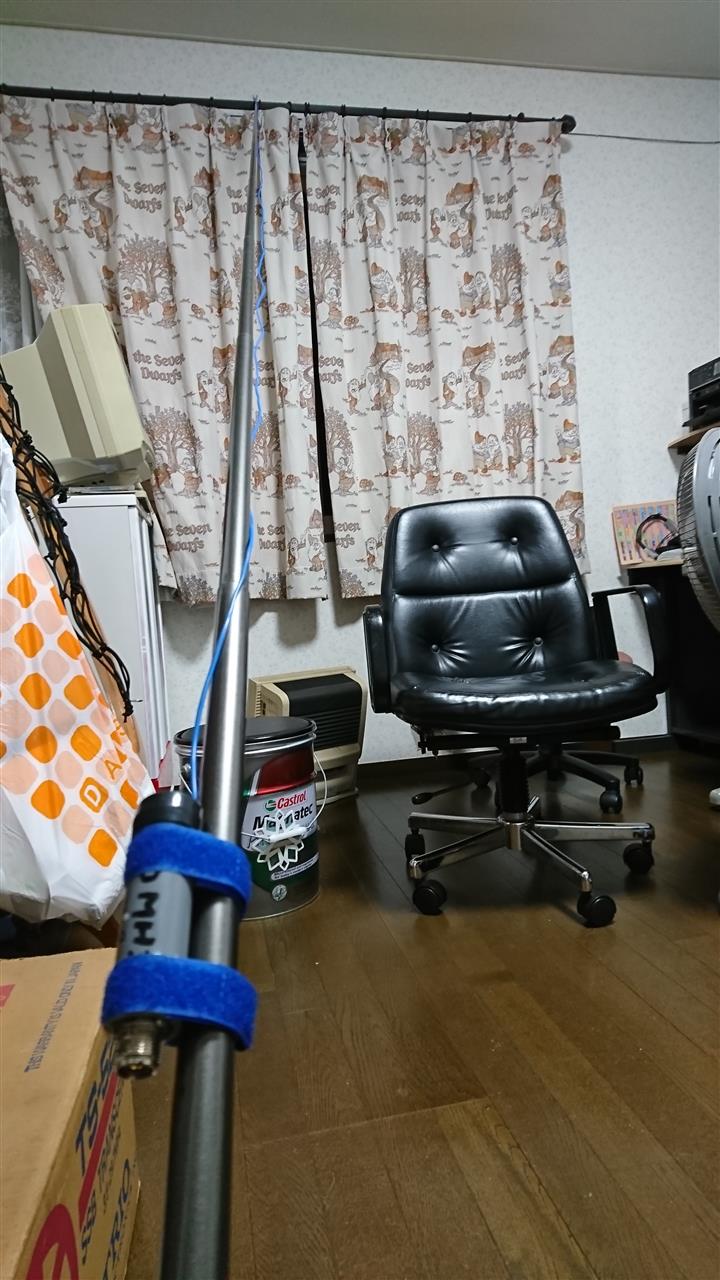

組み立てると、こんな感じです。


窓の外に出してみました。

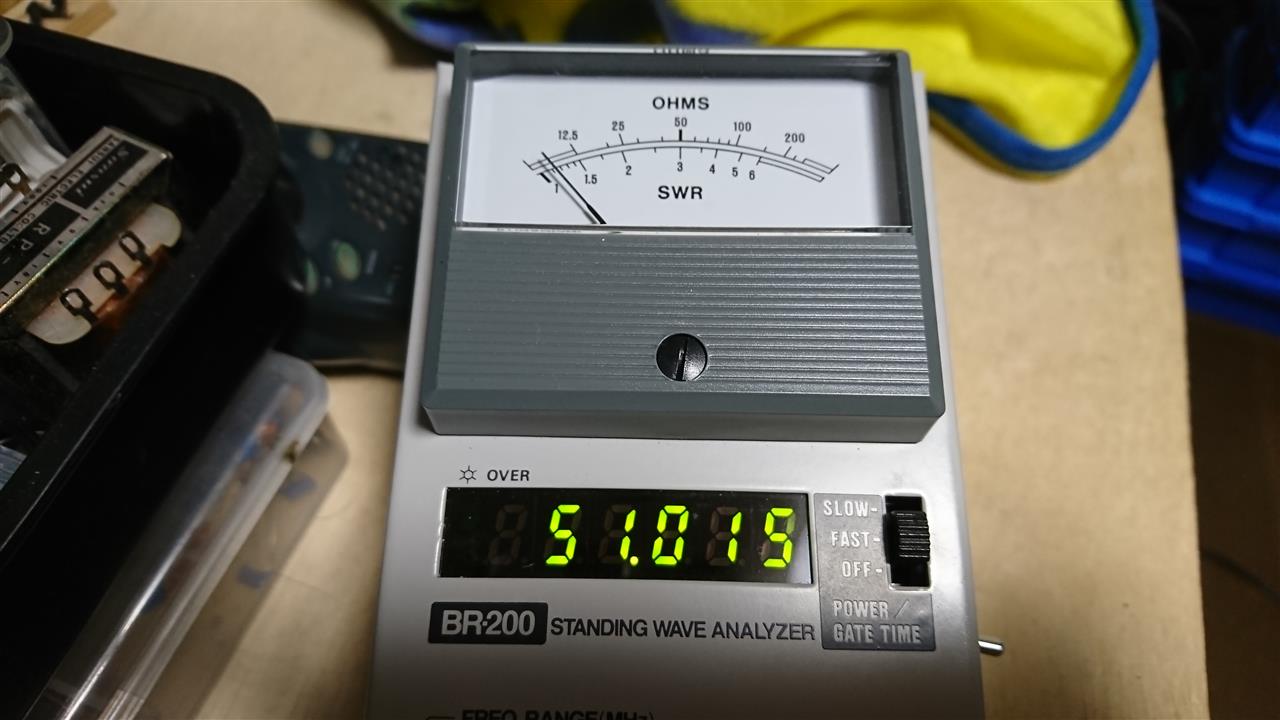

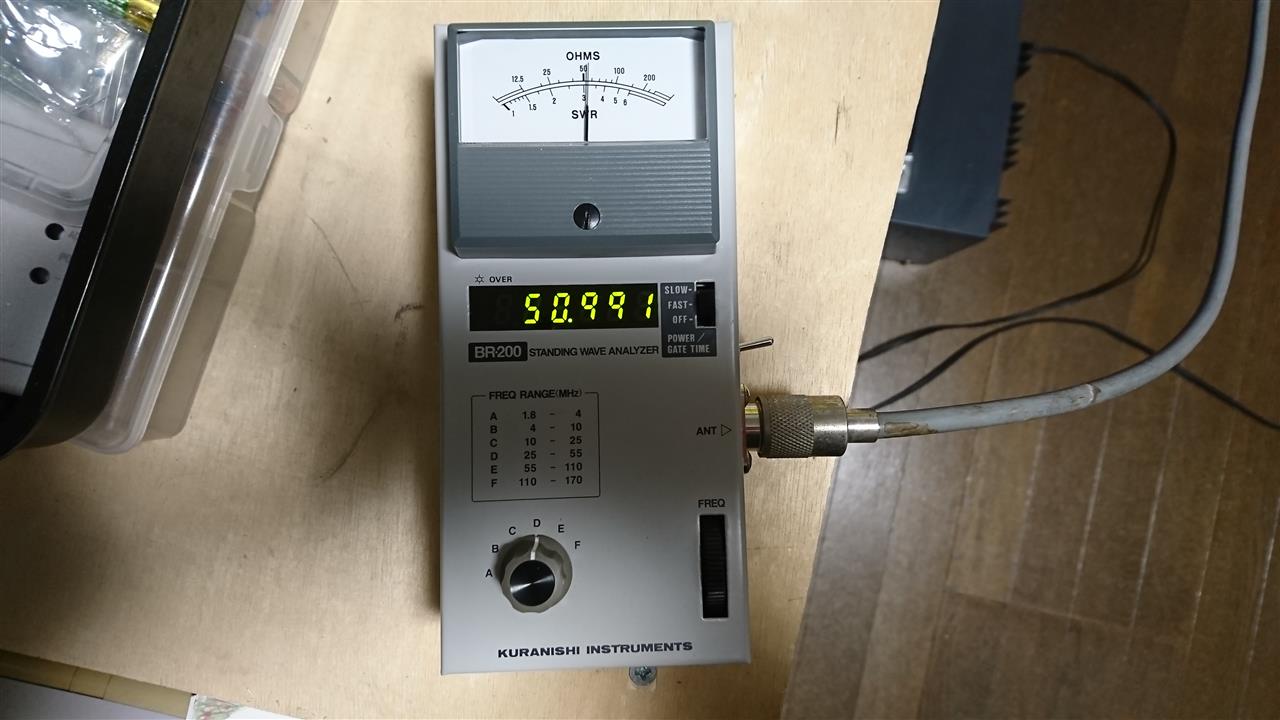

ＦＭ呼出し周波数付近でインピーダンス５０Ω


ＳＷＲ１．２といい感じです。



釣竿にはナイロン製の収納袋が付いてきました。
偶然にも青系の色で統一されています。
持ち運びもしやすくて、移動運用にもってこいです。
早くフィールドで使用してみたいです。
