穴掘りですが、掘り進んでいくうちにショウセンの長さが足りなくなりました。

これでは持ちにくく、作業姿勢が大変です。

ショウセンの延長加工を行いました。
ハンマーで叩きまくってササクレてしまった頭部分をサンダーで削りおとし。


次に適当な鉄パイプをガスで焼いて叩き込み。
（垂直方向に力をかけるのでパイプでもいけるだろうと判断。コネると絶対曲がるが）
３か所ぐらい点溶接で完成。
（この穴掘りが終わったあと、簡単に元の状態に戻せるように）

あと、軽自動車のリーフスプリングを使った平ショウセンも作りました。（右）



平ショウセン、ＦＢです。
早速、使いましたが側面の土砂の削り落としに威力を発揮してくれています。

いまスケールで測ると穴の深さは１４００ｍｍぐらい。
あと１００ｍｍぐらい掘りたいけど、強固な岩が出てきました。
ショウセンでは歯が立たず。それならばと、片手を伸ばして振動ドリルで打撃を加えようとしますが、リーチが足りず届きません。（；＿；）

穴掘りももうちょっと時間がかかりそうです。

注文してあった材料が届きました。
角パイプの１００ｍｍと７５ｍｍ。
測ってみたら内径が１００ｍｍと７５ｍｍでした。
赤い錆び止め塗装がされています。

各パイプ７５ｍｍを使って、まずは上のセクションから製作します。

設計図を描いたものの、工作しやすいように現場で小変更。
トラックのラダーフレームで言うなればクロスメンバーにあたる部分、長さ２５０ｍｍを高速カッターで４個切り出します。


こんな感じかなー？とイメージを見るために並べてみた。

サイドメンバ（！？）の端面にフタをします。

その辺に転がっていた１ｍｍ厚の端材をバチバチっと仮付け。


反対面はこんな感じ。
点付けでとりあえず外れなければＯＫです。


不要な部分はプラズマ切断機でカット。


段取りができたところで、


ぐるっと全周溶接。
あんまり電流値が高いと穴が開いてしまいます。


見栄え良くサンダーで整形します。
この作業を角パイプ上下２本でおこないました。


次はサイドメンバとクロスメンバの溶接。
サイドメンバは５５００ｍｍあるし、工場の床は凸凹しているので、床を基準とするとかならず歪みます。
なるべく歪まないように水平、垂直を出しながら仮付け。


仮付けが終わってから本溶接。
歪まないように分散して溶接していきました。


お次は１３φの丸棒を切出し。


台上に折り曲げ用の治具を作ります。
キッチリ長さを計算しても折り曲げ時に誤差が出るので、深く考えません。
適当にバチバチっと治具を作ります。


ガスで丸棒を焼いてからの折り曲げ。


水道水をかけてジュワっと冷やせばステップの完成です。
ステップは４００ｍｍ間隔にするため１３本作りました。
タワーには頻繁に上り下りすると思うので重要な部品です。

と、ここで時間もなくなりステップをくっ付けることなく本日の作業は終了。

穴掘り２日目です。

強敵のコンクリート層は突破したものの、石や土が硬くて簡単に掘り進めません。
そこで準備したのがコレ。

ショウセン　（石割り棒）
実家から持ってきました。


何回も突き刺して石を割り、土をサクサクにして、、、、

複式スコップでつまみ出す・・・という作業の繰り返し。
普段使わない筋肉をフル活用して穴掘りします。


鉄筋を切るために買ってきました、切断用砥石（右）１９０円なり。

鉄筋を切ると邪魔者も無くなり、掘りやすくなりました。


娘が入りたいというので、はいポーズ。
５～６０ｃｍぐらいでしょうか？


ひたすら突いて、

スコップでつまみだすという地道な作業。
このあたりは岩盤が硬くて穴を掘るのも難儀します。
ショウセンで粉砕できない岩はハンマードリルの出番です。


カンカンカンカンやっているので、何事か！と、愛猫の「ミア」も窓から覗いています。

夕方になって息子が帰ってきました。
ボクも入りたいということで、ＩＮ

１１０ｃｍぐらいでしょうか？

もう疲れたので今日はこれでおしまい。

駐車場の片隅にハシゴタワーを設置したいなーと考えています。

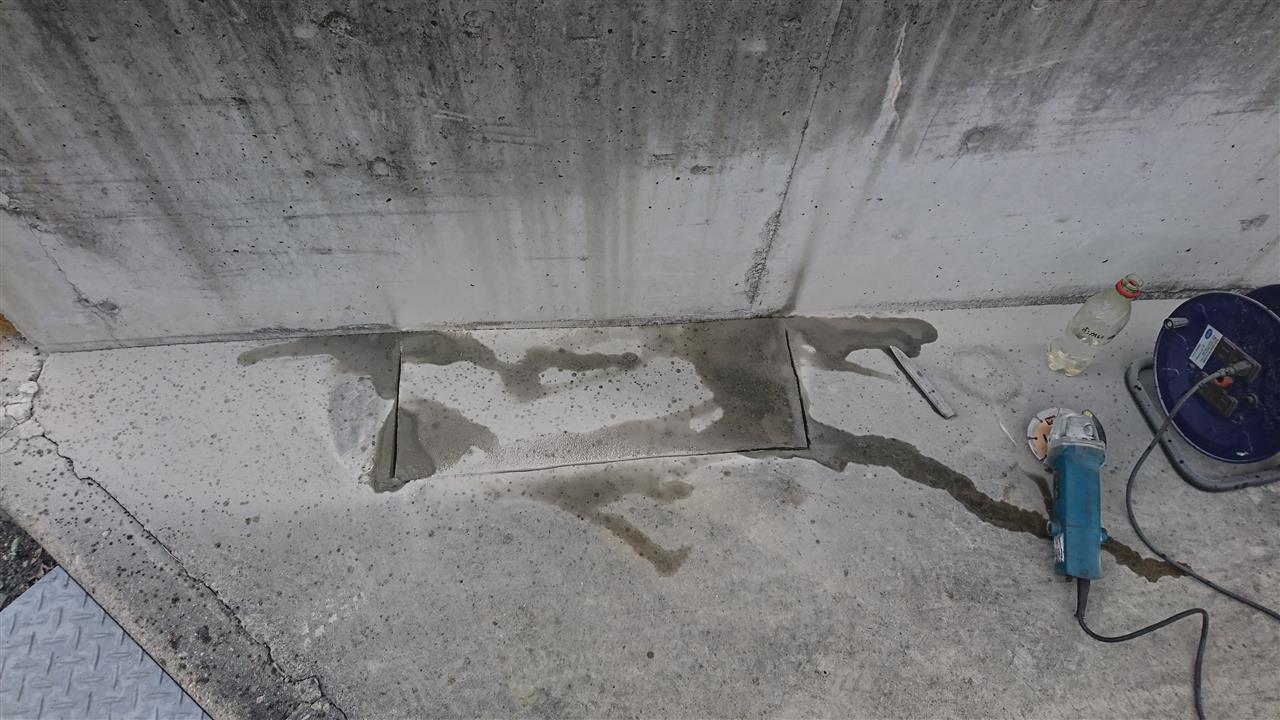

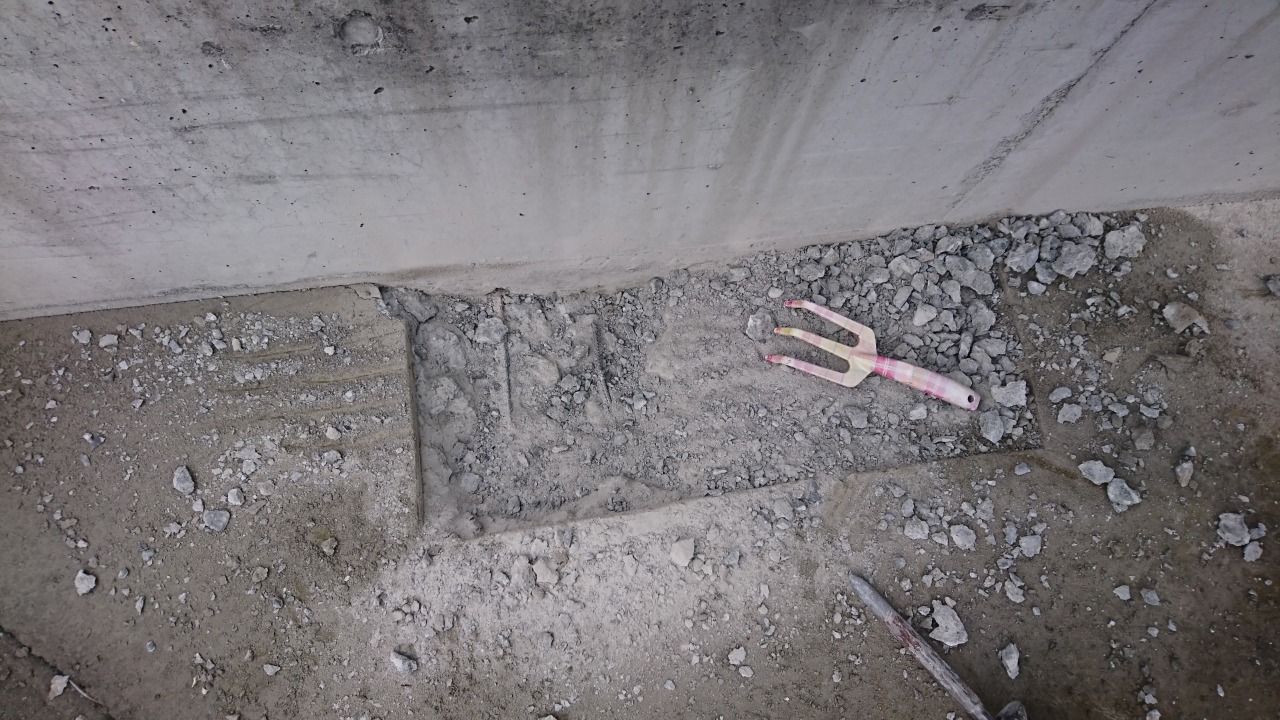

コンクリートを削れる砥石（ホームセンターで１０００円ぐらい）を買ってきて、穴掘りを始めました。


サンダーでコンクリートを削ると、粉じんが大量発生してご近所迷惑。
最初はペットボトルの水をかけながらやっていましたが、ここで運よく恵みの雨が。ラッキー！

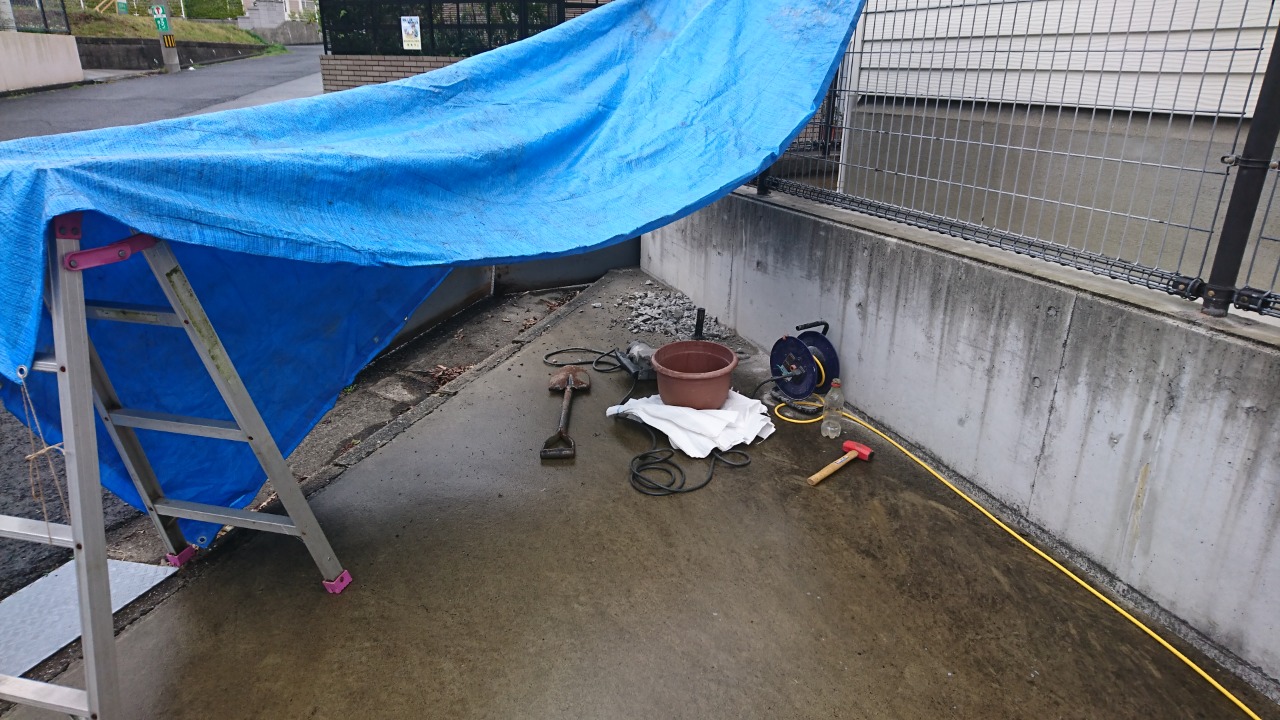

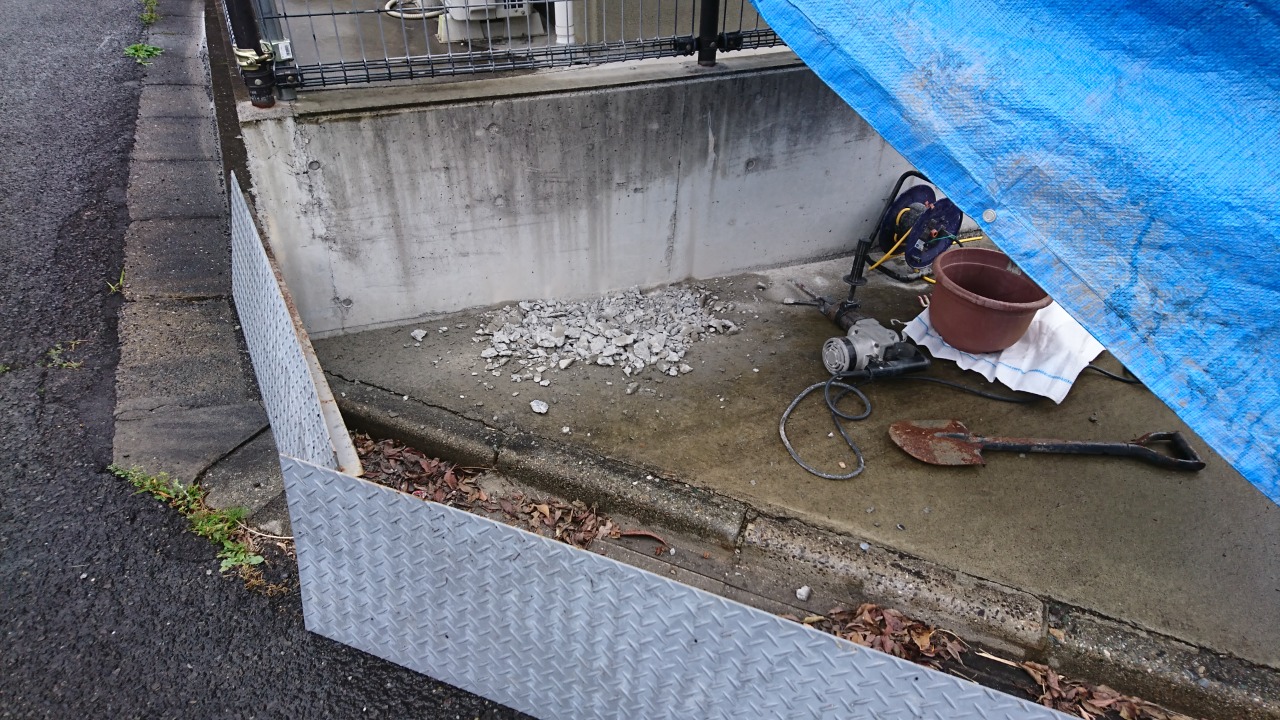

雨が降ってきて、コードリールの漏電が心配でしたが小雨なのでブルーシートを張ってしのげました。

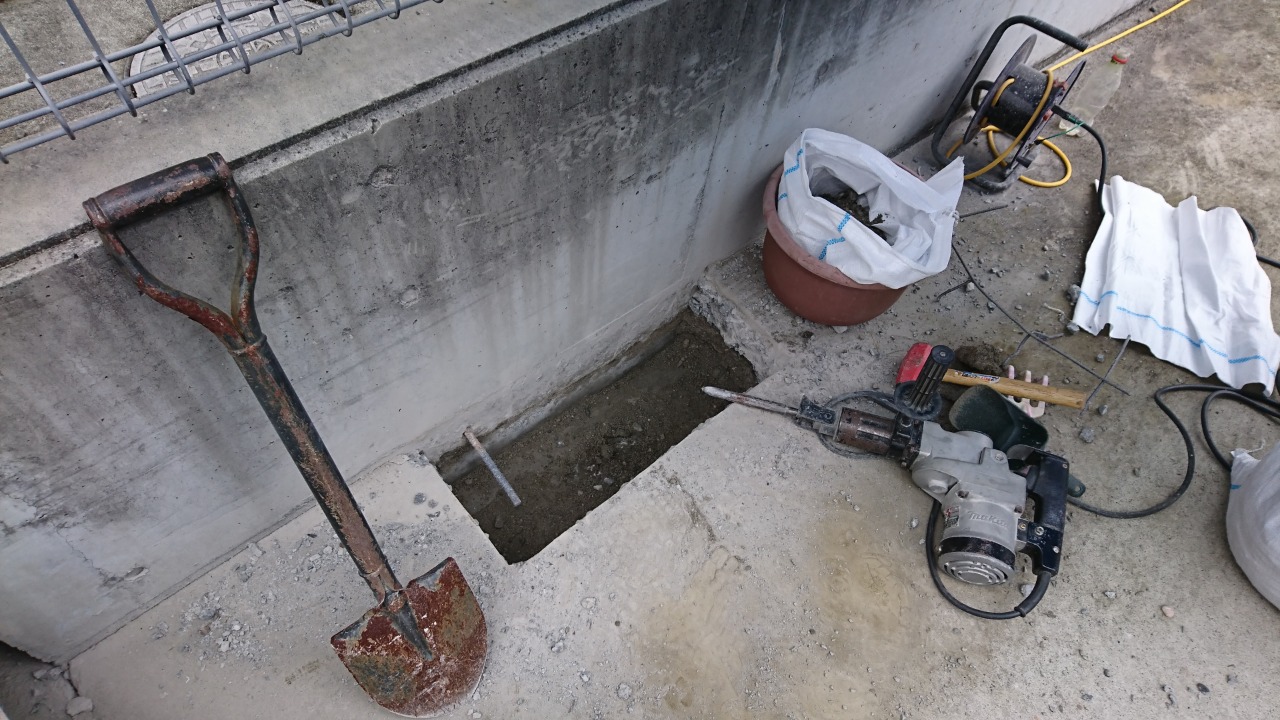

知り合いの電機店のお兄さんから振動ドリルを借りてきていました。
ハツリ作業をガンガンやっていきます。
最初は楽しいけど、ちょっとずつしか進めないので次第に飽きてきます。


春休みの娘も手伝ってくれました。

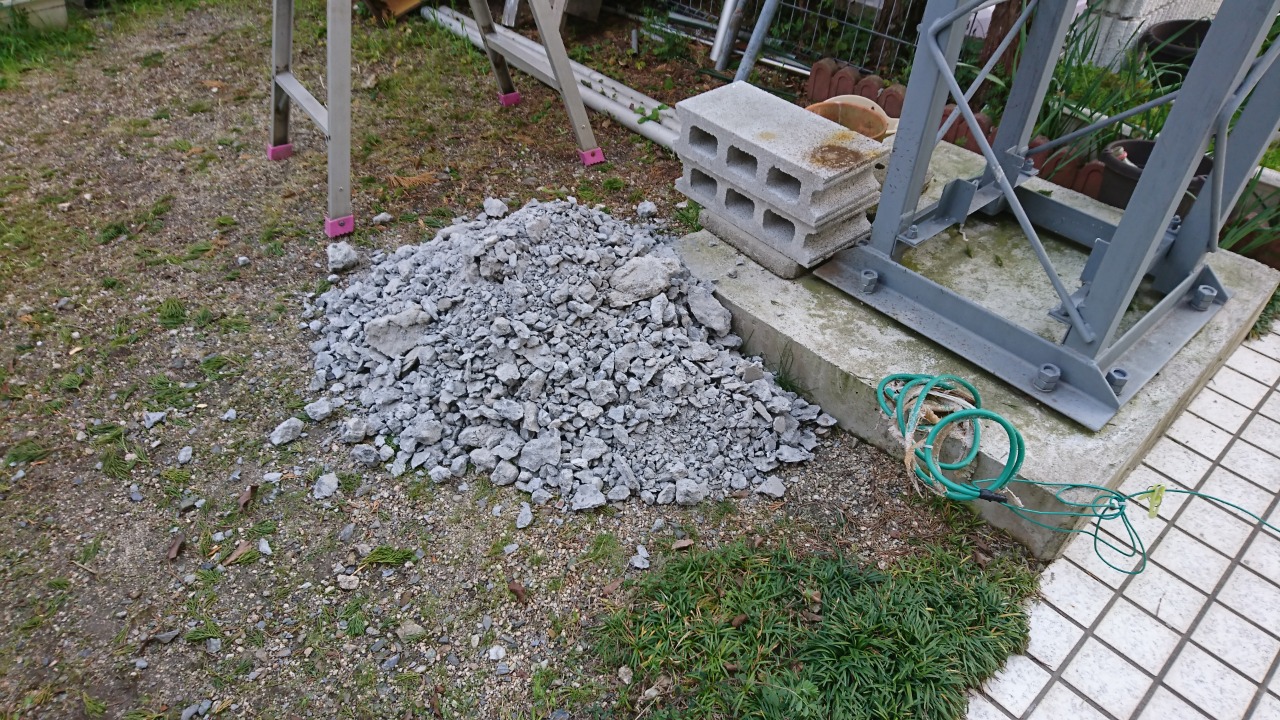

削ったコンクリート片は埋戻しに使うので庭に仮置きします。

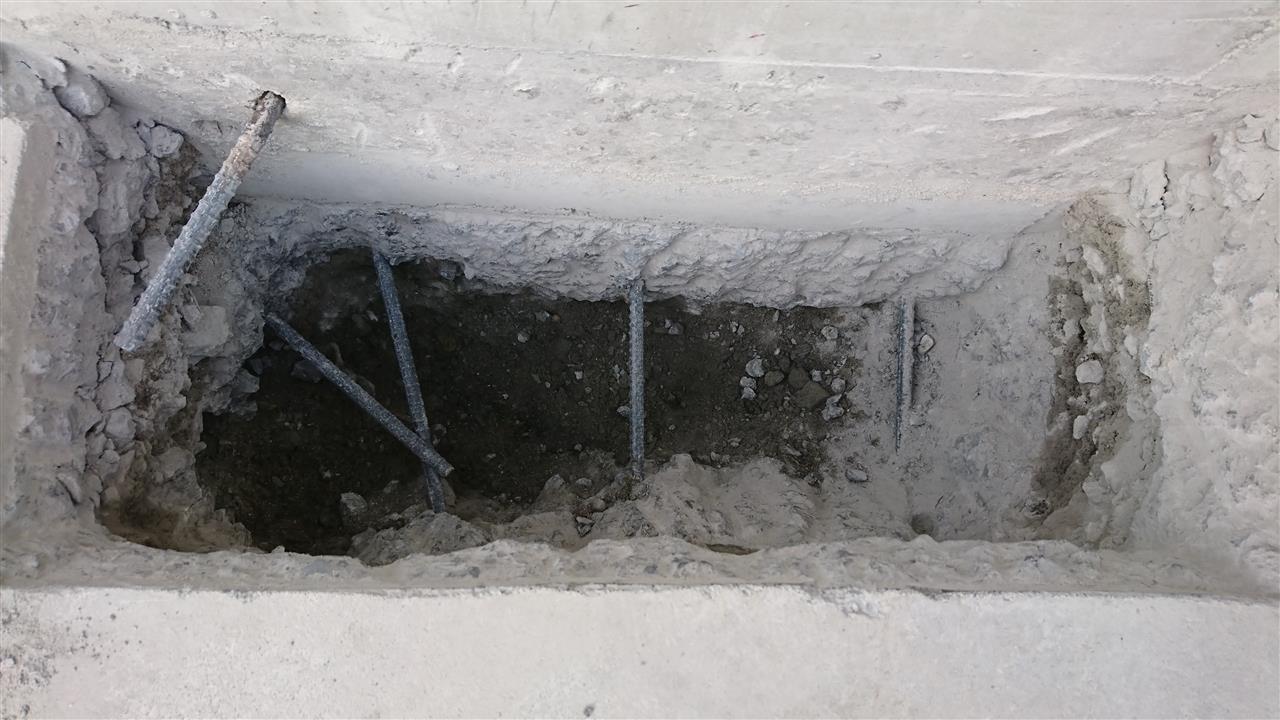

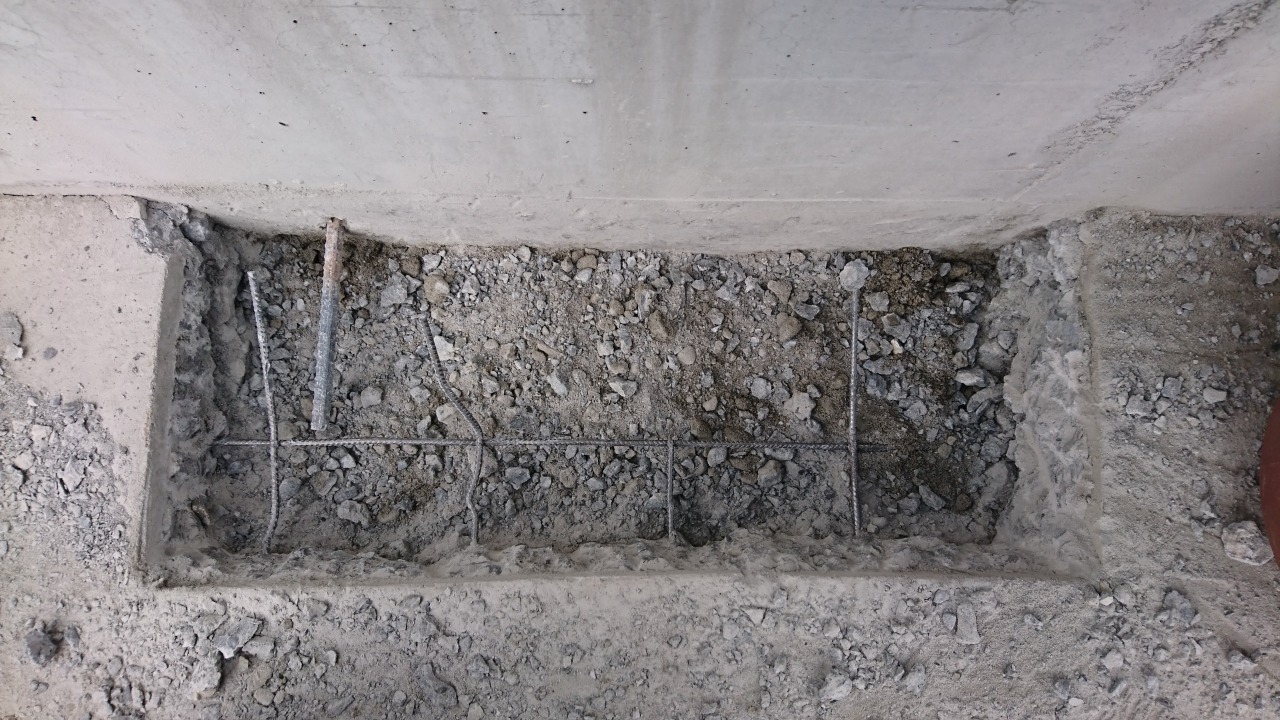

３ｃｍぐらいハツると鉄筋が見えてきました。

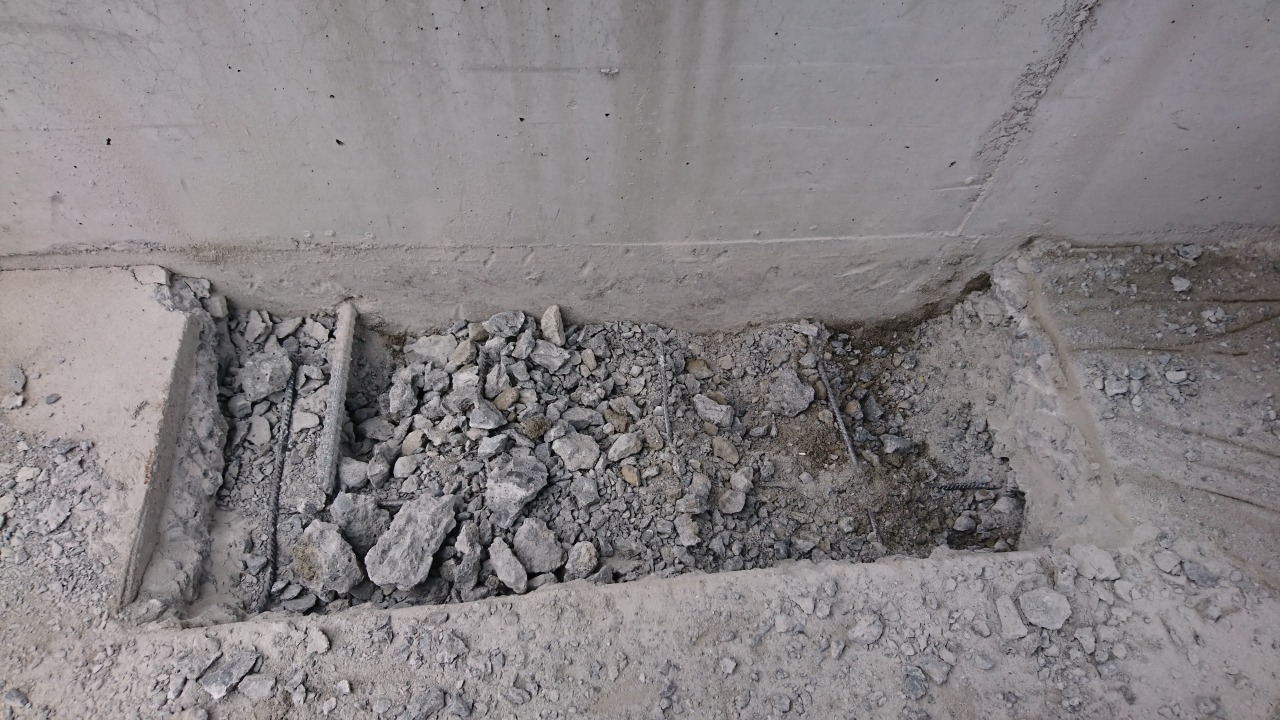

１０ｃｍぐらいハツると、コンクリートを突破したようです。
よっしゃー！


土の層が出てきて、あとは楽チンと思いきや・・・・・


またコンクリートの層が出てきました。

どうも壁から続く基礎のよう。
またガリガリとハツらないといけないかと思うと一気にやる気が失せました。orz


とはいえ、何もしないと先に進めないのでコツコツとやっていきます。

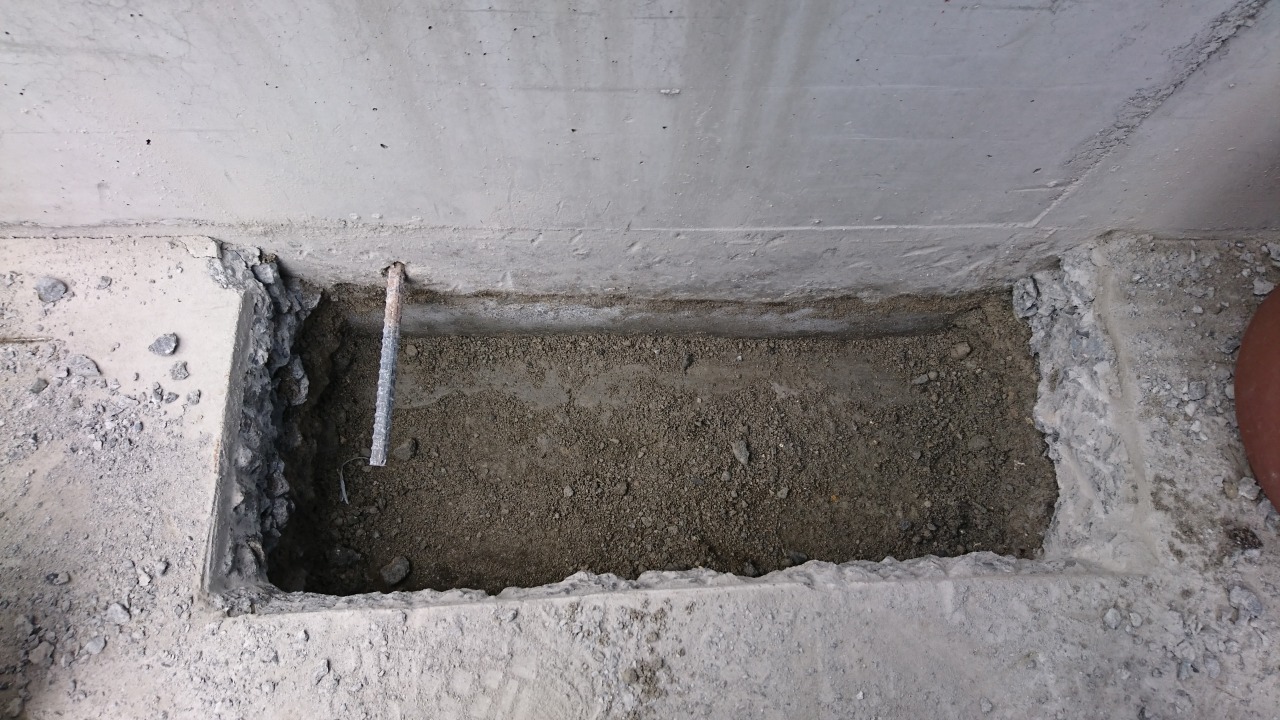

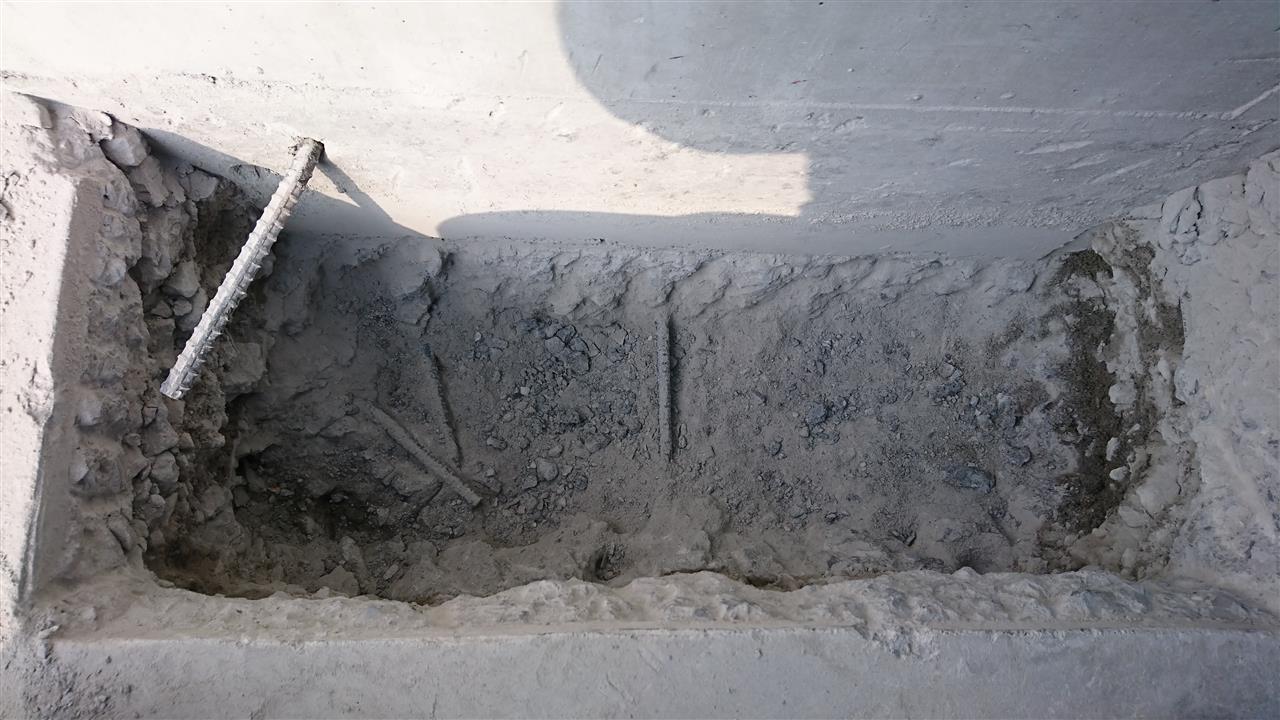

再び懐かしい土の層に届きました。

一日かかって掘れたのは５０ｃｍぐらい。
普段使わない筋肉を使って、明日は筋肉痛確定です。hi

３．５ＭＨｚのツエップアンテナを設置したものの、こちらから呼んでも応答してもらえないことが多々あります。（；＿；）

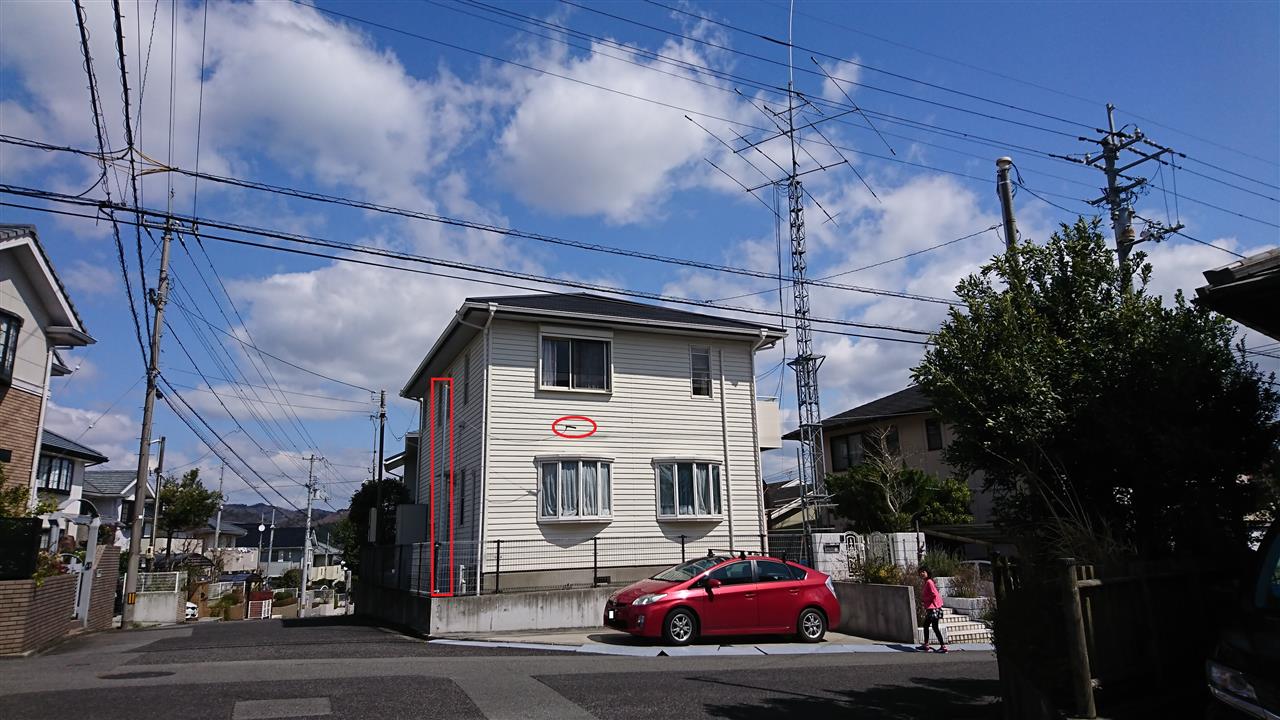

現状、ツエップアンテナは赤い四角の部分がポールで、赤丸部分が給電部という感じで設置しています。

もうちょっと地上高があれば、電波も飛んで行ってくれるのかも！？
せめて屋根の上を越して設置したい、、、、。
設置するならタワーを建てたい。
タワー建てるならついでにローテーターも設置してＶ／ＵＨＦの八木も振り回したい、、、、。

・・・・でも、場所や予算が無い。

で、考えたのが、フェンスのコンクリート部分を利用して単管パイプでタワーを組む方法。

１０ｍｍほどの鉄板をベースに単管パイプを溶接して１０ｍほどの三角タワーを製作。
コンクリートにはケミカルアンカーで固定。
垂直方向だけのケミカルアンカーだけでは心もとないので、ベースの側板を作って横方向からも固定。
正三角形にできないのでバランスは悪いですが限られたスペースは有効に活用できます。

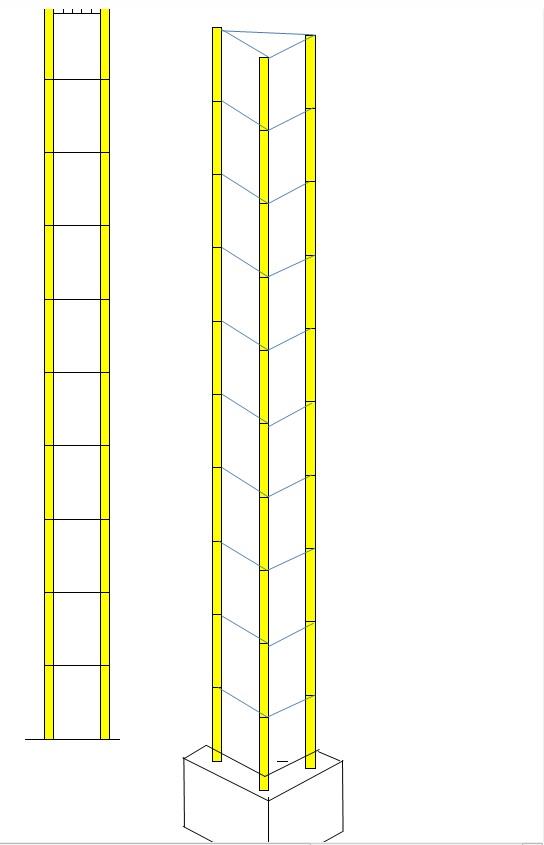

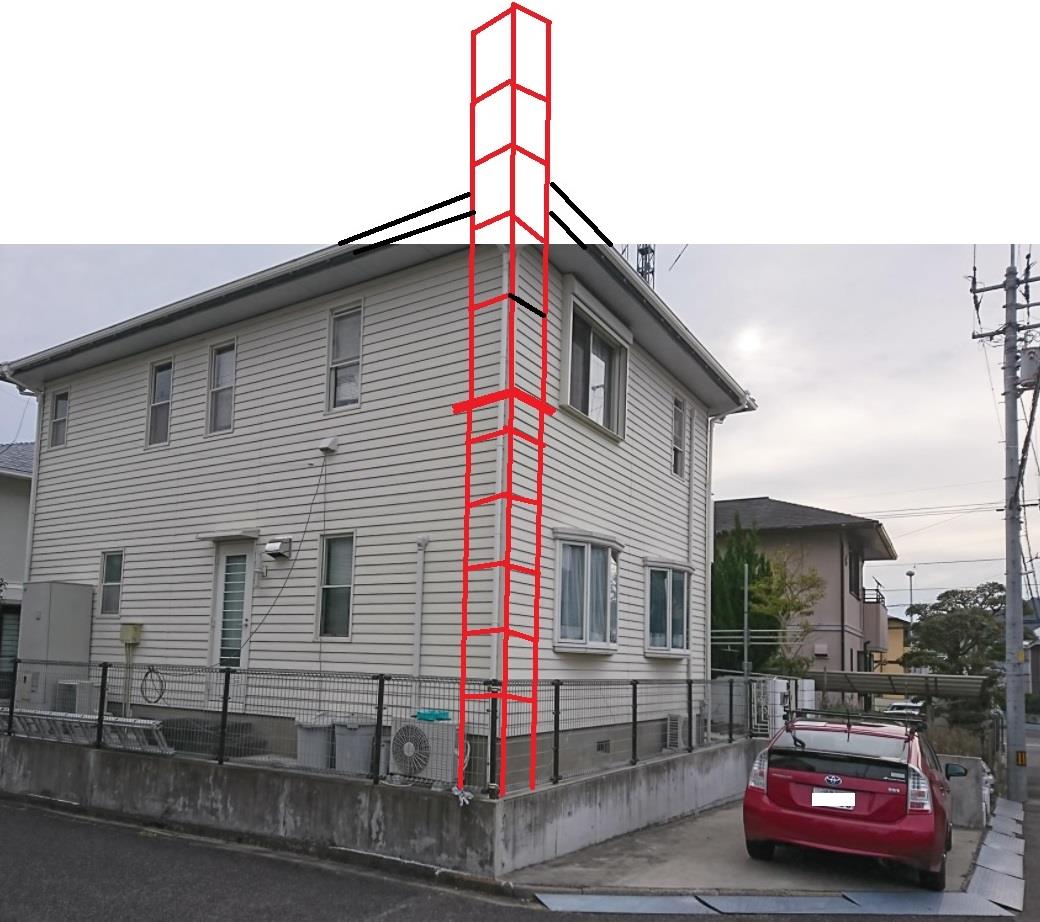

イメージはこんな感じ。

色々考えた結果、単管パイプ、その他もろもろの材料を見積もると結構な金額になることや、離れた場所での製作になるので現場合わせしにくい（基礎となるコンクリートが水平出ていない）などの理由で見送り。

人間が登れて製作と設置がしやすいものをと考えた結果、角パイプを使ったハシゴタイプにすることにしました。
鋼材カタログを見ると、手ごろな１００ｘ１００ｍｍの角パイプ（定尺６ｍ）、７５ｘ７５ｍｍの角パイプ（定尺６ｍ）があったのでこれらを組み合わせて使うことにしました。

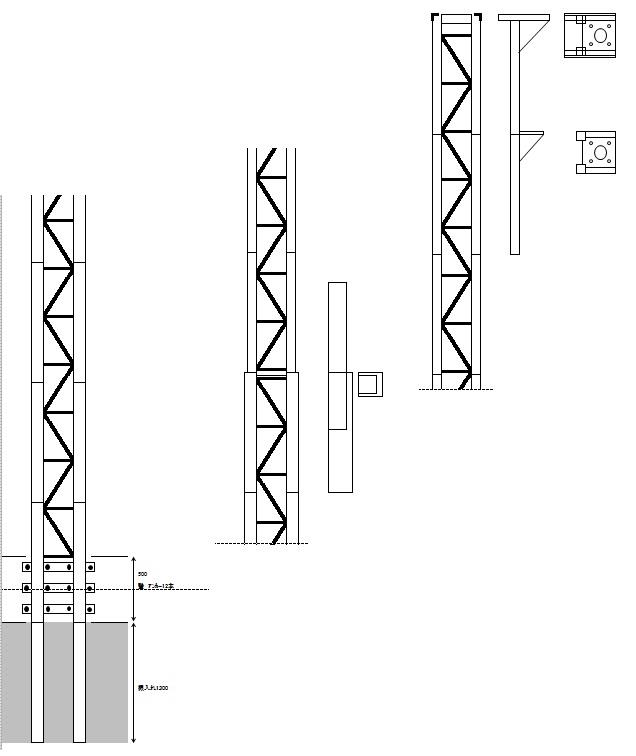

こんな感じ。

ハシゴタワーは駐車場に穴を掘って埋めます。
学生時代に電柱の根入れは全長の１／６と習いましたが、ある程度安全率も考慮されているんでしょう。
今回は１３００ｍｍぐらい根入れして、その上５００ｍｍの範囲でコンクリート部分にボルト止めしようと思います。
