今日は雨が降るのかなと思っていたけど、いい天気。
梅雨の晴れ間のこのチャンス、タワー移設のためアンテナを降ろしました。


今、上がっているのは上から、
１４４，４３０ＭＨｚのＧＰ
４３０ＭＨｚ八木アンテナ　スタック
１８ＭＨｚ３エレ八木アンテナ
７，２１，２８ＭＨｚ３エレ八木アンテナ

安全作業で下したいと思います。


ますは、７，２１，２８ＭＨｚアンテナから。
エレメントが長いのでタワーの上で分解して下に降ろしました。
なるべくタワーの上り下りが無いようにロープを使って降ろしたり、いろいろ工夫しながら作業をしました。


アンテナは再使用するので、ネジを落とさないように、アンテナを曲げないように慎重に作業しました。


１８ＭＨｚのアンテナも下りて、残すはＧＰと４３０ＭＨｚ八木だけ。

曇りだった空もだんだんと日が照ってきて暑くなってきました。
１２時前、やっとタワーから全てのアンテナを降ろすことができました。


ＧＰアンテナはファイバーが出るほどではないですが、チョーキングして手に白い粉が付いてきます。
４年も風雨にさらされてると無理もないでしょうか。


とりあえず、細かい解体はまたあとで。

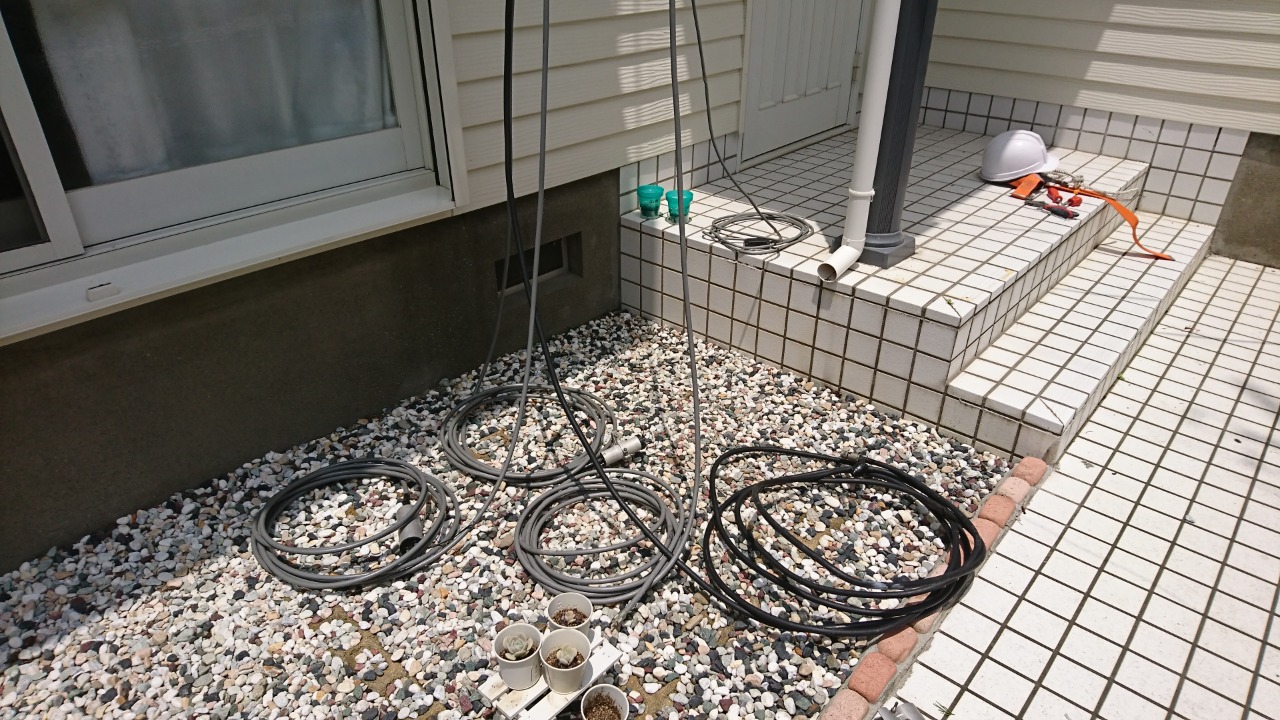

同軸ケーブルは防水して二階のベランダに保管します。


アンテナが無くなったのでしばらくは波も出せません。
ちょっと寂しい。

Ｖ，Ｕぐらい仮設でどこかに建てようかな。

休みの前の夜はテンション高め。

何をしようかと思っていたところ、思い出したのがＡＲＤＦ用ＩＤジェネレータの製作。
以前にローカルのＯＭさんに基盤を分けていただいていました。


ＩＤジェネレータとは、ＡＲＤＦの練習ができるようにＦＭハンディー機から符号を自動的に送出する機械です。
符号はＣＷでＭＯＥ、ＭＯＩ、ＭＯＳ、ＭＯＨ、ＭＯ５と送信されます。

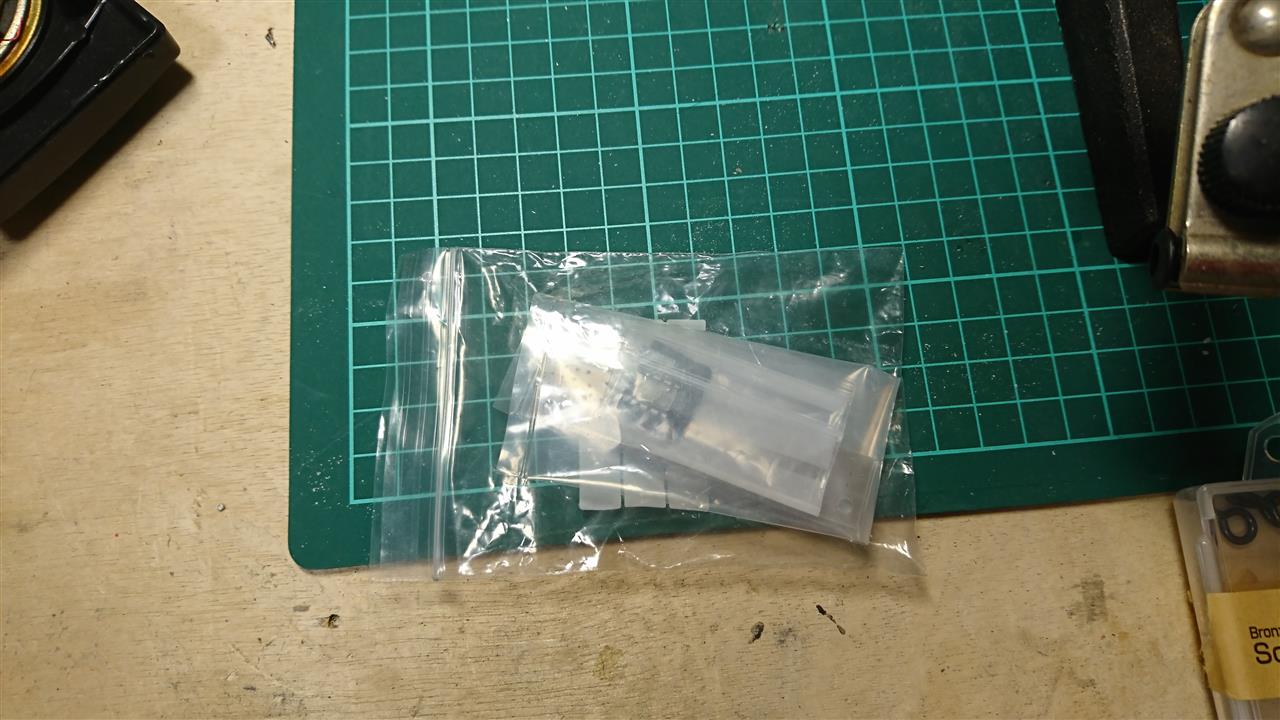

いただいたのは基盤とＩＣと水晶。

基板はハンドメイドですごくキレイに製作されています。
穴あけも大変だったかと思います。感謝！
ＰＩＣは最後に私のコールサインを送信するようにプログラムしてくれています。

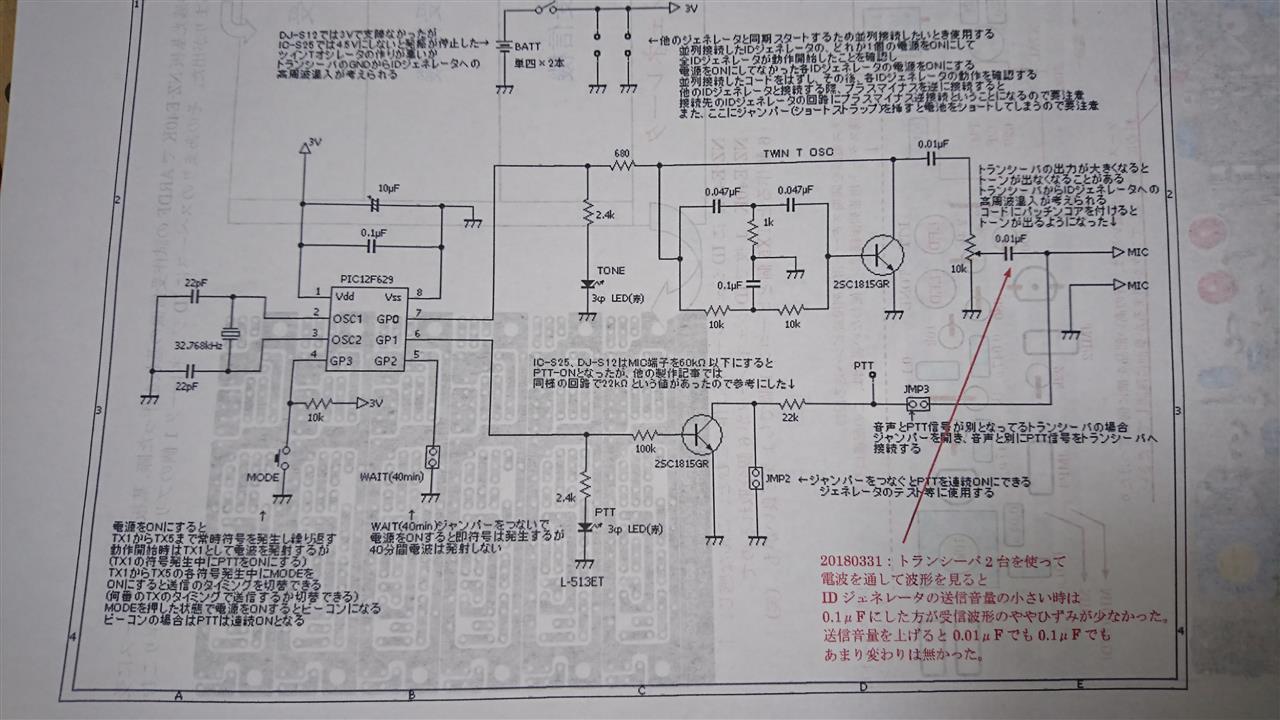

ＰＩＣで符号を作り、ツインＴ発振器の正弦波をハンディー機のＭＩＣに入れるという回路です。

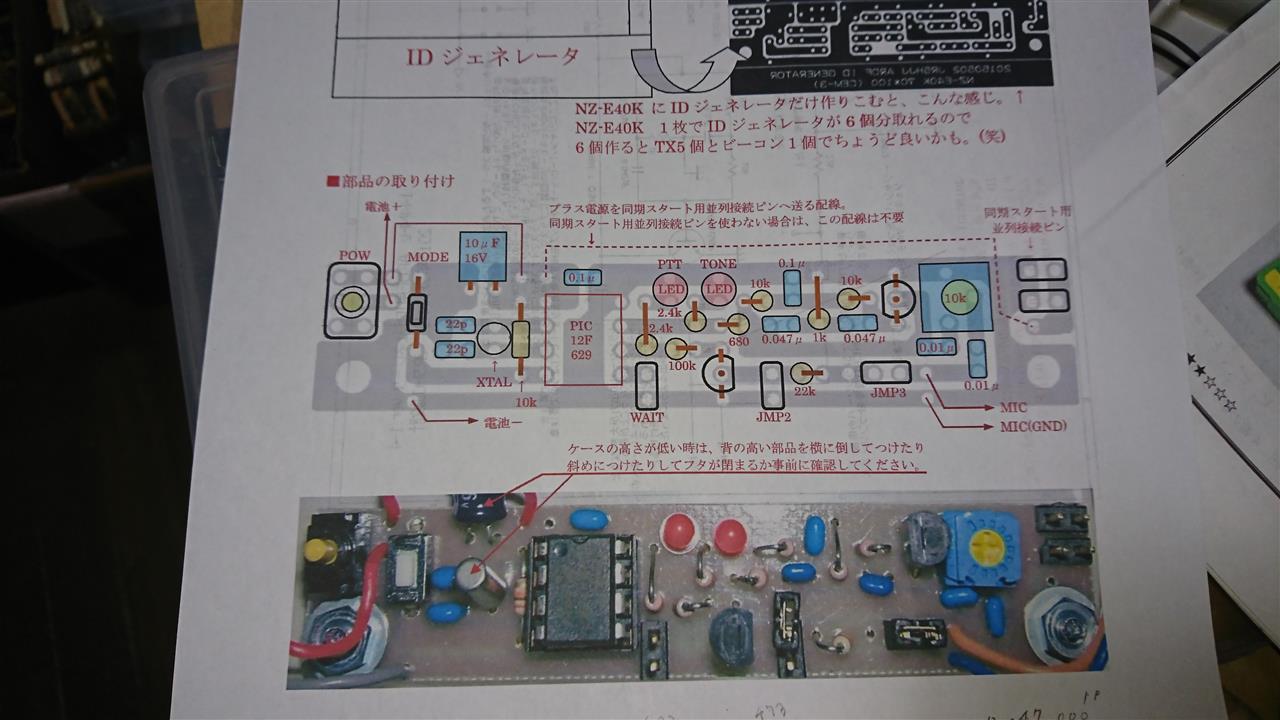

ＷＥＢ上に実体図もＵＰされていて至れり尽くせり。
分かりやすく製作ができます。

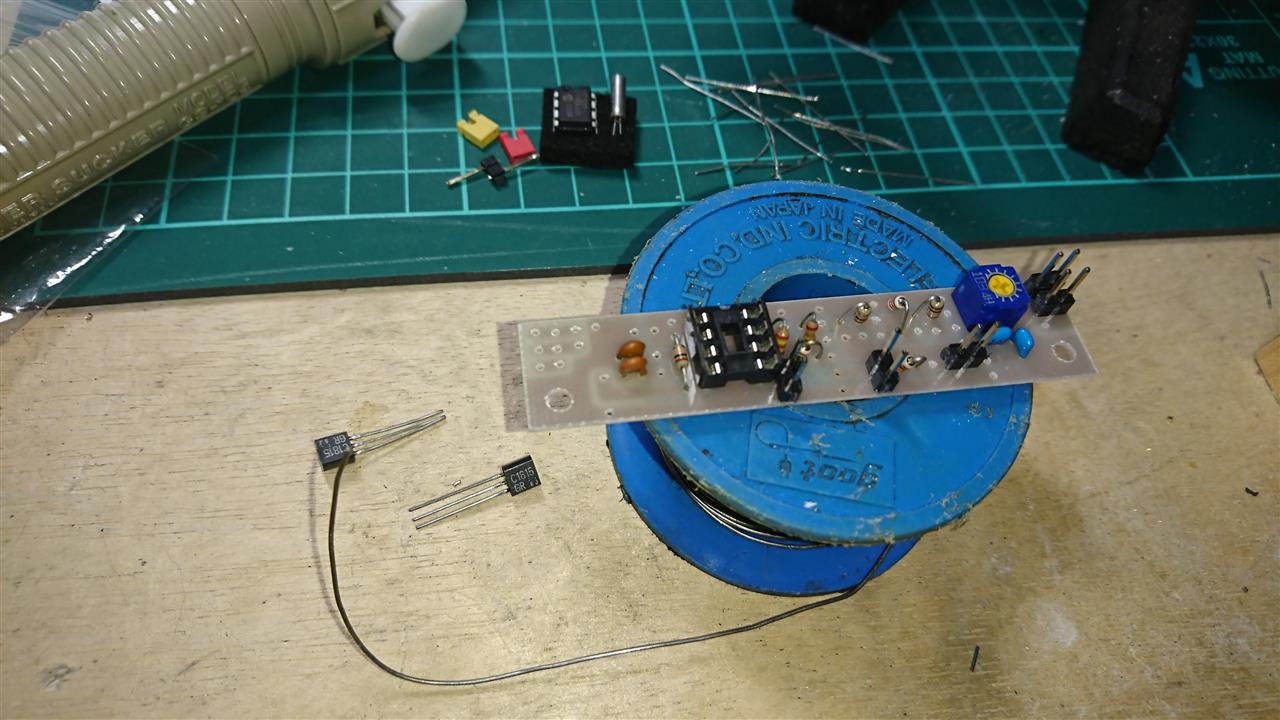

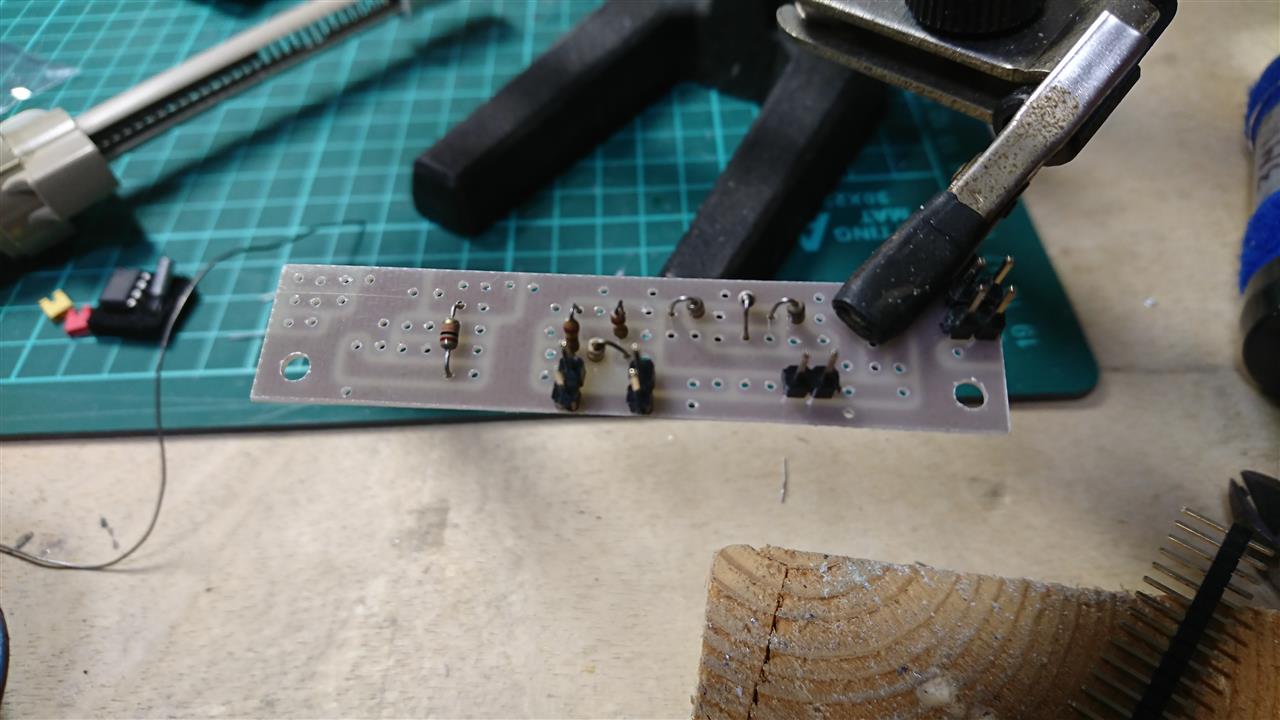

さっそく部品をハンダ付けしていきます。
思いつきで始めて、手持ちの部品だけで組んでいるため抵抗も近似値だったり、コンデンサの種類もバラバラです。


基本通りに小さい部品や熱に強い部品から。


ちょっとづつ出来上がっています。
２ＳＣ１８１５はグリーンを使用。

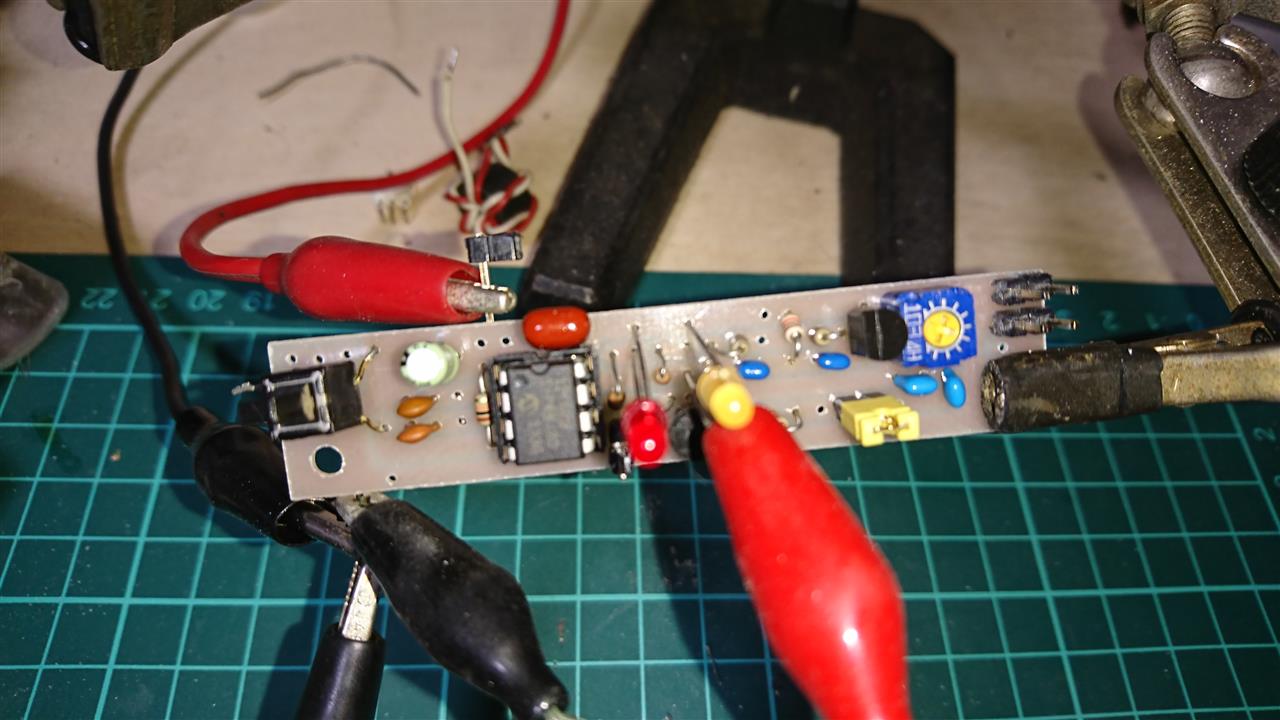

完成しました・・・・と、言いたいところですが、ケースに入れたいので今は仮組みです。
ＬＥＤの足も長く取り付けています。
スイッチも適当なタクトスイッチを取り付け。

安定化電源をつないで３ＶでスイッチＯＮ。
でも、ＬＥＤ光らない。orz

テスタで回路図を見ながら電圧をみると、ちゃんと来ている様子。
符号を出力しているのもテスタの針で確認できます。

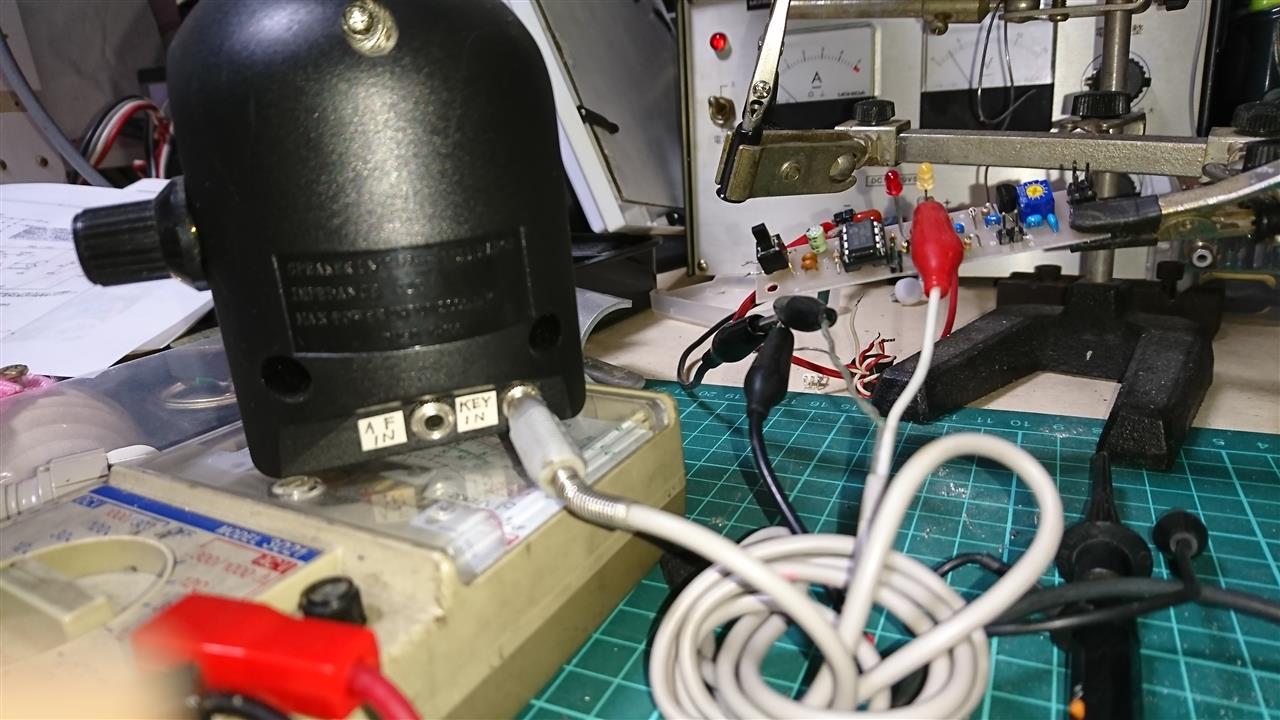

それではとモールス練習機（ダイソースピーカーに組み込み）をＰＩＣの出力につないでみると、ちゃんとＣＷが聞こえてきました。
私のコールサインも送出されます。(^^　
一安心。

あとはケースに組み込みと、付加装置になるので電管への変更届が必要。

正直、変更届を出すのが面倒です。
・・・・なのでダミーロードをつないで、漏れ電波を期待して使用するってのは怒られますかね！？

ワカマツのＣＱタワーＣＣＴ１２を解体するための道具を実家に取りに行きました。

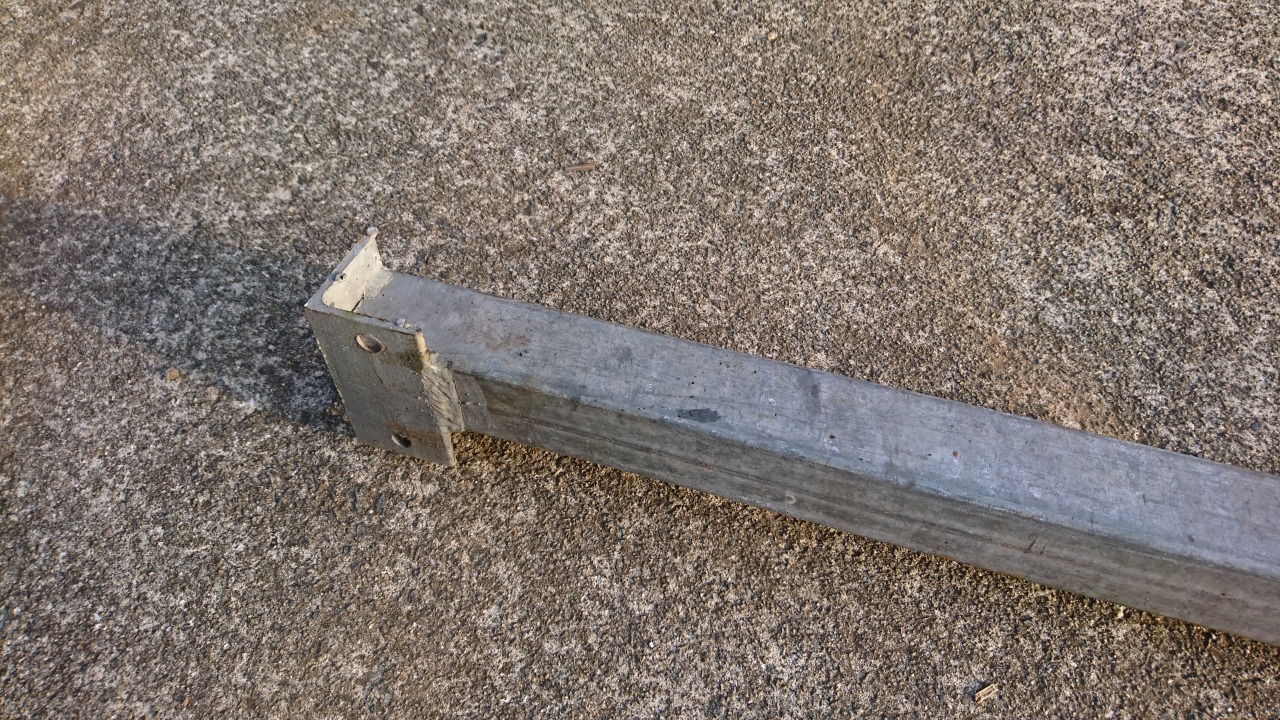

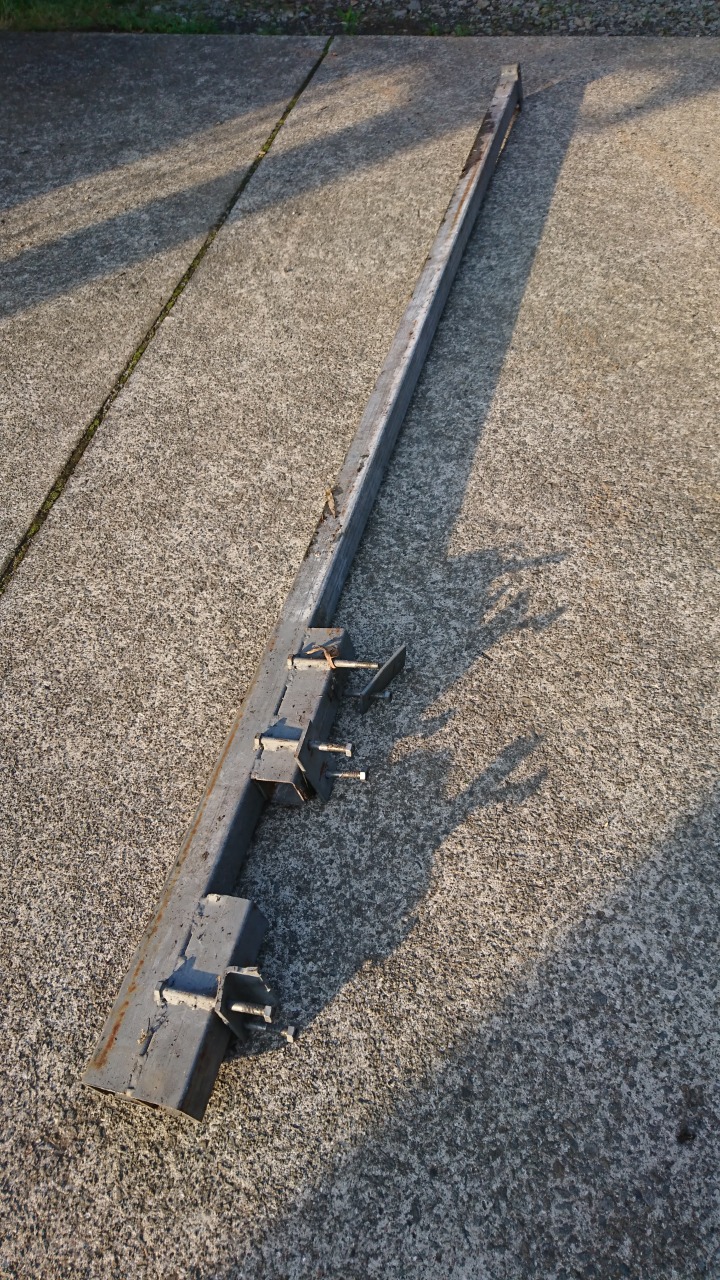

取りに行った道具はジンポールと呼ばれる竿。
４年ほど前、タワーを建てるときに製作したのですが、使い終わって適当にブチ放っていたのでどこに置いたか覚えていません。
こんなに早く使う日が来るとは思ってもみませんでした。

どこにあるかと探してみると、ありましたありました！

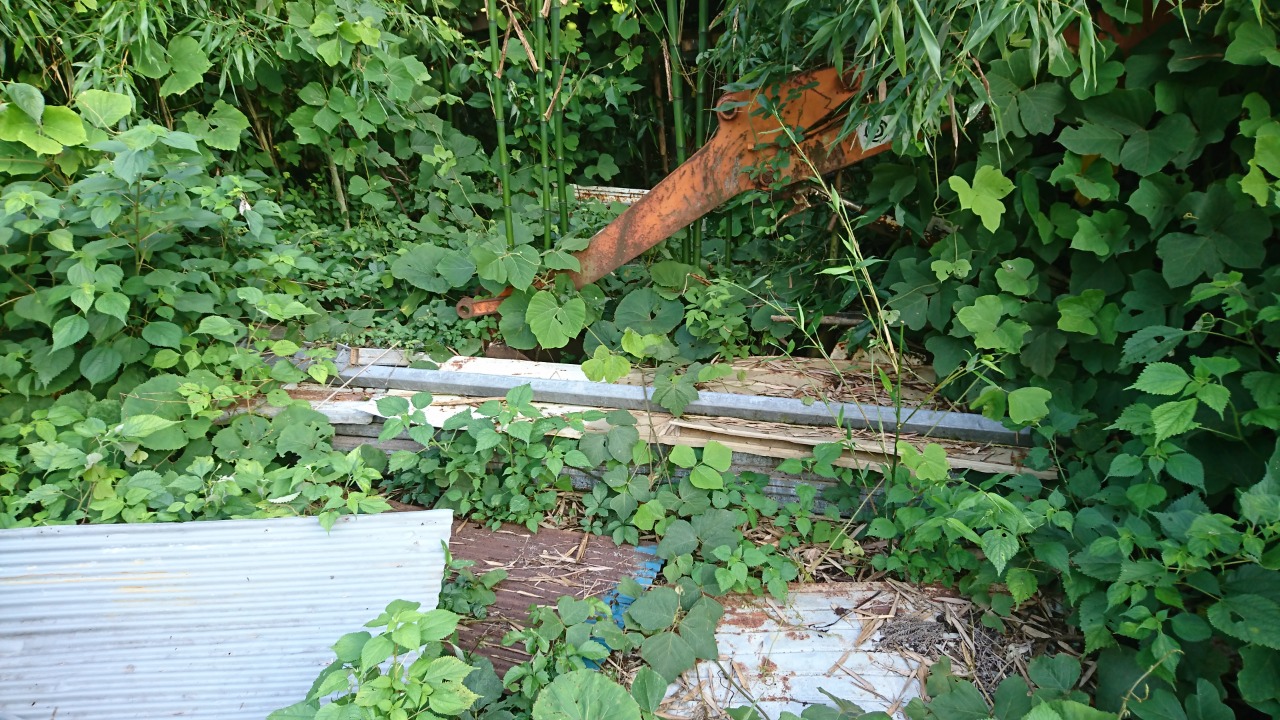

茂みの中に隠れていました。


錆びコツになってるかなと心配していましたが、意外とキレイでビックリしました。



溶接部分にはローバルを塗っていましたが錆びはほぼ無し、さすがです。


プリウスに積み込みました。
なんとか乗りました～。

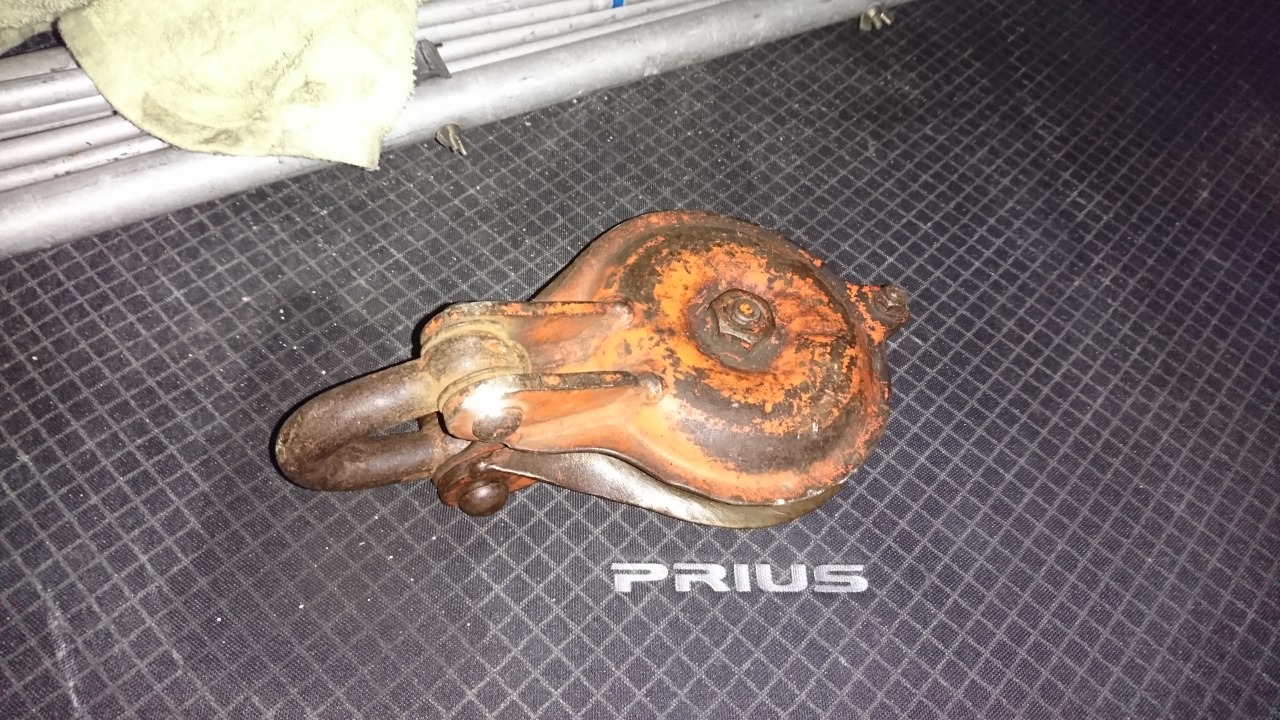

適当な滑車も借りてきました。

道具もそろったので、梅雨の合間に解体したいです。

先日、所属するクラブの総会を兼ねて６＆Ｄコンテストに参加しました。
美馬市にある標高４００ｍほどの宿泊施設での移動運用です。

１週間前は降水確率８０％でしたが、日ごろの行いが良いのかほとんど雨も降りませんでした。(^^


東を見るとこんな感じの風景です。
徳島市内まで一望することができ、ＦＢなロケーション。


さて、コンテストの前にはＯＭさんと５０ＭＨｚのアンテナ対決をしました。
それぞれが持ってきたアンテナを設置して聞き比べ。


私、クリエイト７エレ　八木アンテナ水平設置


ＯＭさん、ミニマルチ２エレ　ＨＢ９ＣＶ垂直設置

北海道からの信号を聞くと、断然にＯＭさんの２エレ　ＨＢ９ＣＶの方が強力に受信できます。
「やっぱり垂直のモンよ」「７エレはデカイだけやな～」とＯＭさんは誇らしげです。


私も完全に垂直とまではいきませんが、できるだけ偏波面を立ててみました。
確かに信号は強くなりました。

ＯＭ曰く、グランドウエーブでも垂直偏波の方が効果が確認できたよと。
しばらくはこの話題でマウントを取られそうです。ｈｉ


ちなみにＯＭのセットはこちら。


コンテストの方は２ｍで参加しました。

アンテナはマスプロのウエーブハンター１０エレを東向けで設置しました。
ＬＬＶさん、三脚ありがとうございました。m(_ _)m


私のセットはこんな感じ。

コンテストの方は、２１時から開始で翌朝の８時過ぎまでに
５６ＱＳＯ　１６マルチ

交信地域は、
09：長野　　19：岐阜　　20：愛知　　21：三重　　22：京都
24：奈良　　25：大阪　　26：和歌山　27：兵庫　　29：福井
31：岡山　　35：広島　　36：香川　　37：徳島　　38：愛媛
39：高知

楽しく遊ぶことができました。
その後、クラブでの集まりは解散となりました。


コンテストはまだ続いています。
せっかくなので吉野川市の高越山に移動して、５０ＭＨｚと４３０ＭＨｚでサービスすることにしました。


久しぶりの高越山。
ＣＢを運用されている方に出会いました。


アンテナはお手軽にモービルホイップ。


運用はこんな感じ。

５０ＭＨｚは３５局にサービス
交信地域
101：札幌　　102：旭川　　104：函館　　106：釧路
19：岐阜　　21：三重　　24：奈良　　25：大阪　　27：兵庫
31：岡山　　36：香川　　37：徳島　　38：愛媛　　47：沖縄

４３０ＭＨｚは１４局にサービス
交信地域
22：京都　　24：奈良　　25：大阪　　27：兵庫　　29：福井
31：岡山　　35：広島　　36：香川

楽しく運用することができました。

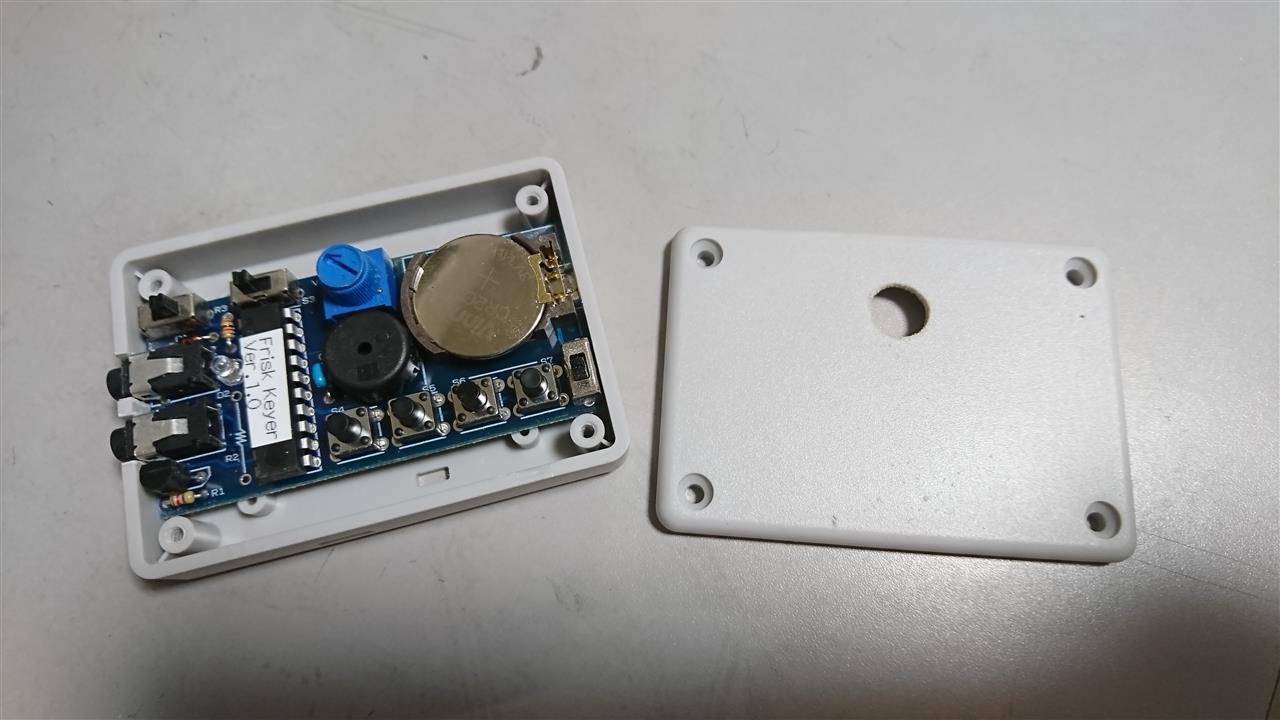

今日は、フリスクキーヤーのケーシングをしています。

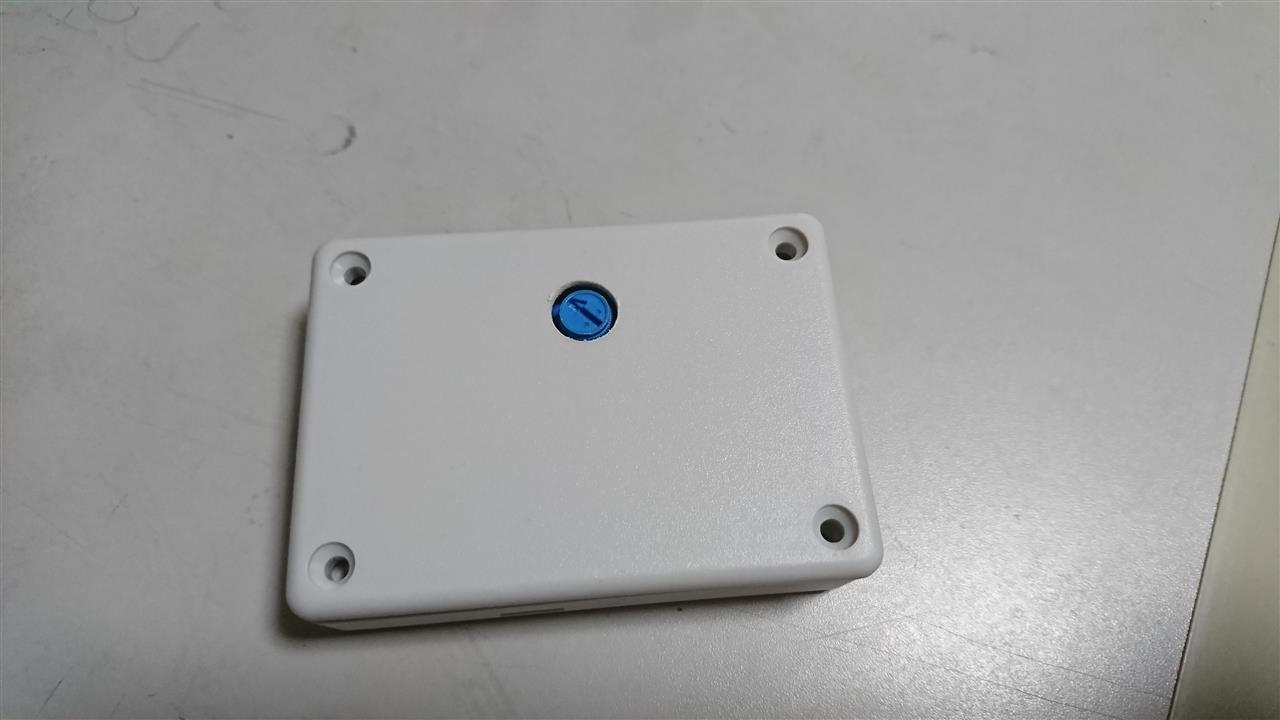

まず、スピードのボリュームに合わせて基準となる穴を開けます。


現物合わせで穴あけしましたが、まぁまぁボリュームの位置に穴あけすることができました。
ヤスリで若干の修正を加えました。


キットに添付されていた型紙シールを貼り付けます。
この型紙に合わせて穴あけすればピッタリ合うハズ！


ハンドリーマとやすりを駆使してゴリゴリやります。
ひたすら無心に削ります。
４３０ＭＨｚでローカルさんが呼んできたのも無視して削ります。ｈｉ


そこそこの位置に合わせて穴あけできました。

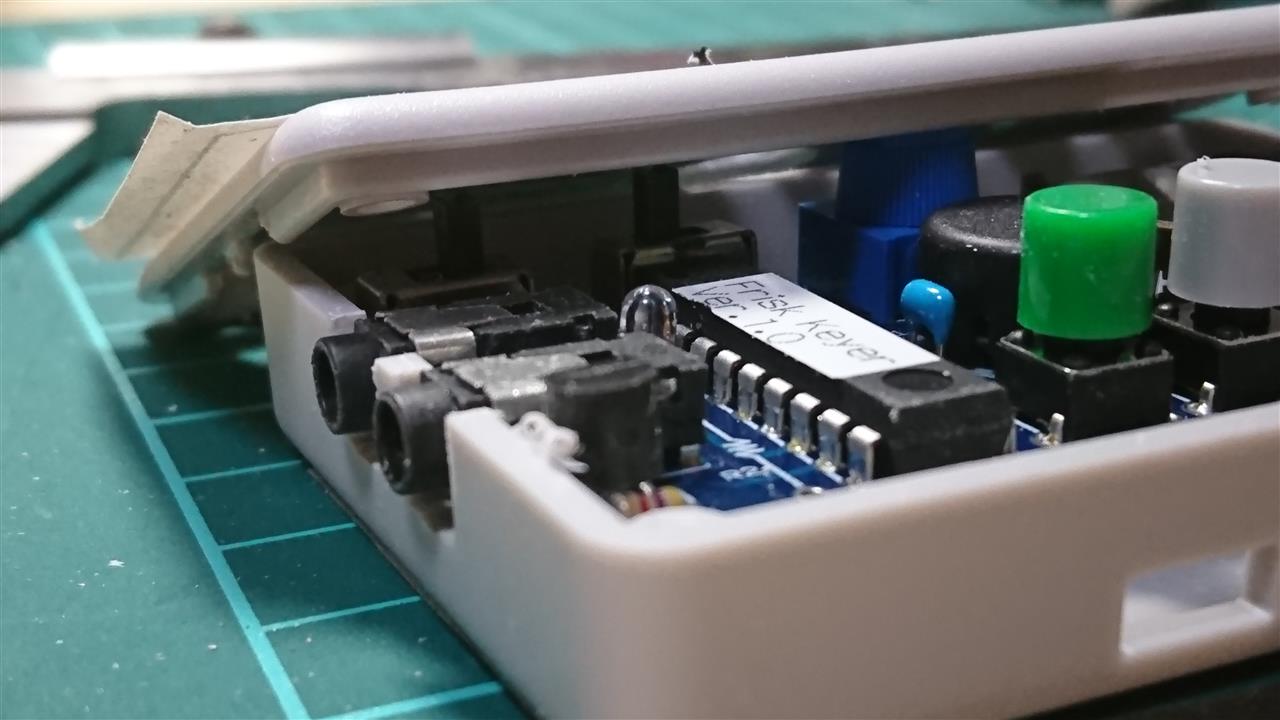

でもフタがちょっと閉まらない。
よく見ると、、、、

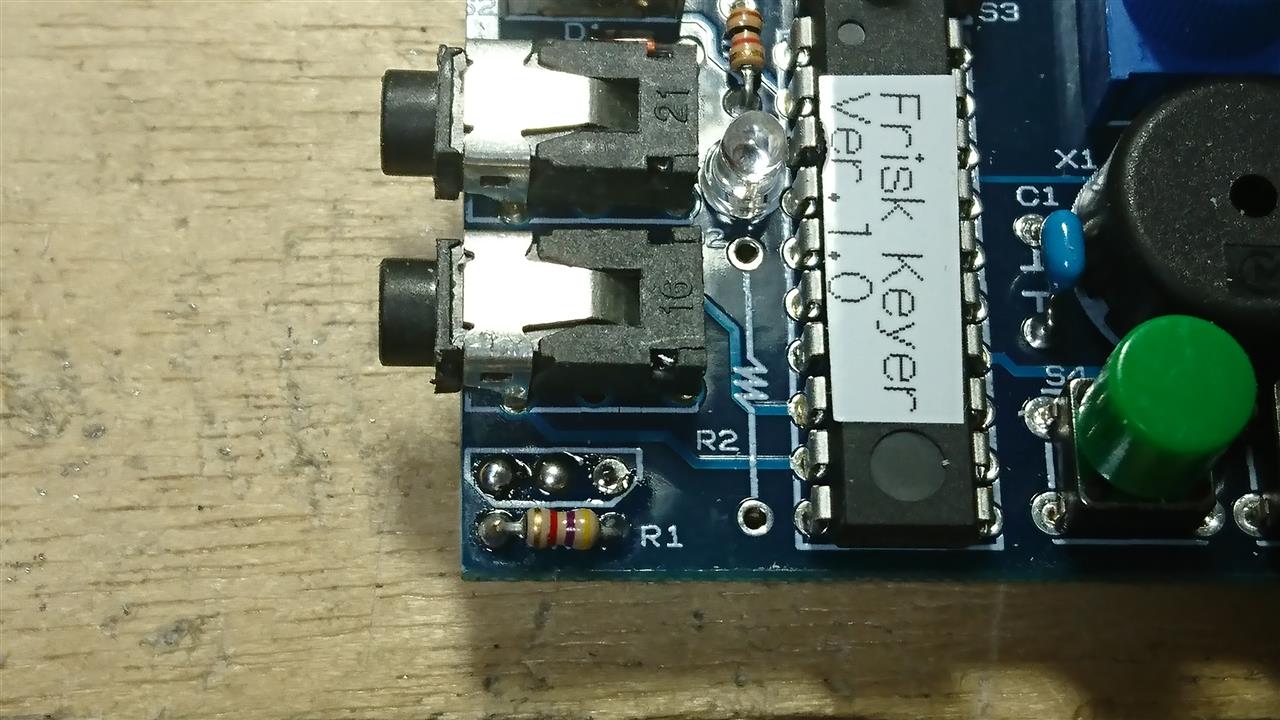

２ＳＣ１８１５の頭が干渉しています。

ということで裏にお引越し。


スルーホールだったのでハンダ付けも効いて、トランジスタの引っ越しもスムーズにいきました。


ピッタリふたが閉まりました。
気持ちいい。


とりあえずケーシング終了。
「ＯＮ」「ＯＦＦ」とかその他の表示はテプラで作ろう。


変なところに穴が開いているのはジャンクケースのためご愛嬌。


タカチ　ジャンクケース、３個目完了です。
右から、「初歩のラジオ　赤外線リモコン送信機」、「ＱＲＰ電力計」「フリスクキーヤー」
