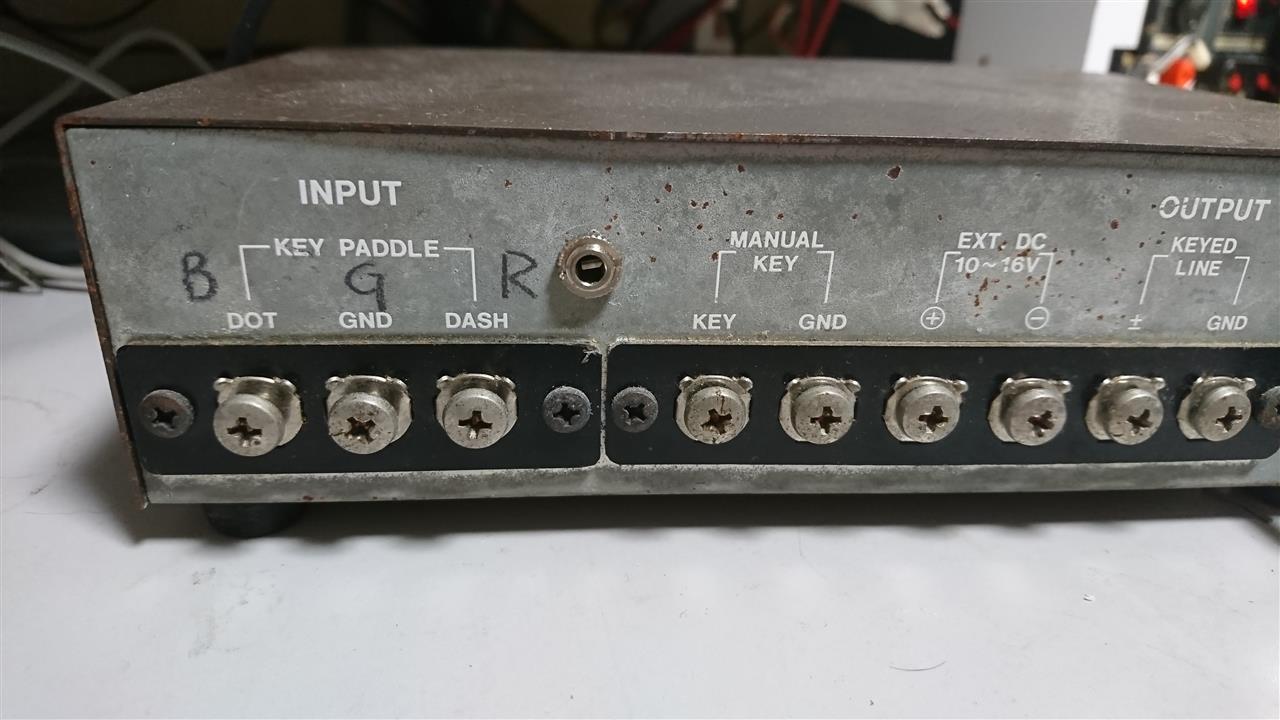

今朝、出勤前にＫＡＴＳＵＭＩのキーヤーの背面に穴あけをして、３．５ｍｍのステレオジャックを取り付けました。


これで脱着が簡単になりました。


さて、フリスクキーヤーですが、息子は喜んで遊んでます。

フリスクキーヤーにＣＷインベーダーズをつないで欧文モードでチャレンジしました。

最初はエレキーに慣れていない様子で悪戦苦闘していました。

１面もクリアできずにいましたが、数回やっているうちにコツをつかんで、３面までいけました。
ただ、縦振り電鍵では１８面までいけた自信があるためか、「エレキーは使いにくい」と言っています。(^^;

練習あるのみ、がんばれー。



※ちなみにフリスクキーヤーは３．５ｍｍのプラグが干渉して２本同時に刺さらないので、片方のカバーを外して接続しました。

息子は毎日、学校から帰ってきたらフリスクキーヤーを使って遊ぶと思われます。

ＫＥＮＴのパドルを壊されたくないので、代わりにこのパドルをあげました。

１００均マウスパドル

以前、モービル用に作った物ですが、最近使ってなかったのでちょうど良かったです。
壊されても全然惜しくもありません。


フリスクキーヤーにはやっぱりケースが欲しいところ。
基板むき出しではそのうち壊しそう。

カバンの中にはフリスクのライバル、「ミンティア」がありますが、ちょっとサイズが合いません。
（ミンティアのケースは薄い）

そういや手ごろなケースを持ってたなと、
以前、ジャンクのケースを買ってたのを思い出しました。

コイツ。



基板が若干大きくて入らないので１．５ｍｍほどヤスリ掛けして削ります。

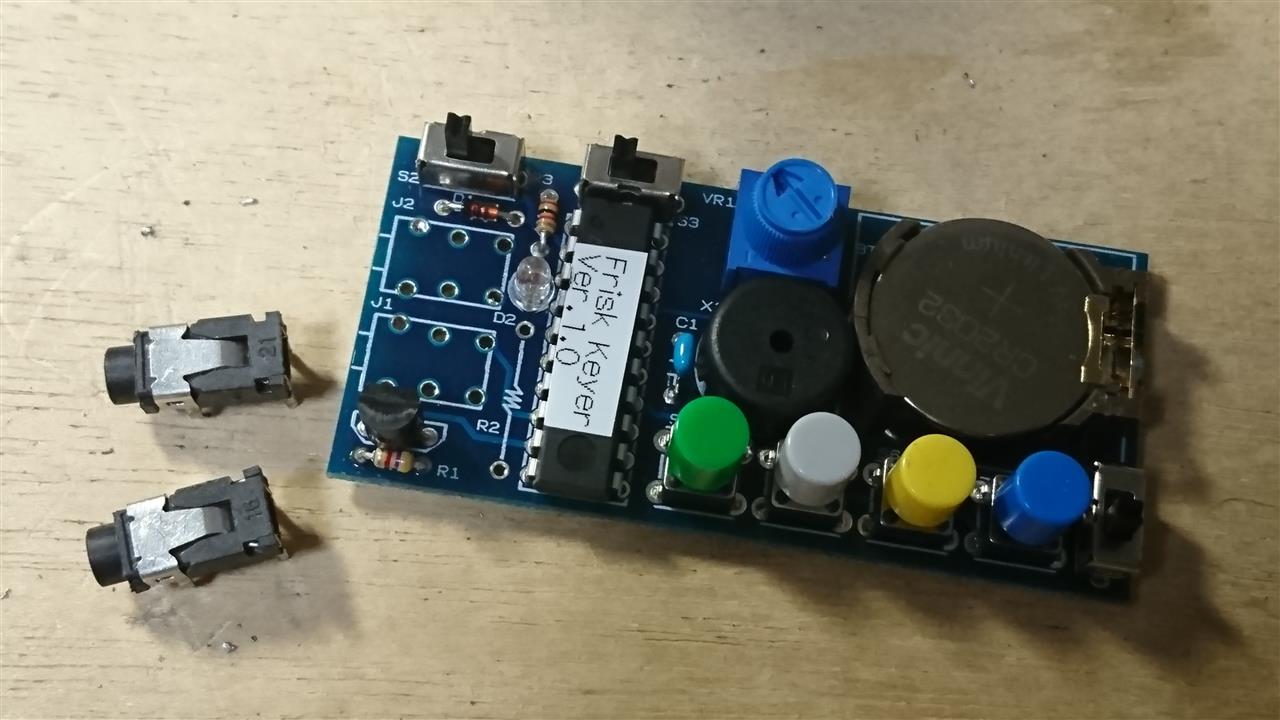

削りやすくするため、いったんジャックを外します。


ヤスリでゴリゴリ。

やむなく一部パターンを削ってしまうので、ジャンパ線を配線しました。
基板はヤスリで簡単に削れます。削りすぎないように慎重に作業をします。


とりあえず、ケースに納まりました。


横から見るとこんな感じ。
スイッチの飛び出し量も適当で、蓋に穴あけ加工をするとちゃんと操作できそうです。

今日は遅いので、上蓋加工はまた明日。

息子がもらった４ｃｈキーヤー
一緒に少しだけ作りましたが、
最近、私が仕事の帰りが遅かったりでそのまま放置していました。

週末に６＆Ｄコンテストがあるので使ってみようかなと、勝手に作っちゃいました。(^^;
※４ｃｈメッセージメモリー付　超小型キーヤー、名称が長いので以下フリスクキーヤー



基本通り、小さな部品からハンダ付けしていきます。
部品点数も少ないのですぐに組みあがりました。
１５分もあれば作れるんじゃないでしょうか？


電池を取り付けたら完成です。



さて、家にはこのパドルしかありません。
学生時代に買ったＫＥＮＴのパドル。
イギリス製のキットでした。


エレキーはＫＡＴＳＵＭＩのＥＫ－１２９を愛用しています。
このエレキーがフリスクサイズになるとは恐るべし時代の進化。
（・・・というか、頒布者さんの技術力）


さて、ＫＥＮＴのパドルとはこんな感じでつないでいます。
ほぼ外すことが無いので、矢型の端子でネジ止めしています。

フリスクキーヤーはパドルを３．５ｍｍのステレオプラグで接続します。

さっそく適当な配線を作ってキーイングしてみました。
いい感じ。

さらにボタンを押すと、
緑：ＣＱ
灰：ＵＲ　５ＮＮ
黄：７３
青：ＶＡ　Ｅ　Ｅ
とキーイングしてくれます。
自分の好きなように録音もできるみたいです。

何分か放置していると、「トトト」とブザーが鳴って、オートパワーオフしてくれます。
これは嬉しい機能です！


さて、この際、ＫＡＴＵＭＩのキーヤーも３．５ｍｍのステレオプラグで接続できるようにしたい・・・。

フタを開けました。


端子ウラから配線を引っ張ってきて、イヤホンジャックをつけるってな寸法。
そんなに難しくはありません。



動作確認、ＯＫです。

パネルの穴あけ固定は、夜も遅いのでガリガリやると近所迷惑。
なのでまた明日に持越しです～。
