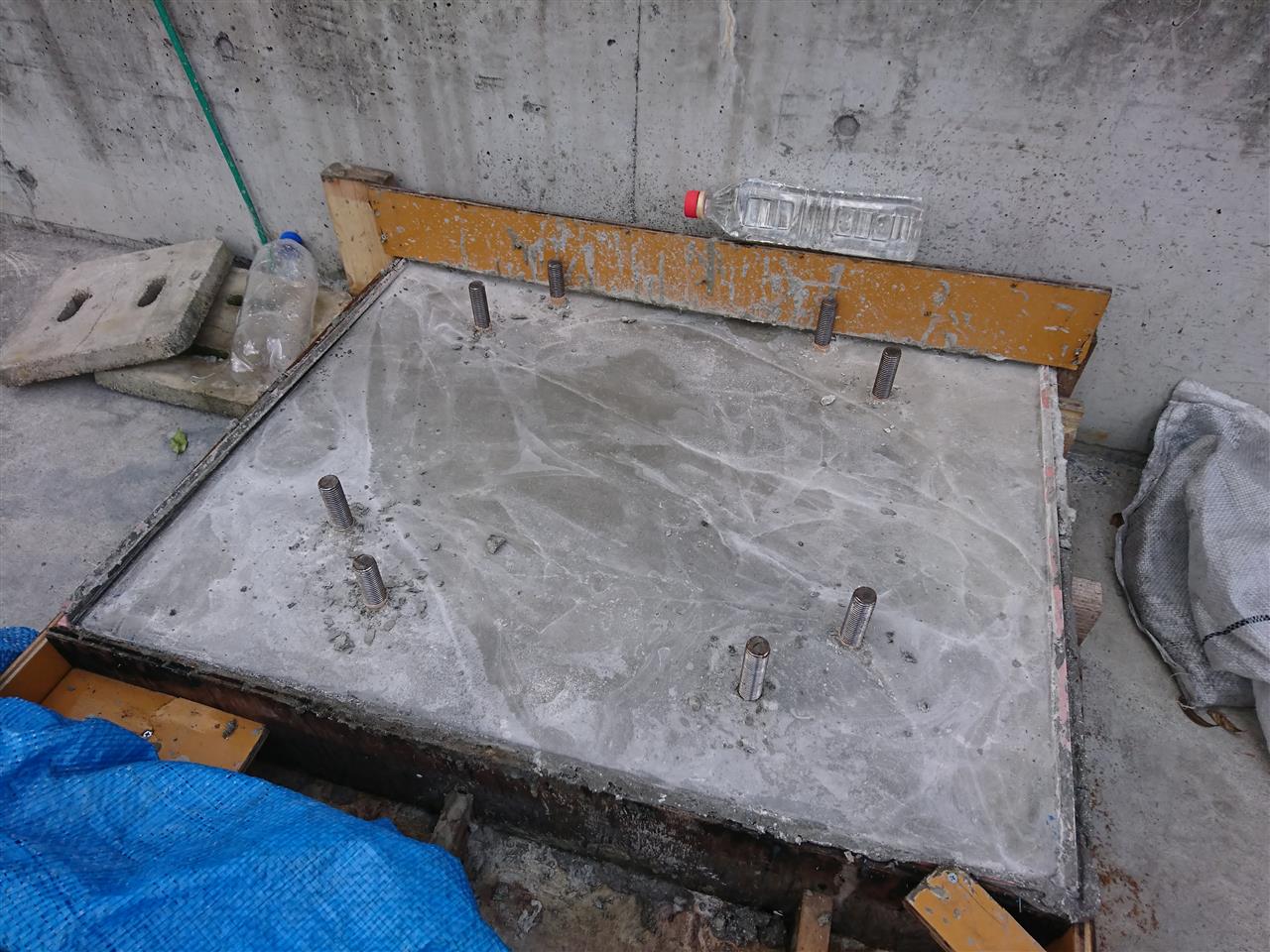

コンクリートを打設して４日経ちました。


水をかけた方が強度が出やすいとのことで、なるべく水をかけています。

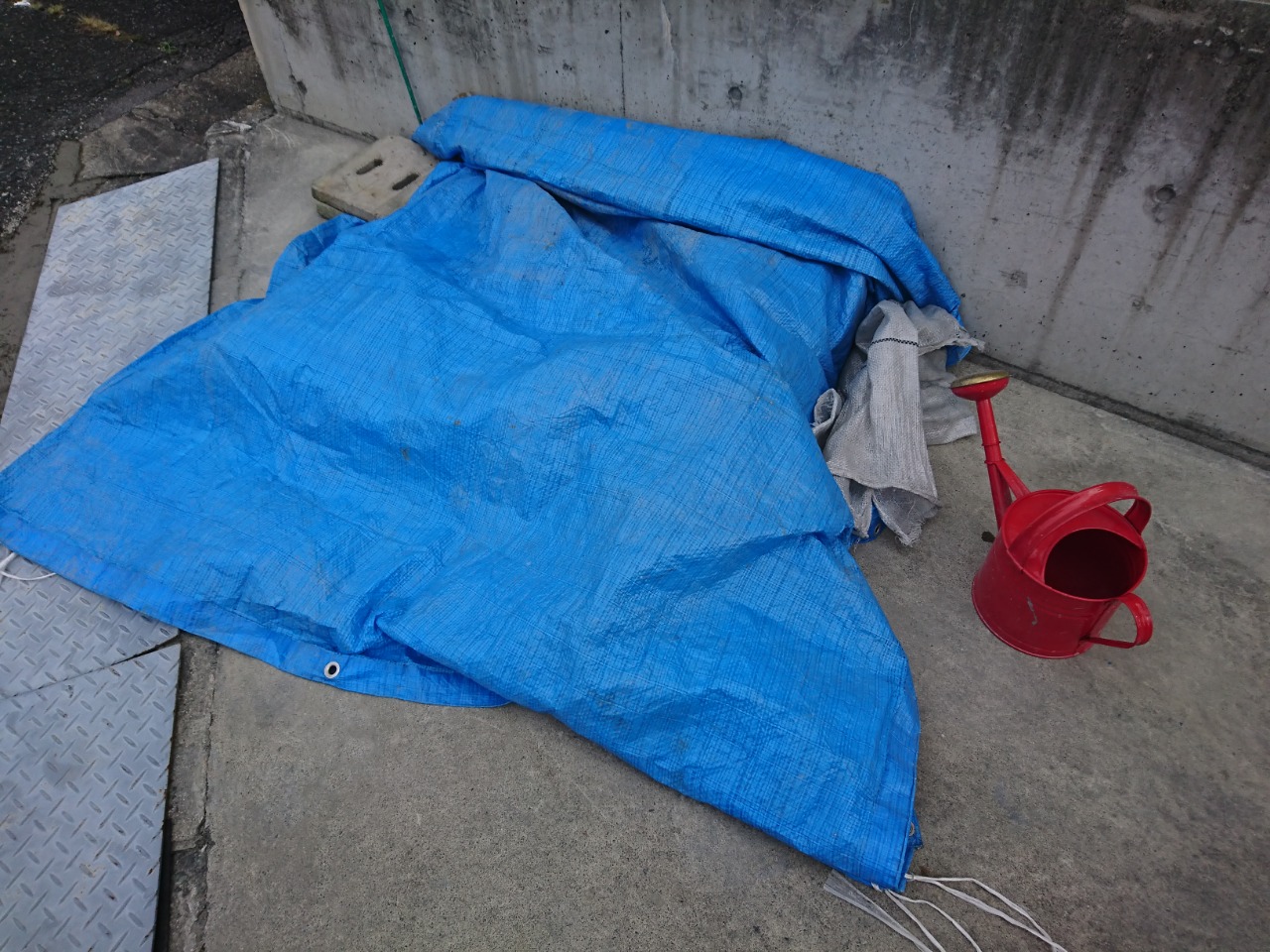

そして、乾燥をふせぐためブルーシートをかぶせています。


どうも水をたっぷりかけておいてもすぐに乾燥するようです。


できるかぎり朝、晩に水遣りしています。
娘にも学校から帰ったら水をかけるようにお願いしてあります。

型枠をもうちょっとカサ上げしておいて、水たまりになるようにしておけばよかったなと、今さらながらに気が付きました。

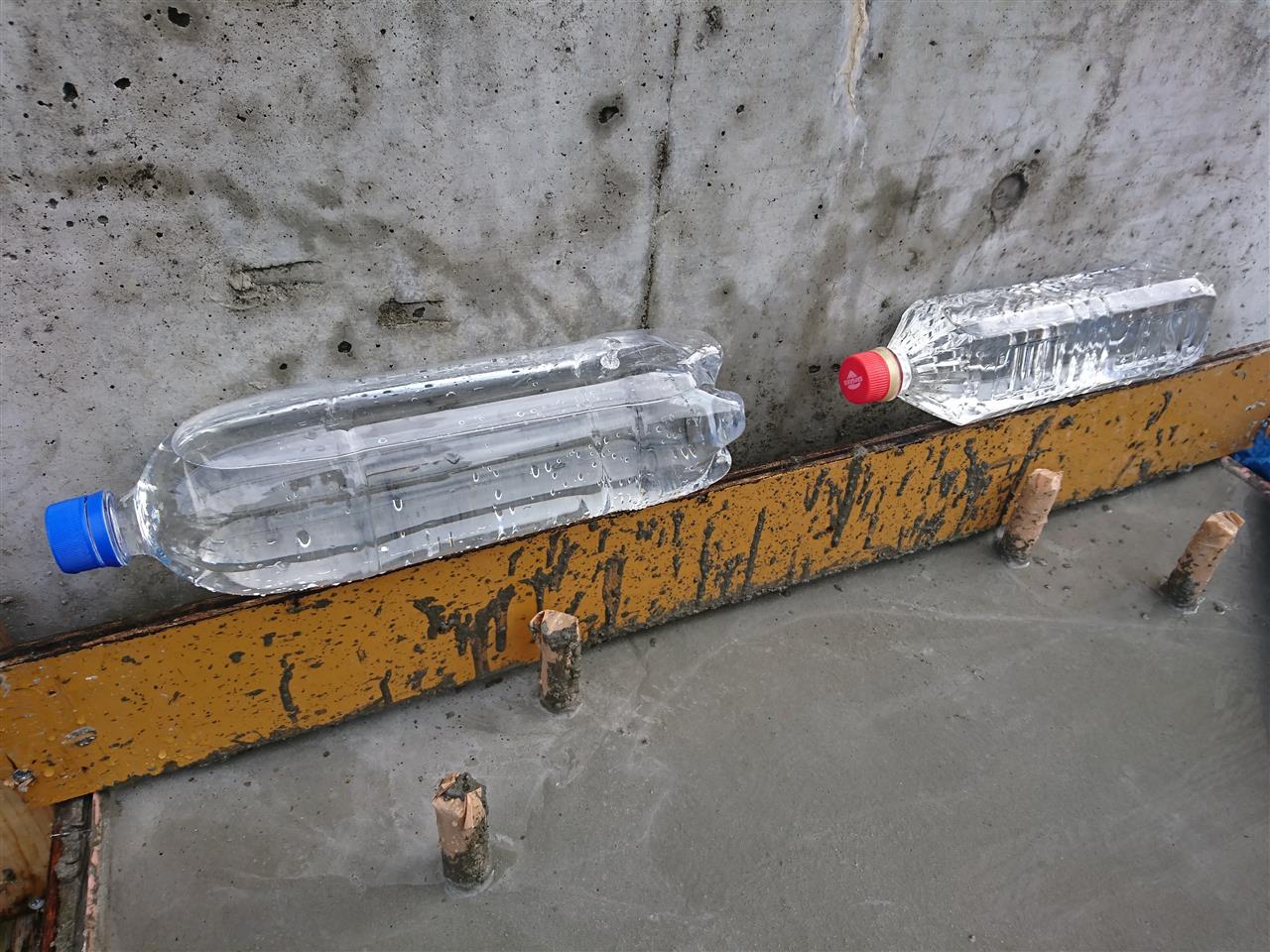

なるべく水をかけられるようにと、ペットボトルの散水器を作ってみました。
ちょっとずつ水が出るように、エア抜き穴を画鋲で調整します。
効果のほどは疑問です、気休め程度でしょうか。


アンカーボルトのネジ部に撒いていたガムテープを剥がしました。



一部、コンクリートの中に埋もれてしまっていますが、まだコンクリートも柔らかいのでタガネでハツって取り除きました。

今回、失敗したなーと思った部分があります。
アンカーを最初にさび止め塗装しておくべきでした。


しかたがないので今さらネジ部をジンク塗装。

とうとうこの日が来ました。
今日は生コンの打設です。


天気予報では降水確率が２０％でしたが、空を見るとどんよりとした雲があり、雨が降らないかちょっと心配。


生コンは、前にタワーを建てたときに来てもらった市内の業者さんに頼みました。
シロウト相手にも親切に対応してくれてたので、ぜひ今回もお願いしたいと思っていました。
生コンが余った場合は処分代としてお金を取られる業者があるそうですが、ここはそのまま持ち帰ってくれます。「余ったら庭に撒いて～」とお願いできたらいいんでしょうが、残念ながら我が家にはそんな庭はありません。

コンクリートは施工書の指定通り、
呼び強度１８、スランプ１８ｃｍ、粗骨材最大２０ｍｍ、セメント記号Ｎで作ってもらいました。




駐車場の片づけをしました。
このスペースに入ってきてもらえればそのまま生コンを投下してもらえるかなと。

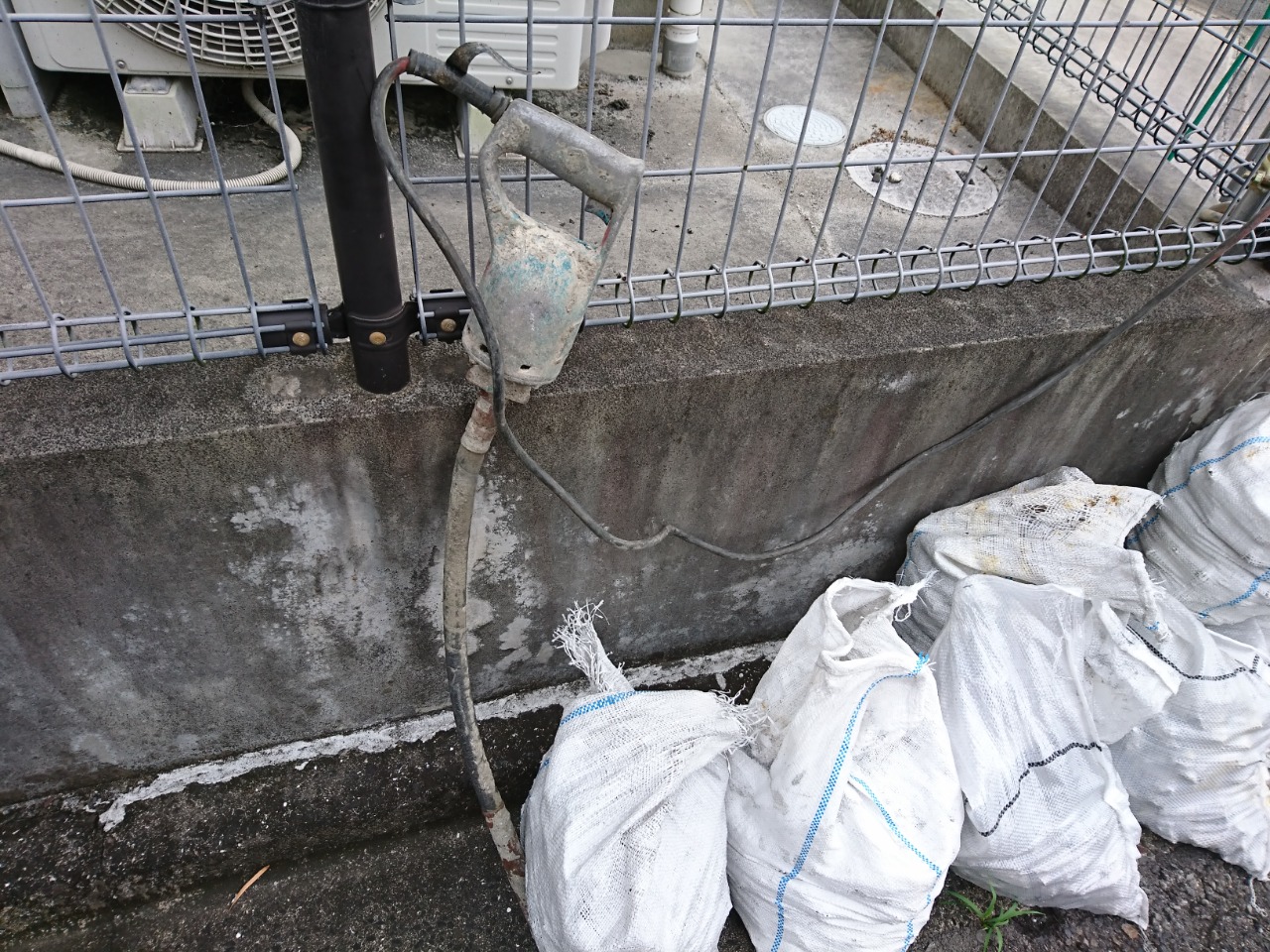

実家からバイブレータを借りてきています。
バイブレータが届かない奥の方は自作したショウセンで突きまわします。

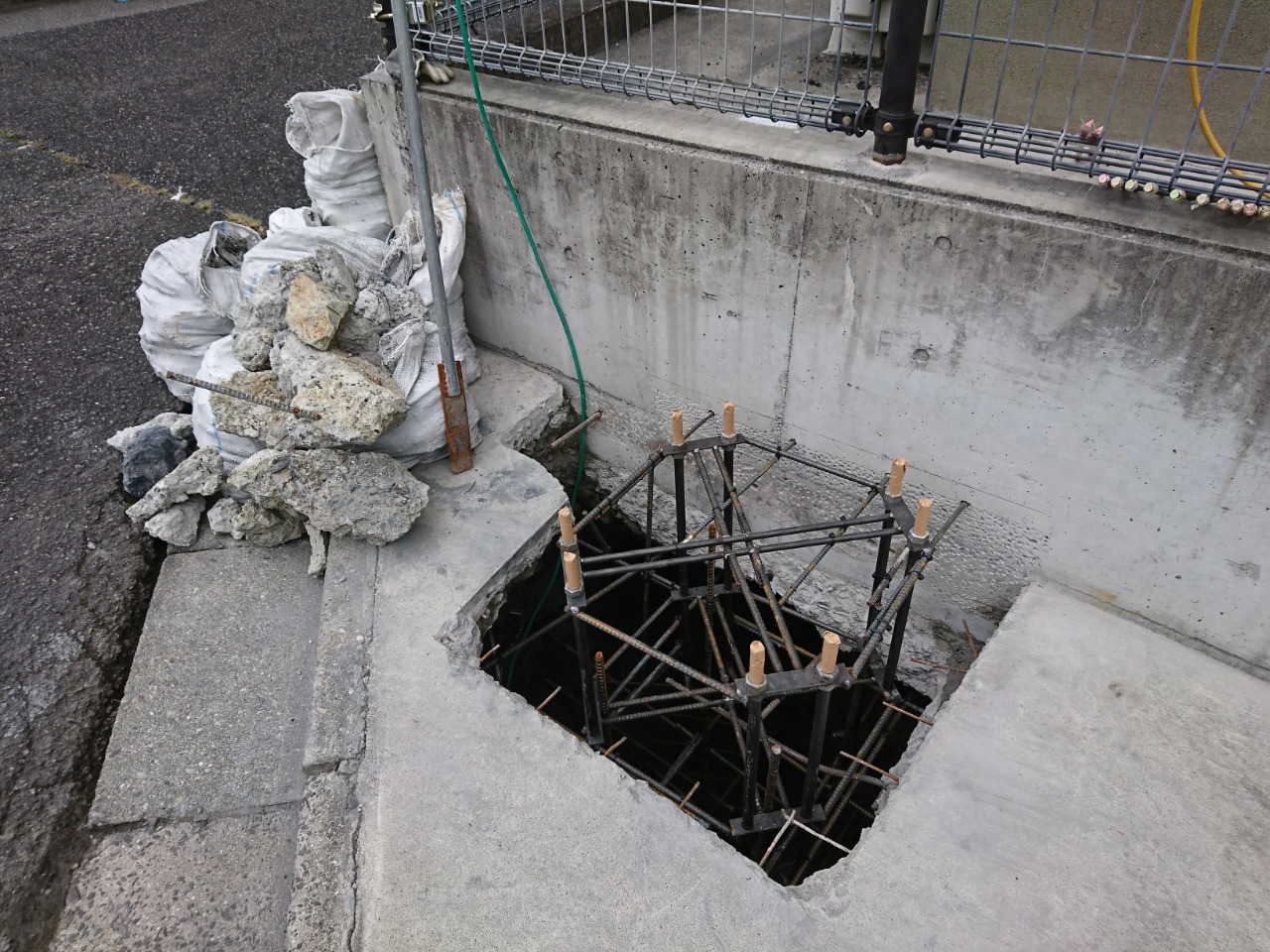

土間コンをハツったコンクリートガラも一緒に入れます。
土嚢袋に入れてすぐに投入できるように準備してあります。
なるべく地中深くで生コンと混ぜるべく放り込みたいです。


１４時配達とお願いしていましたが、２０分早く来てくれました。
準備はＯＫなので簡単な打ち合わせをして早速作業にかかります。

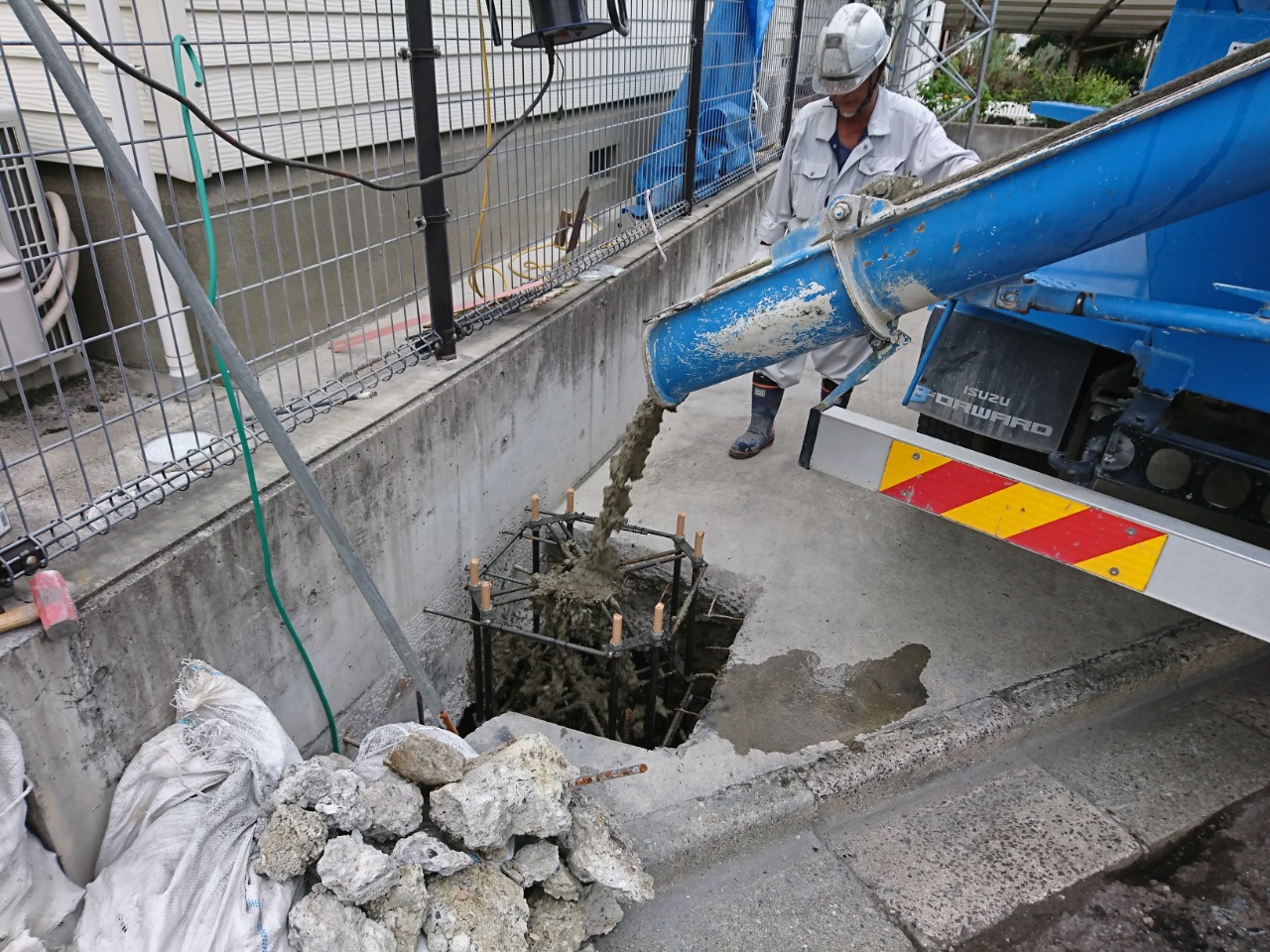

生コン投入。


適当なときにストップしてもらって、コンクリートガラを投入。

開口部はご覧の通りですが、地中は広いのでエアが噛まないようにショウセンで、ぐるり外周を突きまわします。

もう必死なので写真は少な目。hi


生コンがある程度入ったら、土間コンに差筋アンカーを打ち込みます。
このぐらいになったらバイブレータも使えるのでエア抜きが楽です。


さらに入ったら、型枠をセット。
型枠はコンクリート釘で地面に固定します。

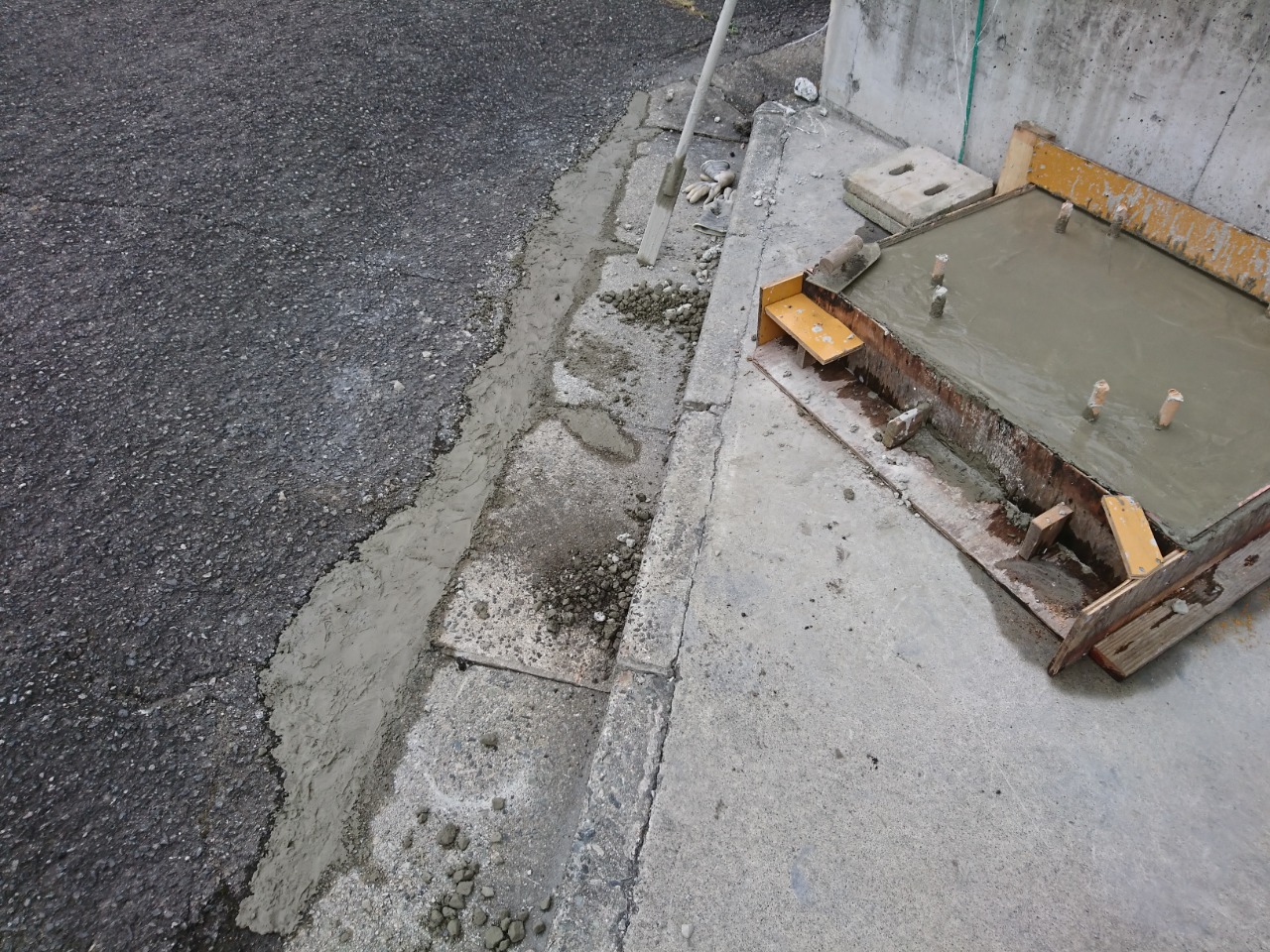

ついでに道路のアスファルトの切れてるところを補修。
土がたまってるので雑草が生えて大変でした。

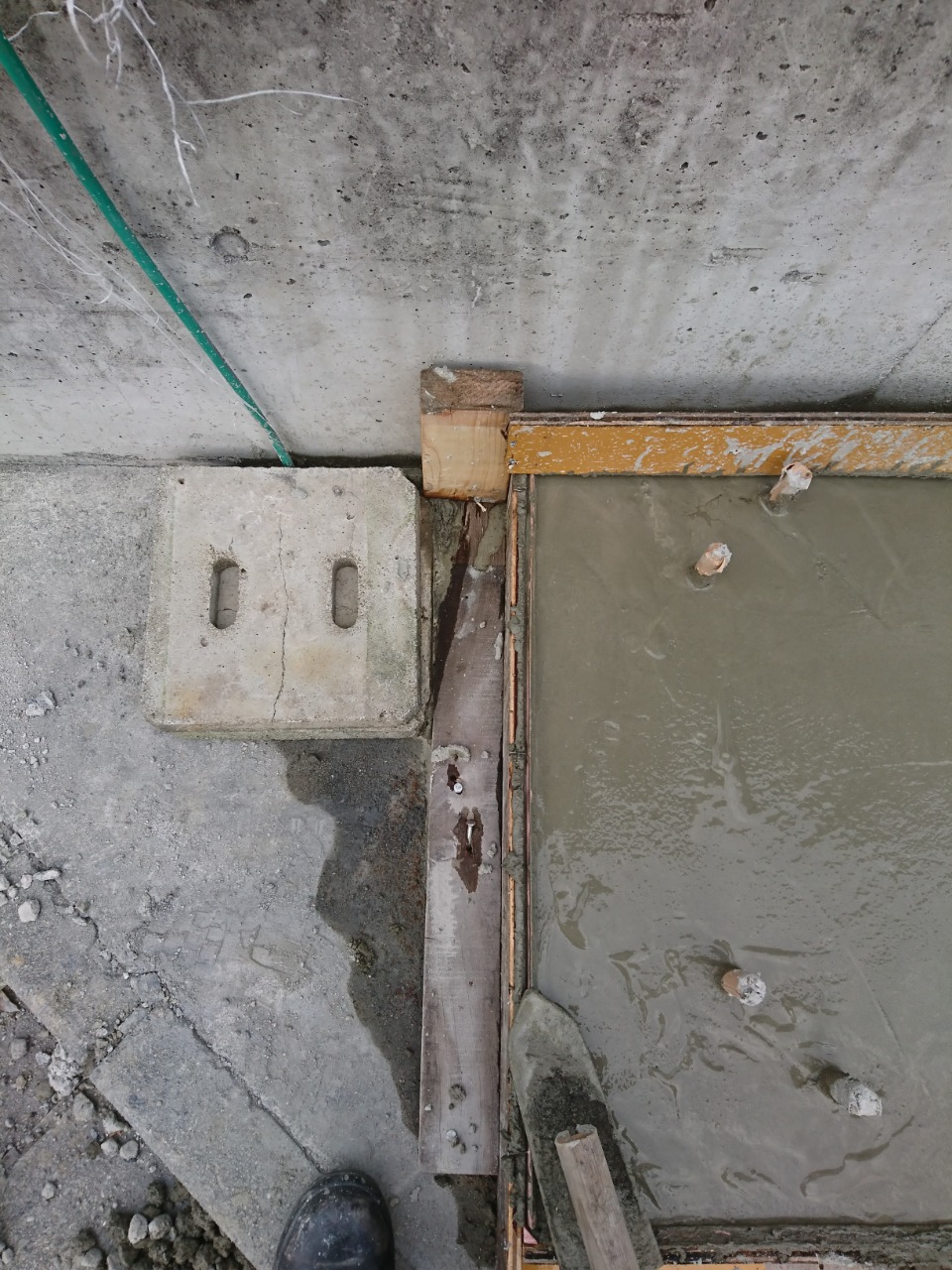

バイブレータをかけたら、型枠部分のコンクリ圧がかかって、予想通り押さえてないところから湧き出てきました。
すかさず用意してあったブロックで蓋をしました。

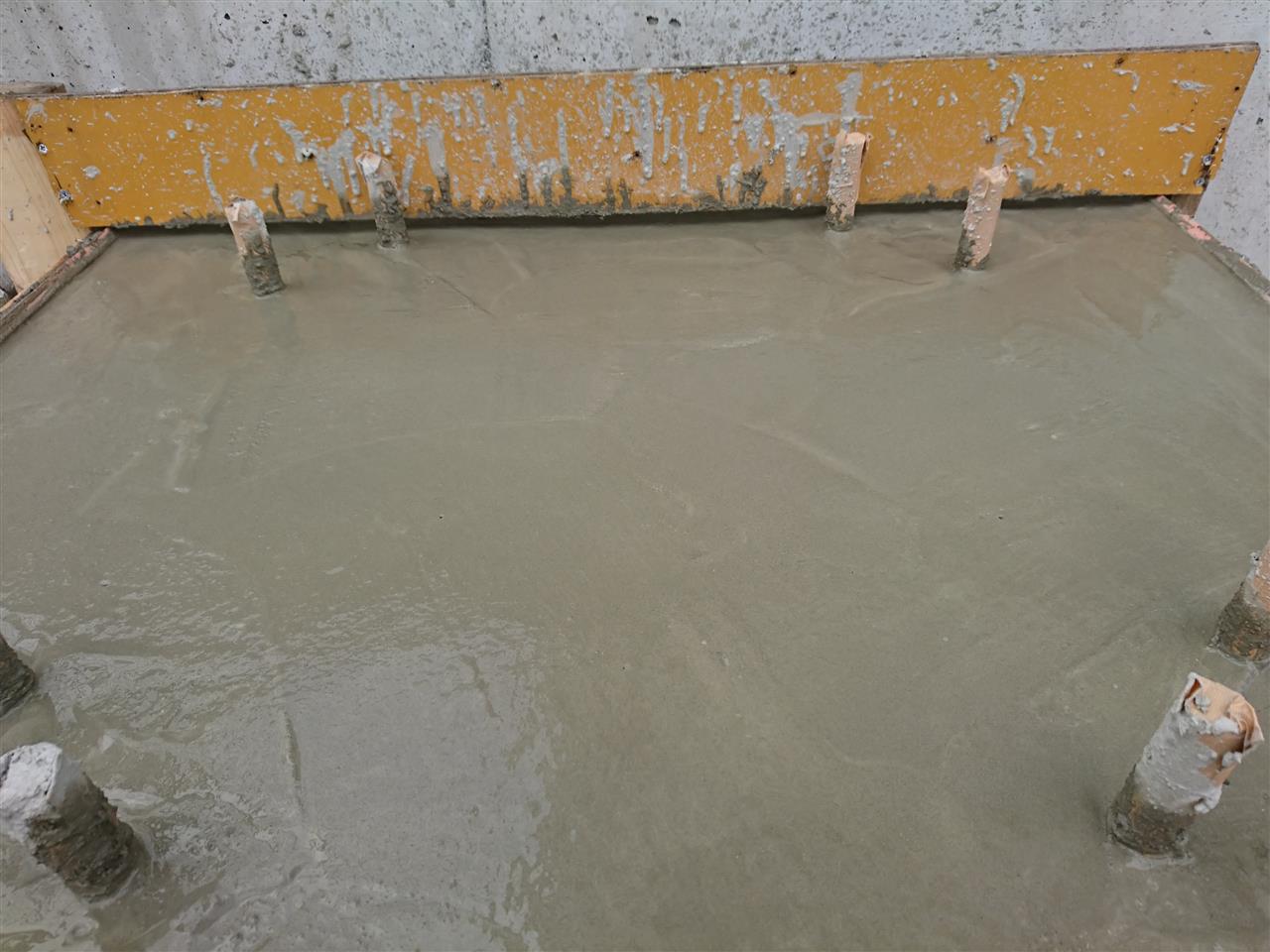

生コン打設終了。

開始から１時間、バタバタしましたが、
ミキサーのおっちゃんには素人の作業に気長に付き合ってもらって感謝です。
色々アドバイスももらって勉強にもなりました。

ミキサーのおっちゃんに代金を支払いました。
前回（４年前）２．４㎥頼んだときは４０４３５円。
今回２．３㎥頼んだところ、請求は４６６９９円でした。
以前に比べてちょっとお高くなってます。
まぁ、消費税増税前に頼むことができたので良しとしましょうか。

余談ですが、配達の基本は１０トン車。
前回も今回も４トン車できてもらったのでちょっと割高料金です。



さて、ここからはコーヒー飲みながらのんびりした時間。

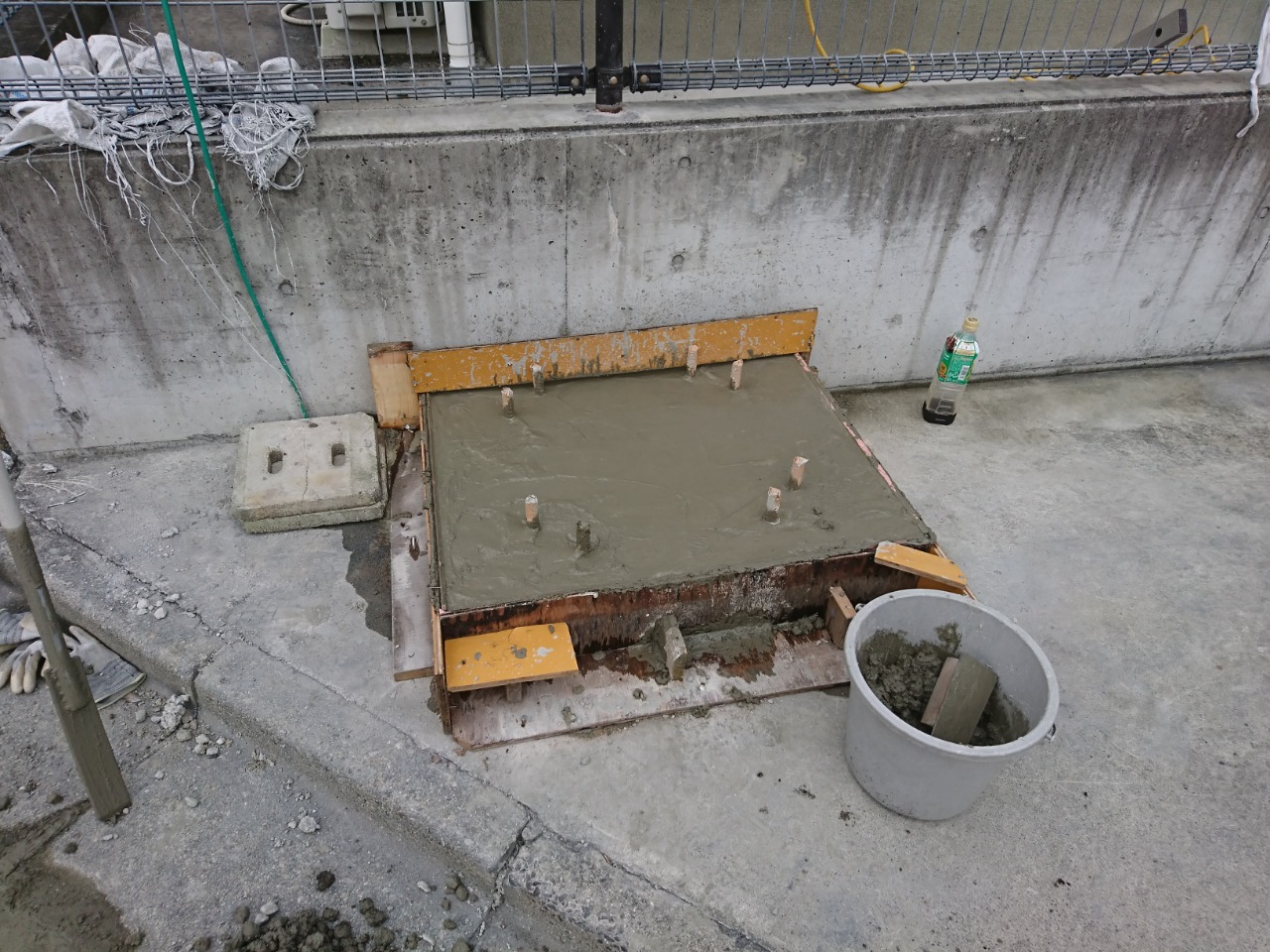

表面をコテで均して整えます。


キレイに整えるのはなかなか難しいもんです。
左官屋さんは凄いですね。


あとは乾燥しないように水をかけながら養生します。

とりあえず難所は乗り切りました。
やれやれです。

でも、物づくり・工作している時間はむちゃくちゃ楽しく、充実しています。

台風が過ぎました。
風が強かったけど、大した影響もなく過ぎ去ってくれました。
今は心配するようなアンテナは上げてないので精神的に楽でした。hi

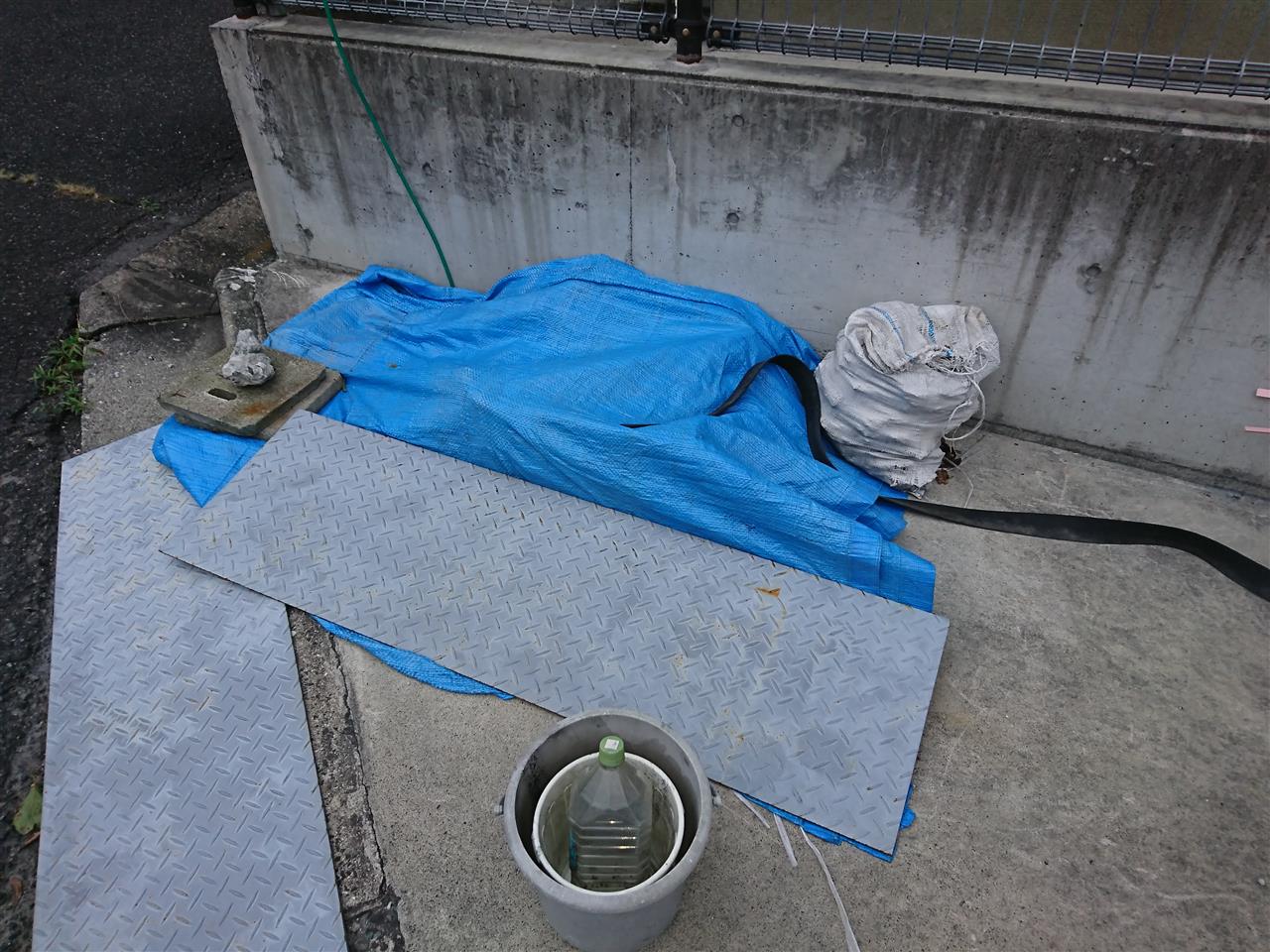

さて、穴にはブルーシートをかぶせていました。
排水のため、バケツとペットボトルで作った排水スコップを準備。

今回の台風では雨の量はそんなに多くなかったけど、さていかに。

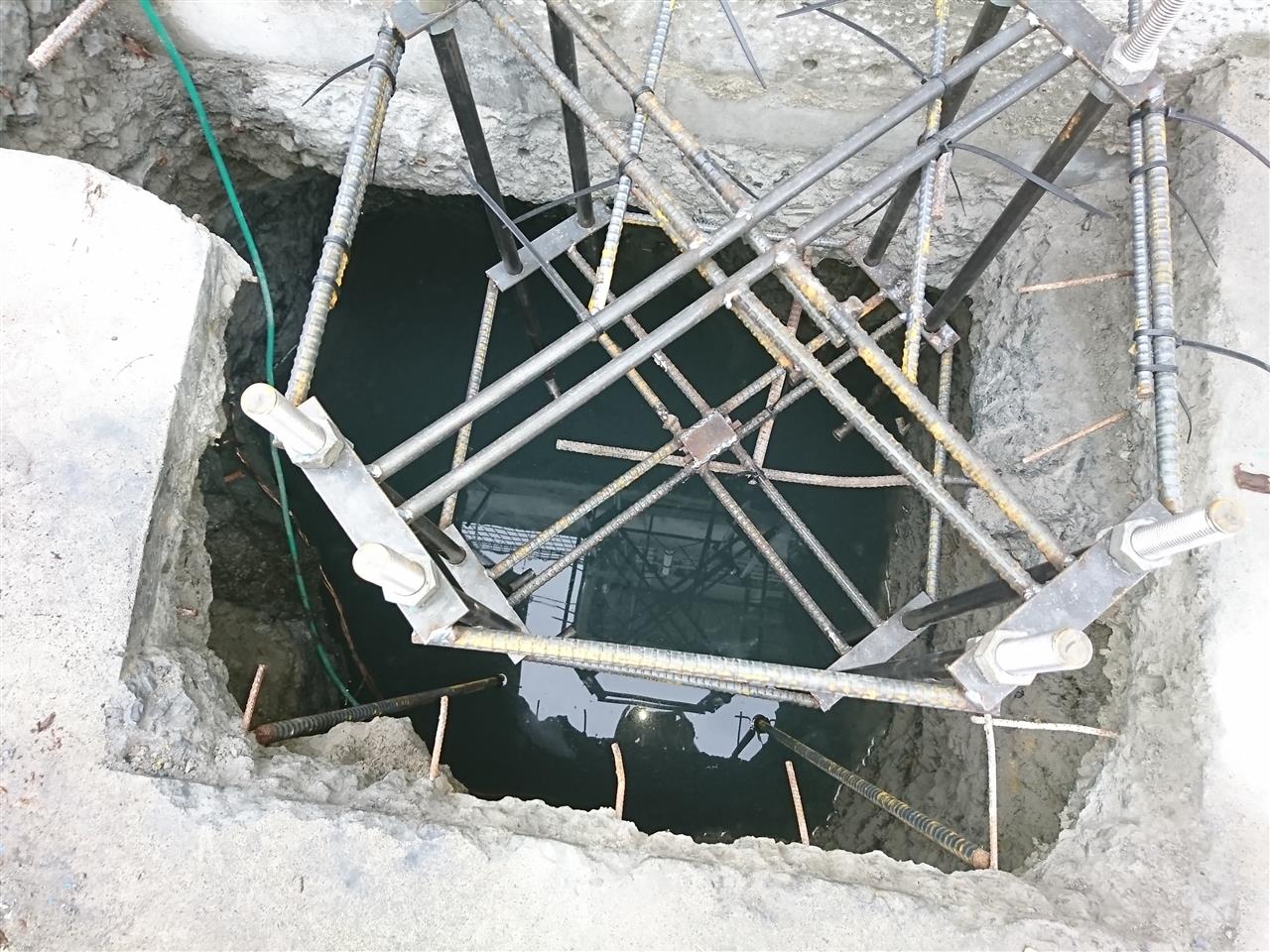

ブルーシートをめくると、やっぱり池になっていました。
上から降り込むよりも地下水として浸み出してきてる方が多いようです。

これだけ水が溜まっていれば手持ちの排水ツールでは何時間もかかります。
あきらめて職場に排水ポンプを借りに行きました。

職場まで往復１時間かかりましたが、やっぱり機械のモンですね。
楽に排水ができました。待つこと１５分、排水完了。
吸い上げきれない水はペットボトルスコップでチマチマと掻き出しました。


穴の中から見上げるの図。


さて、忘れていたことがありました。

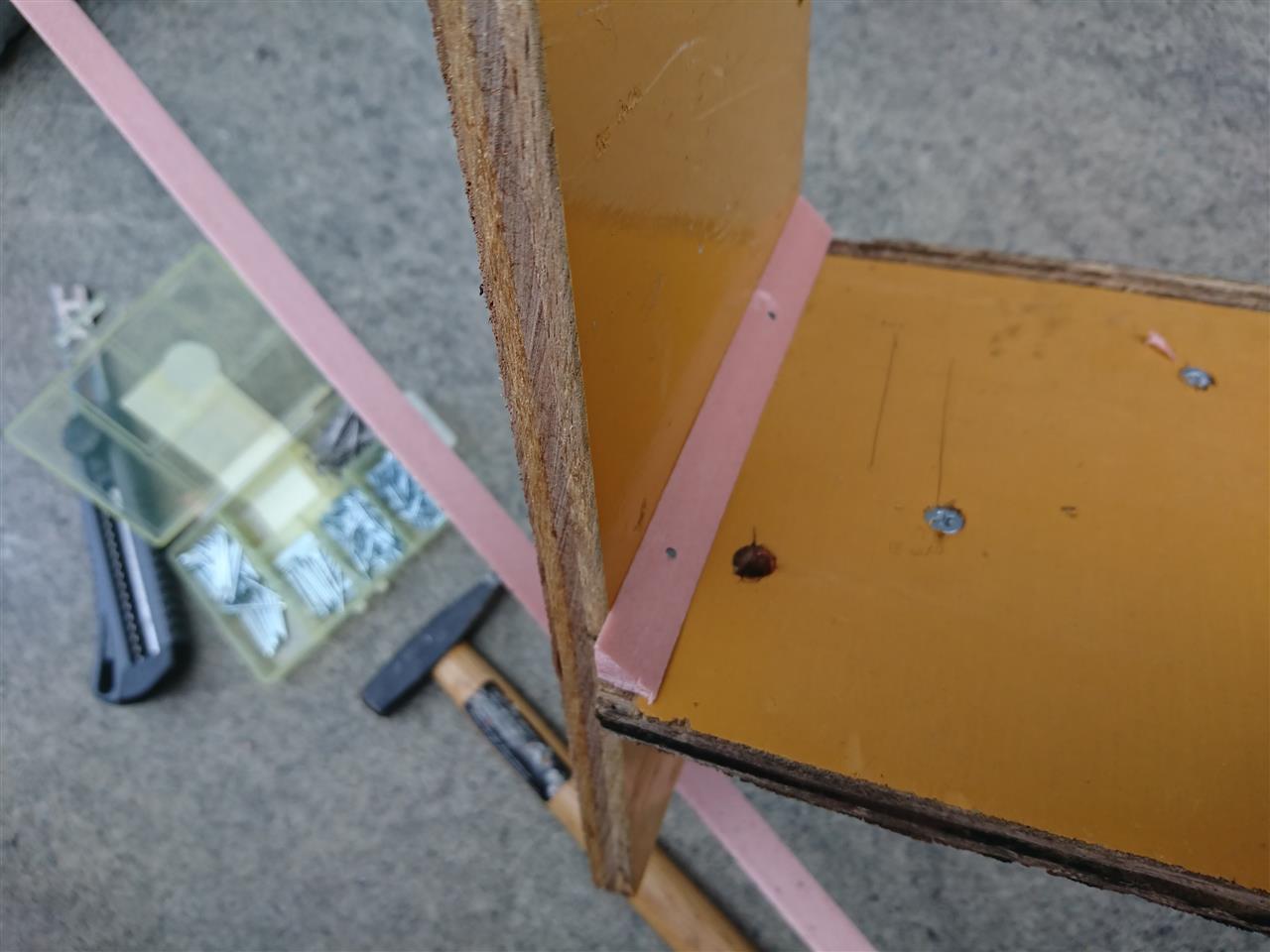

コンクリートの角が面取りされるように、型枠に面木を付けます。
コーナンで買ったのは発泡スチロールのような素材の面木でした。



適当な長さに切って、釘で打ち付けました。
本当はどんな方法で面木を取り付けるんでしょうね。
やっぱり釘かな？

ちなみに、釘はメイドインＤＡＩＳＯ。
ハンマーもメイドインＤＡＩＳＯ。


型枠に使ったコンパネは長期保管品です。
風雨にさらされ、塗装面がヤレています。
コンクリートから型枠が剥がしやすいようにと一応、シリコンスプレーを吹いておきました。こんなんで効果あるかな？


Ｌ型アンカーのネジ部にコンクリートが付かないようにガムテープで養生。

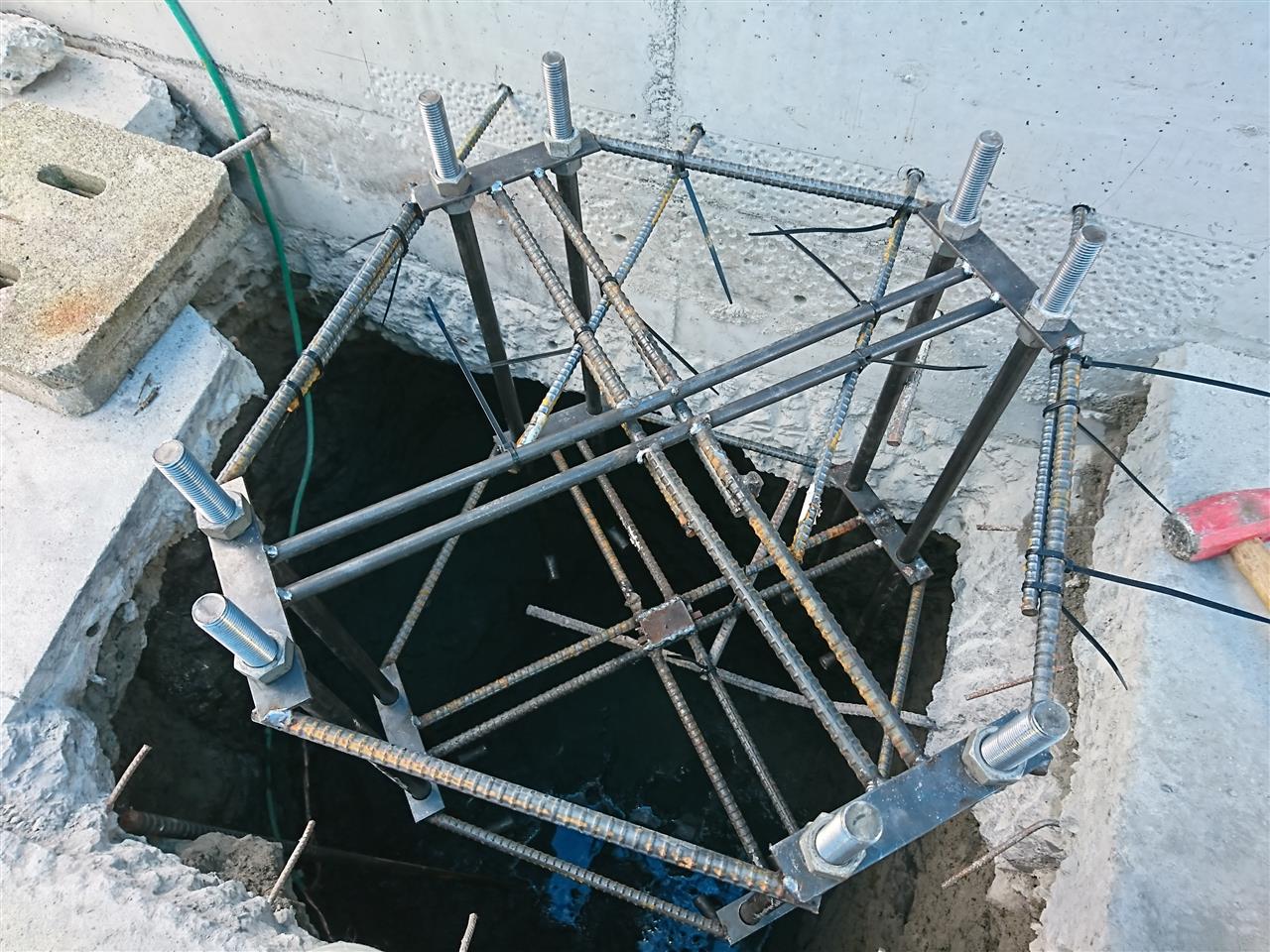

さぁ、配筋です。
鉄筋を穴の中に投入します。
鉄筋はあらかじめ適当な長さに切ってあります。


穴の中で配筋していきます。
まず最初に縦の鉄筋を４本配置して、それに横方向の鉄筋を組んでいきます。
鉄筋同士はタイラップで縛ります。


穴の中では窮屈ですが、うまく姿勢をかわしながら組んでいきます。
逃げ場を確保しながら組んでいきます。


ある程度組めたら結構、頑丈になります。
穴から出るために足をかけてもビクともしません。


最後は地上から腕を伸ばして組みます。

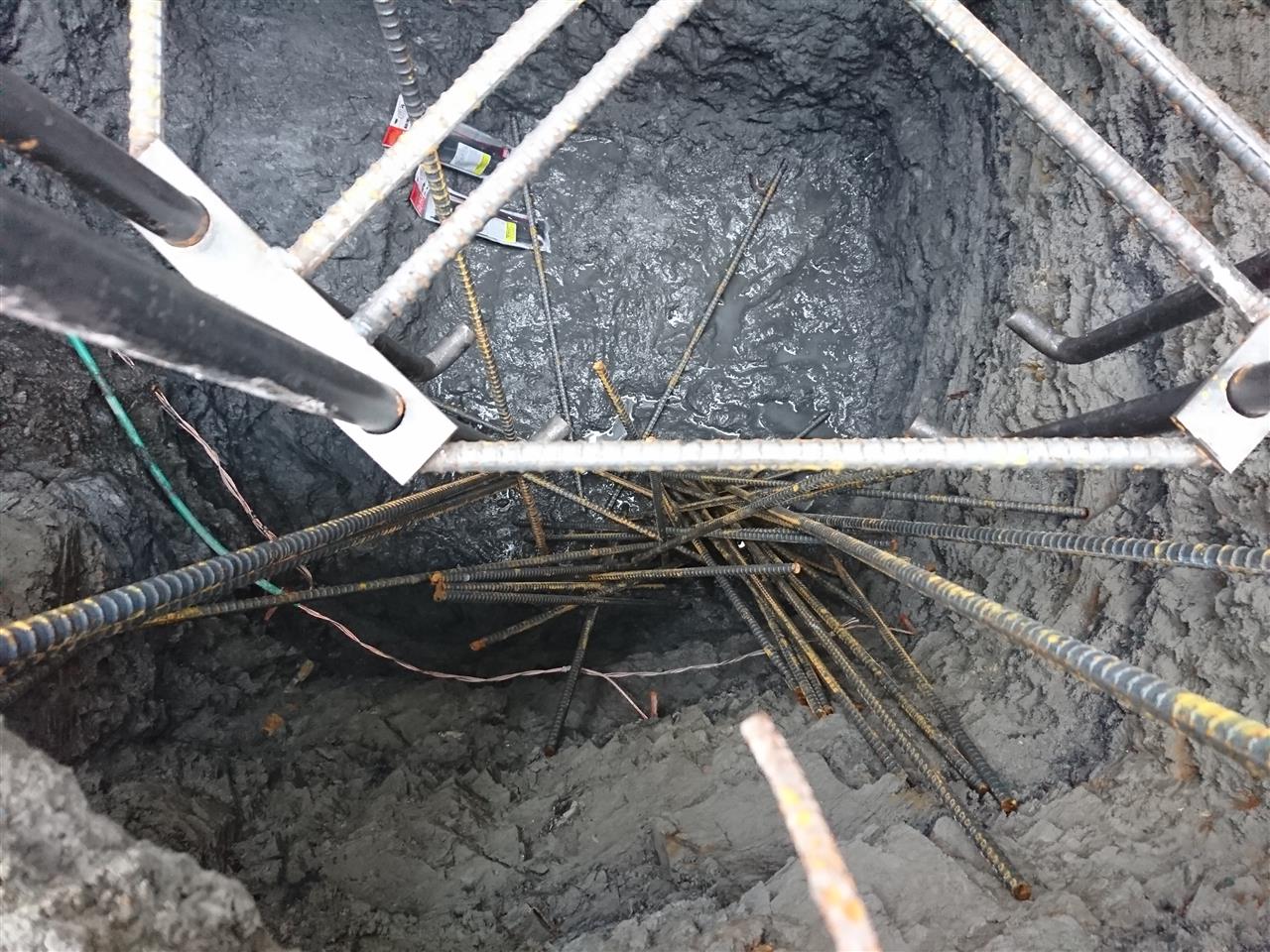

とりあえず地中の鉄筋は完成。

土間コンにも鉄筋を打ち込みますが、これは作業性を考えて生コン投入の間で作業を行おうと考えています。

これでいつミキサー車がきてもＯＫです！

今日は休みでした。
台風が近づいているそうですがまだ影響はありません。
これはチャンスと、タワーの続きをしました。


午前中は穴の最終手直し。

たまっていた水をかき出し、穴を少し掘りました。
久しぶりの穴掘りですがやっぱり簡単に掘れず、振動ドリルを使いながら２時間で５ｃｍしか掘れませんでした。
もうこれでいいです。疲れた。

あとは開口部の土間コンを１時間ほどハツって昼食。

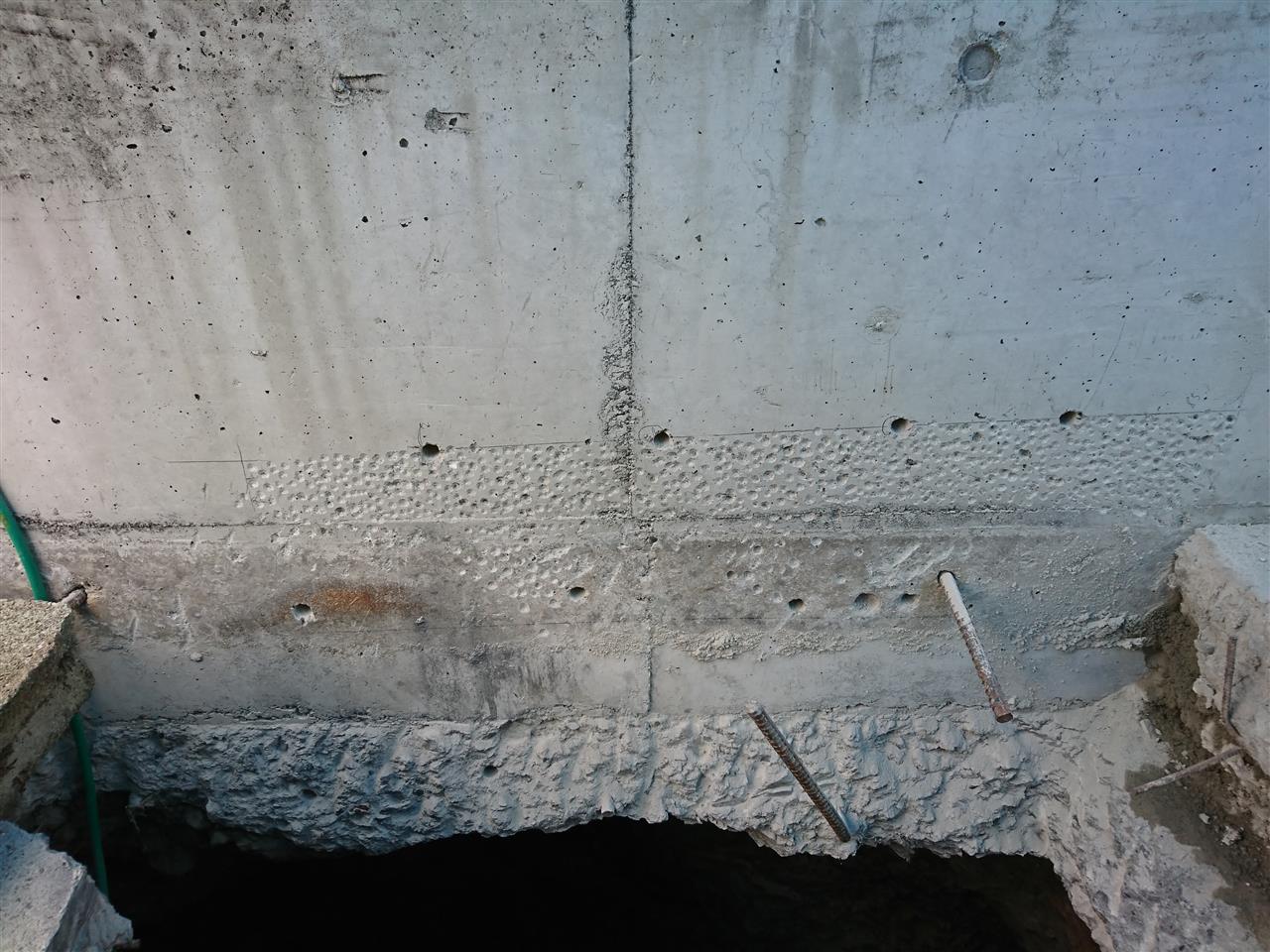

昼からは壁に差筋アンカーを叩き込むための穴を４つ開けました。
コンクリとの癒着がよくなるかな？と壁にドリルで軽く穴をあけ凹凸を作りました。
ゴルフボールのティンブルみたいですが・・・。

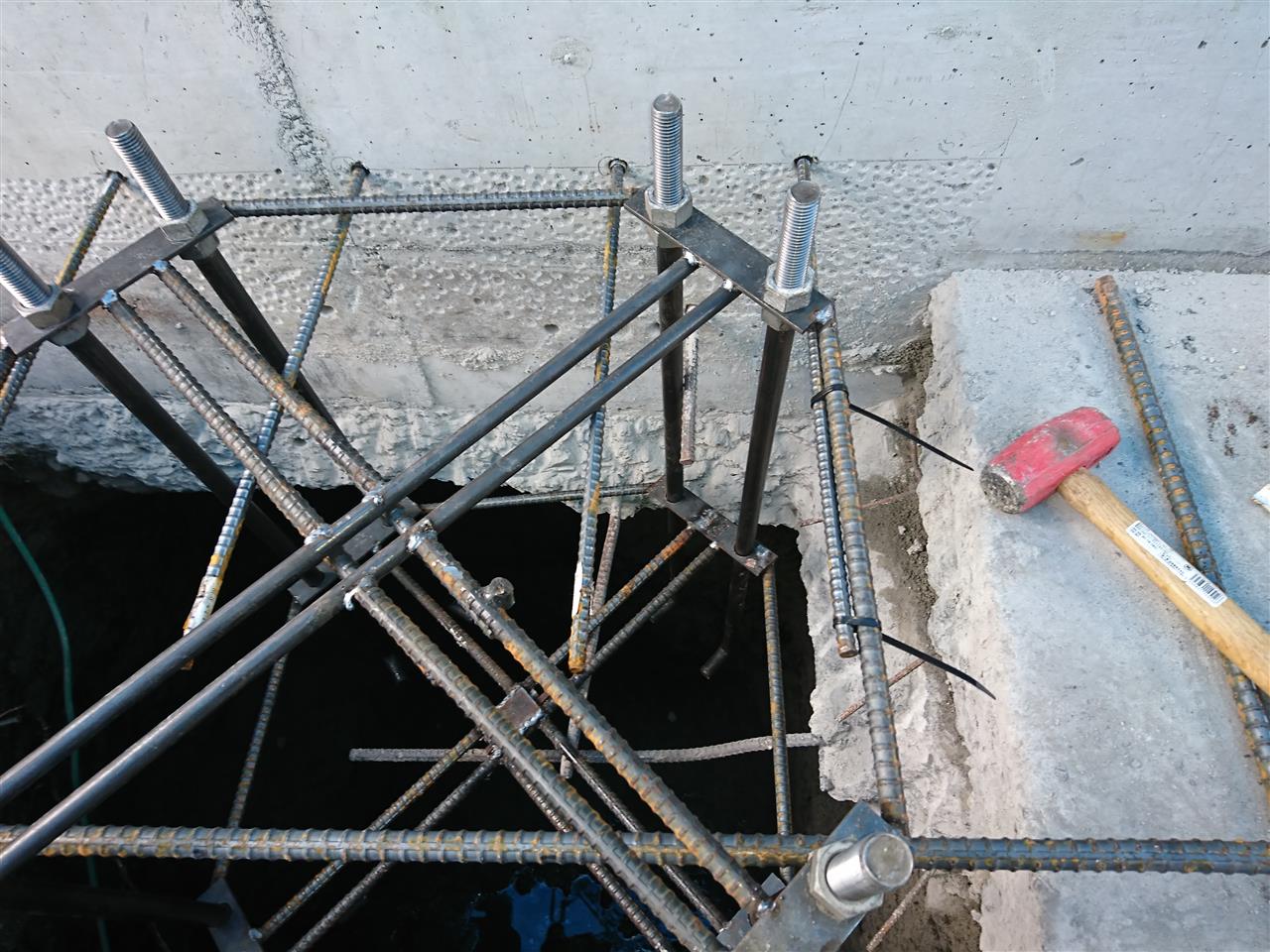

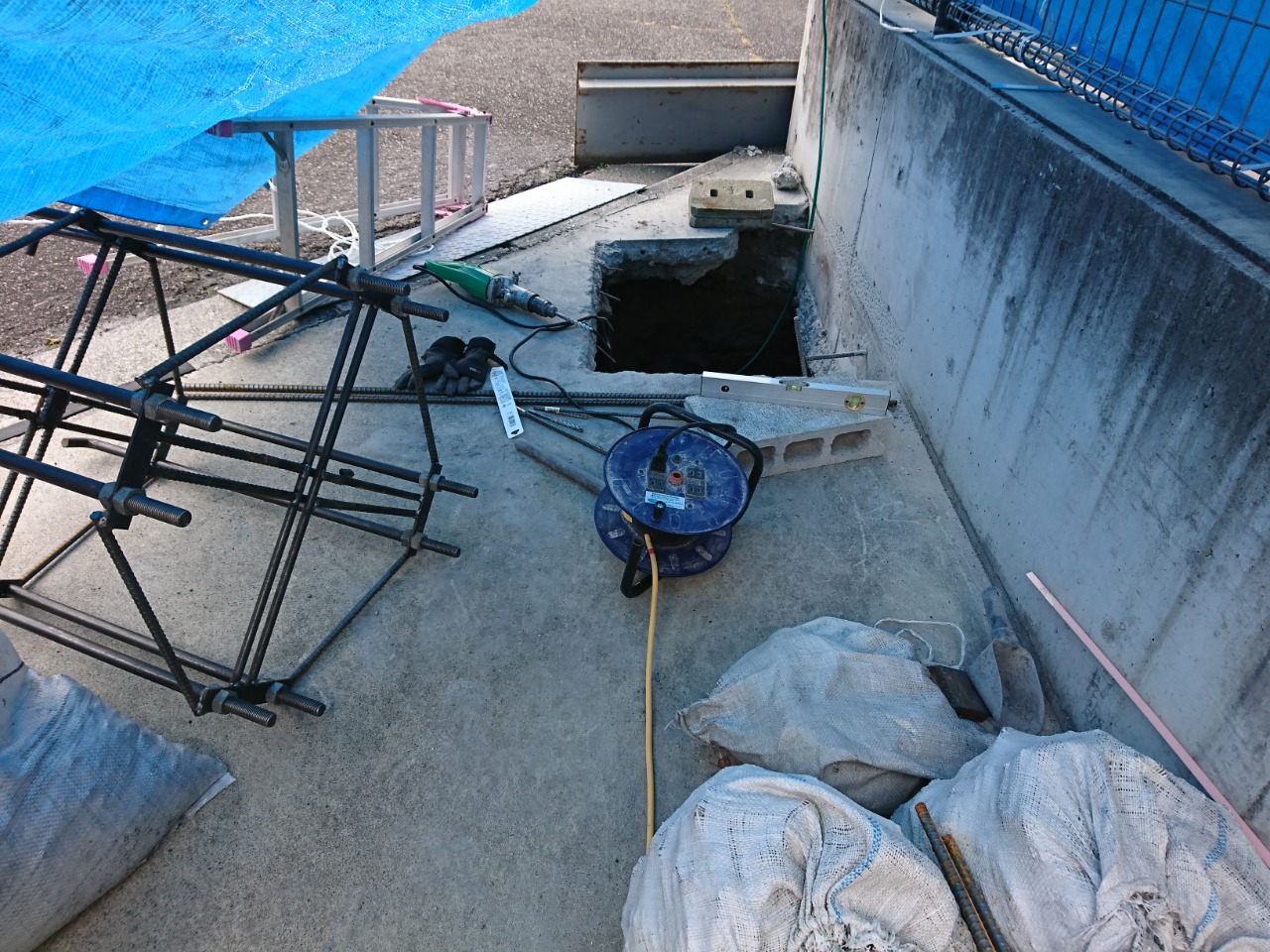

差筋アンカー４本を叩き込み、基礎アンカーを載せてみます。


載せてるだけですが、結構よく持ってくれてます。

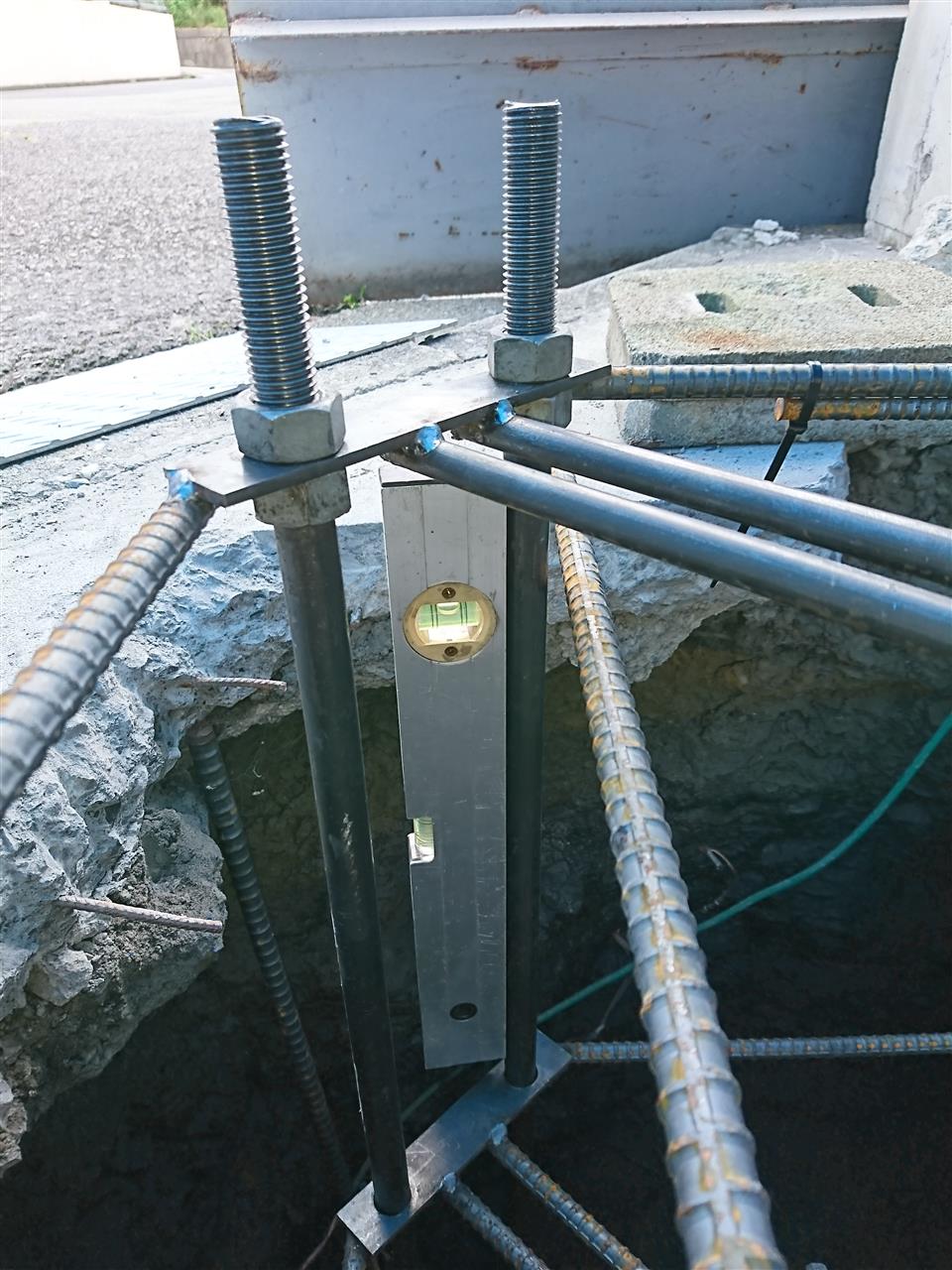

水準器で水平を見ます。
アンカーのナットを基準に決めて測ります。


ほぼ調整なしでまっすぐ垂直に立ってくれていました。


タイラップで縛ります。
ビクともしなくなりました。

穴の中も配筋したいところですが、台風が近づいていてのちに水没するのは分かりきっているのでやっていません。
この状態でも穴の中に入れるので、生コン打設の直前に、水のかき出し・配筋をしたいと思います。

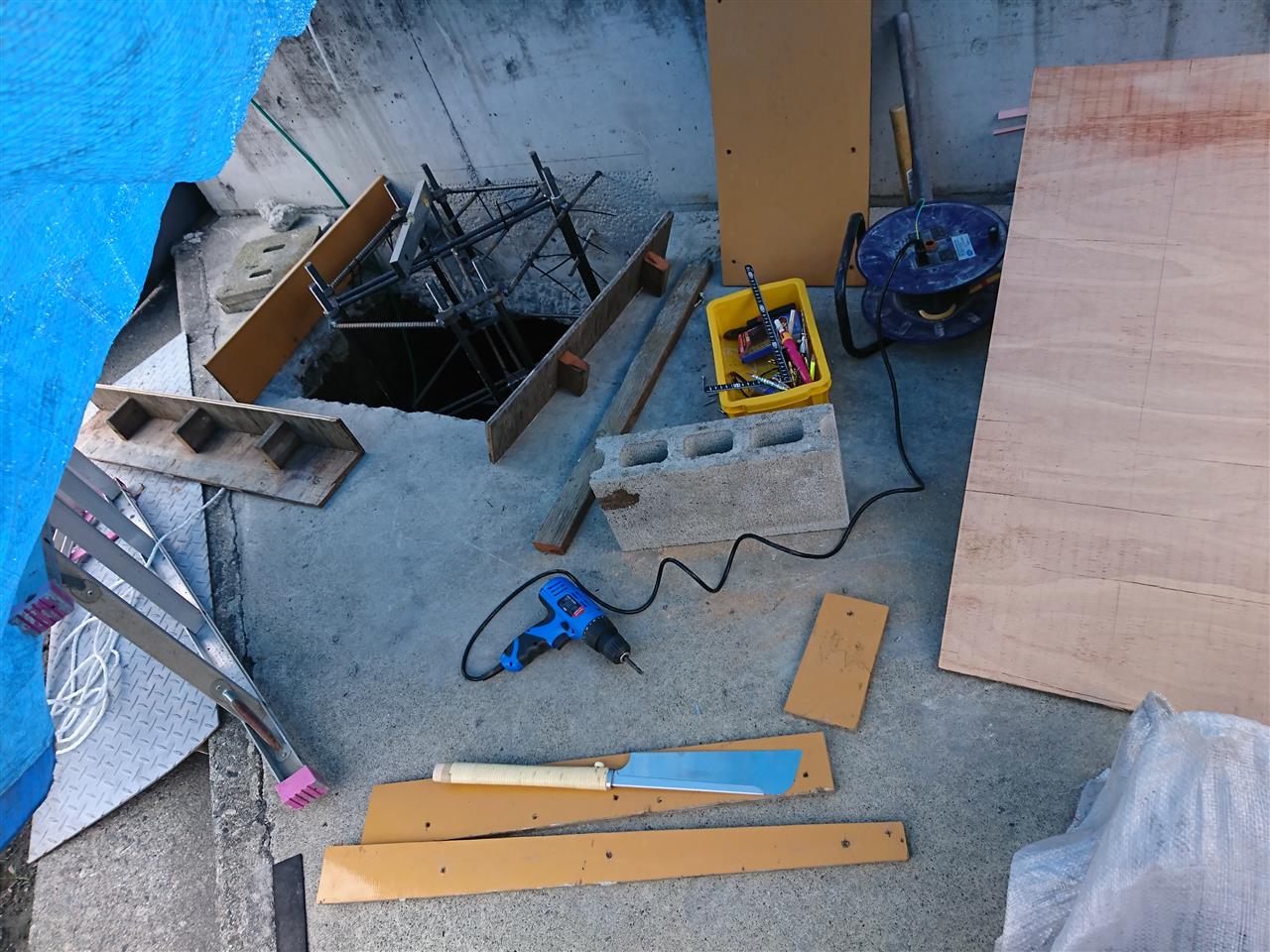

若干、基礎アンカーの位置が変わったので型枠もやり直しです。
前に作った型枠をいったんバラして部品取りにしながら作っていきます。


胴付きノコギリも買ってから５年ぐらい経つので切れ味が落ちてきました。
替え刃を買ってくるのも面倒なので切れ味悪いまま使っていますが、コンパネを横切りするのに腕が痛くなります。
新品ならさほど力もいらないのに、と、思いながら気合で切っていきます。


型枠完成。

時刻はもう夕方５時を廻っていました。
一日経つのが早いです。


型枠は生コン打設後半で取り付けるため退避させておきます。


基礎部分はブルーシートをかぶせて養生。
大風どんとこい。

・・・地下から浸みだして穴の中は水没するんですけどね。

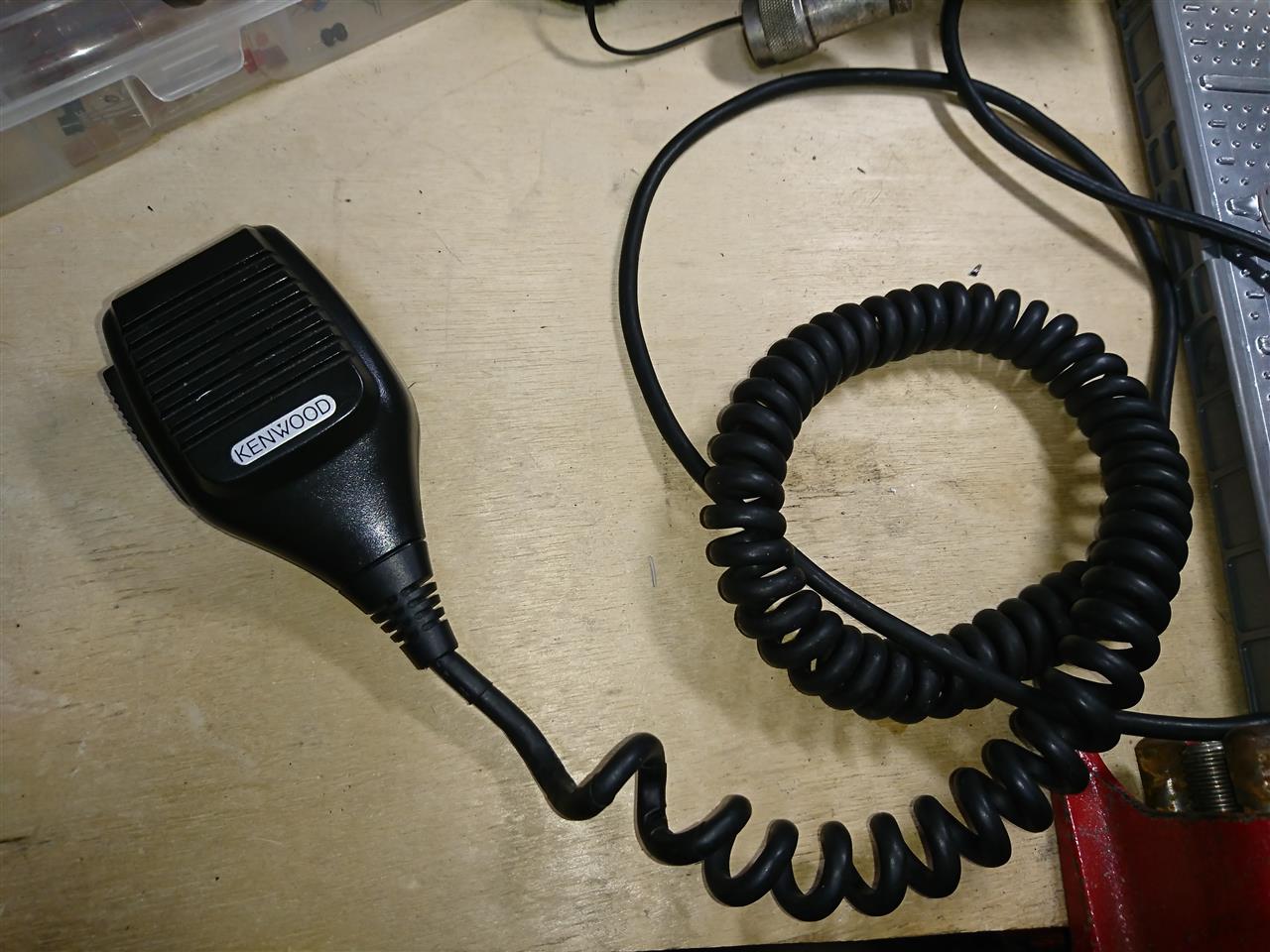

先日、何気にＴＳ－４８０のマイクを見ると、カールコード部分の被覆が裂けていました。


コレ↑

ガーン。orz

特に手荒く扱った覚えはないのですが、古くなると裂けやすいのか、ハンディー機のスピーカマイクも同じような経験があります。

このままでは可哀想なのでできる範囲で修理しました。


まずはネジ１個外してケースを割ります。
どこに何がつながっているか配線の記録を取ります。
最近はメモを取るより、スマホのカメラで撮影してお手軽に記録が取れるので助かってます。

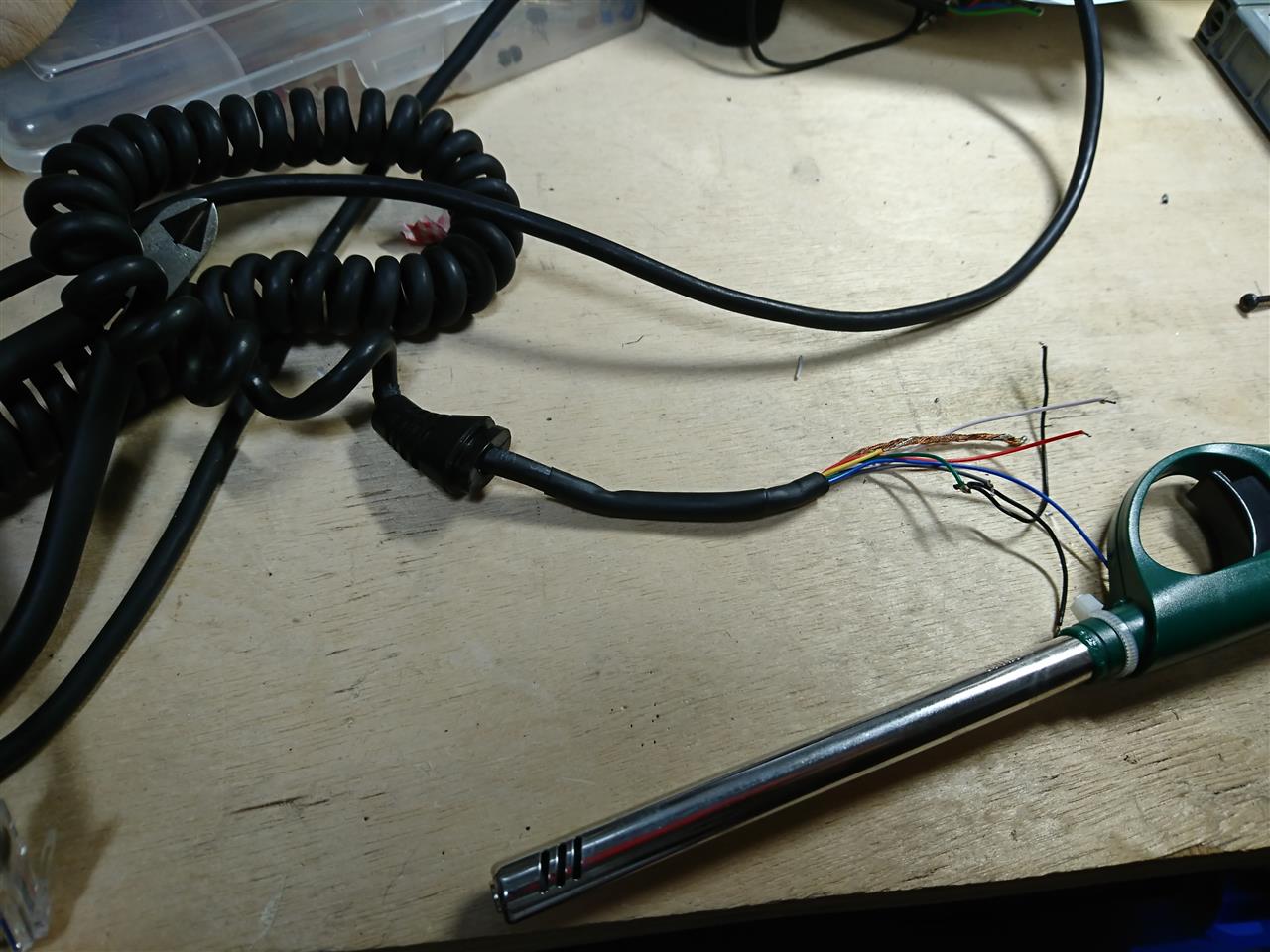

ハンダ付け外しました。


コードに熱収縮チューブを通してライターであぶります。
それから復元・・・というところで、、、


なんと、別のところからもひび割れ発生！！orz


仕方ないので、再び分解して熱収縮チューブを通してカバーしました。


こんな感じ。

でも、また別のところが裂けそう。(ｰ.ｰ;
まさにイタチごっこです。


記録していたどおりに配線をハンダ付けしていきます。


完成。

このケンウッドマイクはデザイン古めですが、スイッチのフィーリングもいいので気に入っています。
補修しながら、できるだけ長く使っていきたいと思います。
