先日、お友達のまきさんからいただいたダミーロードの素。


コレ↑

実はちゃんとしたダミーロードを持ってなかったので、密かに欲しかった部品です。


こんなんとか、

こんなショボイものしか持ってなかったので、１００Ｗぐらいで使えるものを作っておきたいと思っていました。

手持ちでヒートシンクはこんなのを持ってます。


ＴＳ－７７０のジャンクから取った物。
コネクタも取り付けられる穴も開いているので好都合。


ケースは何かないかなと探していたところ、
２年ぐらい前に、いつもお世話になってるＯＭさんからいただいたジャンクボックスを思い出しました。
あの中に何かいいものあるかな？漁ってみました。


愛猫も漁るのを手伝ってくれてます。

こんなんいいんじゃないでしょうか？
ＦＡＸかコピー機か何かの電源装置でしょうか？
ケースとして使えそうです。


早速、バラします。



なんかスゴイですね。
電源ソケットにハンダ付けの跡がありますよ。(^^;


臓物取り出しできました。




なんかサイズ的にいい感じです。
側面はパンチングケースなので少しは放熱も期待できそう。


そのままでは大きいのでカットする必要があります。


ケガキ線を入れました。
また明日、切出ししたいです。

今日は休みでした。
朝は雨が降っていたけど、１０時には止んで天気になりました。（＾＾
過ごしやすい気温で、まさに健塔日和！！


今のうちに内ユニットを２個ぐらい入れておいた方が作業性がいいのでウインチで吊り上げます。


降ろしている最中はいろんな部分で引っかかって、そのつどタワーに登って外しました。
何度もウインチを上げ下げ、タワーを登り降り。
疲れます。


ボルト＆ナットで結合。
１か所の結合で４８個のボルトを締めるのは大変です。





外セクションの３段目吊り上げます。
だんだんと高い場所での作業となるので気を引き締めていきます。


この前、タワーを解体するときにウインチのロックが壊れてセクションが急降下したこともあり、ビビリながらの巻き上げ。
しっかり修理してるので安心なハズですが、それでもちょっと不安。
落ちてきてもすぐに逃げれる体勢で巻き上げます。



３段目、載りました。
家の雨どいの少し下の高さです。


ステージ付けました。
ステージはロープで引っ張り上げました。
地上で仮組みしていたので迷うことなく取り付けできました。


ステージがあると作業性ＵＰします。しかも安心。
とりあえず今のところはこのステージだけの取り付けです。

反対側（プーリー側）のステージはジンポールが付けているのでしばらく付けられません。


次はジンポールを２段目セクションから取り外し、
３段目セクションに取り付けます。
ジンポールは長くて重たいので、高い場所での取り付けは危険が危ない！
慎重に作業しました。


まず上側はチェーンでゆるく縛り、ガイドとします。


ワイヤをジンポールの下に付け吊り上げます。

少しずつ引き上げ、固定、小休止。ふたたび引き上げ、固定、小休止。
こんな感じを５回ぐらい繰り返し、３段目まで持ってきました。

無事取付完了です。




次は最大の難所、マストの取り付けです。
これがタワーの中に入ったらできたも同然。
マストは２重鋼管、約５．５ｍ。
むちゃくちゃ重たく、私は自力で立てることはできません。


マストの先端にＵボルトを付け、ワイヤロープをつなげます。
（ワイヤロープはマストを入れるべきタワーの隙間から出しています）
ウインチで引っ張り上げ。


なんかこう見るとマストは小さく見えますが、実際はもっと長いです。
バランスを崩して落下すると大事です。
一回、Ｕボルトをずらしてワイヤの取り付け位置を変えました。


よし！タワーの中に入った！
勝った！！


あとはワイヤーを降ろしていくだけ。
しめたもんです。


降下中。


無事着地。
お帰りなさい。

今日の作業はこれで終了。
明日は筋肉痛確定です。

３日前のブログです。

前日、苦労しながらステージの取り付け穴を開けました。

さて、出勤前に取り付けられるかの確認です。


微妙にボルトが入らない！


仕方がないので現物合わせ。
ヤスリで穴を拡大します。

これでどうだ！？


入りました。


これだけ隙間があればワイヤロープも通るかな？


次はステーの確認。


ん～、ちょっと惜しい。

タワーには斜めに鉄筋が溶接されているので、Пボルトを取り付けできる範囲は制限されます。
また今晩、ステー側で穴あけすることにします。


昨晩穴あけした所には錆びどめでジンクスプレーを吹いておきます。


タワー側の少しヤスリ掛けした部分もシュッっとスプレー。


今度は反対側のステージも確認しておきます。


ウインチのプーリーがついていない側、ステージを仮置き。



ステーもこの位置で固定するなら穴あけは必要なさそう。
ステーの角度が正規の位置よりも良くないけど、私の体重なら十分耐えてくれるでしょう。


こちら側は無加工で取り付けできそうです。




ステーに穴あけ加工しました。

今回もちょうどいいキリがないので地道にヤスリ掛けで穴の径を拡大しました。

昨日、タワーの昇り降りをしたので筋肉痛です。

さて今朝、庭に放置してある３段目のセクションを見て思いました。


ステージはいま付いている位置より違う面に付けたい。
このまま建てたら家に当たってしまうので。

でも、構造上そのままでは付きません。
どうにかして付かないものか。
考えても前に進まないので、とりあえず取り外し。


そして、ステージを違う面に仮付けしてみます。


ステージはＵボルトというか、Пボルトで固定する構造です。


このままステージを取り付けたのでは、クランクアップのウインチワイヤロープがステージに当たってしまう。
もっとステージとセクションの間に隙間を作る必要があります。

Пボルトの取り付け穴を少しずらしてあけて、クリアランスを確保できないかな？
３５ｍｍぐらいずらしてみよう。


ということで、仕事が終わってからステージを加工しました。

ポンチを打ってからの穴あけ。

残念ながら手元には１０ｍｍまでのキリしかありません。
もう少し穴を拡張しなければПボルトが通りません。


仕方がないので、ひたすら棒ヤスリで穴を広げます。
これを４か所。
骨の折れる作業でした。

さて、明日の朝、取り付けできるか確認しよう。

土曜日は朝から天気も良く、半そででも快適に過ごせる気候でした。

ウインチの組み付けもちょっと休憩。

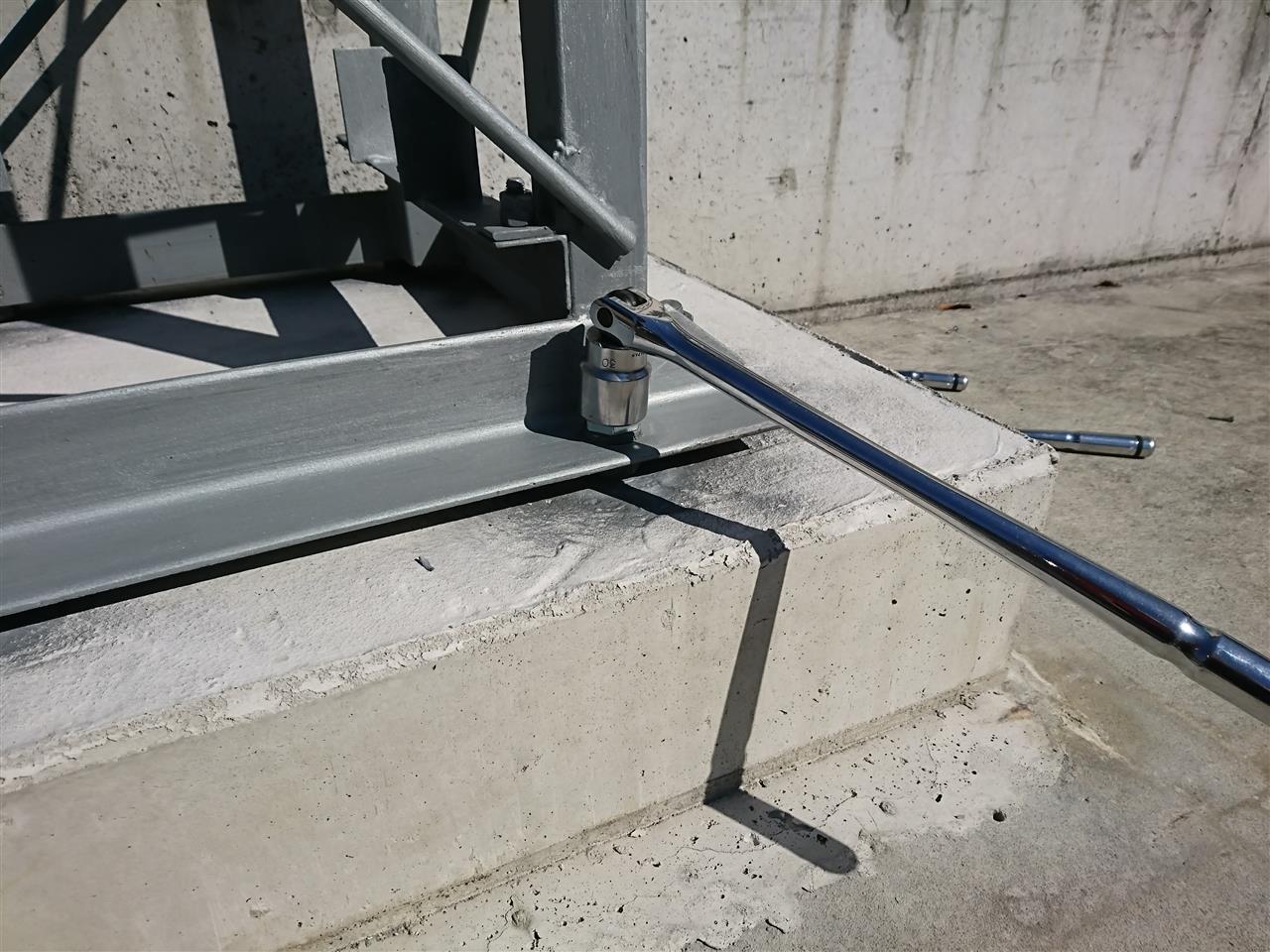

朝食前にタワー１段目の本締めをします。


同僚から３０ｍｍのソケットを借りていました。


ダブルナットで安心。
ホコリ、水避けでこのナットにかぶせるカバーがあるようですが、また調べたいと思います。

朝食をとってから、ウインチの続き。

ワイヤーロープを巻き付けます。
前のオーナーがステンレスワイヤーを使ってくれていたので、チェックしたところ全く問題なし。
ステンレスワイヤーロープはグリスアップの必要もない様なのでそのまま使うことにしました。


前回は適当に捨て巻きをしていました。
マックスプル工業のＷＥＢでは、ワイヤロープの巻きつけの資料も載せてくれていたので参考にしました。
こういう資料は素人には非常に助かります。


とりあえずウインチ完成です。


ただ、クラッチカバーは塗装が気に入らないのでやり直し。
太陽光が強いのですぐに乾いてくれます。
何度も重ね塗りできました。


ウインチができたらタワーに付けてみたいと思うのが人情ってもの。
付けてみました、いい感じ。

ユニック借りてきて組み上げる予定でしたが、天気もいいのでできるとこまでタワー組み上げましょうか。

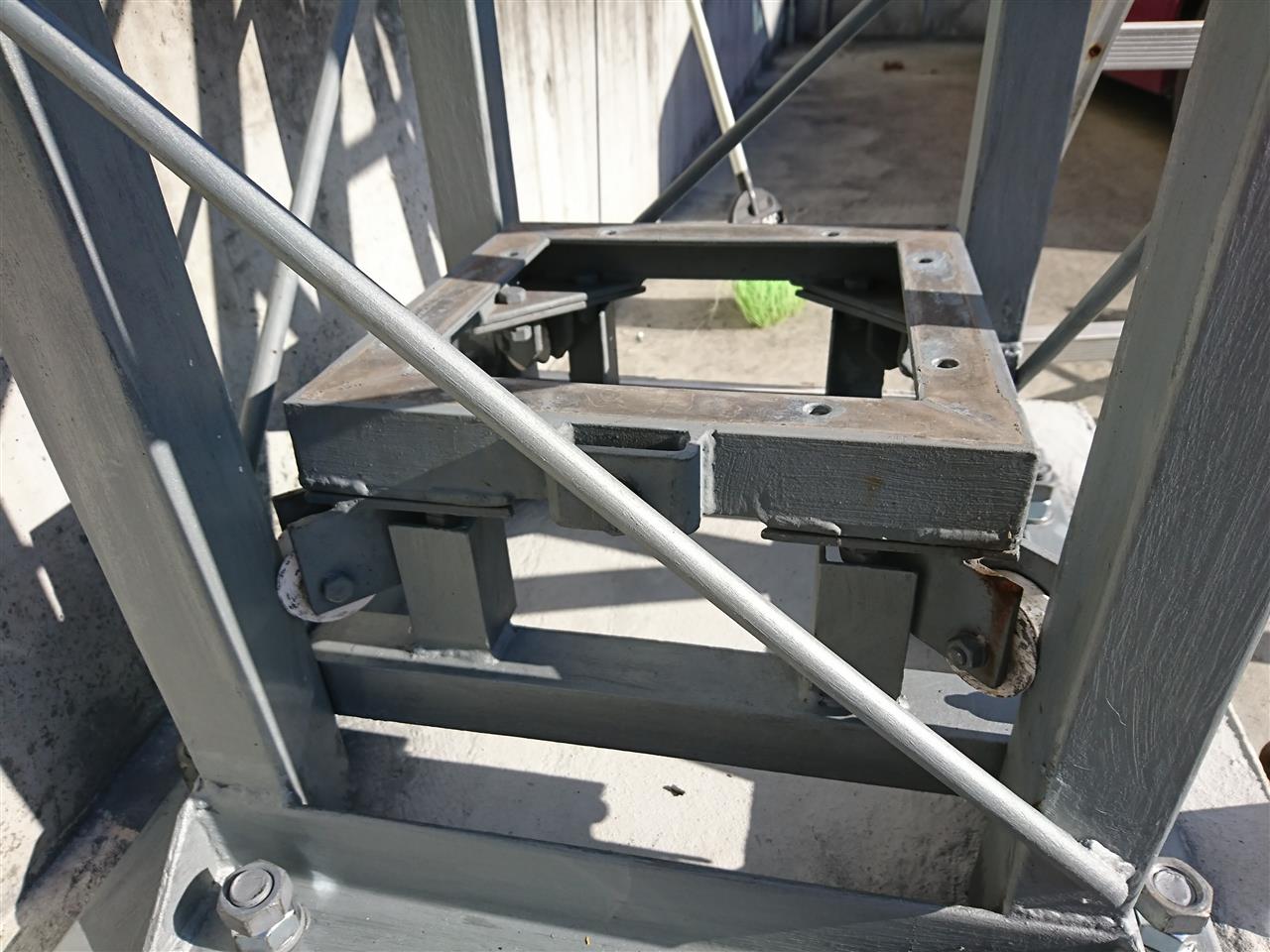

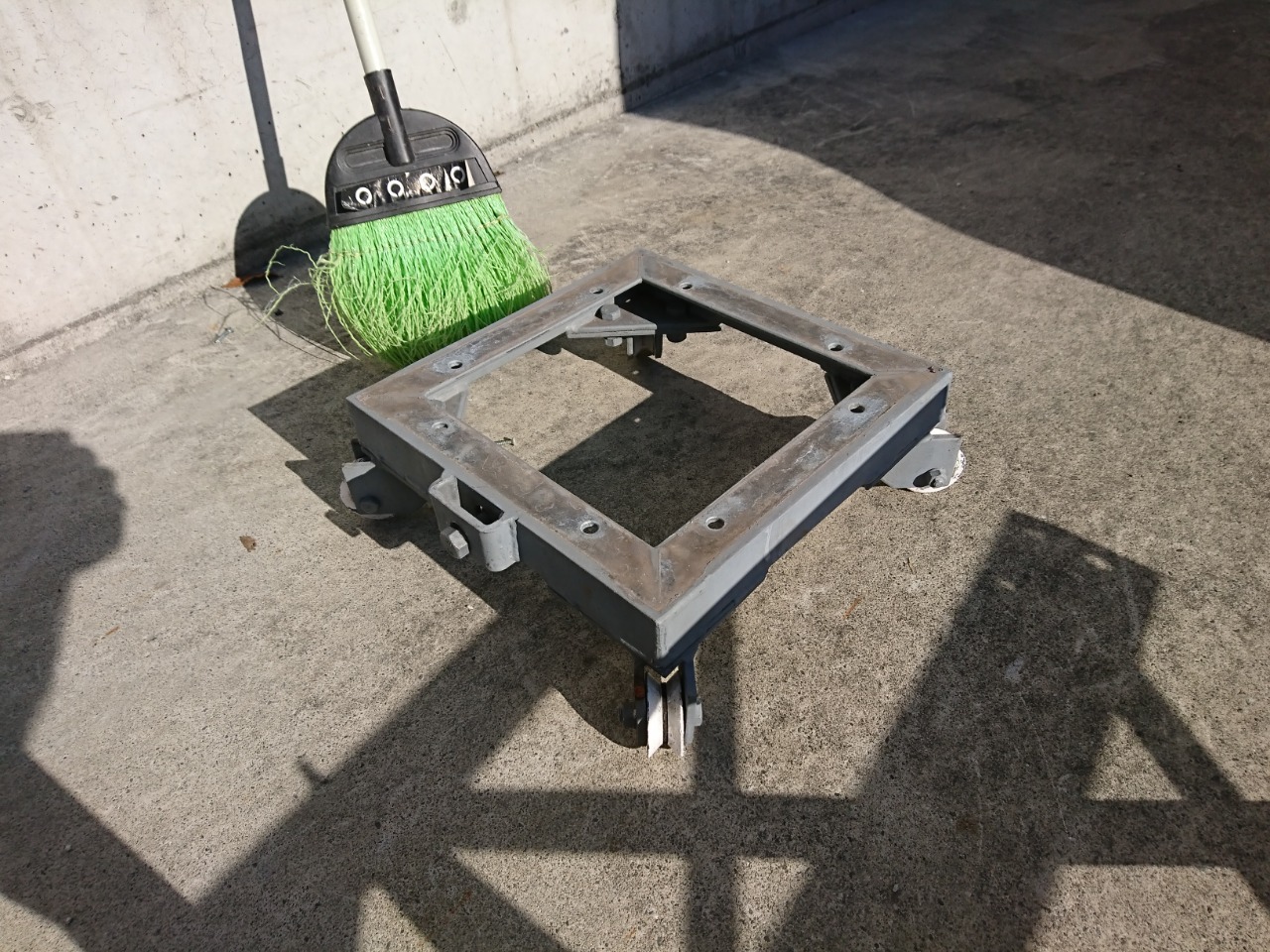

タワーの中のセクションの一番下の部品です。
ローラーが四隅に付いています。

セットしました。


ジンポール取り付けました。


２番目のセクションを持ってきました。
庭に数か月、地べた置きしていたので土がついてます。
ほうきで簡単にお掃除。

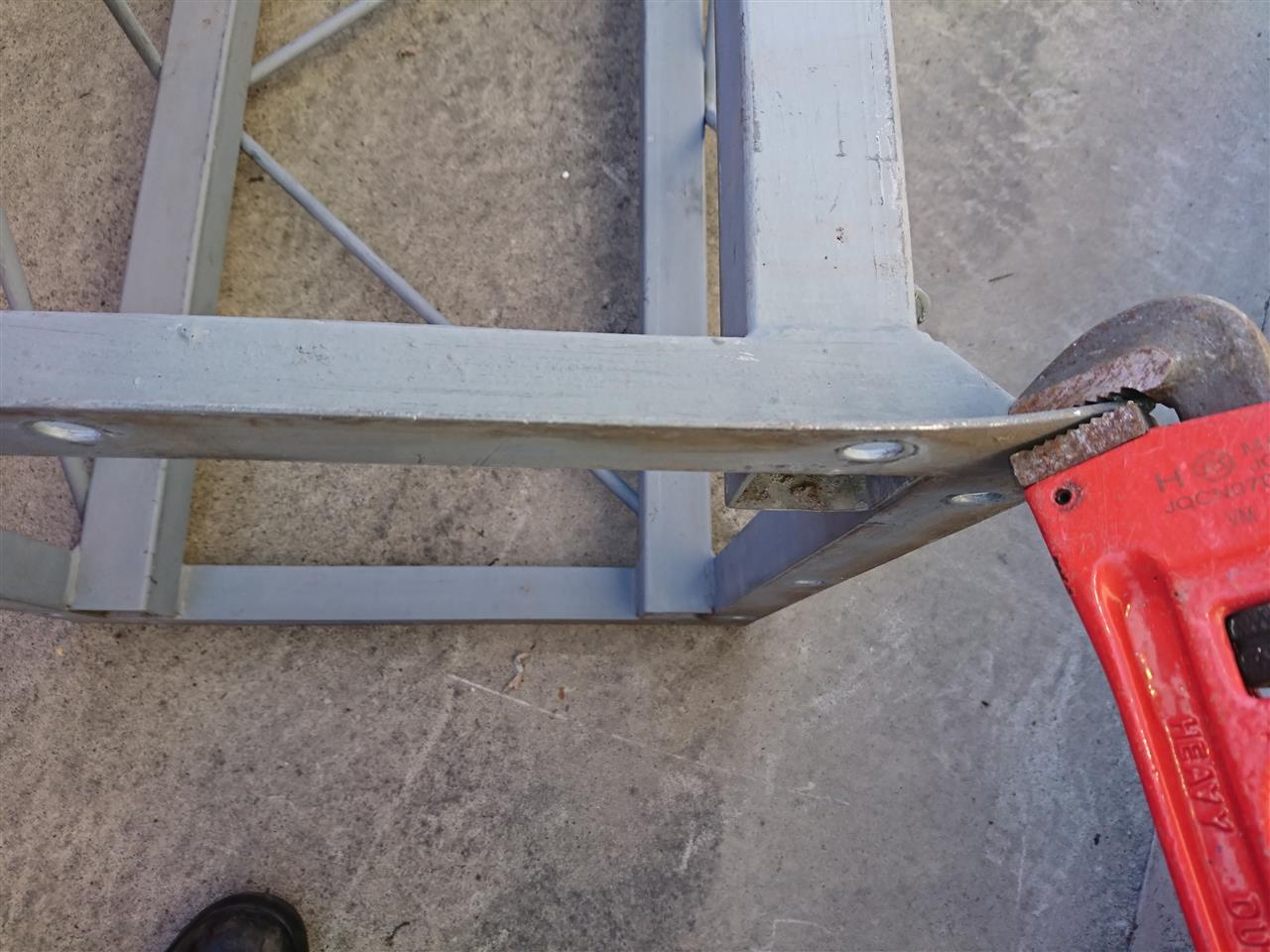

フランジ部分をチェックして、歪んでいるところは手修正。
パイプレンチとハンマーで修正します。




２番目セクション吊り上げ。

ウインチはむちゃくちゃスムーズに廻ります。
ベアリング替えてグリスも入れ替えて、新品ってこんな感じなのね。


ボルト・ナットで締結。


ジンポールを２番目のセクションに移動。
とりあえず今日はここまで。



クラッチカバーもいい感じに乾いたので取り付けました。


ウインチですが一つ気がかりなのは、本当に防水構造なの！？ってところ。
ギヤケースの合わせから水が浸入しそうなのでこれは何とかしておいた方がいいなって思います。
