土曜日はお休み。
なので金曜の夜はテンション高め。


サビサビのボルトを磨くのも面倒なので奮発して買ってきました。
せっかく塗装をしたのでボルトも新品の方がいいですよね。
コーナンではユニクロメッキしか置いてませんでした。


さて、ウインチを組み上げましょうか。


ギヤにグリスを塗るため、探し回りましたが見当たりません。
前にローテーターのオーバーホールをするときに買ったハズなんですが、、、。

庭の物置や二階の納戸を探しましたが結局、見つけられず。
夜更かしして組もうと思ったけど、行き詰ったのでもう寝ます。
ＺＺｚｚ・・・



朝、目が覚めてもう一度、二階の納戸を探したら出てきました。
リチウムグリス。

ギヤに塗りたくって、、、


ケースを閉めます。
ケースはボルト・ナット３か所で締めます。

次に分解するのは５年後か１０年後か、それまでサヨウナラ！


ありゃ、この状態では平行ピンが入りません。orz

分解するときは一部ベアリング諸々破壊しながら外したので、組み付け要領を考えてもみませんでした。


分解構成図ではこのようになってますが、ベアリングをシャフトに入れてからピンを挿入する必要がありそうです。


こんにちは。
ほんの数分前に閉めたケースを分解しました。

やはり、ベアリングの内径より平行ピンの方が大きい様です。


仕方なし、ベアリングを抜き取ります。
あんまりインナレースを叩いて抜くのは好きじゃありませんが、やむなし。
２４ｍｍのソケットを当ててハンマリングで抜き取ります。


ベアリングを付けた状態で平行ピンを入れてみました。

このままベアリングのアウタレースをケースに入れるのは大変そうなので、

先にケースにシャフトウイズでベアリングを組んでおきました。


今度こそケース閉じます。
無事、平行ピンが入りました。


バックプレートをサンドペーパーで磨きます。
この面はブレーキライニングに当たるのでキレイにしておきました。


シャフトに取り付け。
先ほどの平行ピンが廻り止めとなります。


ブレーキライニングを磨きます。

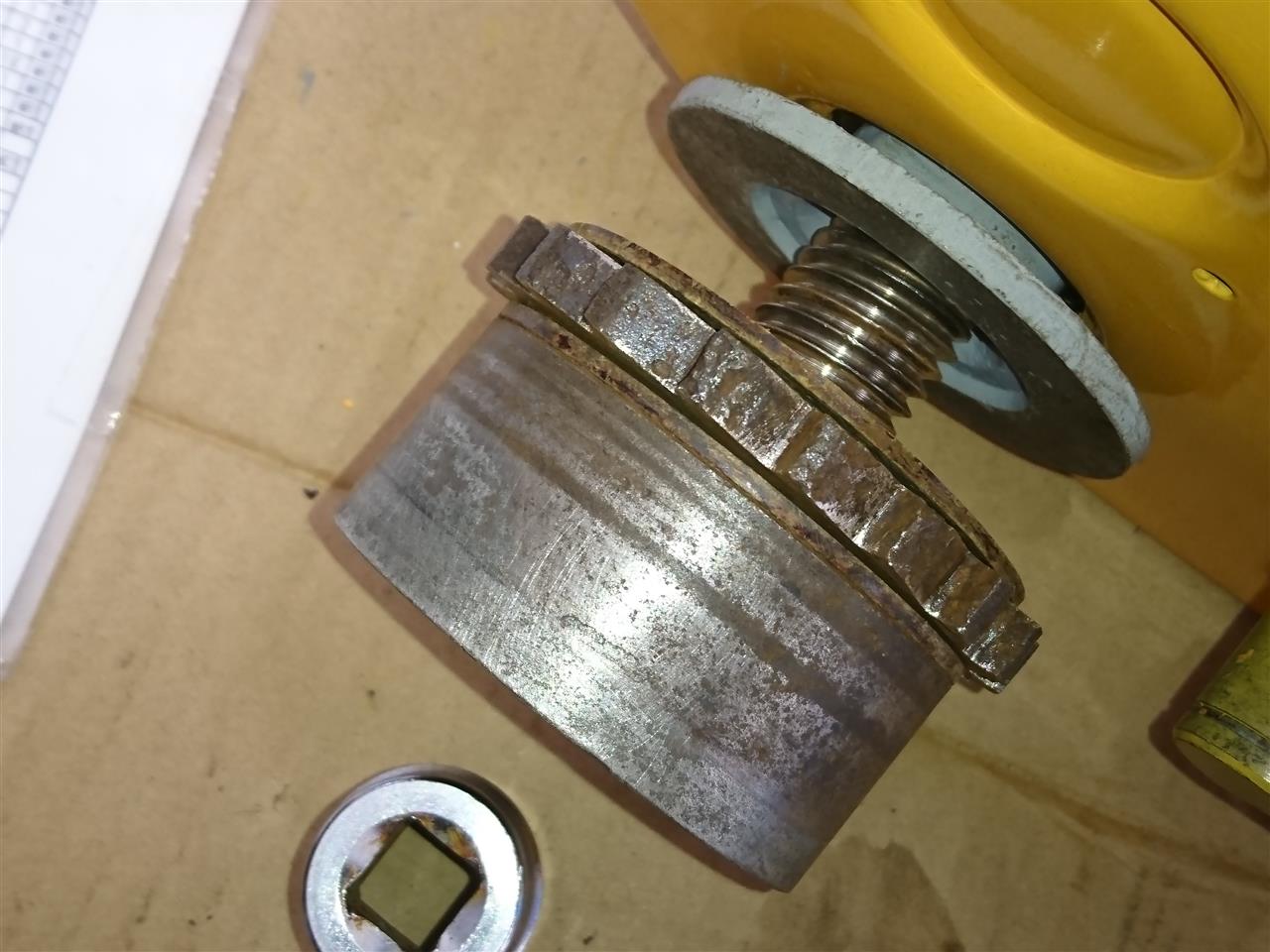

メカニカルブレーキの位置関係。
右から、バックプレート、ブレーキライニング、ラチェットギヤ、ブレーキライニング、クラッチ（写真ではブレーキライニングとクラッチは貼りついていますが）

前にネジは二条ネジと書きましたが、三条ネジでした。


これでクラッチＡＳＳＹが時計回りでねじ込まれると、ブレーキライニングが効いて動力が向こう側に伝わるという寸法です。

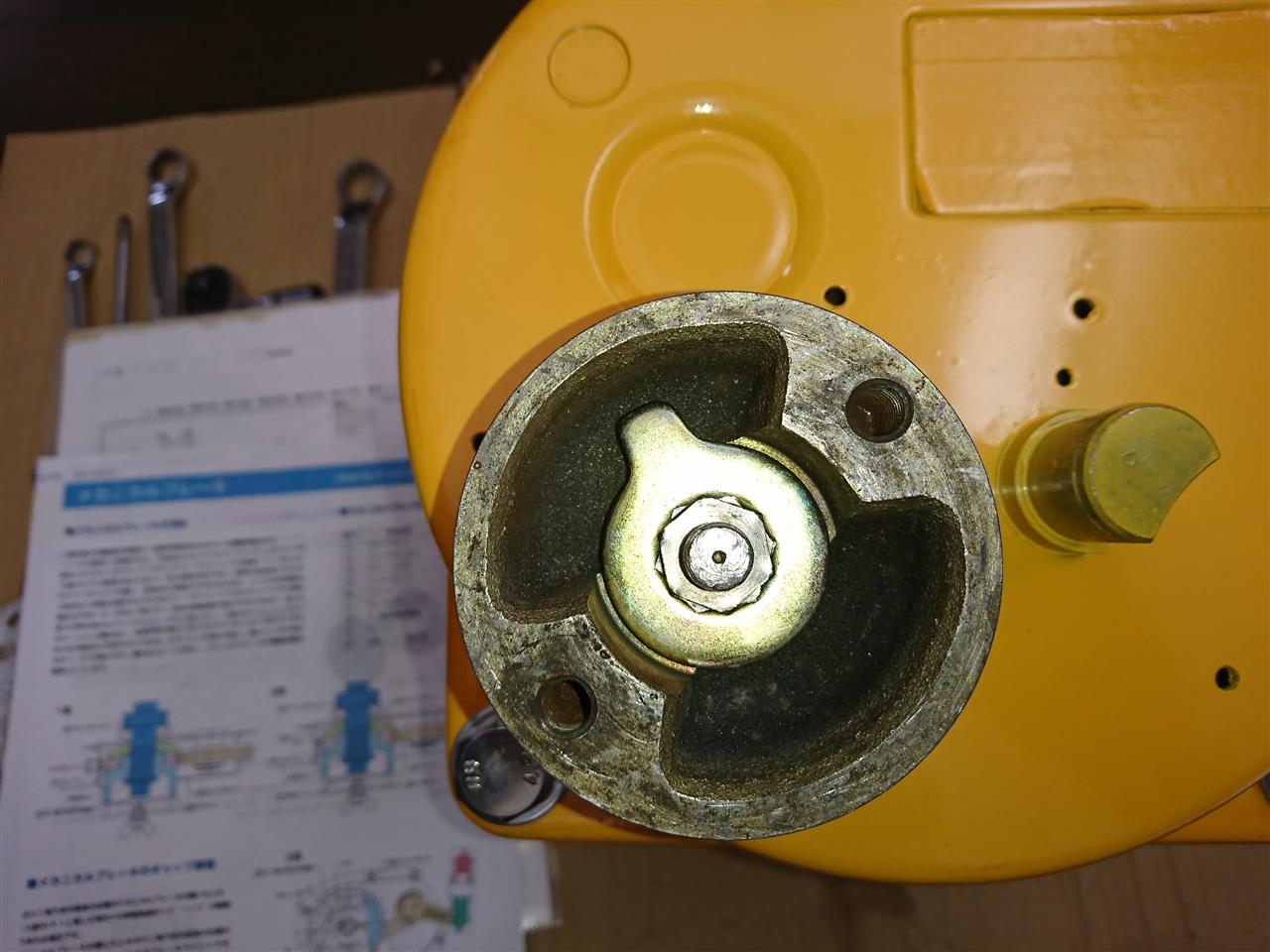

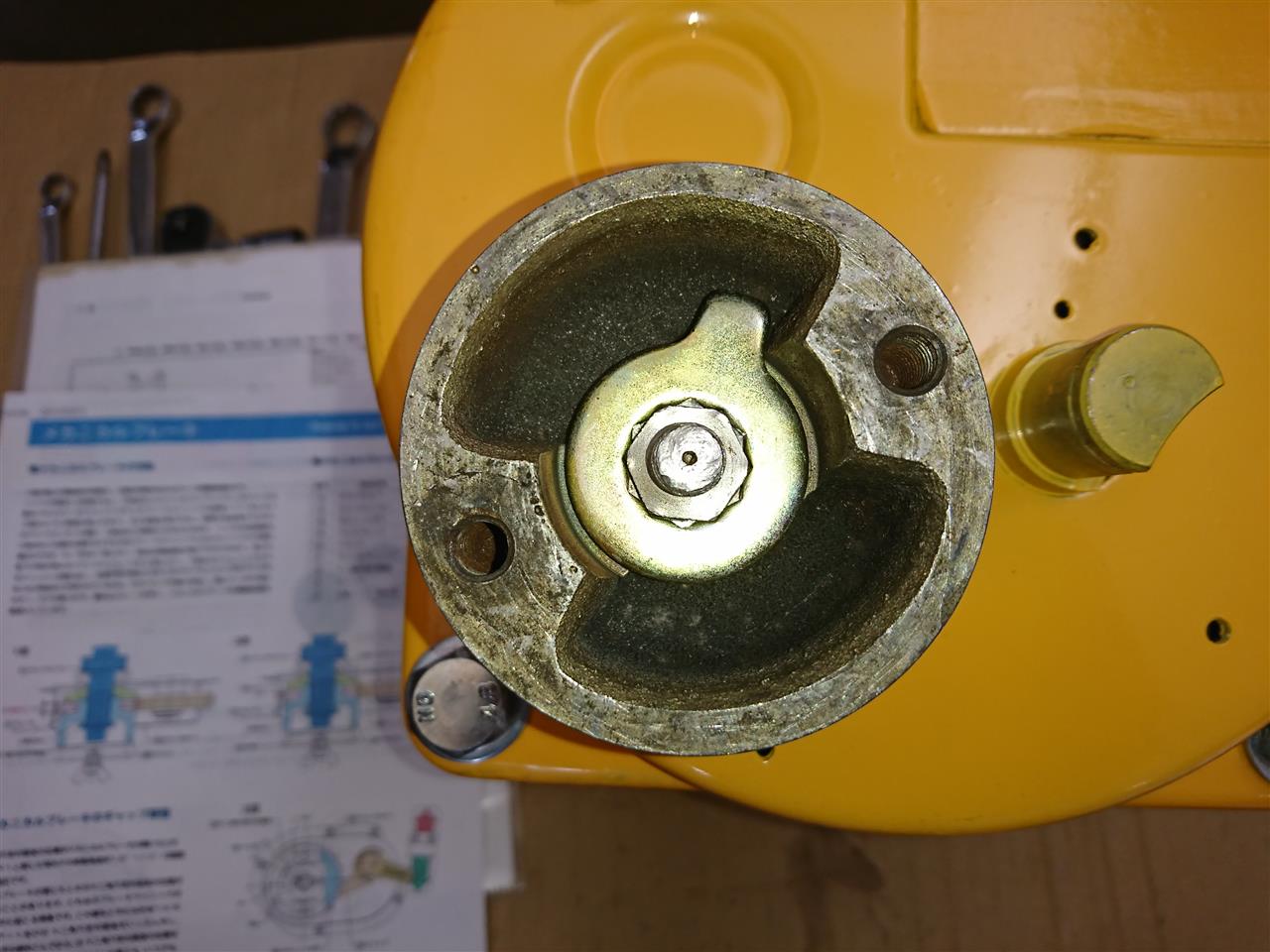

クラッチのセンターのナットを締める前に、十二角穴舌付き座金を入れます。


ありがたいことに、マックスプル工業のＷＥＢ上にメカニカルブレーキのギャップ調整の要領が掲載されていました。


ブレーキが開いた時の角度、コレと

ブレーキが閉じたときの角度、コレが１０～１５°なら適正とのこと。
その角度になるよう調整しました。

さて、センターのナットを締め付けるか、と思ったけど、


分解するときシャフト頭のネジ部を叩いていたので、ネジが変形してナットが入りません。
傷めないように慎重に叩いたつもりですが、ダメでした。


軽くヤスリで修正。
スムーズに入るようになりました。

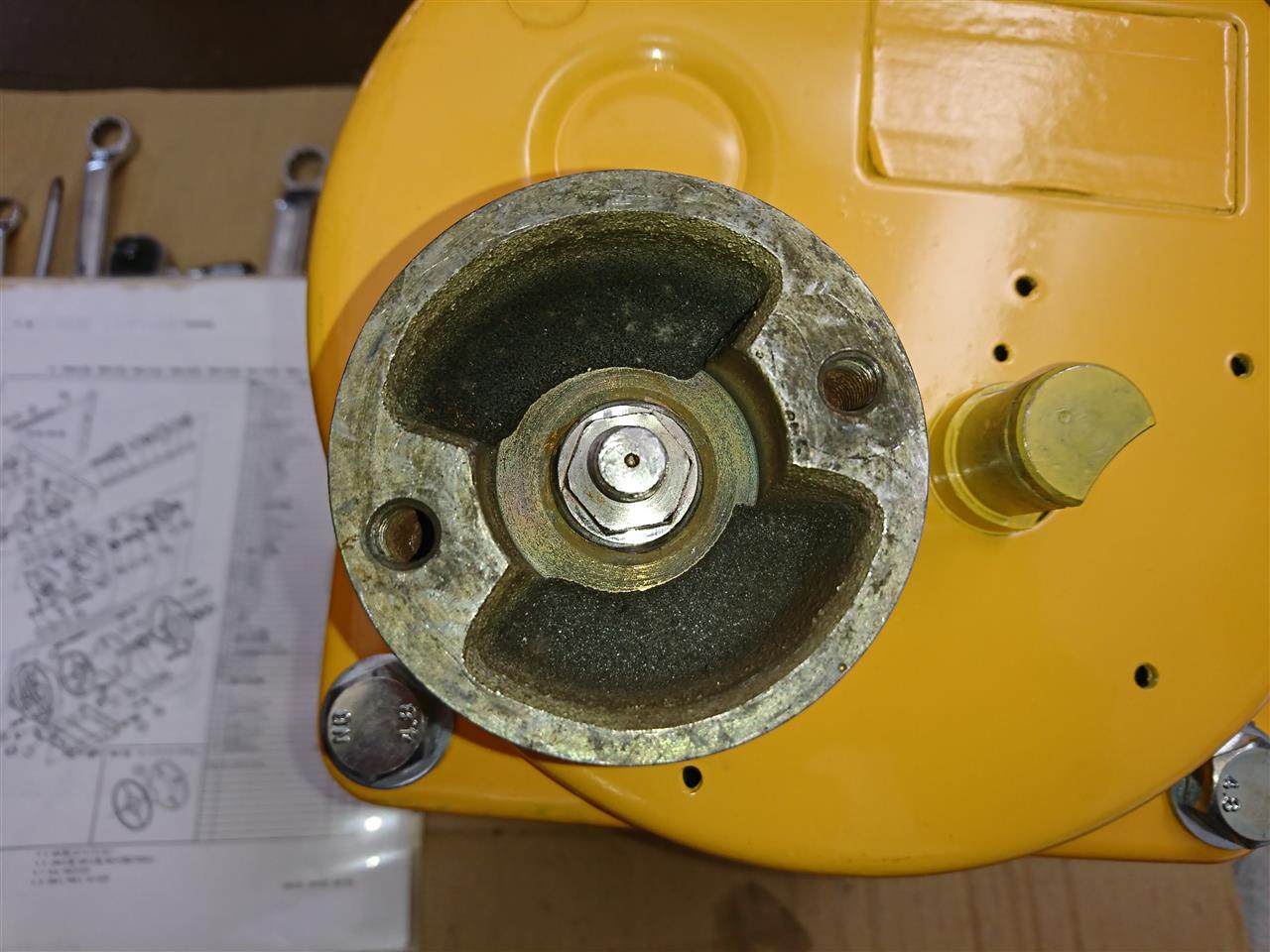

締め付けＯＫ。



次はストッパー周りを組んでいきます。

リターンスプリングをセットして、

ストッパーを付けて、

マグネットを付けます。
このマグネットが秀逸。


ハンドルからの時計回りの入力があれば、マグネットが写真のように離れてストッパーを解放しますが、

ハンドルから反時計回りの入力があった場合はマグネットがクラッチに巻き付いて、ラチェットギヤにストッパーが噛合います。


もうほとんど組みあがりました～。

今朝、コーナンで黄色の缶スプレー（１８８円）とハケ塗り用の塗料（７００円ぐらい）を買ってきました。


ベース部分は缶スプレーでうまく塗れないので、ハケ塗りで行こうと思います。
黄色の缶スプレーと色合いは合うかな？


左側はハケ塗り、右側は缶スプレーです。
ちょっと缶スプレーの方が濃い感じの色合いです。


ケース部分は缶スプレー重ね塗りを繰り返して、とりあえず塗れました。


これからギヤボックスを組んでいきます。


ケースにベアリングを打ち込みます。

古いベアリングを当てて、アウタレースを均等に叩いていって、ベアリングが着座するまで叩きます。
着座すると音が変わるのでそこで終了。


ベアリング打ち込み完了。


次はメインシャフトの打ち込みです。
構造上、アウタレース目がけて叩けないので、ギヤ部分をプラスチックハンマで叩いて打ち込みました。


取付完了です。


インプットシャフトとカウンターシャフトも組み込み。
この状態でもスムーズに廻るようになりました。


ワイヤロープ巻き取りのボビンを取り付け。
この部分の塗装はもういいです。
ワイヤで傷まみれになるだろうから・・・・。


メインシャフトの反対側の支持部もベアリング打ち替えします。


ドッキング！！


クルクル

一回転

だいぶ形になってきました。


４Ｓして終了。
今日はここまで。

今日でウインチの塗装４日目です。


重ね塗りをしていますが、まだまだ薄いです。


パッと見は塗れてきていますが、薄い部分もあり。

そろそろ缶スプレーの残りも少なくなってきました。
持った感じからしてあと１／５ぐらいしか残っていません。




透けてますよ、垂れてますよ！！

塗装、なかなか完了せず。
ハケ塗りにすれば良かったと後悔。

なかなか塗装が終わらないのでベアリングの組み込みに着手できません。

日曜日はハムの集いに行ってきました。

駐車場に到着すると、お友達のまきさんの車を発見！
１年ぶりのアイボールでした。
息子とお遍路のおさめ札を交換していただきました。
子供へのお土産もいただいてすいません。

私には、ダミーロードの素をいただきました。

これは無茶苦茶嬉しい！！
思いがけないプレゼントにビックリしました！
実は、ハイパワーに耐えられるダミーロードが欲しくて、金属皮膜の抵抗で作ろうと思っていたところです。
ちょうどよく素子が入手できて喜んでいます。ありがとうございました。

私からのプレゼントは、文字通りジャンクのＧＰと電源装置。
荷物になるジャンクを引き取ってもらって恐縮です。(^^;


さて、今年のハムの集いの会場は「技の館」と呼ばれる施設。
運営の方に聞くと、毎年会場を探すのに苦労しているとのこと。
催しの内容に「販売」がからむと会場の使用料も高くなるそうで、さらに収容人数や駐車場の関係で利用できる施設は限られてくるそうです。
運営をされている方は準備や後片付け、本当にご苦労様です。

会場内は久しぶりにお会いする方々ばかりで楽しいひと時を過ごしました。


ＪＡＲＬの高尾会長も来賓で来られていました。
講演の中で会員を増やす努力を色々とされていることをおっしゃっていました。

スクリーンに提示された資料の中で、おやっと思うものがありました。
準員の数が意外と多くあることです。
ＳＷＬしている人こんなにいるわけないのになんで！！と不思議に思いましたが、話を聞いているうちに納得。
現在、若い人たちを１年間無料でＪＡＲＬに入会できる制度を行っているそうです。免許がなくても入会できるので、なるほど準員が増える訳か～。
ぜひ、この無料の１年間のなかで資格を取って正員になってもらいたいもんですよね。


ローカルコンテストでは

息子が４３０ＭＨｚの部で１位に入ることができて表彰していただきました。


娘は４３０ＭＨｚの部２位

嬉しそう。
次も頑張ってね。

講演の間は子供たちも退屈で、娘は私のスマホでネットサーフィン。
息子は会場内をウロウロ。
気が付くと、息子はＣＷインベーダーを持ってＫＣＪのブースに入り浸っているようで、(^^;　ＯＭさんと仲良くなっているようでした。



抽選会では大根とポンジュースをゲット。
大根は高知支部の方のお土産で、ポンジュースは愛媛の方のお土産だそうです。
おうちの人も喜びそうな景品です。

２回ぐらい当たる抽選が行われて、とし。ファミリーでゲットした景品はこちら。

ヤエスの無線機はほぼ持ってないので、この帽子はかぶりにくい。ｈｉ
ＹＡＭＡＨＡのアメリカン乗りながら、ハーレーの皮ジャン着るようなもんですかね！？

みんなが持ち寄った商品でオークション大会が始まりました。
ケンウッドの純正電源ＰＳ－３１が５０００円からの出品。
欲しいけど、ちょっと高いかな？手を上げようかな、どうしようかな？
と思っているうちに誰も入札しなくてお流れ。

いったん全ての競売が終わってから、
再びＰＳ－３１が３５００円のプライスダウンで競りにかけられました。
今度は手を上げたところ、誰も応札なく、３５００円で落札できました。

シリーズ電源で２０Ａです。
ちょっと薄汚れていましたが、磨いたらキレイになりました。

ＴＳ－７９０のケンウッド純正電源はヤフオクで欲しいなと思いつつなかなか買えなかったので嬉しいです。
純正スピーカはヤフオクで手に入れていたので、早速並べてみました。

学生時代に欲しかったものが揃って感無量です。(T_T)
ＩＣ－９７００なんかの新しい無線機なんて興味はありません。


ハムの集いでは楽しいひと時を過ごし、帰りは息子のリクエストで安楽時に寄りました。


安楽時山門



思いつきで来たのでおさめ札はありません。
お賽銭を入れ、簡易にお参りしました。


息子曰く、温泉井戸だそうです。
深いのかな？と覗き込むと、蓋がしてあってお賽銭が投げ込まれていました。


１１月に入ると夕方はだいぶ寒くなりました。

今日もウインチにスプレーしました。


安いスプレーだからか、どうも溶剤に対して顔料が少ないような気がします。
薄いからと、厚めに塗ったらタレてきました。orz
まぁ、腕が悪いのは間違いないんですが・・・・。




これで２回目の塗装です。
まだ、３回目、４回目を塗る必要がありそうです。


明日はＪＡＲＬの支部大会。

実はそれに向けて準備をしていました。

先日、ａｉｔｅｎｄｏで部品を購入していました。


お目当ては液晶モジュール。

息子にあげたＣＷインベーダーズですが、去年、支部大会に持っていったら
ＯＭたちに「文字が小さくて読めないっ」って言われました。(^^;
今年はデカ表示で楽しんでもらおうと思います。


ちょうど穴あけに失敗したケースがあったので組んでみました。
ポケベルみたいでなかなかいい感じ。

でも、せっかくのインベーダーな基板が見えなくなって残念なところもあります。
スケルトンなケースの方が良かったですかね！？

明日は息子がＯＭに声をかけてＣＷインベーダズ大会をするそうな。
点数を貼り出してランキングを作るとか。

息子は１７面までクリアできているのでちょっと自信をもっているようです。
百戦錬磨のＯＭ方にギャフンと言わされて、凹んで、そしてまた上達してもらいたいです！！
（私はすでに、息子にギャフンと言わせることができなくなりました。orz）
