今日は休みです。


庭に仮置きしていた４３０ＭＨｚの八木アンテナの整備をしたいと思います。

次の月曜日が休みなのでそのときにタワーに取り付けたい。

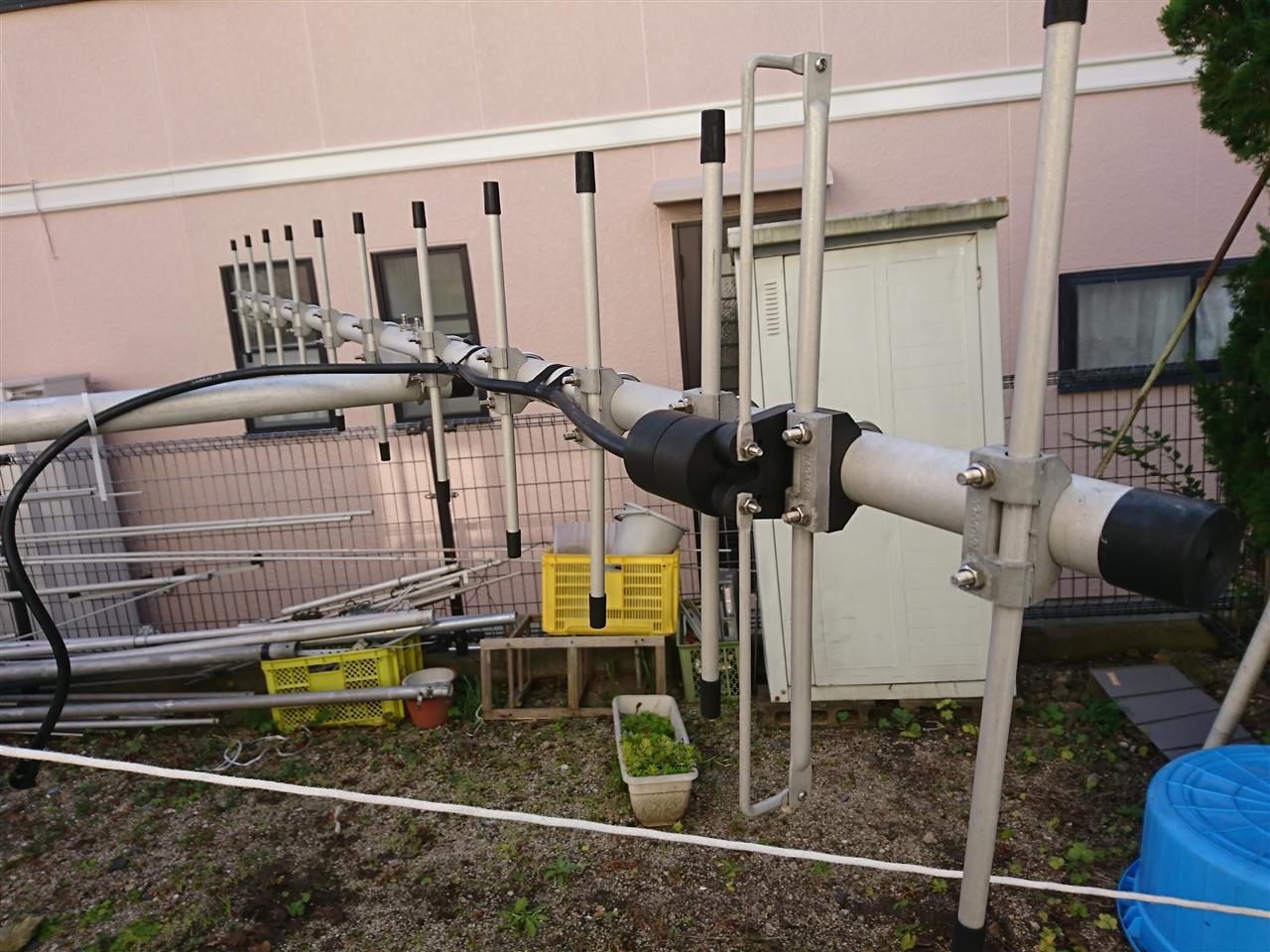

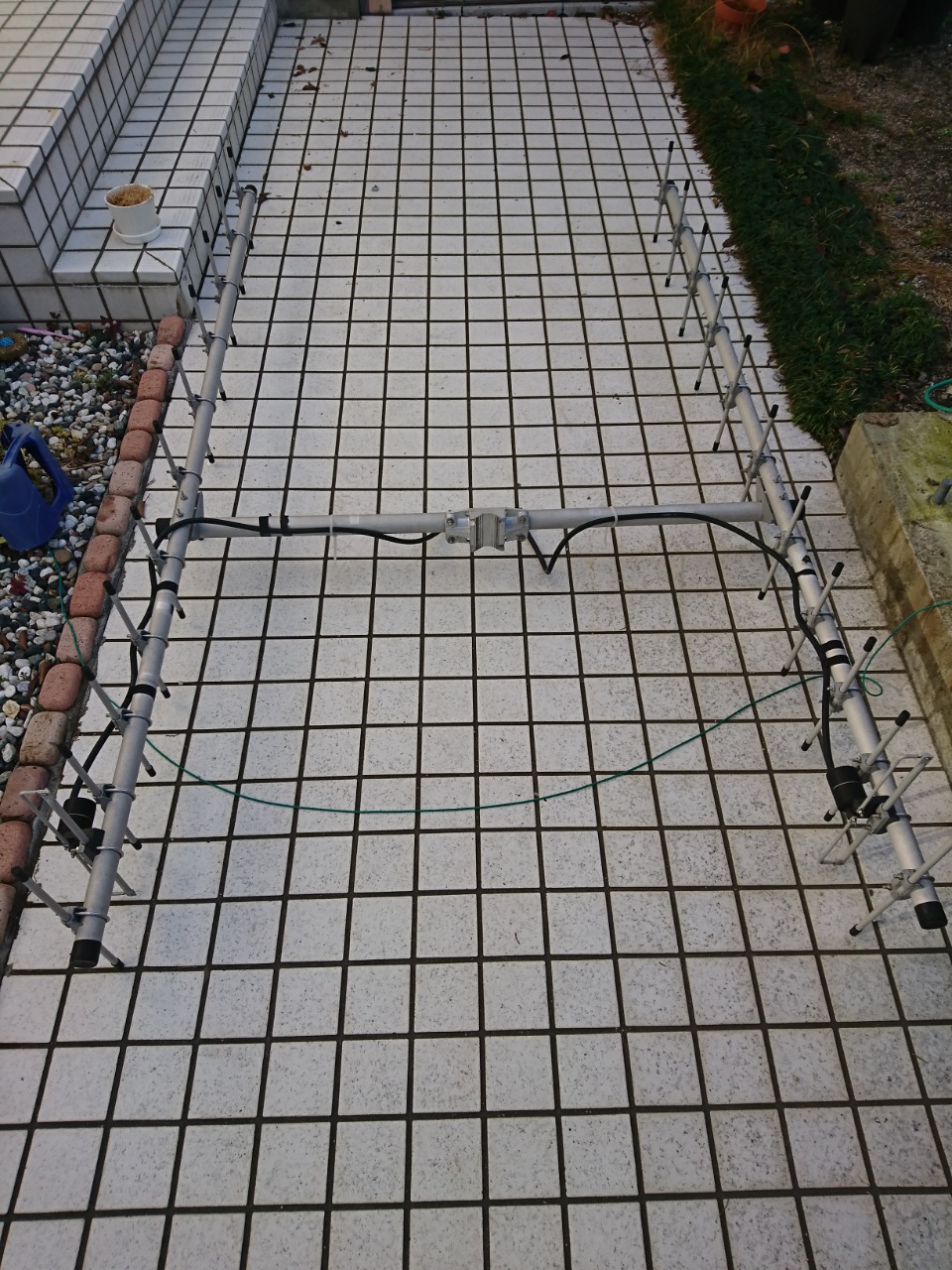

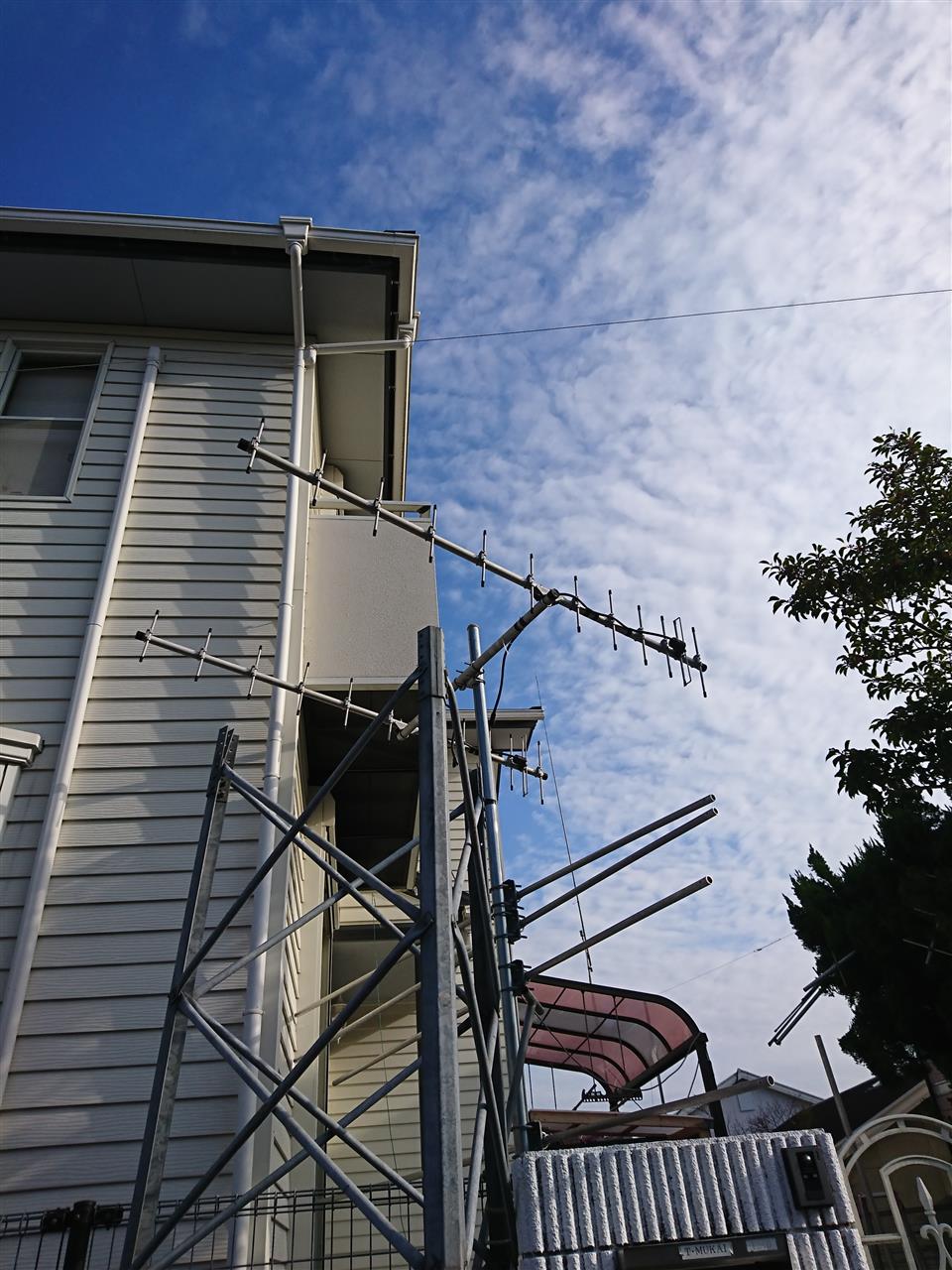

ガナラの１２エレ、スタックです。

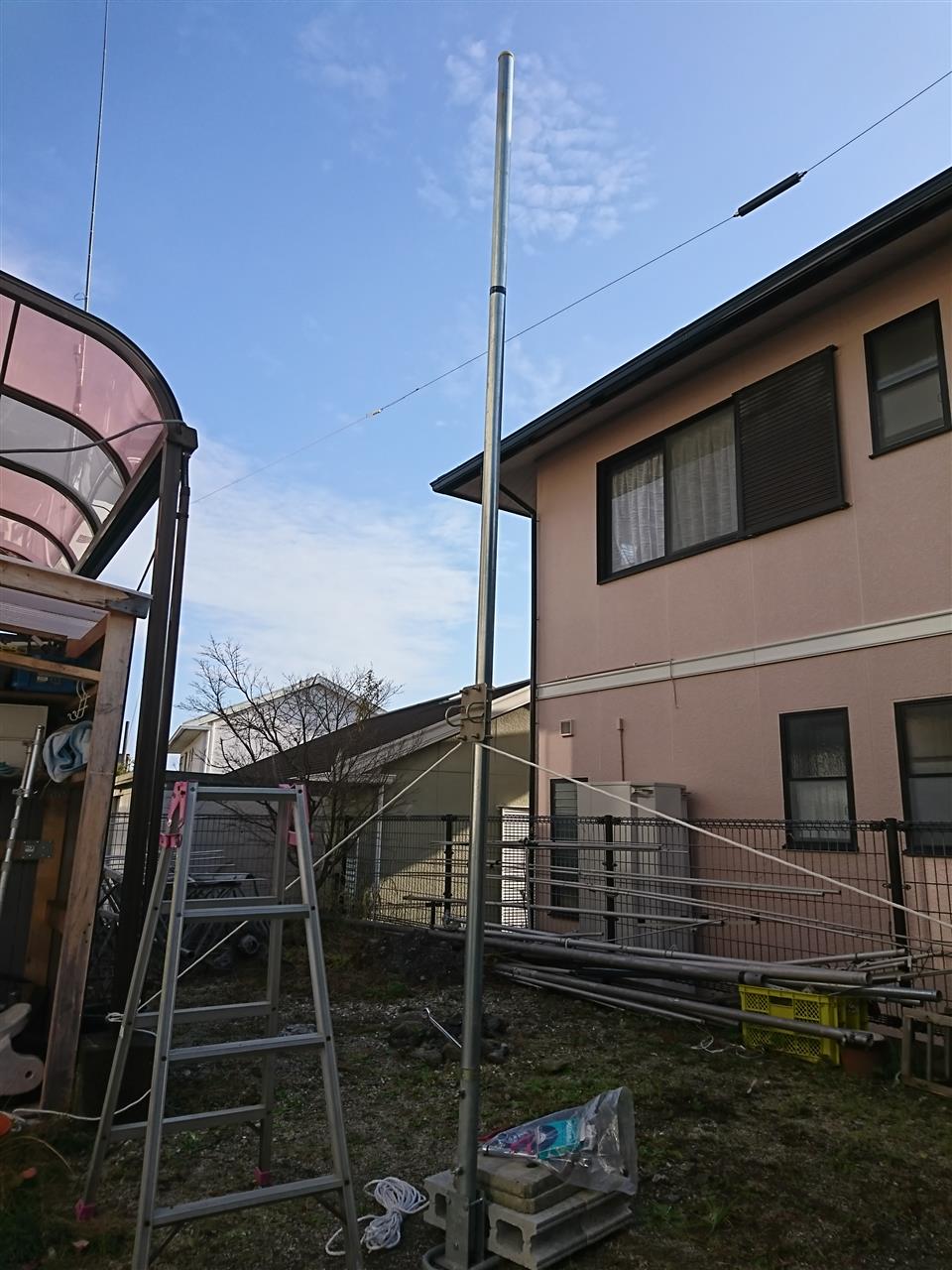

庭に作業用のポールを立てました。
これにアンテナを付けて調整します。


まずは同軸ケーブルの固定から。
ビニルテープで巻いていたところは紫外線でパリパリになってます。


同軸は７Ｃ－２Ｖのようです。


塩ビパイプを切りました。

サイズ的に１０Ｄは半分に切ったのがちょうど良かったので、７Ｄは１／３かな？と思って切り出しました。


いざ当ててみるとタイラップで縛った時の安定感がイマイチ。


いろいろ試したあげく、結局１０Ｄと同じサイズが良いことがわかりました。

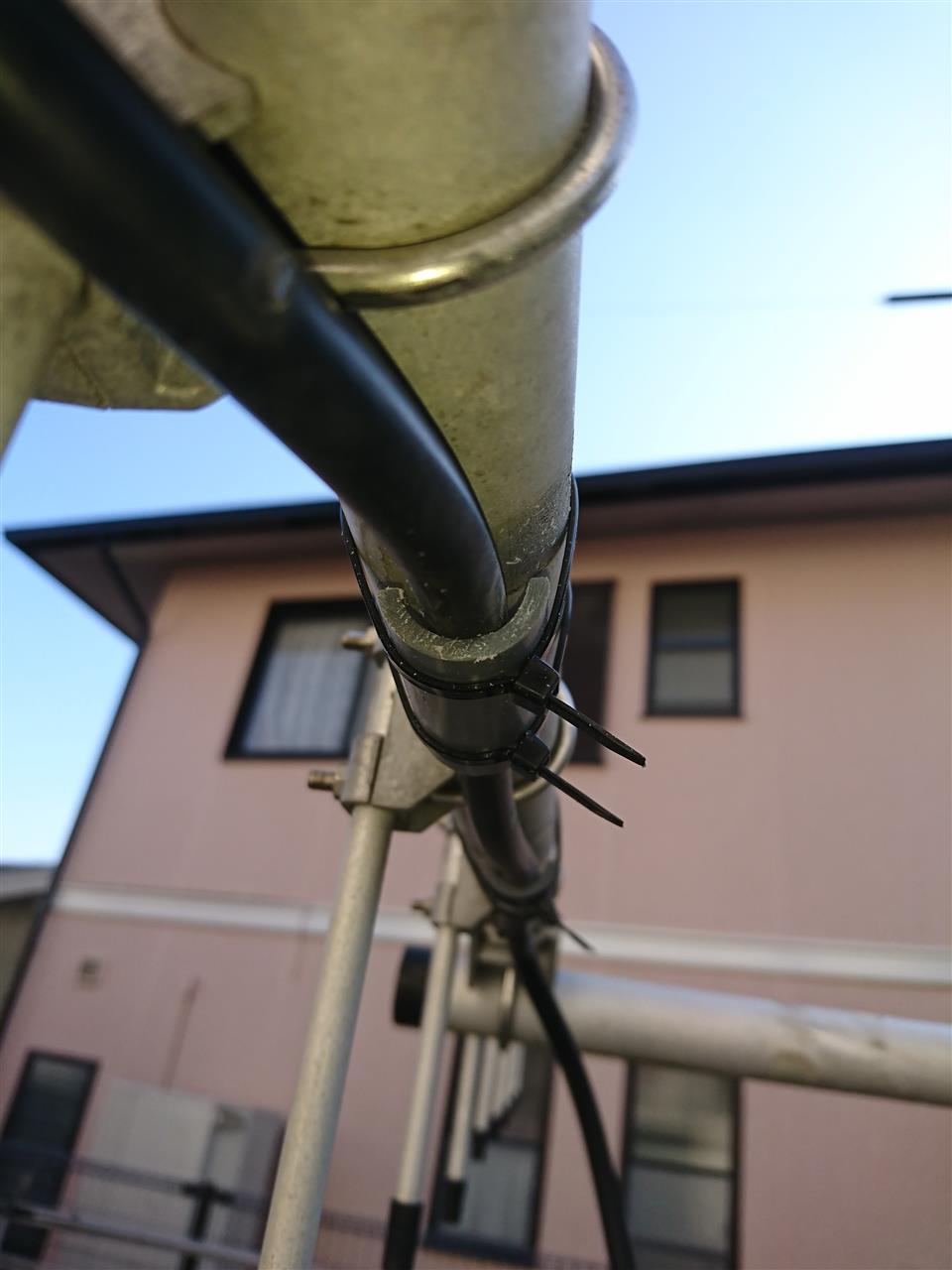

同軸ケーブルの取り回し完了。

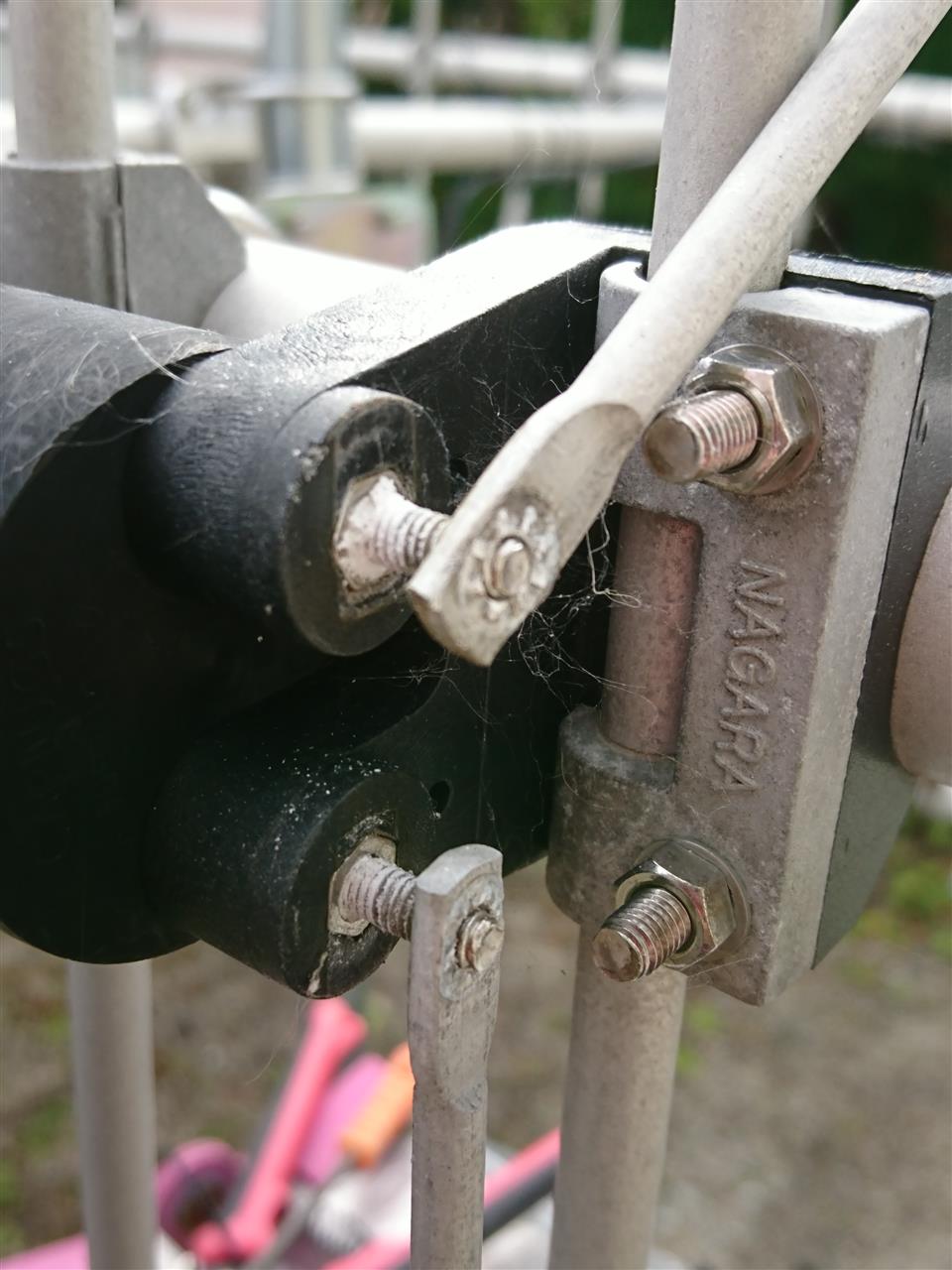

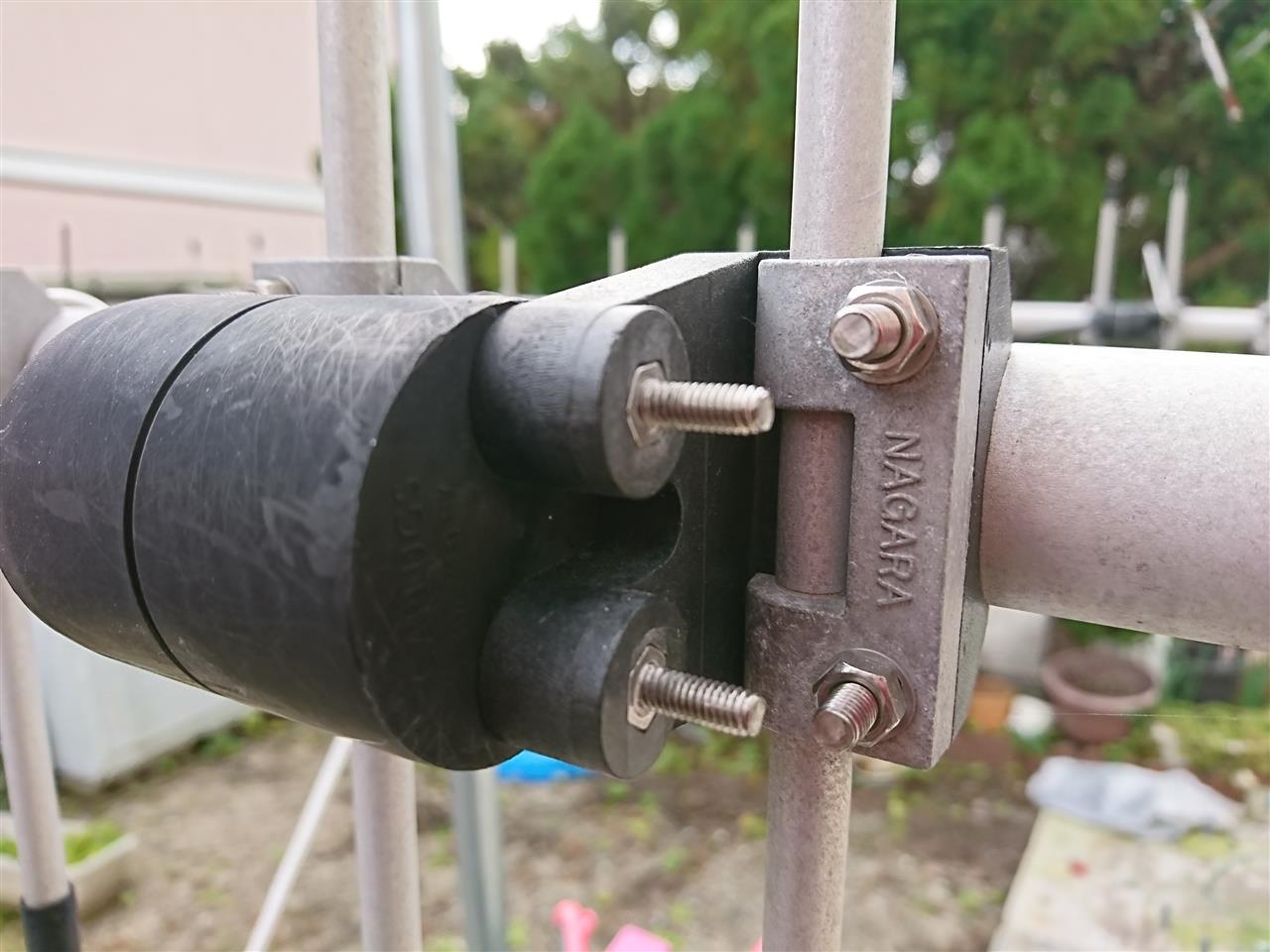

次は給電部。
ナットを外すと・・・粉ふいてました。

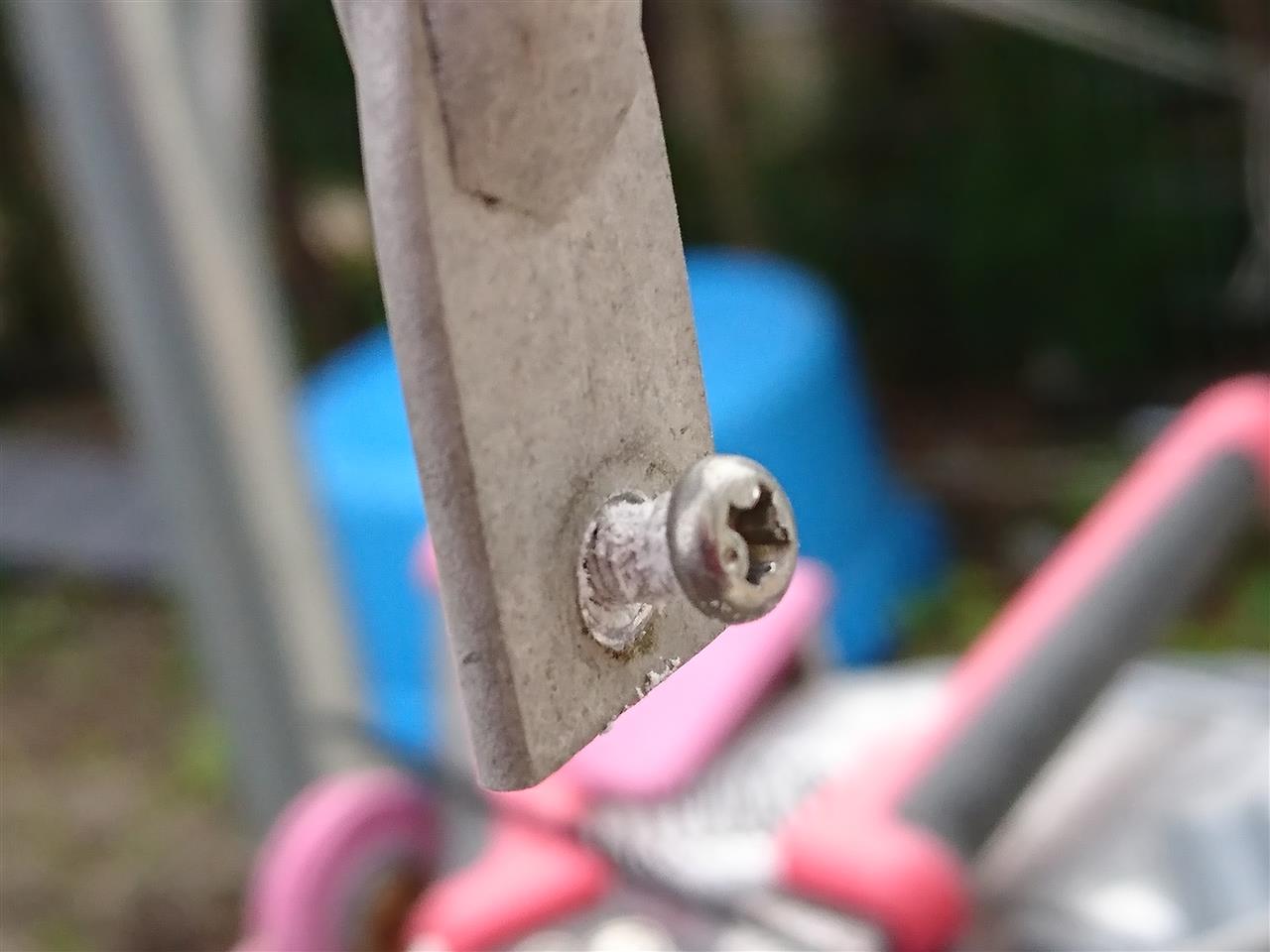

折り返し部も。


ワイヤブラシで清掃。


テナメイトを塗って取付しました。

午前の部はこれで終了。

午後の部に移る前に、サンタさんはプレゼントを調達してきます。
どこに隠しておくかも考えないと。

今日は休みでした。

さて、タワーにアンテナを載せるうえで心配事が２つあります。
一つはローテーター周りの同軸ケーブルの取り回し。ケーブルにストレスを与えずに回転させられるかどうか。
もう一つは、クランクアップタワーなので同軸ケーブルを吊り下げておくわけですが、ケーブルの重さで固定した部分一点に負荷がかからないかどうか。

いままではタイラップで適当に縛ってただけなので、今回はキチンとつけたいなという気持ちがあります。
１０Ｄ－ＦＢも１本、新調したことですし。


同軸の取り回しはこんな感じで考えています。

ミドリ線の上側で同軸を固定するわけですが、タイラップで縛っただけでは同軸ケーブルに食い込んで痛めるんではないかと。
もっとソフトに固定できんもんかなと。

ネットで情報収集しましたが、あまりこのあたりのことを書かれていません。
みんなどうやってるのかな？

まぁ、私は私なりに考えて同軸ケーブルのステーを作ってきました。



適当な材料はないものかと探していると、いいのがありました。
２ｍｍ厚のステンレス板。
角度もついていて理想的です。

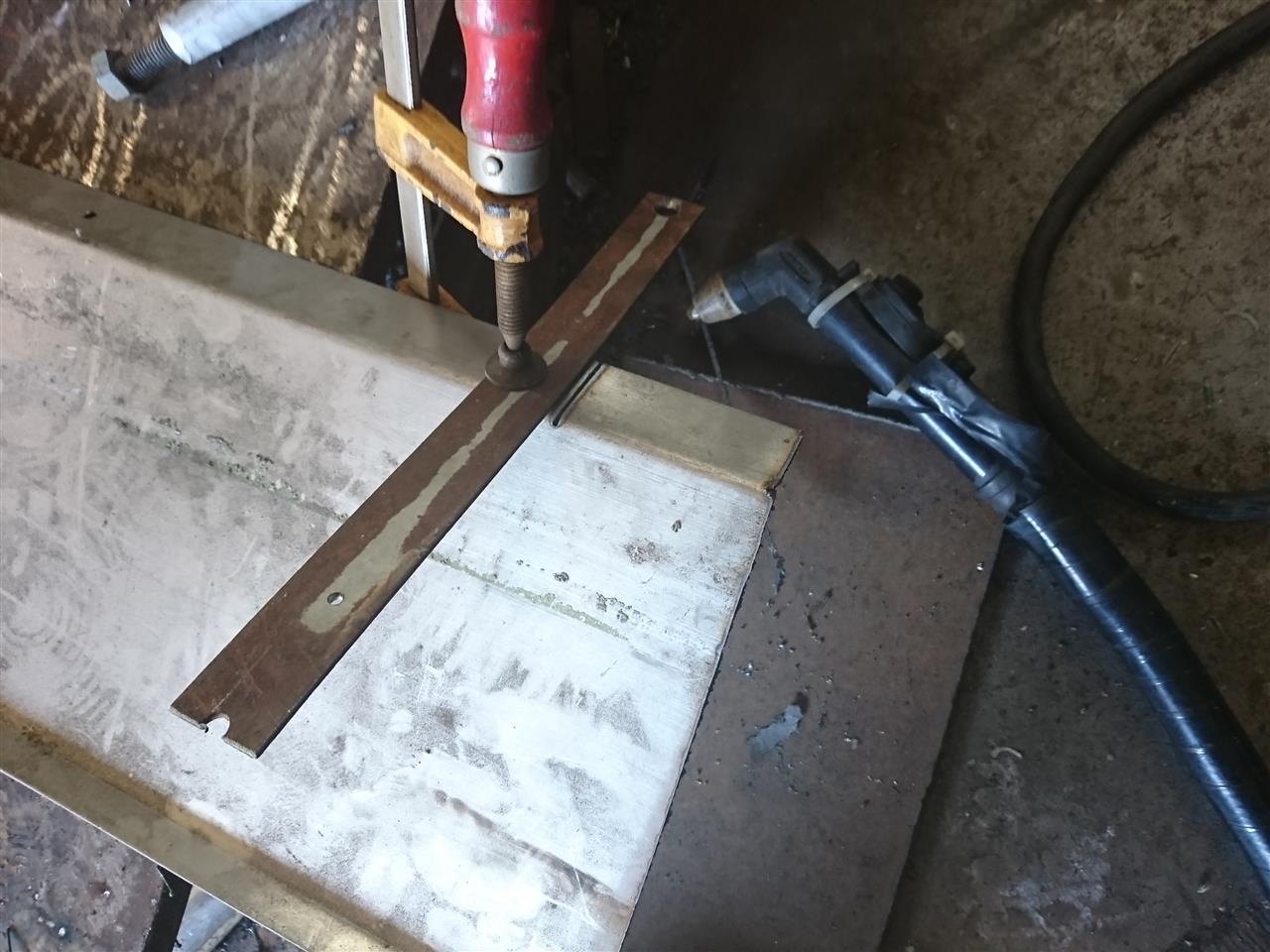

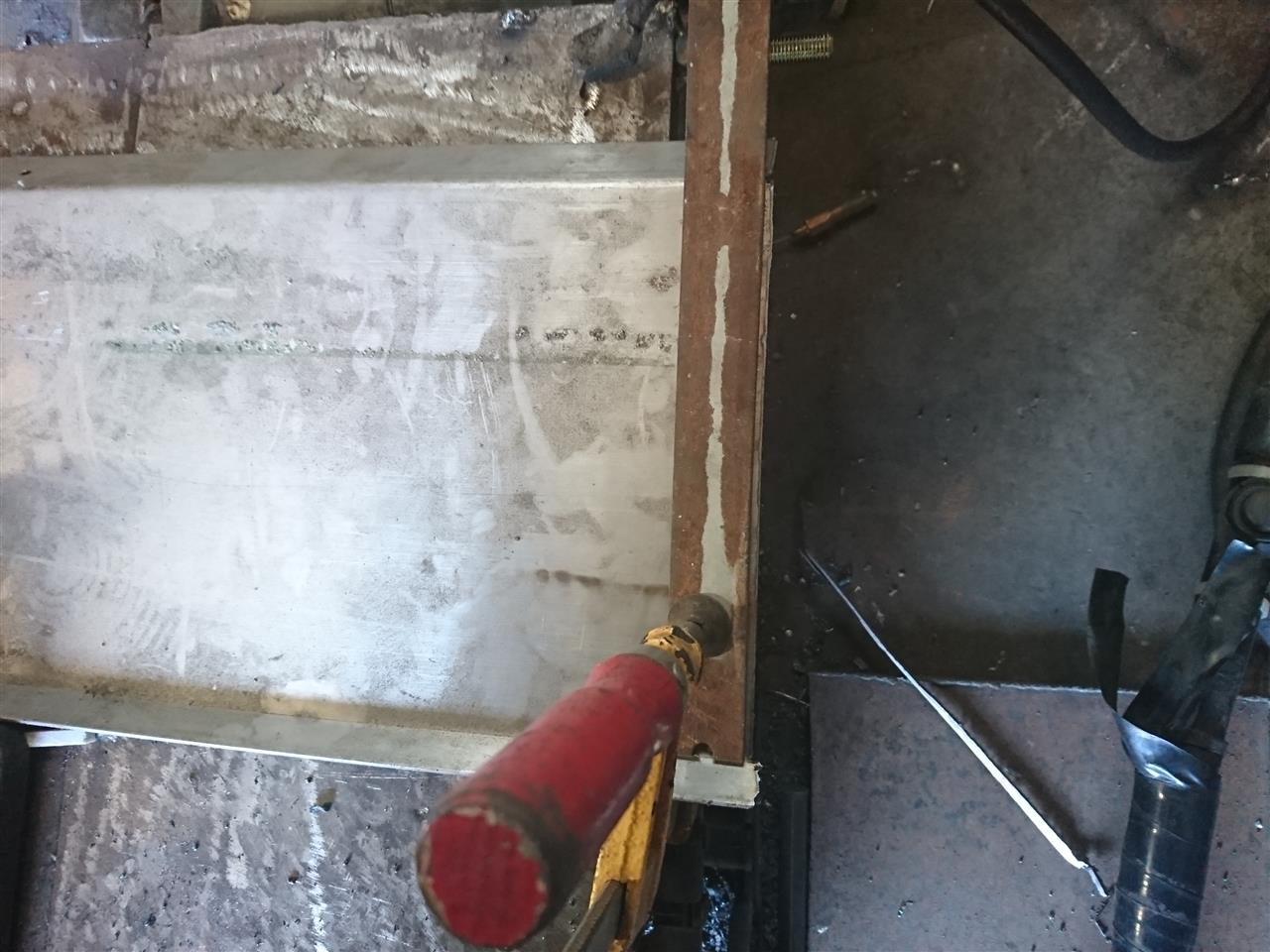

プラズマ切断機でカットします。



定規を当ててゆっくり切っていきます。
定規の当て直しをする部分がキレイに切れませんでしたが、あとでサンダーで修正するのでＯＫです。

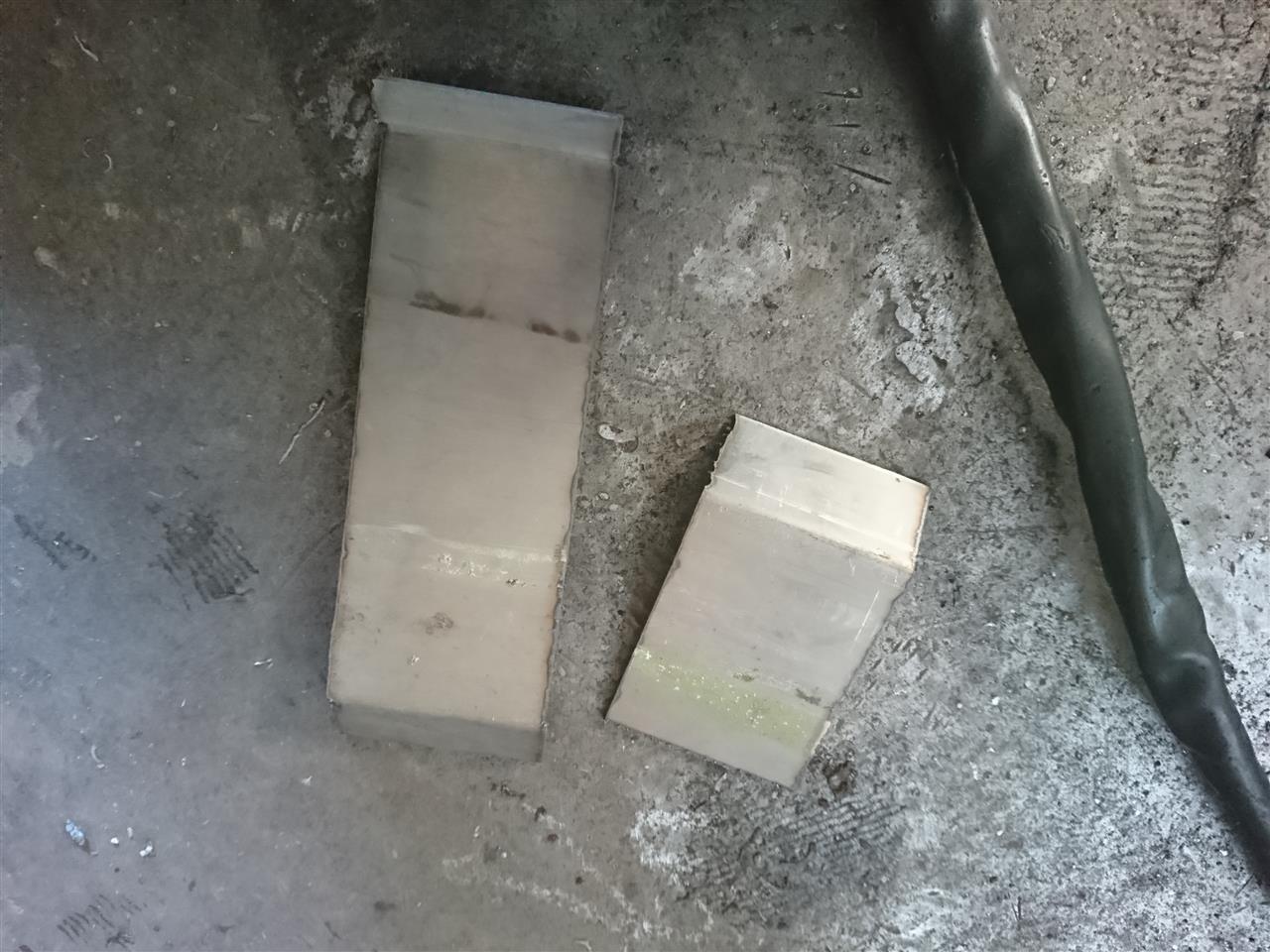

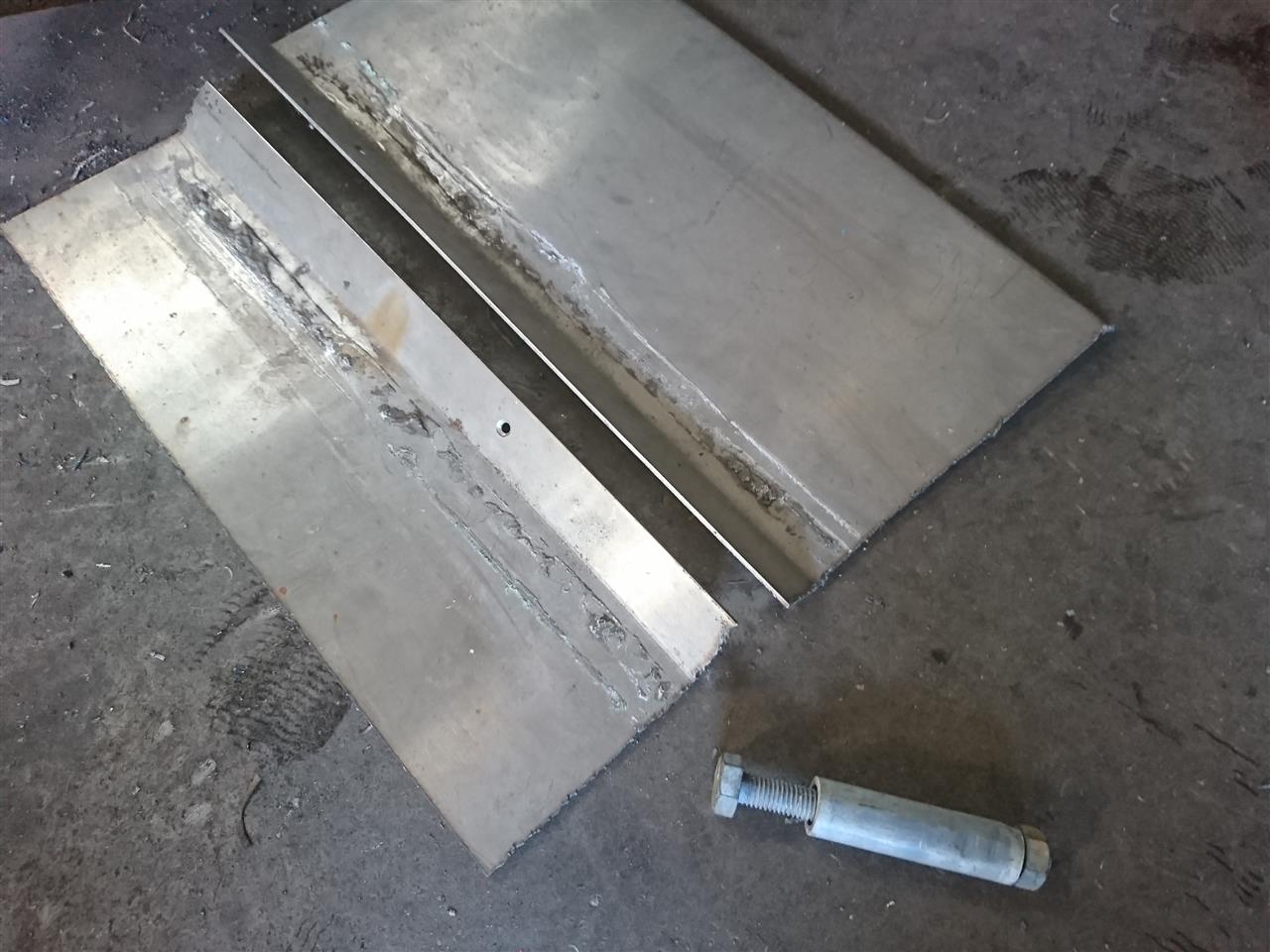

切り出せました。


２枚の板をつなぎ合わせます。
万力で固定して、バチバチっと溶接。
せっかくのステンレスが、鋼ワイヤの溶接で台無しですが準備してないのでやむなし。
あとで亜鉛塗装しておこう。

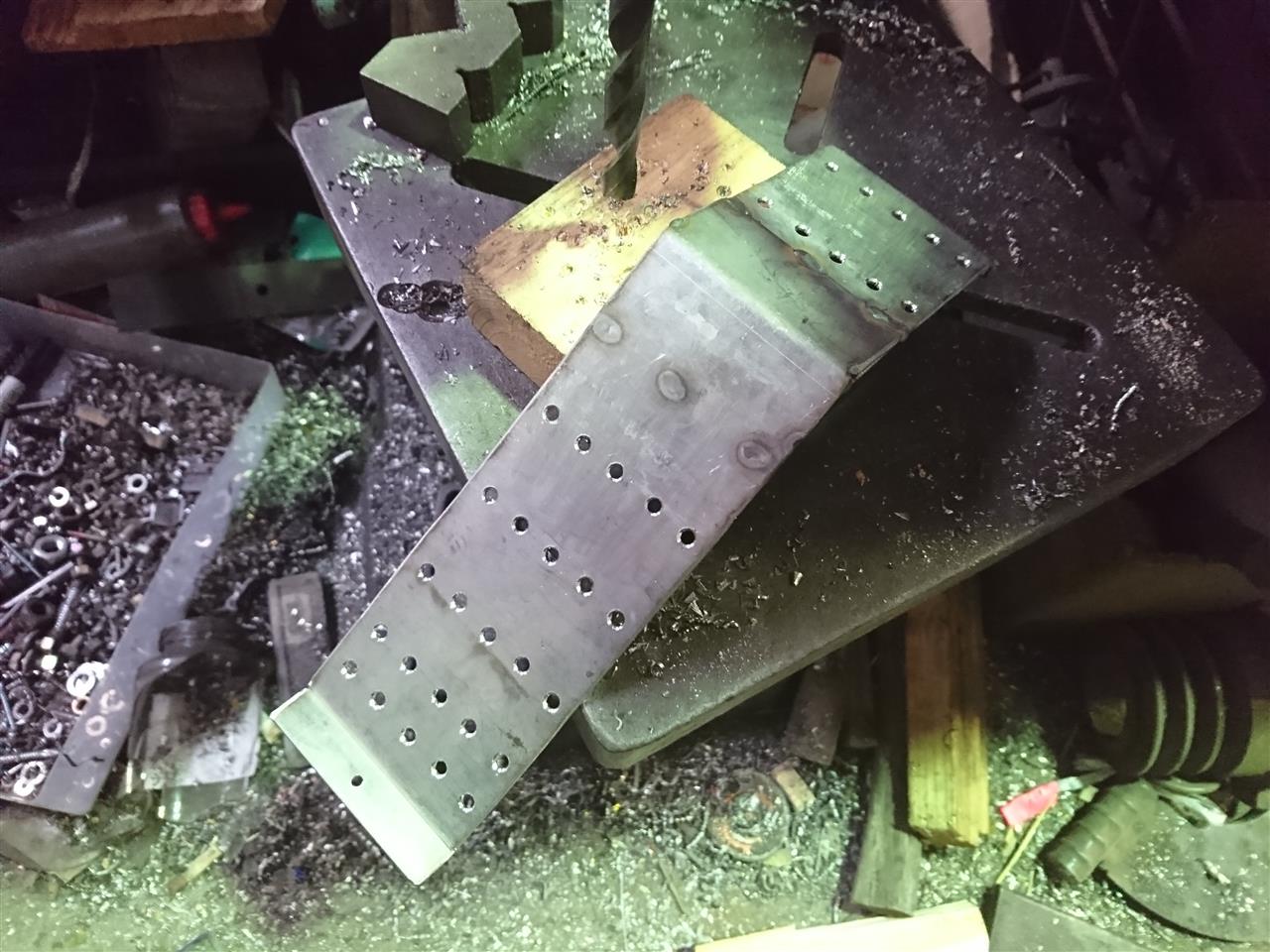

穴を開けるため、適当に石筆で罫線を書いて、ポンチでマーキング。
同軸ケーブルを固定する穴はたくさんあけておいた方がいいかなと欲張りました。


４ｍｍのキリで穴あけ。
その後、面取りのために大きめのキリですくいました。


タワーへの取り付け部。
写真のボルトを通してタワーに止められます。

パイプがあればよかったのですがいいサイズが無かったので、軽自動車用のハブナットを代わりに使用しました。
ボルトよりもハブナットの内径が大きいのでボルトを軸に可動します。
ローテータで廻された時に若干でも可動できたほうがストレスを吸収するんではないかなと。

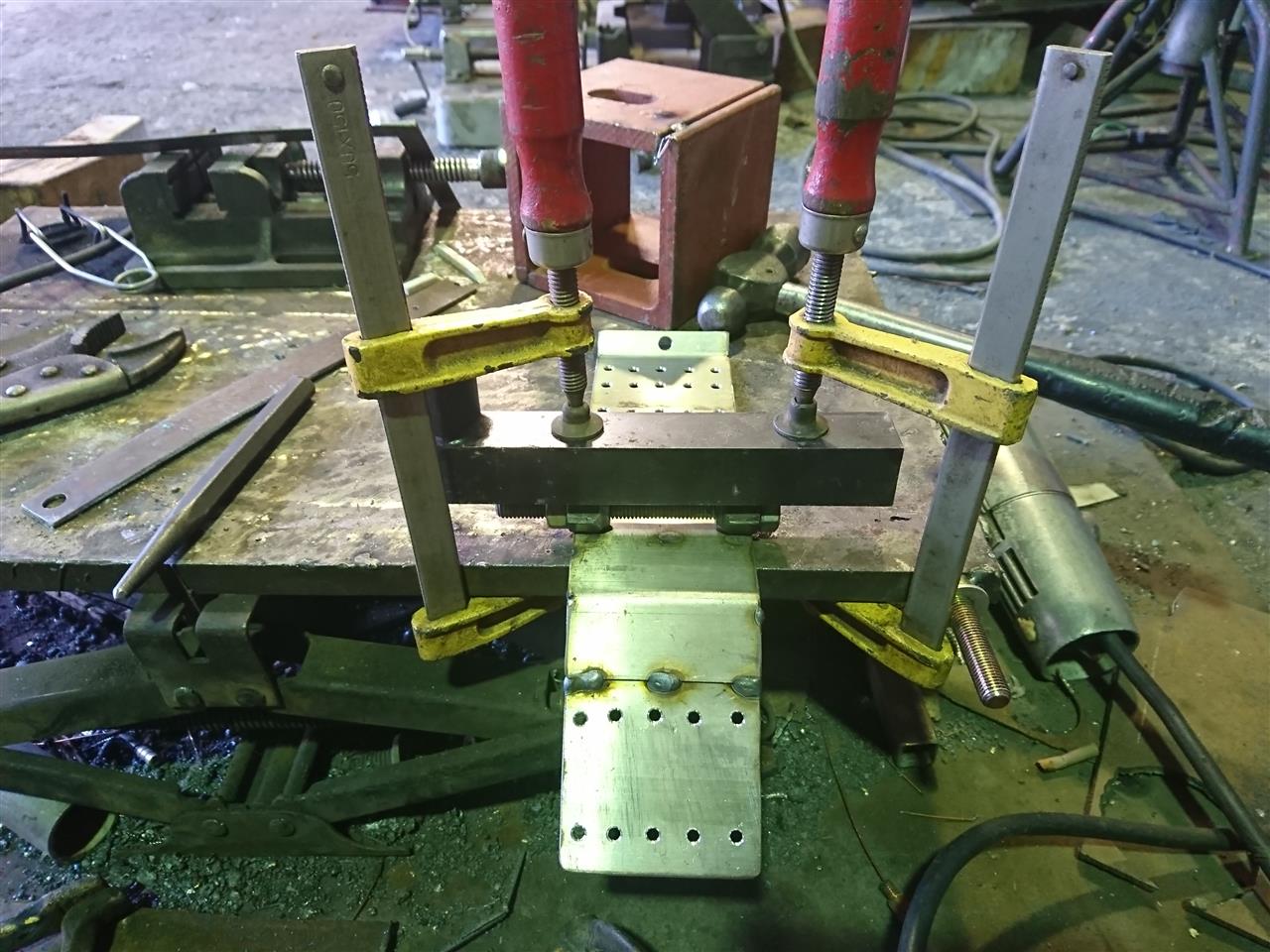

しっかり押さえて溶接。

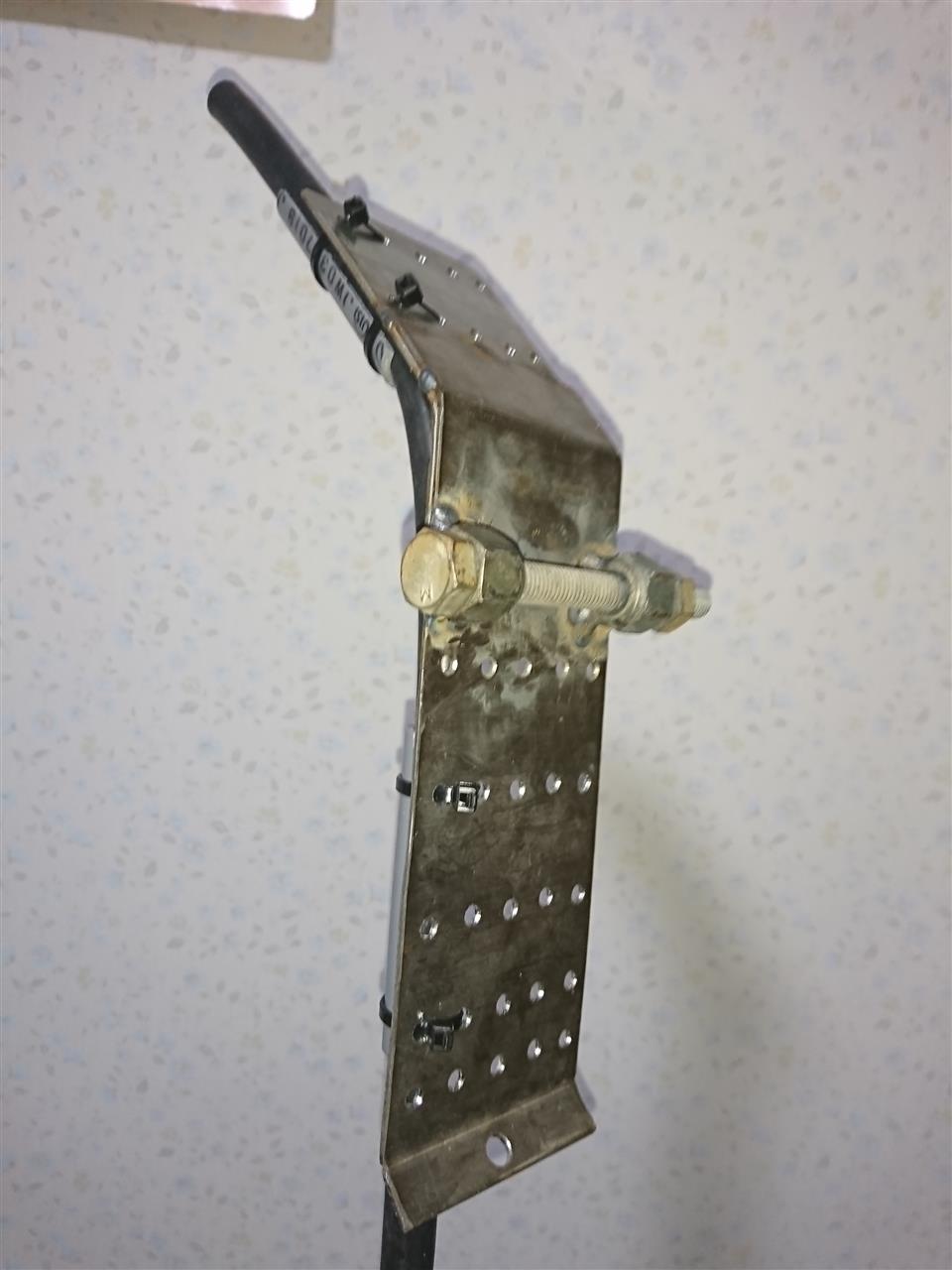

こんな感じで完成です。





仮で１０Ｄ－ＦＢを固定してみました。

塩ビパイプを半分に切って当て物にしています。
面で押さえているので同軸ケーブルにも優しい、ハズ。

お友達のｇａｎｋｕｎ３３さんよりコメントをいただきまして、同軸以外の０．８５ｄＢの減衰の原因は何だろということで、変換コネクタでどれぐらいロスするのか実験してみました。
（４３０ＭＨｚ帯での実験です）

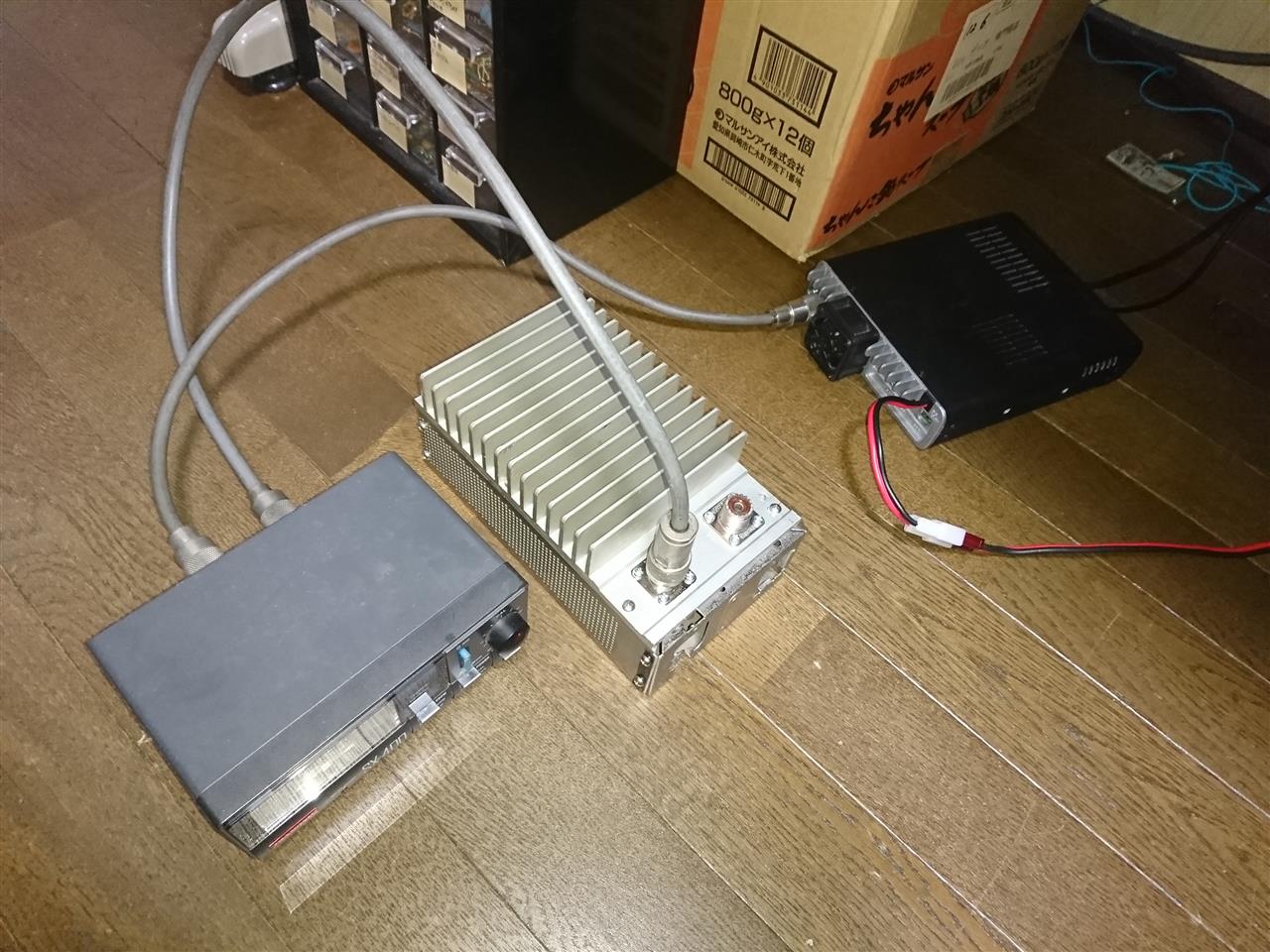

まずは、変換コネクタ無しで出力点検。


キッチリ５０Ｗ出ています。

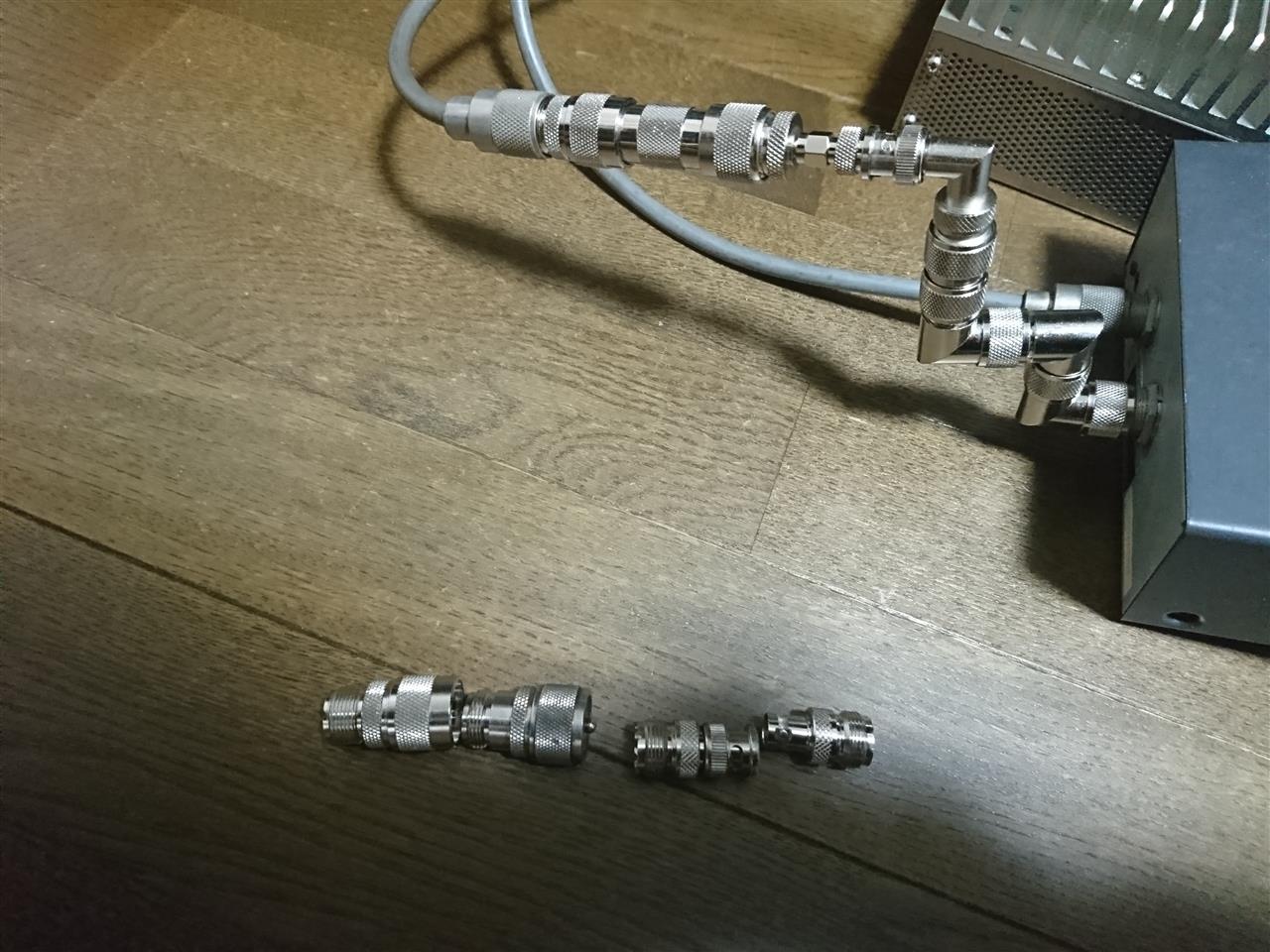

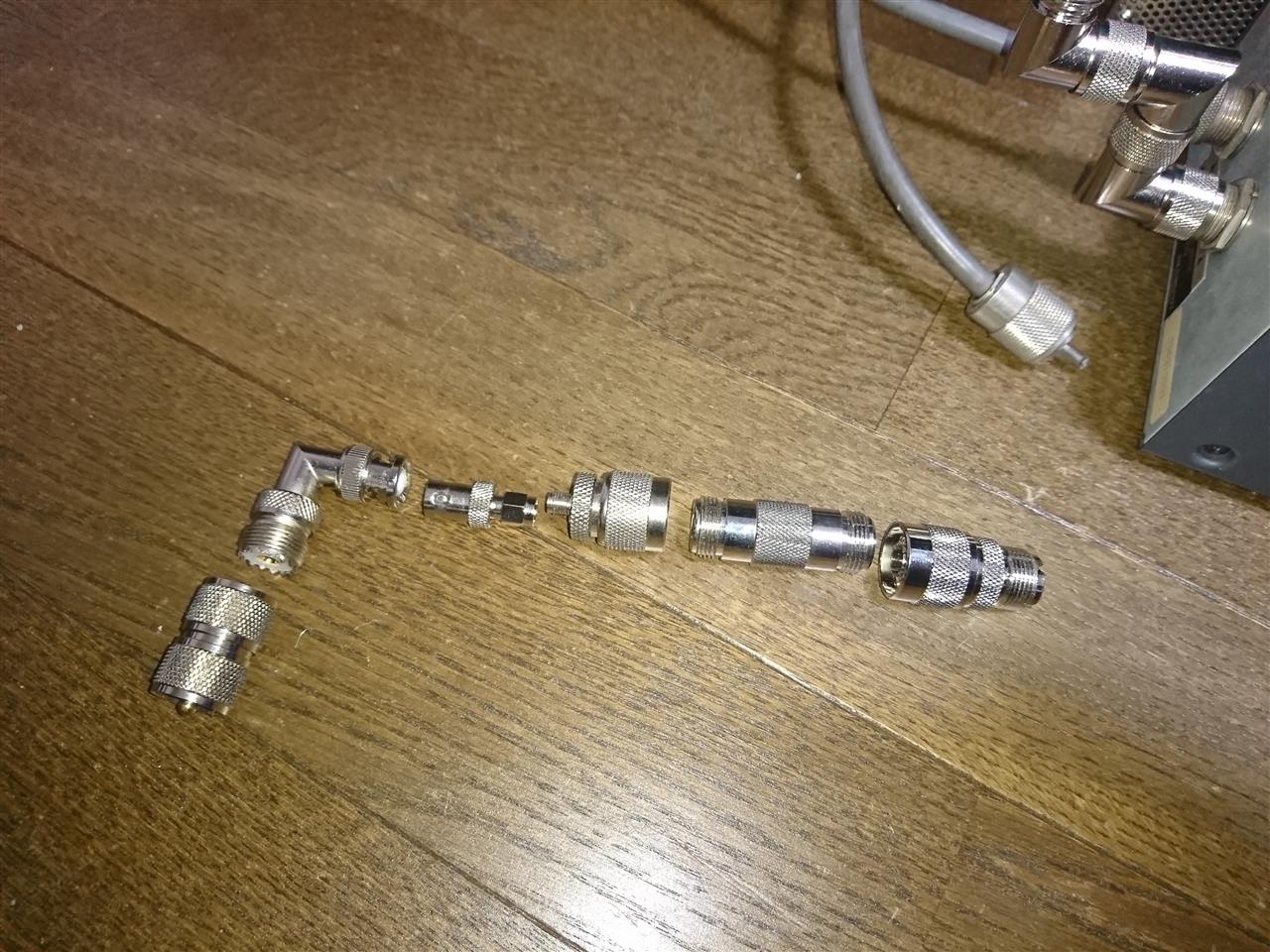

この９０度折り曲げＭ型コネクタを３つつないてみます。


こんな感じ。


ちょっとパワーロス。

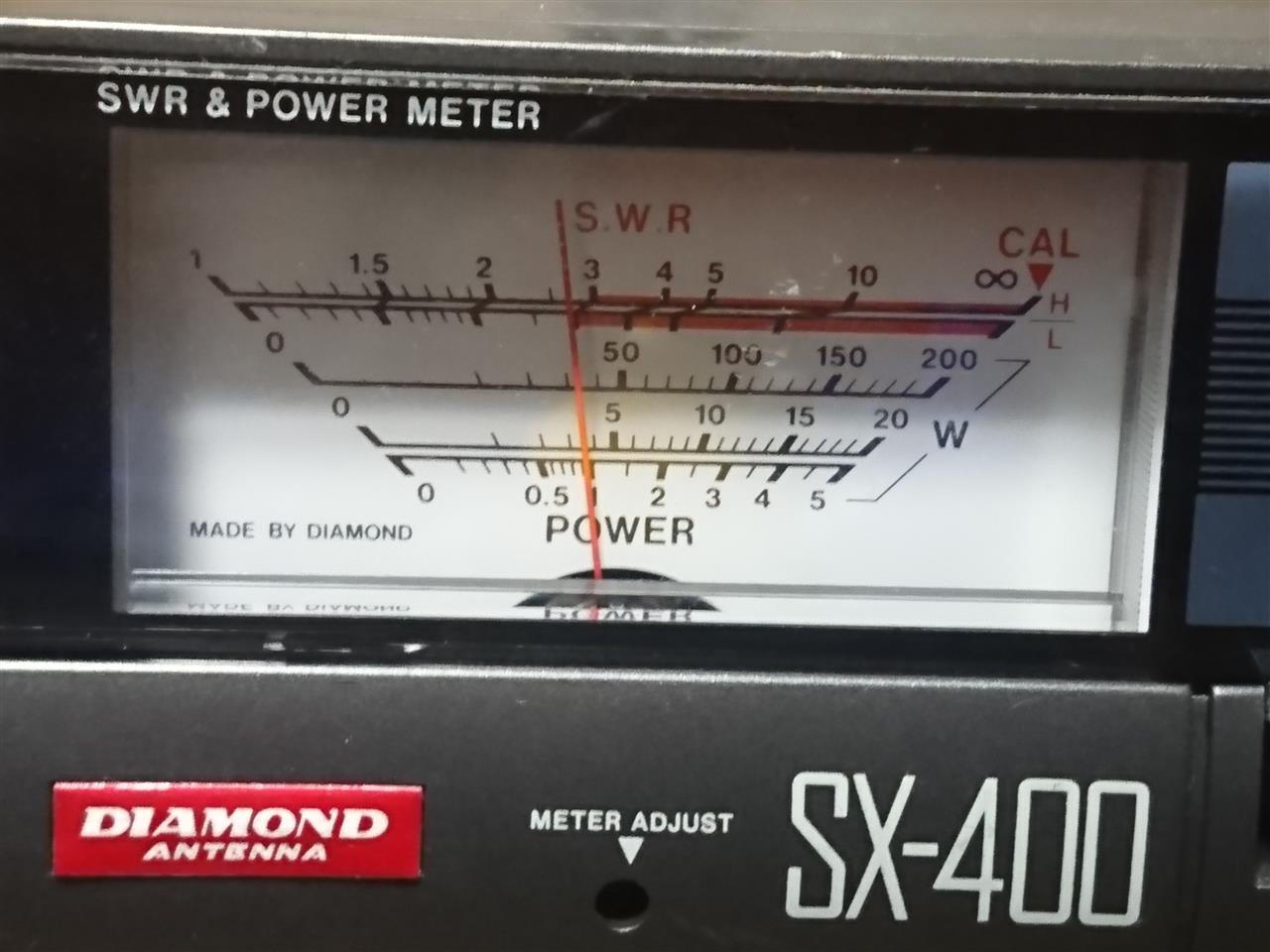

アナログメータなので読み取るのは難しいですが、４８Ｗぐらいでしょうか？


続いてはこれをプラス。


こんな感じにつなぎました。


３３Ｗぐらいでしょうか？


さらにこれをプラス。


こんな感じ。


あんまり変化なし。３３Ｗぐらい。

参考までにこの状態で１４５ＭＨｚで送信すると全く減衰無しの５０Ｗでした。


ちょっと大げさにやってしまいましたが、結論としては

・変換コネクタによって減衰するにはするけど、その減衰量はコネクタ次第
・同軸ケーブルの減衰量が公開されているけど、アマチュアがコネクタを付けて実験を行っても理論値通りにはいかない
・なるべく変換コネクタは付けない方がいい
・気にしたら負け
・でも気になる

以上

今日は１５時に子供を学校まで迎えに行って、みんなそろって病院でインフルエンザの予防接種を受ける予定でした。
なので作業のリミットは１４時５０分。

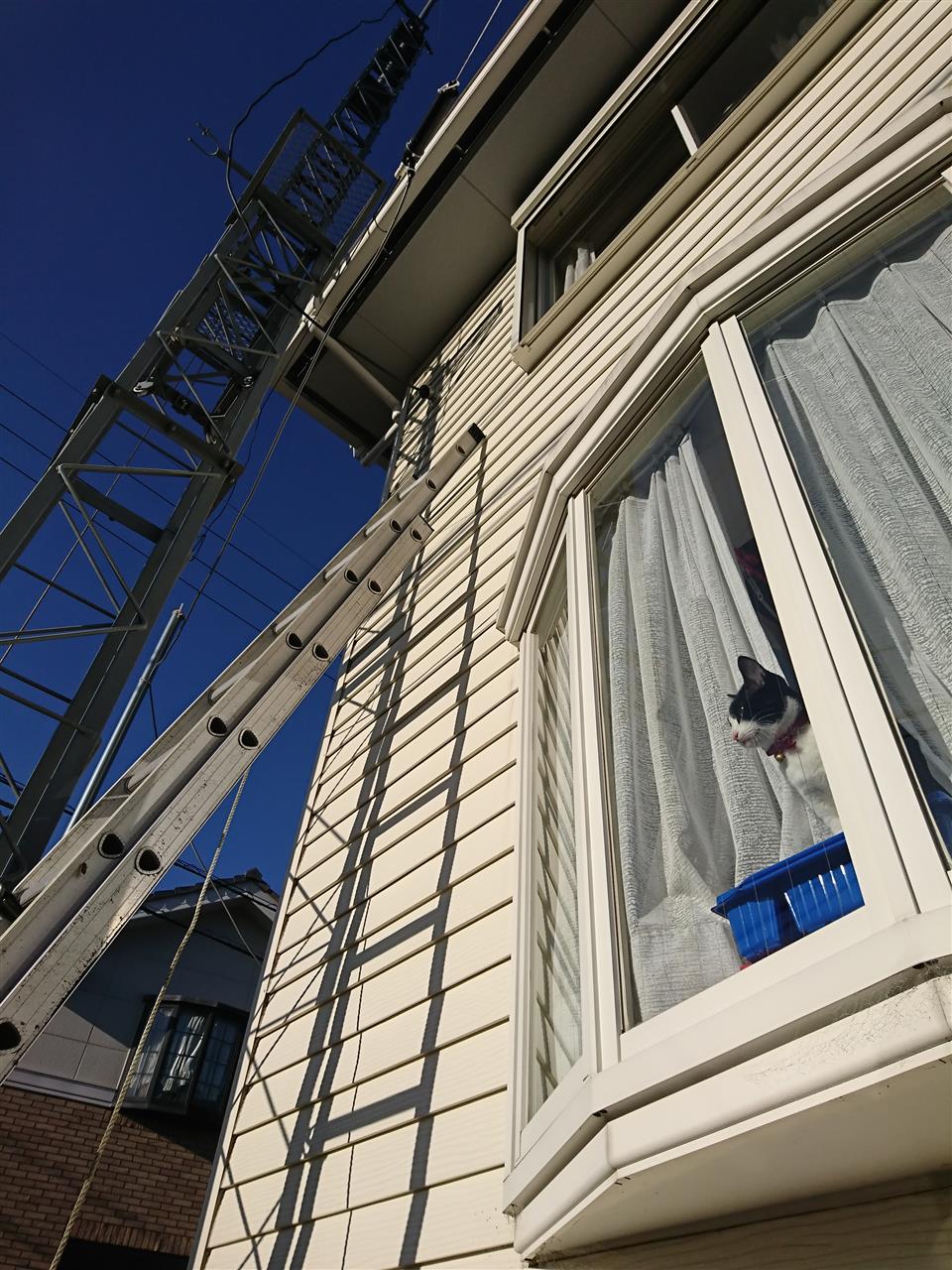

ネコちゃんも不安げに見てました。


なんとか時間までに同軸ケーブルを引き込むことができました。


インフルエンザの予防接種を受けて、夜になり、
室内の壁に要らん穴を開けてしまったのを、家人に見つかる前にリカバーをします。


適当な素材がないか探してみると、フォトフレームの背板（ＭＤＦ合板）がありました。
ホルソーで穴を開けて。


適当なサイズにカットします。
カッターで何回かなぞると切れました。

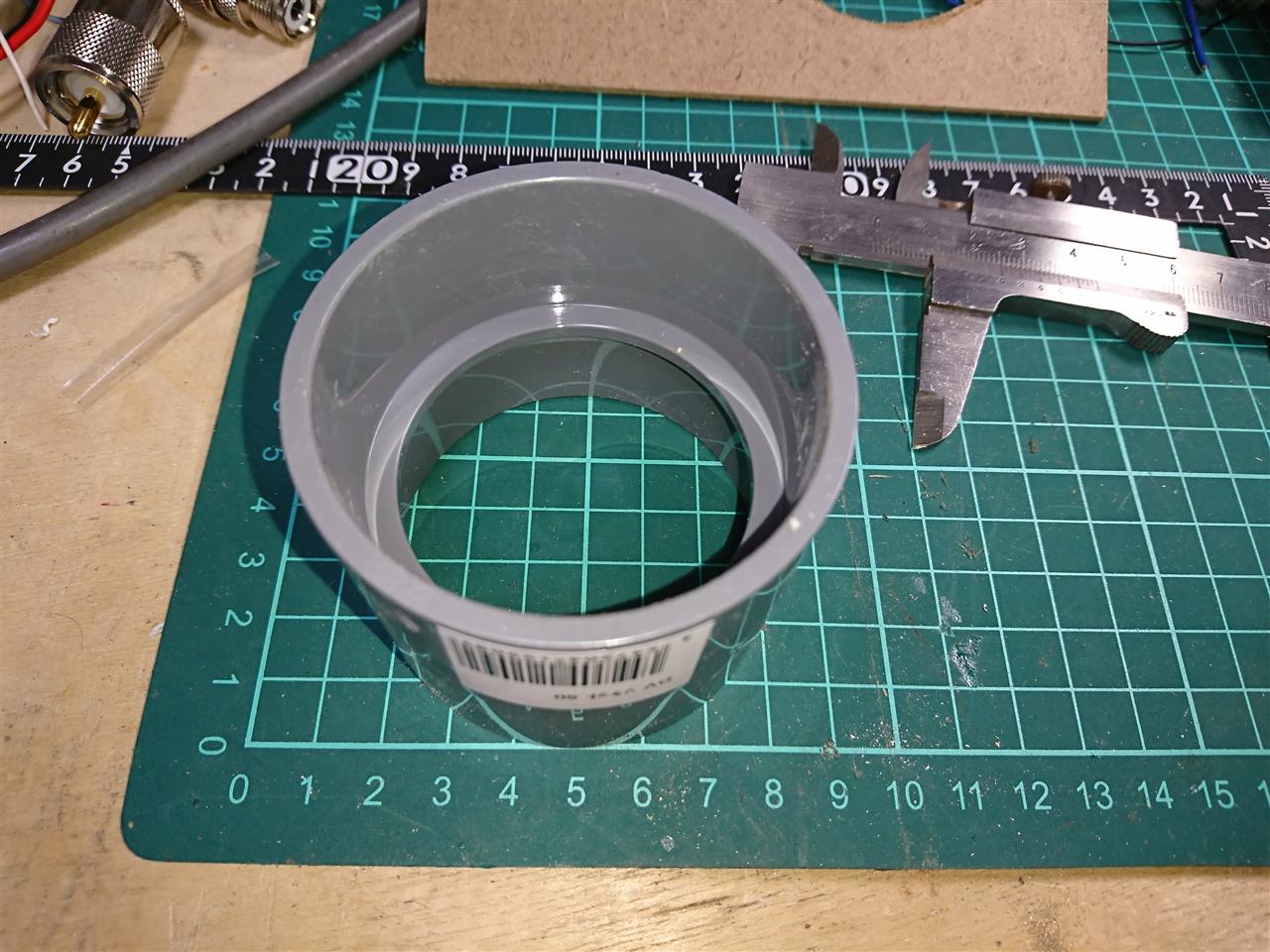

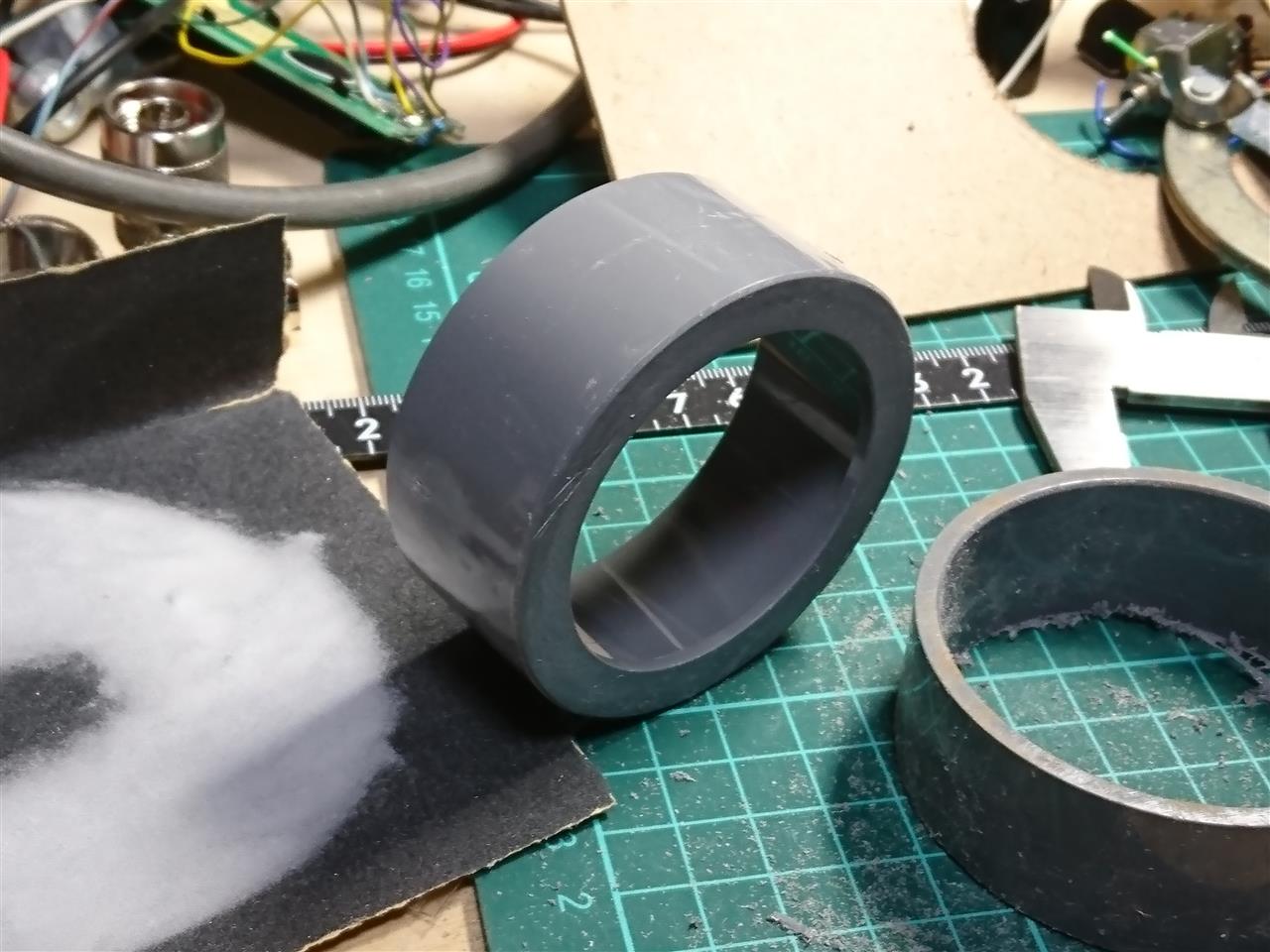

塩ビの中間ジョイントを、

真ん中あたりでカットします。


ペーパーで端面を磨きます。


あ～、家人に見つかる前にネコちゃんに見つかってしまいました。
臓物（断熱材）を引っ掻き回されてしまいました。orz


これを、接着剤で貼り付け。


ちょっとはこマシになりました。


さて今回、設置したＧＰの評価です。

変更点は、タワーは敷地内１０ｍほど北に移動。
地上高は８０ｃｍダウン。

前回設置していた時は８Ｄ－２Ｖ（２５ｍ）
今回は１０Ｄ－ＦＢ（１２ｍ）

先ほど県内のＯＭさん２局と４３０ＭＨｚでＱＳＯしましたが、今まではＧＰでカツカツだったところがメリット５でＱＳＯできるようになりました。
これは大きい進歩です。

また、ワッチしていると、ほとんど今までＧＰで入ってこなかった４エリア（岡山県玉野市の移動局）や香川マラソンコンテストのＣＱが聞こえてきました。

いい感じです。（＾＾）ｖ

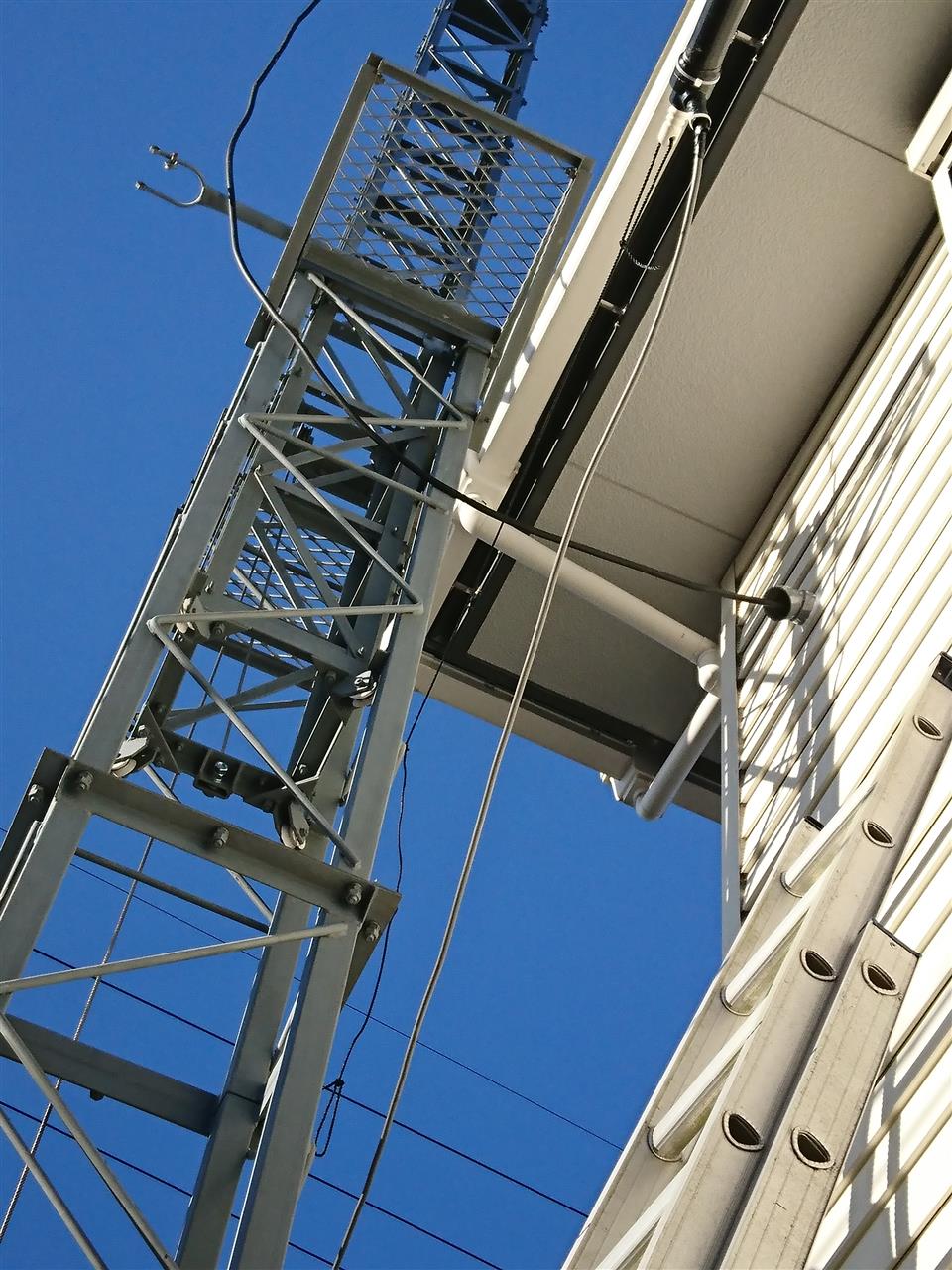

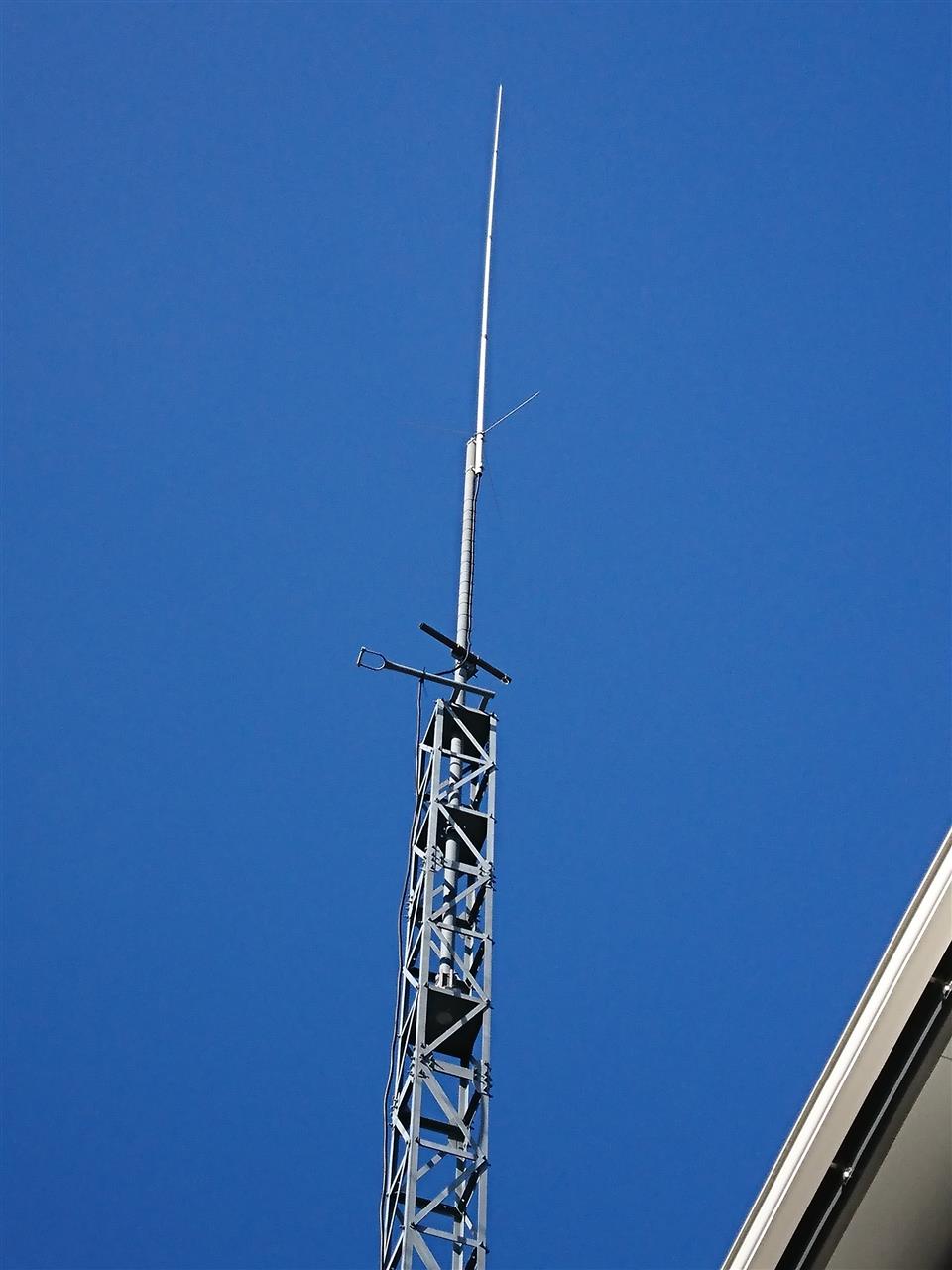

アンテナですが、昼から風の様子をみながらマストのてっぺんまで持ち上げました。


頑張った！

また後日、八木アンテナも上げるつもりなので、同軸はタイラップで簡易的に止めています。


こうやって下から見ると７ｍあるアンテナも小さく感じます。


すでに同軸ケーブルを引き込む穴はあるのですが、最短で引き込めるように新たに開けようと思います。


室内から、「下地さがし　どこ太」で石膏ボードの奥に材木がないか探します。
これは簡単に言えば、石膏ボードに針を刺して堅いものに当たらないか見る工具です。
この辺いけそう。

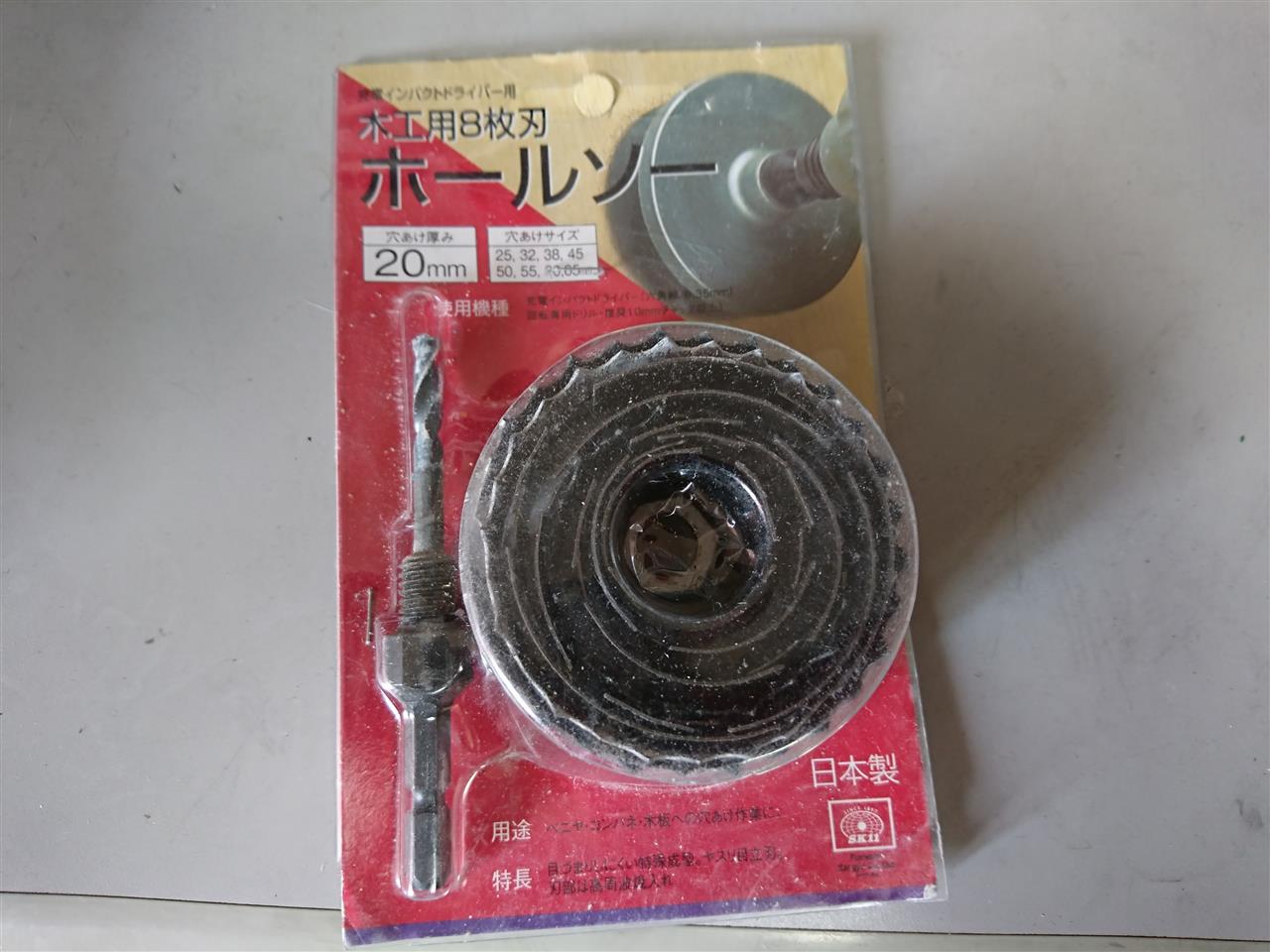

ホームセンターツールですが、ホルソーを持っています。
色んなサイズが入ってて重宝してます。


こんな感じで刃をセットして使います。


ゴミ袋を広げて汚れないようにします。


キレイに開きました。
壁の中には断熱材が見えます。


あら～～！

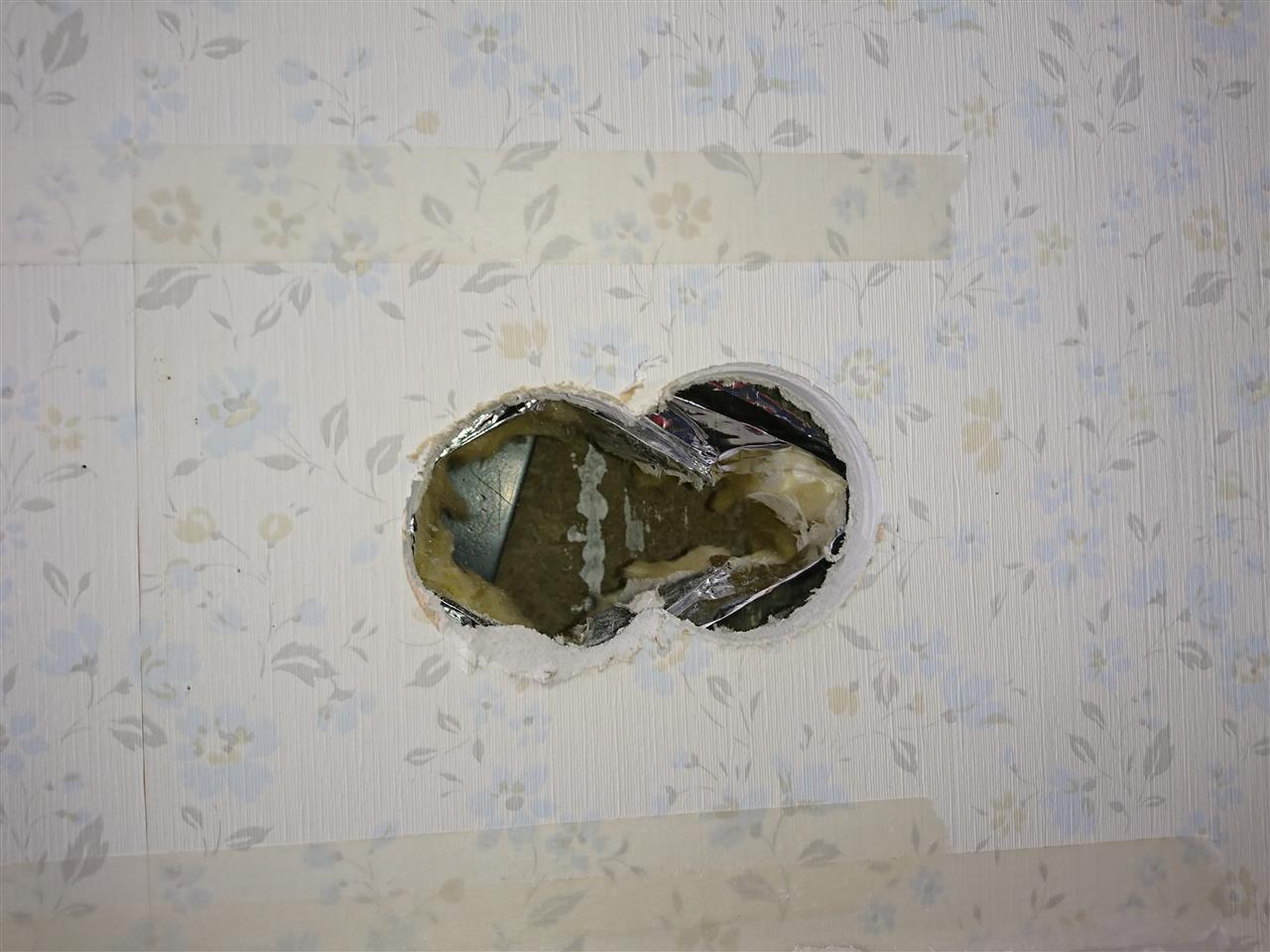

断熱材を分け進んだら、構造材がおった。orz


仕方ないので隣に穴を開けなおしました。

ホルソーの関係で室内側は石膏ボードに穴を開けるぐらいしかできません。
今度は外の外壁から穴を開ける必要があります。


とりあえず、室内から基準となるセンターの穴を開けます。


外にキリが出ました。

狙い通りの場所でよかった。
外壁材のツナギの部分なら段になって、穴あけがやりづらいところでした。



無線機はケンウッド
ハシゴはアルインコ
足場を準備します。


外壁に穴あけ。
木工用のホルソーですが、がんばってくれました。

ただ、数年前に外壁リフォームをしたので奥にまだオリジナルの壁材があります。


ホルソーの刃が届かないので、円周に沿ってドリルの連続攻撃です。

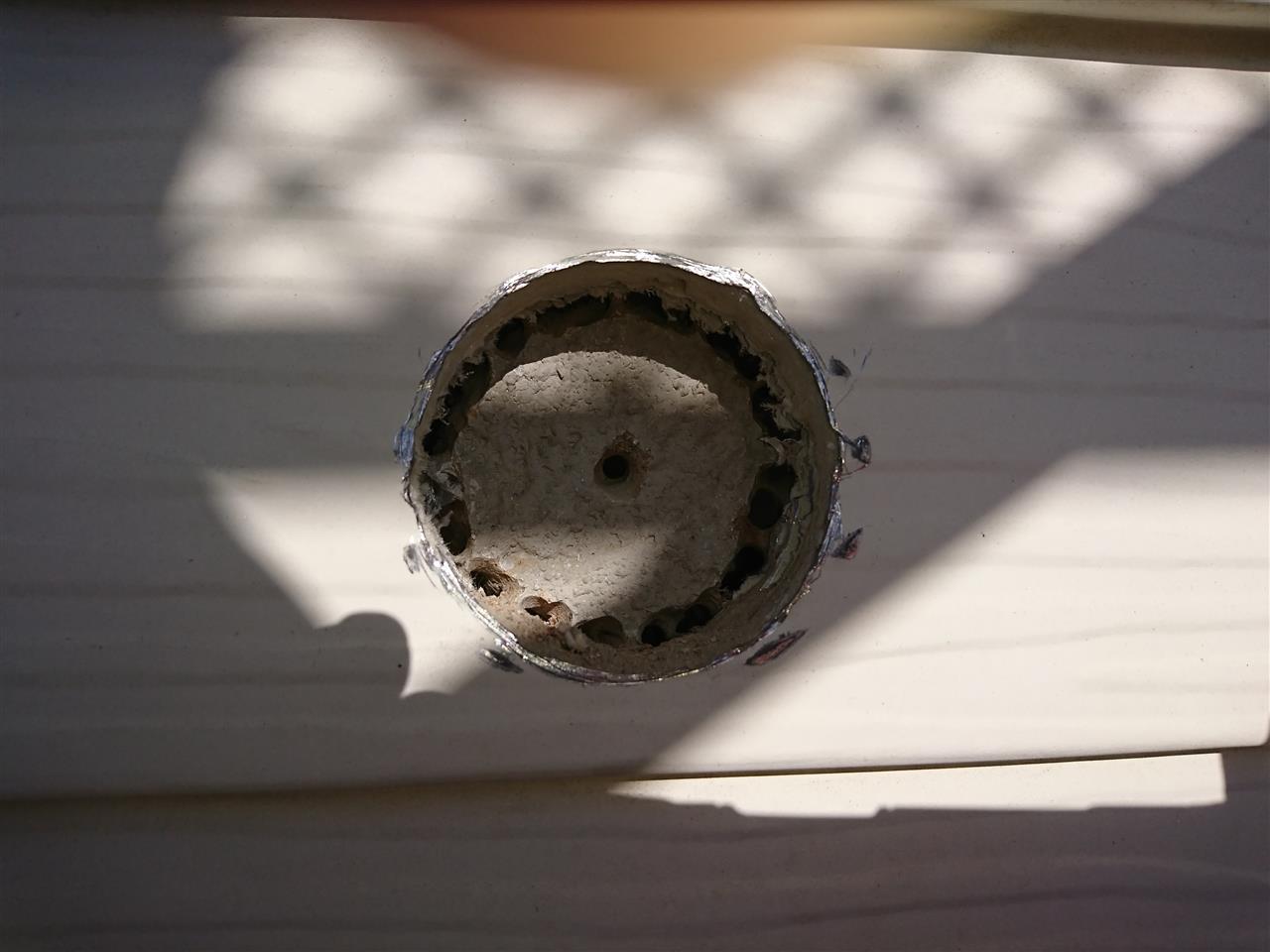

なんとか貫通できました。

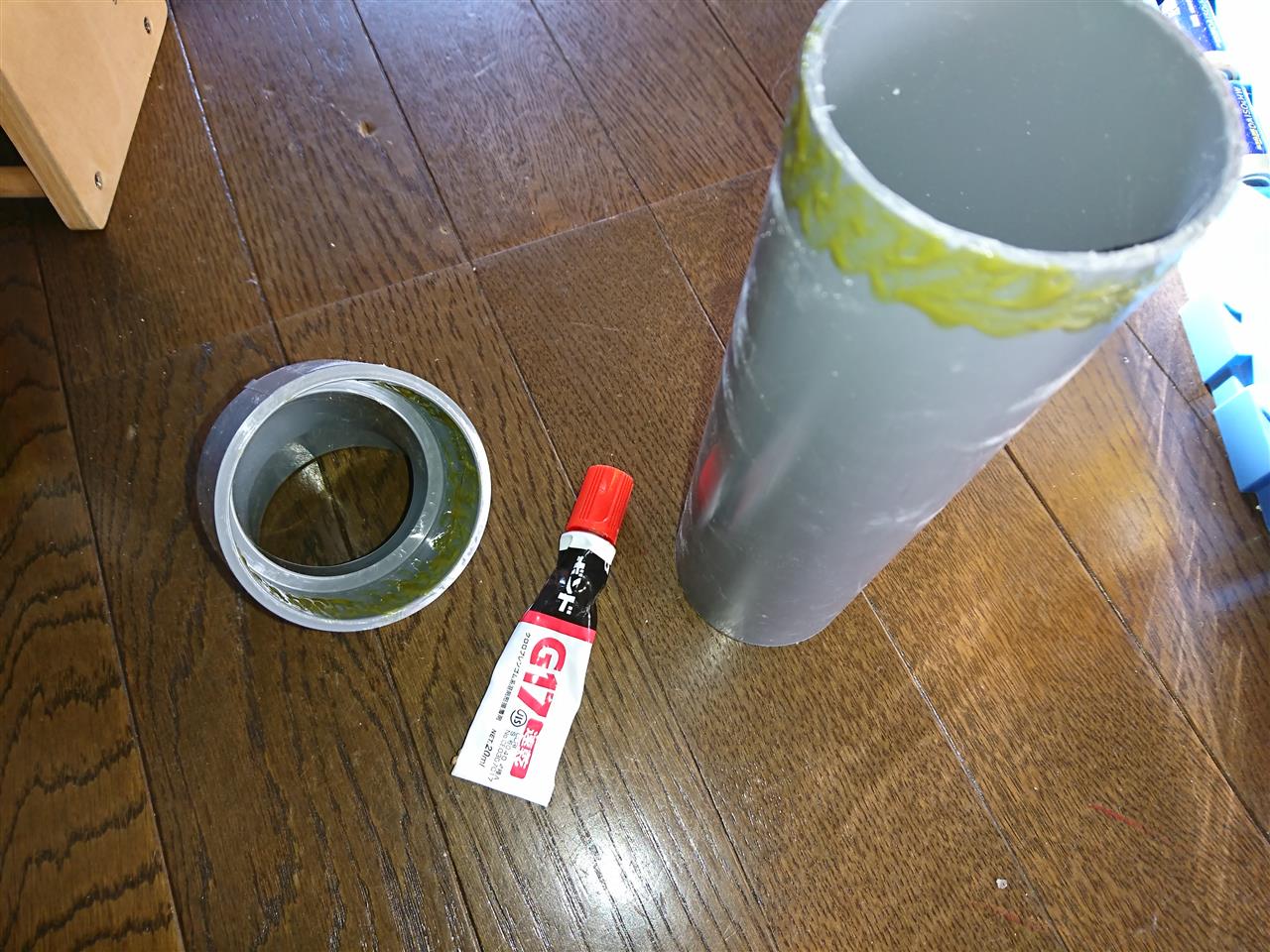

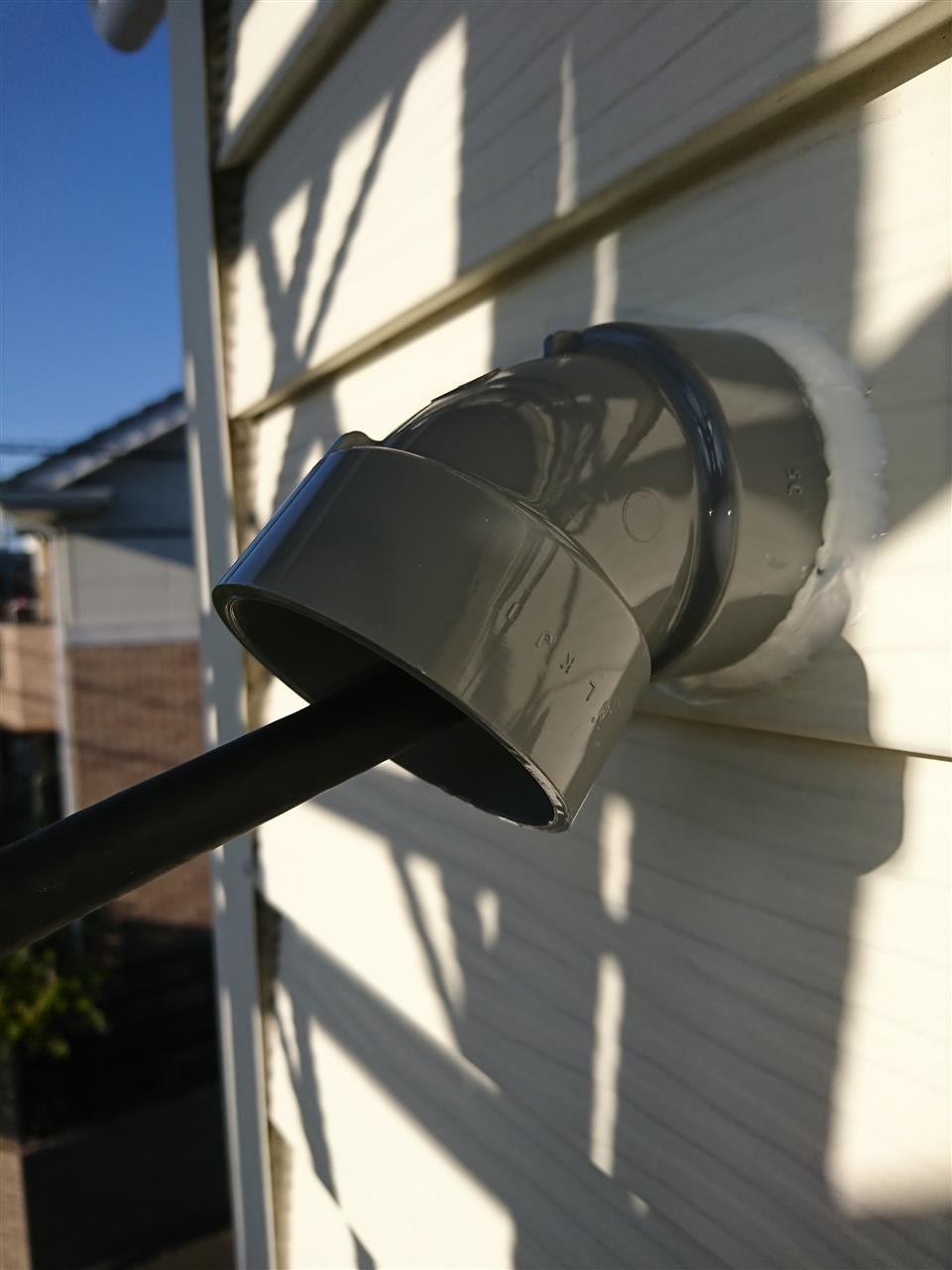

準備していた塩ビパイプ。
これを開けた穴に通します。
専用の接着剤が無かったのでハナクソボンドで接着。


今度はコーキングの代わりにお風呂場用のシール材。
これを使って、


雨水が入らないようにシールしました。
