何回もタワーを登ったり降りたりしないように、準備物や工程を考えて作業しています。
今のところ順調です。


ＧＰを引っ張り上げてマストの位置まで持ってきました。
空が青いです。

アンテナは全長が７ｍもあるので風が吹いたら私の力では支え切れません。
マストの途中にチェーンで輪っかを作って、その輪っかに通しながら（ガイドとして利用しながら）マストまで持ってきました。


Ｕボルト２か所でアンテナを仮止め。
ふぅーっ、一安心。

同軸ケーブルを引っ張り上げます。


コネクタをアンテナに接続。
手でいっぱい締め付けました。
たぶん次はプライヤじゃないと緩めれないだろな。


自己融着テープを巻きつけ。


ビニルテープを巻きつけ。


スリーブをネジ込み。


ラジアルを３本取付け。

ちょっと風がふいてきたな！
怖いので降ります。
屋根の高さぐらいと言ってもさすがにビビリます。




ちょっと風が収まるまでお昼休憩にします。

今日は休みです。
ＧＰアンテナを上げます！

まずは同軸ケーブルの製作から。

実験の結果、古い同軸でもさほど違いがないと判ったので、長さ１２ｍの同軸を使います。

このケーブルにはＮ型のコネクタが付いていたので適当なところで切断。
１０Ｄともなると、結構切るのが大変で万能バサミやペンチを駆使して切りました。

Ｘ７００Ｈは接続がＭ型なので同軸ケーブルにはＭ型コネクタを付けます。


外皮を切り取ると、シールドのアルミ箔が粉を吹いていました。
気にせずパーツクリーナで清掃。


コネクタを入れて


大きめのハンダごてを使ってハンダ付けします。
１５Ｗのハンダごてしか持ってなかった頃は要らん時間ばかりかかってました。(^^;


できました。
無線機側のコネクタはまたシャックに引き込んだときに、同軸の余剰分をカットして取付することにします。

一応、アンテナから無線機まで１２ｍぐらいと見積もっています。
しかし、実際に測ったわけでなく、見当違いであっても困るので同軸ケーブルに１ｍごとに印を入れました。



ほかにもアンテナを上げるつもりなので、ある程度の長さを知っておけば準備もできるかなと。

同軸ケーブルの準備ができたところで次はアンテナ。

いったん分解しました。


中のインシュレータもちょっとくたびれているようです。
スポンジなのでそのうちもっとスカスカになるんだろなぁ。
今回はそのまま。


接続部分は導電性グリスを塗りました。
効果は・・・たぶん、気分の問題だと思います。


そのまま組んでもガスケットは機能しないと思うので、シールパッキンを塗布して組みました。
しっかりとレンチで締め付け。



準備完了。

いまから上げていきますよ。

明日は休みです。
休みの前日はテンション高め。

さて、今朝、出勤前にＧＰアンテナのチェックをしました。

タワーのてっぺんにはこのアンテナを取り付けます。

ダイヤモンドのＸ７００Ｈ

風雨にさらされて、触ると手に真っ白の粉が付きます。
まだ、グラスファイバーのチクチクが手に刺さるまではいってませんが。




ラジアルがちょっと曲がってるので修正しないといけないな。


取説と専用レンチも出てきました。
これが無いと分解できません。
一応、分解して中もチェックしておきたいです。



ガスケットは分解した時点で再使用不可。
代わりにシールパッキンで防水することにします。
接続部はテナメイトと塗っておきたい。

朝は状態のチェックだけで終了。
明日はタワーに設置したいと思います。

１５時からはインフルエンザの予防接種の予約を入れているので時間との勝負です。
明日中に設置できるかな？

先日、２５年前の１０Ｄ－ＦＢ（長さ１０ｍ）をチェックしましたが、
４３０ＭＨｚで５０Ｗを入れたとき、終端で３５Ｗという結果でした。

古い同軸ケーブルなので経年劣化が原因で減衰したのかな？
では新品の同軸はどうなのかな？と気になっていました。

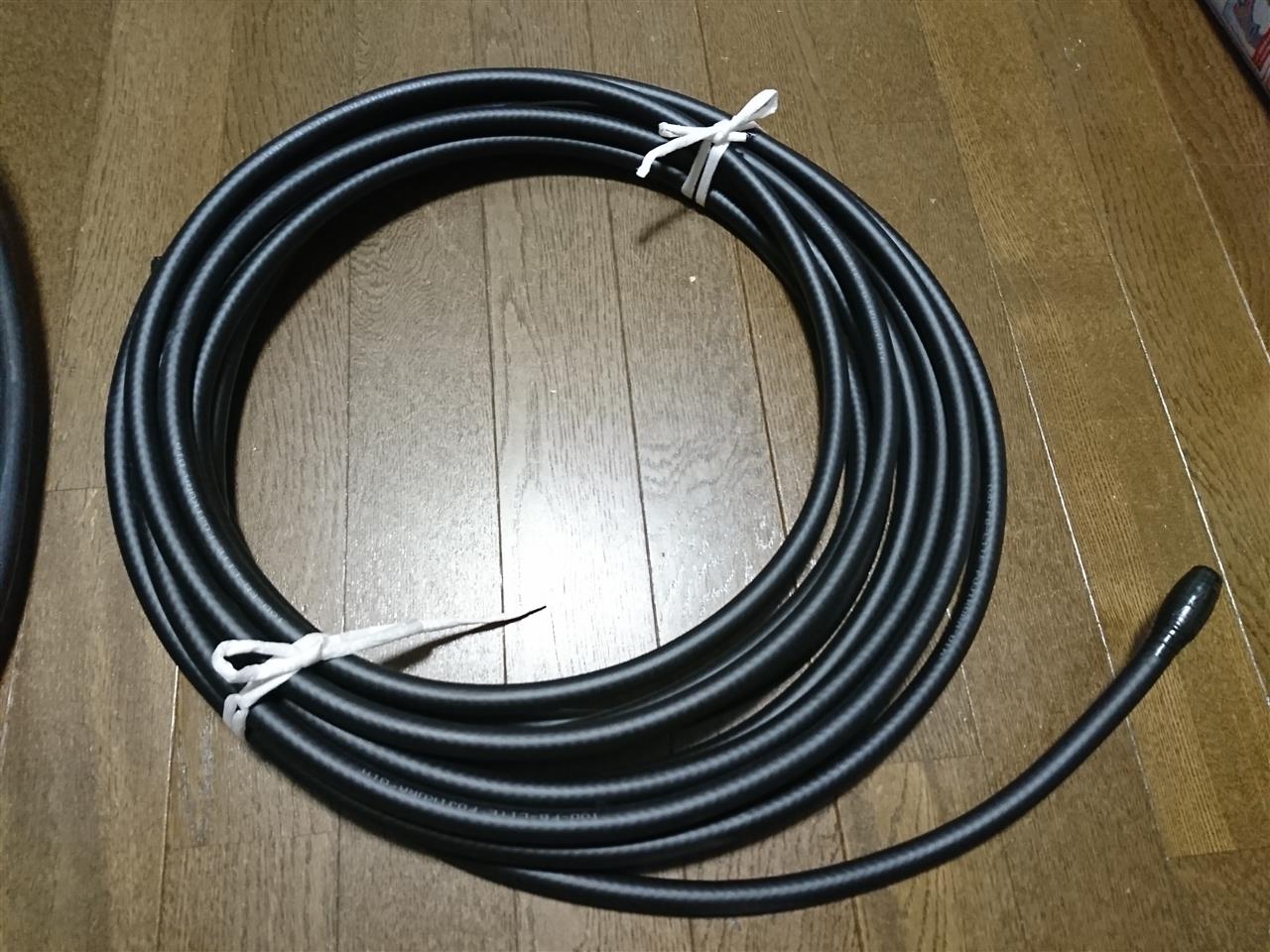

それで買ってきましたよ、新品の１０Ｄ－ＦＢ


今回、買ってきたのはフジクラの１０Ｄ－ＦＢ　ＬＩＴＥ。
中心線がアルミでできていて、その周りを銅でコーティングされたものです。

噂には聞いていましたが、実物を見るのは初めてです。
ＬＩＴＥという名前だけあって、持った感じなんとなく軽い気がします。


断面はこんな感じ。


さて、実測する前に理論上の減衰量を調べてみました。


ＪＡＲＬのウエブページから、同軸の種類と減衰量のデータ。

１０ｍの１０Ｄ－ＦＢの減衰量は、４３０ＭＨｚで０．７２ｄＢ

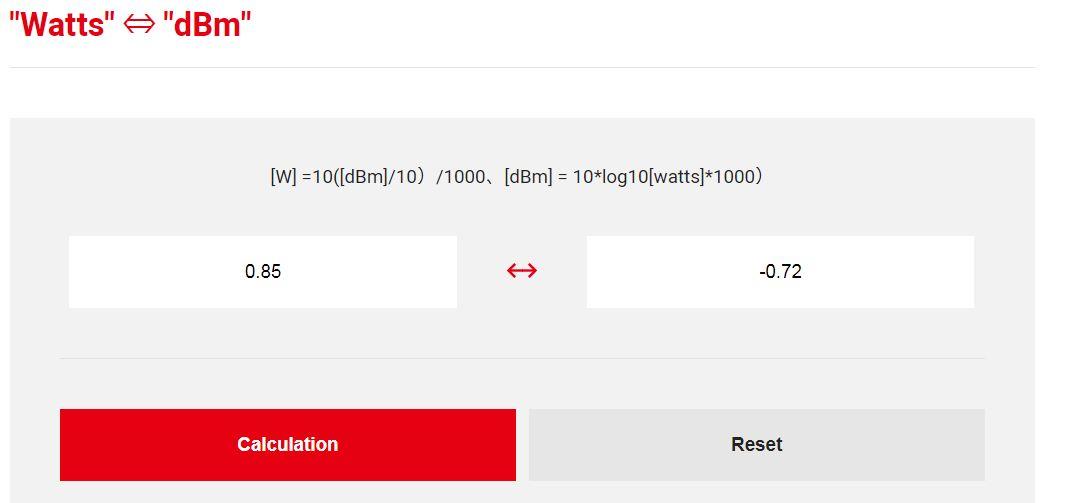

デシベル換算はこのＪＲＣのウエブページを重宝させてもらっています。
－０．７２ｄＢの換算をすると電力比で０．８５

５０Ｗを入れると、４２．５Ｗぐらいでてくる計算。
一桁の減衰量ならヨシとして考えましょうかね！？

さて、それでは実験をするため１０Ｄ－ＦＢにコネクタを付けていきます。

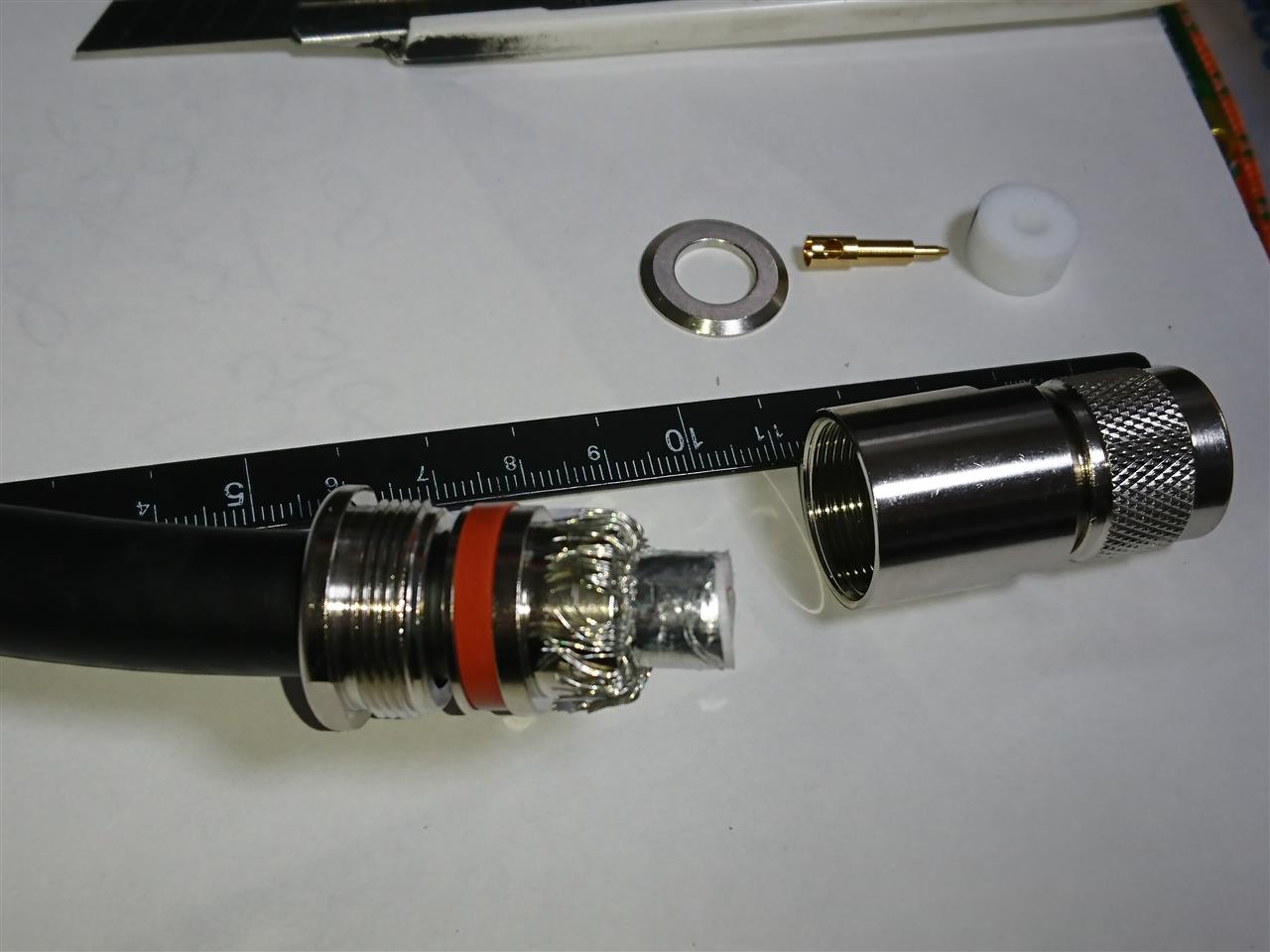

寸法を決めて外皮を剥きます。


ナットやワッシャーを入れて、シールド線を折り返します。


中心線を５ｍｍぐらい出して、


中心コンタクトをハンダづけします。


ナットを締め付けて完成。


ケーブルの準備ができました。
今回は両端にＮ型コネクタを付けています。


前回の試験と同じように終端にＳＷＲパワー計をつけました。
変換コネクタを駆使して接続しましたが、いよいよテストを行います。

結果は、、、

ジャジャーン！！


・・・・約３５Ｗですか。orz

新品のケーブルでも３割減はちょっとツライ結果となりました。

でも、考え方を変えると、
２５年前の同軸ケーブルと新品の減衰量はほぼ同じ数値なので、
「経年による減衰ほとんど無し」
「古いケーブルもまだまだ使える」ということですね。

ということで、古い１０Ｄ－ＦＢは捨てずに再利用決定！

更にＯＭさんから、
「自分だけでなく神様は平等に減衰させてくれますので明るく生きましょう(^^)」
とのありがたいお言葉をいただいたので、この言葉を胸に頑張って生きていこうと思いました。ｈｉ

この前の月曜日の話

朝、出勤する前にタワーの作業を行いました。



ワイヤーの先端を内ブロックに接続。

実は、タワーを解体したときにこのボルト＆ナットを紛失してしまって、急遽コーナンで買ってきました。
前に付いていたのはステンレス製でしたが、あいにくステンレス製のが売ってなくてやむなくユニクロメッキのボルト＆ナットを買いました。

さて、クランクアップしてみようかとウインチを巻きましたが、途中から重くなって上がらず。


この位置で重くなった。
なんで？

ここは無理に巻き上げない方がいいなと中断。

タワーに登ってみたら原因がわかりました。



ブレースがプーリとワイヤーの間に挟まってました。ｏｒｚ
ワイヤーの取り回しが悪かったのが原因です。

いやはや全く恥ずかしい。確認不足でした。

さっそくブレースを取り外し。


ひん曲がったブレース。

時間オーバーでこのままクランクアップすることもできずこの日は出勤。



翌日、ブレースの曲り修正をして塗装。


やっと本日、お休みだったのでブレースを取付け。
無事クランクアップすることができました。



ウインチのラチェットもきちんと作用していました。
よしよし。
（前にロックが効かず急降下して大ケガするとことでした）

夏から行ったＣＣＴ１２の移設、とりあえず完了しました。

あとはアンテナ工事です。
年内には最低でもＧＰは取り付けてニューイヤーパーティに出られるようにしたいなー。
