今日は休みでした。

今日は子供たちが登校日なので、学校まで送っていきました。
（コロナの影響で二日に一回の登校）

８時に家に帰ってきてからタワーの作業。
今日で組み上げ最終日としたいです。


さて、それでは今日も安全作業でいきます。

残りのブレースを全部組み付けるのは３０分ほどで終わりました。


ローテータ板を取り付けるときに問題発生。
ボルトの位置が合わん。ｏｒｚ
下からブレースを組んでいくときに一緒に取り付けておけば良かった。

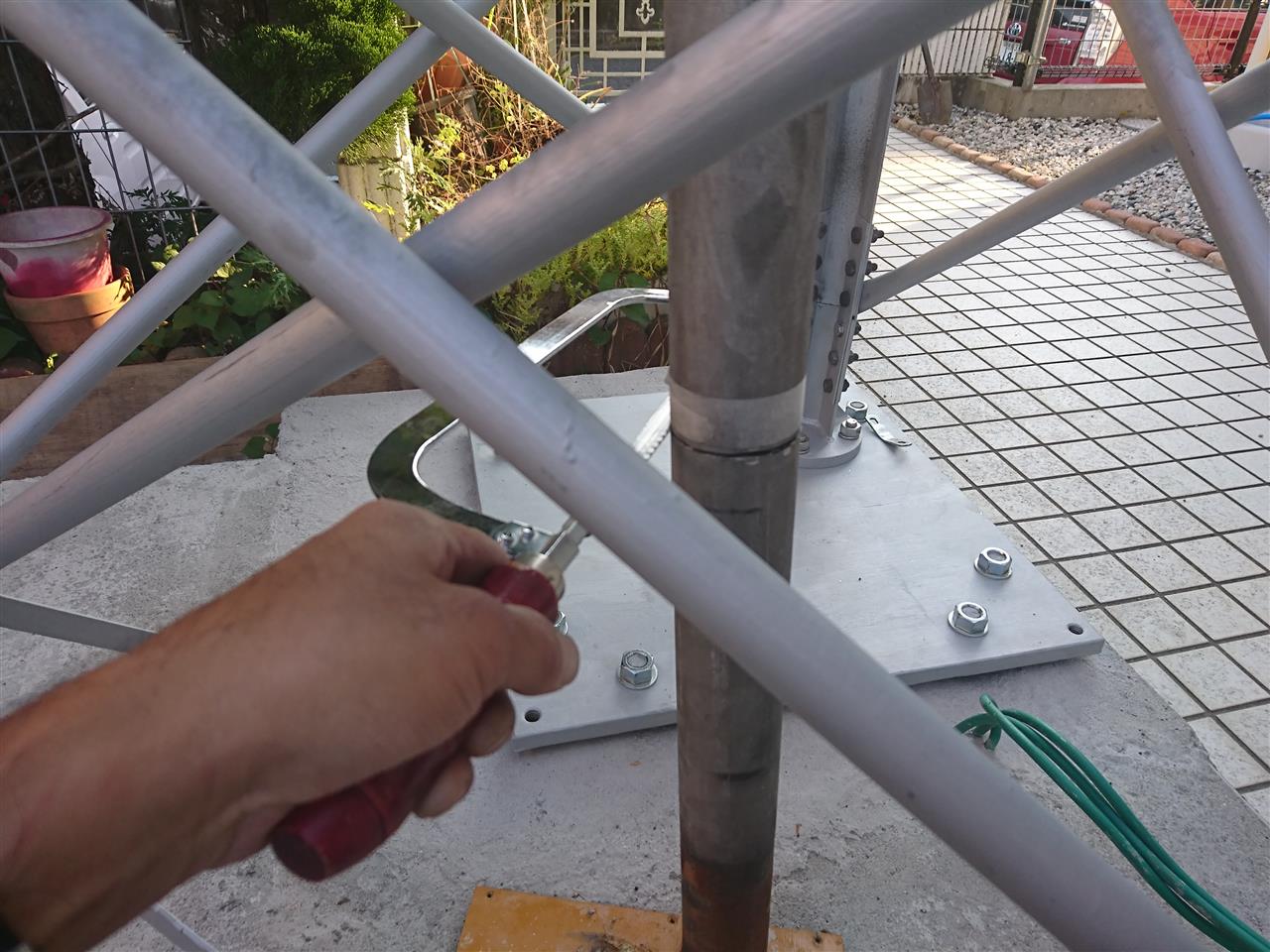

仕方なしにタワーから降りて、ドライバやセンタポンチなどのセンタリングツールを持ってきてボルトを通しました。

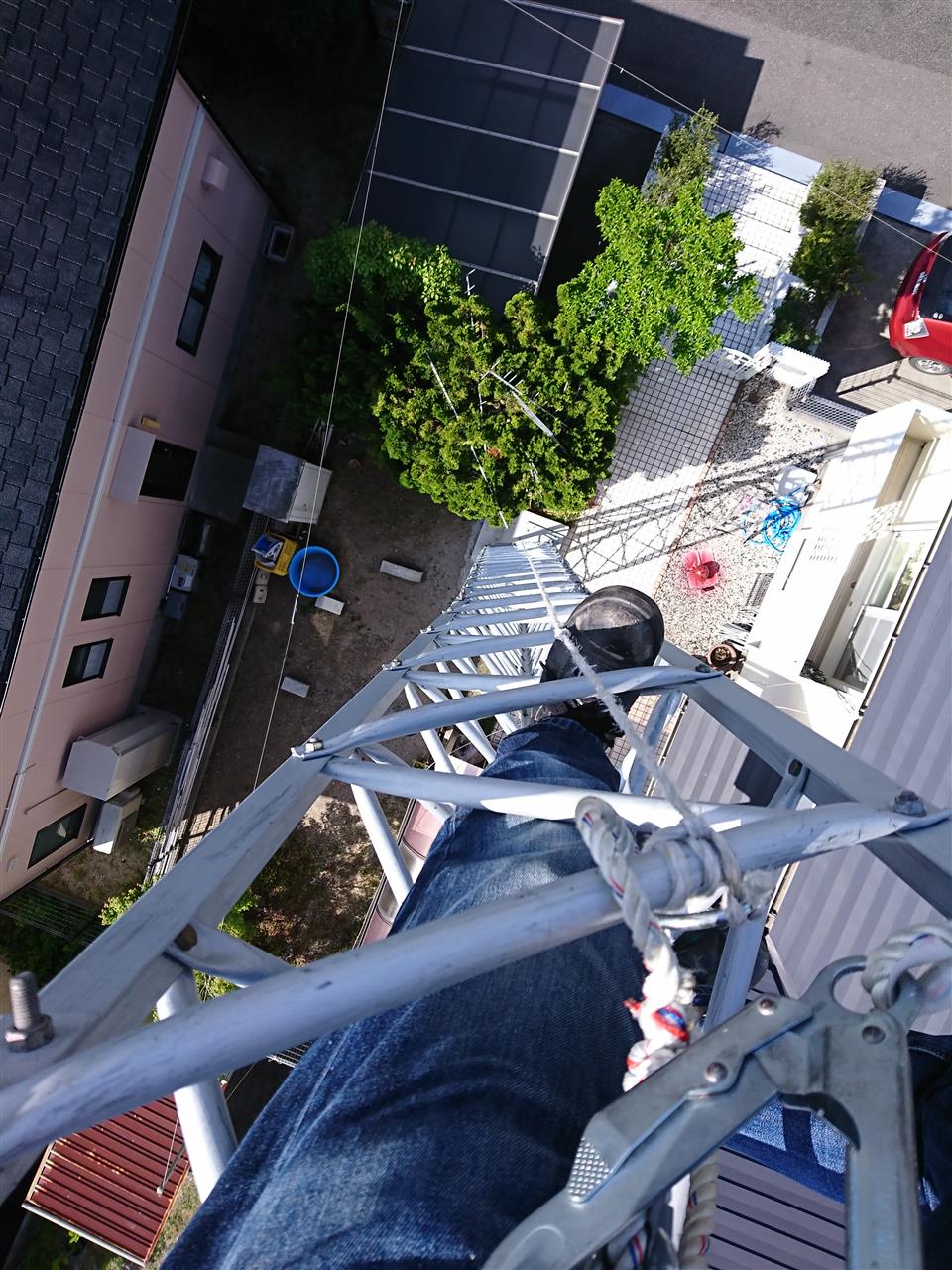

タワーの一番上まで登ってきました。
紙袋が見えますが、その中にボルトや工具、ベアリング板が入ってます。
もうちょっと丈夫な入れ物があれば良かったのですが、見つかりませんでした。（＾＾；


一番上なので、ベアリング板は割と簡単に取り付けできました。


ステージも引っ張り上げて取付け。

同僚から非接触の距離計を借りてきました。
かなり正確に細かい数値まで計測できるツールです。
さて、今から地面までの高さを測ってみます。ドキドキ。


タワートップから地面まで１４．９８１ｍでした。
建築確認不要の１５ｍまでに収めることができました。
読み通りでよかったー。

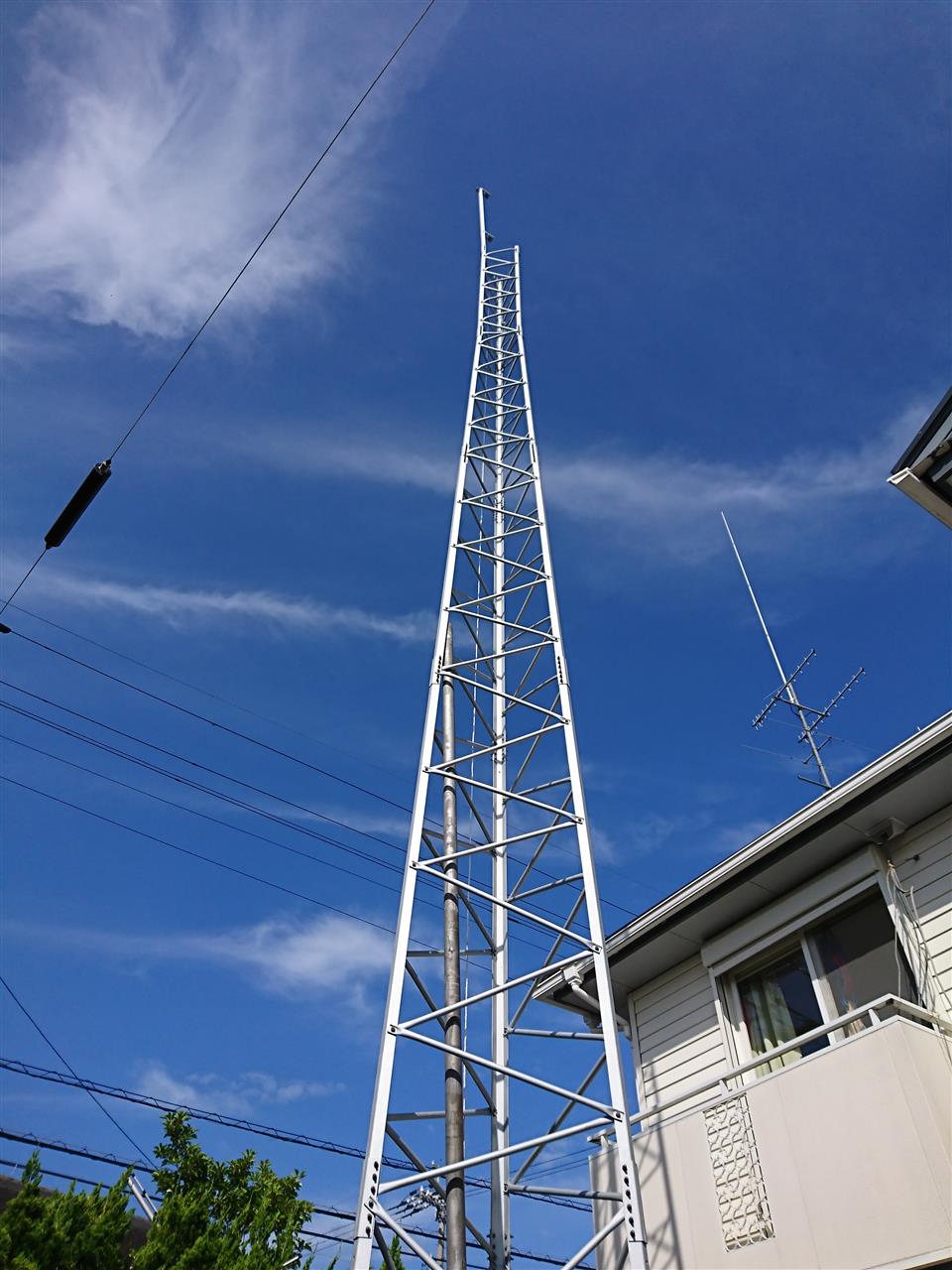

昼前に娘が帰ってきて、パシャリと一枚撮影してくれました。


さて、今までボルトは官能で締め付けていました。
ｏｚｔｅｃｈさんからいただいた資料に、締め付けトルクが書いてあったのでトルク管理していきたいです。

Ｍ１０のボルトは５．５～６．５ｋｇ・ｍ
Ｍ８のボルトは２．６～３．２ｋｇ・ｍ


一応、ダイヤル式のトルクレンチをもってはいます。
（Ｓｎａｐｏｎのステッカーを貼っていますが、Ｓｎａｏｐｎのトルクレンチではありません（＾＾；　安物のトルクレンチです）


Ｍ１０のボルトから締め付け確認。
なかなか私の官能トルクも悪くないですね。
だいぶ現場を離れていますが、指定トルクにかなり近しいところまで締め付けていました。と、自画自賛。

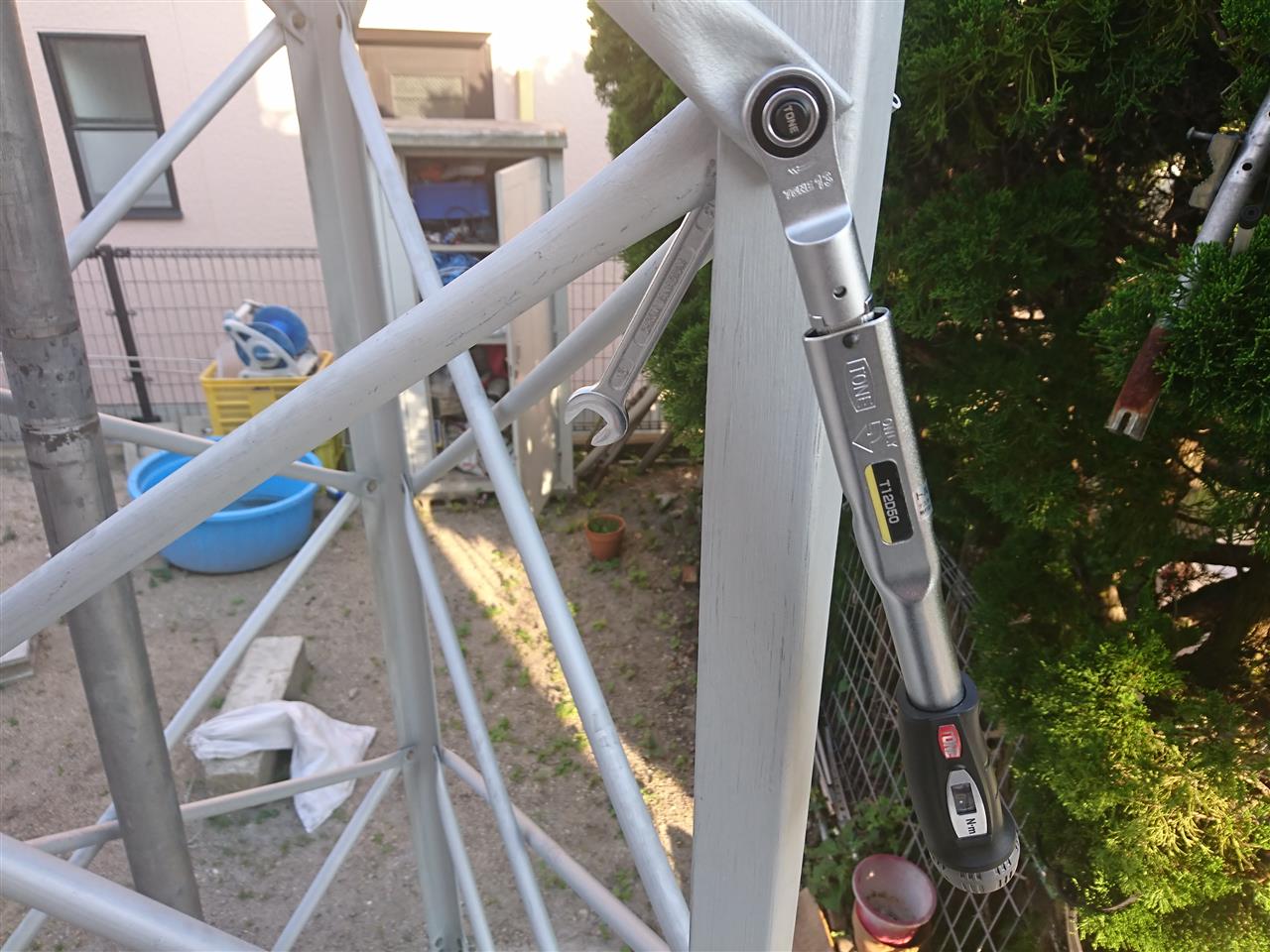

Ｍ８のボルトはさすがに空中作業でダイヤルの数値を見るのが大変なので、同僚からプリセット型のトルクレンチを借りてきています。
ＴＯＮＥのトルクレンチ。


カチン、カチンと効率的に作業ができます。

ボルトのトルク管理は、とりあえず今日は脚立で作業できる一番下のセクションだけで終えました。
残りは明日以降確認していこうと思います。

ローバルを塗ってるので塗装痩せとか、ある程度風で揺らされて座りが安定したら、ボルトの締まり具合も変わるだろうから、数か月後にもチェックしたいところですね。


残った時間はマスト切断の続きをしました。

先日、砥石で切って、首の皮３枚で耐えていたマストを弓ノコで引いていきます。
ゴリゴリとやっていくと、


ゴキっと折れてくれました。


中にパイプが入っているので惨事には至らず安全に切断できました。
この状態で、錆びないようにジンクスプレーを吹き付け。


スケールで測ってみたら４３０ｍｍで切断していたのでマスト長さは、
５５００－４３０＝５０７０ｍｍとなる計算です。


とりあえず、今日でＫＴ１５Ｒの健塔作業はひと段落ついて終わりとします。
ブログも№４８までいきましたが、１月２９日の市役所への建築確認から４カ月でやっと完成しました。

本来なら穴掘りから健塔まで１週間もあれば完成するそうですが、（＾＾；
地盤が固くて穴掘りに苦労したり、ローバル塗ったり、組立方法が間違ってて手直ししたり、ステージ作ったりで色々ありました。

みんカラの皆様にアドバイスいただき、特にｏｚｔｅｃｈさんには色々とご指導いただいて完成させることができました。
各局様お付き合いいただきありがとうございました。ｍ（＿ ＿）ｍ

今建設中のＫＴ１５Ｒは、知り合いを介してサイレントキーされたＯＭさんの遺族より譲り受けたものです。
私自身、ＯＭさんとは面識もなくＱＳＯもしたこともありません。

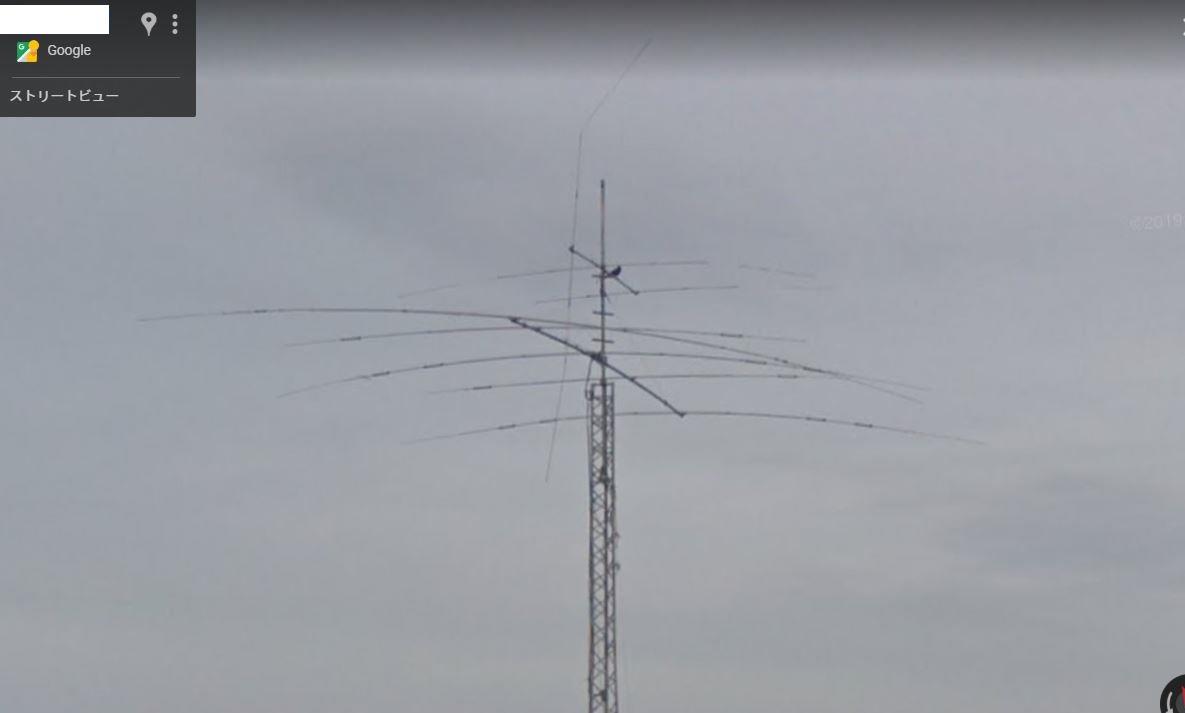

どんなアンテナが乗っかっていたかグーグルマップで見てみました。



この角度から撮影は２０１４年。

結構、大きいアンテナが載っていたんですね。
一番上の八木アンテナはエレメントが一部、垂直偏波になっていますが。（＾＾；



この角度からは２０１８年撮影。
垂直偏波のエレメントが落ちたのか、撤去したのか画像から消えています。

２０１４年の写真と比べるとビームの方角が変わっているので、運用していたかはたまた風でアンテナが回されたかどちらかでしょうね。

私自身、この前の道路を通った時にタワーの存在は知っていましたが、まさか移設するなんて夢にも思って見ませんでした。


さてさて、前にも書きましたが、このタワーのマストにはマストベアリングの固定部分で損傷があります。


少し切って、今とは違う部分でマストベアリングとのボルトで固定させたいです。

ということで、昨日休みだったので切断作業を行いました。


切断する場所が分かりやすいようにマスキングテープでマーキングをしました。

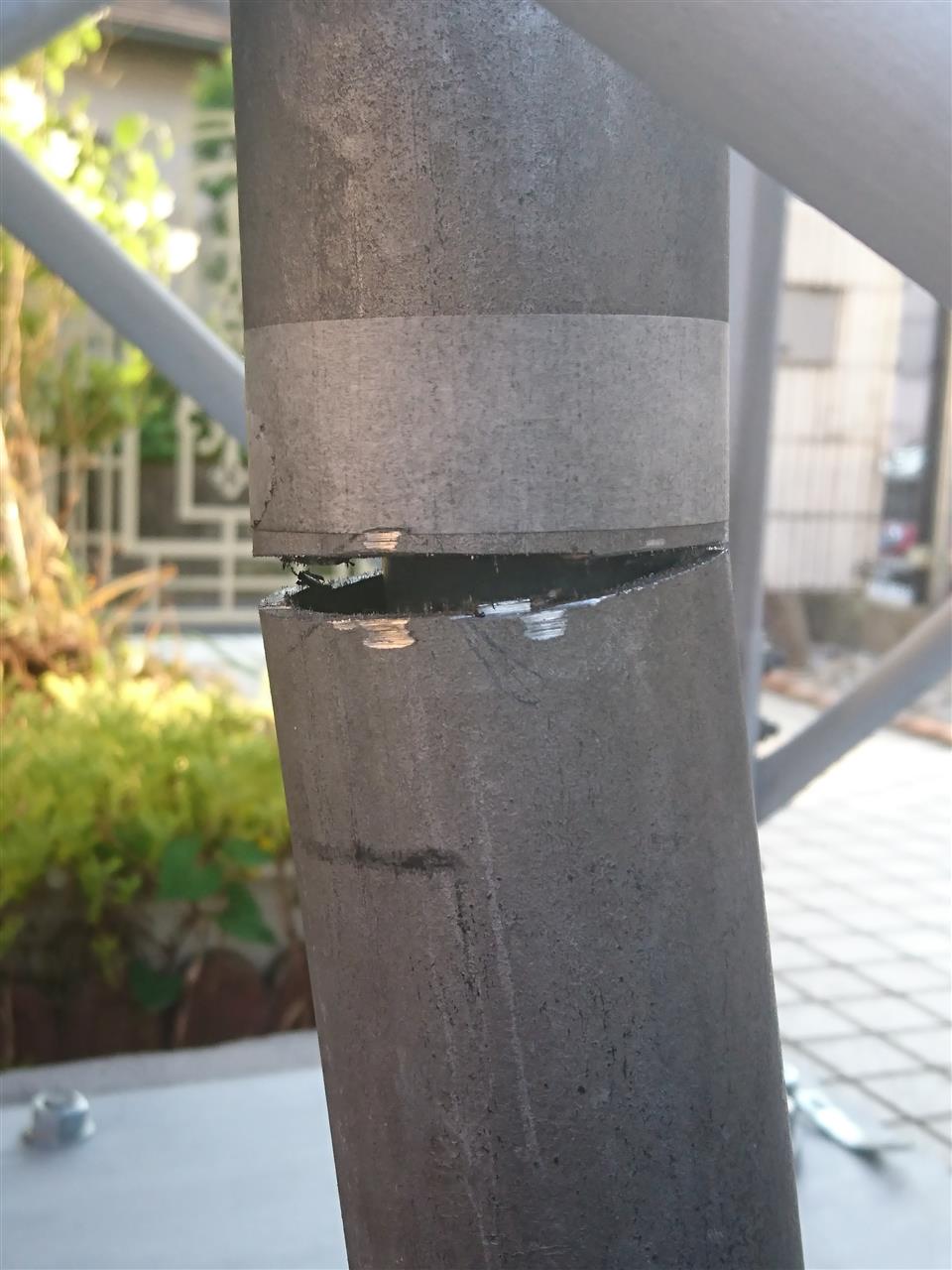

そして、切断用の砥石で切り込みを入れます。


一発に切ると砥石を挟んでしまうので、３か所の支持を残して切り込んでいきます。

さて、ここからどうやって切り離そうか。

とりあえず、上からの荷重でポキっと行ってしまうとマズイので、安全のため中にパイプを入れることにしました。

パイプが入っていれば最悪の事態は避けられそうです。

タワーの中に入ってマストを持ち上げながら、下からパイプを挿入しようとしましたが、重くてこれだけのストロークを持ち上げられず。
仕方ないので、下からの攻撃が無理なら上からと、タワーの上に登って、マストの上からパイプを挿入、落下させました。

これは見事に成功。
ちょっとずつ切り離しても急激な破壊は免れそうです。

しかし、ここで諸般の事情でタイムアップ。
この日の作業は終了となりました。


さて、今朝は出勤前の１時間、タワーの組立をして、


ビフォアー



アフター
あんまり変わってないように見えますが。（＾＾；

明日は休みなのでタワーは最後まで完成させられそうです。

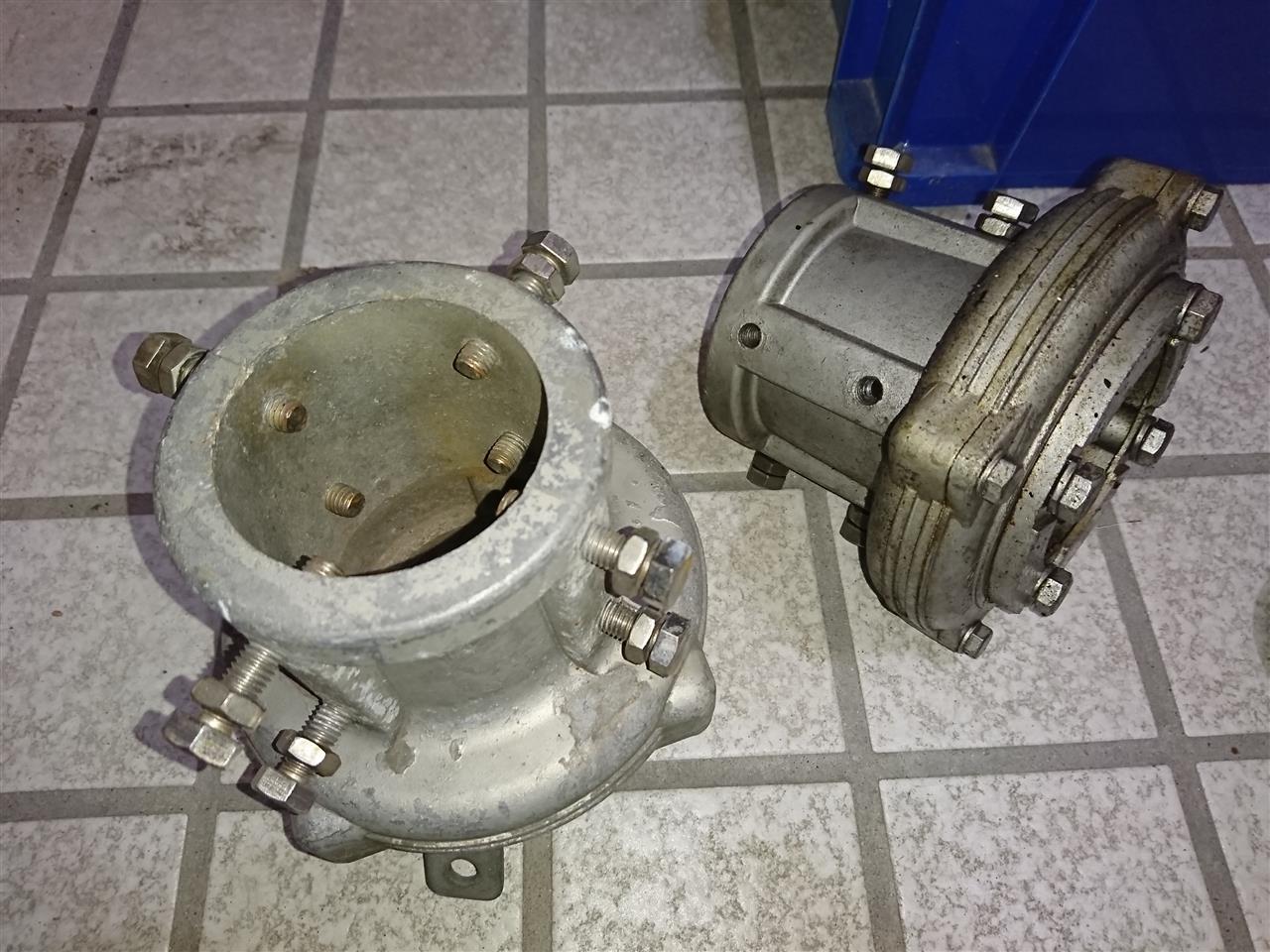

ケンプロのマストベアリングが２つあったので、ＫＴ１５Ｒには分解して程度のいい方を使おうと思います。

実は先日、少しイジっていました。



見比べるとどちらも同じモノっぽい。
各ボルトはステンレス製のボルトを使ってて、頼もしい。

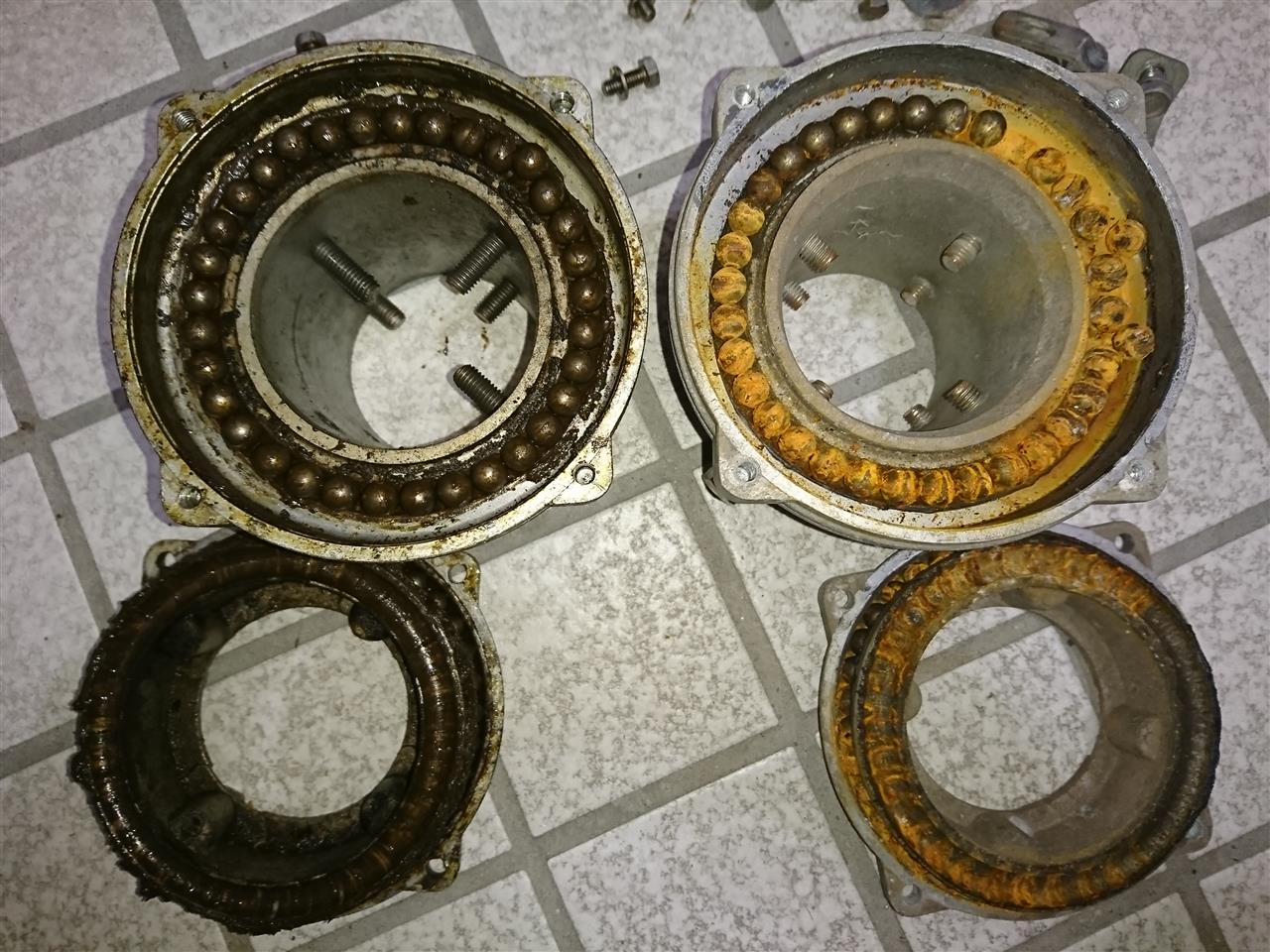

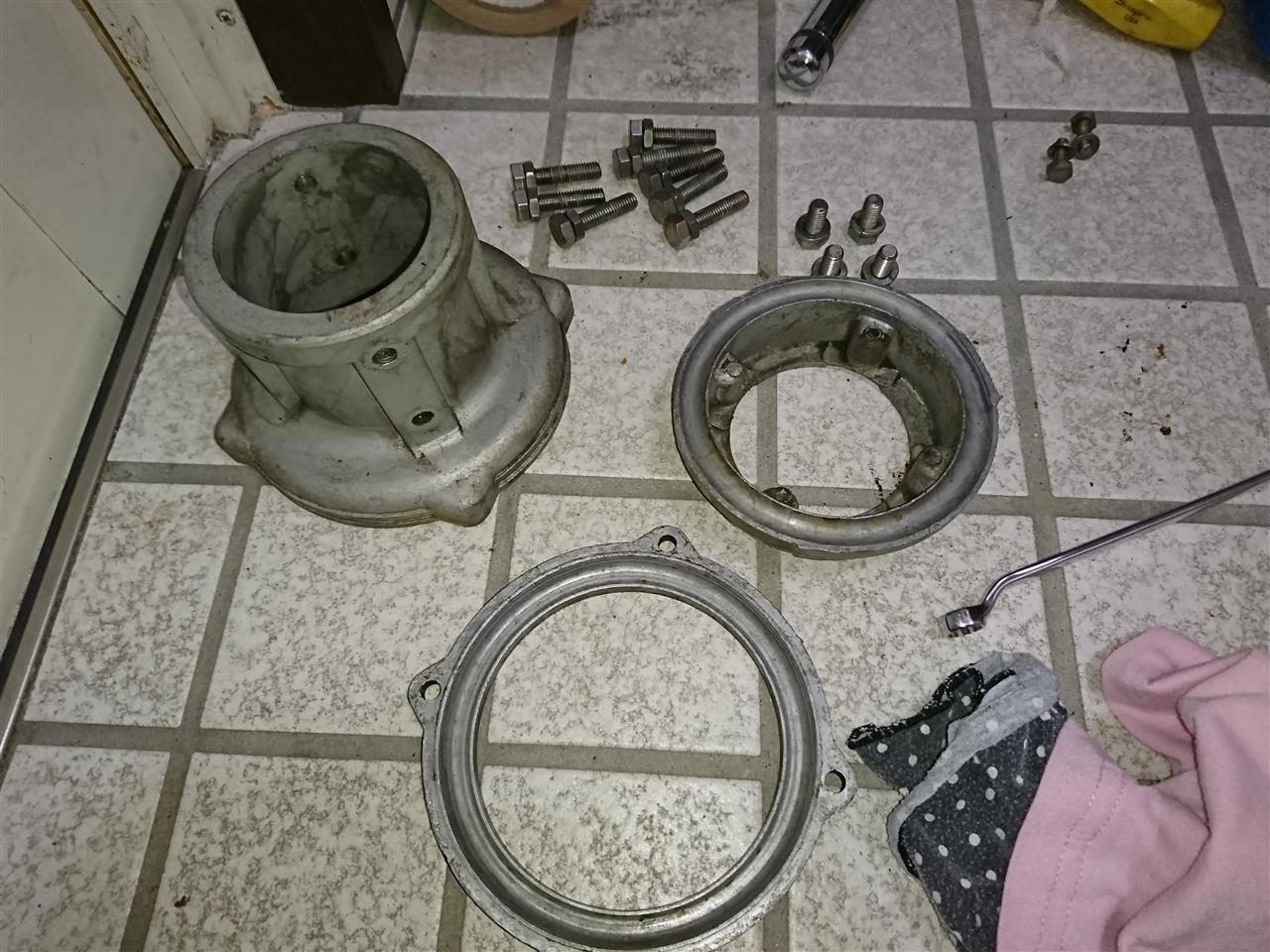

早速、ケースを開けてみる。

うっ！
右のベアリングはサビサビです。
もうこれは廃棄ですね。

とりあえず、左のマストベアリングを整備します。

ジップロック（のパチモン）にベアリングボールを入れて、パーツクリーナで揉み洗い。


洗ってみたものの、よく見るとメッキが剥がれて表面がボコボコです。
爪が引っかかります。
これはイカンな。ベアリングボールは６９個必要です。


とりあえずこの日はハウジングを洗浄して終了。


後日、ネットで情報を検索していると、兵庫県の舟辺精工と言う会社が安価にベアリングボールを販売していました。
お試し価格で、３／８（９．５２５ｍｍ）の玉１５０個で１１００円。
６９個しか要らないけど、これなら２回オーバーホールできるな。

メールで注文すると「送付したよ」と、すぐに返信がありました。早っ！！
お金はあとで振り込みでＯＫとのこと。ありがたいです。

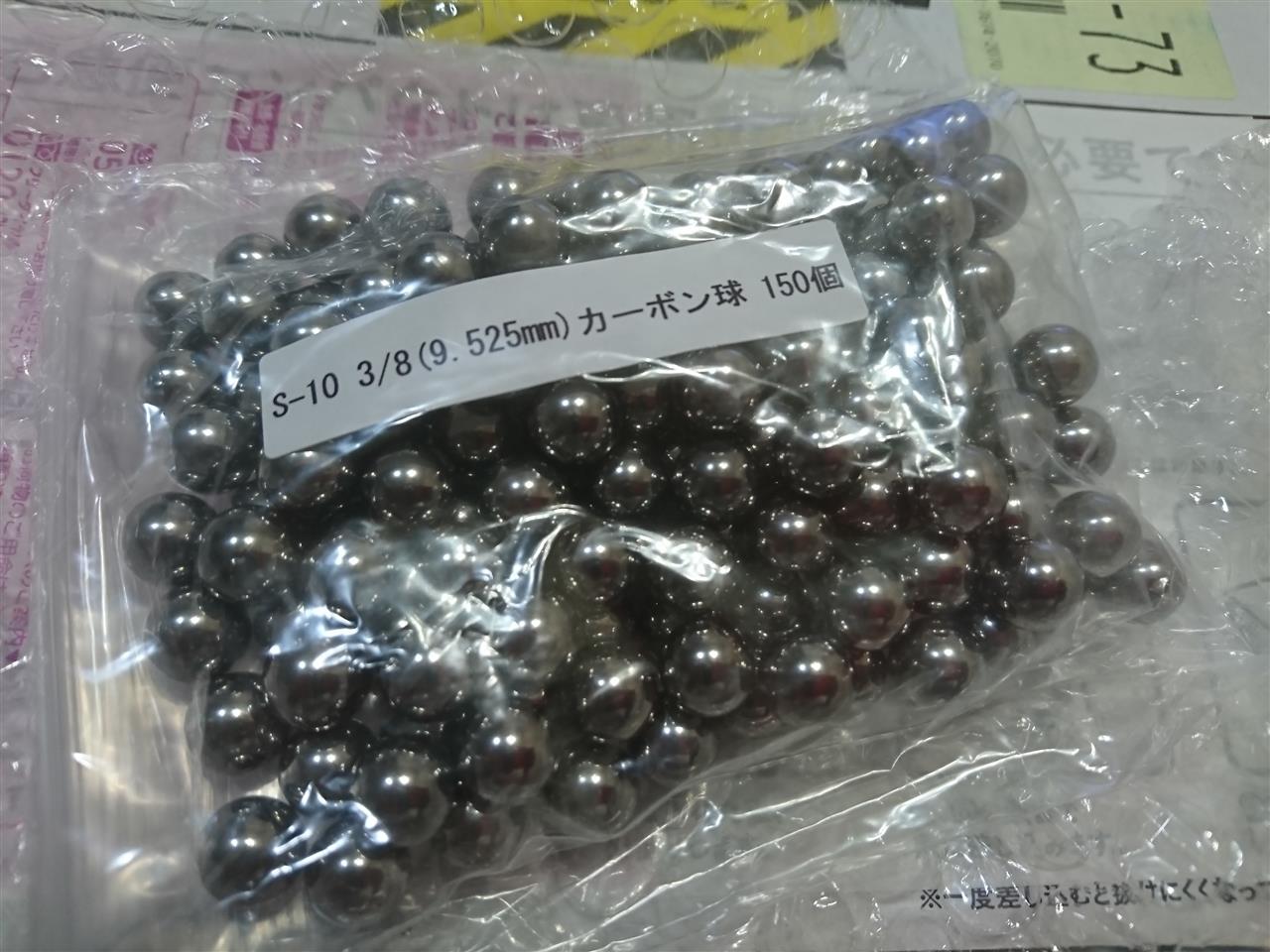

ということで本日、着弾。
ずっしり重いです。


右が古い方、左が今回注文した方。

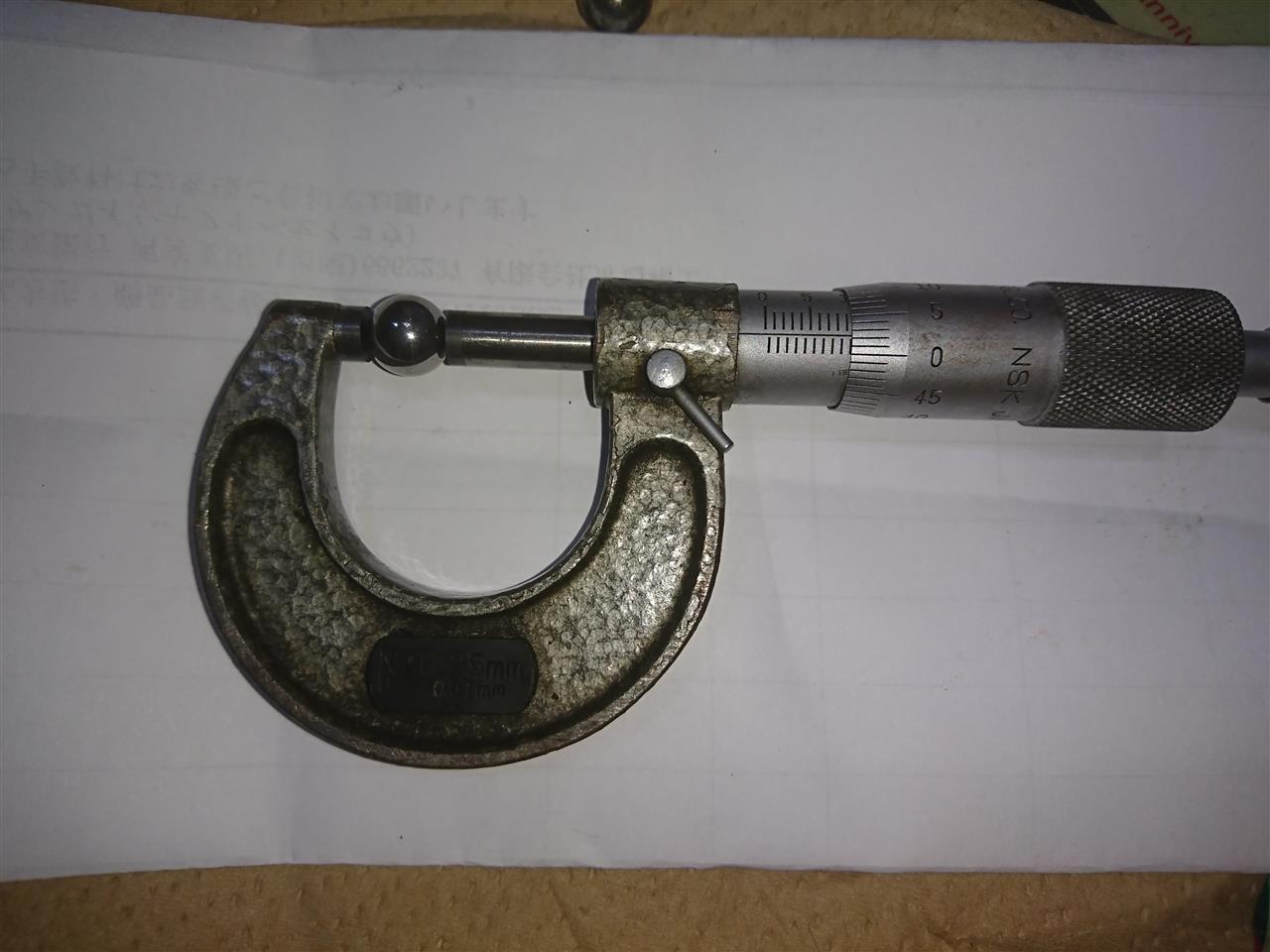

念のため測定しましたが、ピッタリ寸法通りでした。

さて、組み立てていきますか。

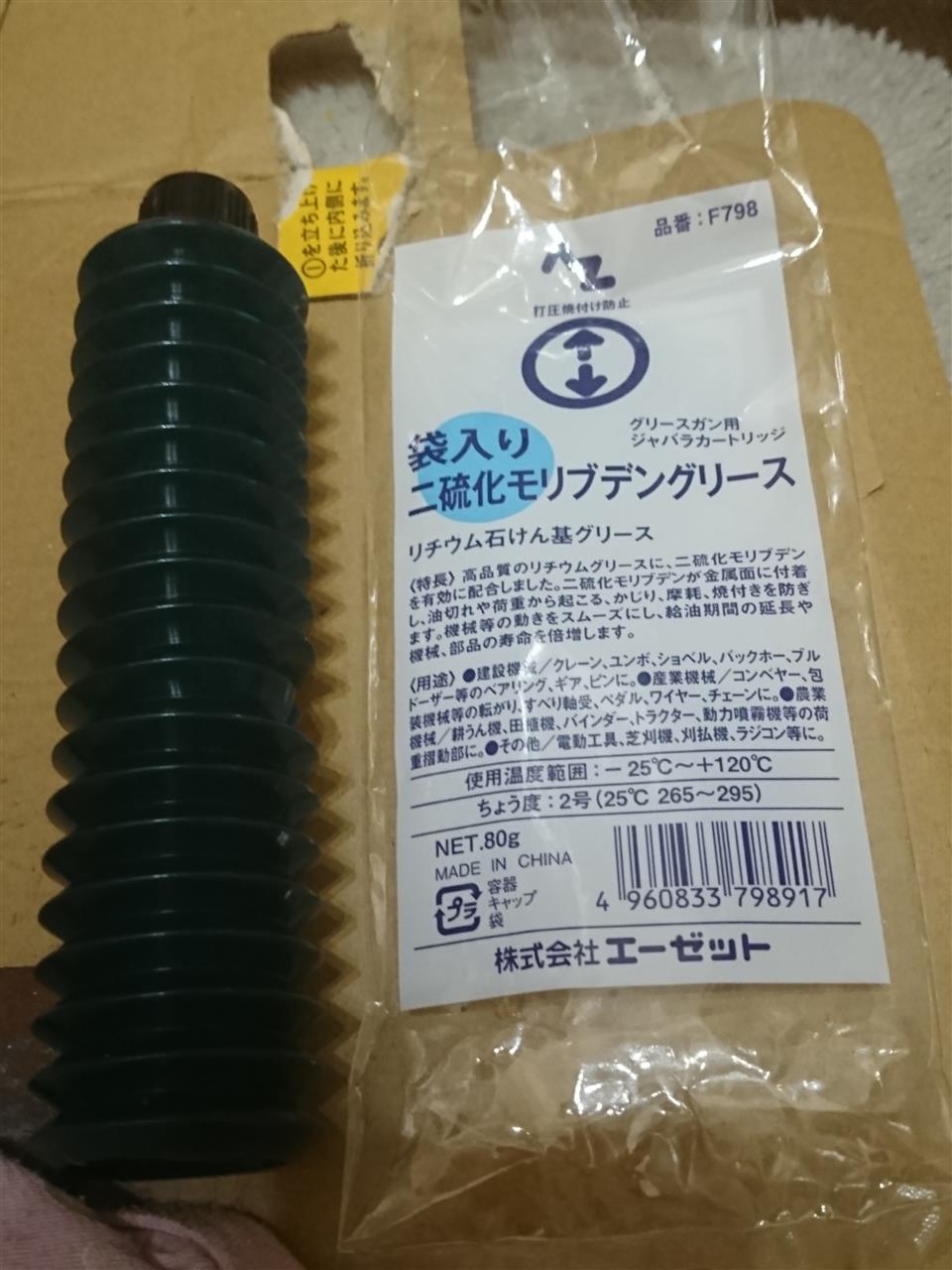

グリスは会社帰りにコーナンで調達してきました。
今回は奮発して二硫化モリブデングリス、２７８円なり。

では組み立てていきましょうか。

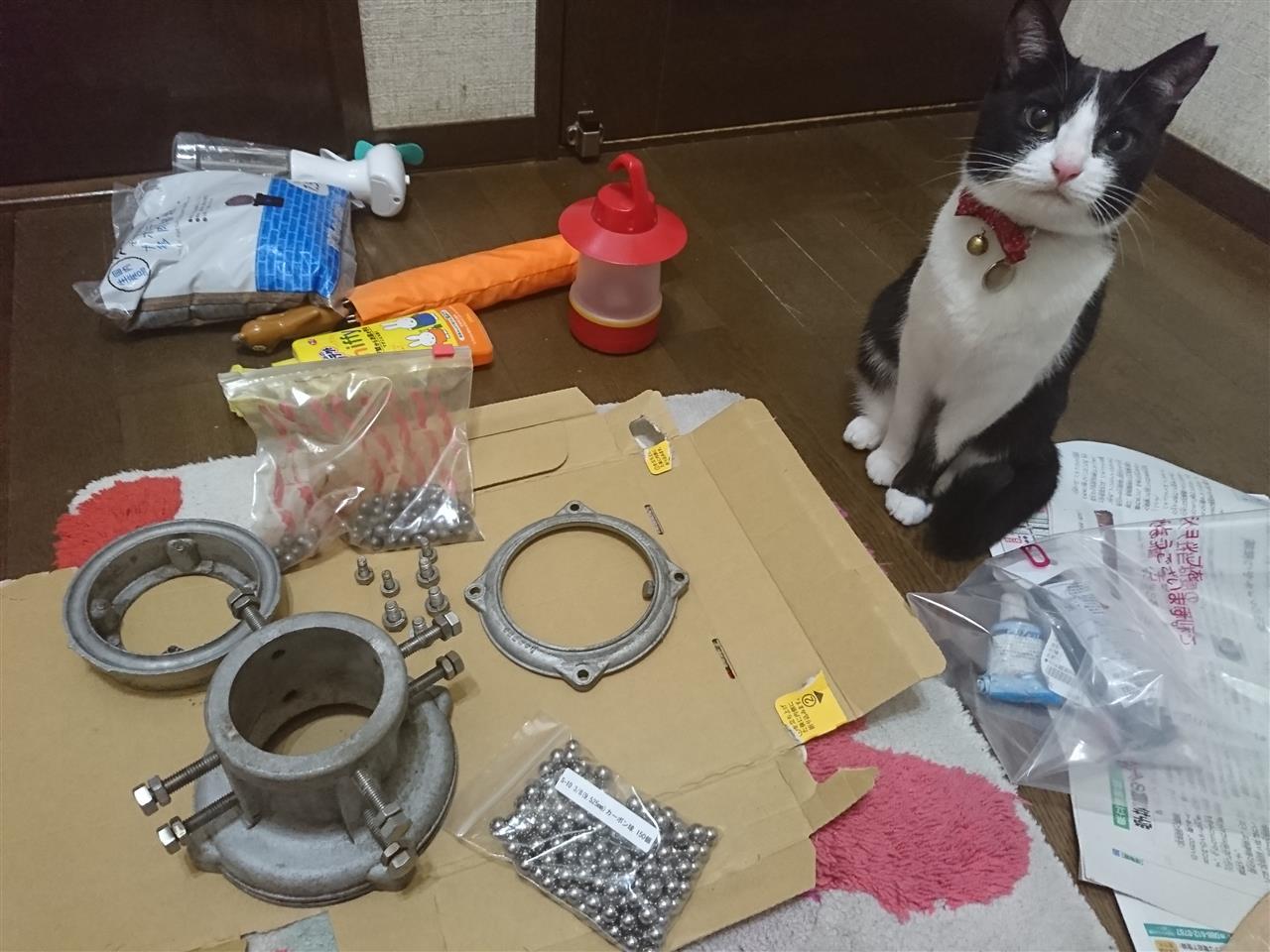

うわ、お邪魔虫が来た！

でも、５分ぐらいジーっと観察して、それから飽きたのかどっかに消えていきました。

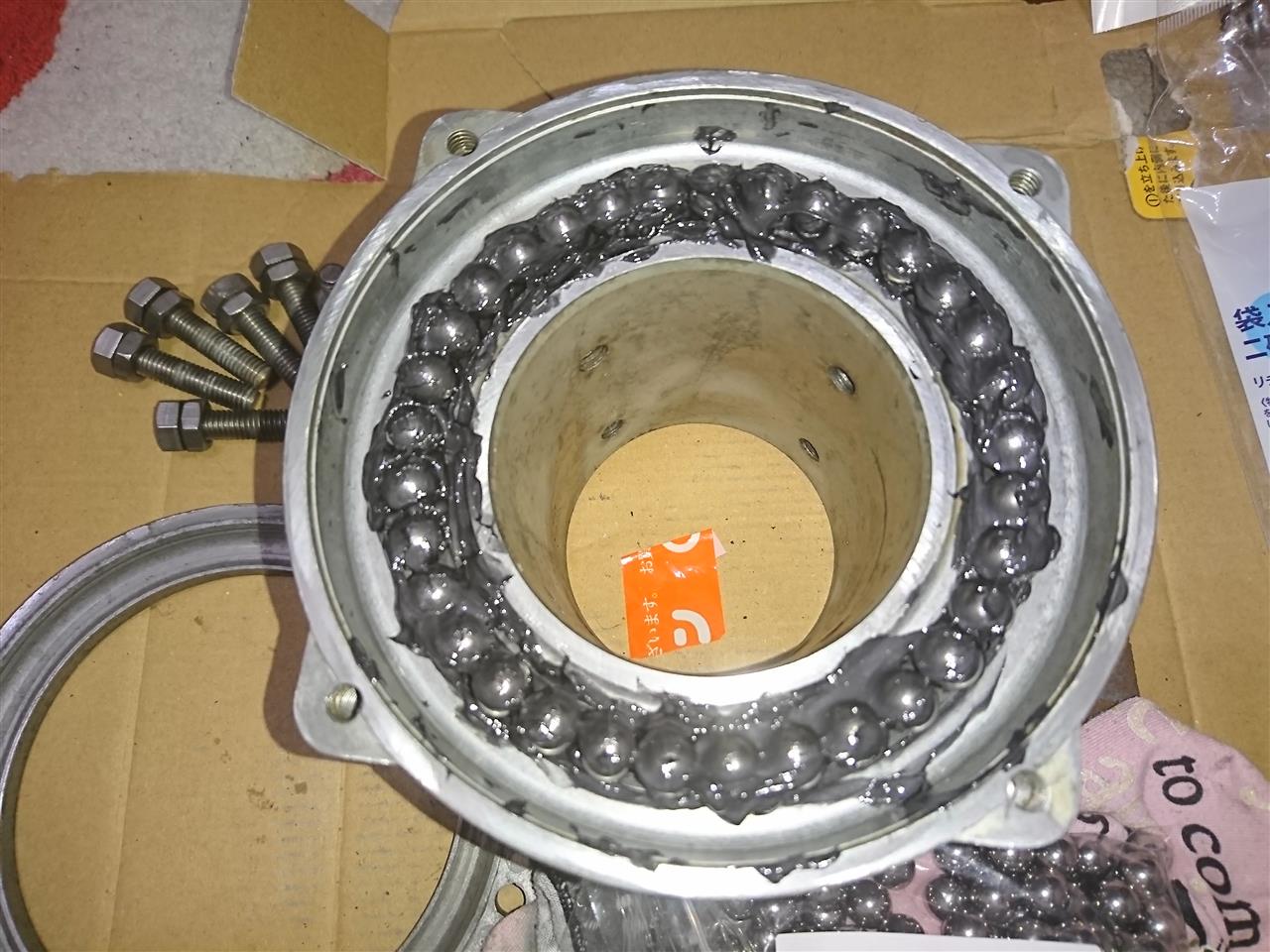

では盛っていきます。


上側のベアリング３３個セット。


ベアリングボールの受けセット。


下側のベアリング３６個セット。


ドッキング、４か所ネジ止め完了。
できました～。

若干、ゴリ感が感じられました。
これはハウジング側に若干凹みがあったせい。
まぁ、問題にならないレベルかと思います。

ローテータを動かさずに長い間放置していると、風でゆらゆらユサユサ煽られて決まった位置にハウジングの摩耗が起きるようです。



次はローテータ。

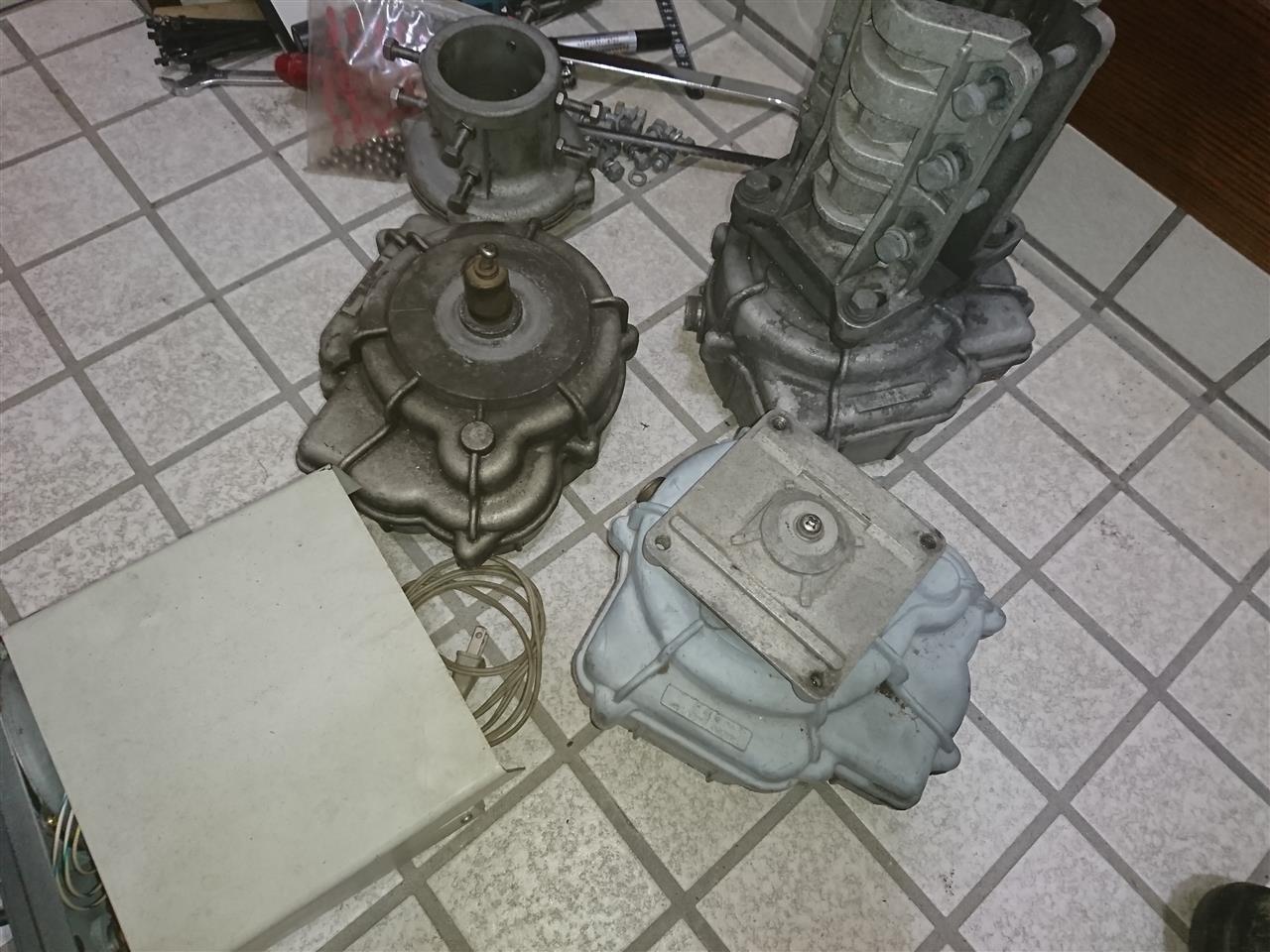

クリエイトのＲＣ５ＡというローテータのジャンクをＯＭ宅からもらってきたので３個イチで使えるように整備したいです。

クリエイトに問合せしていたボルトですが、メールで返信がありました。

ボルト M8×20(ワッシャ,ナット付) ￥60-(税別)/1個
ボルト M8×30(ワッシャ,ナット付) ￥70-(税別)/1個
送料、消費税別途
とのこと。保守部品は１個からでも直接クリエイトに注文が可能とのことです。
ｏｚｔｅｃｈさん、カレンさんのアドバイス通り純正ボルトを頼もうと思います。

さて、昨日土曜日はお休みで、いい天気。

ボルトが足りないものの、この天気は勿体ないので、柱だけ組みました。


１本目


下から見ると１５ｍはそんなに高くありませんが、上から見るとやっぱり怖いですね。
足が震えます。


２本目





タワーを撮影しているときに郵便配達がありました。
娘と息子用のＱＳＬカード到着。
私のカードはありませんでした。なぜか毎回子どもたちより遅れて届きます。
代わりにアベノマスクが届いてました。ｈｉ

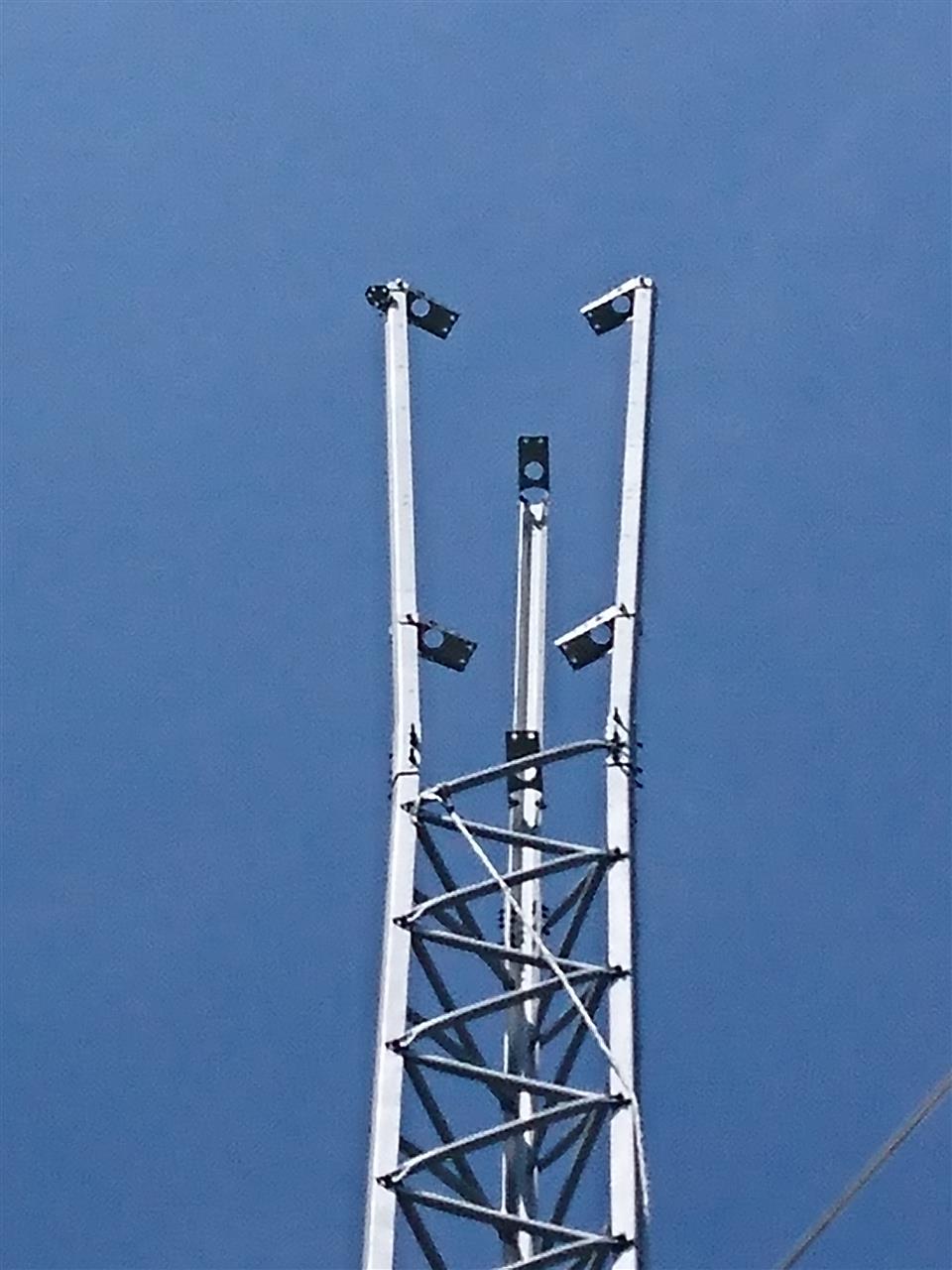

３本目


柱３本取付けできました。

今日の作業はこれで終了。

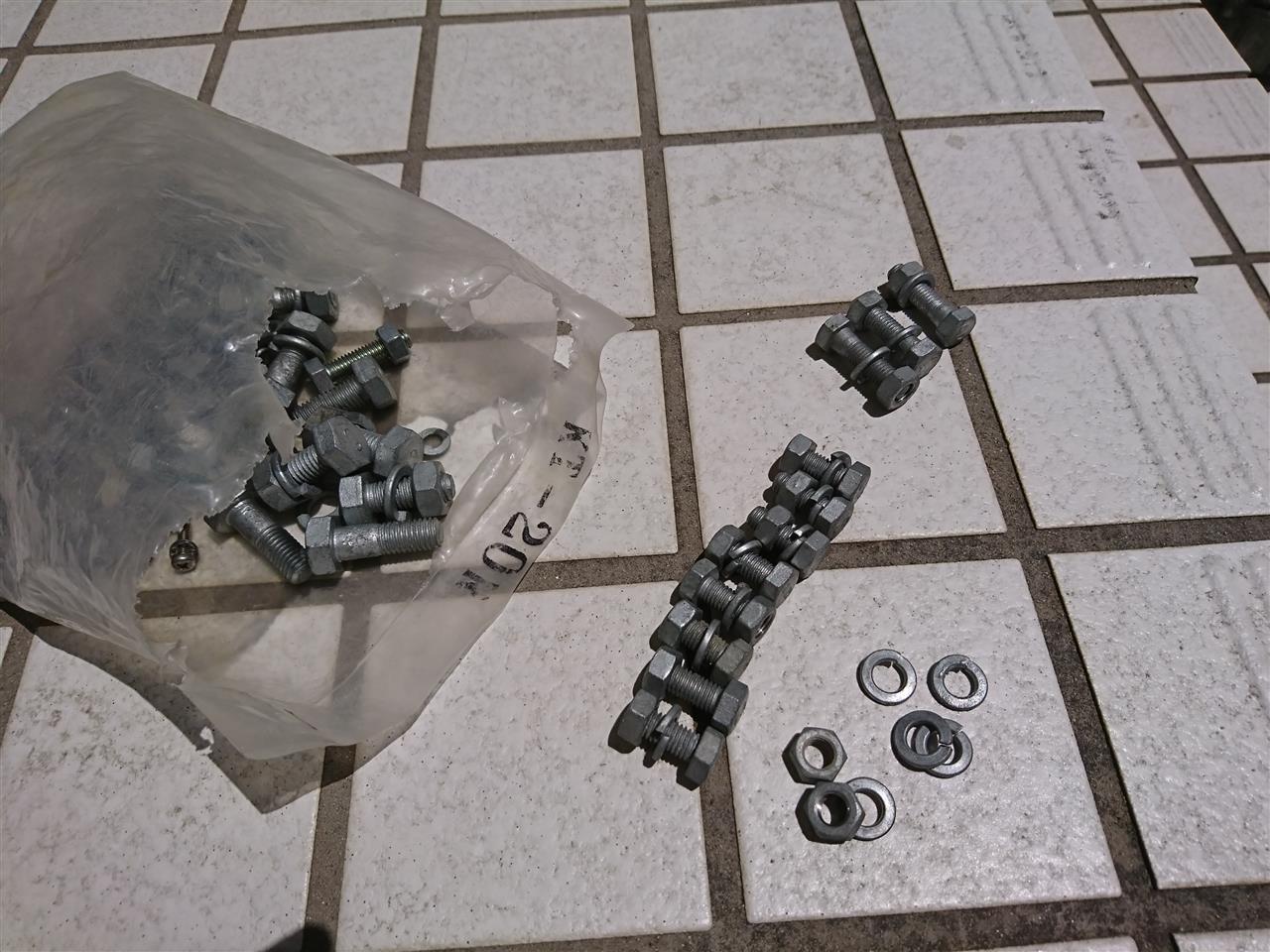

他のＳＮＳで「ボルトが足りない」と発信したところ、なんとＯＭさんが持ってきてくれました。

３０年前建設したときの余りだそうです。
欲しいボルトはこれだけでしたがありがたいです。


午後からは部屋の中を断舎利しました。
息子が自分の部屋が欲しいというので納戸の片付けです。
ボロばっかりですが、無線関係の物をため込んでいるのでだいぶヒンシュクを買ってます。


特に場所を取っているのがこれ、１４４ＭＨｚの八木アンテナ。
ブームが変形しているけど要る？と、ＯＭさんからいただいた物です。
ＣＣＴ１２のタワーの方にあげたいなとは思っていましたが、準備もできてないので、とりあえず組み立てて屋外設置（保管）したいです。


コメットのＣＹＡ－２０８Ｅという八木です。

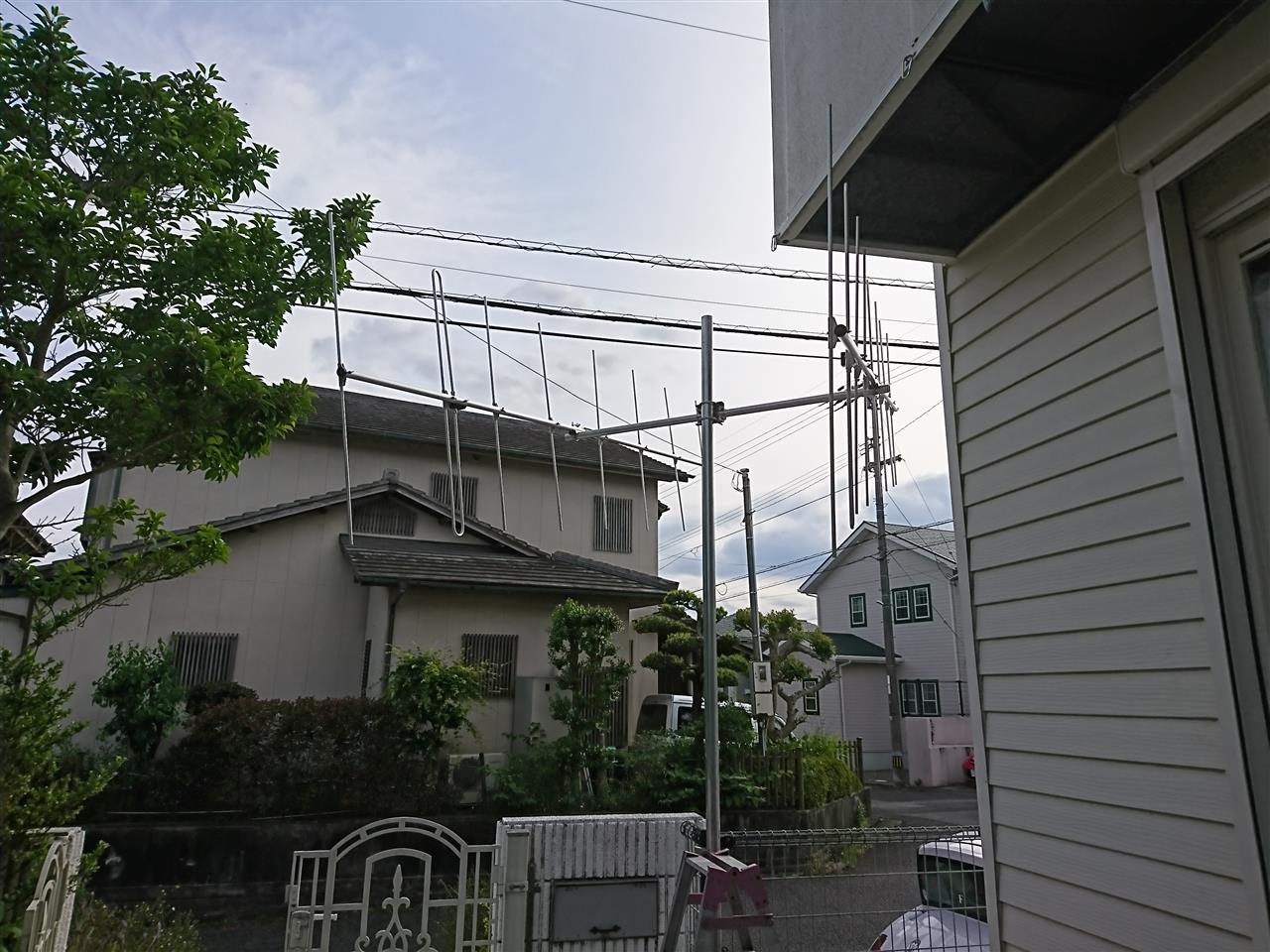

フェンスに単管パイプを取付け、八木を設置しました。
給電部をビニルテープで防水。
同軸はつなげてません。

昨日、ブログを書いた後、クリエイトデザインにメールでボルトの価格の問い合わせをしました。

もし、注文するとしたら何本要るんだろう？
ちゃんと調べるために、朝の作業は必要ボルトの本数を調べる作業。


いまあるボルトで子部品を組んでから、


ブレースを配置して必要なボルトの本数を調べました。
Ｍ８ｘ３０が１８本
Ｍ８ｘ２０が５０本必要。


いちばん短いブレースが３本余りました。

見にくいですが、赤で囲んだ部分にはすでにブレースを使っています。
この法則でいくならば、緑の枠の部分にこのブレースを入れるのが一番良いでしょうね。
前のオーナーさんが組んでいた場所は１Ｔの真ん中あたり。これはあてにできません。



先日作ったステージのステーは現物合わせで作ったため、あう位置をマーキング。



マストを良く見ると傷がありました。


まあまあ深い傷。
１ｍｍちょっとエグれてます。
恐らくマストベアリングの固定ボルトで傷が入ったんだろうなぁ。

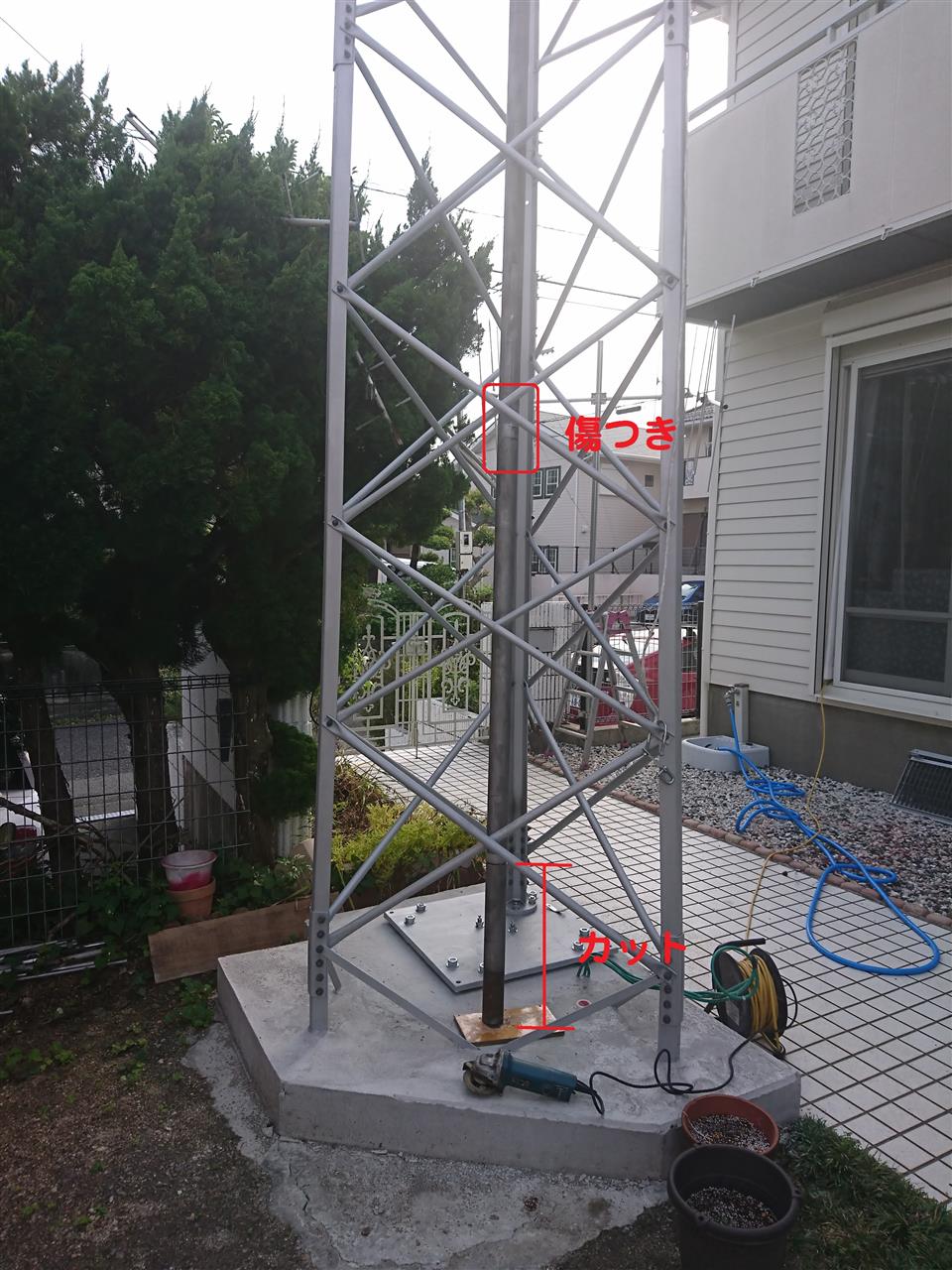

同じ場所で固定したら余計傷が深くなるので、マストの下から５０ｃｍぐらい切断してボルトの当たる位置を変えようかしらん。



ベアリングをかき集めてきました。
左からエモト、アルインコ、ケンプロ。

とりあえず、ケンプロが２個あるのでこれの良い方を整備して使おうと思います。
