５月２１日
昨日は休みでした。

ｏｚｔｅｃｈさんにご指摘いただいて気が付いたブレースの組み方。
今まで手前側（表面）のブレースは左が上になるように組んできました。
でも、１Ｒと２Ｔのセクションは右が上になるみたい。

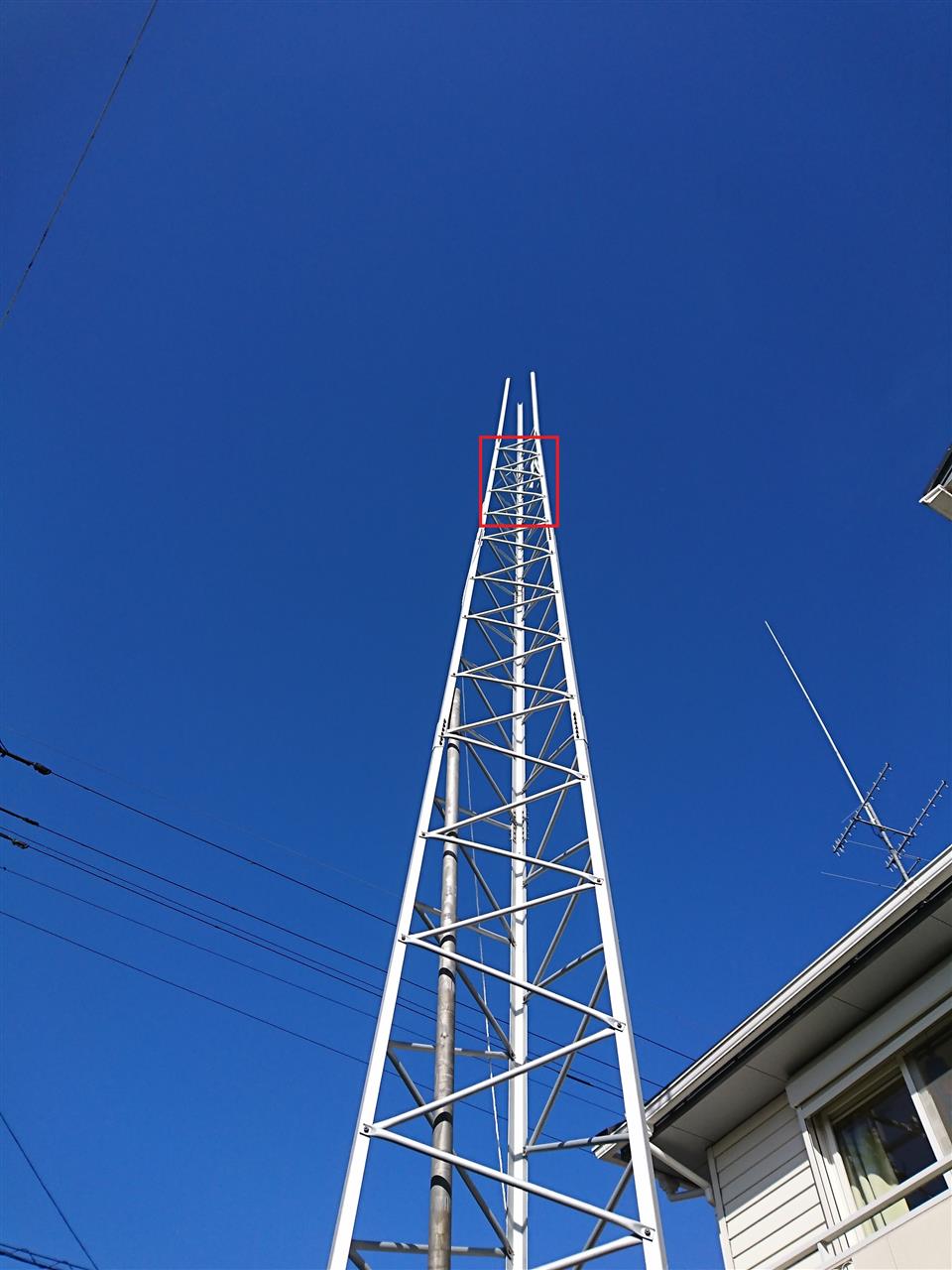

赤で囲んだ１Ｒのセクション。
見事に間違ってます。ｏｒｚ
面倒だけど修正しよう。


頑張って修正しました。


その後、２Ｔも組み上げ。

風がかなり強くてこれ以上作業するのは危ないなと、最後の１Ｔの組み付けはあきらめました。
ちなみに再び１Ｔは、手前のブレースは左が上の組み付けになるようです。


お昼は子どもたちを連れて、マクドナルドでドライブスルー。
のち、コーナンプロでボルトを買ってきました。

残念ながら亜鉛メッキのボルトがありませんでした。
クリエイトのボルトは何Ｔか分かりませんが高力型のようです。
コーナンのボルトで耐えられるかな？

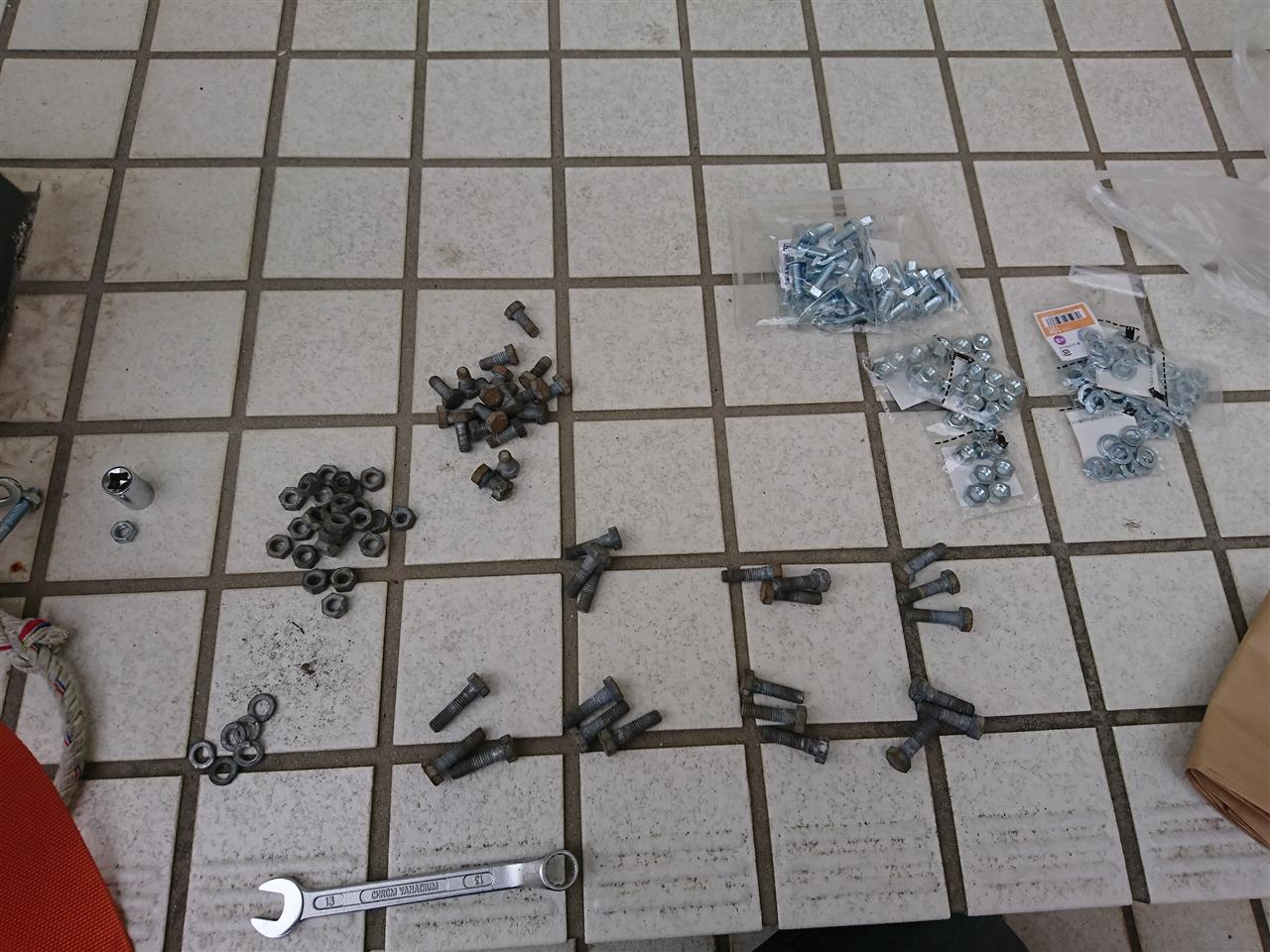

これがいま残ってる全てのボルト。

一番上のセクションだし、手軽にコーナンボルトでいくか、
面倒だけど高力ボルトを調達して組むか、悩む。



あとは残りの部品をローバル塗りました。
これでローバル塗りは全て終了。

一缶で全て塗り終えることができました。
（まだローバルは１割ぐらい残っています）


コーナンボルト、錆びるよなぁ。

昨日、１９日

出勤前にブレース磨き。

一番上の１Ｔセクション（ステージを作ったぶん）なので、ブレース磨きもこれが最後。
いままでに、ブレースをたくさん磨いて粉をたくさん吸ったので亜鉛の摂取量が過剰な気もします。（＾＾；


柱も磨いて、最後に水道からのジェット放水にて洗浄。
天気もいいのでそのまま放置。


本日、２０日
今日も早起きできました。


ローバルを塗るためブレースをシンナーにて脱脂。
なるべく太陽光線で暖めておきます。


ローバルまだまだ２割ぐらい残ってるので安心。


１時間半かけて塗り終わりました。
今日も天気なので乾くのが早い。


あとローバル塗るのが必要なのはこれぐらい。

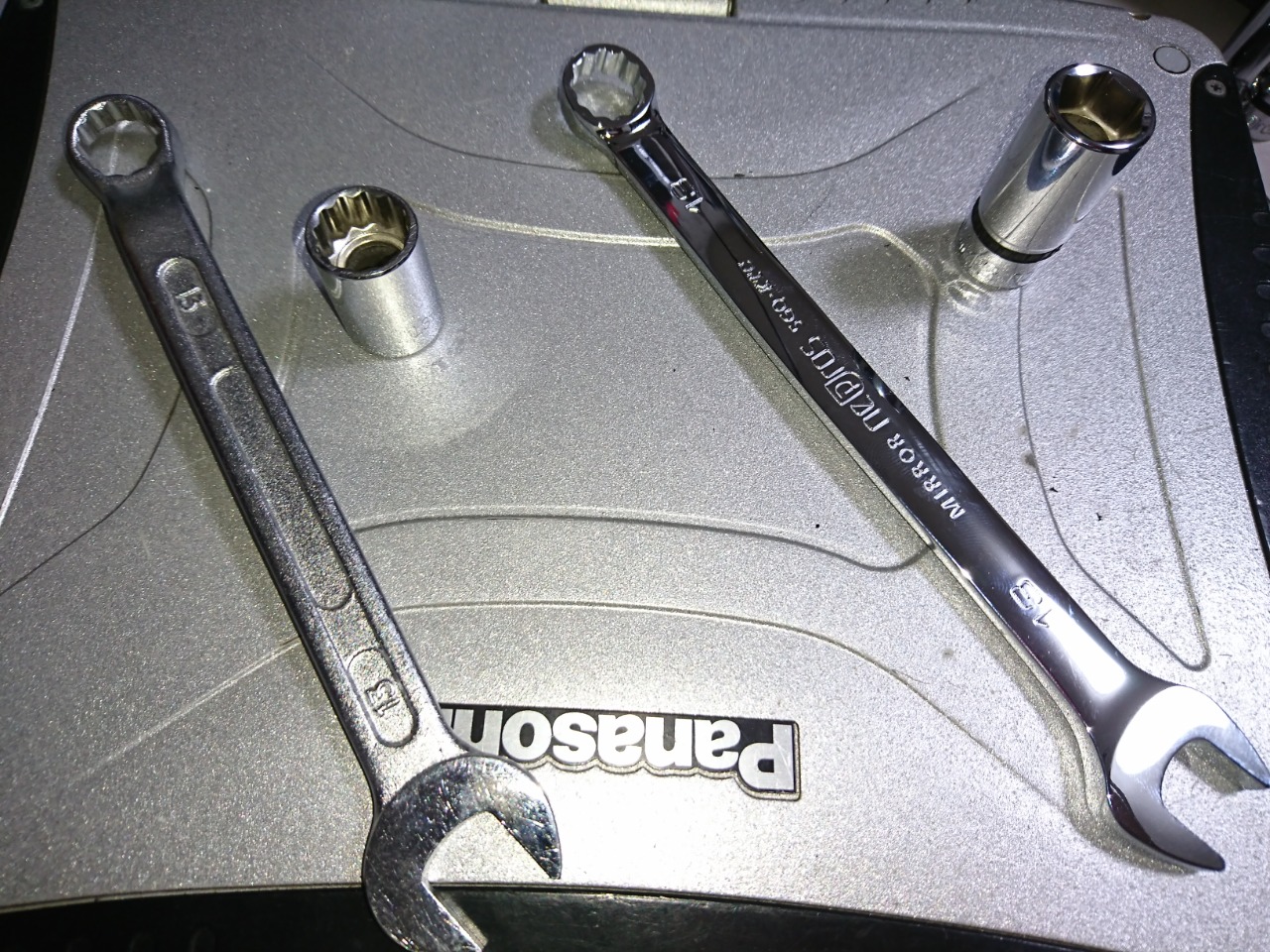

１３ｍｍのソケットとコンビネーションレンチを購入しました。
左はいままで使っていた安物工具。
右が今回購入したちゃんとした工具。

ラチェットレンチに安物ソケットを付けても、ソケットを引っ張ると簡単に外れてしまいます。
本当はラチェットのリリースボタンを押さないとソケットは外れないハズなんですが、すっぽ抜けてしまいます。そのために購入。何度タワーの上から落としそうになったことか。
下に人はいないので怪我をさせる恐れはないのですが、タワーを下りて拾いに行く手間が非常にツライ。

クレジットカードのポイントが貯まったのでそれを使っての支払いです。
そうでないとなかなか買えない。（＾＾；


明日は休みなのでどれだけ作業が進むかな？

わが県でも、コロナの非常事態宣言が解除されました。

私は日曜日と月曜日が休みだったので、久しぶりに子供を連れて実家に顔を出しに行っていました。

子供たちはお正月以来の帰省です。



あ、はしごタワーがあんなところに置かれてる・・・。（＾＾；

遠目からですが錆も浮いてないようです。

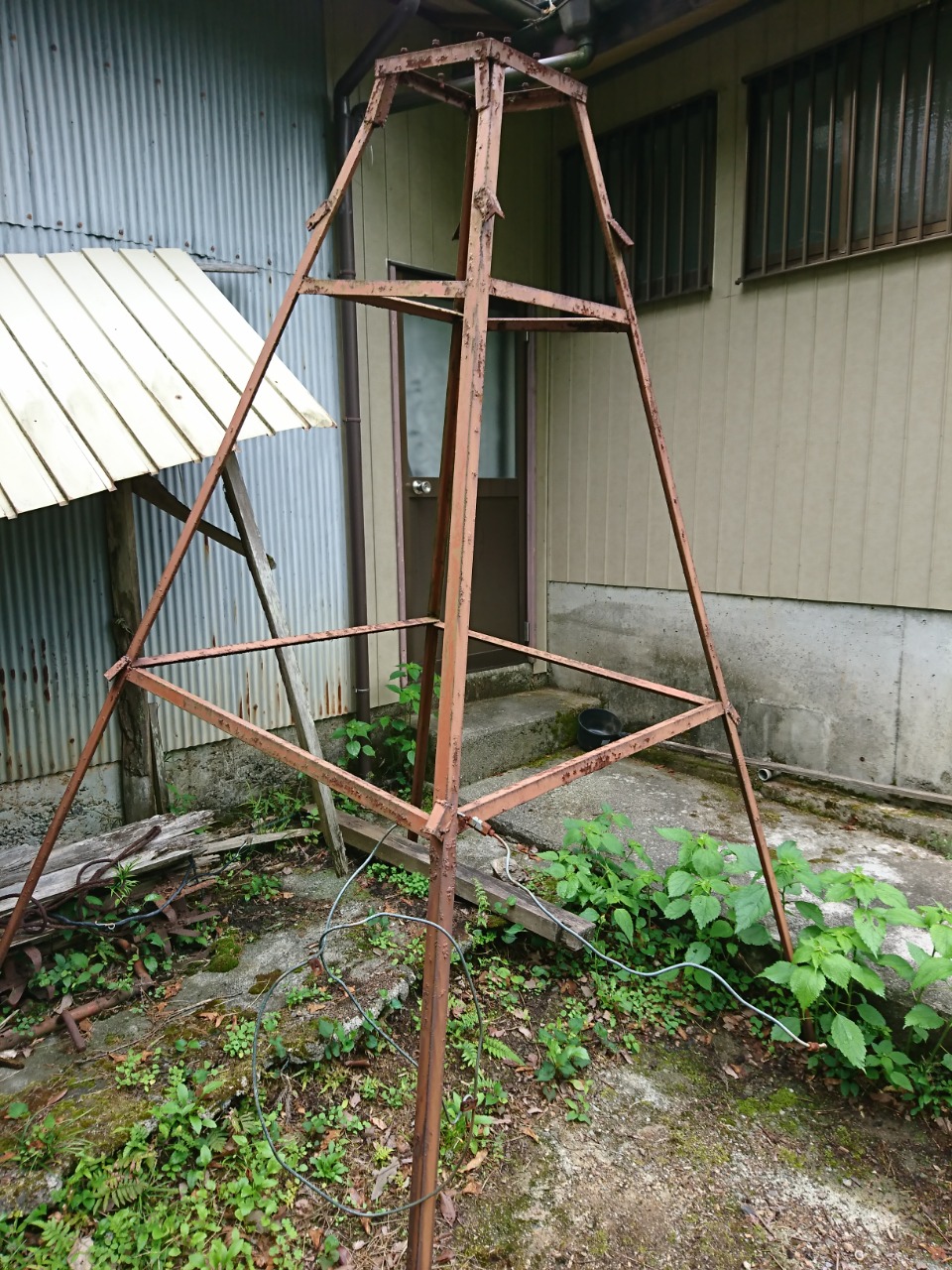

タワーと言えば、私が高校生の時に作ったルーフタワーがこちら。
実物を見たことがなかったので、ＣＱ誌の広告を見ながら作りました。


ステンレスの支線を張っていましたが、ネバくて取り回しに苦労したのを覚えています。

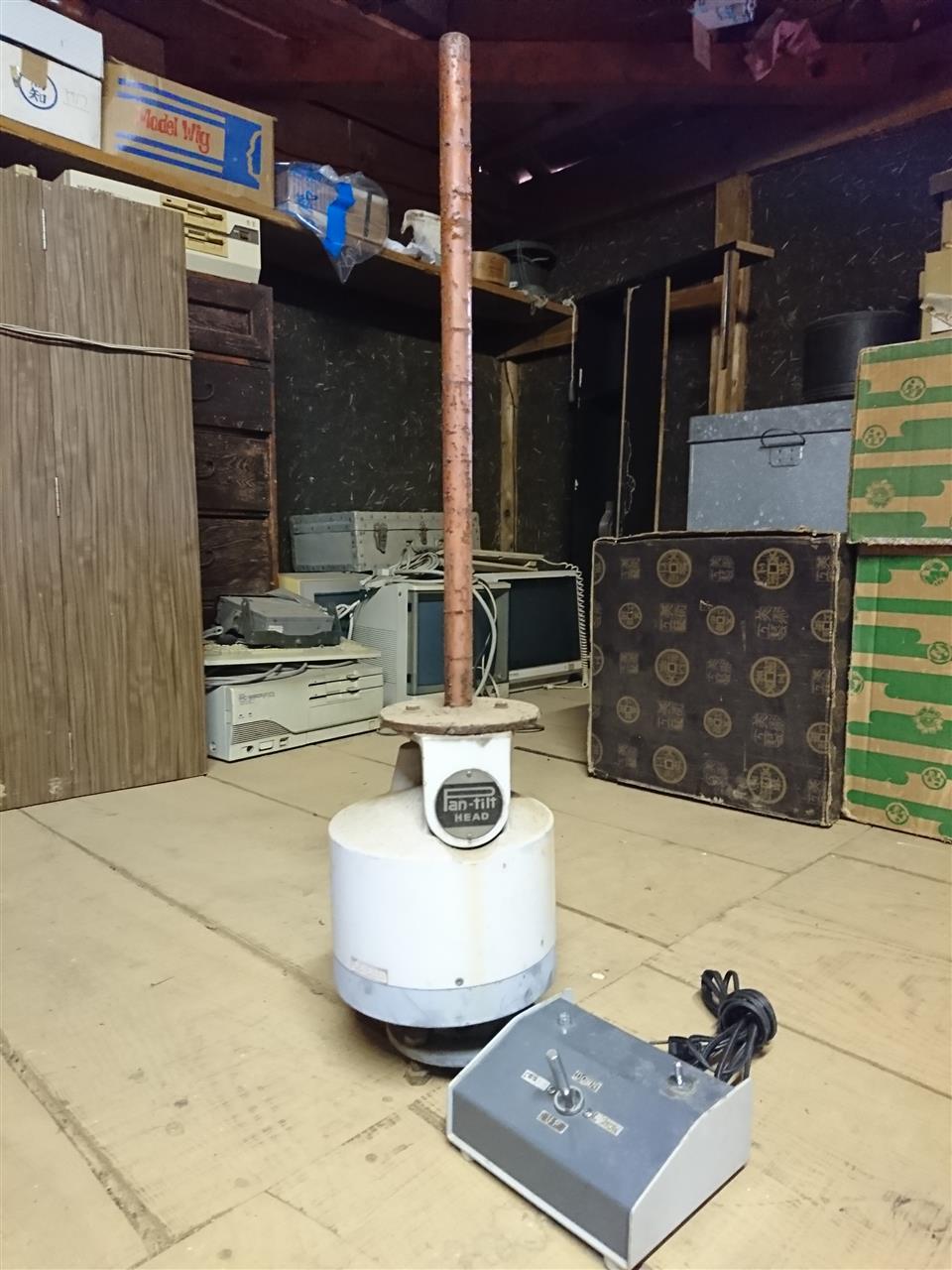

ルーフタワーのトップに付けていたのがこのローテータ（！？）
夏休みに電気工事のアルバイトをしていましたが、ちょうどジャンクの監視カメラの基台があり、もらい受けて取り付けていました。
若干、バックラッシュがありますが仰角も動かすことができます。
操作は手前にあるコントローラのジョイスティックで行います。

風雨を受けながらも壊れることも無く、実家で無線をしていた５年間ぐらい使用しました。
先日、ヤフオクで同型の基台が出ているのを見かけて懐かしくなりました。


タワーと言えばその２

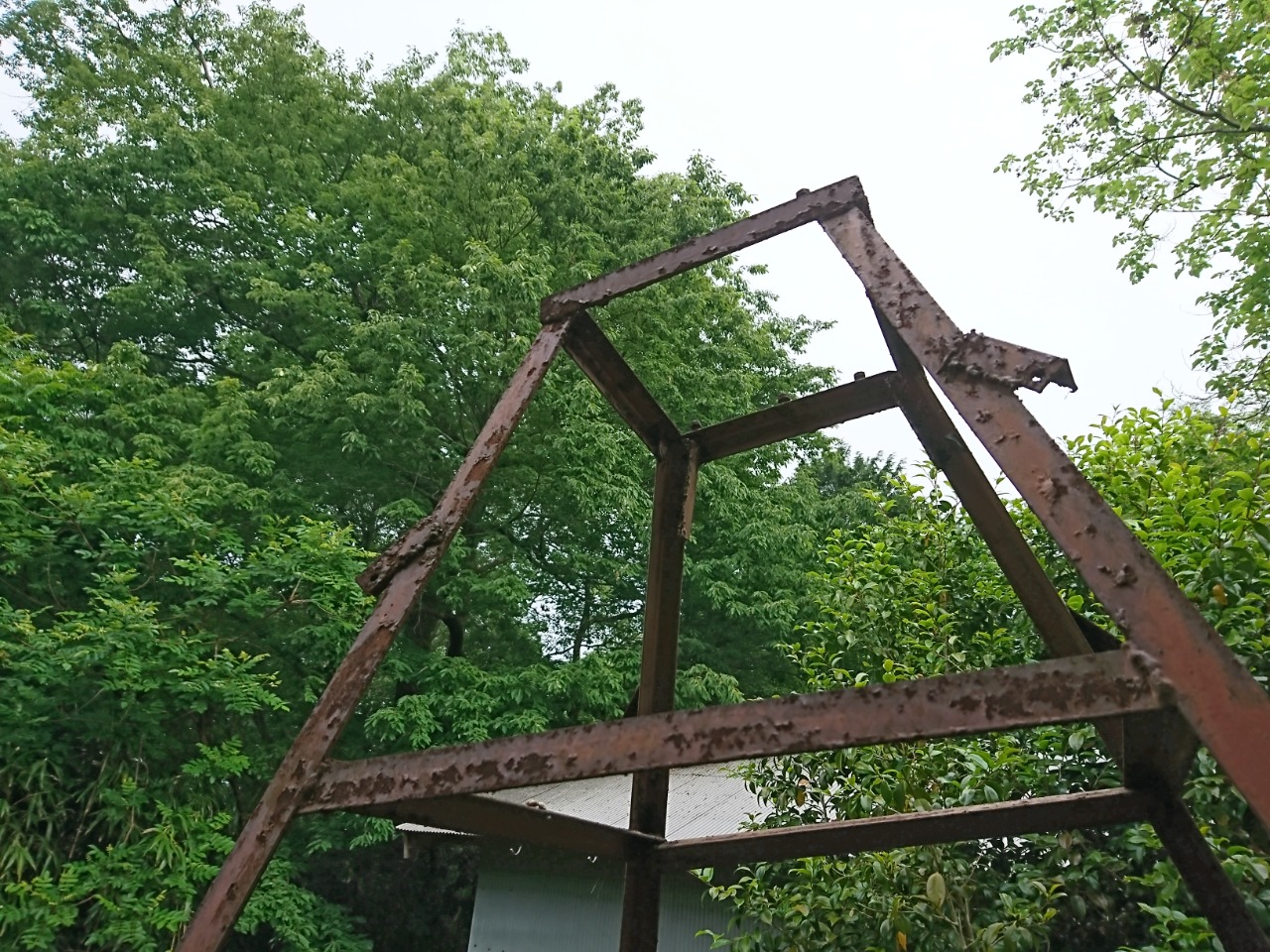

高校を卒業して、進学した頃に電力会社払い下げのタワーを購入しました。
４ｍのユニットが４つなので１６ｍぐらいでしょうか？
今となっては無線用のタワーをいろいろ見てきたので判断できますが、だいぶゴツイです。


当時、頑張って穴を掘って生コン入れて、基礎工事まではしましたが、その後、就職して実家を離れてそのまま放置プレイです。

これもそろそろ建てたいなーと思うものの進みません。
実家は山の中なのでノイズが少なくてＦＢなのですが、なにせ自宅から距離が離れてるのでなかなか帰れません。
リモート運用ならできるかな？


さてさて、今回の本来の目的はＫＴ１５Ｒの工作をすること。

やっぱり、アンテナを付けたり外したりすることが多いのでステージなんぞがあればいいかなと。

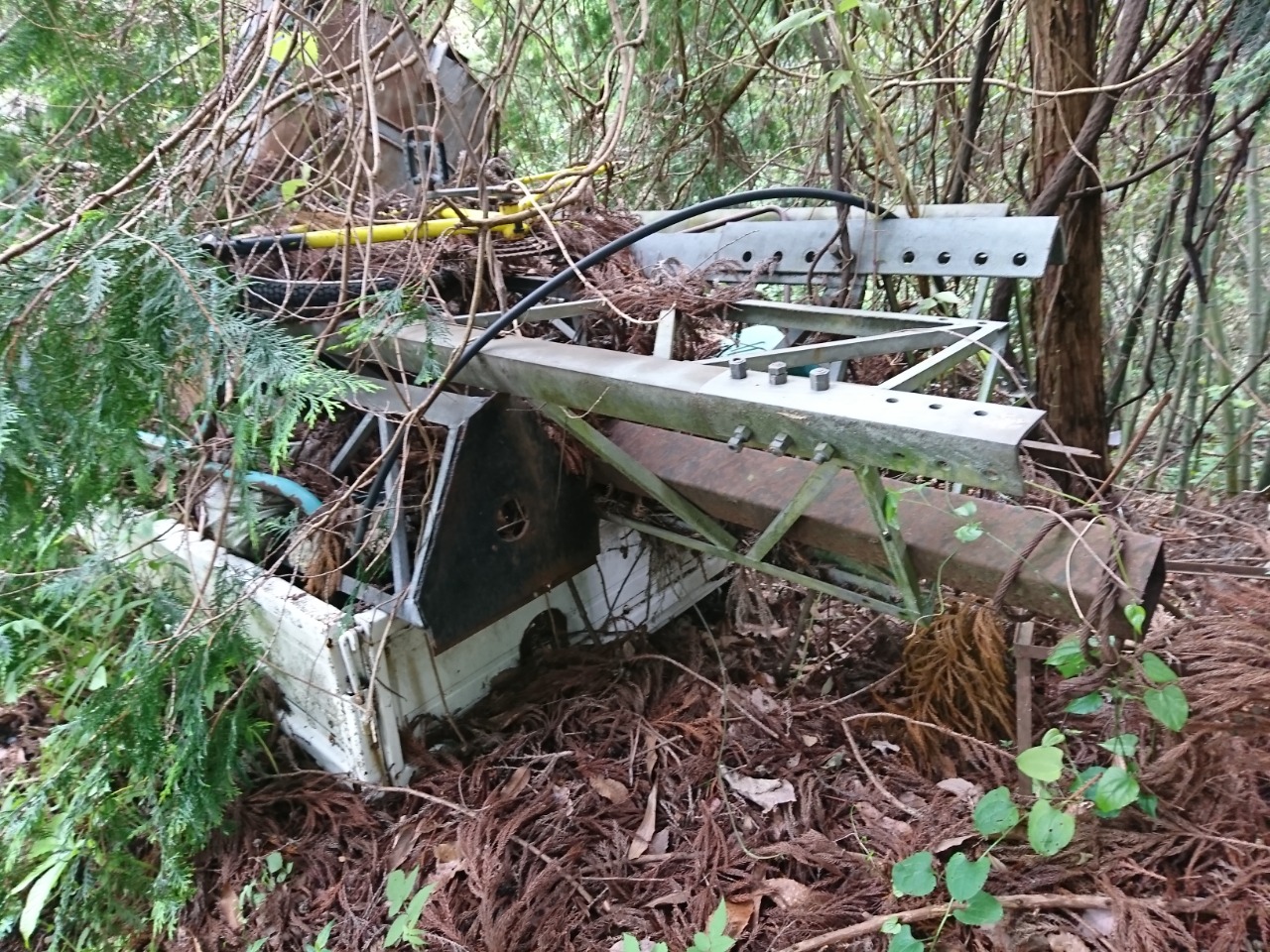

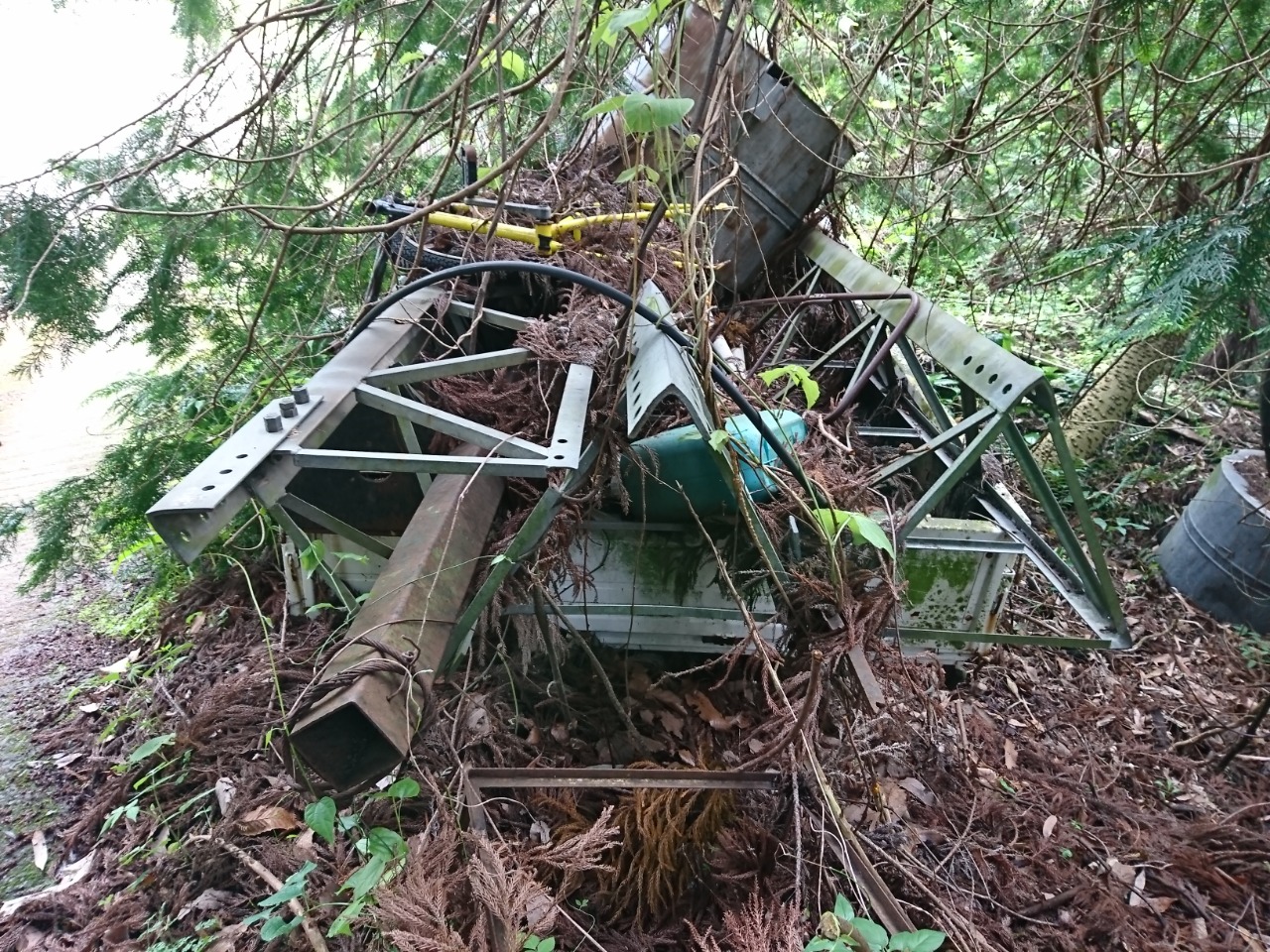

ちょうどいい素材が転がっていました。

グレイチング。

ドブ漬けされていてタワーの部材には格好の素材です。
頑丈で、重くもなく、軽くもなく、大きさもちょうど良さそう。

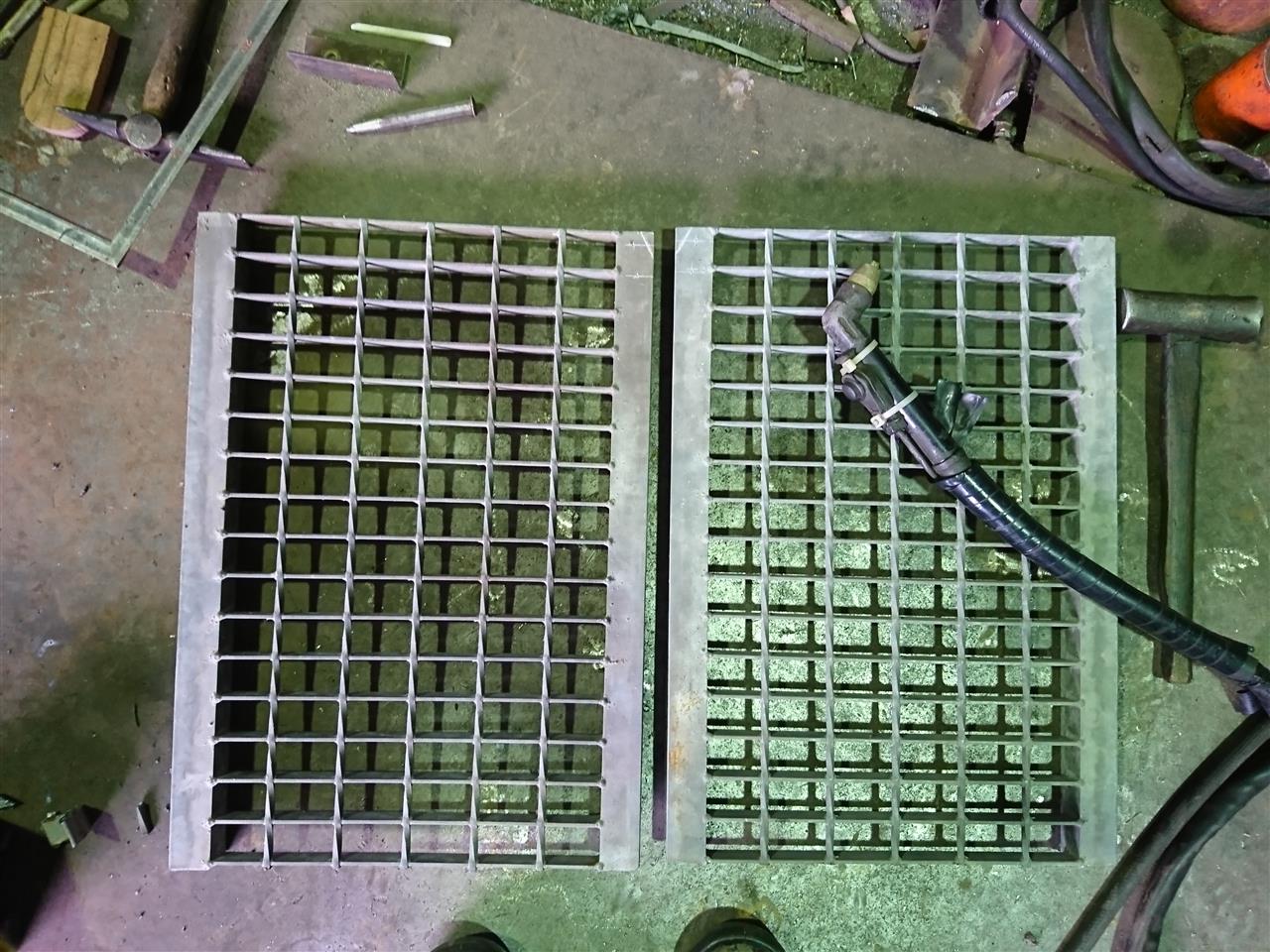

とりあえず半分にカットして、現物合わせで作っていきます。


Ｌ型アングルを切り出して、穴あけ。


柱にボルト止めします。

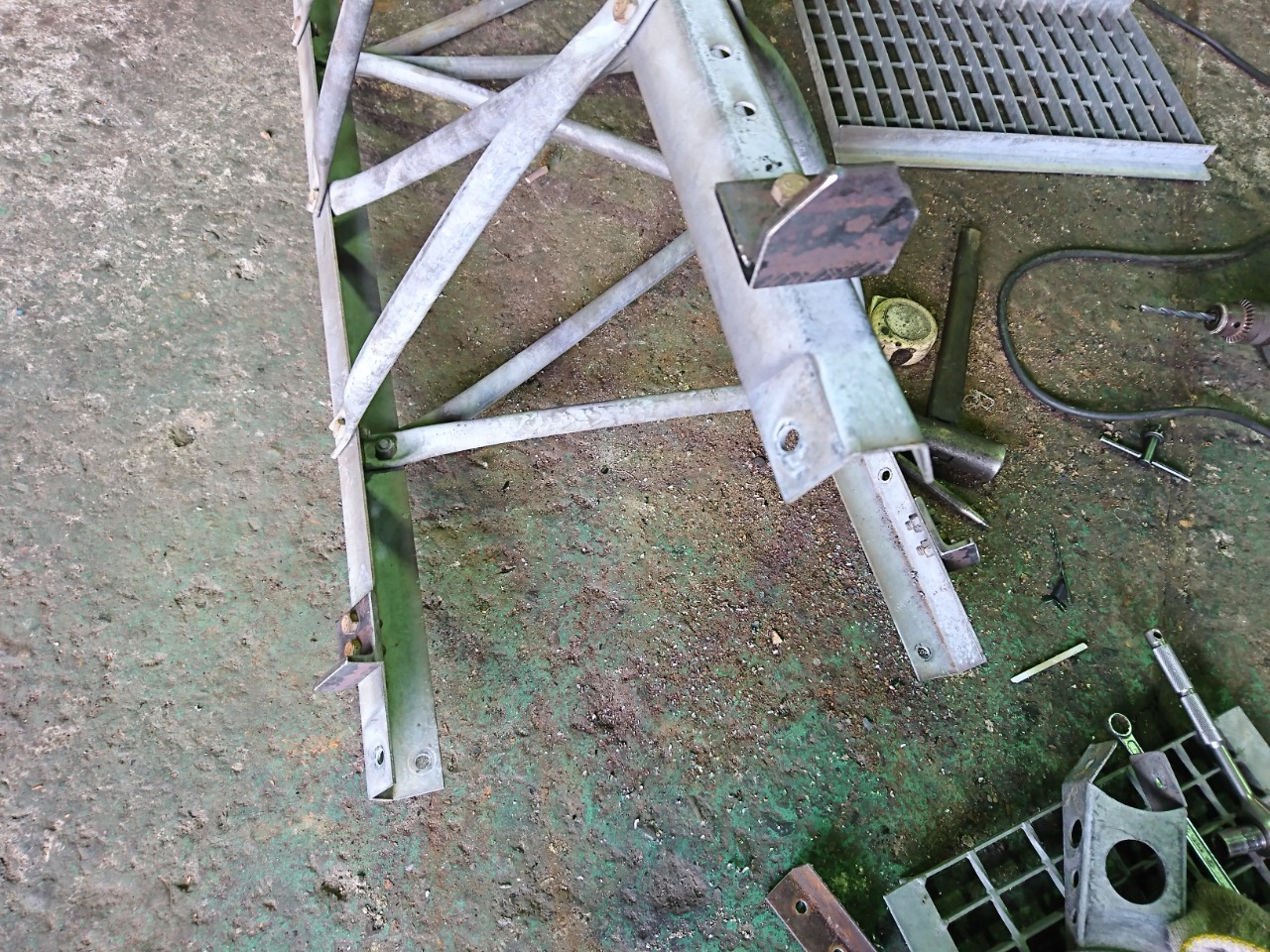

他の柱にもＬアングルを加工して取り付けます。


グレイチングを片方はボルトで取付け。


もう片方は下側から溶接でＬアングルに止めました。

この固定だけでは持たないので、突っ張り棒を作ります。

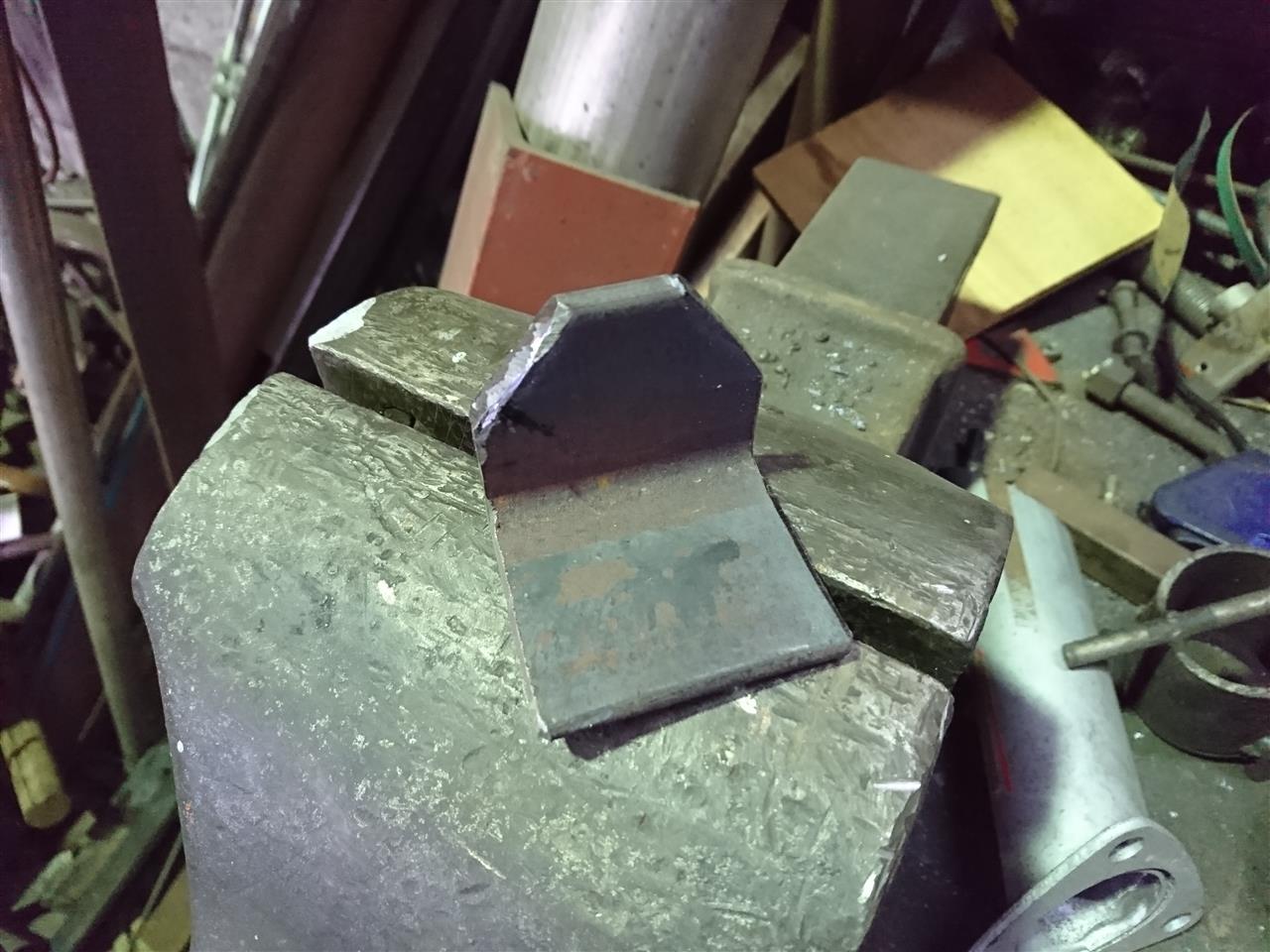

こんな感じにプレートを作ってネジ止めしておきます。


突っ張り棒にすべく丸棒を切出し。


プレートにバチバチっと溶接。


ステージできました。
しっかりしてそうです。


今回は分解できるようにネジ止めで作ってあります。

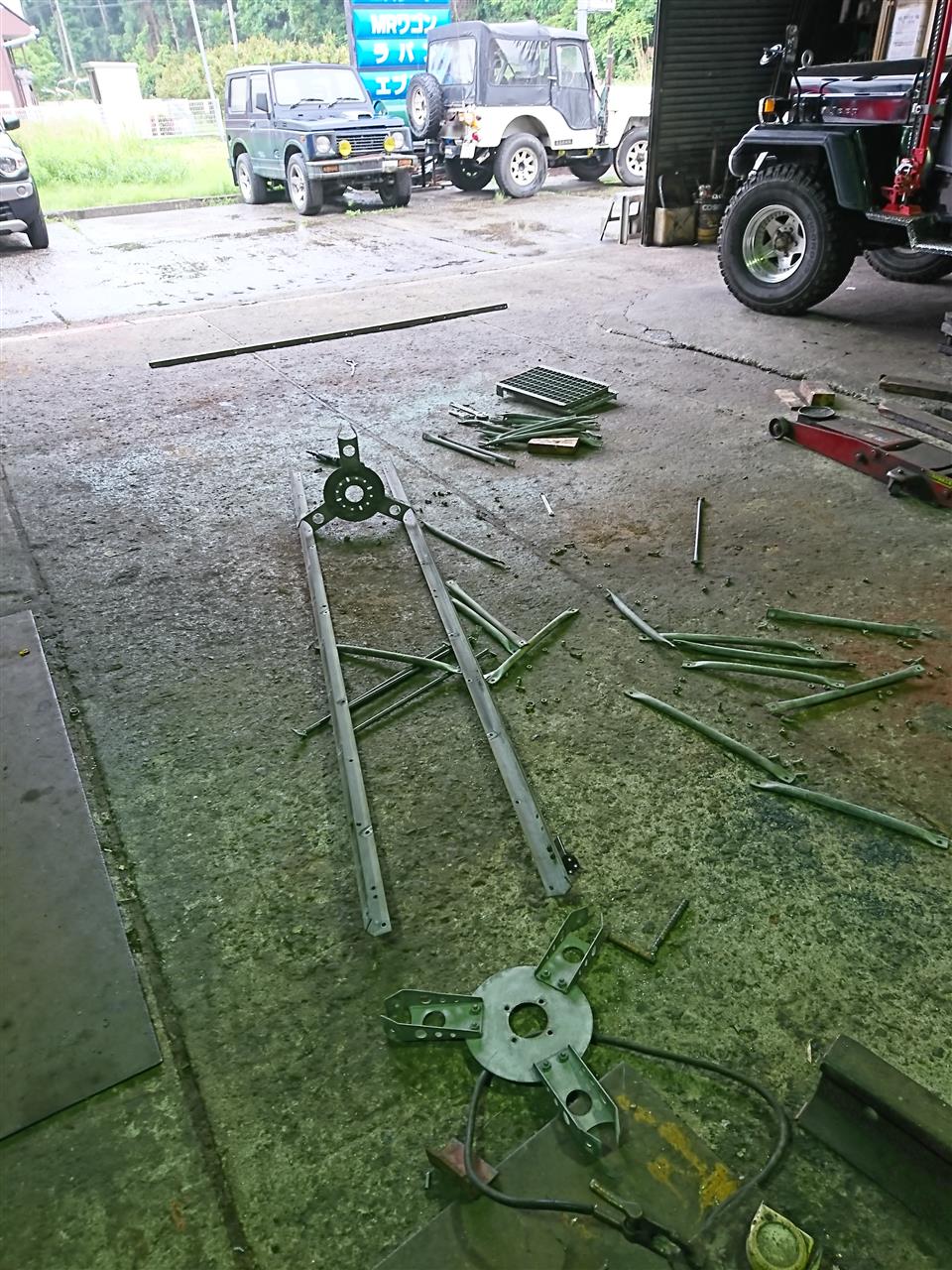

バラバラにしちゃいます。
というか、分解しないとプリウスに載せるのが難しい。（＾＾；


これだけコンパクトになるとプリウスにもラクラク積込むことができました。

さて、問題は地上１５ｍでステージを組むことができるかですね。

今日も出勤前にＫＴ１５Ｒ

夜に雨が降るようだけど、今は天気がいい。ちょっと肌寒いケド。


さて、今日の作業は上下間違って付けた柱を付けなおします。
ヘルメットと安全帯して登ります。


ネジ６本取って、柱を外します。
そのまま柱を１８０度回転させて、再び取付け。
柱を落っことさないように慎重に作業しました。

今日は可燃物の収集日なのでご近所さんがゴミ出しをしています。
朝っぱらからタワーに登っているのを見られてちょっと恥ずかしい。


前回、他の柱も長さ２０ｍｍのボルトで取り付けてしまってます。
これを３０ｍｍのボルトに取替えします。


一本一本、ボルト・ナットを取り外し替えていきます。


交換しました。


今度は逆にブレースの３０ｍｍのボルトを２０ｍｍに替えていきます。

今日は、自分の作業ミスのリカバーの日となってしまいました。（＾＾；

ＫＴ１５Ｒでは２種類のボルトが使われています。
２０ｍｍと３０ｍｍの長さのもの。

入手したＫＴ１５Ｒでは、特に法則性も無くバラバラに使われていたのであまり深く考えずに組んでいました。


昨晩はじっくりとＷＥＢで閲覧できる資料を読んでみました。


どうもブレースは長さ２０ｍｍのボルトで組むようです。
いま気が付きました。（＾＾；

と、いうことで今朝の作業はボルト交換。

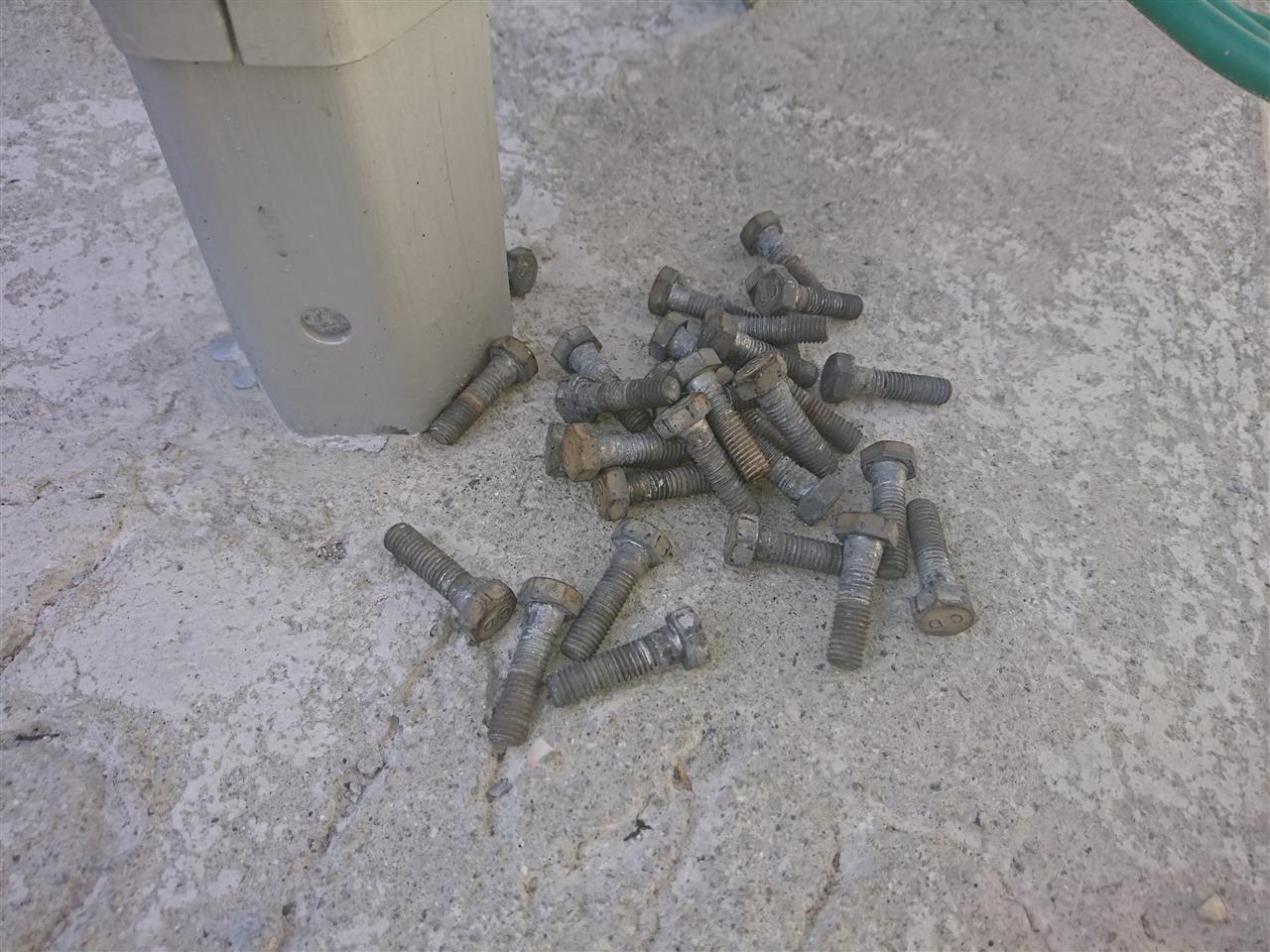

長さ３０ｍｍのボルトを抜いて、


２０ｍｍの長さのものに替えます。


出勤までの間にとりあえずこれだけ交換できました。


１段目と２段目の途中まで交換できました。
続きはまた明日しよう。


ｏｚｔｅｃｈさん、教えてください。

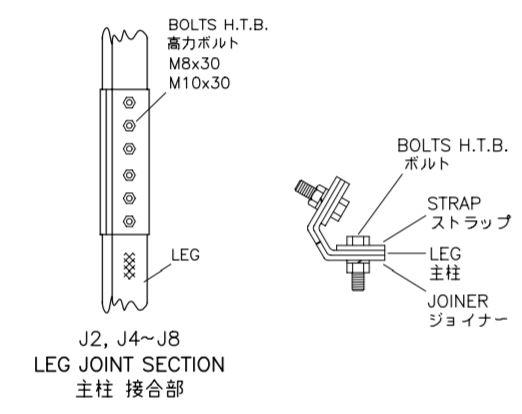

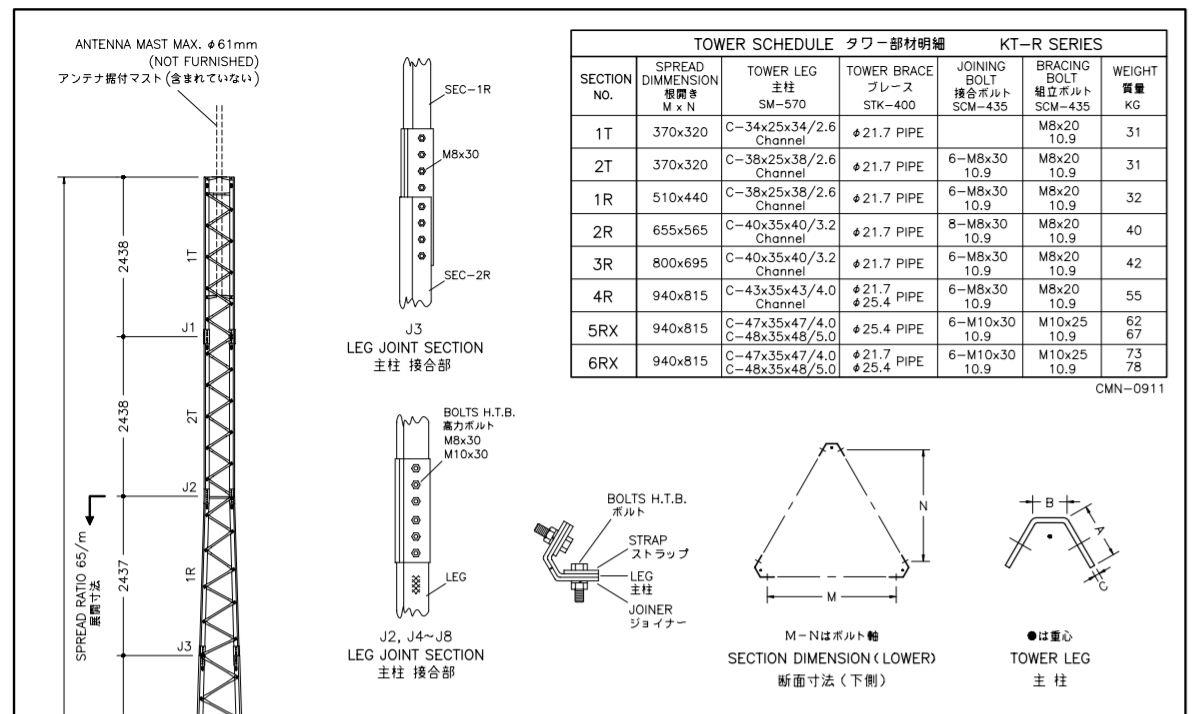

図面で支柱はこのようにストラップとジョイナでサンドイッチして固定すると記載されていますが、


私のＫＴ１５Ｒでは部品の関係でこのように、
・Ｊ４とＪ５ではジョイナとストラップでサンドイッチ
・Ｊ１，Ｊ２ではジョイナのみで固定
となりますが合ってますでしょうか？
Ｊ１とＪ２もストラップが存在するのかな？

それと、ボルトの締め付けはトルクが規定されてるのでしょうか？
ご教授くださいませ。
