今日は休みでした。
ＫＴ１５Ｒの４段目と５段目を組んでいきたいです。


では今から作業を始めます。安全作業でいきたいです。


タワーの上に登って工具や部材などをロープで引き上げます。
あらかじめ作業手順を考えて、なるべくタワーから降りなくても済むように２本のロープの先に引っかけておきます。

作業はタワーの中に入って行っているので安定感抜群です。


まずは、ジョイントプレートの固定から。


次は柱の固定。
ここが一番の注意ポイント。

４段目の柱は手に持てる重さとはいえ長さが２．５ｍあります。下の方で支持しながらの作業なのでバランスを崩した時に危険です。
特に今日は風が吹いていたので、風の様子を見ながらの作業でした。


柱３本付きました。

あとはもう簡単、ブレースを組んでいくだけです。
ただ、上に行くにつれてタワーの内側も狭くなるので組んでいくのが苦しくなりました。
ヘルメットがガンガン当たって、腰の辺りが身動き取れない。
上の方は、タワー外側からの作業になりました。


４段目完成。
ここでお昼休憩。

休憩中に考えました。
これから先、ブレースをたくさん組んでいくけど、短い方のボルトが足りるかな？

ここで気が付きました。

午前中に作業したジョイントプレートに短いボルトを使用したのですが、ホントは長いボルトの方が良かったのでは！？と。

泣く泣く長いボルトを４８本かき集め、総取替しました。
これはかなりのタイムロス。ｏｒｚ
そんなことをしていると息子の学童へのお迎えの時間となりました。


さて、お迎えから帰ってきてから５段目の柱を組みました。

相変わらず風の様子を見ながらの作業ですが、柱が立ってしまえばこっちのもの。（＾＾


ブレースを組む作業は楽しいな、フンフン～
今日中に５段目まで組めるな～と、進めていってましたが、

が、

ブレースを付けるべきところに穴が無い・・・

やっちまいました。

柱の天地が逆でした。ｏｒｚ
もう戦意喪失。
吊り上げる前にあれほど確認しておいたはずなんですが、なんで間違えたんだろ！？
５時前でしたがもう作業をやめてビール飲みました。


ちなみに安全帯ですが、私はこのようなものを使っています。

ヒモが長すぎるので切って、二丁掛けにして使っています。
このタイプの安全帯は身を委ねるような作業には適していないと思いますが。

コーナンの安全装備を置いているコーナーで掲示されていましたが、今後はフルハーネス（体全体を拘束するぶん）じゃないといけないそうです。
事業としてやっていく上で適用される規則かと思いますが、私もちょっと考えないといけないなと思いました。

５月１２日　快晴
今日も６時３０分に起きて、出勤前の作業開始。


昨日、コーナンで新しいやすりを買ってきました。
シャイネックス　サンドシート極荒＃８０
レシート捨ててしまいましたが、２８０円ぐらいでした。

ｏｚｔｅｃｈさんから、「ブレースの中に水を溜めず排出できるように詰まりを確認」とアドバイスいただいて、見てみました。

塗料が詰まっています。


道具箱から突きツールをかき集めてきました。


まだ組んでいないぶんの全てのブレースを確認し、貫通させました。


地道な作業でしたが、これをやっておけばひとまず安心。
もうタワーに組まれてしまっているブレースは低い位置なのでまた後からでもできます。


今日は柱を塗ります。


ローバルもだいぶ減ってきた。
でも、とりあえず最後まで塗れそうかな！？


シンナーのニオイを嗅ぎながら、朝日を浴びて塗っていきます。


昆虫の飛来。


柱６本、出勤ギリギリまでかかりましたが塗れました。
朝ご飯はおにぎりにしてもらって、車の中でパクつきました。

明日は休みです、天気は晴れの予定です。
４段目から組んでいこうと思います。

一昨日の晩は雨が降っていました。


びしょ濡れになった５段目２Ｔのブレースは家の中に入れて、翌朝に備えて乾かします。


昨日の朝は天気がよかった。


ブレースを磨いて、

プレートを磨いて、

柱を磨いて、
よっしゃー時間内に終わった。さぁ、会社いこう！！
と、いったん家の中に入ると、、、、


ブレースが３本残ってた。ｏｒｚ


今日の朝は１Ｒと２Ｔのブレースを塗装。



なんとか時間内に塗れました。


おまけ

仕事から帰ってくると、全市全軍の賞状が届いていました。

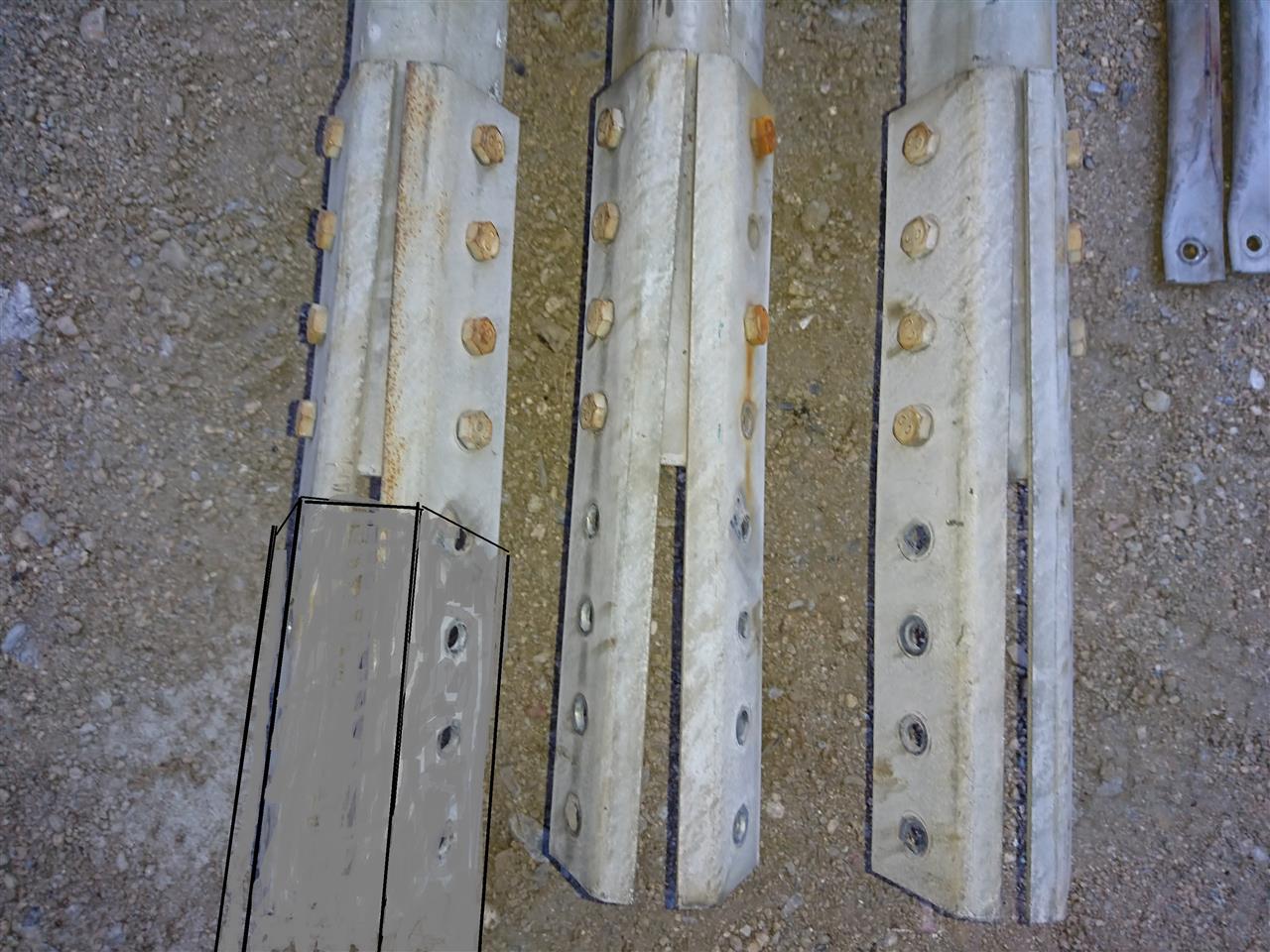

何気にクリエイトのホームページで図面を見ていると、２Ｒと１Ｒの接続がこんな感じに書かれてました。

プレートを介して段々になっている。


撮影した写真でイメージを上から書いてみると、左側のような感じですかね？

現物を見る限りでは、取付跡は段々じゃないですよね！？
このプレート側からボルトを差し込んだ跡が残っています。
無理くり付けていた感じ、あぶないあぶない。

この辺は、双眼鏡を持って近所のＯＭのタワーに現物確認に行こうかと思います。


さて、今日も出勤前に作業をしました。
今日は曇り空。天気予報では午後から雨が降ると言われています。


そのんな疑惑の２Ｒと１Ｒ接合プレート。
磨いて洗って天日干し。


次は柱を磨きます。


メッシュヤスリもボロボロなので、代わりの物無いかなと倉庫を漁るとこれが出てきました。

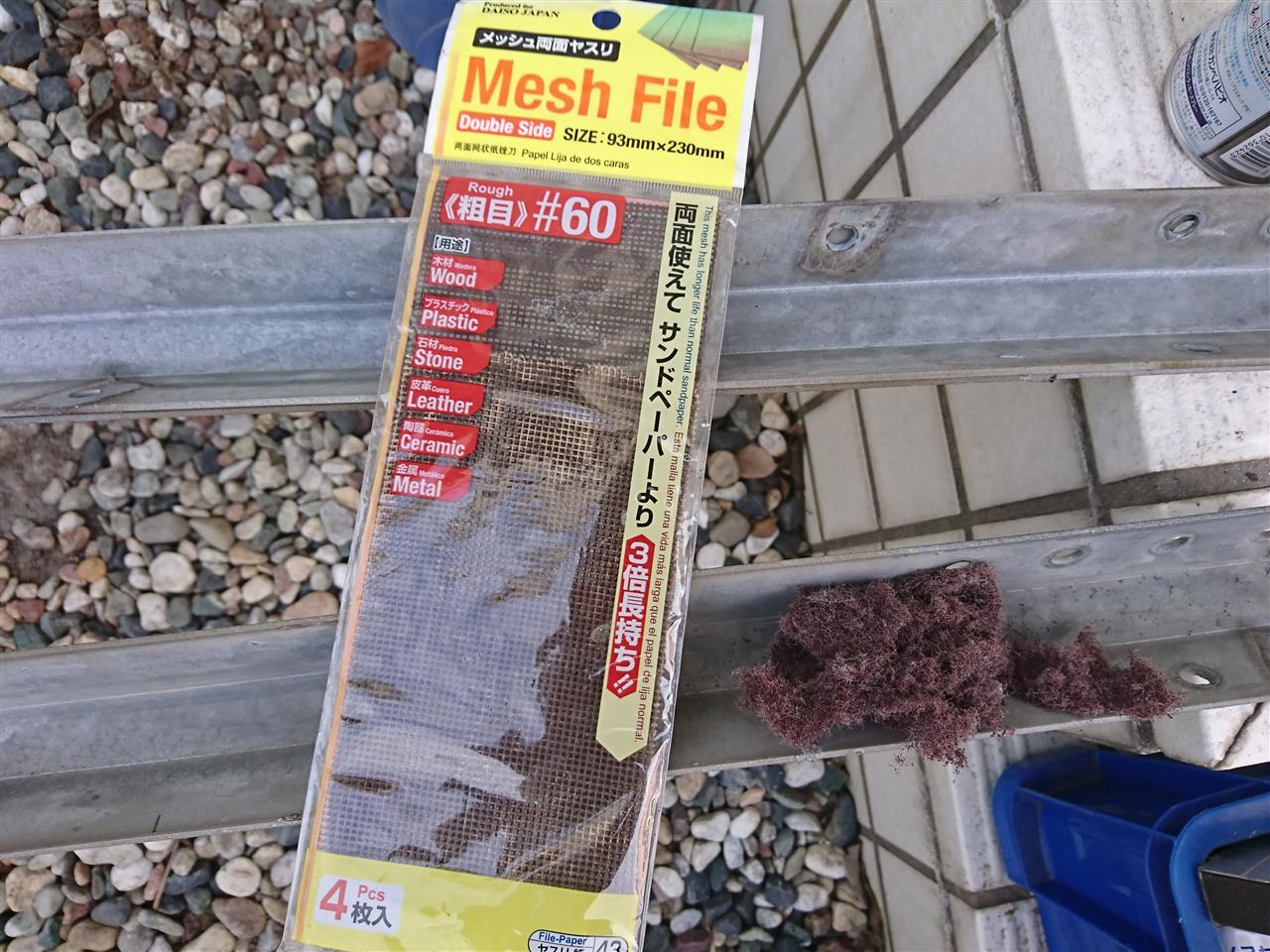

ダイソー製メッシュファイル


ブラウンアルミニウムオキサイドとファイバーグラスが使用されているようです。
使ってみるとなかなかいい感じで足付けできます。


そのかわり劣化具合はハンパないですが。（＞＿＜）


ちなみに一番下の柱と４段目の柱のサイズ差はこんな感じ。

材料の厚さは、左が４段目で２．５ｍｍ、右が一番下で４ｍｍでした。
どおりで軽いわけです。


はい、柱も洗浄、乾燥。


まだ出勤までには時間もあるので、

５段目、２Ｔの分解を。


うおっ、ボルト同士が接触してるやないですか！
ボルト同士がプッシュして、ストレスかかってます。orz


分解は早いです、あっという間にバラバラです。

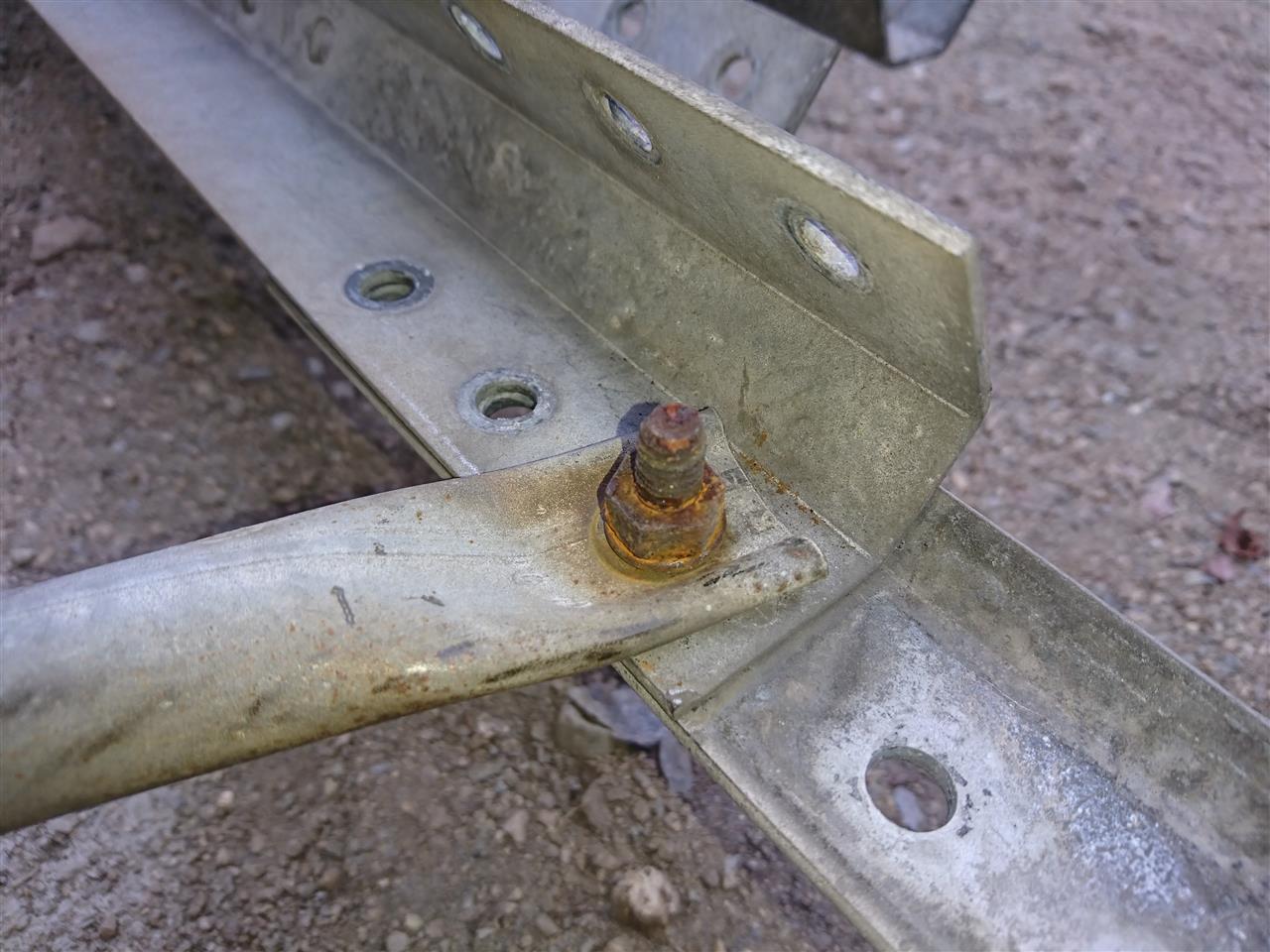

錆びついてて、にっちもさっちもいかないボルト出現。
このボルトを観察しましたが、どうもクリエイト純正ボルトじゃなさそう。
思いっきりボルトにトルクをかけると、クビチョンパしました。


とりあえず分解完了です。


最後のセクション、１Ｔを引きずり出してきました。

まずは各部をデジカメで撮影。


タワーの一番上はこんな感じ。
見た感じ華奢な印象を受けますが、こんなんでも持つんですね。


３つのブレースが締結される部分。
これまたおかしそうな組み方をしています。




こんな組み方なら理解できるんですけど、、、



ここに至っては、
「穴がちゃんと開いてるのにそこ使おうよ」と突っ込みたくなります。


ここでタイムアップ。

明日も早起きして頑張ろう。

先日、とあるＳＮＳの部品交換コミニュティで、アンテナアナライザ「ＭｉＮｉ１３００」の出品がありました。しかも破格で。

ＶＮＡは以前、お友達のマキさんに資料を送っていただいていてすごく興味を持っていました。

抽選方式で、すでに多数の応募があって「これは無理だろなー」と思いつつもダメもとで手を上げてみることに。
最終的に５０名ほどの希望者が出ていたので、諦めモードで忘れていると、なんと出品者から当選のメールを受け取りました。マジでー！？

それで今日届いたのがこちら。

取扱い説明書も無いので、何となくボタンを操作して１２００ＭＨｚの八木のＳＷＲを測定してみました。


全体的にＳＷＲ１に近いフラットな特性でした。

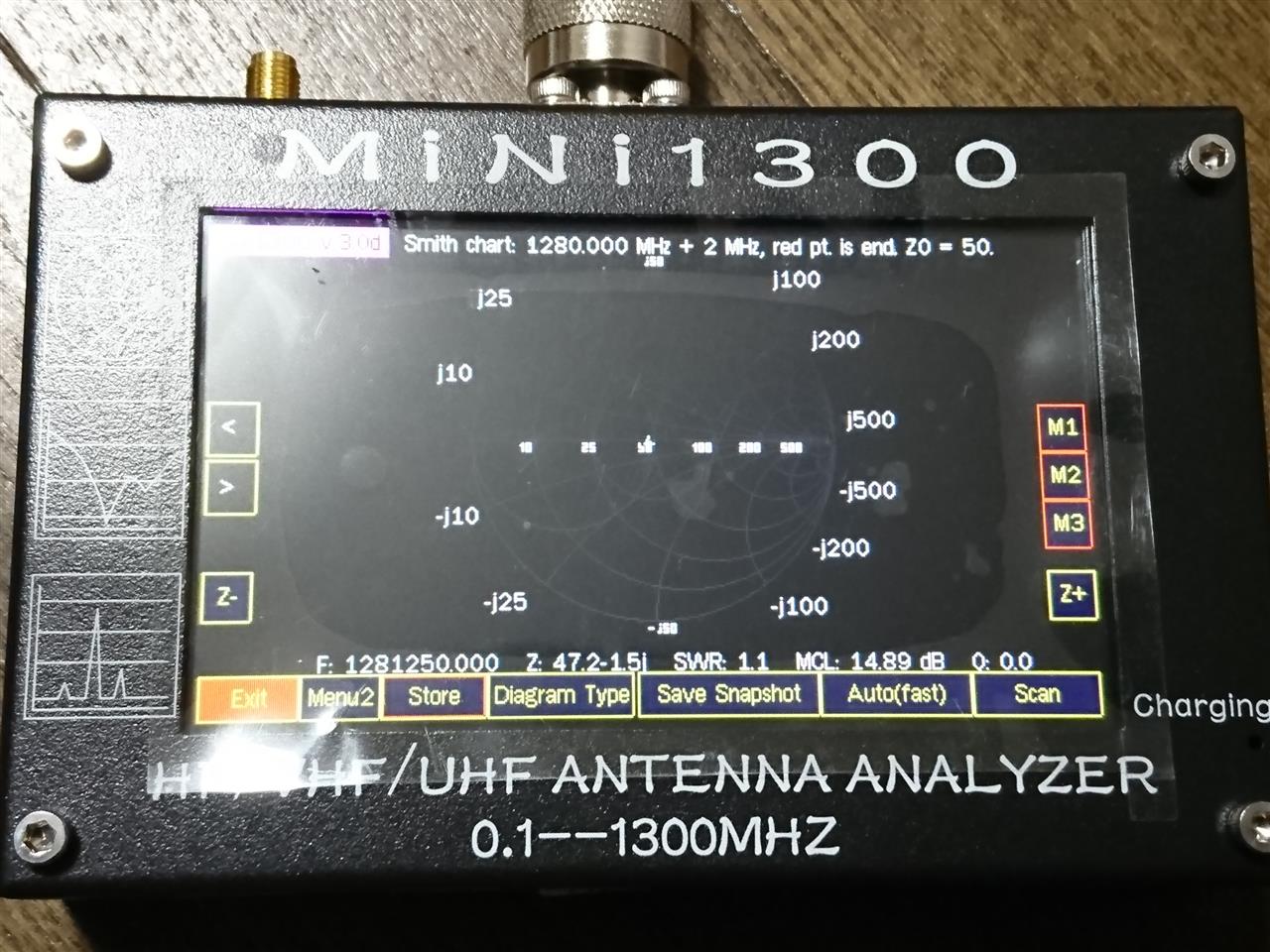

スミスチャート

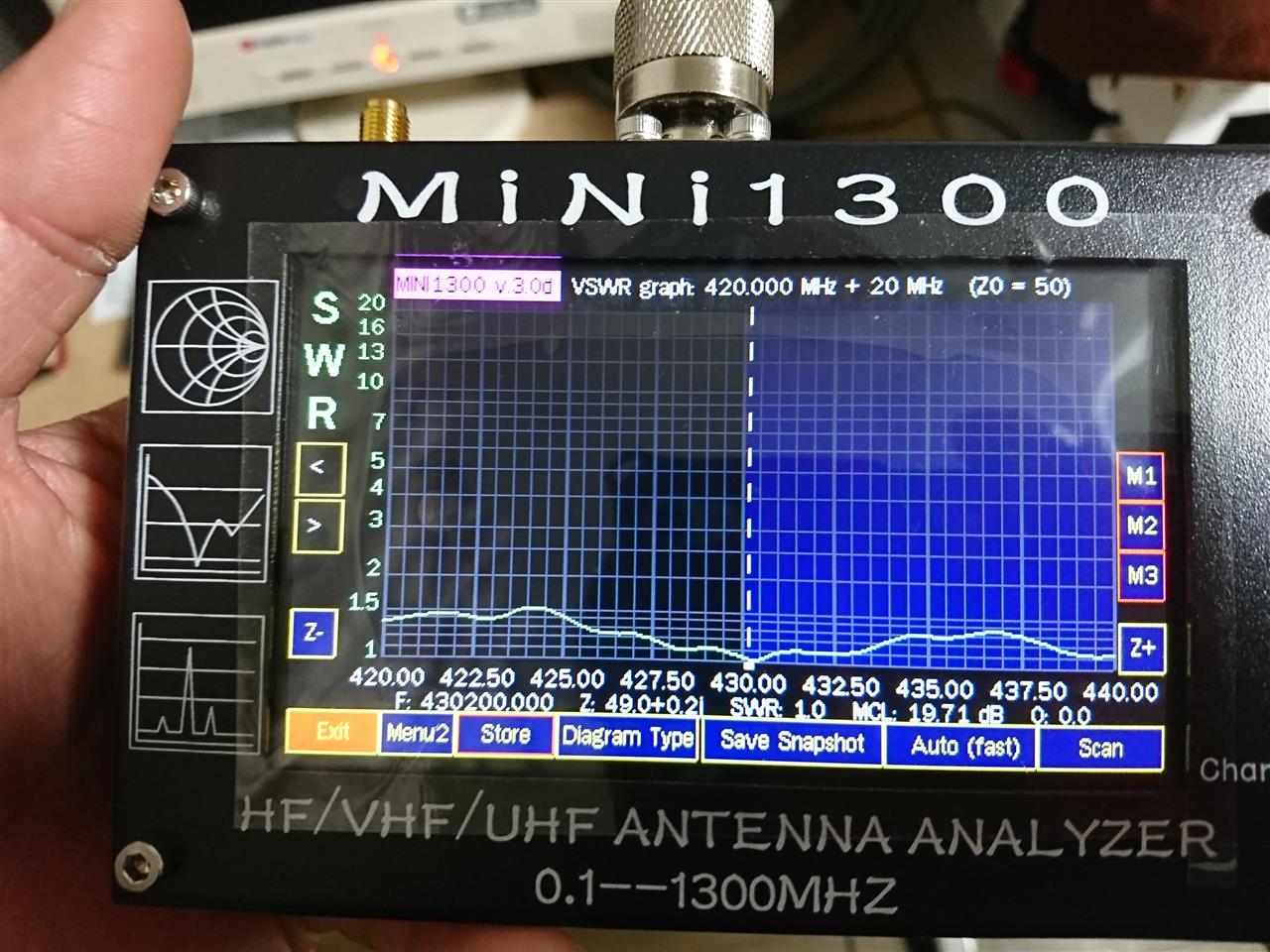

今度はタワーにあげている４３０ＭＨｚ八木を測定。


使い方が合っているかどうか分かりませんが、とりあえず使えているようです。

ＬＣメーターとか、ＲＦジェネレータとかいろいろ機能があるようです。
いろいろイジってみたいと思います。
