今日の朝は少し肌寒い気温でした。
とはいえ、天気がよく朝日がまぶしい。

今日も出勤前に作業をします。


４段目のブレースを磨きました。


ワイヤブラシを使ってくぼんだ所も磨きます。

ダイソーのこのワイヤブラシは長く使っていると緑の柄がスポッと抜けます。
なのでその都度、叩き込みながらのブラッシングになります。（＾＾；


いつも通り脚立に並べて水道の水をかけて乾燥。


２Ｒと１Ｒの柱の連結はプレートが１枚だけなんですね。

いままで組んできたセクションは２枚のプレートでサンドイッチする方式でした。
これだけでも耐えられるということなんでしょう。

プレートを取り外して朝の作業はこれでおしまい。
会社に行ってきますー。


ちなみに、仕事帰りにシンナーとメッシュヤスリを買いたかったけど、コロナの影響でコーナンは夜７時までの営業。
仕事が終わるのが遅かったので買えませんでした。ｏｒｚ

今日は休みでした。
天気が良くて絶好の健塔日和。

昨日は２番目のセクション、３Ｒまでローバルを塗る準備ができていました。
今日は３番目のセクション、２Ｒも分解して一緒に塗装してしまいます。


２Ｒを引っ張り出してきました。
各部を写真に収めて、分解開始。


バラすのは簡単です。
やっぱりこのセクションもブレースの裏組をしていて、ネジが当たる座が変形しています。orz


分解できました。


この２Ｒには２種類のブレースが使われていました。
７２０ｍｍの長さの物が１２本、６６０ｍｍの長さの物が１２本。
それぞれ黄色、オレンジ色のペンキが付いて長さによって色分けされているようです。


今日も筋トレ開始。
ひたすら磨きます。


磨き終わった頃にはメッシュヤスリがボロボロになっていました。
もうそろそろ交換が必要です。


３Ｒと２Ｒ塗装準備完了です。




では塗ります！


今日も天気が良すぎて暑かったです。
Ｔシャツ１枚で作業。


全部、塗れたところで乾燥を兼ねてお昼休憩としました。


昼からはデジタル角度計で柱の傾きを測定してみます。
ドキドキ。


まず、デジタル角度計の校正から。
と、言っても簡単なもんで、水平が出ている場所を探しそこでゼロ点を合わせるだけです。
さて、準備完了。


柱にＡ，Ｂ，Ｃと番号を付けて複数回測定しました。
柱の下の方で測定。


Ａ　８８．２


Ｂ　８８．３


Ｃ　８８．２

柱の上の方で測定すると、
Ａ　８８．２　、Ｂ　８８．３　、Ｃ　８８．１でした。
割といいんじゃないでしょうか？


では、塗装も乾いたところで組んでいきます。

１段目を組んだ要領で、最初に柱を立てて、


ブレースを組んでいきます。


できました。
マストがちょっと邪魔だったけど、問題なく組めました。

ここでも角度を測ってみます。


Ａ　８８．２


Ｂ　８８．３


Ｃ　８８．１
いけますね。


この調子で３段目、２Ｒを組みます。



ブレースは数が多いので、ロープの先に束ねて引っ張り上げました。


３段目完成。


まだまだ時間があったので、

１Ｒを引っ張り出してきて分解。


１Ｒには３種類のブレースがあって、
５１０ｍｍが６本、５４５ｍｍが１２本、５８０ｍｍが９本あります。


２Ｒとの接続はこのようなプレートで接続されます。
今までは１か所につき６穴のプレートでしたが、８穴になってます。

明日は出勤前にこれらの磨き作業をしようと思います。


にしても今日は一日炎天下、屋外に居て日焼けをしました。
日焼けしてない腕時計の跡がくっきり残っています。
首回りや肩がヒリヒリ痛いです。
そのかわり、夕食に飲んだビールが美味かった！

昨晩、寝床に着いた時にふと気が付きました。
今のうちにタワーの中にマストを入れておかないと入れれなくなるな・・・。

ということで、今朝も出勤前にＫＴ１５Ｒの作業を行いました。


マストはタワーと一緒にいただいたものです。


このスケールでは測れませんでしたが、長さは５．５ｍぐらい。
一重鋼管ですが持ってみるとかなり重たいです。


せっかく塗装したブレース、マスト挿入で傷が付かないようにウエスを巻いて養生します。
マストを差して突っ込んでいきます。

けど、


入れるのはこっちの方が良かったか・・・。（＾＾；

ズリズリとマストを押し込んでいきます。


ブレースを部分的に取り外して、マストを入れ込みます。


あともうちょっと。


やり始めて３０分、無事に入りました。（＾＾


まだ出勤には時間があるので、ブレース磨き。

ただひたすら無心にこする訳ですが、とめどなくやっても仕方がないので、どれぐらいやるかをあらかじめ決めました。

ブレース１本につき、やすりを６０往復して研磨。そして、ワイヤブラシでボルトの座面を磨く。と決めました。
この作業をブレースぶん２４セット。もう腕がパンパンです。


ホースからの放水にて洗浄。
あとは自然乾燥。


第７８条
子どもの日の期日等が終了した時には、免許人等であった者は、遅滞なく鯉のぼりを撤去しなければならない。
・・・なんつって。
ご近所さんの目もあるので家の中に取り込みました。



会社でデジタル角度計を借りてきました。

明日は休みなのでこれを使って柱３本の傾斜角度を測定してみたいと思います。

長くなったので分割します。

基礎ができたので、昼からの作業はタワーの１段目を組んでいきます。

前のタワーの施工に不信感を感じたので、ちゃんとした４Ｒセクションのブレースの組み方が知りたい。

家から徒歩１分のところにスーパーローカルなＯＭさんがいらっしゃって、ＫＴ２０Ｒを建てています。
５ＲＸ，５ＲＸセクションの上に４Ｒが載っているので結構上の方。
ジーっと外から観察、ほとんど不審者。（＾＾；
（仲がいいＯＭさんなので何も後ろめたいこともないんですけどね）

よしよし、だいたいわかった。
やっぱりブレースの組み方が間違っているようです。確信しました。


プレートを簡易的に取り付けます。
ボルト＆ナットも準備。


柱を建てます。
１本目


２本目、３本目
あえてダル目で組んでいきます。


一番下の長いブレースの取付け。


日差しがキツイので休憩しながら作業をしました。


徐々に上に組み上げていきます。


上の方は脚立を使っての作業。


ボルトが入りにくいということも無く無事組めました。

仮止めなので、一度、タワーを揺らしてなじませてから官能で締め付けしました。

これからちょっとドキドキ水平確認です。

水盛り管をセット。
（子どもの縄跳びを借りました。ｈｉ）




※まきさん、色つき水じゃなくてスイマセン。（＾＾；

最初の画像のフランジ部分側がちょっと高いですが、誤差の範囲にしておきます。
鉄板とフランジ脱着・増し締めでちょっと高さに変化があったようです。

明日、会社からデジタル角度計を借りてきて、柱の傾きをチェックしたいです。
あと規定トルクで締め付ければとりあえず１段目の完成です。


時間にまだ余裕があったので、地上部２段目のセクション３Ｒを引っ張り出してきました。

各部の写真を撮って資料として残しましたが、やっぱりブレースの組み方が適当です。


解体します。


柱３本、長いブレース１２本、短いブレース１２本に分けました。

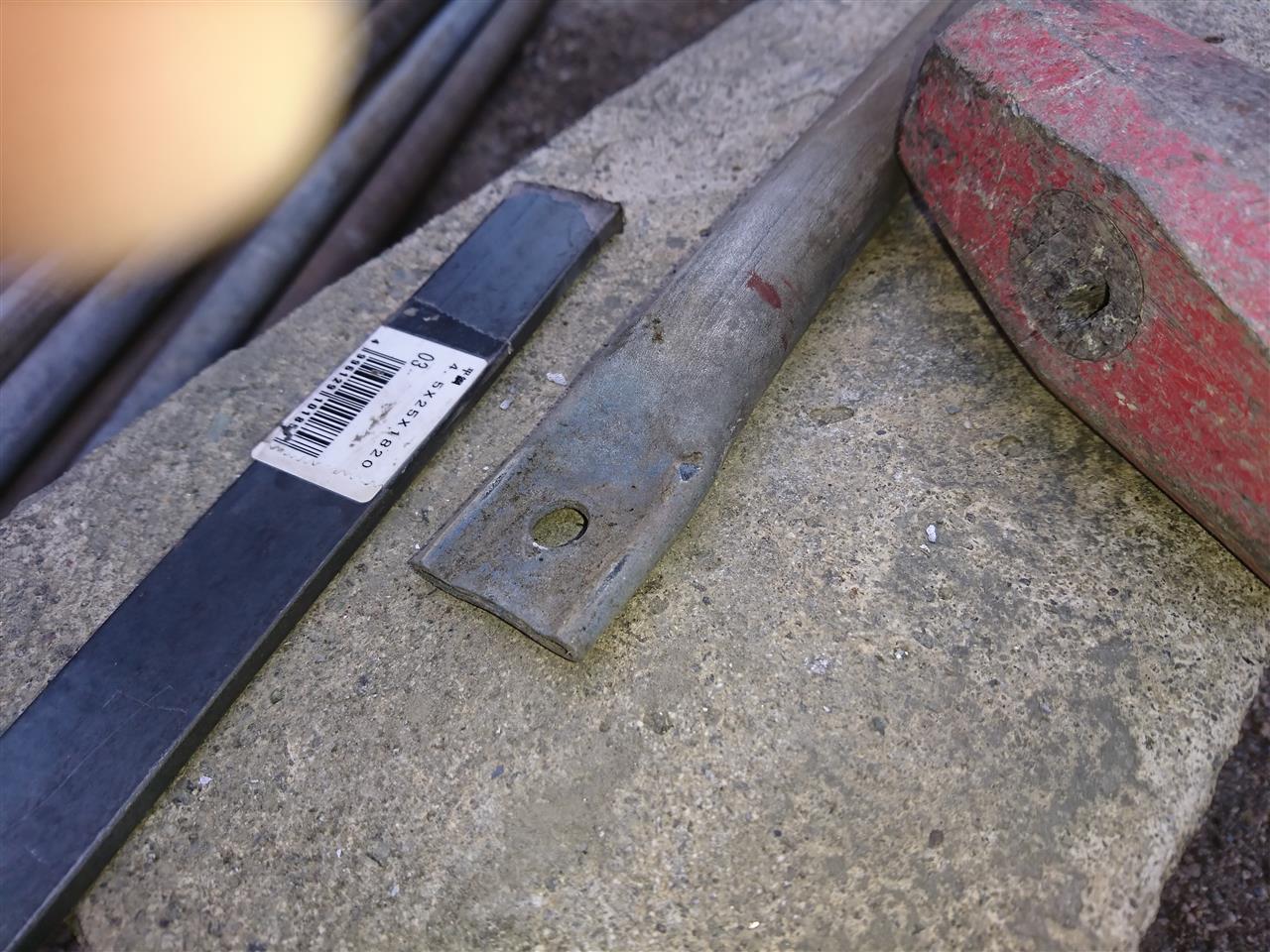

ボルトを通す方向が間違っているので、やっぱり変形しています。
ハンマリングで修正します。

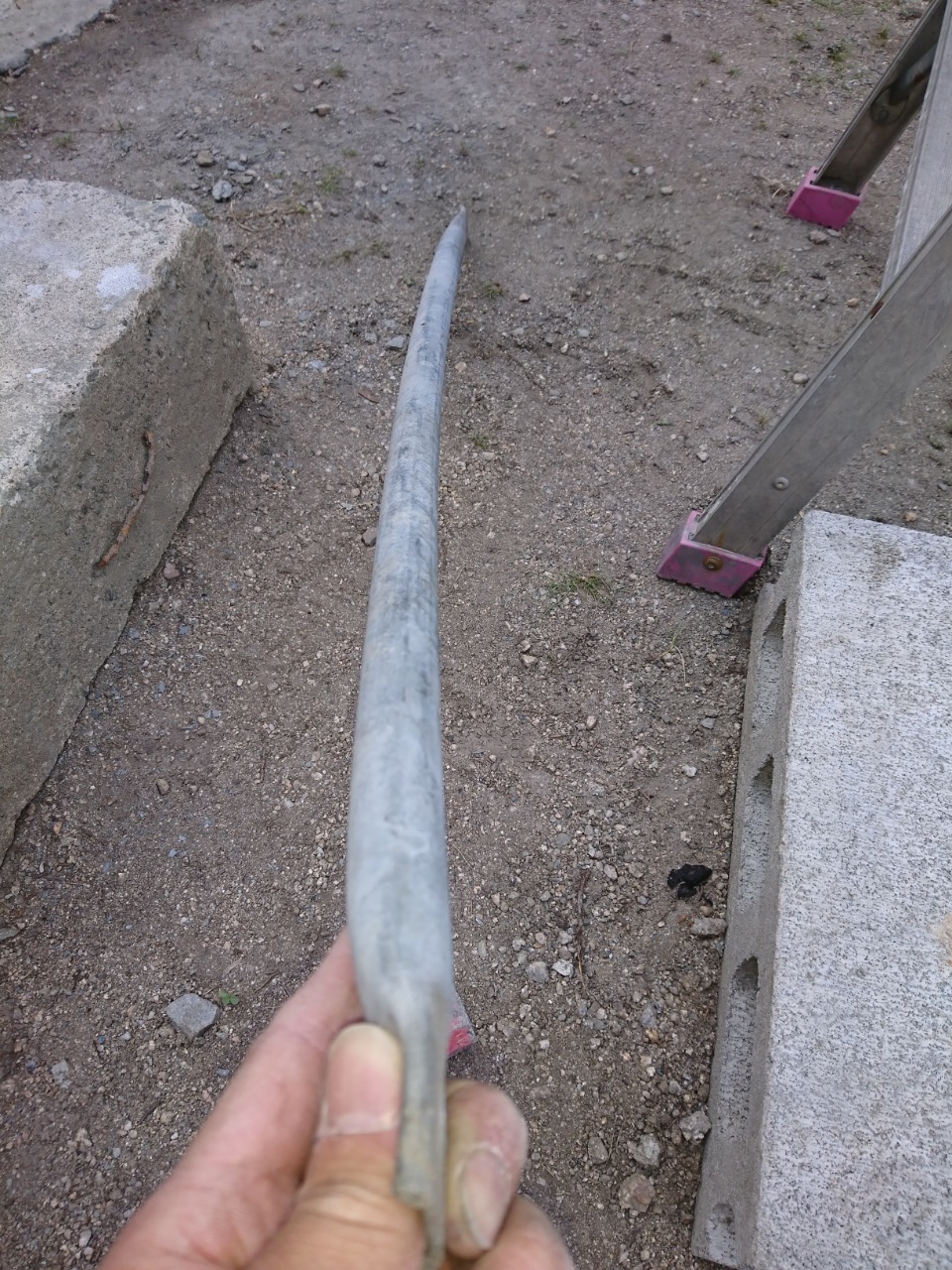

１本だけかなり曲がっているブレースがありました。

正常品（左）と比べると、膨れがあるので、タワー解体中に落下した衝撃で変形したのかも知れません。


４Ｓして今日の作業は終了。

また、明日、出勤前に作業したいです。

今日は５月５日こどもの日、仕事は休みでした。
朝から天気も良くすがすがしい朝。

今日も安全作業でＫＴ１５Ｒを建設したいです。

朝の作業は鉄板にローバルを塗って定位置に設置すること。

でも、その前に・・・
鉄板の下には水たまりができるのでセメントで埋めたい。

でも、その前に・・・・
先日打ち込んだアンカーボルトのレベル出しをします。

Ｍ２０のナットとワッシャを入れたらちょうど良い高さになりました。
これでセメント塗って行けます。


ネジ部にガムテープを巻いてセメントが付いても良いように養生。


コーナンで買ってきました、
水を混ぜるだけでＯＫ！インスタントセメント５４８円也


すでにセメントと砂がブレンドされていて、水を入れて混ぜるだけで使えるお手軽な商品です。
今回はこれを使ってみたいと思います。


まずは塗り着ける部分を濡らします。


コンテナボックスにセメント袋の１／４ぐらいを入れて、水を入れながらかき混ぜます。
水道ガンからの霧状の放水をしてやるとキレイに混ぜることができました。
ホットケーキやお好み焼きの生地を作るのと同じ感覚です。


中央部が高くなるように塗りたくります！
セメントが足りなくなって、追加補充。


にわか左官屋さんごっこ。
それなりのものはできますが、プロのように綺麗に塗るには難しいですね。


結局、セメントは半分ぐらい使いました。

天気がすごくいいのですぐに乾燥します。様子を見ながらマメに霧状の水を散水していきました。
その傍らで鉄板の黒皮剥ぎと塗装を行います。

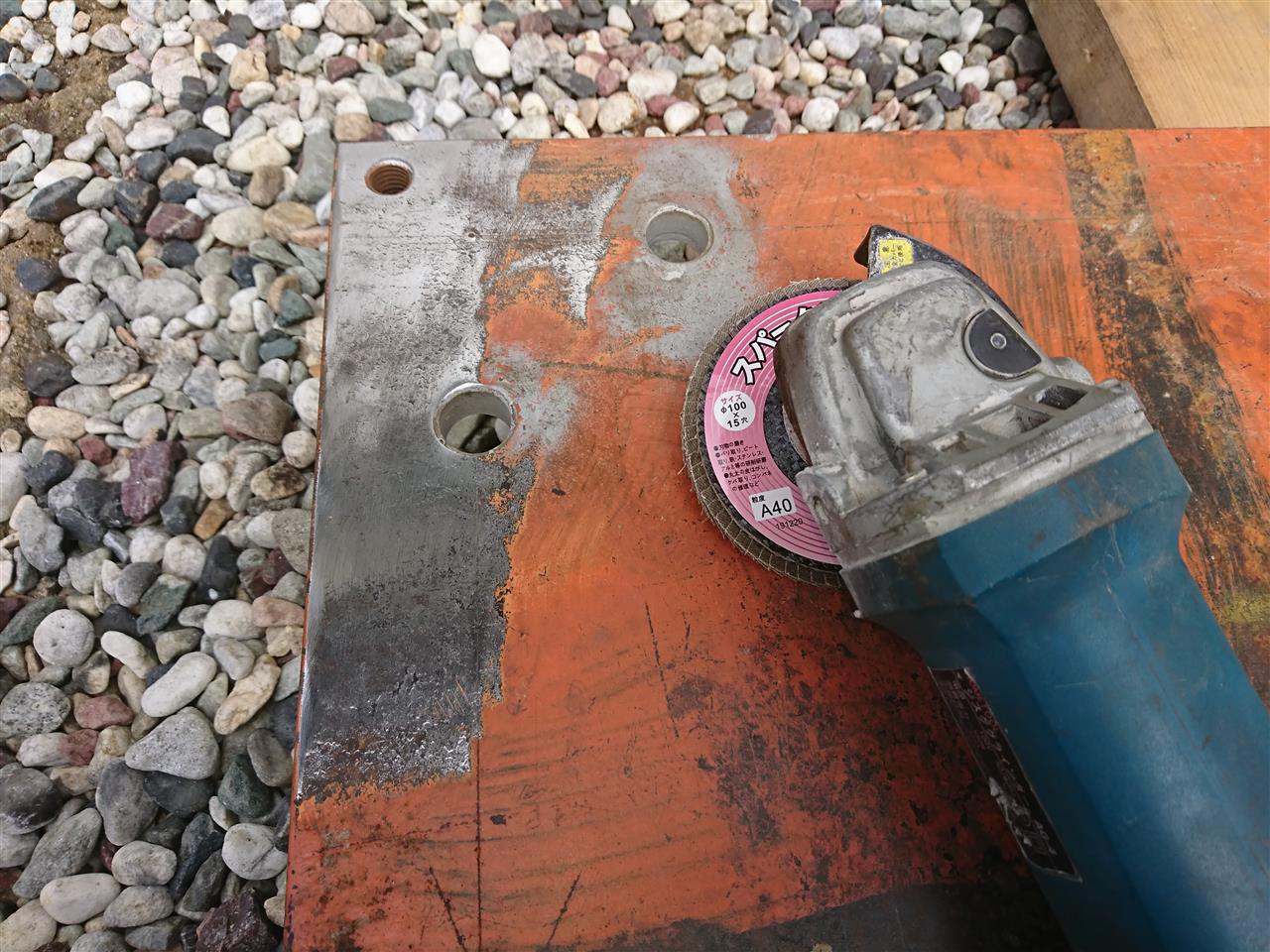

昨日購入したスパークディスクの実力を見せてもらおうじゃないですか。

４０番のディスクを装着。
通常この面積の黒皮を手作業で剥ごうと思えば、サンドペーパー１枚では足りません。いざ！


試にちょっと削ってみたらこんな感じ。
お、いい感じ。



まずは１０分間研磨。
おおまかに磨きをかけましたが、まだまだ削れそうな感じです。



さらに１０分間研磨。
ほぼほぼ磨けました。ディスクはまだまだ使えそうです。
さすがにサンダーの騒音で耳が痛くなってきました。
人間の方がギブアップしそうです。（＾＾；


仕上げに５分研磨。
これで完了としました。
砥石で磨くのよりキレイに磨けました。


ローバル塗布。
気温もだいぶ上昇してきたので塗ったすぐに乾きます。
暑くなってきたのでシャツ１枚になりました。


フランジをボルトで締結。
豪華にステンレスボルトを奢りました。


さて、ここから向こうに移動させたいが、むちゃくちゃ重いので大変。
塗装も傷つけたくないし、どうしよう。


コンテナボックスを下に敷き、滑らせて近くに持っていきました。


鉄板を乗っける前にジンクスプレーをボルト根元に吹きつけました。


板の上を滑らせて、


無事、現着。


先日、取り外す時にメモった位置にあるか測定し、問題無さそう。


３０ｍｍのナットで締め付けて午前の作業を終了しました。
