今日は休みです。

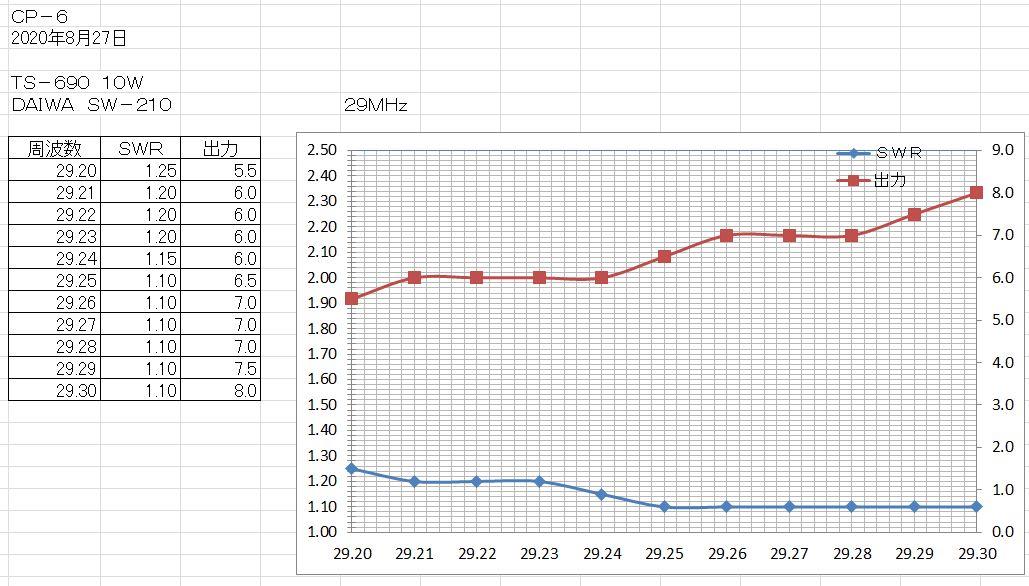

ＣＰ－６もＳＷＲ計を使ってチェックしてみました。


７ＭＨｚ
ＣＷの周波数では厳しい状態。
周波数が上がるにつれてパワーもぐんと落ちるようです。


１４ＭＨｚ
電話のコンテスト周波数の下限１４．２５０ＭＨｚではギリ波は出せそうです。


２１ＭＨｚ
低い周波数に比べて割とＳＷＲもフラットになってきました。


２９ＭＨｚ
２８ＭＨｚではあんまりよくなかったけど、２９ＭＨｚのＦＭでは全域で良いＳＷＲでした。

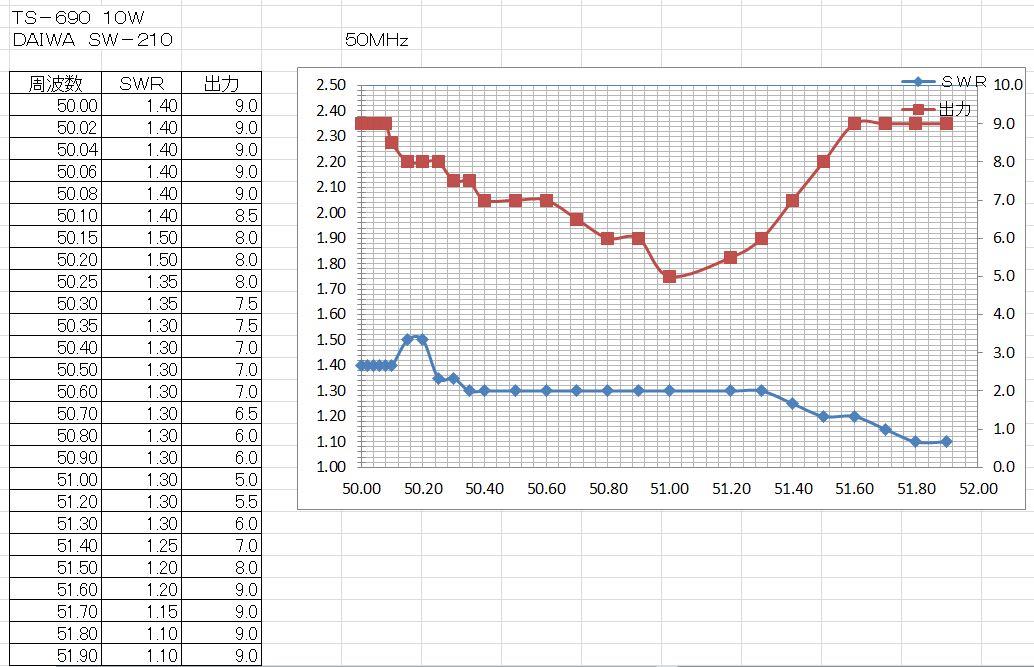

５０ＭＨｚ
だいぶ上の方で合ってるみたいですね。


肝心の３．５ＭＨｚはダメダメでした。


計測しようにもＳＷＲ計のキャリブレーションがとれるところまで針が動きませんでした。
計測不能。orz

昨日、設置しなおしたサガ電子工業のツエップアンテナですが、どんな感じかＳＷＲを測ってみました。


ＳＷＲ測定で使用するのはケンウッドのトランシーバーＴＳ－６９０
１０Ｗ機でシャックでのメイン無線機です。


ＳＷＲ計はダイワのＳＷ－２１０
２５年ぐらい前にＯＭからいただいて、いままで一度も校正をしたことがないので正確かどうかは分かりませんが。
まぁ、ＨＦのＳＷＲ計はこれしか持ってないので仕方なし。（＾＾；

それで、これらの機器を使ってＳＷＲを測定したのがこのグラフ。

エクセルに入力して作成しました。
最良点が３．５３５ＭＨｚぐらいでしょうか？ＳＷＲは１．２ぐらい。
ついでにそのときの出力も記録してみました。（赤線、目盛は右側）

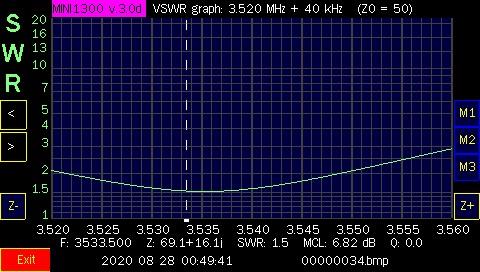

お次はＭＩＮＩ１３００で計測したのがこのグラフ。

ＳＷＲ計とだいたい似たような曲線を描いているかな？
最良点は３．５３３ＭＨｚ、ＳＷＲ１．５
多少の誤差はありますが、ダイワのＳＷＲ計も捨てたもんじゃないですね。



ＭＩＮＩ１３００もＳＷＲを測定するだけなら、だいぶ使い方が分かってきました。
あとスナップショットの取り方も。
ただ、取扱い説明書も無いのでなんとなくで操作していますが、正しい操作なのかは疑問ですが。(^_^;)

ちなみに、いまＴＳ－６９０本体にはアースを取っていません。
機器アースを取ることによってノイズ低減とか、ＳＷＲへの変化はあるのでしょうか？
また実験してみたいです。

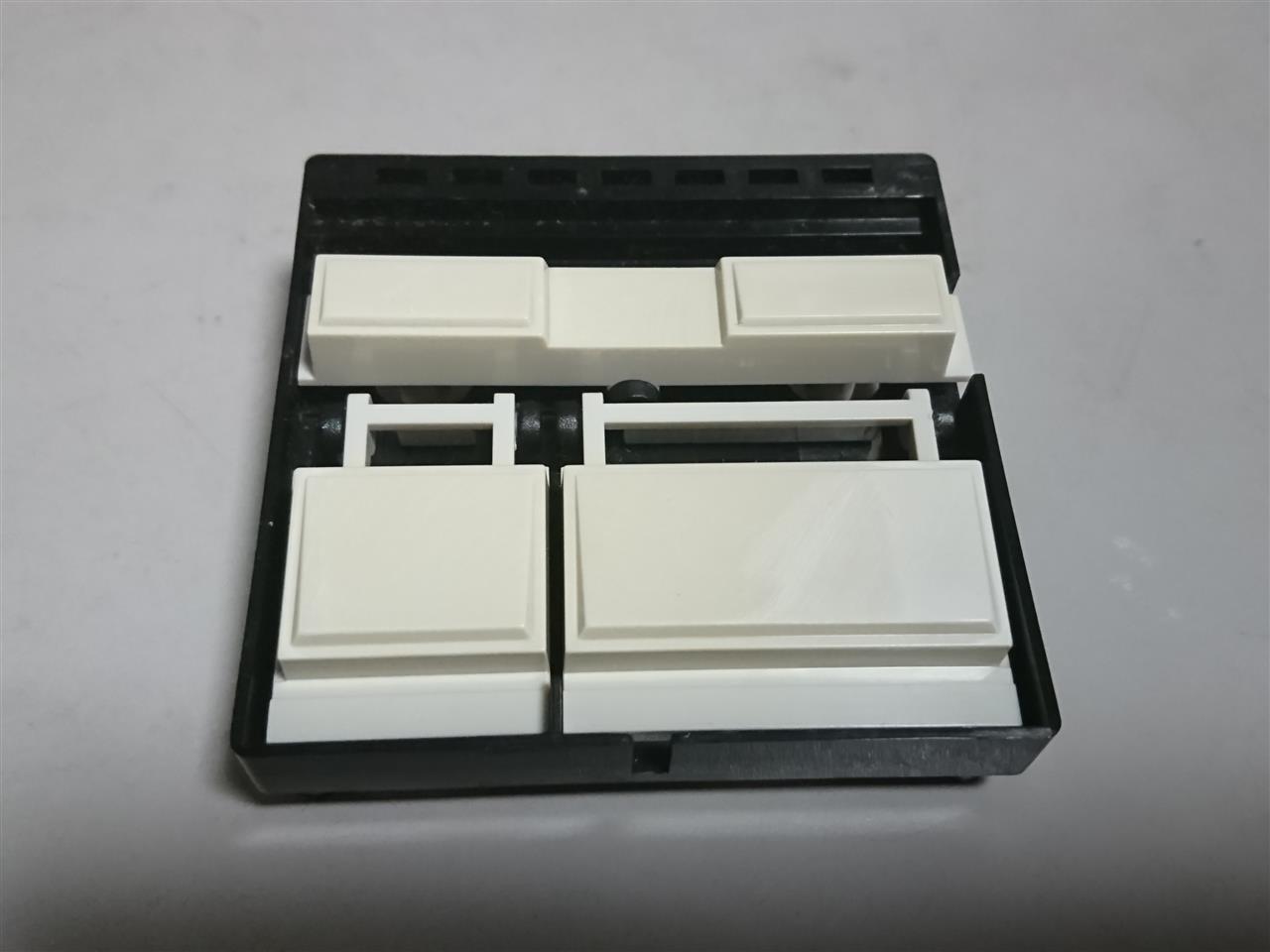

８月２４日　０時からスタートしたＭＣ－８０のＰＴＴスイッチへの紫外線照射
今までの経過です。


８月２６日　７：００
だんだんと白くなってきているっぽいので期待できます。


８月２６日　９：００
ワイドハイターＥＸを追加して外に出す。


８月２６日　１３：００
天気がいいので蒸発が早い。
ちょっと追加。


８月２６日　１８：００
今日もいっぱい紫外線浴びた。
白さが増してるな。


８月２７日　８：００
もういい頃合いかも知れないけど、オマケの屋外放置。


８月２７日　２０：００
庭から回収、終了。
横から見ると若干の色残りが分かりますが、十分白くなりました。


黒いフレームに載せると白さが引き立ちます。（＾＾



ビフォア


アフター

どうですか？見違えるように白くなりましたよね！？
コンディションいいと思っていた左のスタンドマイクが見劣りしてしまうほどです。
ｎｅｋｎｅｋｏ２さんありがとうございました。（＾＾

ＨＦ帯のＧＰアンテナＣＰ－６で３．５ＭＨｚが芳しくないので、いま屋外に張っているツエップアンテナを整備することにしました。


だいぶ前に取りつけた、サガの３．５ＭＨｚツエップアンテナ（短縮コイル付き）

諸般の事情で低い位置に付けていました。
諸般の事情が何だったのか思い出せませんが。(^_^;)

ＡＷＡ３コンテストで試してみましたが、相手が聞こえていてもこちらからの呼びかけは全く取ってもらえません。
クランクアップタワーの上の方に給電部を持っていけばよくなるかな？

ということで作業を行います。


まず給電部を降ろして、清掃とテープ巻き直し。


取り付け要領書には「アンテナは１／８λ障害物と離してください」と書かれてるけど、３．５ＭＨｚではそんなんムリ。（－－；
とりあえずロープを変えてできるだけ離してみました。

給電部のロープ取り付けのため、クランクダウンしタワーに登ります。
久しぶりにＣＣＴ１２に登ります。
クリエイトの三角タワーに比べてやっぱり登りやすい。（＾＾


おっと、登ってる最中にローテータの所になんか発見！

マストの付け根に小鳥さん！全く動かない。
上から入ってきて出れなくなったのね。(ー人ー)ﾅﾑｰ


タワートップにツエップアンテナの給電部の取り付けを完了。


おっと、よく見たら４３０ＭＨｚの同軸がクロスマウントに接触しています。

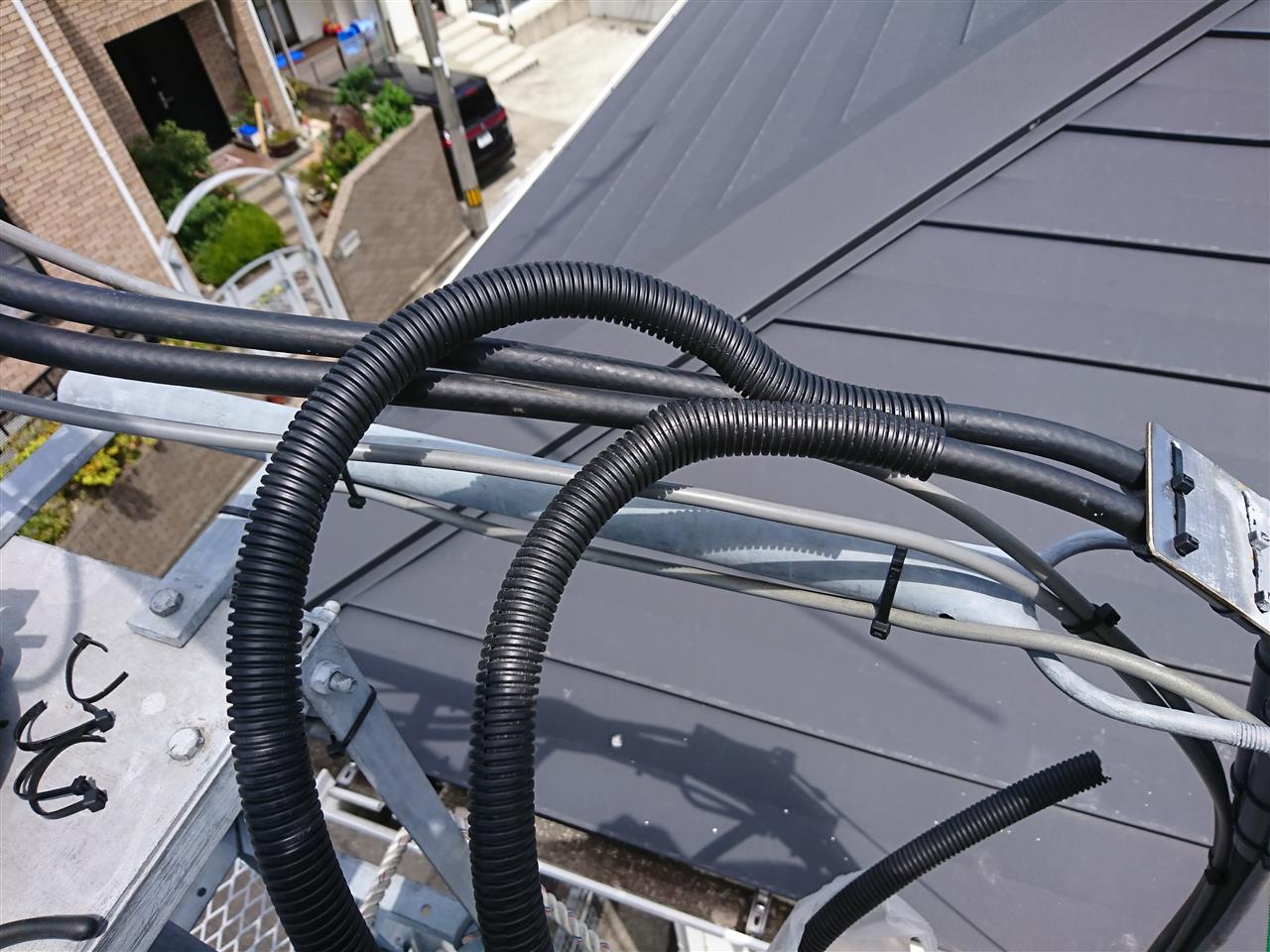

実は以前、保護用のカバーを買っていました。
この機会に付けておきます。


１０Ｄ－ＦＢの外皮は比較的柔らかいのですり切れる前にガードしておきます。



巻けました。


ではクランクアップします。

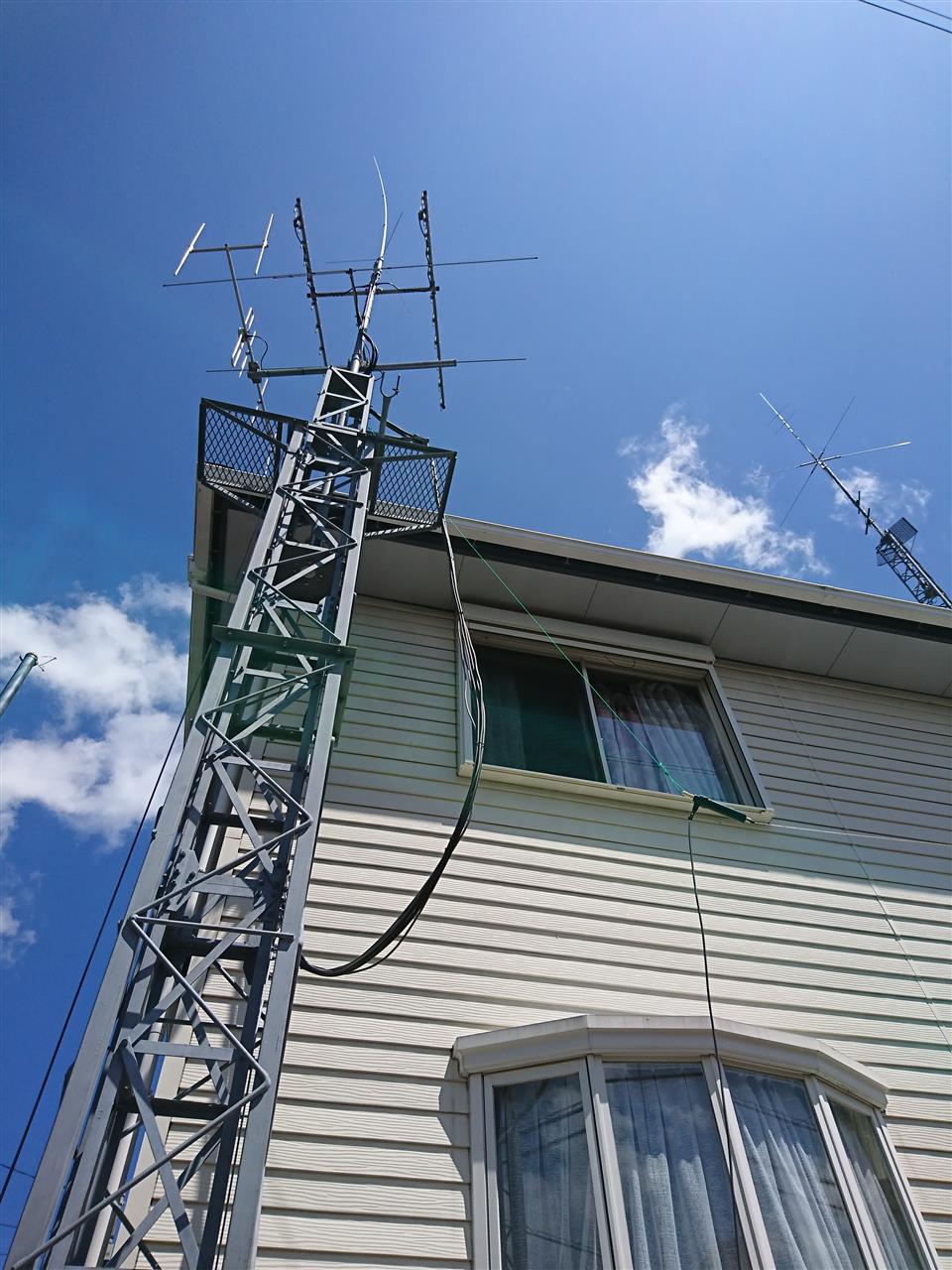

給電部は屋根を超えました。
障害物をかわしながら敷地内でＬ型に展開しているので性能はどうか分かりませんが。

今日は休みでした。

ＣＰ－６で３．５ＭＨｚが出られるようにしたいので、可能性のある作業はどんどんやっていきたいです。

今日の作業は、３．５ＭＨｚのラジアルの位置を変える作業。
取扱い説明書には「放射状に設置する場合はラジアルの位置はどこに付けても良い」と書いてありましたが、７ＭＨｚのラジアルと離してみたいと思います。
ちょうど対面になるように付けてみたいです。ダメもとの作業です。

あ、それと、１４ＭＨｚのラジアルを付けてないのでそれも設置したい。


一番でかいコイルが３．５ＭＨｚです。
二番目にでかいコイルが７ＭＨｚです。
ちょうど隣り合ってます。

３．５ＭＨｚを外して、空いているところに取り付けて、
１４ＭＨｚのラジアルを３．５ＭＨｚがあったところに取り付けるという段取りです。

では、タワーに登ります。


タワートップから、さあマストに登るぞ！！と言うときに、

パラパラと雨が降ってきました。
どうしようか！！一度タワーから降りるか、雨がやむまで待つか

通り雨だったようで５分ぐらい待ったら止みました。（＾＾

ラジアルのロックナットを１３ｍｍのスパナで緩めて、コイルを廻して取り外します。
左手でマストにしがみつきながら、右手での作業。
ラジアルを落っことしたら終わりです。
慎重に作業をしました。

なんとか作業を終えました。

はぁはぁ（－－；
安全帯があるとはいえ生きた心地がしませんでした。
マストがクニャ～って曲がって落ちるんじゃなかろうかと。


無事に地上に生還しました。

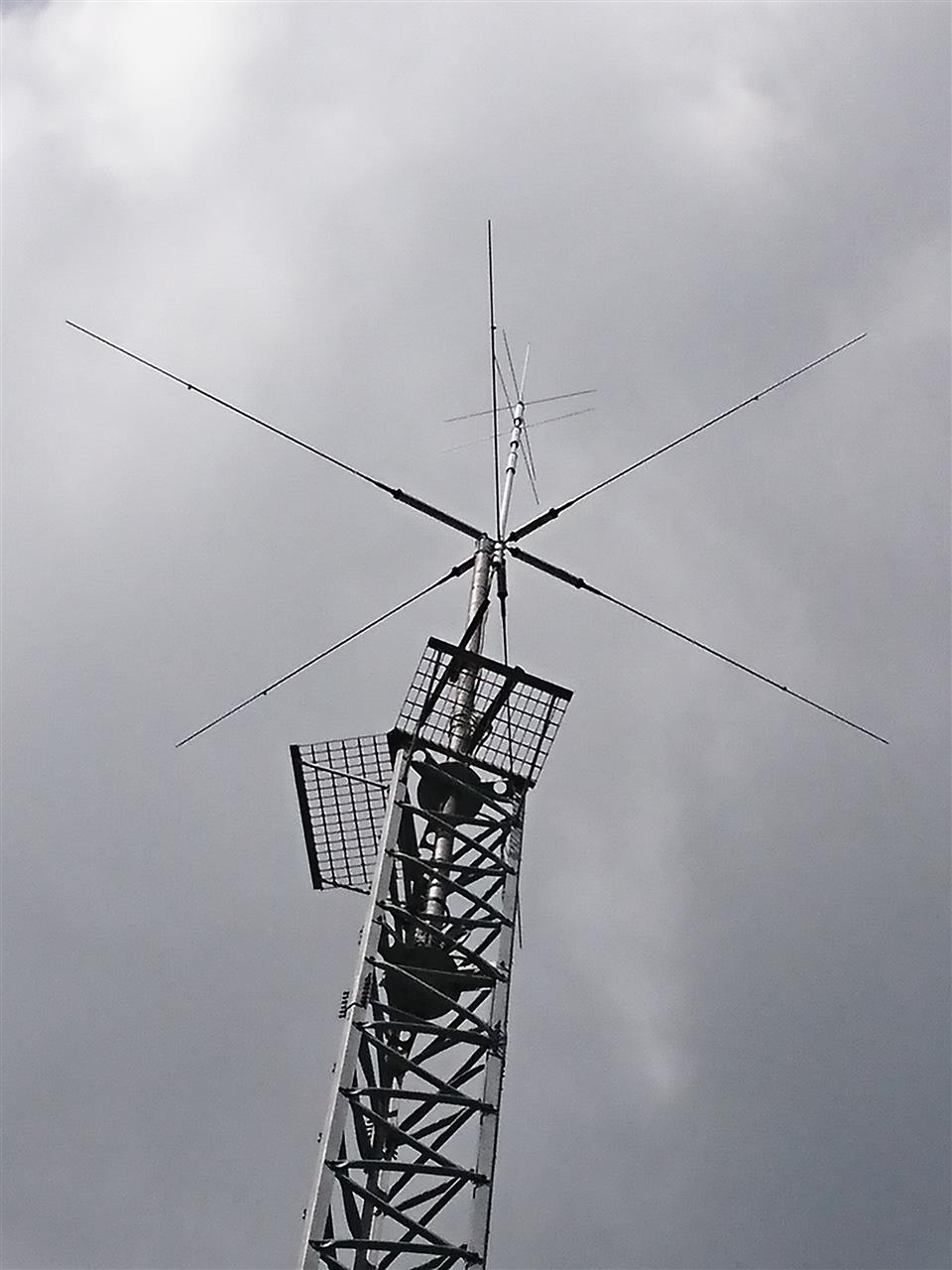

１４ＭＨｚのラジアル追加でやっと６バンドＧＰになりました。

では、いざ、ＳＷＲチェック。


ガーン、ほとんど効果なし。orz


１４ＭＨｚはとりあえずＱＲＶできそうです。


それと、昨日、お友達のｇａｎｋｕｎ３３さんにフェライトコアの情報を色々といただきました。ホームページを見ていましたが、少量での入手は難しそうだったり、種類もあったり。コレは！というものも自分では見つけ出せなかったので、改良版のＣＰ－６Ｓの部品が手に入るか調べてみました。


ダイヤモンドのＨＰからＣＰ－６Ｓの構成図を見るとありました。


コア付きケーブル、品番１５２２６

高いんかな？

ウエブページからメールで問合せすると、販売価格１５００円とのこと。
意外と安い。調達してみようかな？

あと、ＳＷＲが下がらないことを記載していたので、アドバイスの返信がありました。
「なんらかの経年変化の原因で、取り付け箇所のバランスが崩れている可能性がある」とのこと。
デットストックですが未開封新品を取り付けたんですケド・・・・。(^_^;)

一緒に、検査資料も送ってもらったので各部をチェックしようと思います。
基本的にはテスタにて導通を測る作業なんですが、これはタワーから下ろさないとムリ。
ＡＷＡ９コンテストが終わってからチェックしよう。
