８月２４日０時ぐらいから開始した
「スタンドマイクＭＣ－８０のＰＴＴスイッチ漂白大作戦」ですが、
いまはこんな感じです。


２４日　６：００
紫外線ライト照射から一晩たちました。
見た感じあんまり変わってません。
よく見ないとわかりませんが虫が混入しています。まさに飛んで火に入る夏の虫。


２４日　８：００
天気がいいので日光に当てます。外に移動。

この日は取り入れるのを忘れました。
夜の間も外で放置です。


２５日　７：５０
出勤前に確認。
ちょっと白くなってる？

でも、光源が太陽光だったり、ＬＥＤランプの光だったりで写真を撮るとそのとき次第で色味が変わって分かりにくいですね。（＾＾；


やっぱり部品が軽いのでオモリが無いと浮いてくる。
割り箸を切って突っ張り棒にして、浮いてこないように押さえつけます。


２５日　８：００
今日も天気がいい様なので、天日干し。
ではいまから出勤しま～す。


２５日　２１：００
漂白剤で浸していたはずだけど、暑さで蒸発したのか部品が露出していました。
漂白剤追加～。


２５日　２２：００
今晩は朝まで紫外線ライトで照射。
明日の朝まで８時間は照らし続けられるかな？

さて、次なる作戦はパッチンコアを取り付けること。


秋月で調達したパッチンコア。
フェライトコアＬＦ－１３０１Ｂ、１個１５０円なり。
穴の直径は１３ｍｍです。
これを５個調達していました。


同軸ケーブルは８Ｄを敷設していますが、ためしにパッチン！
ちょうどいい感じでパッチンできました。
固定もいい感じでグラつき、ズレも起こりません。

ただ、取り付けたあと、パイプ内の給電部直下に挿入したいのであんまりカッチリと付いてしまっても困ります。


この爪がいい感じに効いています。

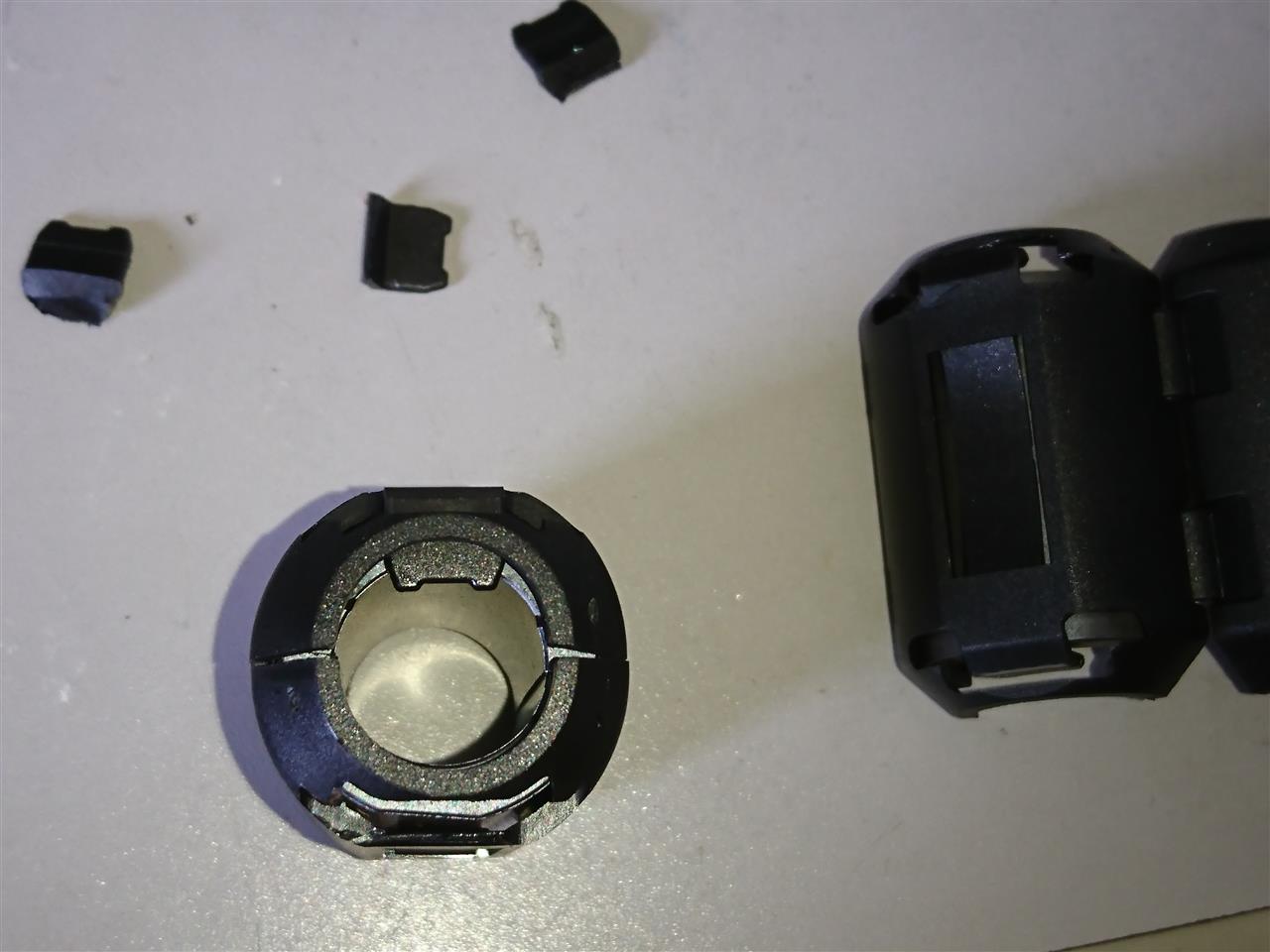

ということで、爪をカット。

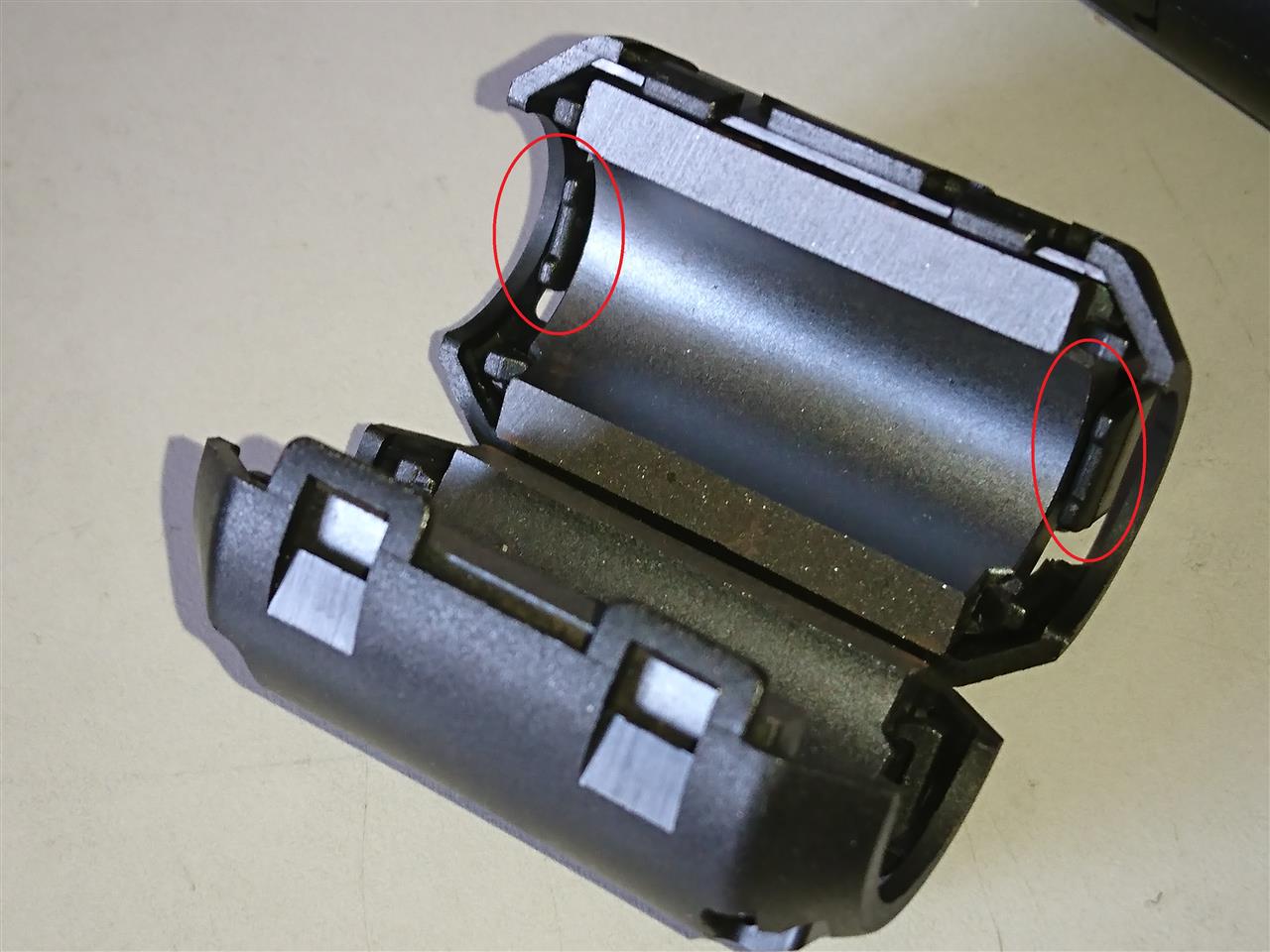

対角線上に２個カットすると動くぐらいの程よいテンションで固定できました。


では取り付けのためタワーに登ります。


とりあえず仮で取り付けてから、

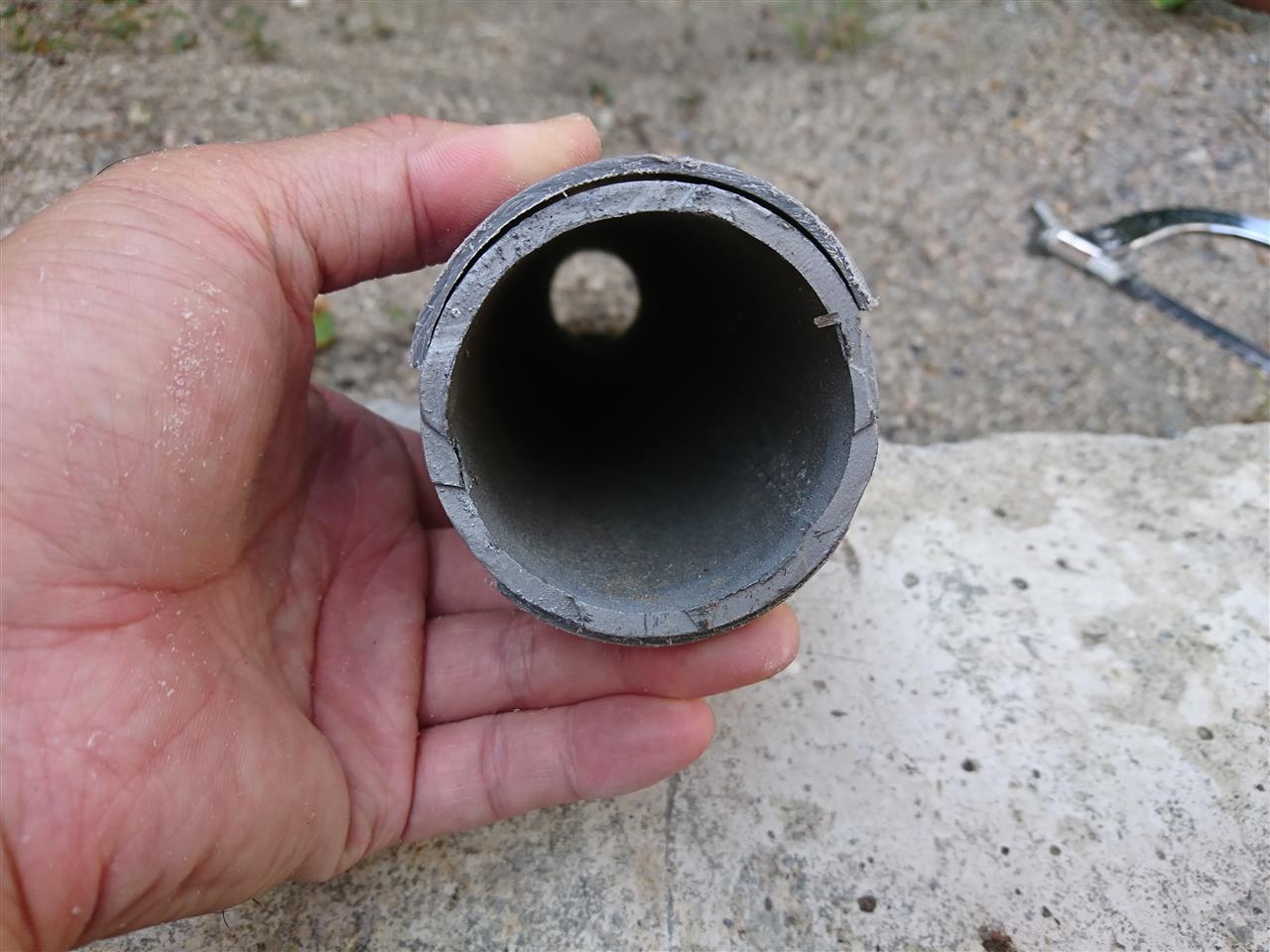

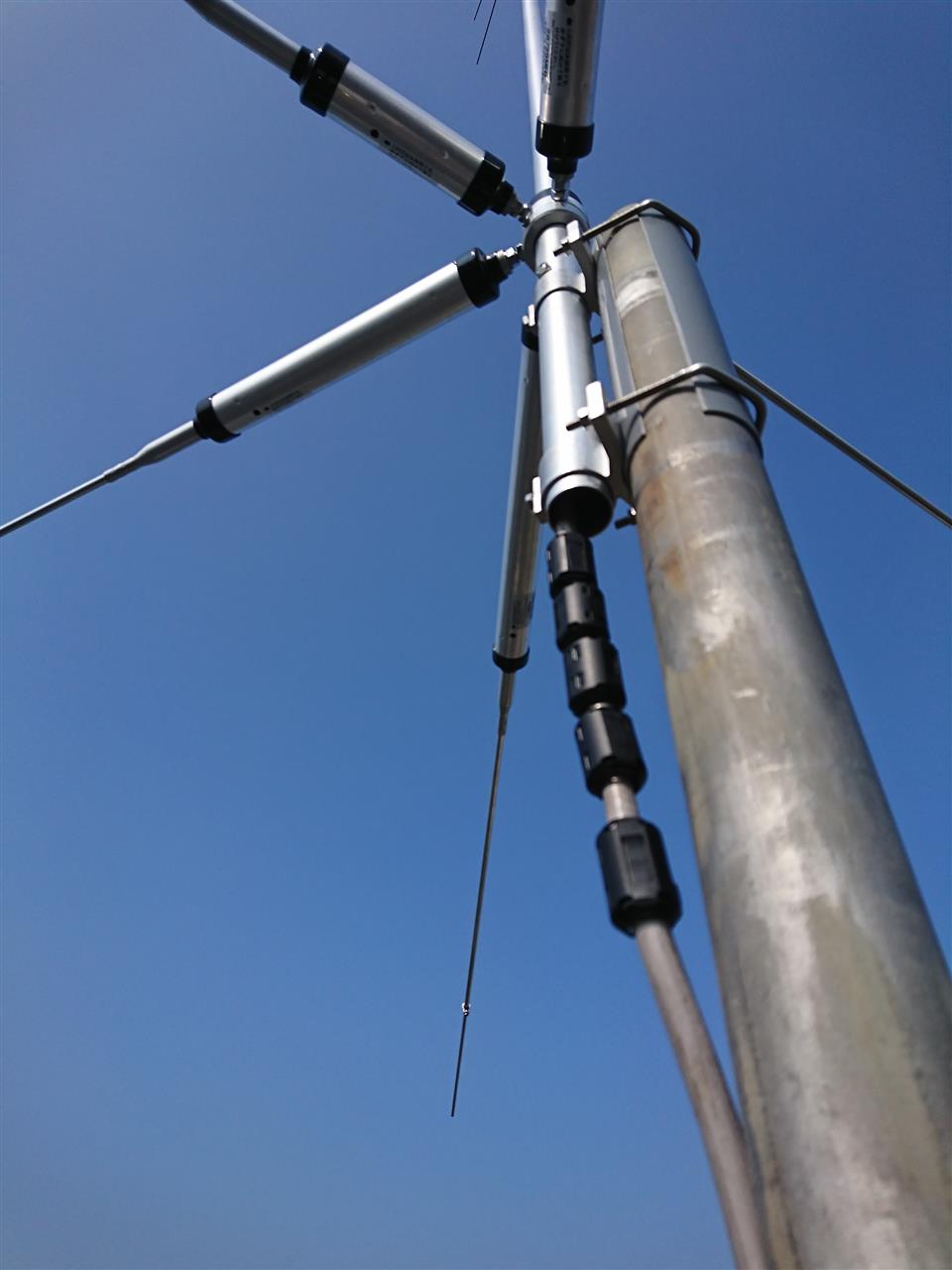

ＧＰのアルミのパイプの中に入れ込みます。
一番最後のパッチンコアが動かないようにタイラップでストッパーを付けました。


結構、鳥さん爆撃をしてくれていますね。（－－；


さて、パッチンコアの効果は・・・

あんまり効果なし。ｏｒｚ


あとでＯＭさんが教えてくれたのは、
このフェライトコアではインピーダンスが低いので、ローバンドであまり効果ないとのこと。

そ、そうなの、、、。(ー_ー)!!

でも、逆にローバンドで効くようなフェライトコアにすれば少しは改善がみられるのでは！と期待してしまいます。

今日は休みです。

先日タワーに取り付けたＨＦのＧＰアンテナ、ＣＰ－６は取扱説明書の推奨寸法で取り付けましたが、３．５ＭＨｚのＳＷＲが悪かった。
９月１日からＡＷＡ９コンテストが始まるので整備しておきたいです。

現在、ＣＰ－６は廃版になっています。
後継のＣＰ－６ＳはＳＷＲの対策のために下記２点の改良が入ってます。

・アンテナとマストを絶縁する部品を追加
　→　マスト・ステー等の金属に電波が乗らない
・アンテナ直下にコア付きケーブルを追加
　→　同軸ケーブルに電波が乗ってしまうことを低減

とりあえず同じようにいくかどうか分かりませんが、試してみたいと思います。

まずは絶縁するために何かいい物はないか探していた時にこれを発見。

塩ビパイプ
前に工作に使った残りがありました。

下に置いてるのがタワーに設置しているマストの切れ端です。
計測してみると両方とも外径は６０ｍｍ
塩ビパイプを切ってＵボルトとの間に挟み込み、絶縁物にしたいと思います。


とりあえずサイズを変えて三枚おろしにしました。

長さはいくらで作ろうか悩みました。
Ｕボルトは２つで固定されてるけど、その間隔プラスαの長さでつくらないと意味がありません。
いちいち計測するためタワーに登るのも面倒なので、見当で長さを決めました。２６０ｍｍ。
これで短ければ出直そう。


こんな感じで２枚を挟みあわせるといいかな？とイメージしました。

では設置に登ります。
９時を過ぎて暑くなってきたなぁ。


まずは取り付け部の確認。


ＣＰ－６の取扱い説明書によると、「３０～６２Φのマストに取り付け可能」と書かれてるのでＵボルトとのクリアランス、結構キチキチ。（＾＾；

作戦は、Ｕボルトのネジを緩めてその隙間に下から塩ビパイプを差し込む方法。

差し込めるぐらいＵボルトを緩めると、アンテナは下に落ちてくるので手で押さえながらの作業となります。

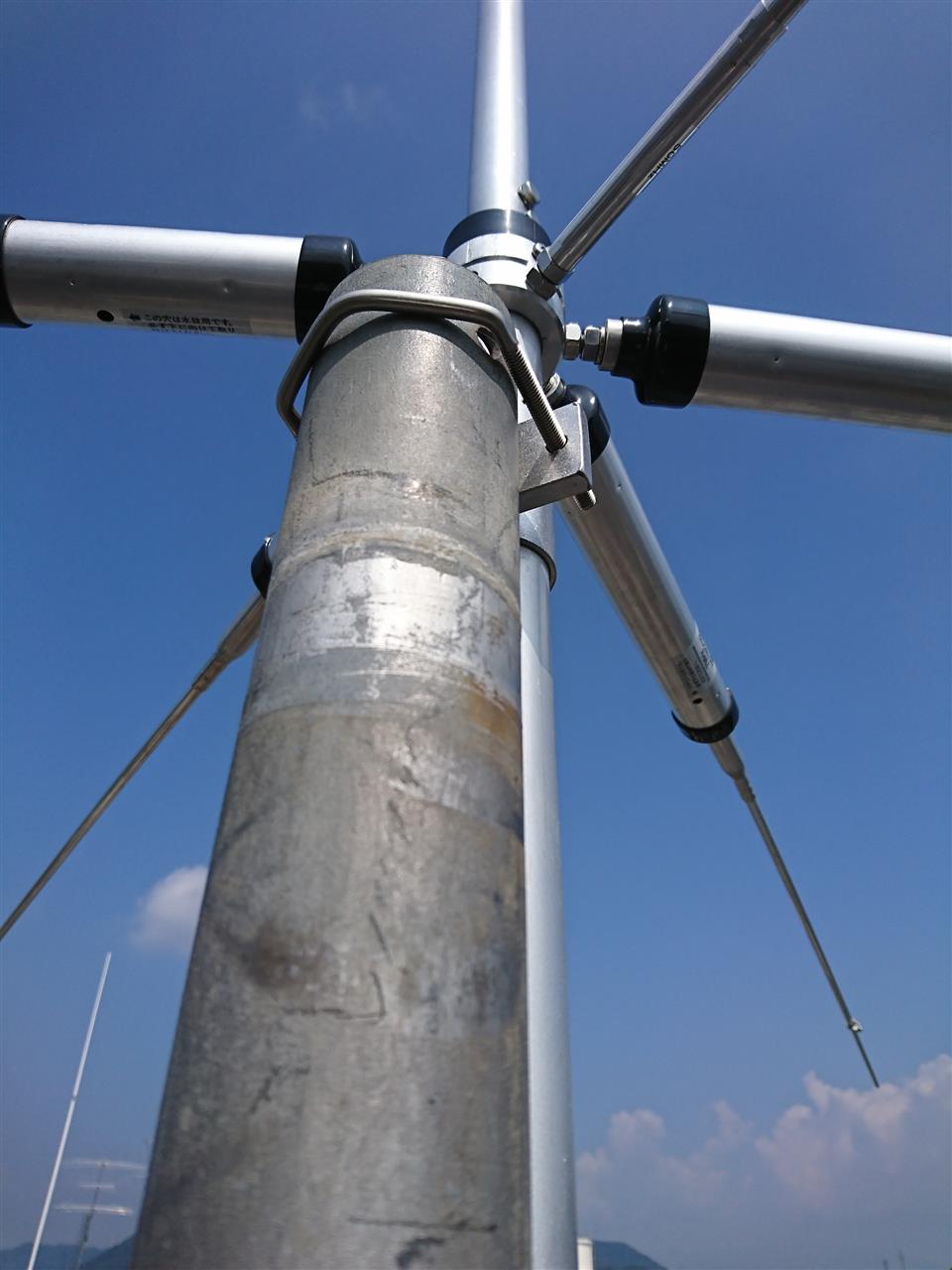

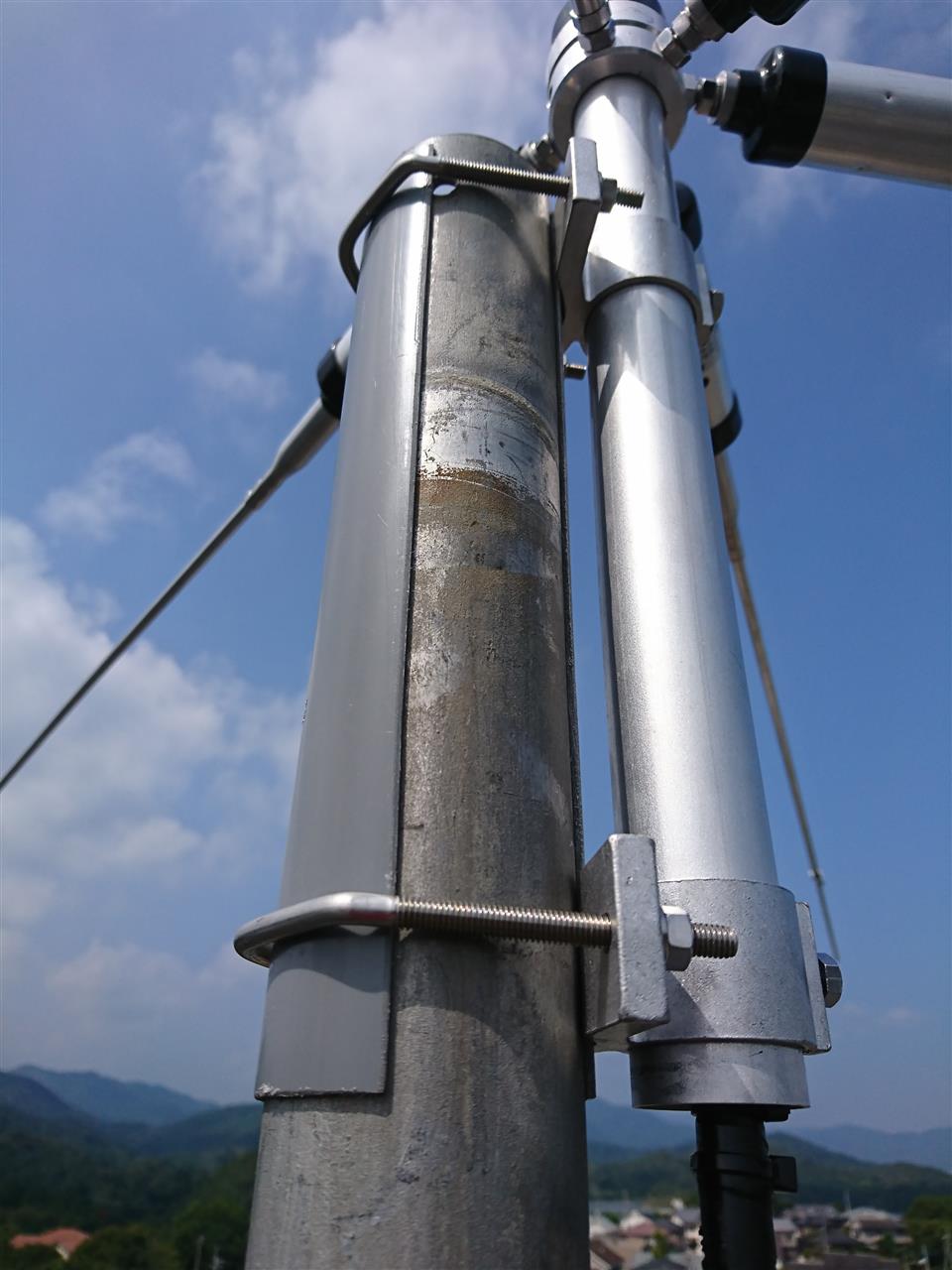

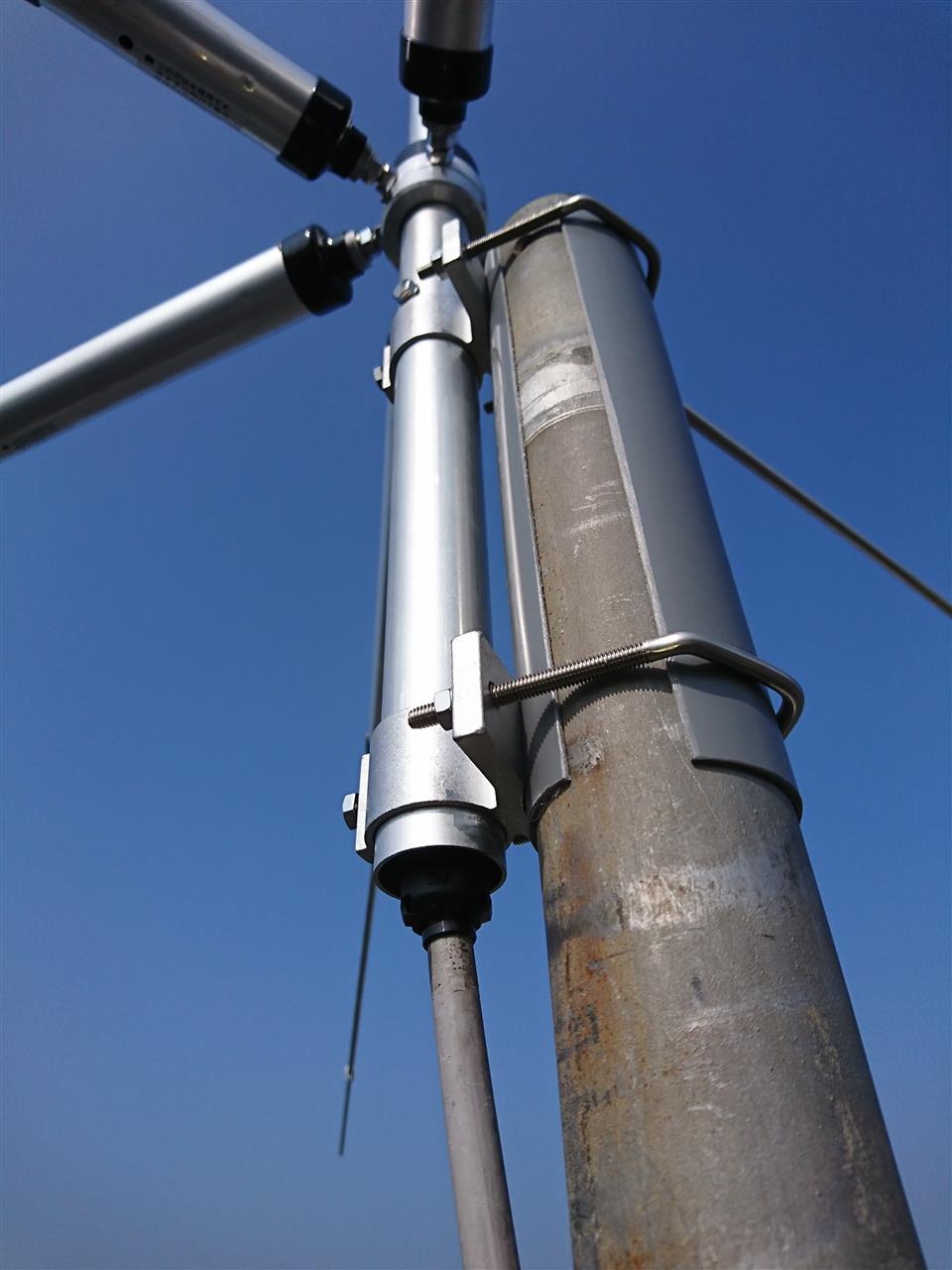

なんとか２枚の塩ビパイプで絶縁できました。
結構、大変でした。

塩ビパイプの長さもバッチリ。よかった。

では早速ＳＷＲ計測。

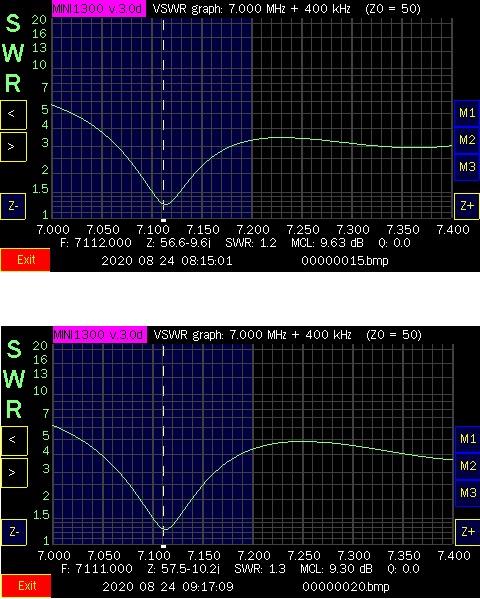

３．５ＭＨｚ（上：ビフォアー、下：アフター）
帯域が広くなってＳＷＲも少し落ちました。
これはいい感じ。（＾＾


７ＭＨｚ（上：ビフォアー、下：アフター）
あんまり変わらんかな？

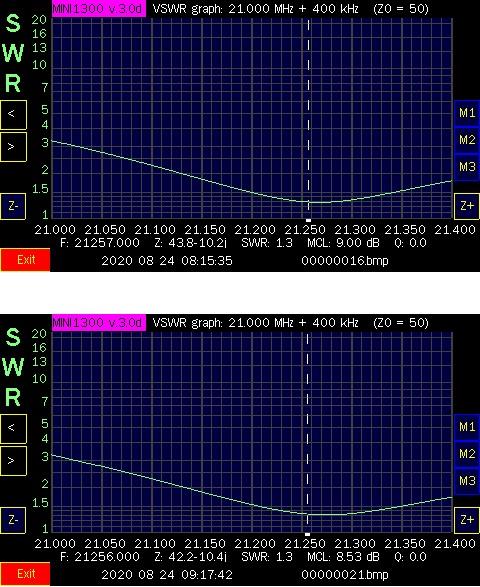

２１ＭＨｚ（上：ビフォアー、下：アフター）
ほとんど変わらんかな？


２８ＭＨｚ（上：ビフォアー、下：アフター）
全然変わらんかな？

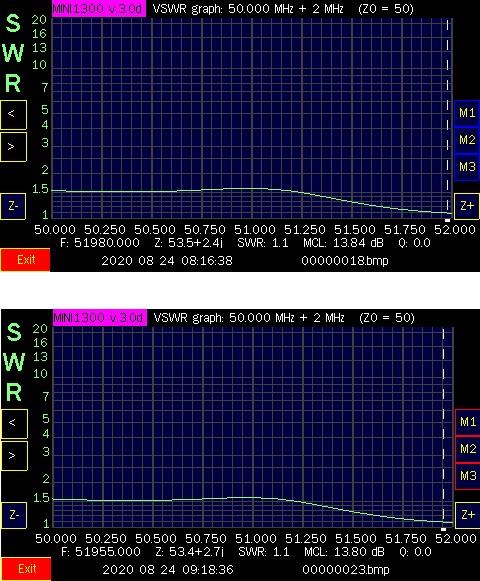

５０ＭＨｚ（上：ビフォアー、下：アフター）
全く変わらんかな？


次はフェライトコアを入れてみたいです。

明日は休みです。
休みの前日はテンション高め。（＾＾


さて、先日、修理したスタンドマイクのＭＣ－８０ですが、ＰＴＴスイッチが漂白剤で白くならなかった件、
ｎｅｋｎｅｋｏ２さんからアドバイスいただきました。

プラスチック部品を漂白するポイントは２点あって、
・紫外線の照射が必要なこと
・漂白剤に漬けておく時間は数日を要する
とのことです。

漂白剤を使って白くするという思いつきでしたが、漬け置き時間、１時間程度では屁のツッパリにもならなかったようですね。（＾＾；


今回はアドバイスいただいた内容を踏まえてプラスチックのホワイトニングをリベンジしてみたいと思います。


スタンドマイクの底を外して分解は手慣れたもんです。
ＰＴＴボタンを取り外しました。



酸素系の漂白剤、ワイドハイターＥＸがいいそうです。
たまたま家で使っていました。（＾＾


光を当てるには牛乳パックでは影になるかな？と思い、周りを見渡すとちょうどいいプラ製の容器がありました。

ＰＴＴスイッチが漬かるまで漂白剤を投入。
漂白剤を入れると浮力で浮いてくるのでボルトを置いてオモリにしました。



じゃじゃーん。
小学生の時に買ってもらった学習机の引き出し。
これは何かというと、

高校生の時にＲＯＭイレーサを作っていました。

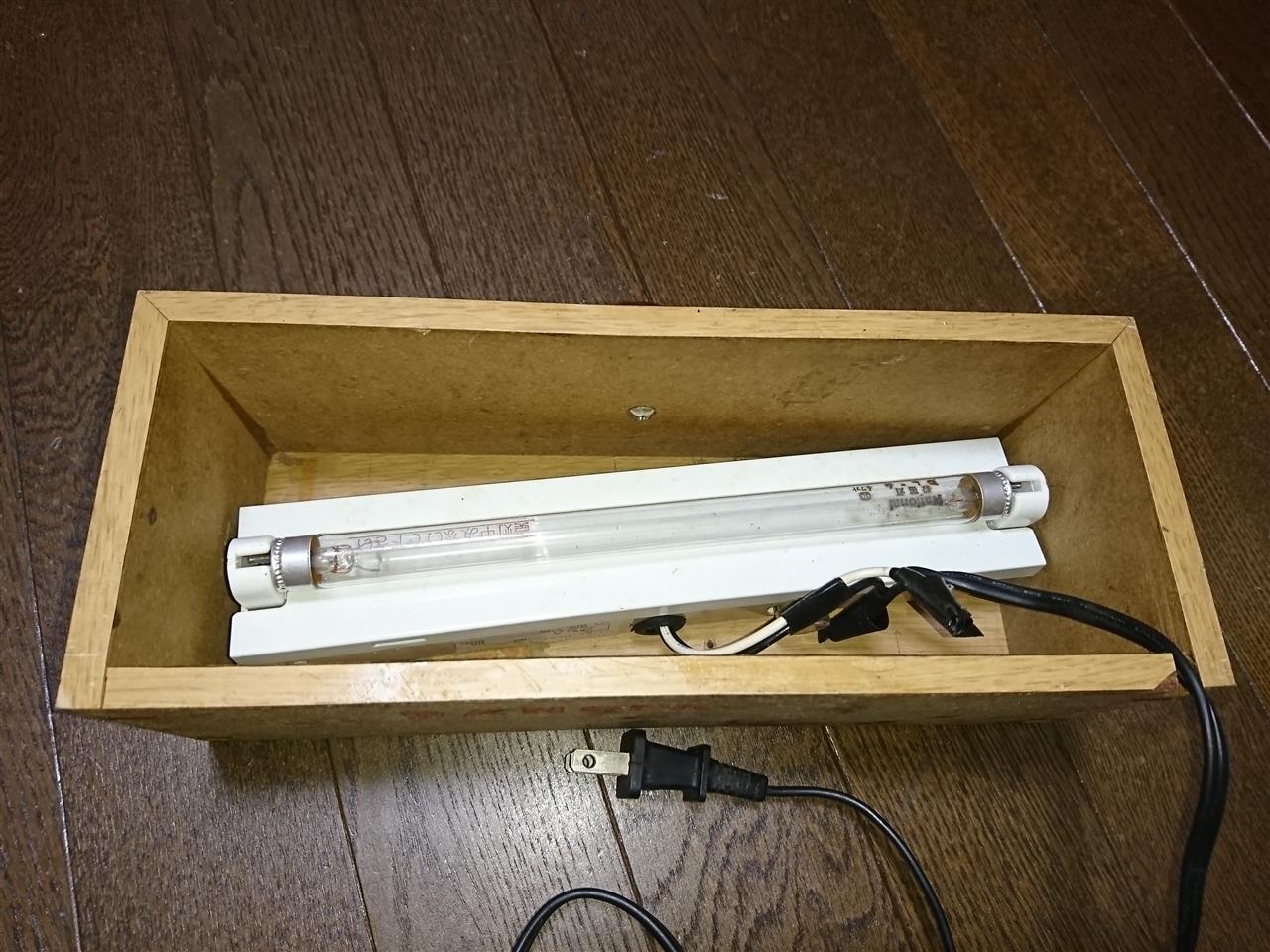

ＲＯＭに紫外線を当てて消去する機器です。
最近はもっぱら娘のレジン工作のツールとして活躍していましたが、まさかホワイトニングに使用することになろうとは。


紫外線も波長によって色んな作用があるようですが、253.7nmの紫外放射が強い殺菌効果をもつそうです。そして人工的に効率良く発生しうる紫外放射が253.7nmとパナソニックのＷＥＢページに書かれてました。


とりあえず電源ＯＮ

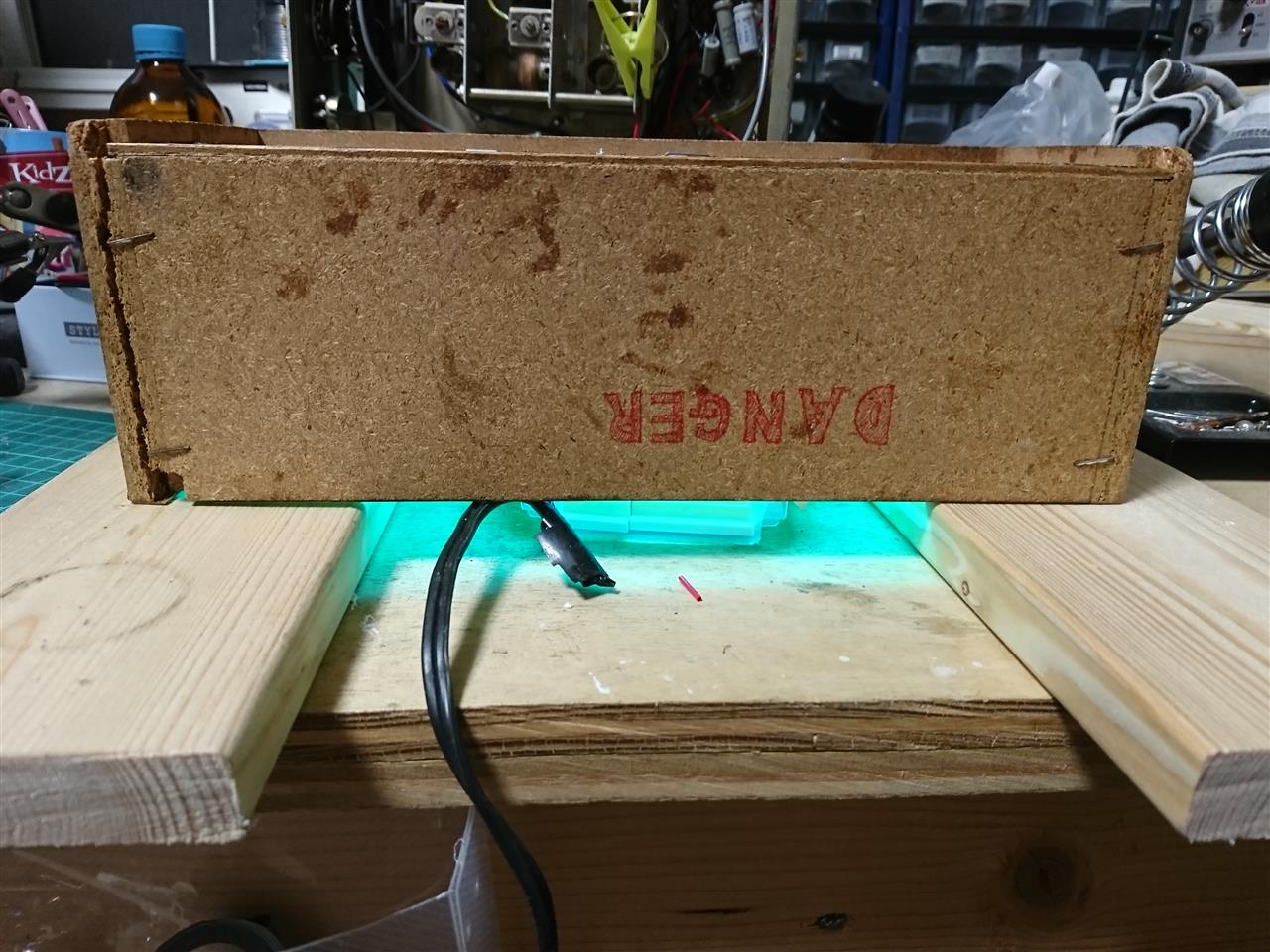

紫外線を照射！！


１０分ぐらいしたらボルトから泡が・・・・。（＾＾；
変なガスが出ても困るのでボルトは取り出しました。

これから７時間ぐらいは殺菌灯で照射。
電気代が勿体ないので日中は太陽光に当ててみようと思います。

エアコン工事の続きです。


配管カバーに納まるように真っ直ぐに手直ししながら詰め込んでいきます。
西日に背中を焼かれながらの作業が大変でした。


カバーをネジにて取り付け。
外壁と隙間があったのでパテにて埋めました。


下はこんな感じ。
配管にバンテージを巻きましたが足りんかった。orz
それと、あと１００ｍｍぐらい配管カバーが欲しいけど短いの売ってないし。
余っても使うところないしで買おうかどうしようか悩むところです。

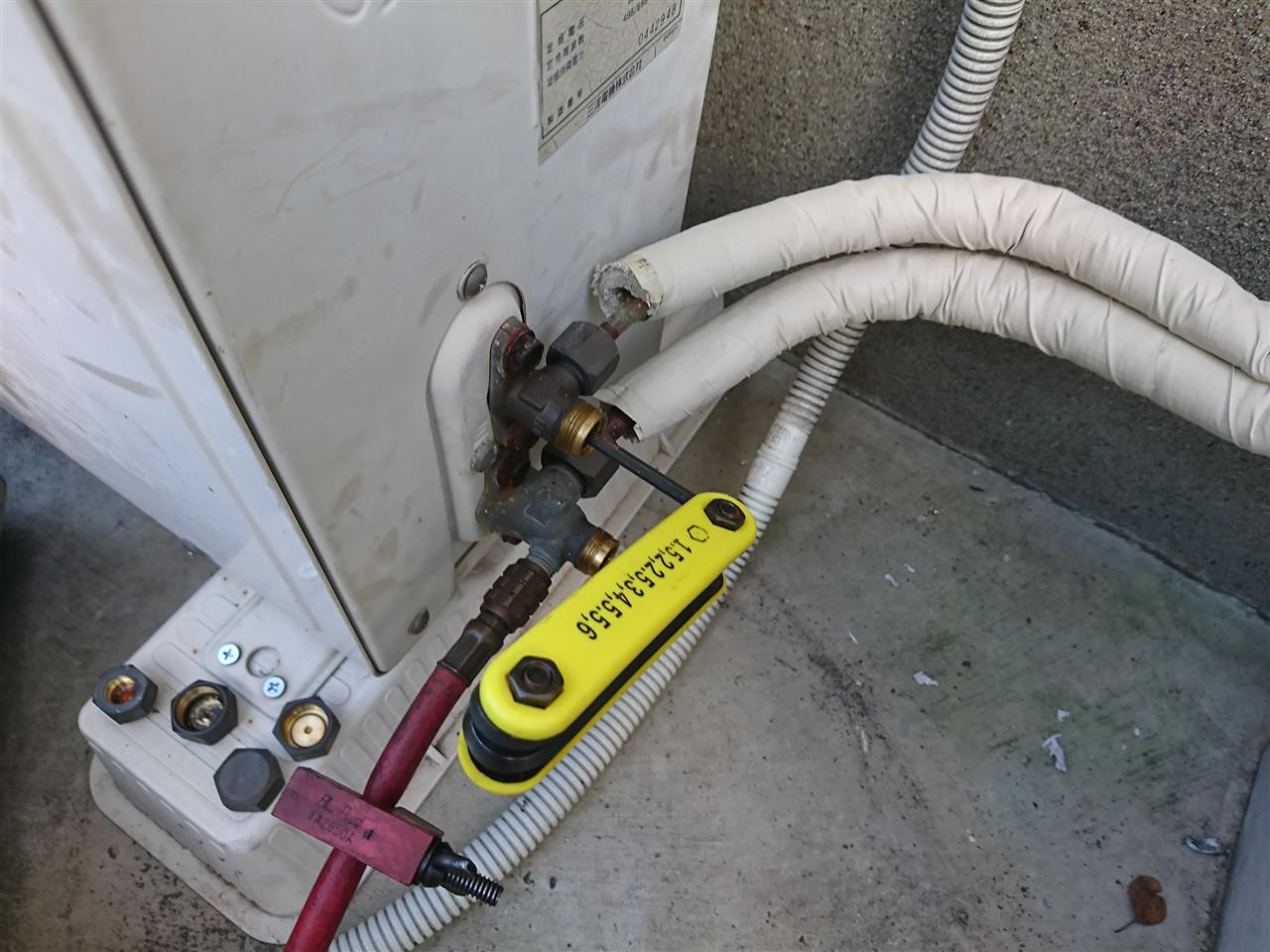

室外機と配管を接続。
ここもトルクレンチでトルク管理します。


電気もつないで接続完了。


ここから真空引きの作業です。
真空引きをする目的は２つあります。
一つは配管の中を負圧にして配管の中の水分を蒸発させ抜き取ること。水分が残っていれば配管中に腐食が発生したり、凍結することによってサイクルが詰まりエアコンが効かなくなります。
もう一つは真空にした状態で一定時間保持することで、ガスチャージ前に配管が気密できているか確認ができます。

真空ポンプは１日だけ会社から借りてきました。


真空引きの接続に使えそうなガラクタをその辺からかき集めてきました。

本当に配管の中が負圧にできているかを確認するためにゲージが必要です。
ラジエタキャップテスタのジャンクがあったので加工しました。

もともとこれは正圧をかけるゲージなので０ｋＰａから下に指針が行かないようにストッパが付いています。
ストッパを折っても良かったのですが、一度指針を抜いて１００ｋＰａぐらいになるように差しなおしました。
これで下方向にも針が動くハズ。


真空引きするためのサービスポートは室外機の低圧側に付いています。
特別なネジ径、ピッチになってるのでつなげるホースがなかなかありません。
でも運よく、ジャンクのカーエアコン用ホースが合いました。
（Ｒ１３４ａの高圧側の赤いホース）

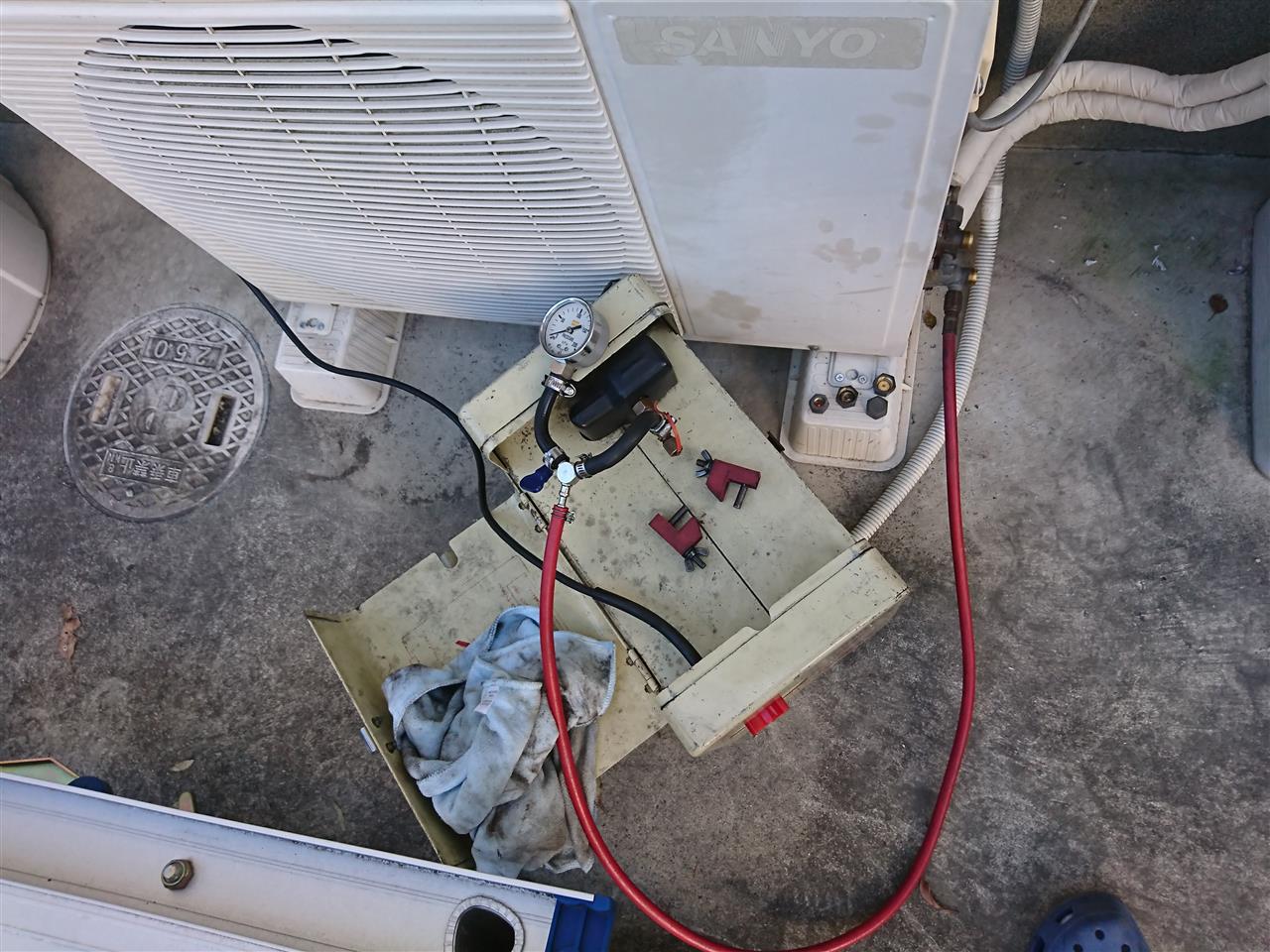

真空ポンプとゲージ、チャージホースを３ウエイジョイントでつなげました。
それぞれの接続は、丈夫そうなタイヤエアゲージのホースがあったのでそれを利用しました。ホースバンドは地獄締め式、ガッチリ締まります。


さっそくポンプを廻して真空引き。


２０分ぐらいポンプを廻してピンチでポンプ側のホースをつまんで真空を保持します。
これで３０分ぐらい放置プレイ。
もし、これでどこかの配管に隙間があればゲージの指針が正圧側（右側）に動いていきます。

息子を学童まで迎えに行って、ちょうど帰ってきたころにチェック。
新品の部材ならあんまり心配もしませんが、古い配管再利用なのでドキドキです。

結果はきちんと負圧の状態で保持してくれていたので大成功！


高圧側のバルブを開放してガスを配管に通します。


低圧側のバルブも開放して、真空引きツールを取り外して作業完了です。


エアコンのコンセントが現在、パソコン用に占領されているので試運転はそれが解決してからかな？
