シャックにエアコン取り付けの続きです。

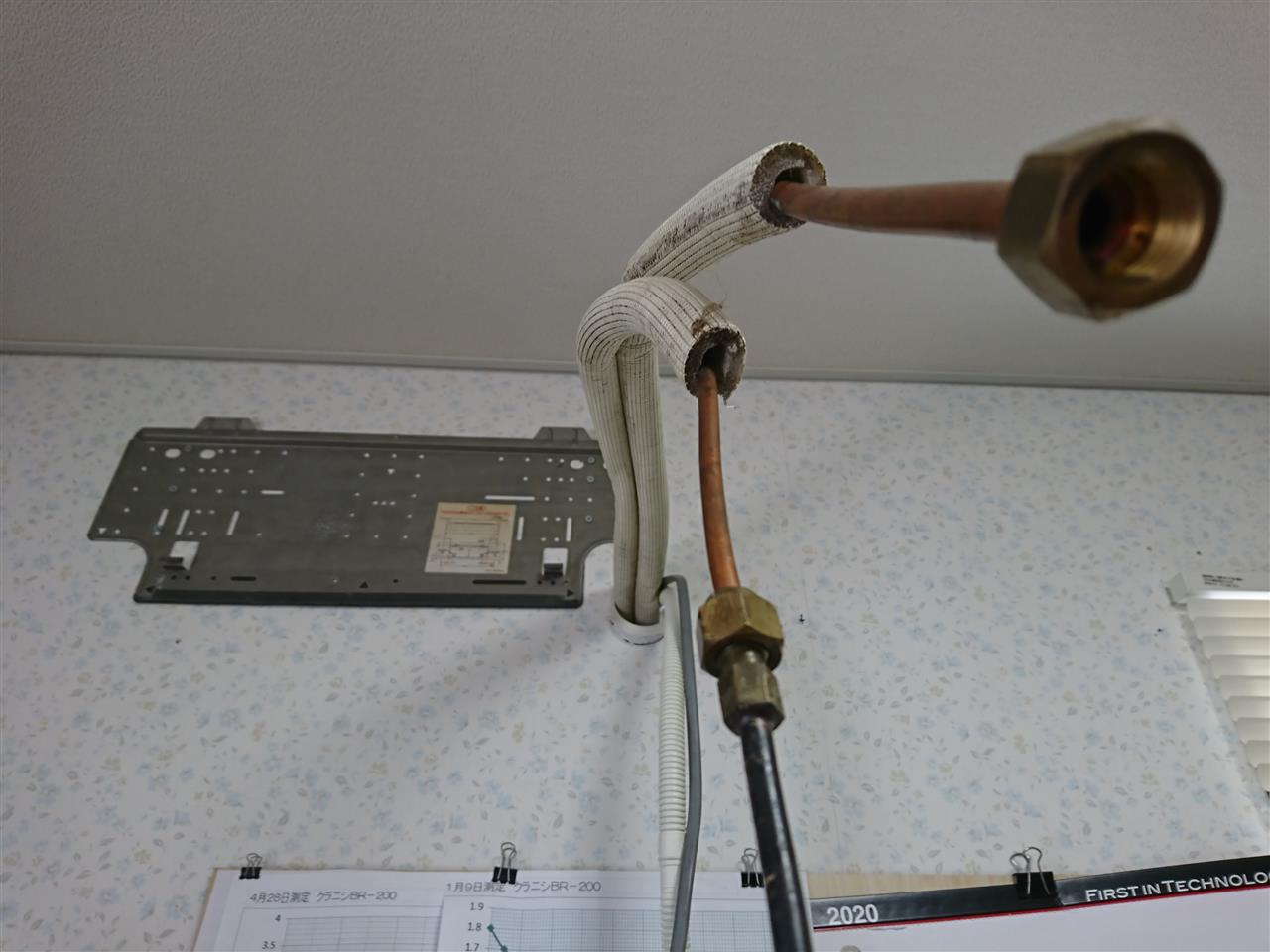

ストレートさんにトルクレンチの長さを問い合わせている間に、外から冷媒の配管を入れました。


室内からはドレンホースとＶＶＦケーブルを外に出します。

そんな作業をしていると、ストレートさんから電話がかかってきました。

トルクレンチ本体には長さを示す印は入っていないとのことでした。
ただ、トルクレンチの図面が残っていてそれによると２１０ｍｍだそうです。
ありがたいです、数値が分かって助かりました。
忘れないように取扱い説明書にメモしておきました。

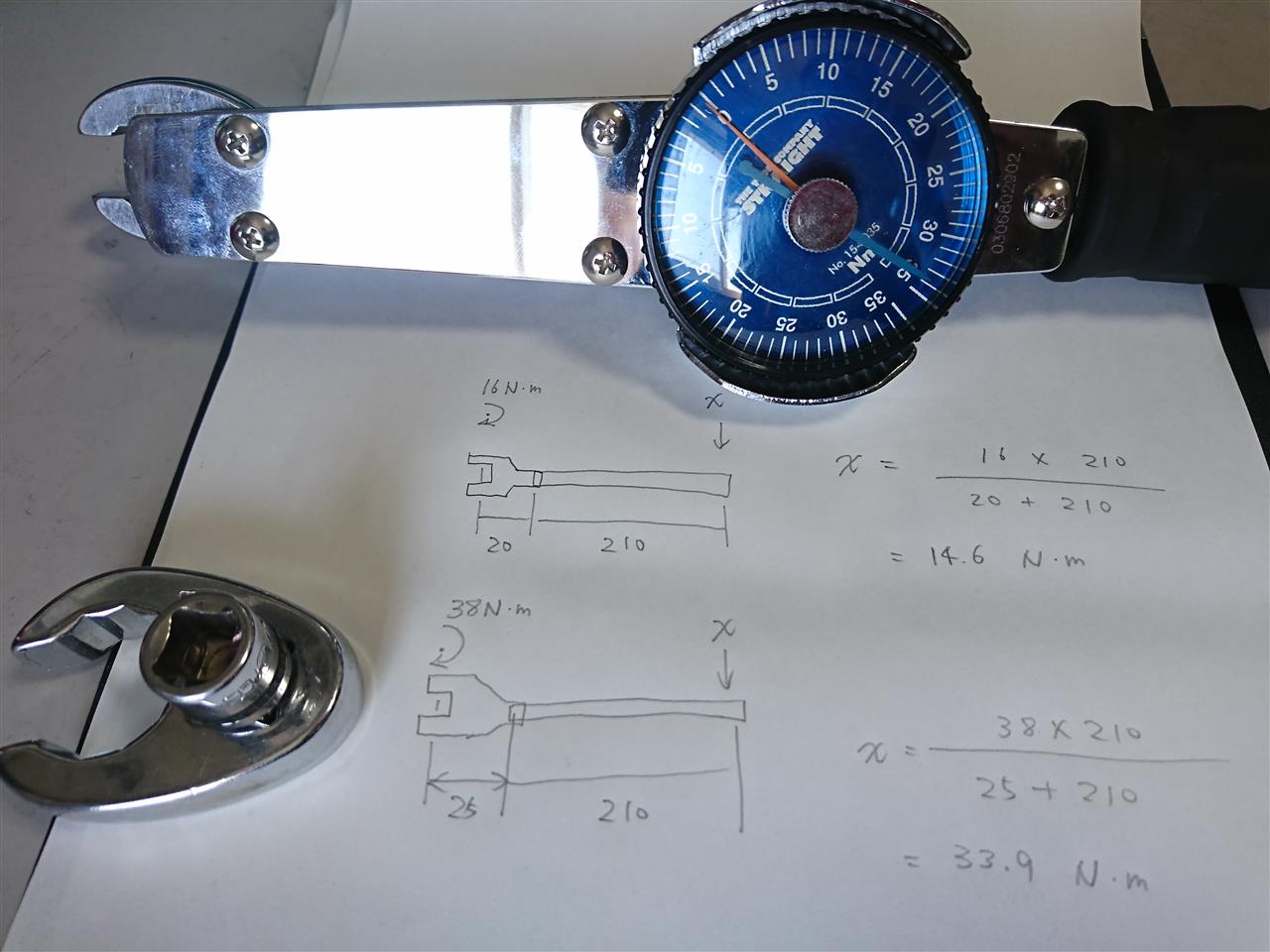

ここでトルクレンチの読みの計算。
高圧側が１４．６Ｎ・ｍ、低圧側が３３．９Ｎ・ｍで締め付ければよいことが分かりました。
レバー比で考えれば難しくないと思います。



フレアの当たり面にオイルを少量塗り、なるべくまっすぐ当てがって締め付けていき、最後はトルクレンチを当てればＯＫです。

断熱材がありません。
何か適当なもので巻いておきたいのですが、、、。

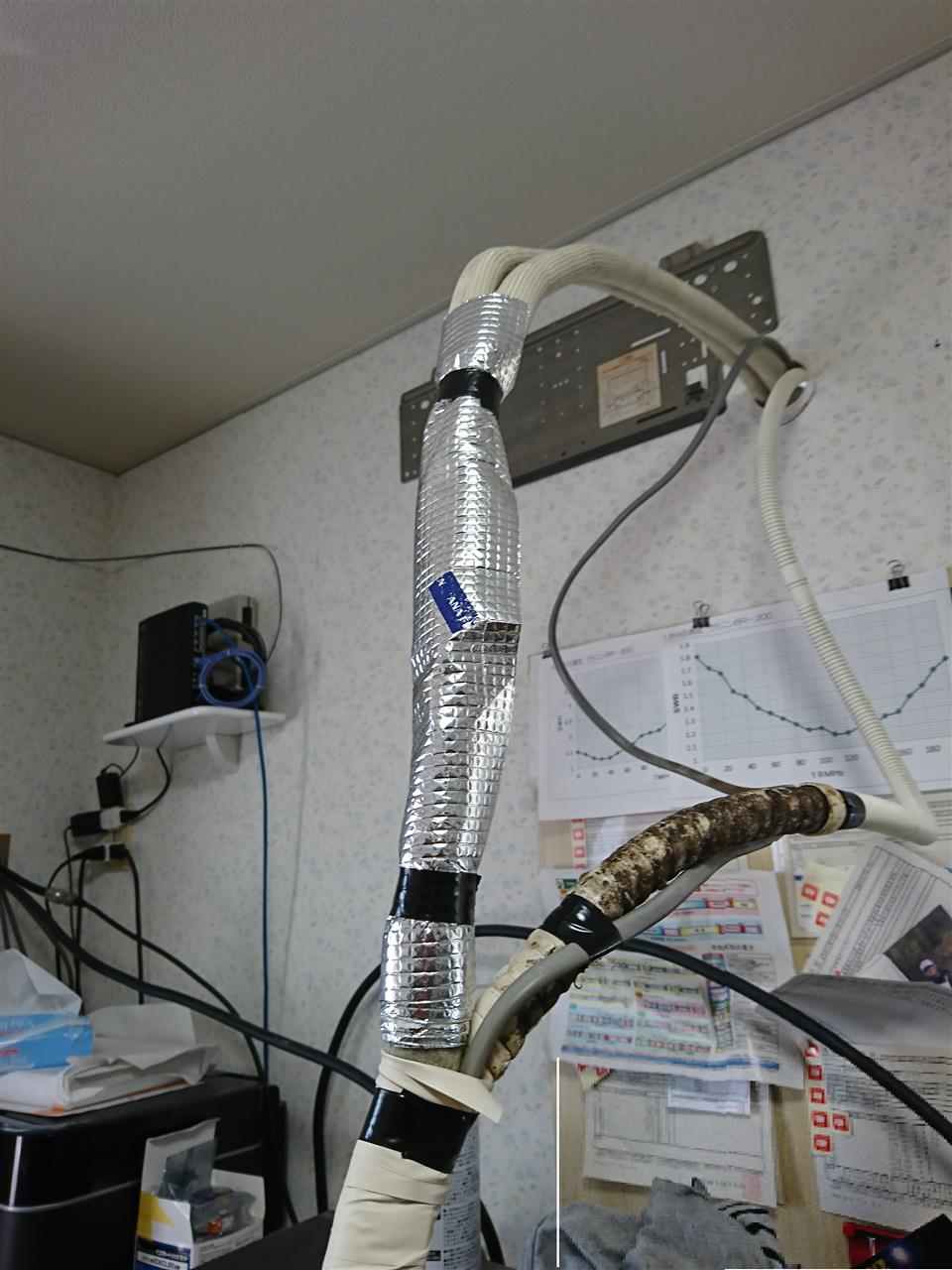

家中を探すとキッチンにいい物がありました。

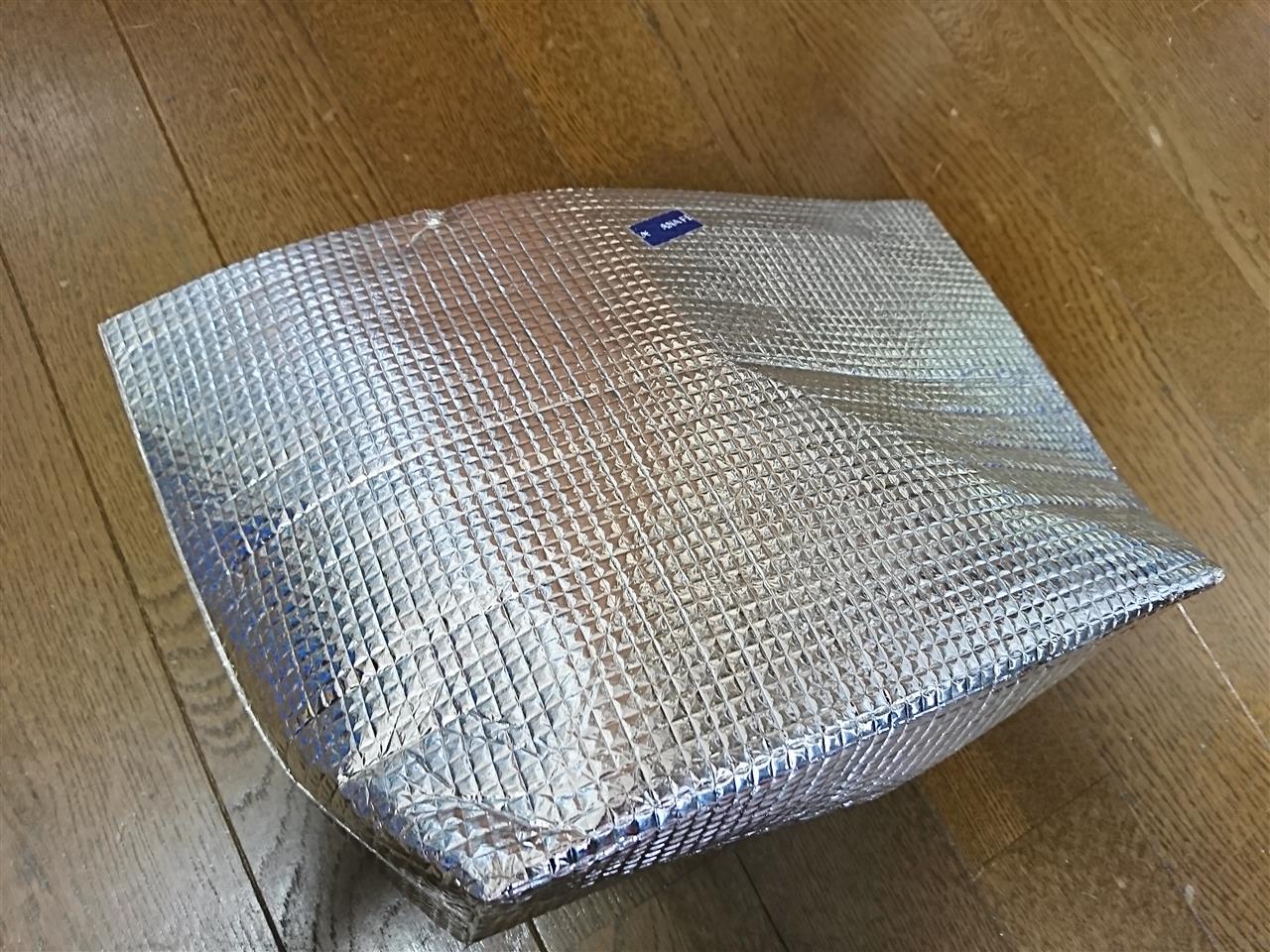

どこかのお店でもらった保冷袋。
これは使えそう。


寸法もバッチリです。


配管のバンテージを巻きつけて、


よっこいしょっと！
室内機を壁に引っかければ中の作業は完了です。

暑いので休憩して外回りの作業をしよう。（－－；；；

今日は休みです。
エアコン取り付けの続きをしようと思います。


古いテーピングを剥がして、ＶＶＦケーブルを接続。
ＶＶＦケーブルは再利用なので先端を切り飛ばして付けました。
ビニルテープで束ねますが、ドレンホースは水が流れやすくするようにガス配管の下側を通します。


ドレンホースを延長しました。

さて、ガスの配管の接続はトルクレンチを使って管理しないといけません。
低圧は３２．７～３９．９Ｎ・ｍ
高圧は１４．２～１７．２Ｎ・ｍ
のトルクで締める必要があります。

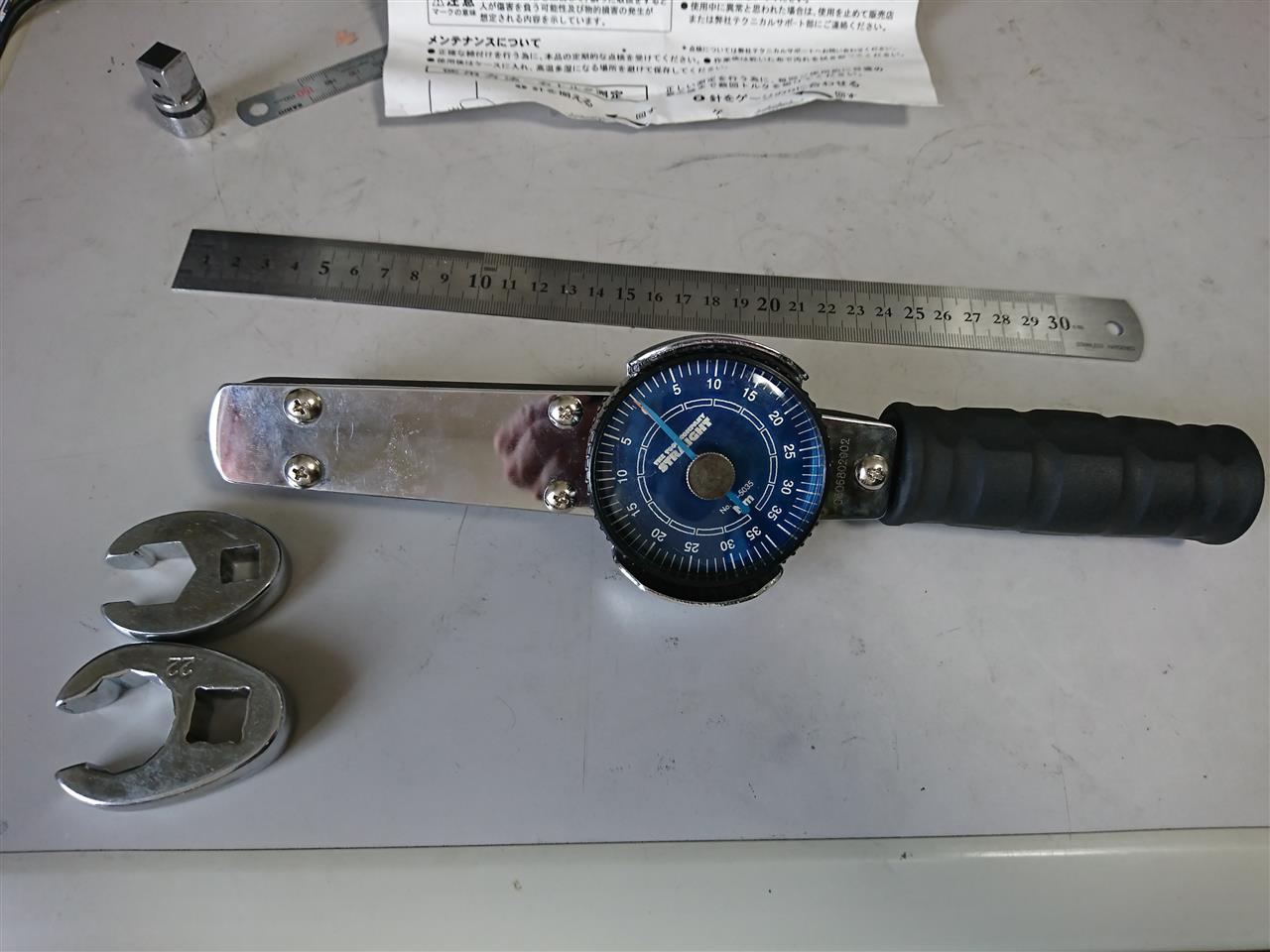

友人にクロウフットレンチ１７ｍｍと２２ｍｍを借りてきました。
まさしくカラスの足のようなレンチですね。

でも、そのままクロウフットをトルクレンチに付けてそのまま指定のトルクで締め付けると、長さが延長されたぶんだけオーバートルクになります。
計算して若干少ないトルクレンチの読みで締めないといけません。


計算のためにトルクレンチのソケット差し込み部から力をかける部分の長さを測る必要があります。普通印があるはずはんですが、どこにもマーキングがありません。
取扱い説明書を見ても記載がありませんでした。


このトルクレンチはツールカンパニーＳＴＲＡＩＧＨＴという会社の１５－５０３５という型番。１５年前に購入したものです。
インターネットのサイトで調べるともう廃版になっているようです。

テクニカルサポート部という部署があったので電話で問い合わせしました。
現在、画像をメールで送付して回答待ちの状態です。
古い工具でも対応してもらえるのはありがたいですね。

昨日、秋月からダイオードが届きました。

注文したのが８月１３日、お盆の真っ最中でした。
そのため８月１８日発送、８月１９日到着と言う状況でした。


ブリッジダイオードの他に、フェライトコア、音声録音・再生ＩＣなんかを注文していました。

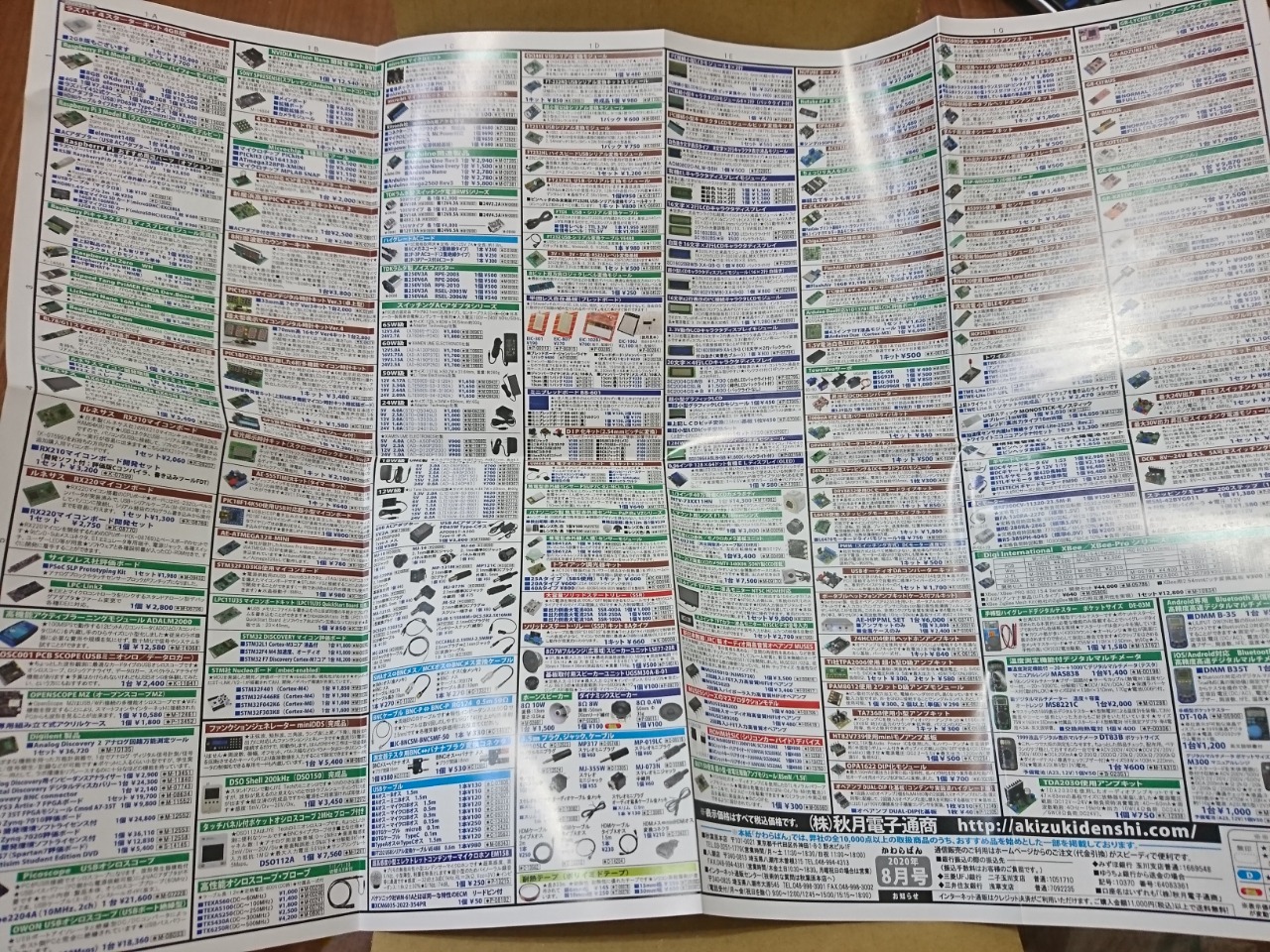

一緒に送ってくれた「からわばん８月号」
小さい字ですが、インターネットで商品を見るのとは違った楽しみがあります。
またじっくり読んでみたい。


左側：壊れた３５Ａ、６００Ｖ
右側：今回購入の５０Ａ、１０００Ｖ


ダイオードに配線を付けます。
平端子を付けたうえでハンダ付け。


交流入力側に付いているコンデンサ０．１μＦも交換しておきました。


放熱用のグリス、前にダミーロードを作った時に買ってありました。
ちょっと付けすぎたかな。


ヒートシンク側の古いグリスをパーツクリーナでふき取りましたが、かなり粘っこくて、キレイにふき取れませんでした。


とりあえず接続は終わりました。

ちなみにこの電源、品質検査のステッカーにはメイドイン台湾と書かれてあります。違う場所にはメイドインチャイナのステッカーが貼られてあります。
台湾か中国かはっきりしませんが、いずれにしても作りや組み立ての適当感があります。（＾＾；


ヒートシンクの固定のために底からネジで固定。
これで修理はほとんど終了です。

次は調整作業。

ＶＲ１を廻して発生させる電圧を１３．８Ｖに調整します。
このとき、フロントパネルの電圧調整のボリュームはクリック感のあるセットポイントに合わせておきます。


次にＶＲ４を廻して、安定化電源の電圧計の針を１３．８Ｖに合わせます。


ある程度調整できたので、今まで仮で付けていたケンウッド純正の電源とチェンジです。
仮でアルインコの電源やケンウッドの電源を付けていましたが、どちらも冷却ファンの音がうるさくて気になってました。
やっぱりファンレスのほうが静かでＦＢです。


調整も大詰め、負荷（無線機）につないで電流を測定します。
ＶＲ３を廻して安定化電源の電流計の指示が合うように調整します。
無線機のパワーを調整してテスタの読みが８Ａのところで電流計を合わせました。


ちなみに４３０ＭＨｚフルパワー４０Ｗで送信するとテスタの読みは１３．７５Ａ。
このとき、安定化電源の電流計は１４．５Ａぐらいでした。
さっき８Ａで合わせたのになぁ。
あんまり細かいこと言っても仕方ないですね。（＾＾；

実は安定化電源が壊れる１週間ぐらい前から、送信中にトランスがうなっていました。今回、修理後はうなり音も解消されています。
しばらくケースを開けた状態で使って様子を見てみます。

朝、出勤前にエアコンの作業をしました。



昨日、穴を開けたときにパイプと外壁の間はパテ（というかほとんど粘土）で埋めてました。


経年で浮いて剥がれるかな？と思ったので、取り外して脱脂からのバスコーキング。
まぁ、軒の直下なのであんまり雨水の浸入はないと思うので、適当でいいと思うのですが、気になったので。


そのあと、配管カバーをネジにて取付け。

実は昨日、コーナンで配管カバーを買いましたが、白かアイボリーかで悩んで白をチョイスしましたが、合わせてみるとちょっとハズレでした。
外壁に対して配管カバーの白がちょっと浮いてます。（－－；

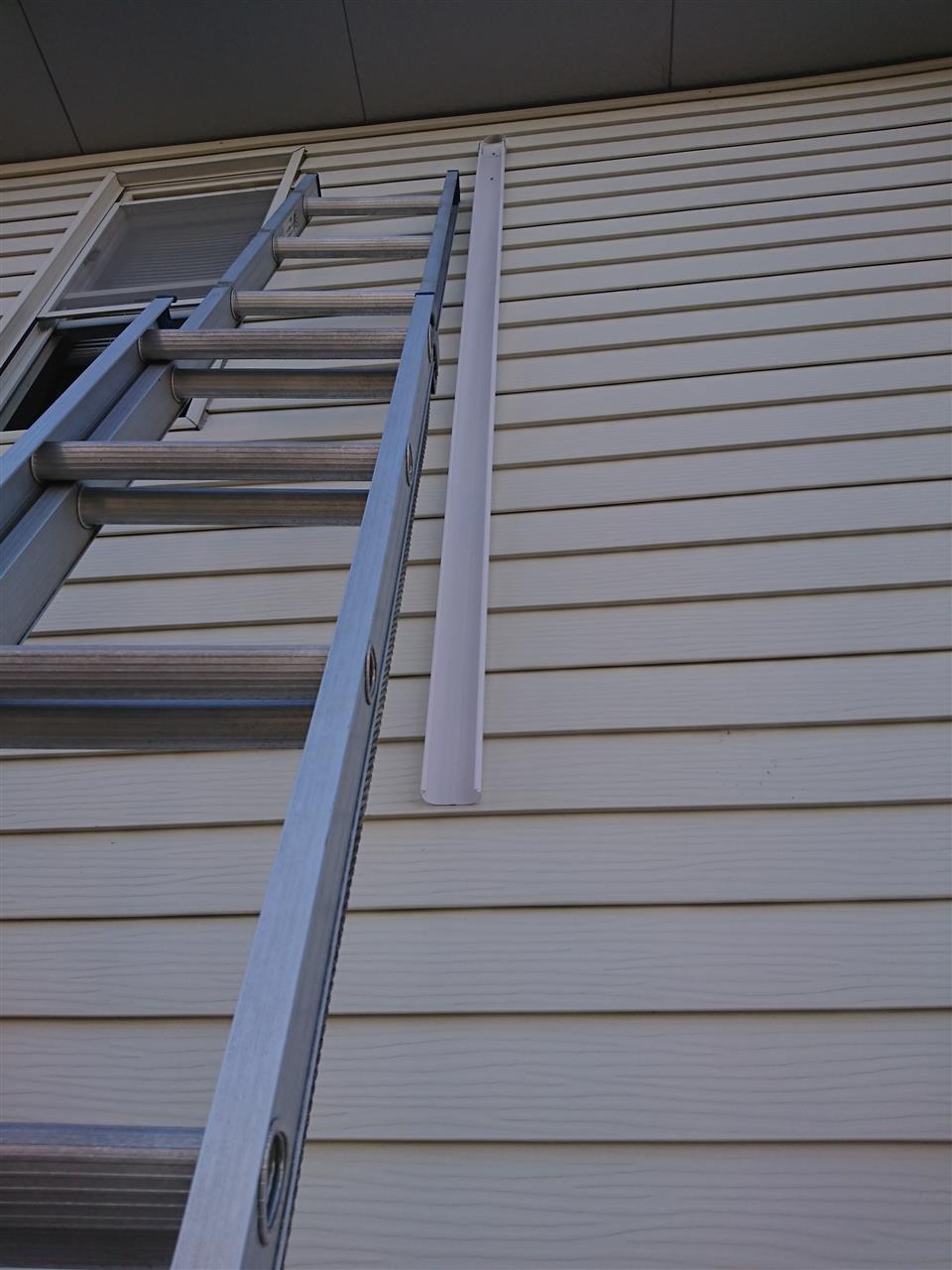

作業はこんな感じにハシゴに登りながらやりました。


ハシゴの傾斜が急なので落ちないように２階の窓に捕まりながらの作業です。
猫ちゃんが心配そうに見ています。


配管カバーもう一本取付け。


地面までもうちょっと欲しかった、足りないー。orz


出勤の時間が来て今日の作業終了です。

１か月前に娘の部屋にエアコンを入れました。
（１０万円の給付金で）

ケーズデンキで購入し付けてもらいましたが、古いエアコン取り外し代として９９００円ほどかかると言われたので、事前に自分で取り外しました。
取り外したエアコンは持って帰ってもらおうと思ったけど、リサイクル料金を取られるとのことで、それならシャックに付けようかと。


ちょっとレトロなエアコンで、リモコンはヒモコンタイプ。
今のエアコンに比べて消費電力が多いと思いますが、稼働率も少ないのでまぁいいかと。
捨てるのにお金がかかるのなら家に取り付けちゃえという感じです。


シャックのこの辺に取り付けたいです。
もともとエアコン用にコンセントが来ているのでおのずと付ける位置は決まってきます。
今はパソコン用に占領されていますが。（＾＾；


配管の穴を開ける場所は良く考えないといけません。

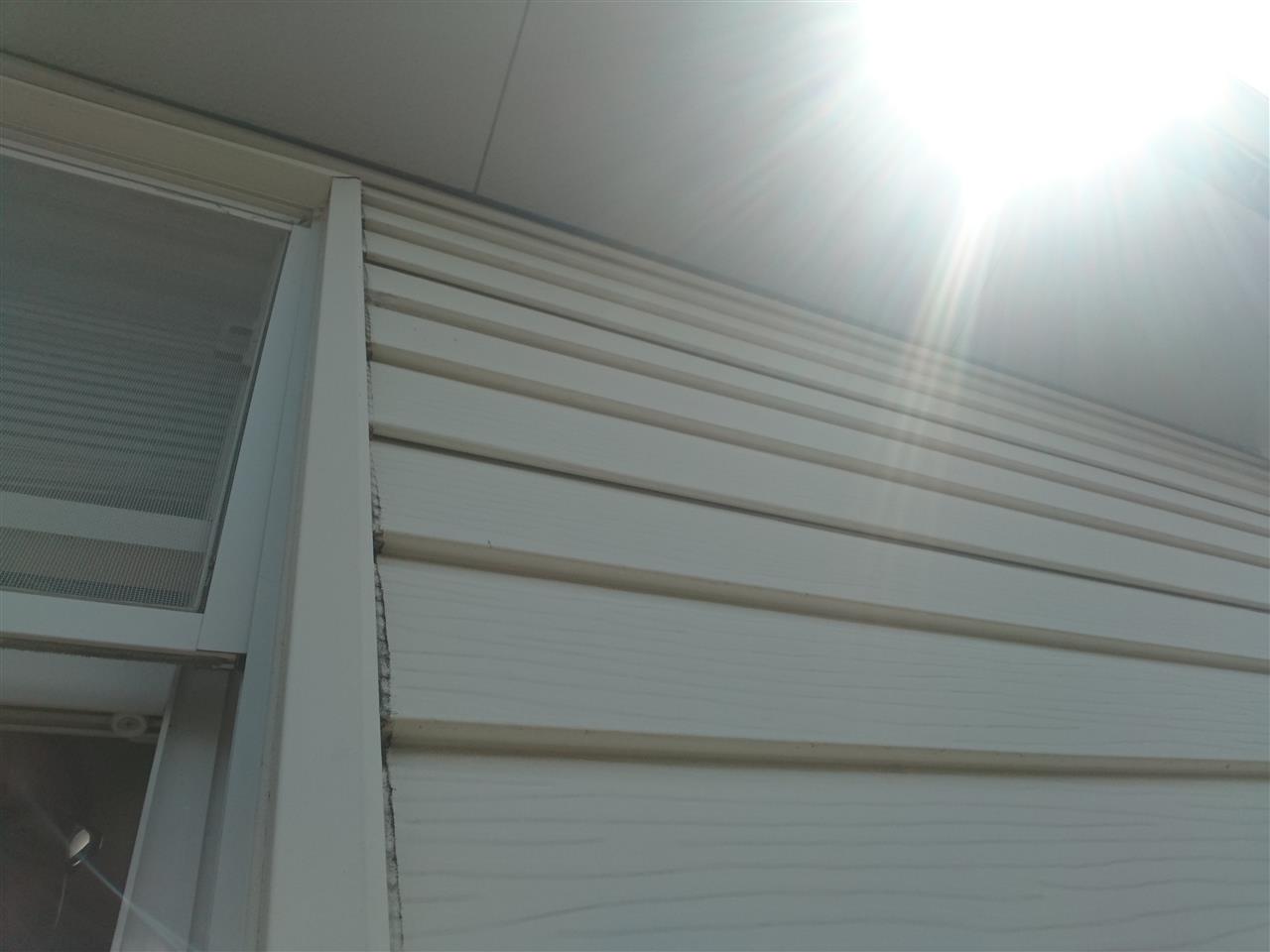

外壁の段のぶぶんを避けたいです。


ある程度スケールで測って穴あけ位置を検討します。

室内機の取り付けプレートを付けるために石膏ボードの奥の木を探します。
使う道具はコレ。

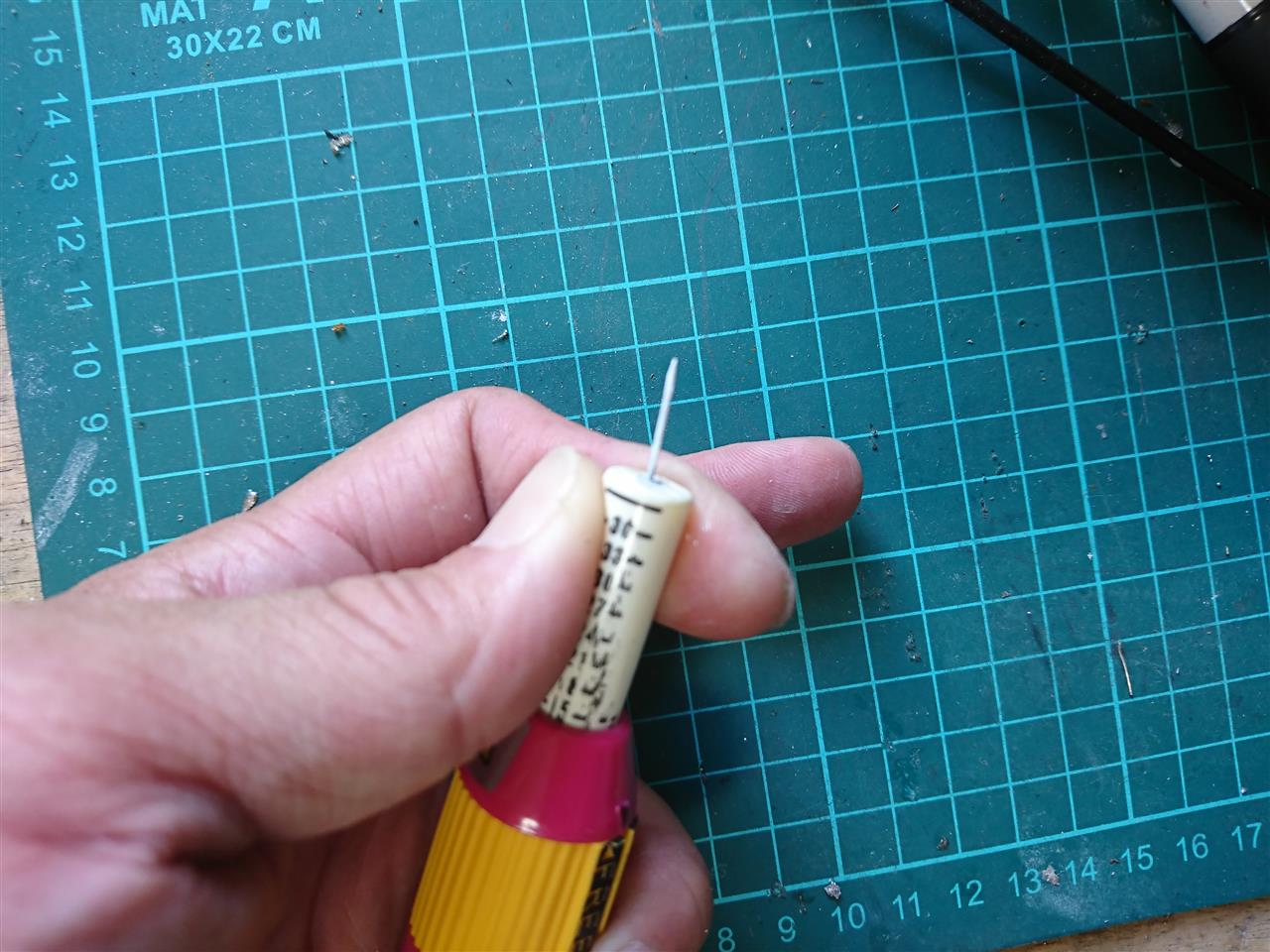

「どこ太」
ベタなネーミングですね。（＾＾；

石膏ボードにブスッと突き刺すと、構造物があれば針の刺さる手ごたえがあります。

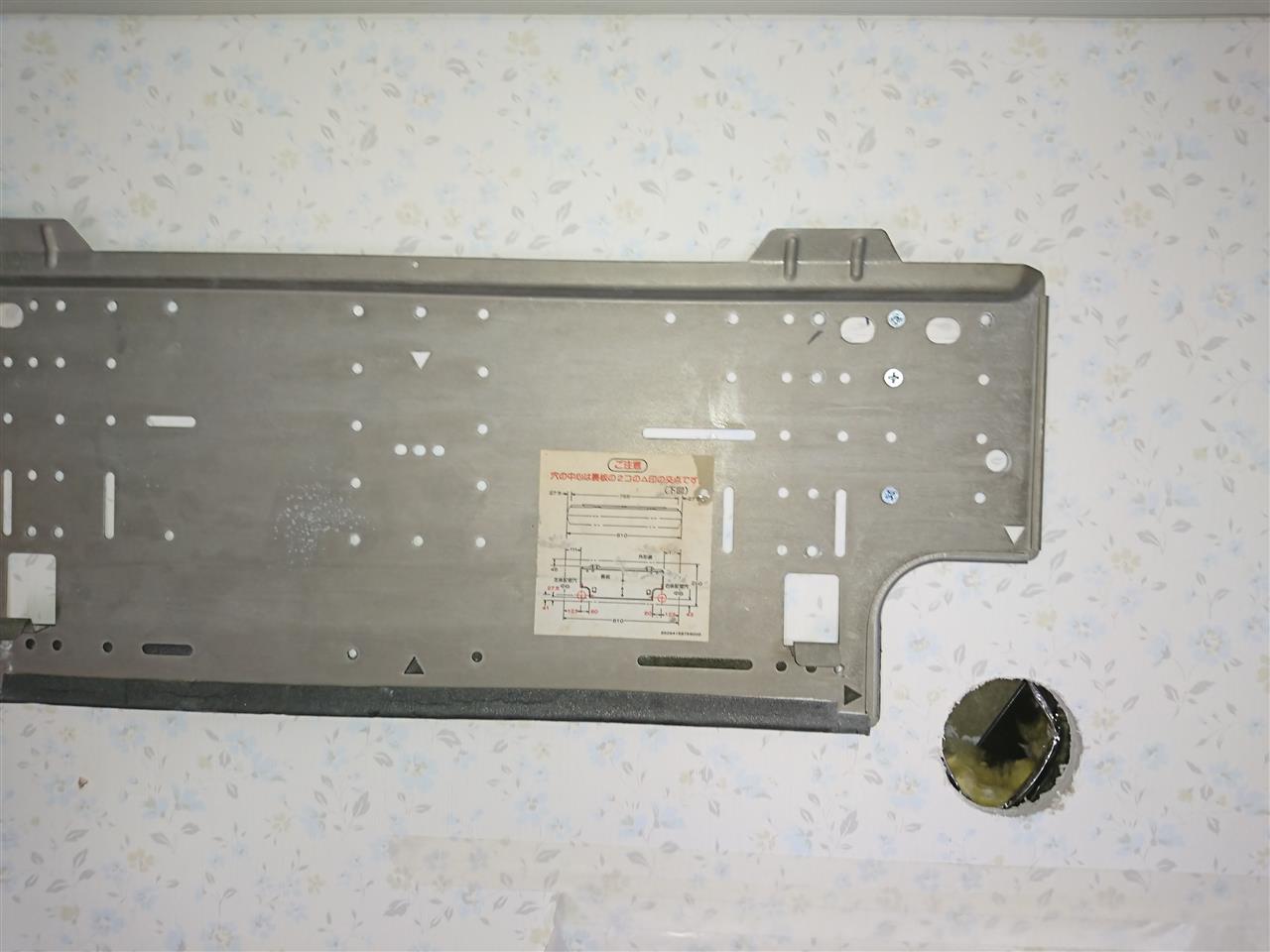

木ネジをネジ込めるポイントを探して室内機取付けプレートを固定しました。
いい場所があったのでガッチリ付けることができました。

いよいよ穴あけ。

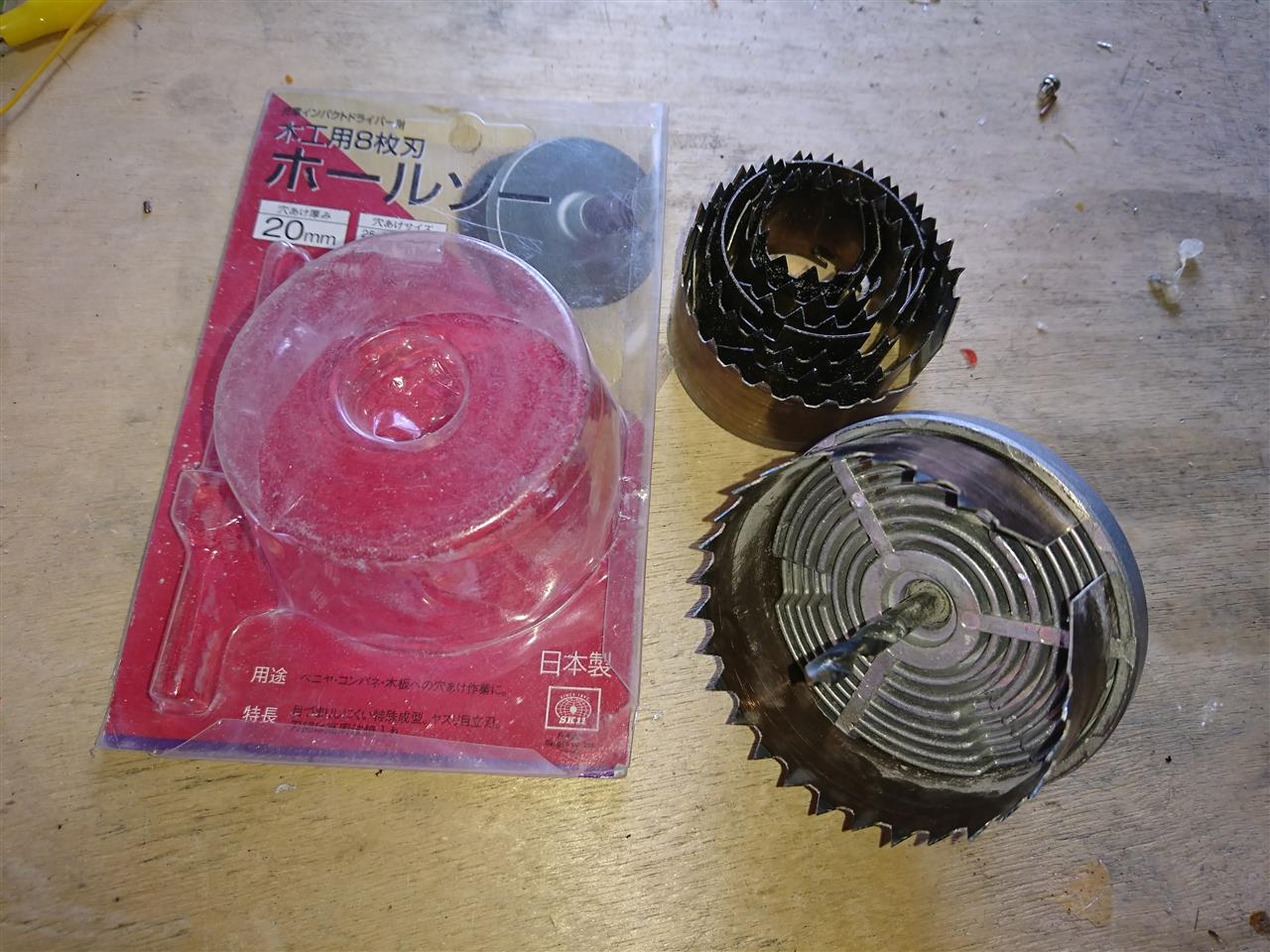

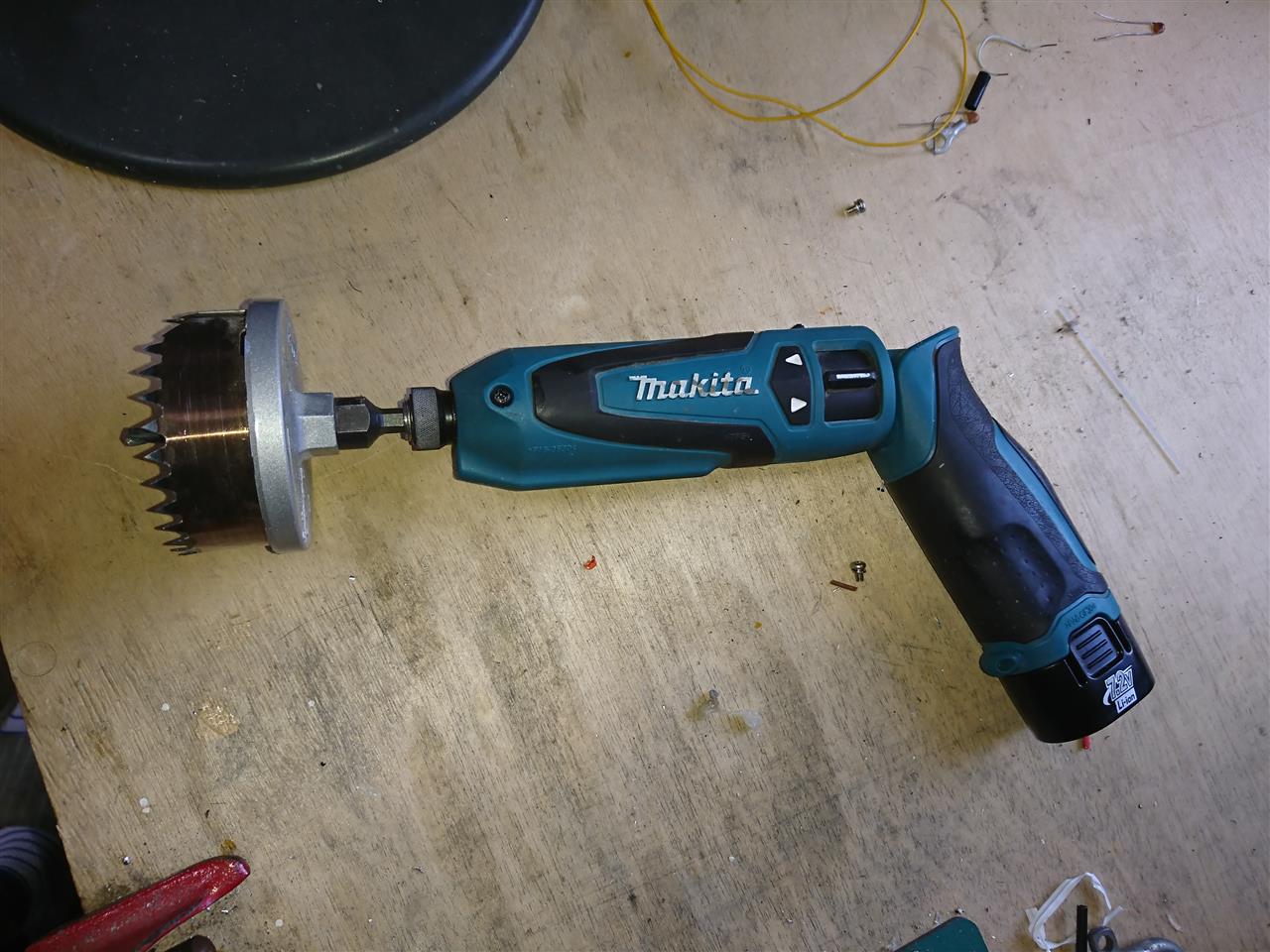

木工用のホルソーを使います。
ホームセンターツールですが、頑張ったらなんとかなります。


充電ドライバーに取り付けて、イザ穴あけ！


空きました。
この奥に何も障害物がいないことを祈ります。
前、同軸ケーブル用の穴を開けたときには筋交いのブレースが居りました。
たまたまでしょうが、今回はどうか！？


やっぱり居った。ｏｒｚ
なんて引きの悪いこと。


仕方ないので室内機取り付けプレートを２０ｍｍ上に移動させました。

次は外からの穴あけ。

２連ハシゴをかけて作業します。
ヘルメット着用。

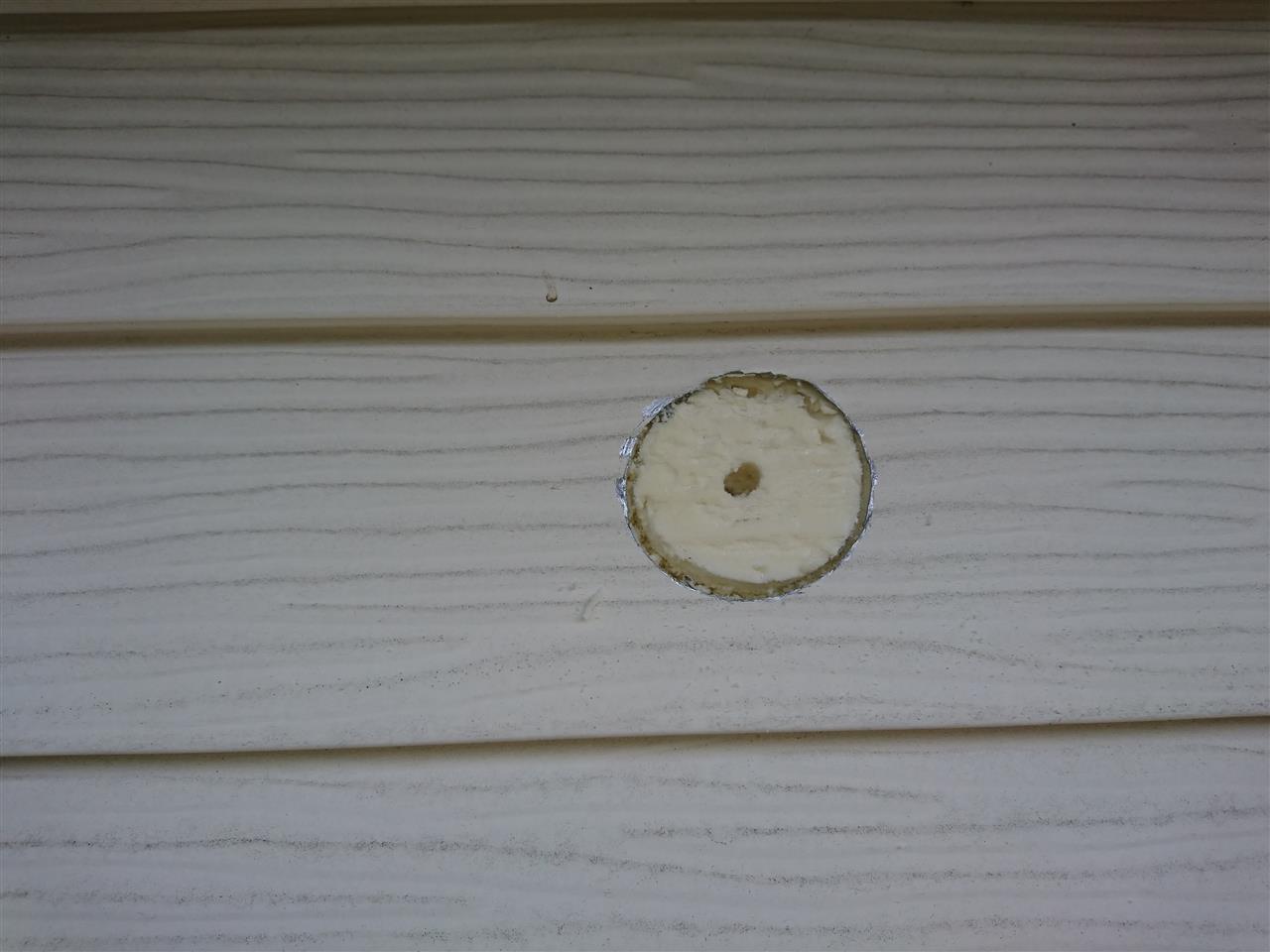

木工用のホルソーですが、頑張って穴を開けました。

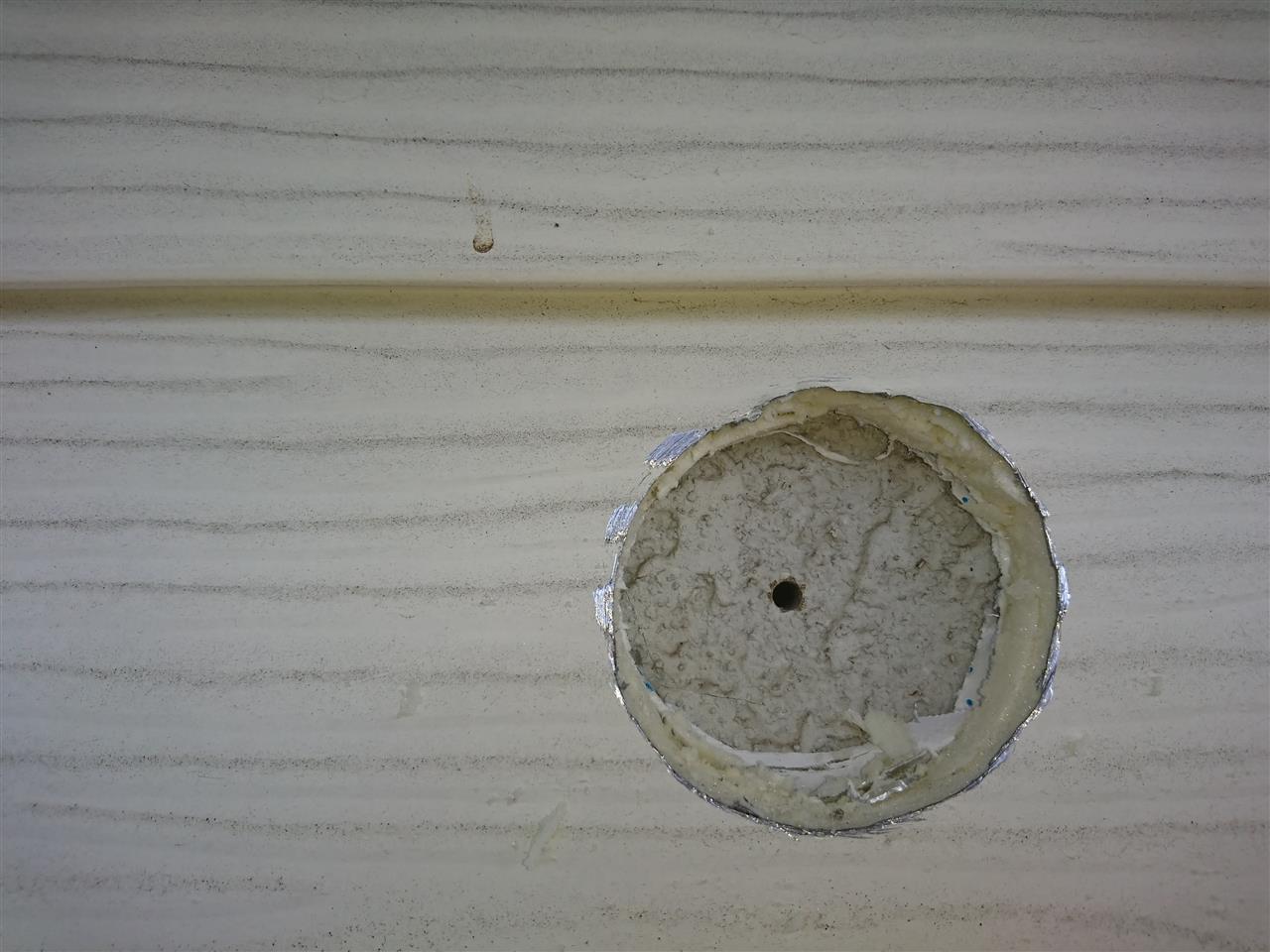

古い外壁登場。


ドリル攻撃。

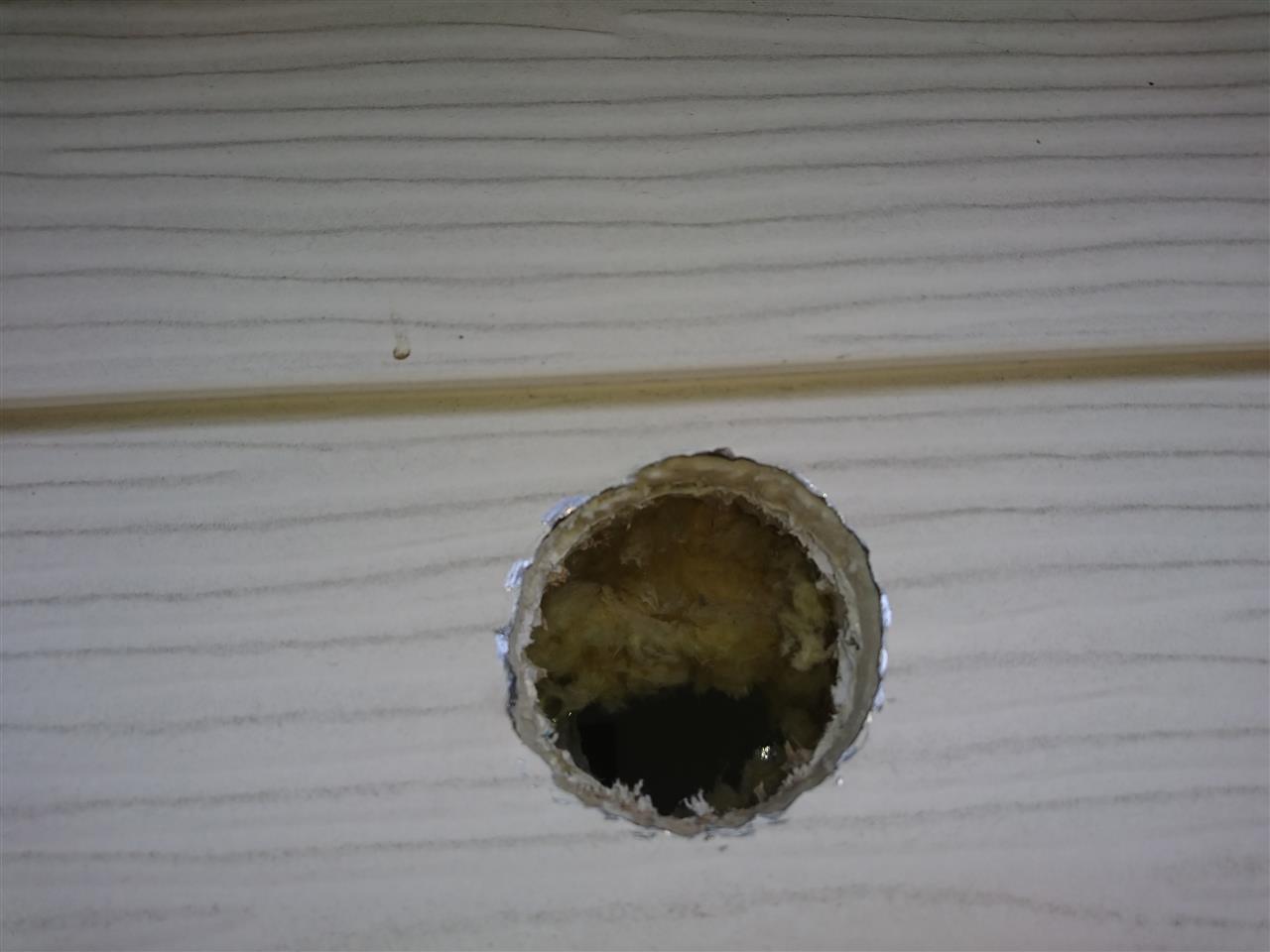

なんとか貫通できました。

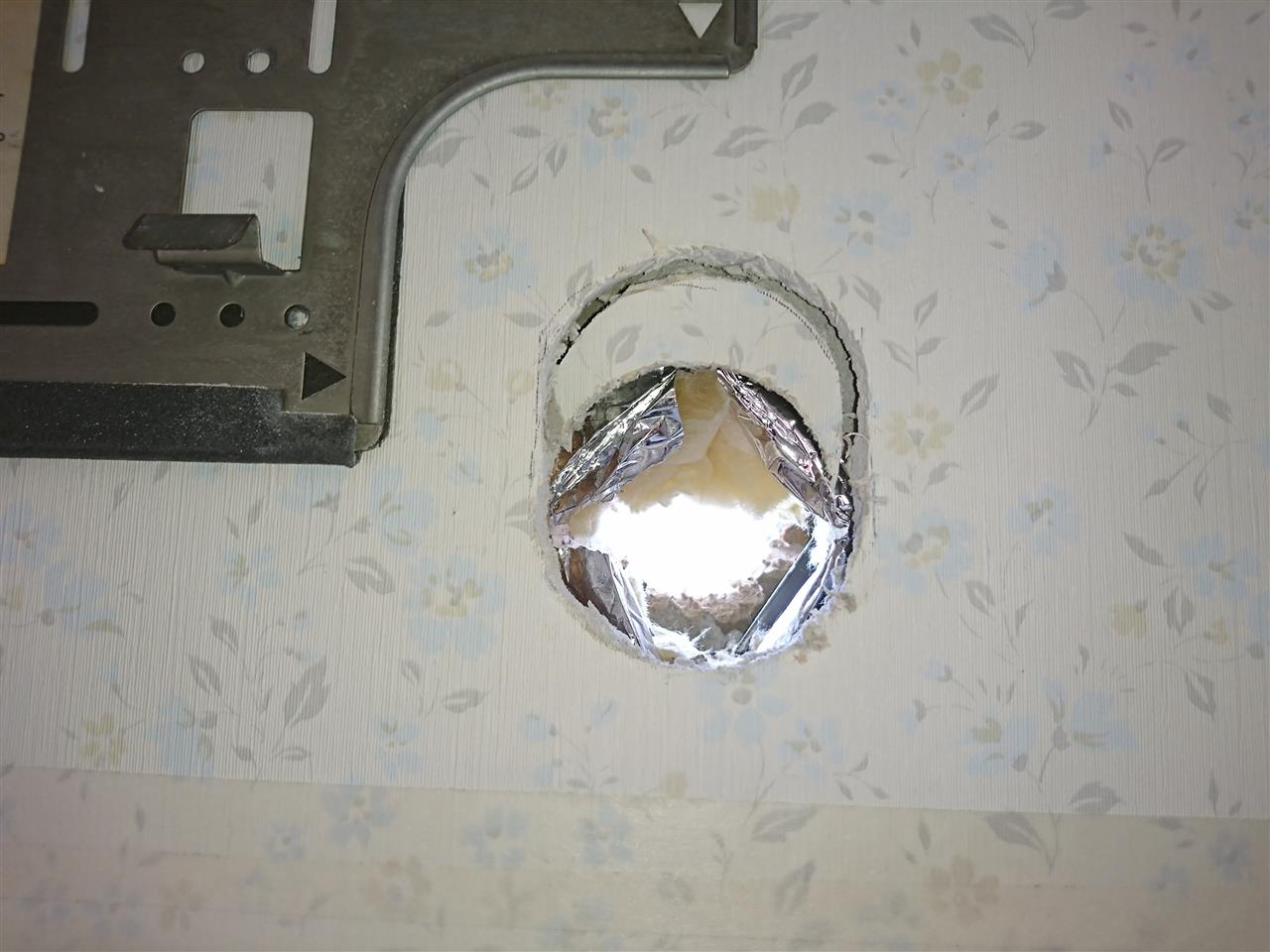

室内側はカッターで２０ｍｍ上に穴の拡大をします。
ドレンホースの水が出ていきやすいように、若干外に向けて下り勾配にします。


コーナンで買ってきたパイプ（１４０円なり）を入れて、隙間はパテでふさぎます。


外壁側もパテで埋めます。

西日を受けながらの作業は大変でした。（－－；
とりあえず今日はここまで。
ぼちぼちやろうと思います。
