クリエイトのタワーにあげているダイヤモンドの６バンドＧＰ　ＣＰ－６。

いろんなバンドに出られるのはいいんですが、ちょっと物足りなくなってきました。

それにタワーの一等地（トップ）につけてあるのでちょっと勿体ないなと。
とりあえず降ろして別の場所に設置したいと思います。

前回の休みでは撤去するべくタワーを見上げるとカラスが。


結構、いろんな鳥の止まり木にされて、タワーのまわりには大量に鳥糞を落とされてます。


食べてる木の実の種類によるんでしょうが、赤い鳥糞を落とされてます。orz

ただ、この日はタワーに登ったものの風が強くて作業を断念しました。


月曜日の休みにチャンス到来。
雨なし、風なしの絶好のコンディションです。

さっそくタワーに登ってＣＰ－６を解体していきます。


まずはタワー上で６本のラジアルを分解し、地上にロープで下します。


ちょうど子供たちが塾に行く時間帯だったので地上でロープを外してもらいました。



大助かりです。
子ども達がいなければ、何往復もしなければならないところでした。

さて、ＣＰ－６には「ハット」と呼ばれる部品があります。
容量冠の役割だと思いますが、これがラジアルの様に８本付いています。
無垢の丸棒ではなく中空のパイプ状なのですごくデリケート。
これも取り外しておかないと降ろす時に曲がりそうです。


取り外しにかかりましたが、１本固着してて持ってきた工具では取り外せませんでした。

まぁ、だいたいこんなもんですよねぇ。(ーー;)


しかたないので他のハットはアンテナ本体にビニルテープで巻きつけて、固着分はそのままに下ろしました。


なるべくぶつけないように降ろしましたが、


ハイ曲がった。



イレギュラーもありましたがとりあえず撤去できました。


ちなみにラジアルは鳥糞いっぱい。orz


しばらくＨＦの運用はお休みです。

エモトのローテータ１０２－ＬＢだいたい完成です。


さっそくコントローラをつないで動作チェックしてみます。

ローテータ本体の向きとコントローラの指示が合うように調整してやらないといけません。
ケーブルの長さや太さにによってポテンショメータからの抵抗値が変わってきますもんね。

取扱い説明書に従って調整してみます。

まずは、電源を入れる前には、

指針は、Ｓよりも左側に１～２ｍｍあることを確認。


電源を入れると指針は適当な場所に振れます。


そこから左廻しボタンを押して、指針がＳになる位置で止めます。


とりあえずローテータ本体側でゼロ点を合わせました。
スプレーのノズルの先でセット(^^;)


そして、ローテータを右廻ししていき、、、、


１回転したところでストップ。


コントローラの指針はＳに合ってない。



そこでコントローラ裏側のボリュームでＳに合うよう調整。
これで終了。
ちゃんとイケてるみたいです。

実際にはタワーの上に登ったり降りたりで大変なんですが。(^_^;)

これでひとまずエモテータ１０２－ＬＢ完成です。

今日は休みです。
アンテナ整備をしたいところですが、風が強いのでできません。orz

さて、ちょっと放置していたエモトのローテータをイジります。

前回は端子カバーの防水パッキンを作ろうとして失敗しましたが、今日はそのリベンジです。


コーナンでゴム板を買ってきました。
１５０×１５０ｍｍ、厚さ１ｍｍで１０７円なり。


古いパッキンを型紙にして今回は２ｍｍほど大きく取りました。


ハナクソボンドをつけて、圧着します。


しばらくして取り外し。
大丈夫そうです、今回はうまくいきました。（＾＾


取付ネジが脱落しないようにスナップリング取付で完成です。

まずはＬ型の金具を取り付けました。


コンソールにタッピングスクユーでねじ込んだのですが、ひょっとしたら内部でワイヤーハーネスなどを傷つけてしまってないか心配になりました。
カバーを外して目視確認。(^_^;)


特に問題も無くスクリューの先端が見えていました。
ただちょっと逸れていたらスチールフレームに当たって往生するところでした。

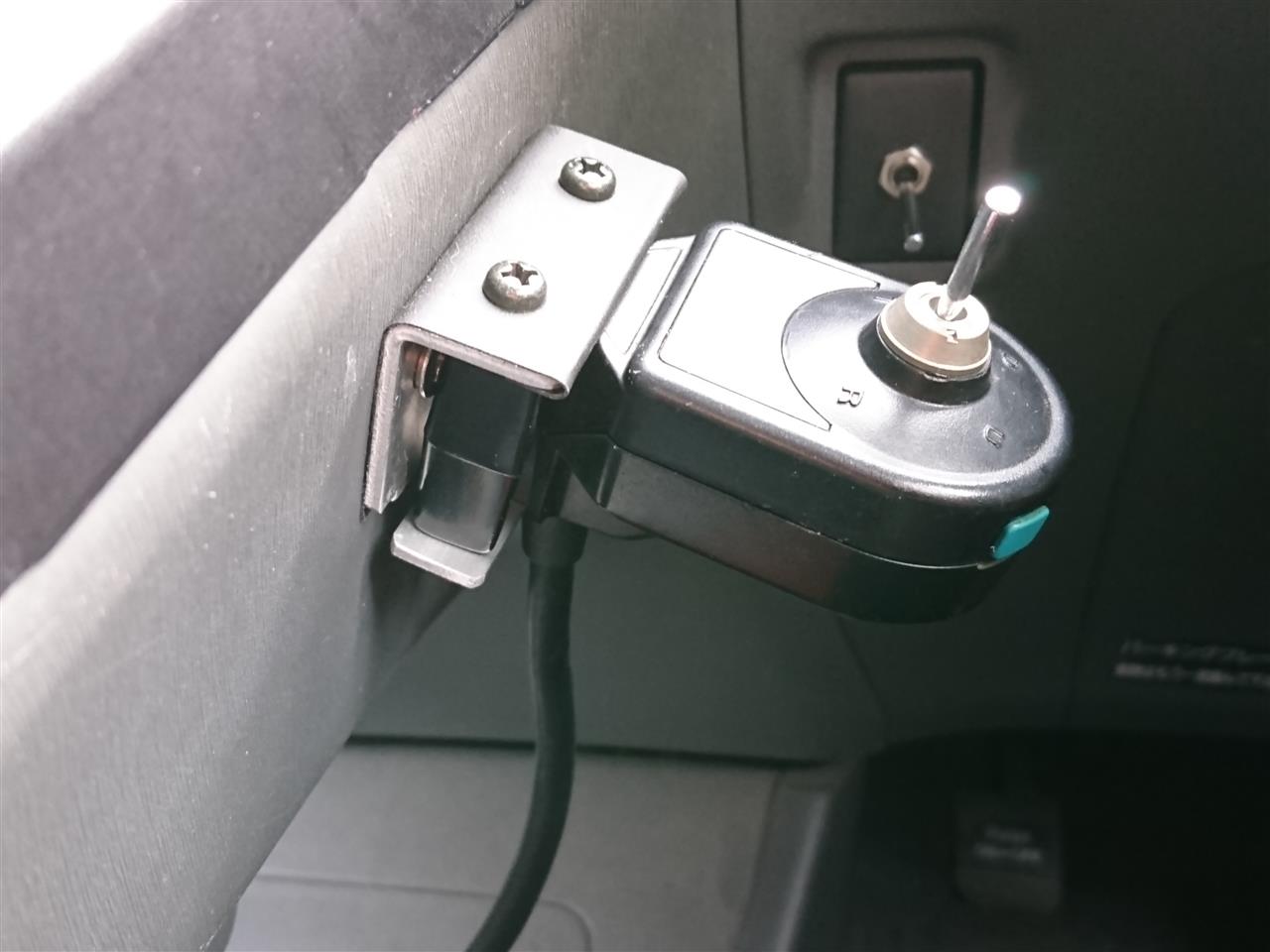

スイッチの取り付けができました。

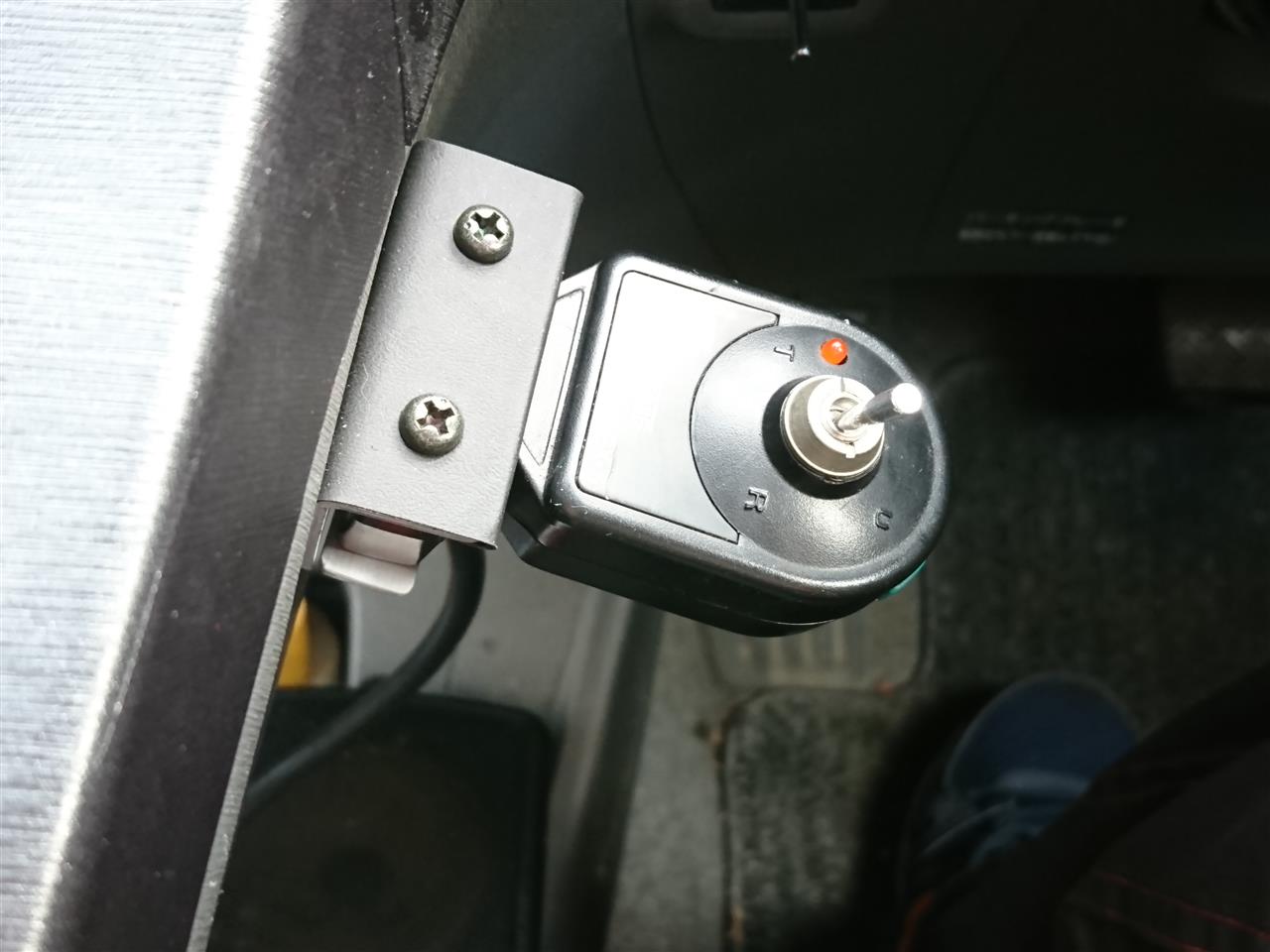

スイッチ取付できました。
結構、カッチリ取付できています。
（奥に見えるトグルスイッチは以前使用していた無線機のＰＴＴです）


アドニスのマイク完成です。(^_^)
これでモービル走行中も安全に運用することができます。

アドニスマイクはいままで使ったことがないのですが、、、


ネットなどで調べると、シフトレバーなどに輪ゴムを使ってこんな風に固定するようです。
プリウスはシフトレバーがジョイスティックタイプなのでこんな取り付けはできません。

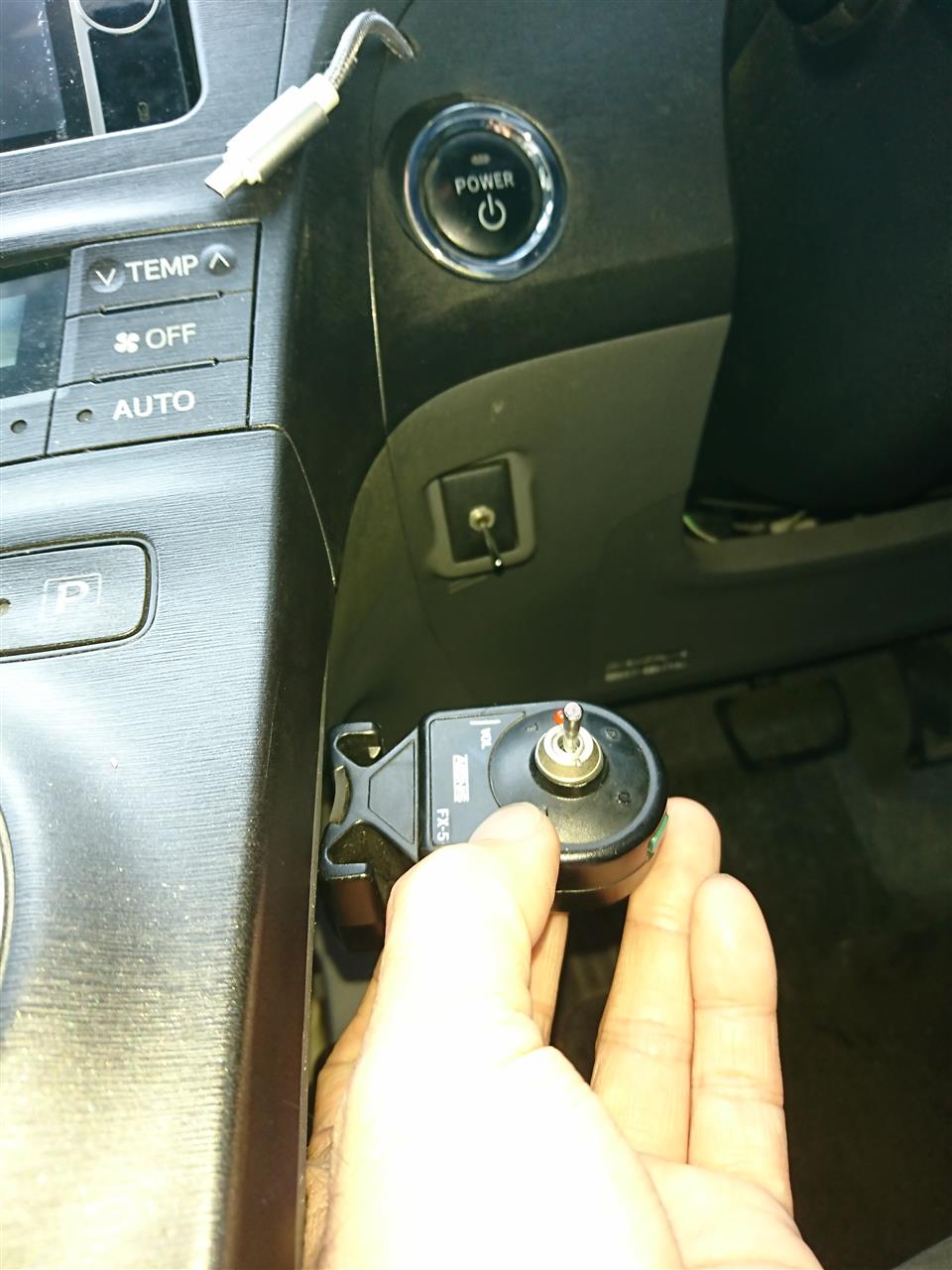

現車でスイッチの取付位置を検討しました。

足が当たらない、すぐにＯＮ－ＯＦＦできる。誤って操作することがない。
なんて事を考えながら検討すると、最終的にこの辺に取付することに決まりました。

さて、どうやって取付よう！？


ジャンク箱を漁ると、アルミのヒートシンク発見。
これを活用します。

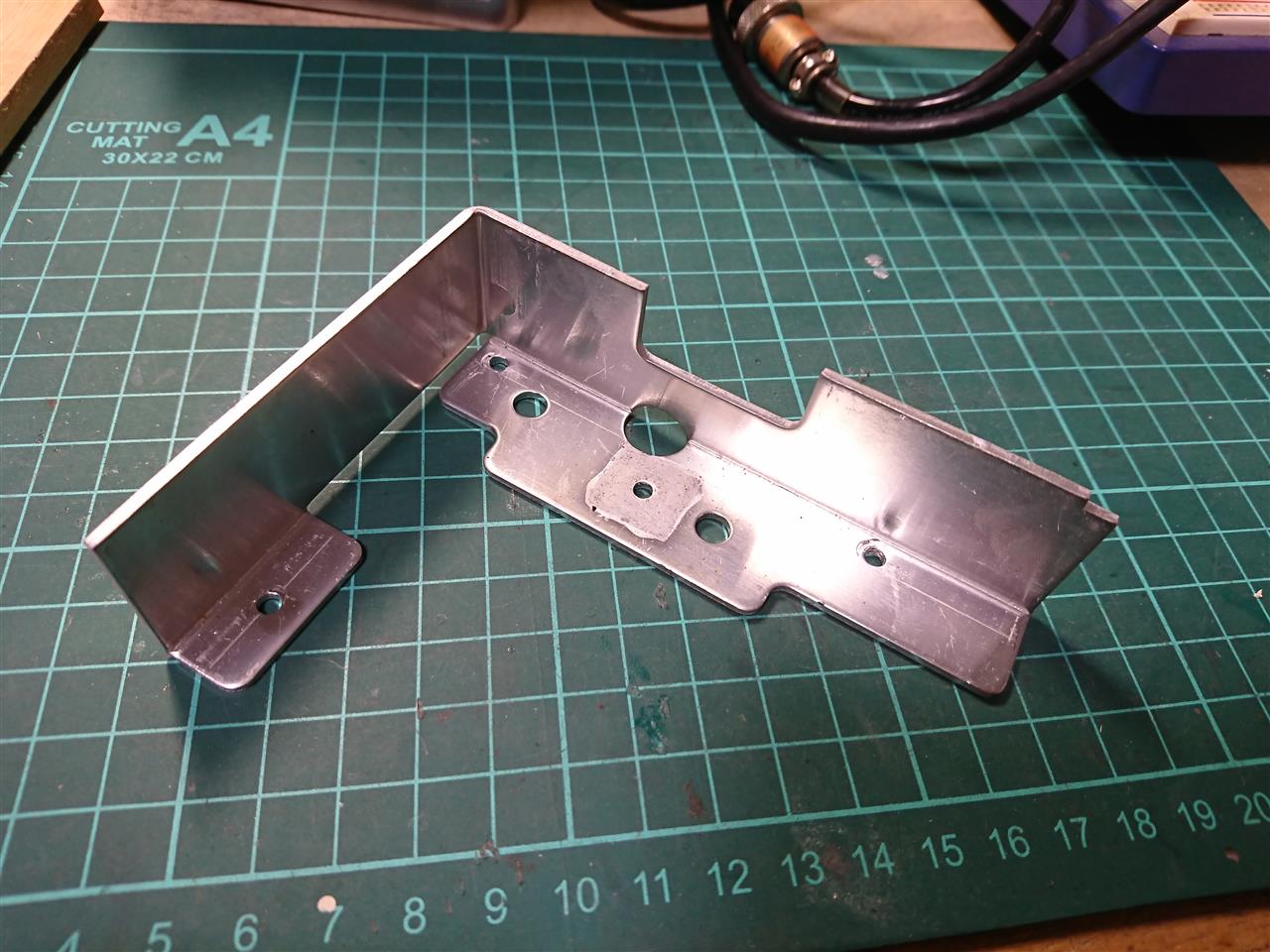

切り出して、穴あけして、ステーの完成。

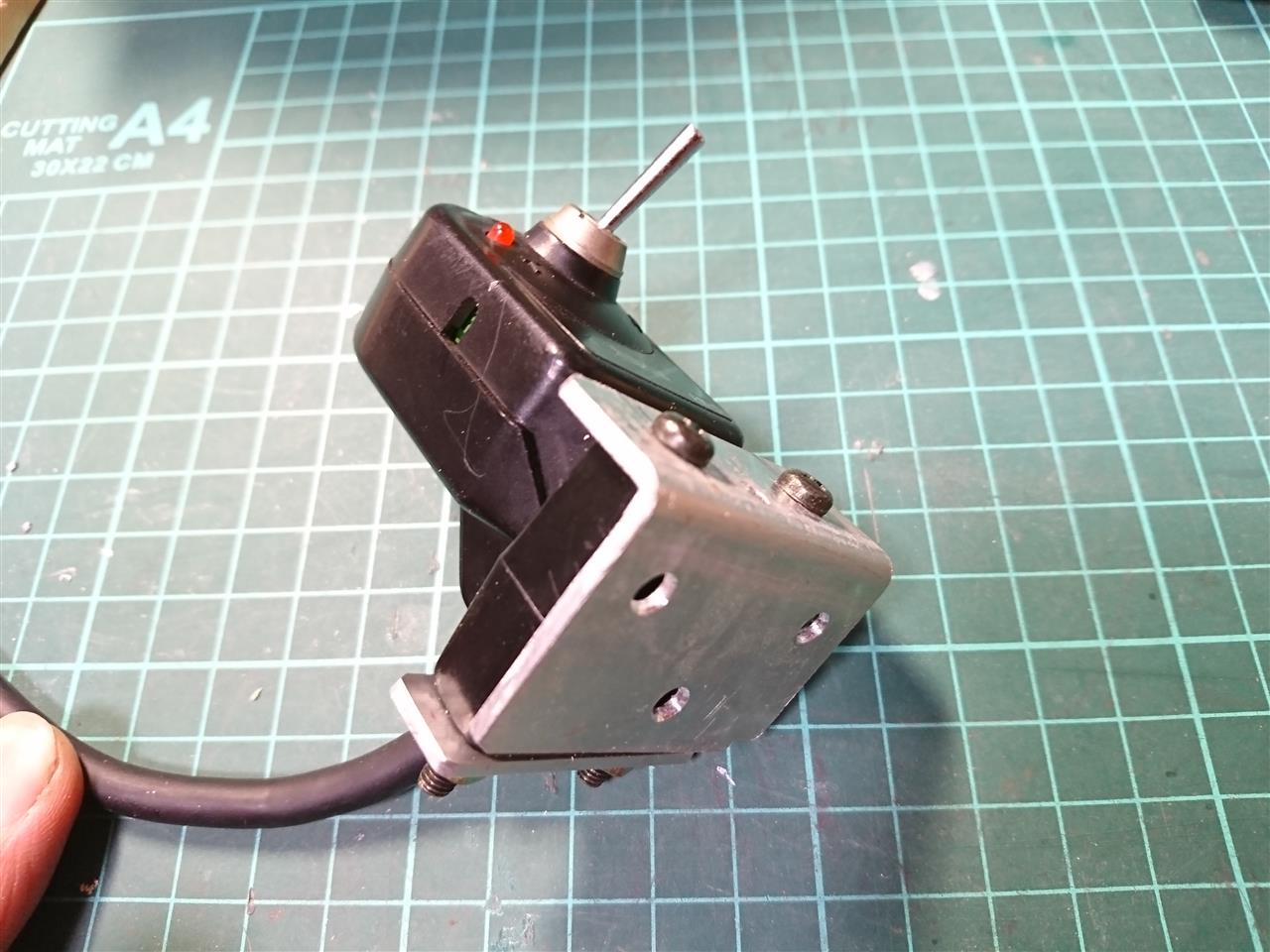

思ったように取り付けできるかな？

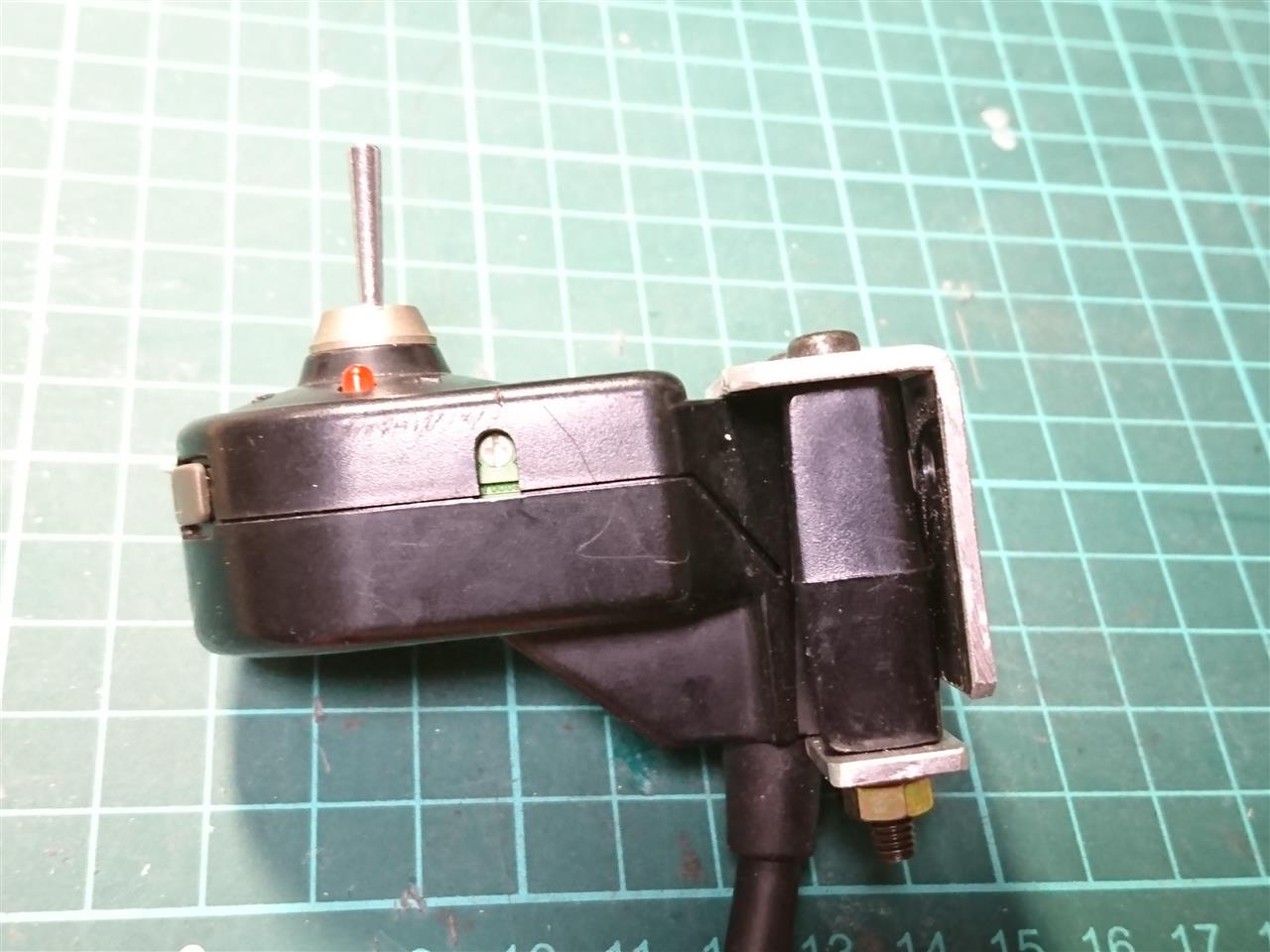

思った通りにうまくいきました。


この３か所の取付穴でスクリューをネジ込んで固定します。

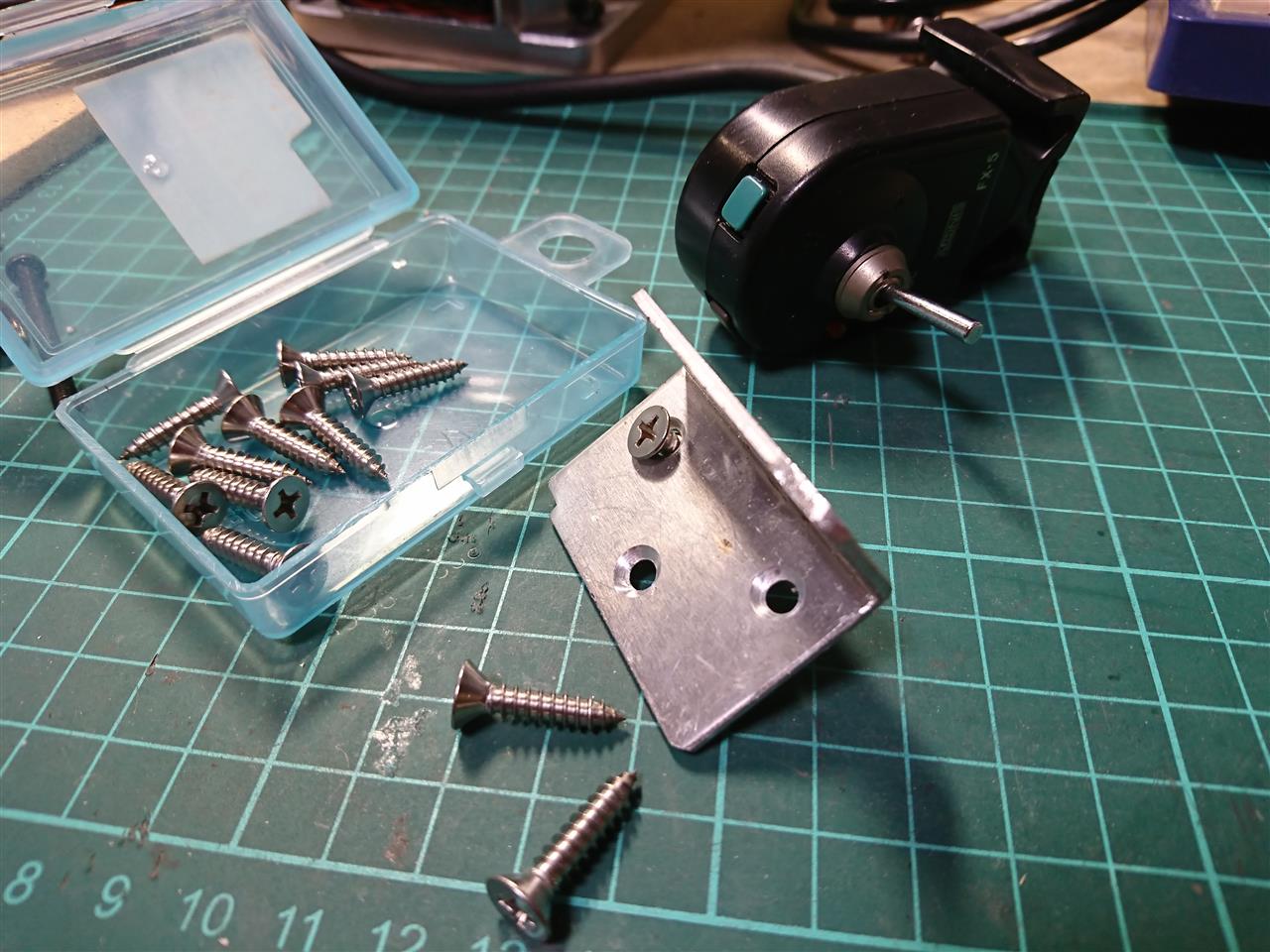

ネジは皿ネジ、豪華にステンレス製。
定番のＤＡＩＳＯ製です。

アルミの素地のままでもいいかとも思いましたが、加工時に表面を傷つけてしまったことと、周りの色が黒系なのでやっぱり化粧はしておきたいところです。

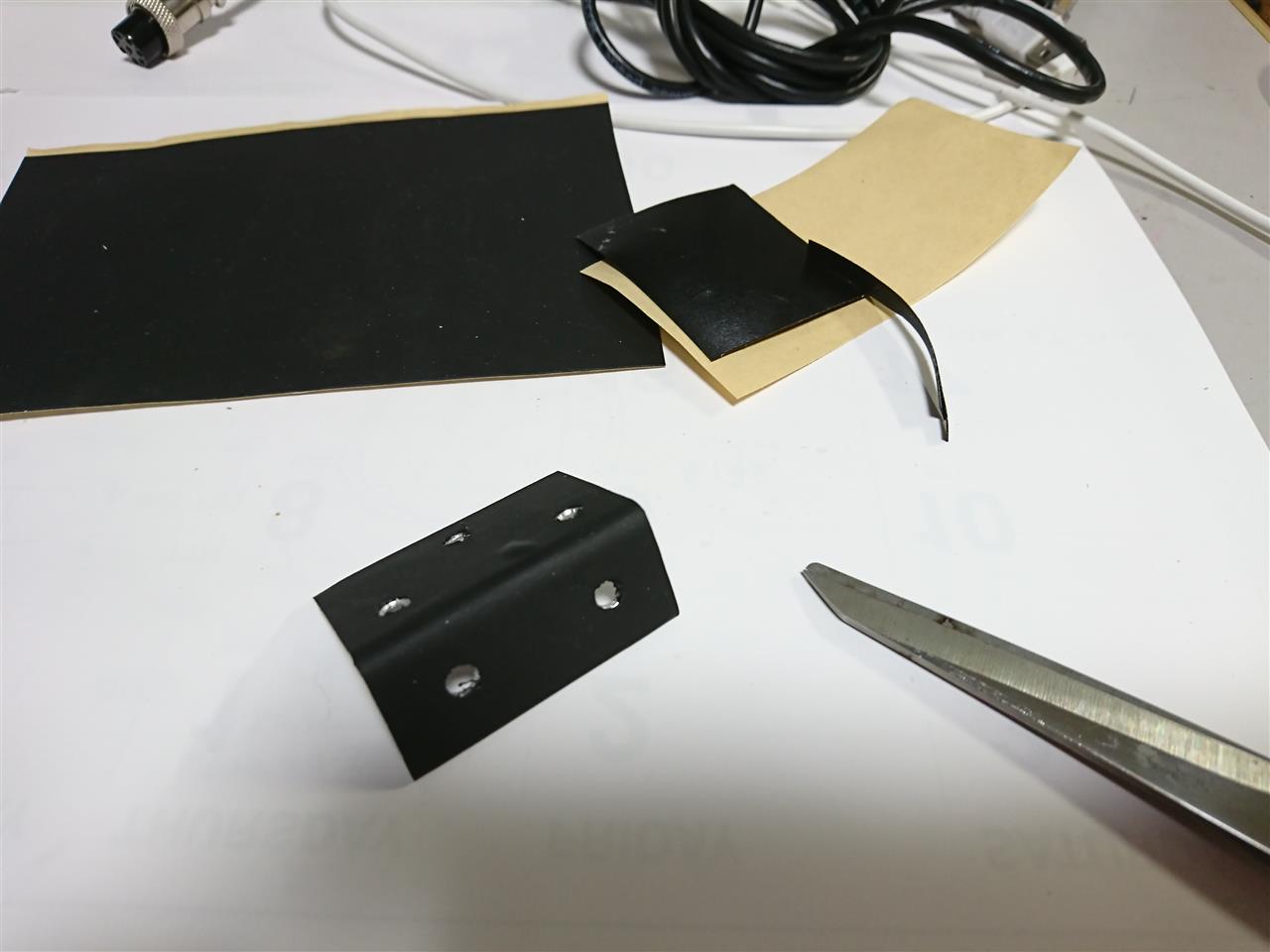

塗装も考えましたが、乾くまでに時間がかかり手間もかかるので、お手軽に硬質ビニルテープ（黒色）を巻くことにしました。
なかなかいい感じに仕上がりました。
