昨日の日記の続きです。

アドニスのモービルマイクですが、無線機とつなげるケーブルが必要です。

インターネットでアイコムマイクのピンアサインとアドニスマイクのピンアサインを調べました。そして、ジャンクの配線を使ってケーブルを作ってみたけど送信と変調はうまく動きましたが、周波数のアップダウンがうまくコントロールできませんでした。

どこか配線の接続がダメみたい。

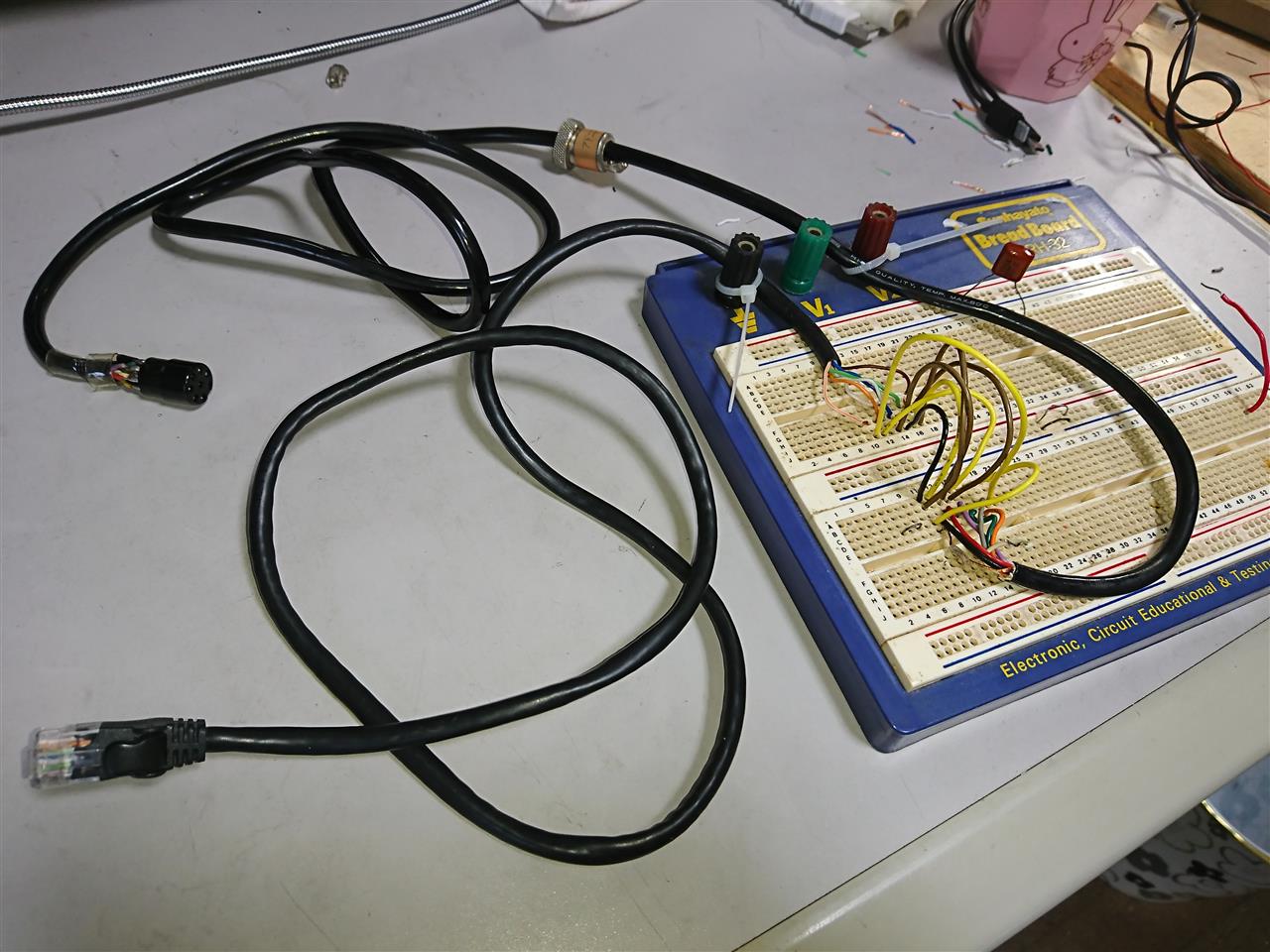

ハンダ付けを都度やり直すのはめんどうなのでブレッドボードで配線を簡単に変えられるようにしました。

その結果、配線のいい組合せが分かりました。


コレ

ケンウッドではＵＰとＤＯＷＮの信号線が分かれていましたが、アイコムでは４７０Ωの抵抗で電圧を変えてコントロールしているようです。

それではちゃんとした配線の製作にかかりましょうか。
無線機側はモジュラー８Ｐ、アドニスマイクはマイクコネクタ８Ｐです。

モジュラーをカシメする圧着端子を持っていないのでハードオフで３００円のＬＡＮケーブルを買ってきました。これを利用すれば圧着の必要がありません。
８ピンのマイクコネクタはたくさん持ってます。


ＬＡＮケーブルを切断して、それにマイクコネクタを取り付けます。


ぜんぶハンダ付けが終わりました。


マイクコネクタのハウジングが金属なので誤ってショートしないように熱収縮テープで絶縁します。


ライターであぶりました。


完成です。ローコストで製作することができました。

今朝、シャックに来たらハンダごてが点きっぱなしでした。orz
昨晩、ハンダごてを使ってから切り忘れていたようです。

「火事にならなくて済んでよかった～」というのと、「コテ先の寿命が縮んだか」と両方の思いが。

過去にも３日ほど点けっぱなしということがあって、何か対策をしておかないといけないなと思っていました。

ＯＭさんによると、使い終わったらコンセントから抜いて吊っておくようにしているとのことで、ナルホドと思いましたが、４Ｓができない私にはコレは難しい。(^^;)
巷では４Ｓに「躾」がプラスされて５Ｓと言われるようですが、シャックは自分だけの城なので好きなように散らかしておきたいというのが本音です。

とはいえ、家を燃やしてもいけないのでフェイルセーフは必要。
さて、今日は時間もあるし、ハンダごてタイマーを作りましょうか。

ハンダごてタイマーと言っても、電子的なものでなく、お手軽にアナログなゼンマイを使ったタイマーです。


使う部品はコレ

昨年、ハロゲンヒータが壊れてその時にタイマーを取っていました。
それと、キッチンの食器棚についてあった炊飯器用の一口コンセント。
全てジャンクの活用です。


ハロゲンヒータは８００Ｗでしたのではんだゴテには十分すぎます。
ゼンマイの音も割と静かで、ほとんど聞こえません。洗濯機のようなジージーと言う音はしません。


工作机ではんだゴテを使う場所は決まっています。
タイマーを付ける場所はこの辺かな？とマーキング。


タイマーの取り付けのためにちょっと穴を開けます。
ドリル攻撃。


机の裏から配線を通してタイマーに接続します。
熱収縮チューブを縮めるためにヘアドライヤーではちょっと火力が足りません。
工業用のドライヤーを持ってないのでライターで炙りました。


コンセントを付けました。


文字盤はシングルＣＤを貼り付けました。
ちょうどいいサイズで無加工で貼り付けできました。

タイマーは最大で何時間ぐらいＯＮしてたっけ！？
はんだゴテの代わりに無線機でもつなげて切れるまでの時間をはかってみましょうかね。

今日は休みです。
雨も降っている事なのでシャックで工作します。

マイクのステーを作ります。


１ｍｍほどの金属プレートがあったので曲げ加工します。

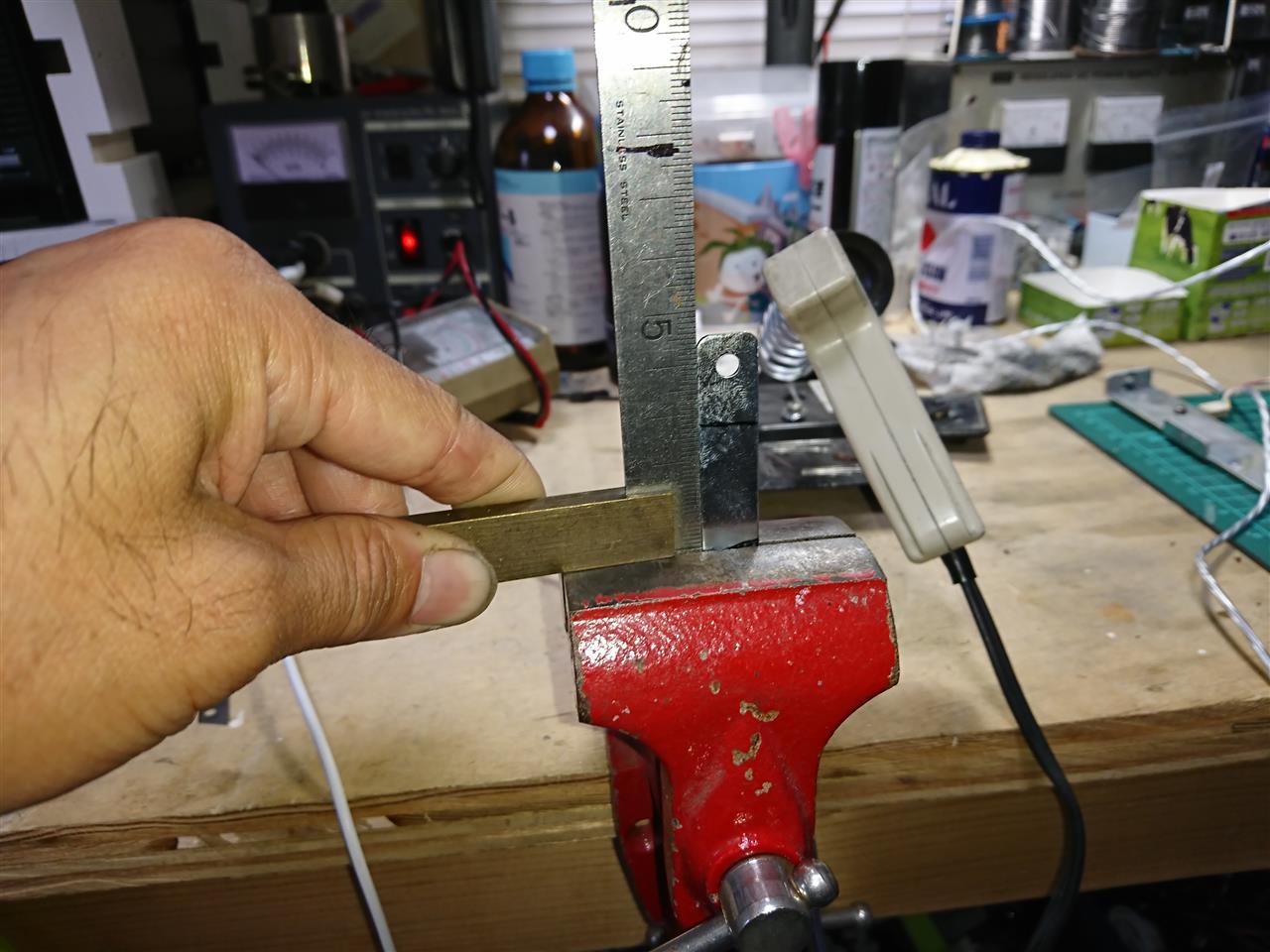

バイスにセットして、スコヤで直角を出してエイヤで曲げます。


バイスで掴んでいても、どうしてもＲが出てしまって直角に曲げられないんですよね。
この辺はいろいろ駆使して叩いて整形します。



とりあえずできました。



タイラップで固定。

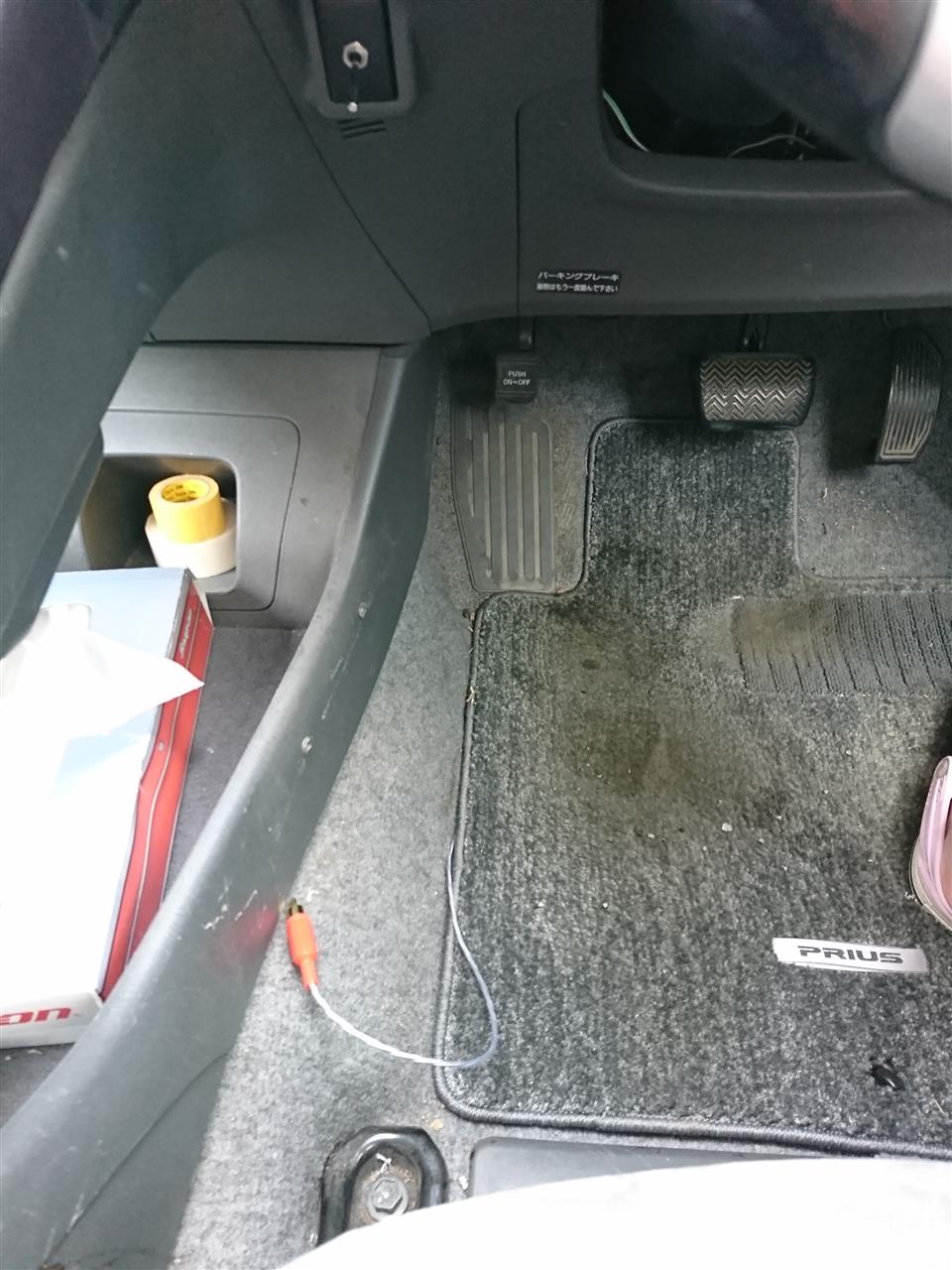

雨の降る中、車まで行って取り付けました。

タッピングビスで取付け。

左側のＵＳＢは前の無線機で使っていたマイク端子です。
ピラーガーニッシュに穴を開けてタイラップで縛っていたので見栄えはいいですが、かなり手間がかかりました。


プリウスはカーテンシールドエアバッグが付いているのでこの辺の加工はご法度ですが、自己責任ということで。


マイクを付けました。いい感じ。


配線は２ｍもあれば大丈夫かな？と思っていましたが、ちょっと短い感じですね。

車にＩＤ－５１００を付けていますが、今はハンドマイクで運用しています。


ハンドマイクは道交法上問題ないようですが、なるべくならフレキのマイクで安全に運転したい。


かなり前にアドニスのモービル用マイクスイッチＦＸ－５を入手していました。
これを活用できないかトライしてみます。

このＦＸ－５はスイッチ部分だけなので、他にマイク部分と無線機との接続ケーブルが必要です。

シャックの中を見渡すと適当な配線がありました。

ダイソーのＵＳＢ延長ケーブル。
長さも２ｍぐらいあり、見た目もオシャレなのでＦＢです。
ＲＣＡのピンプラグを付けて接続しました。
ＲＣＡは手持ちで赤しかなかったので仕方なし。黒か白があれば良かったなぁ。

マイクは以前使っていた自作のダイソーフレキＥＣＭマイクを使います。

ＵＳＢを差し込むとちょっとグラグラします。


コネクタが動かないように２液混合エポキシで隙間を充填します。


とりあえずマイク部分は完成です。


車に当てがってみます。
この辺かな～？

固定方法も要検討ですね。

今日は休みでした。

エモトのローテータのベアリングボールを組みました。


手がグリスでネチョネチョになりながらベアリングボールを押し込みます。
なんとか全部押し込みました。
ここまできたら完成間近。


ボルト４本でケースを閉じます。
錆に強いステンレス製を奢ります。

・・・が、手持ちでちょうどいい長さのボルトがありません。

レストアするときにはことごとくボルトがへし折れたのでオリジナルのボルトは残ってないしスチール製だったし。


なんとか合う長さのボルト３つ見つけてとりあえず組みました。
形にはなりました。(^_^)

お次は端子カバーのゴムパッキンを作ります。
ゴム板があったよなと、探し出しました。


右のオリジナルをお手本に作っていきます。


マークしてカッターナイフで切り出します。
ゴムなので加工も容易。


滅多に使わないダイソー製のポンチも活躍しました。


似たものが完成。


ゴムパッキンは端子カバーに接着剤で貼り付けられています。
こんな時にはハナクソボンド、コニシのＧ１７
ハナクソと言っても手に付いたり、失敗して乾く前に剥がしたりしなければハナクソじゃないんですよねー。

カバー、ゴムパッキンの両方にボンドを塗布。
しばらく乾かしてからの貼り付け。
強く密着させる。


実際に使う状態にしてゴムパッキンを押さえつけました。


ワオ！
塗装がペリっと剥がれた。喰い付き悪かった。


気になってちょっと端子カバーを外してみると、側面のシールが悪そう。
赤丸部分。

そういえば、縮こまったオリジナルのゴムを型紙として作ったパッキンだから小さくなって当然か。orz
これでは屋外設置の時に雨が入ってきそうなのでやり直しです。


接着剤が固まる前に剥ぎ取り、ハナクソを作りました。(>_<)
