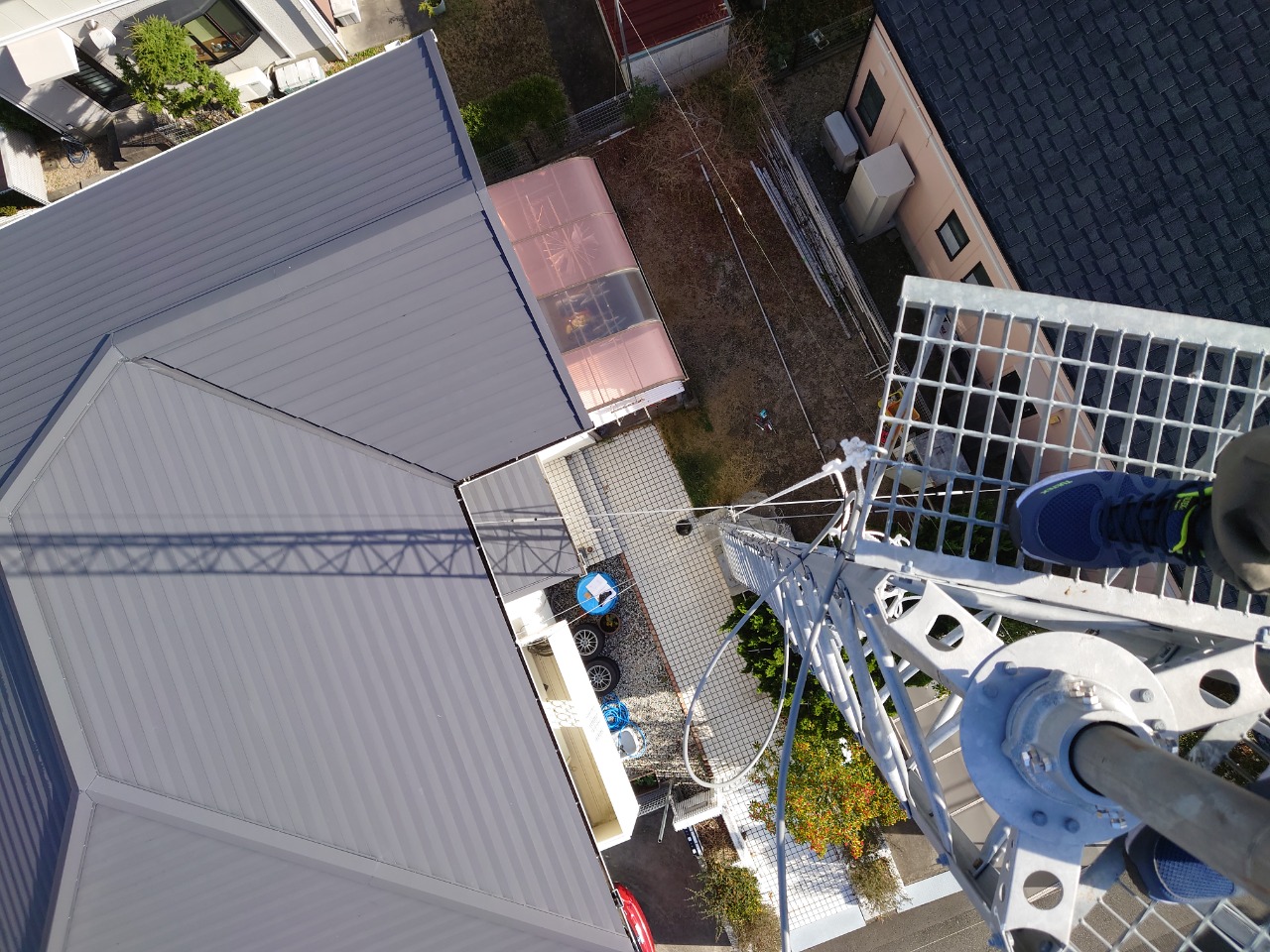

それではタワートップからアンテナを引っ張り上げます。


よいしょよいしょ、ロープを引っ張って、、、


家のひさしとか、３．５ＭＨｚのツエップのワイヤーに引っかかりながらも引っ張り上げます。

ロープを離したら大変なので慎重に行いました。


ステージにブームが到着！！疲れた～。
もう、腕がパンパンです。

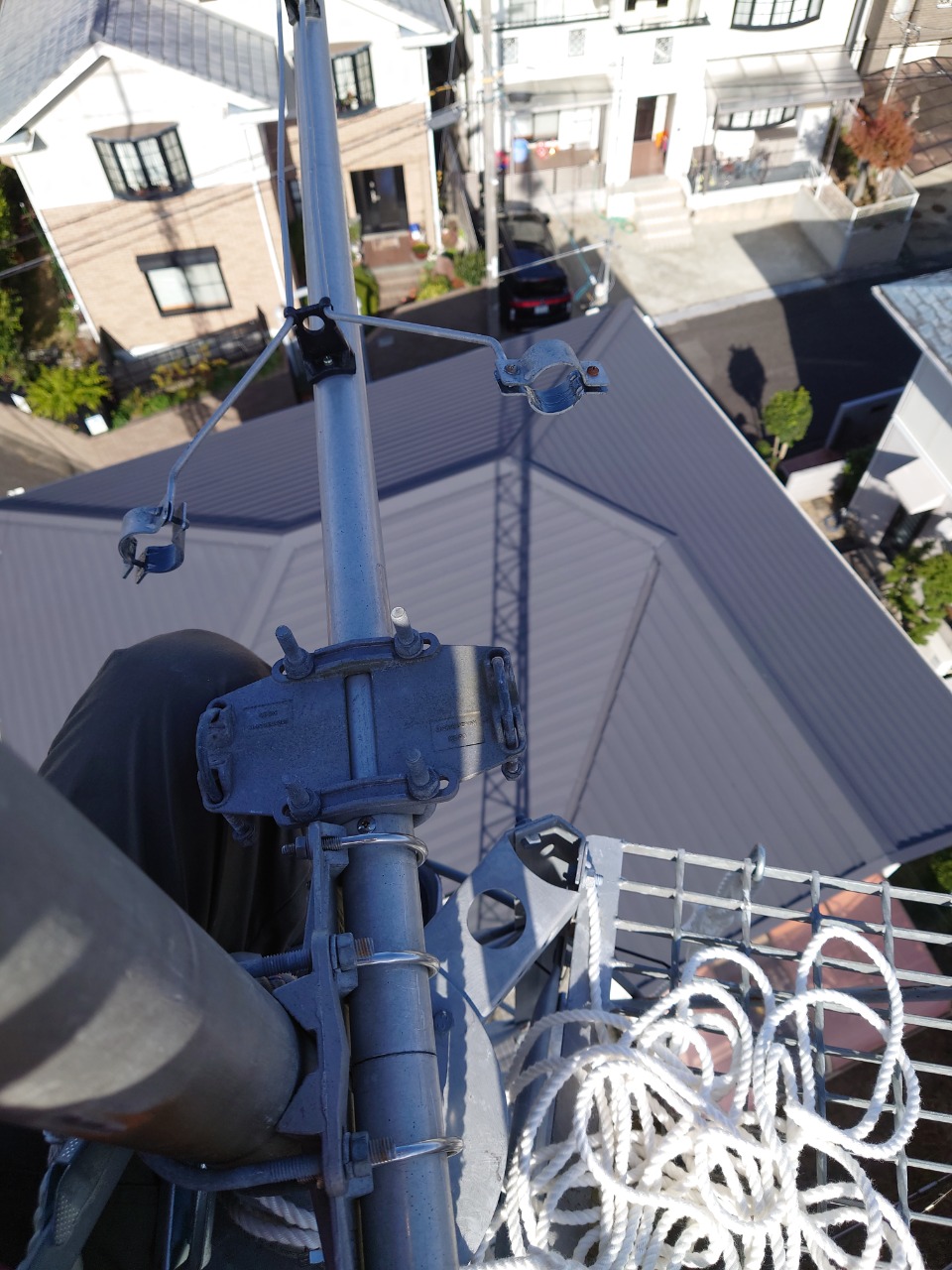

しばらくこのまま小休止してからマストに仮付けしました。


午前の作業は終了。
昼からは放射器と同軸ケーブルの接続です。

庭が狭いので制約が多く、アンテナを設置する手順を考えました。

１、ブームをタワーから吊るす
２、導波器取付け
３、反射器取付け
４、タワートップにアンテナ引き上げ
５、マストに固定
６、放射器取付け
７、その他もろもろ

アタマの中では作業工程が組みあがりました。
では安全作業でいきます。

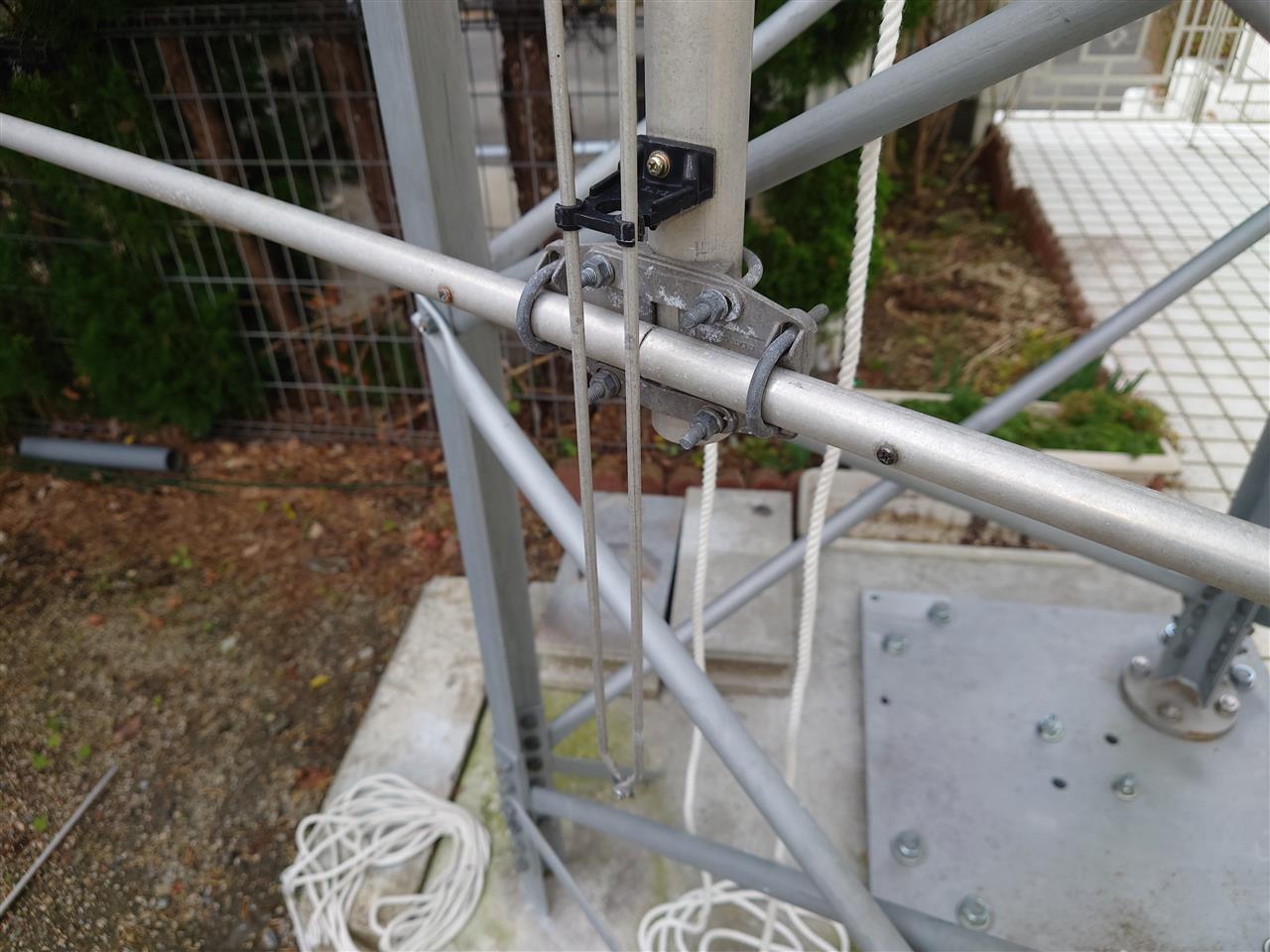

マストを宙吊りにして導波器を取付けました。


タワーの中段より反射器を取付けました。
前回、必要以上のトルクで締め付けてたらしくパイプがへしゃげています。(^_^;)


導波器、反射器ともブームに対して水平に取付けたつもりですが、こうやって見ると平行がでていないですね。


登ったり降りたり、繰り返して微調整。


なんとか導波器と反射器の平行が出た感じです。
それでは引っ張り上げましょうか。

今日は休みです。

１年前にクリエイトのタワーが完成したものの、垂直系のアンテナしか設置していませんでした。
天気もいいので、そろそろＨＦのビームアンテナを上げようかと重い腰をあげてみます。


アンテナは、ＫＤＸさんにもらったクリエイト２１８Ｂｊｒ
７、２１、２８ＭＨｚの３エレ（７ＭＨｚはロータリーダイポール）
クリエイトの前に建てていたワカマツのタワーに付けていたやつです。


長く家の裏に放置していました。


庭に運んで各部チェック。


一応、接続部はワイヤブラシで磨いてからテナメイトを塗っておきました。


給電部もメンテナンス。

グリスも先に塗っておきました。



導波器は赤色にペイントされています。
