今月末に、アマチュア無線の初心者のための講座を開講予定です。

免許をとったものの交信の仕方がわからないという人向けの講習で、すでに何名かの方が申し込みをしてくれています。
去年に実施する予定でしたが、コロナの関係で延期されていました。

講座では免許の無い人もいるため、特定小電力トランシーバを使って交信の実習を行う予定です。

巷ではライセンスフリーラジオなんて呼ばれていて特小で交信を楽しむ人もいるそうです。
アマチュア無線をやっているＯＭさんも、あえてＱＲＰな特小でＤＸに挑戦してるんだとか。
私は今のところアマチュア無線で十分なのでそこまで守備範囲を広げられていません。(^^；

ただ、手持ちで特小のジャンクがあるのでこれを使って受信機が作れないか、、、、
講習の時に受信機として活用できれば交信せずに待機している人も交信をワッチでき飽きないのでは、、、、

ということで、長時間待ち受け、スピーカをガンガン鳴らせる受信機を作ってみたいと思います。

収める筐体、スピーカ、ＡＦアンプ、電池ボックスなどいろいろ考えないといけないことがあります。
講習の日程も決まってるし、簡単に作れないかと思っていたところ、たまたまハードオフにて見つけたスピーカアンプが良さそうなので、これを活用することにしました。



Ｐａｎａｓｏｎｉｃ　ＡＣＴＩＶＥ　ＳＰＥＡＫＥＲ　ＳＹＳＴＥＭ
ＲＰ－ＳＰ８０　ジャンク　３００円なり

ジャンクなのでアンプが生きてるか死んでるかわかりませんが、ダメもとで購入。

単２電池が４本入って６Ｖで動きます。


とりあえず、無線機のＡＦをつないで動作チェック。
きちんと動いているようです。


中を開けてみました。
十分、特小の基板を組み込むスペースはありそうです。

アンテナの工作と電源の確保、周波数を変更するディップスイッチを組み込みします。


肝心の受信部となる特小はコレ

アルインコのＤＪ－ＰＸ２Ｃ
マイク端子が基板より剥離して使用不可能になったジャンクです。

簡単な修理でしょうが、修理をしようにも筐体を開けた時点で技適が無くなり、保証を受ける必要があるためコスト的にジャンク確定の個体です。

アマチュア用の機器と違ってその辺キビシイですね。


Ｙ型のドライバーで分解。

ジャンクの有効活用で遊ばせていただきます！

ちょっと前にモービル用のＨＦトランシーバＴＳ－４８０を修理に出していました。

修理依頼の内容は、
・サブのダイヤル不良（ロータリエンコーダが飛んで飛んでするため交換）
・パワーの出力表示が１００Ｗを示す時がある（５０Ｗに改造しているのに）
・バックアップ電池交換
・送信受信点検


サブのダイヤルがダメなので周波数を変えるときにメインのダイヤルをかなり回さないといけません。また、マイクゲインや送信電力の調整も気まぐれで数値が変わるので狙った値にするのに一苦労します。

それと、私の無線機はＴＳ－４８０ＳＡＴ（１００Ｗ機）なので移動で使えるよう５０Ｗに改造してあります。しかし時折、確認すると送信出力が１００Ｗ表示になっていたりしていました。
１００Ｗ表示の時にパワー計をつないで測定していないので実際に出ていたかは不明ですが・・・。

修理のついでにバックアップ電池も取り替えてもらおうとお願いしていましたが、ＴＳ－４８０にはバックアップ電池は内蔵されてないようです。


ということで、無線機が修理から帰ってきました。

修理に出す前はだいぶ汚れていましたが、キレイにクリーニングしてくれています。
ケンウッドのサービスセンターで清掃してくれたのか、ハムショップでしてくれたのかわかりませんが本当にありがたいですね。

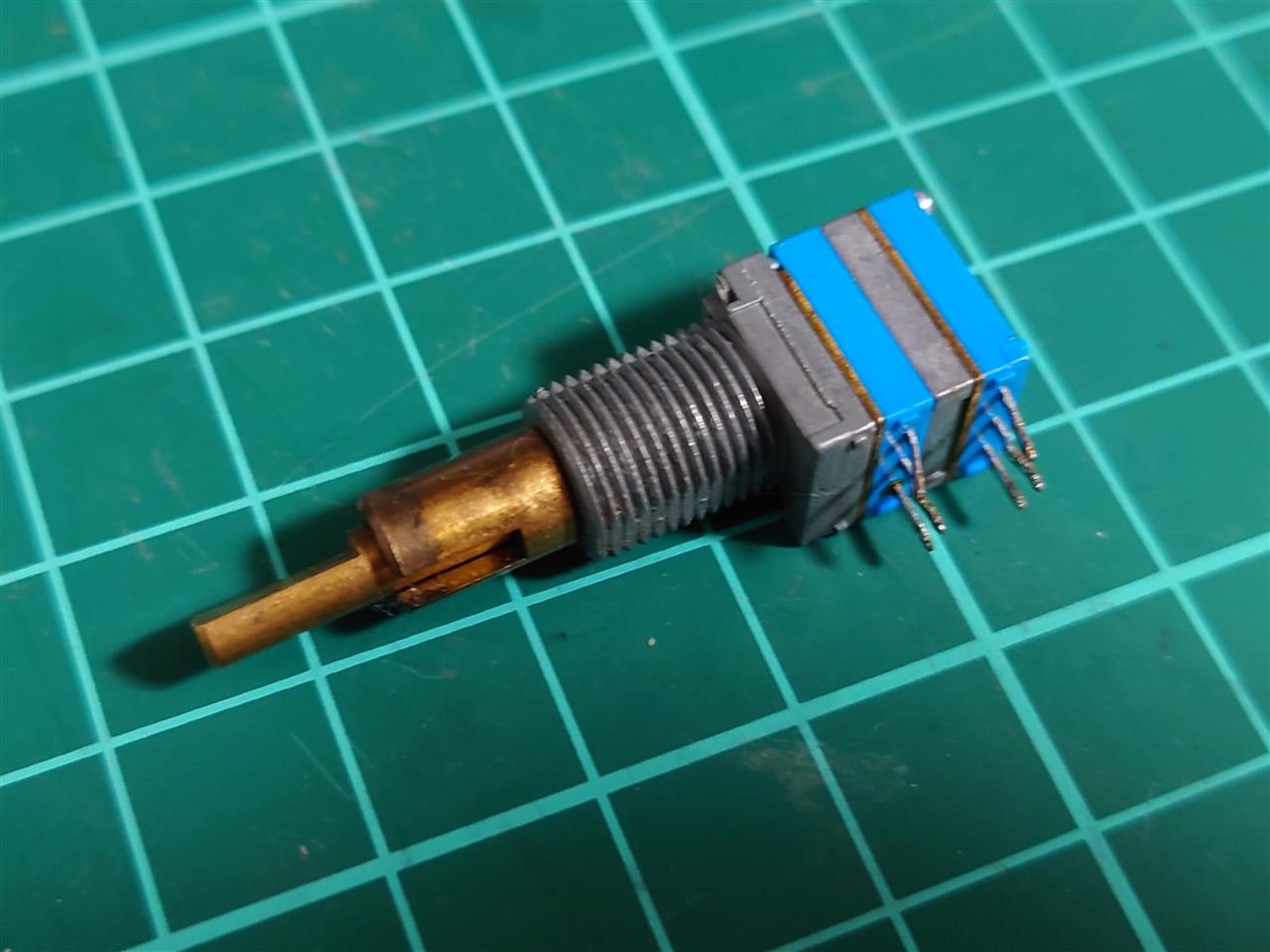

取り換えた部品も返却してくれました。
よく壊れますよね、この部品。


私は無線機を修理に出すのは初めてのこと。
「修理に出すと受信改造していたのが元に戻された」とかよく聞きます。

とりあえず、いったん中を確認してみます。

シールドを開けると、

赤丸のジャンパを切ったのが送信出力低減部分
ちゃんとそのままの状態で戻ってきました。

今回の不具合、振動でショートしたのかと思いましたが、十分間隙が開いており問題なさそう。
それに１００Ｗ表示になっていたのは毎回ではなく、気まぐれで発生なので制御系の異常かと思われます。


電源ケーブルの端子はみすぼらしかったので、ハムショップの方がサービスで新しい端子を付けてくれました。
ありがとうございます。(^^

アンテナをつないで各バンドをワッチ
よく聞こえてきます。

やっぱりオートチューナ付きの無線機は便利だなと実感。

送信出力の表示もいまのところ正常値です。

しばらくシャック内でＢＧＭ代わりに使ってみようと思います。

私の持っている数少ない新スプリアス機、ＩＤ－５１


最近はＦＯＸハンティングの時にしか使っていません。
Ｄ－ＳＴＡＲも使える無線機ですが、恥ずかしながら全く活用できておりません。
もったいない話です。(^^；

そんなＩＤ－５１ですが、最近、電源ボタンを押してＯＦＦにしようとしても、

この画面のままフリーズ・・・・
色んなボタンを押してもウンともスンとも


バッテリパックを外さないと電源が切れません。orz


知り合いのＯＭより、リセットをしてみてはどうかとアドバイスをいただきました。

とりあえず試してみます！！

取扱説明書を見ながら、

「その他」から「リセット」


パーシャルリセットとオールリセットがあるようです。

今回は軽くパーシャルリセットから。
パーシャルリセットではレピータリストやコールサインデータなどは保持されるようです。


パーシャルリセットしますか？
はい／いいえ

しばらくこの画面が表示されましたが、しばらくして初期画面に戻りました。

では、ドキドキ、
電源ＯＦＦしてみます。


電源ＯＦＦできました。(^^　よかった。

Ｄ－ＳＴＡＲのコールサインも保持されているようです。
最近のマイコンが内蔵されたリグはとりあえず不具合があればリセットですね。





・・・・・・と、思ったのが、５月１３日の話。


治ったものだと思っていましたが、、、、


本日、ＩＤ－５１を使うことがありました。
使ったあと、電源を切ろうとしたらまたもや切れない。orz

今度はオールリセットを試してみたいと思います。
オールリセットの場合は各種データがリセットされるようなので、ＳＤカードにデータを移行しないといけないみたい。
とりあえず電子版の取扱説明書を読んでみます。

今日はお休みでした。

雨が降っていたので一日中、お家の中で引きこもり。

工作して遊びましょう。


６芯のケーブルを物置から引っ張り出してきました。
ところどころ外皮が剥がれていますが、断線はしてなさそう。
動作確認ぐらいには使えそうです。


配線に端子をカシメますが、私の持っている圧着ペンチでは大きさが合いません。
ギボシ端子用のペンチでは大きすぎました。


仕方がないのでプライヤでつまんでカシメます。
ただこれだけでは引っ張ったら抜けそう。


ハンダ付けしました。
一般的に端子にハンダ付けはご法度らしいですが、キレイに圧着できなかった以上やむを得ません。

まあ、そんなに振動もないと思うのでハンダ付け部分で折れることはないでしょうし、電流もそんなに流れないのでハンダが溶けることもないと思います。


端子は絶縁のために熱収縮チューブを巻きました。


パンチルトヘッドの底のフランジを分解しました。
コネクタの裏側が見えます。
これならば違うコネクタに取り換えすることもできそうだな。


フランジはアルミの粉を吹いて真っ白です。
ワイヤブラシでこすりながら掃除機で粉塵を吸い込みます。
ちょっとはキレイになったかな？

ボデーもホワイトコンパウンドで磨いて艶が復活しました。


エンブレム（！？）を取り外すとネジ４本がありました。
ちょっと緩んでそう。
ドライバで締め付けると、チルトのテーブルがカチッリとなりました。
いままで仰角方向にガタがあって、ある程度のバックラッシュは仕方ないと思ってましたが、ほぼガタがなくなりました。
これは嬉しい。


配線をつなげて試運転です。
上下、左右うまく動きました。(^^




ちょっとお遊び。

猫ちゃん、カモーン！！
見慣れぬ物体に不審がって全然、寄り付きもしませんでした。orz

パンチルトヘッドのコントローラはこんな外観です。

電源スイッチにジョイスティック、パイロットランプのシンプルなつくり。


ローテータなら方位指示部がありますが、
パンチルトヘッドは通常ビデオカメラを付けて使うのでＴＶモニタがセットになります。


背面


ピンアサインの銘板が貼り付けられています。
６ピンありますが、アースとコモンのほか、ＰＡＮ　ＬＥＦＴ、ＰＡＮ　ＲＩＧＨＴ、ＴＩＬＴ　ＵＰ、ＴＩＬＴ　ＤＯＷＮがあります。


今回の一番の難関、コネクタ部。
コネクタの奥にＣＡＮＮＯＮと書かれてありますが、マイクなんかのキャノンコネクタの類！？

あまり見慣れないので手に入るかどうかわかりません。


内部はマイクロスイッチが四方に配置されて、真ん中にジョイスティックの軸が収まります。
同時に左右、または上下のスイッチがＯＮになることはありません。
なるほどな。
モータは１００Ｖで動かしているけど、電流は大したことないのでマイクロスイッチでも持つんですね。


動作確認のためにとりあえず地元の部品屋さんでピンを買ってきました。

品番不明の端子　１本１５円なり。

部品屋のおばちゃんにコントローラのコネクタ部を見せたけど、速攻で見たことないと言われました。
じゃあ、このピンに刺さる端子ないで？ということで出してもらいました。
２種類あるうちの１個を現物合わせで刺してみて合う方を買ってきました。


ピンの径は１．５ｍｍ


配線を作ってみることにします。

使わなくなって２０年以上放置のパンチルトヘッド、動くかなー？
