１２月３０日、実家に帰省しました。
その際に、製作した１０エレ三脚お手軽移動運用セットのフィールドテストです。


移動地は街を見下ろす小高い公園。
小学校の遠足でよく来ていました。


車から三脚を取り出し足を延ばします　（２０秒）

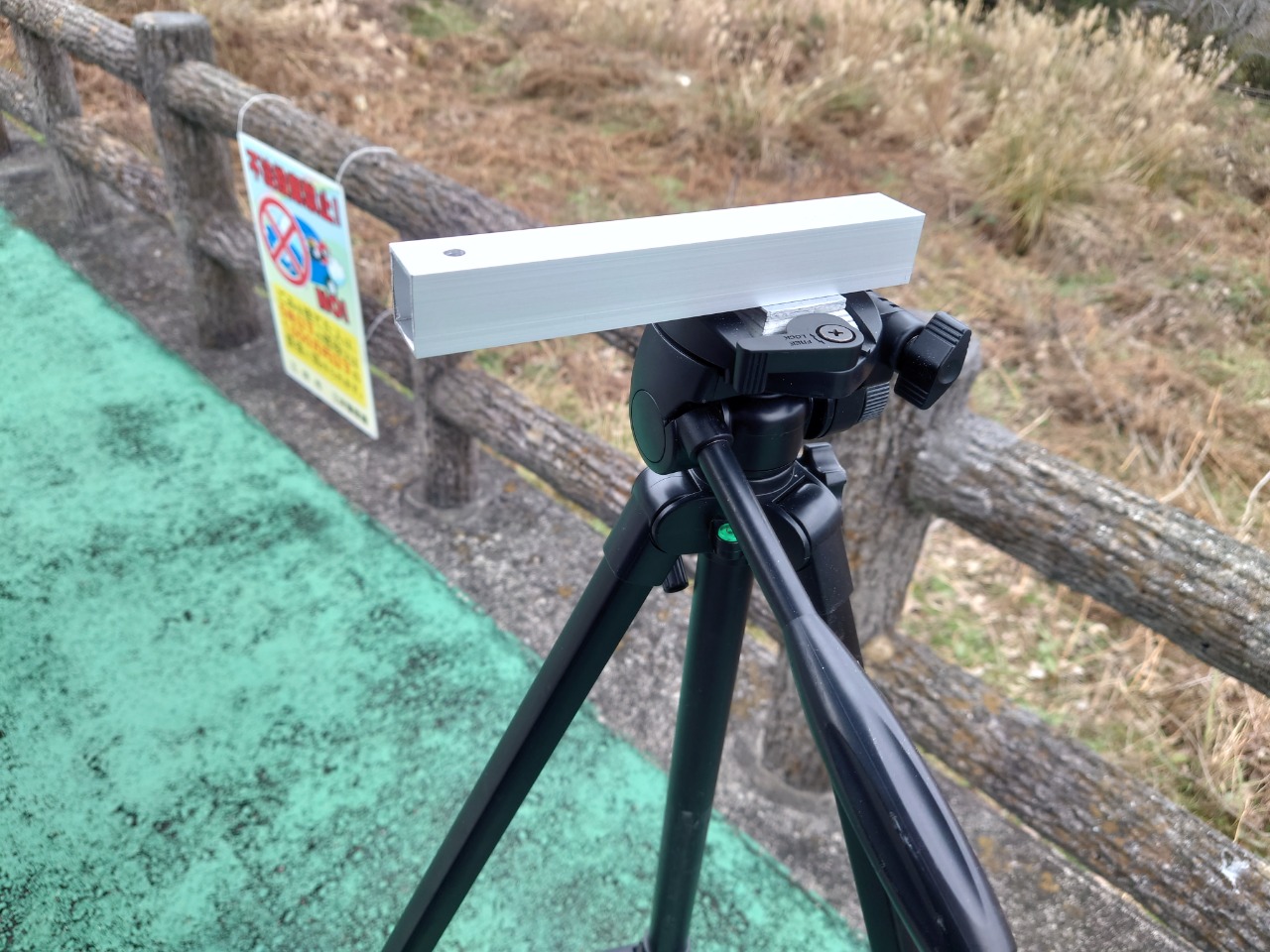

アタッチメントセット　（５秒）


車から八木を取り出します　（５秒）

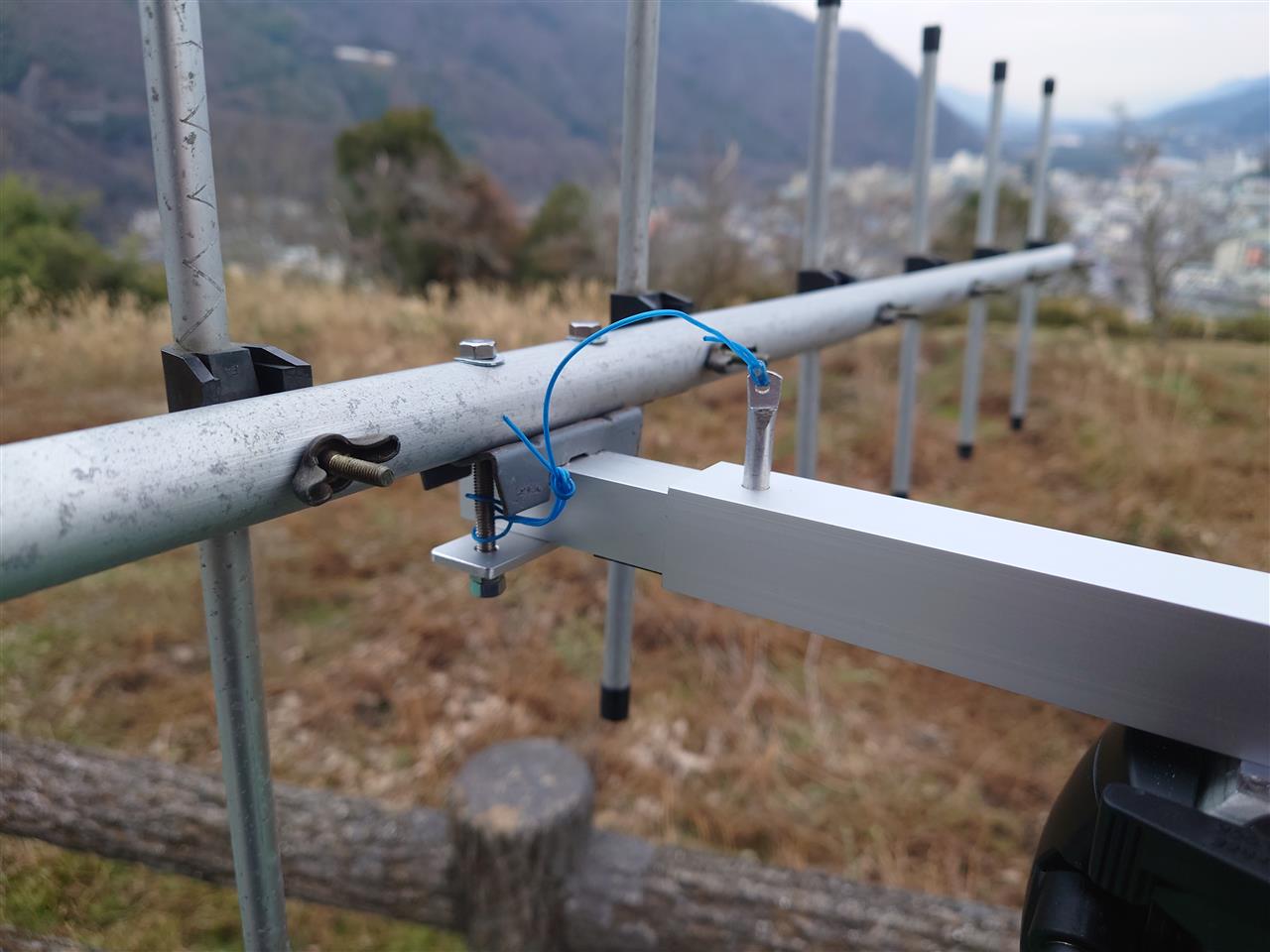

八木と三脚をドッキング　（５秒）
抜け止めはピンにて行います。


同軸ケーブルの取付が必要ですが、運用地に着いてから１分もあれば設営可能です。
これは我ながら便利。

４３０ＭＨｚでＣＱを出すとＯＭさんからの応答がありました。
（ＯＭさんは３７県駅前でビルの上からのＧＰアンテナ）
３７県の端から端までの交信でメリット５と考えたらお手軽セットでは大成功でした。

三脚の足をいっぱい伸ばして設置すれば、この八木程度では問題ありません。
多少の風が吹いてもびくともしませんでした。
ＳＷＲを測定していないので何とも言えませんが、気にすることもないかなと思います。

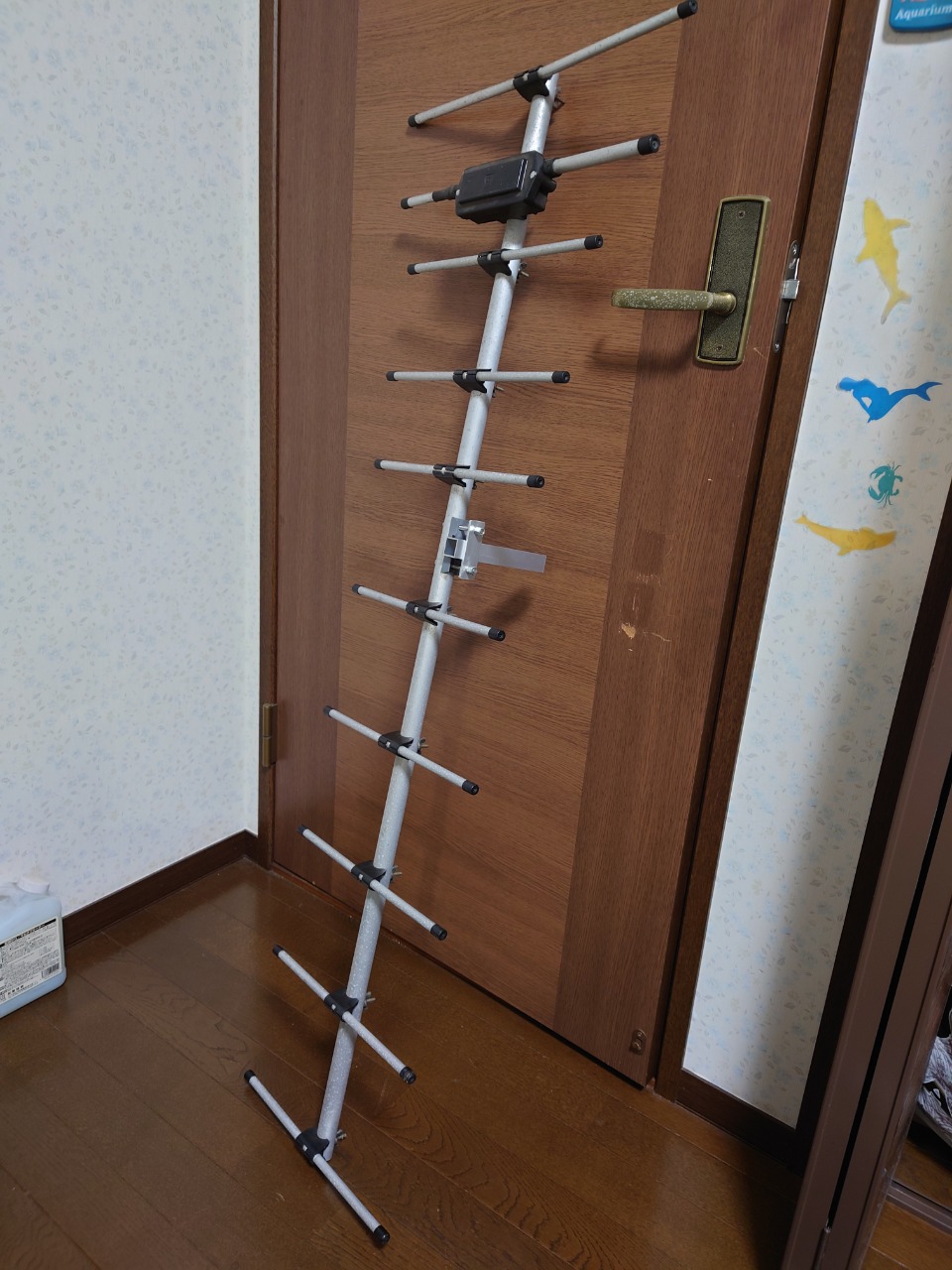

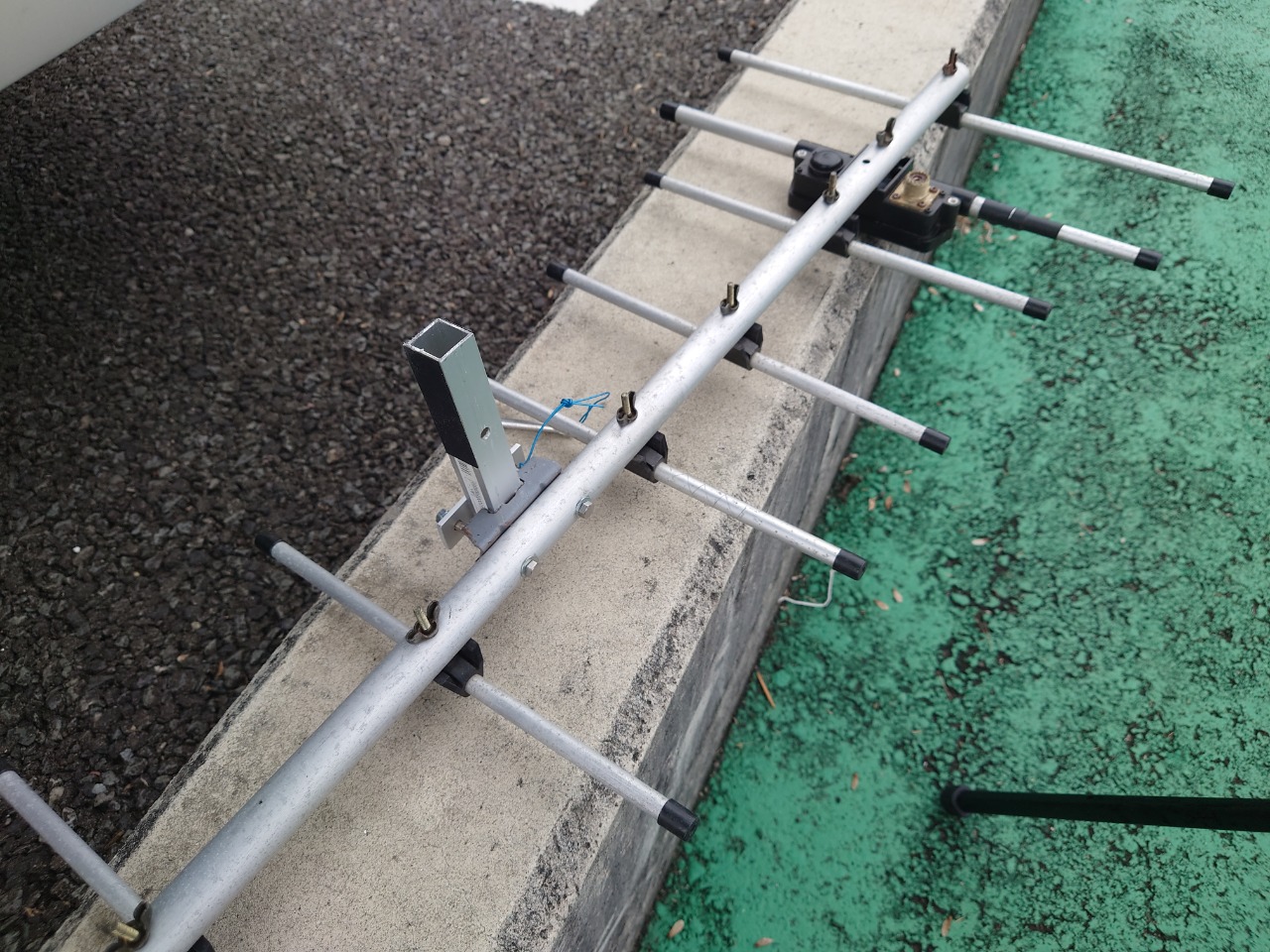

今回、お手軽移動運用に使う八木はこちら。


第一電波工業の１０エレ。
昔、ＯＭさんにいただいたものです。
いただいたものの殆ど使っていませんでした。

この八木にも一回り小さい角パイプを付けます。
まずは角パイプ取付用のステーを作ります。


アルミのフラットバーを切り出し。


穴あけ。


こんな感じで角パイプを固定します。
ステーからの角パイプの出代を考えます。
あまり長く出しすぎても運搬の時に邪魔になるのでほどほどに。

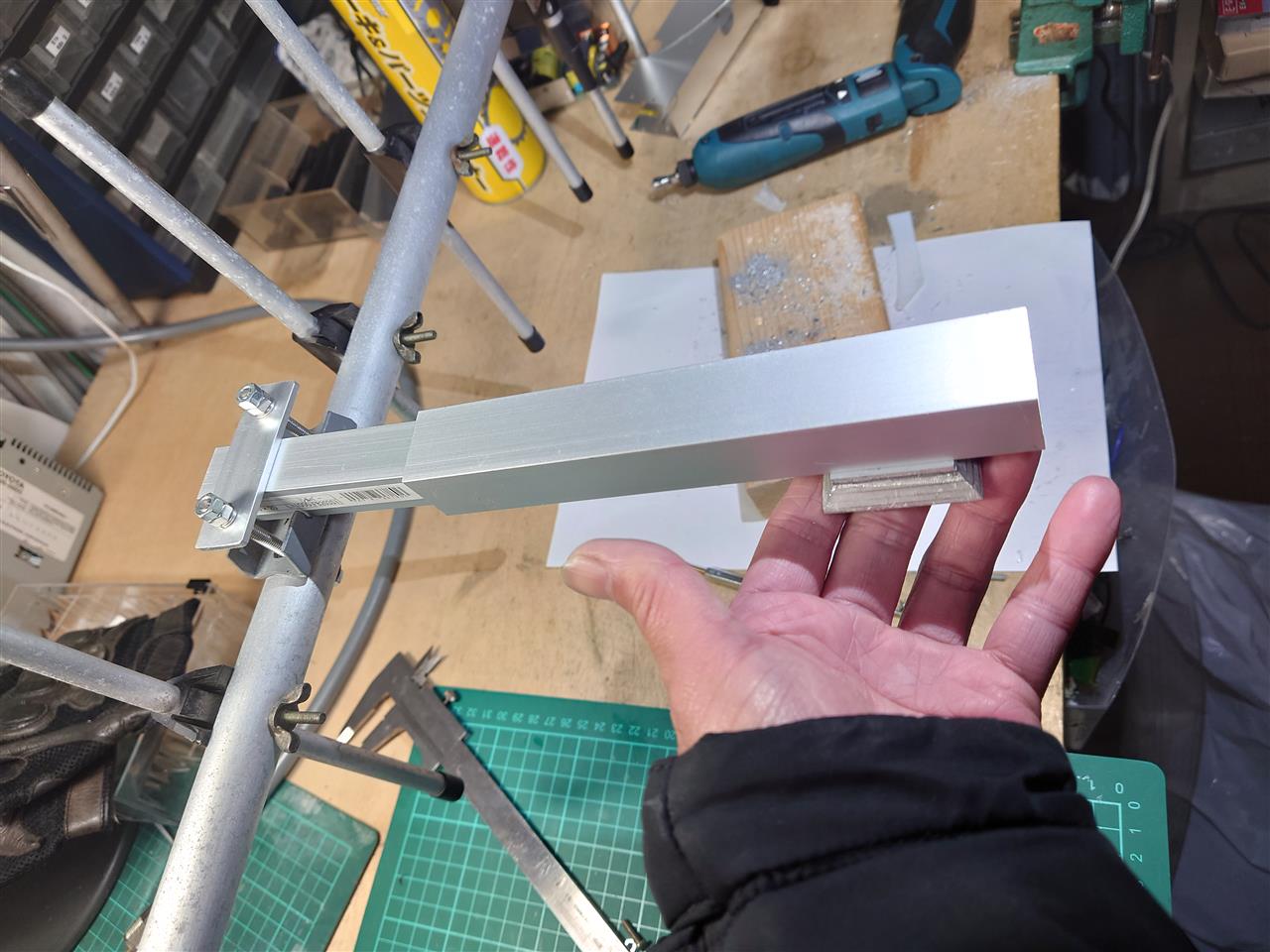

三脚アタッチメントと合わせてみます。
こんなもんかな？

三脚がアンテナに与える影響を考えたらもっとブームを伸ばすべきでしょうが、機動性重視でいきます。


八木アンテナ側完成です。

あとはフィールドテストを行います。

八木アンテナを三脚に取り付けるための工作の続きです。

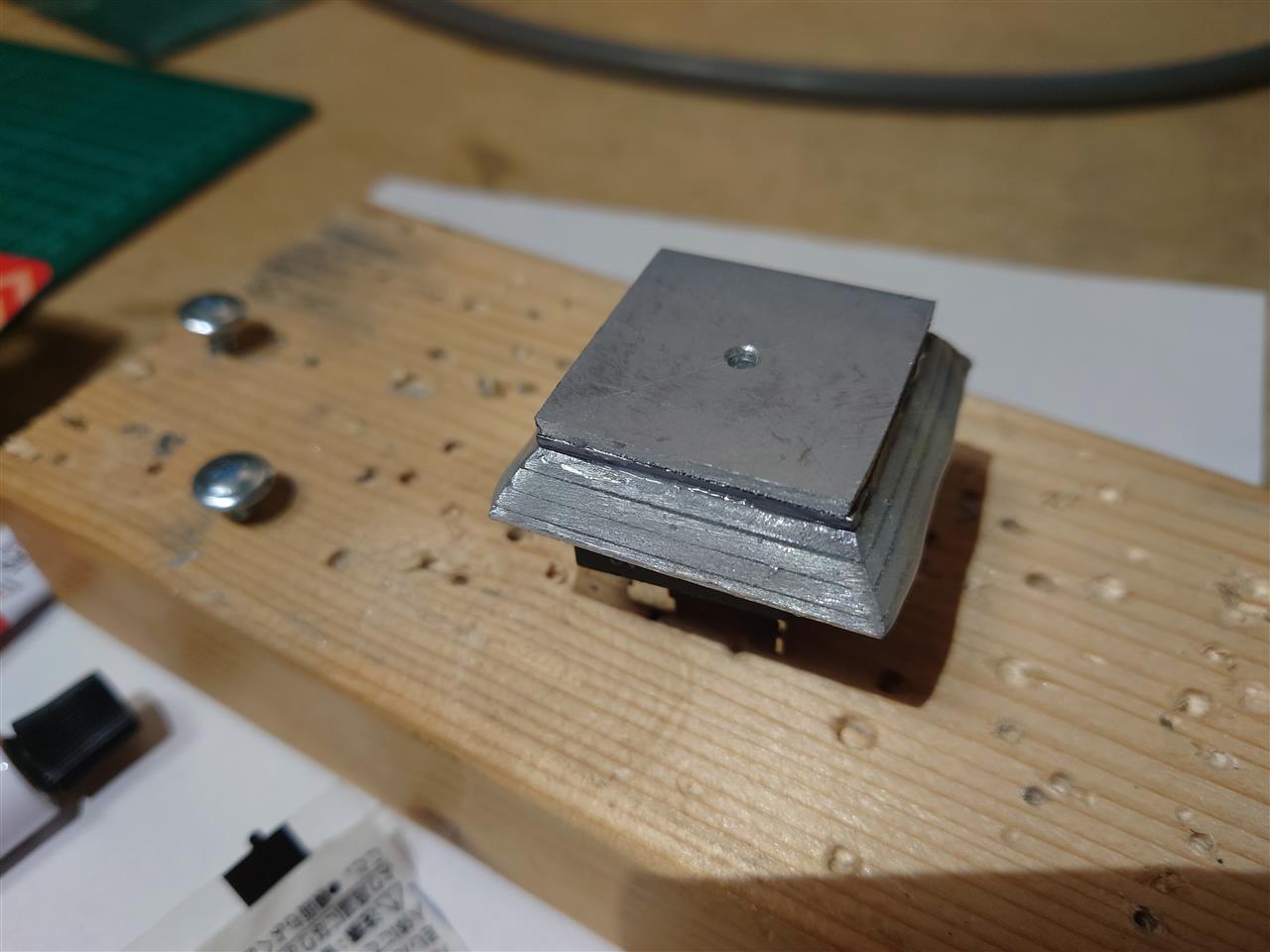

積層アルミ板で三角錐（？）を作ったので、さっそく三脚に取り付けてみます。


レバーでロックして、まあまあな感じ。
削りすぎてちょっとダルな感じもしますが・・・。

本来、三角錐（？）はプラスチック製です。
アルミ素材のアタッチメントでは長期使用では三脚側を攻撃してしまうかな？


削りすぎを埋めるためと、攻撃性を緩和するために三角錐表面にエポキシ接着剤を塗りました。


カラカラに乾くまで放置。


それでは三角錐からブームを出します。

最初、丸パイプをＵボルトで締め付ける方法を考えていましたが、いろいろ考えて角パイプにしました。

アルミの角パイプはホームセンターで結構いい値段します。
ちょっと躊躇しましたが、値段を超えるメリットがあると考えて２サイズ購入。

メリットは、
・三角錐への取付が直接ねじ止めでき、部品点数が少なくて済む
・丸パイプＵボルト固定のように緩んでくることが無い
・八木を取り付けるときに位置合わせが簡単
・２０ｃｍしか使わないケド余った分は他の工作に使用できる

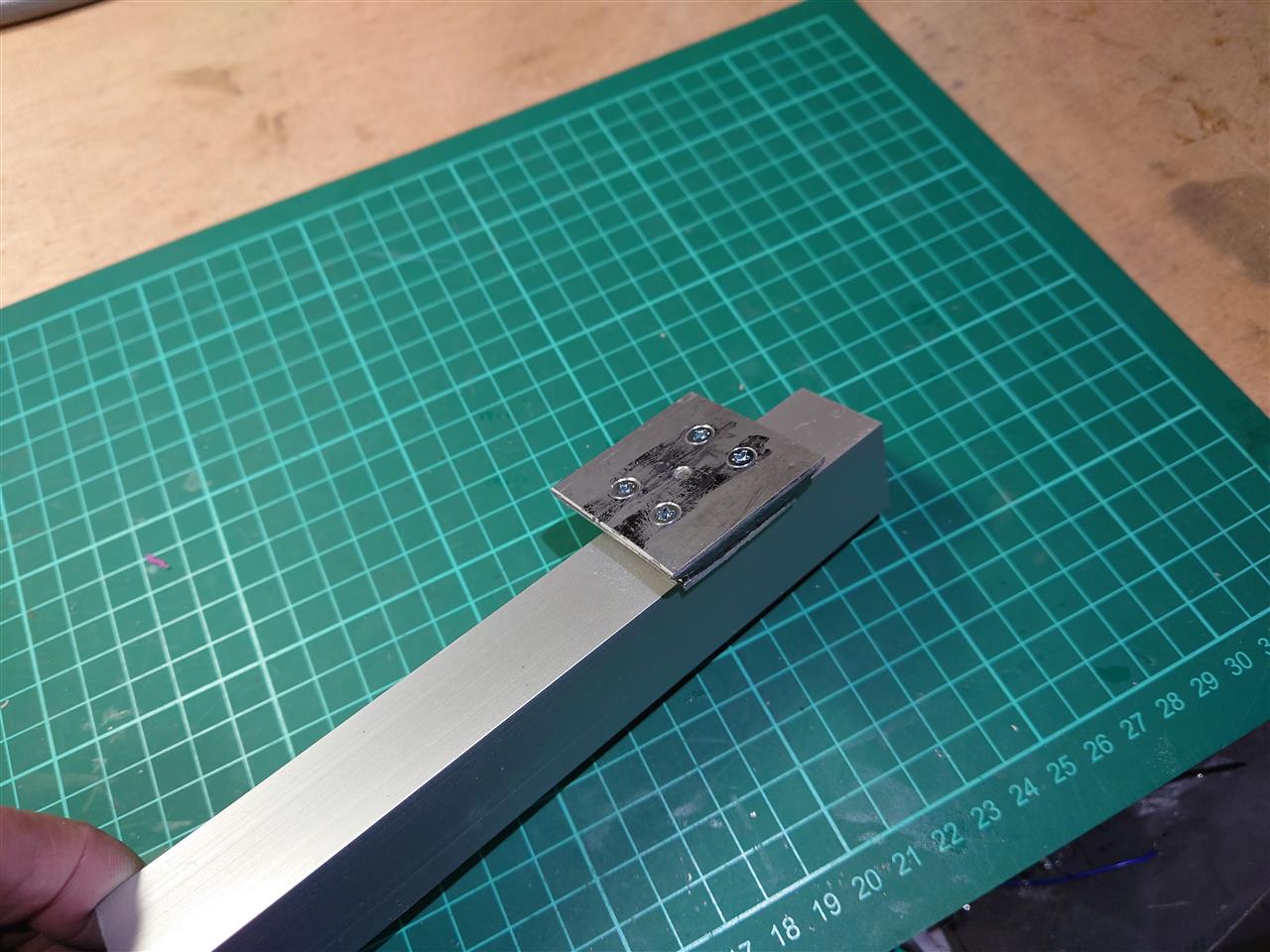

ブーム取付のため最初に三角錐に取付穴を開けました。


角パイプに同じ寸法で穴あけしようとしましたが、ちょっとズレてビスが通らないのがオチなので、

直接現物合わせて穴あけ。

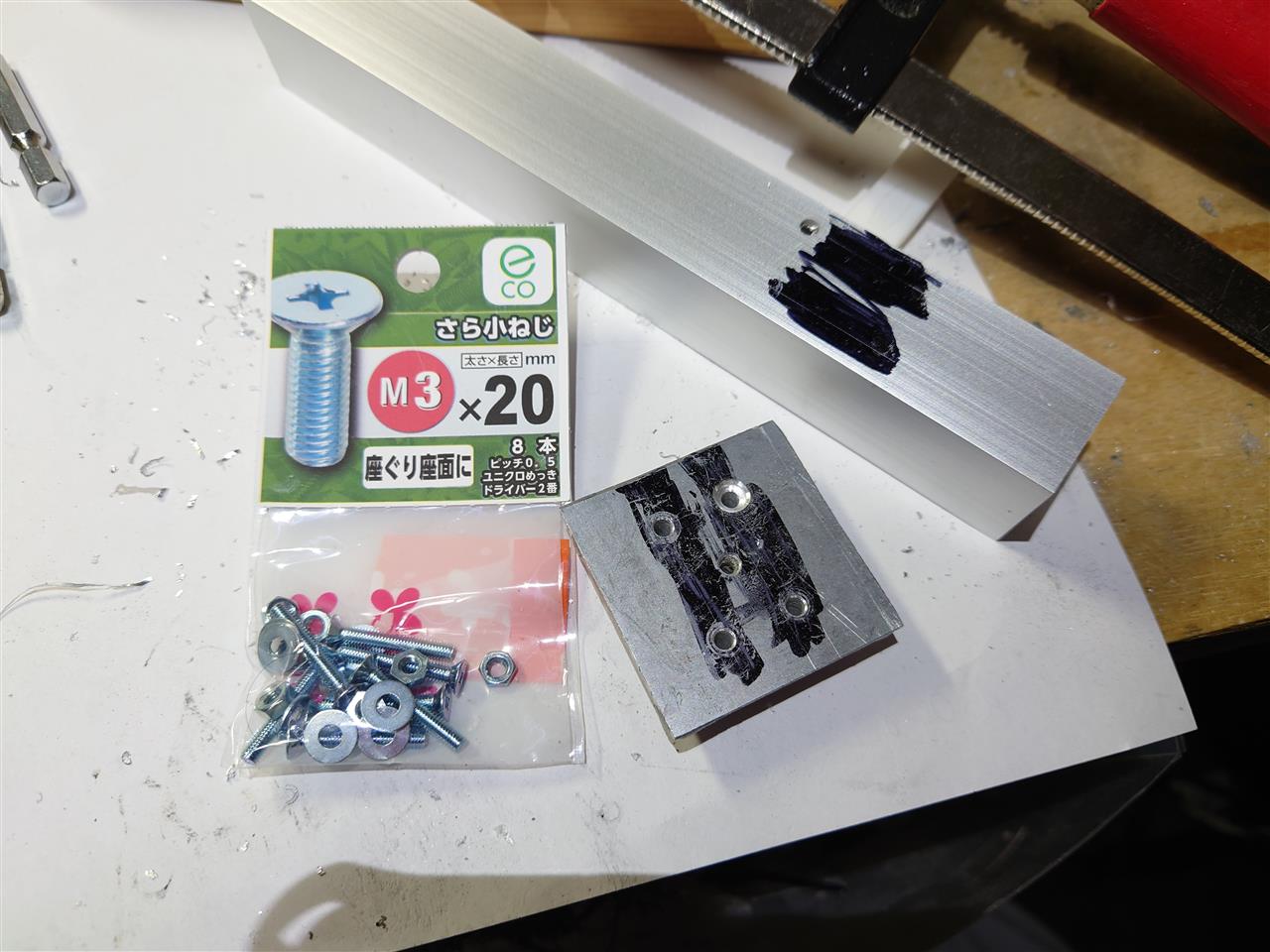

皿の座をもんでＭ３ｘ２０のビスで固定します。

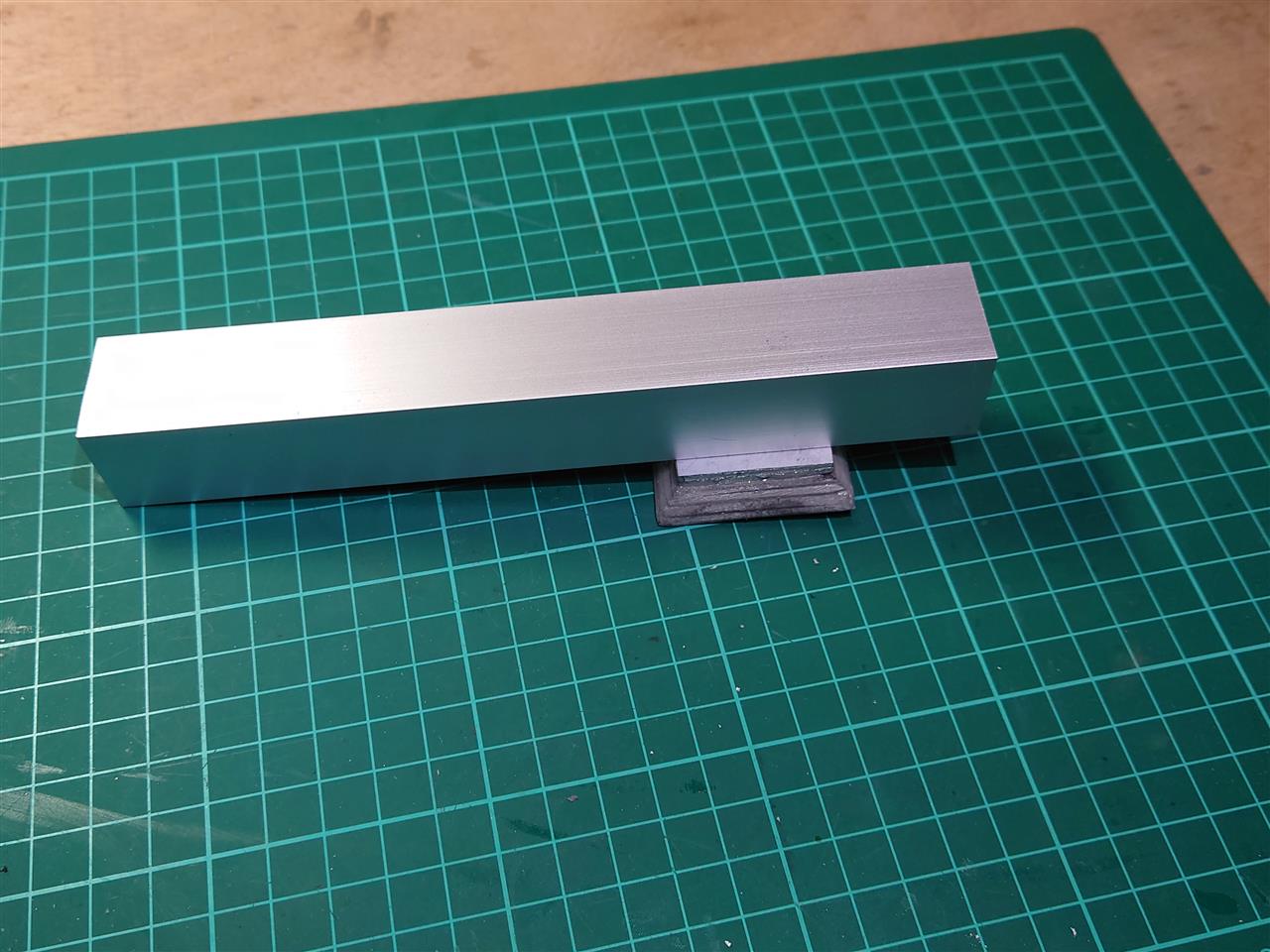

とりあえず完成。

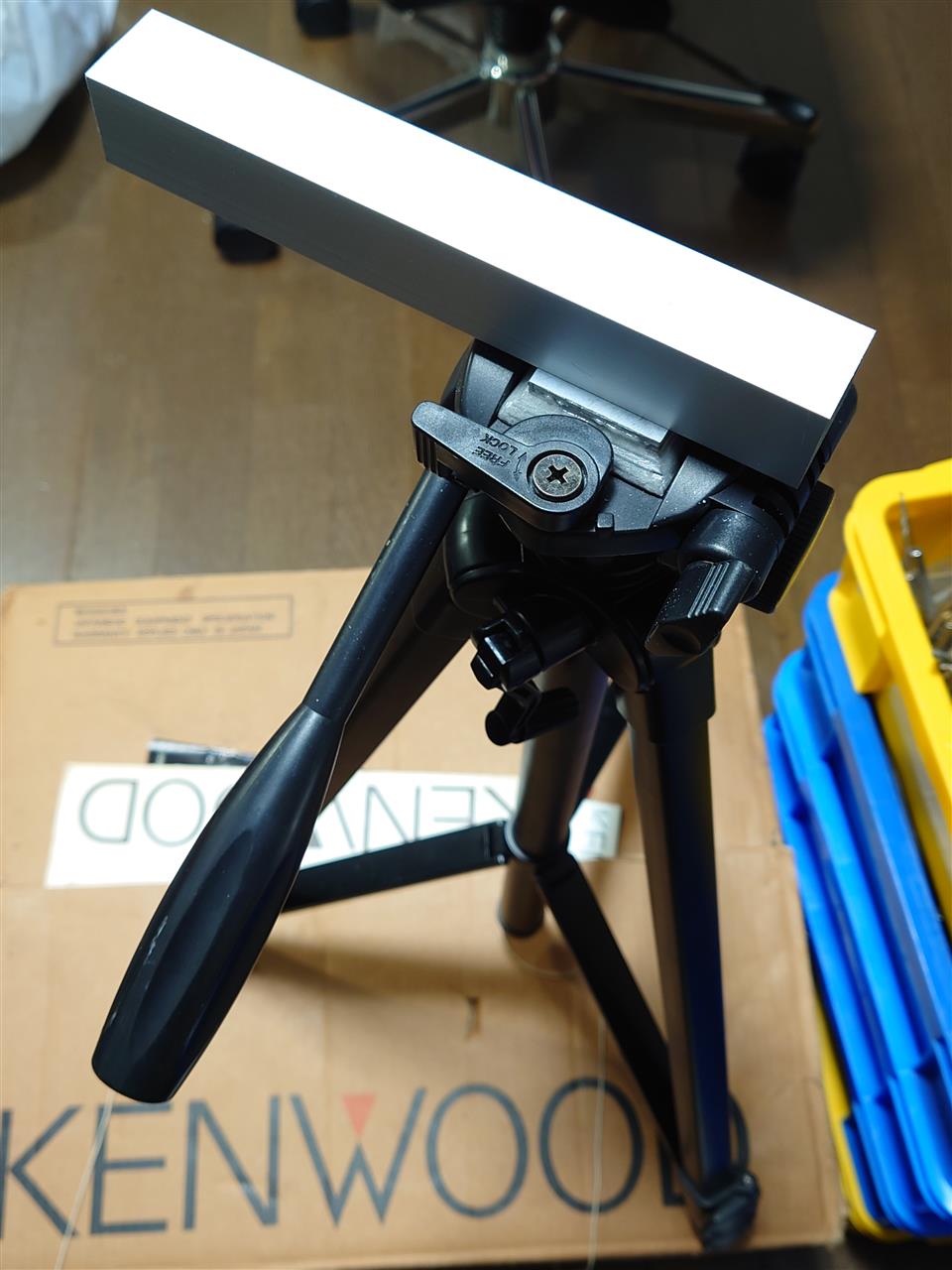

三脚に付けてみます。
しっかり取りついて、クイックリリースも効きます。

これに八木が付いたらバランスはどうかなと。

八木の重さでバランスが悪くなるようなら釣り合いが取れるようにウエイトを付ける必要が出てきます。

今まで無縁だと思っていた老眼。
ついに私も老眼になってきたようです。

まだ小さい物は眼鏡をはずして近づけたら見えるので問題ないのですが、照度が低いと全く見えません。
職場でも、いままで難なく行ってきた作業がちょっと暗いと全く見えないのでペンライトで照らしながら作業してます。
念のため眼科に行って診てもらったんですが「正常な老眼ですね」と。ガーン。

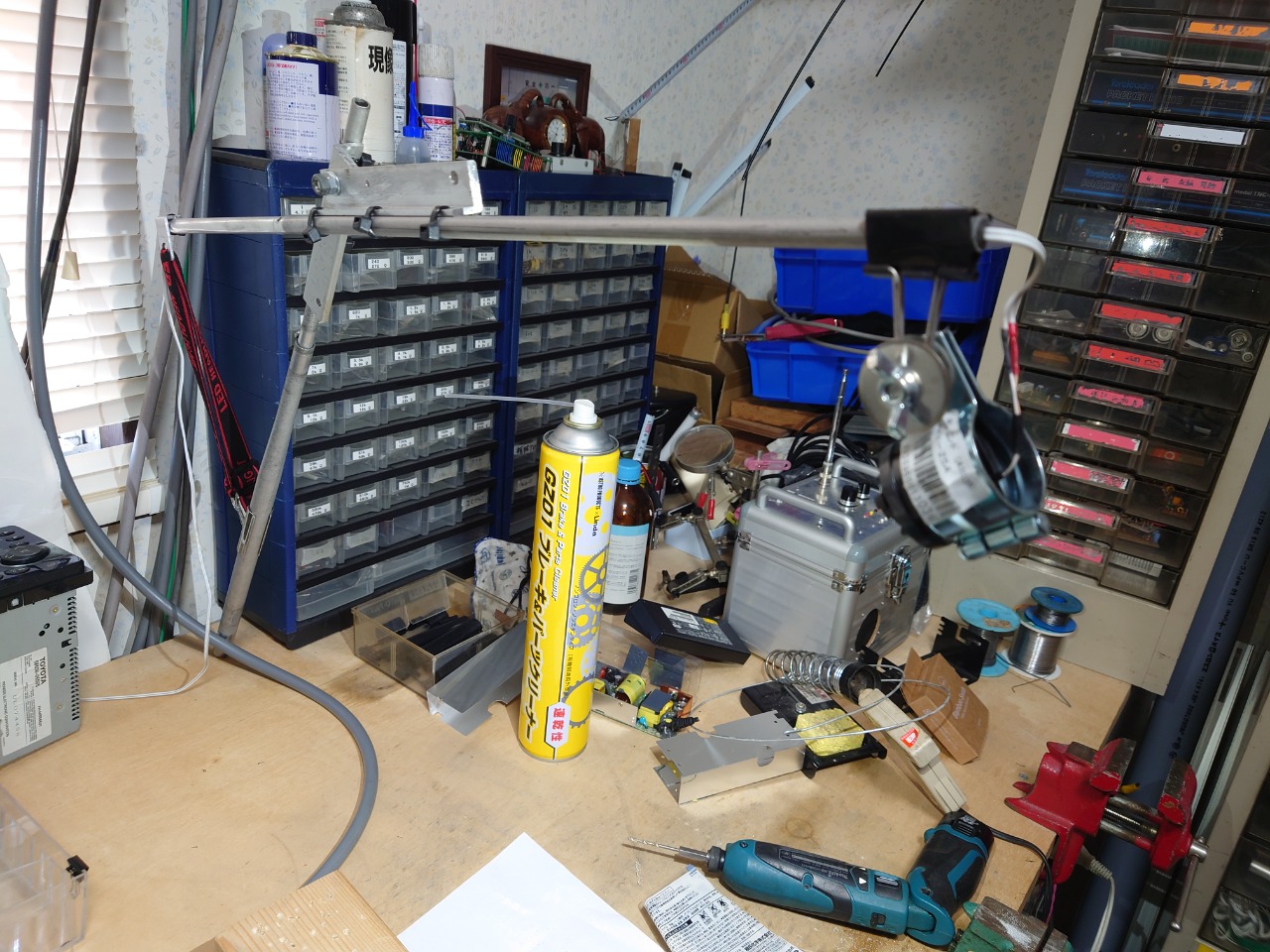

ということで、ちょっと前になりますが、自宅の工作ベンチにデスクライトを製作しました。


光源は廃棄される車に使われていたＬＥＤランプ。
その他の部品は廃材利用。




ＬＥＤの取付は吊バンド２５Ａを使用。


アームはアンテナのエレメント、Ｌ型のアルミはトランスか何かをマウントしていた部材、テンションかけているゴムバンドはダイソーの頭に付ける方のヘッドライトのバンドです。


電源は安定化電源から供給。

３００ｍＡぐらいしか流れませんが結構明るくてＦＢです。


ちなみに、ジャンクコネクタからの端子の取り方ですが、

まずはコネクタのロック解除

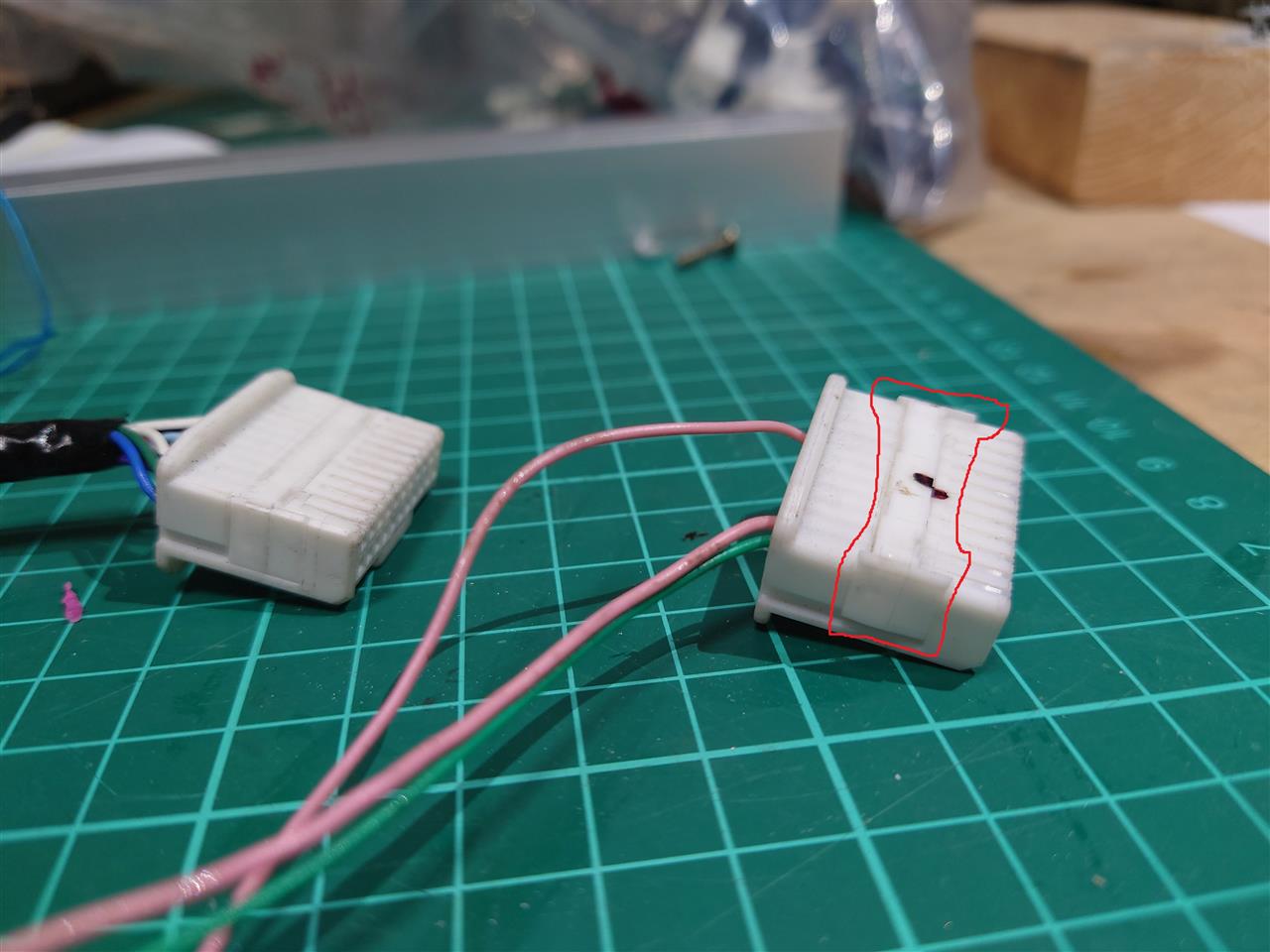

右のコネクタが解除された状態です。ほんの少し持ち上げるだけでＯＫです。

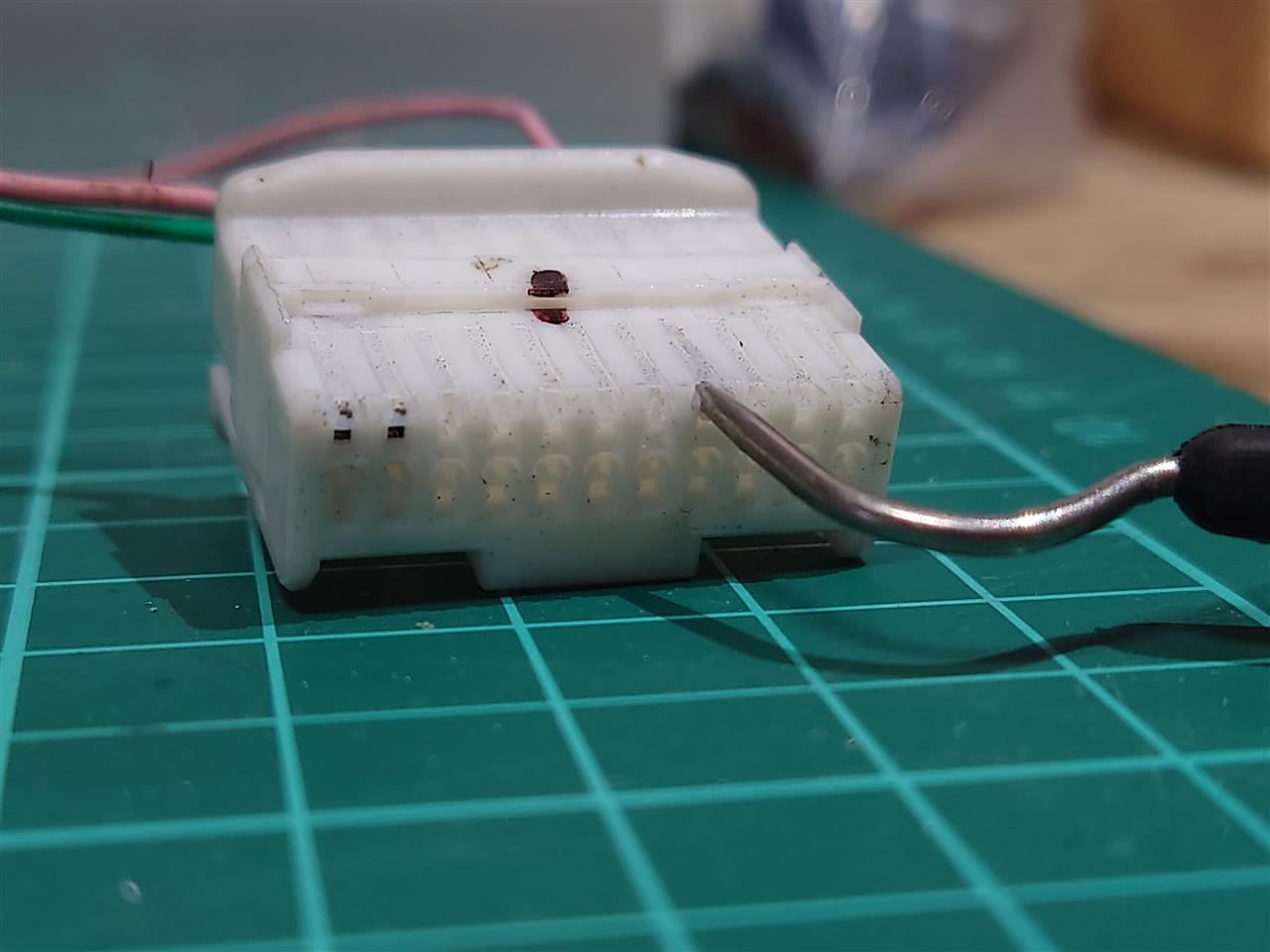

このタイプのコネクタはピンを抜くときに赤丸の部分に針を刺してコネて（ランス）抜け止めを解除します。

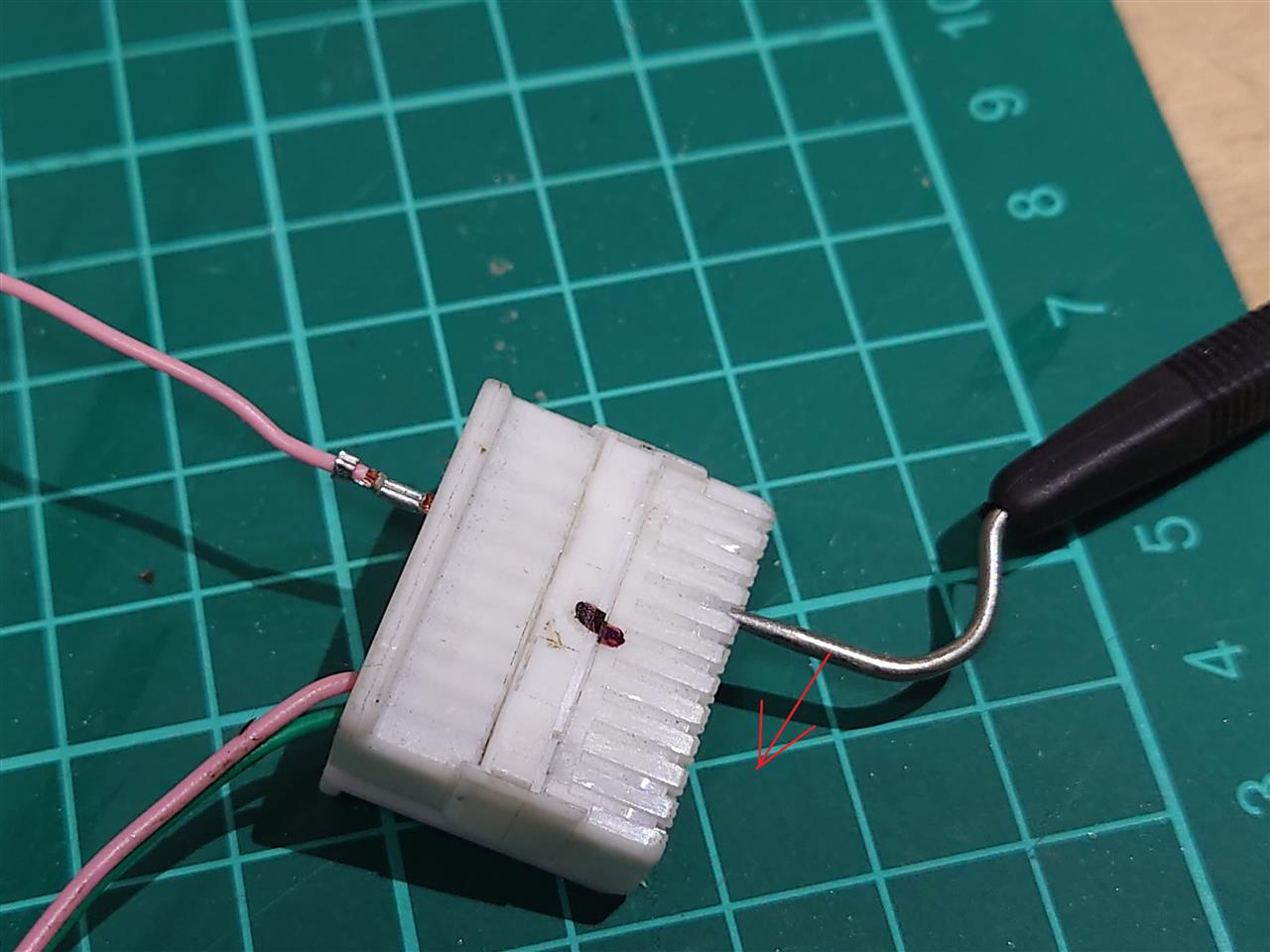

もう少し細い針がいいですが、適当な針を刺して、

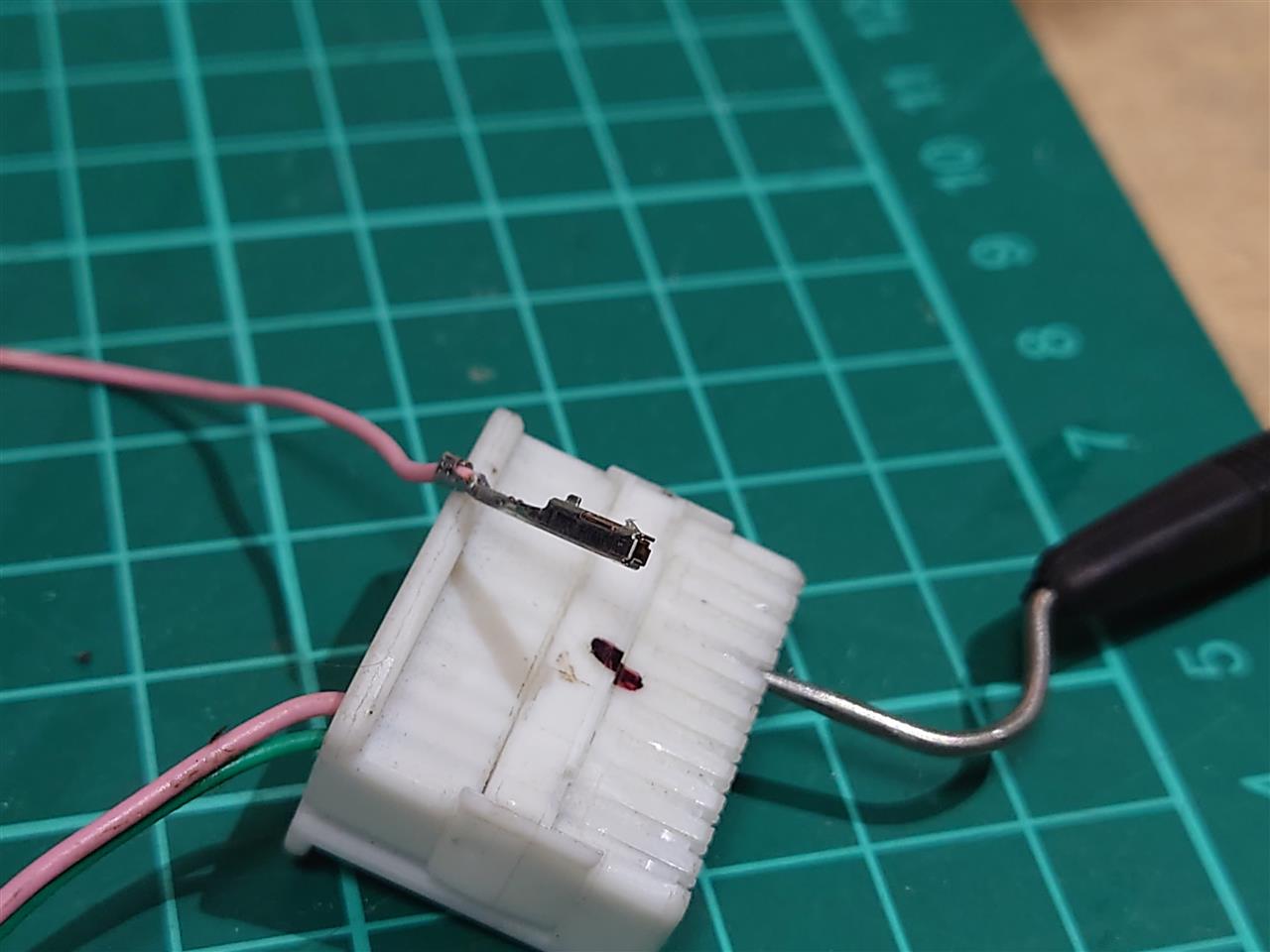

矢印の方向に下げると抜け止めが解除できます。


ハーネスを引っ張ると端子が抜けます。

三脚用アタッチメントの続きです。

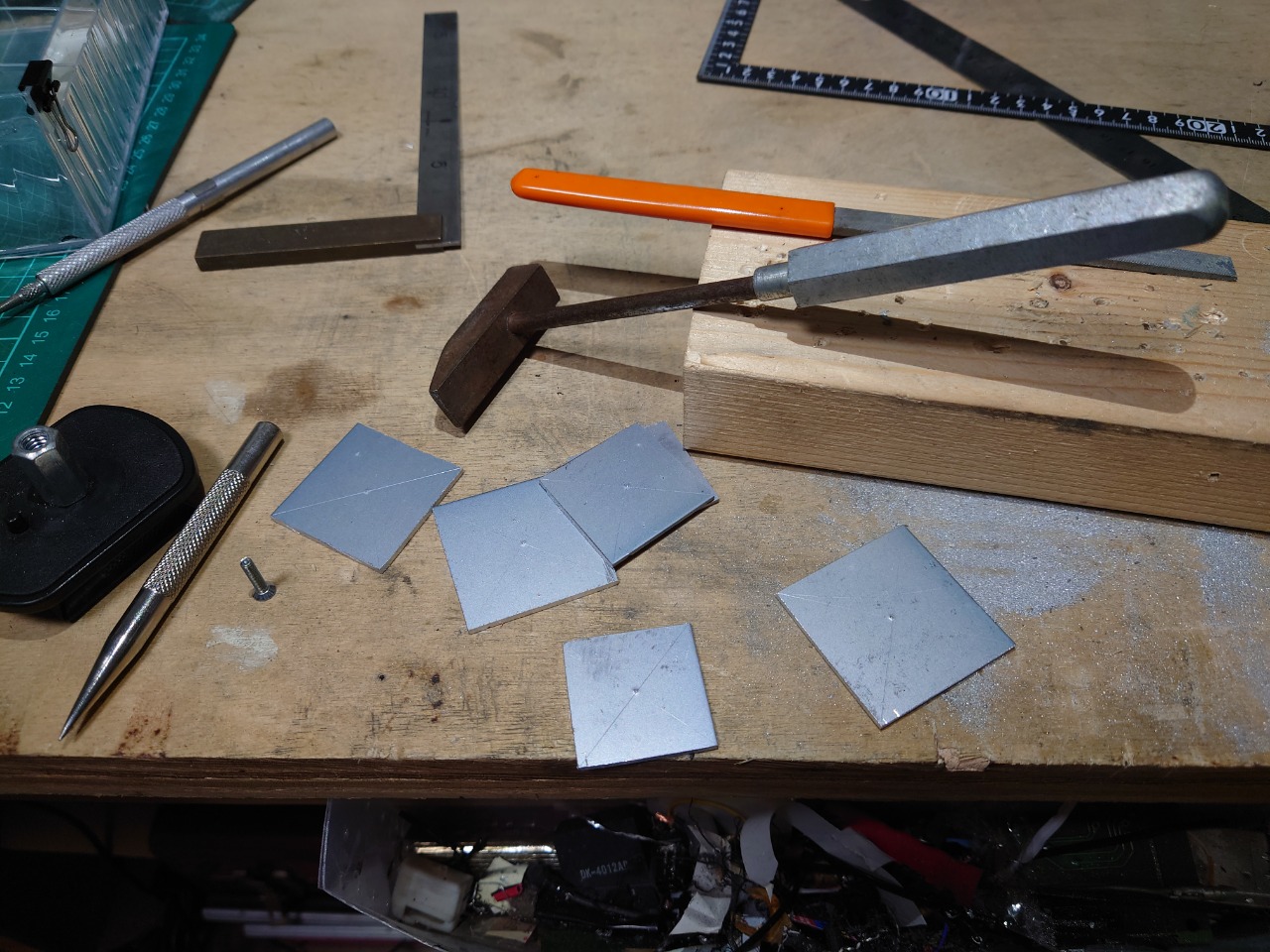

アルミの板を貼り合わせたいのですが、真ん中で位置合わせしてボルト止めできるように穴あけしました。


貼り合わせはいつものダイソー２液混合。
在庫が切れてたので買ってきました。

２液混合あるあるですが、
キャップをキレイに締めていたハズが保管中に漏れ出し、ベタベタになって「もういいや捨てよう！」となることがあります。
今回はそんなことが無いよう液ダレしないよう使いたいです。(^^；


アルミに施されていたアルマイトを剥がした方が接着が良いかなとヤスリをかけましたが意外と大変でした。

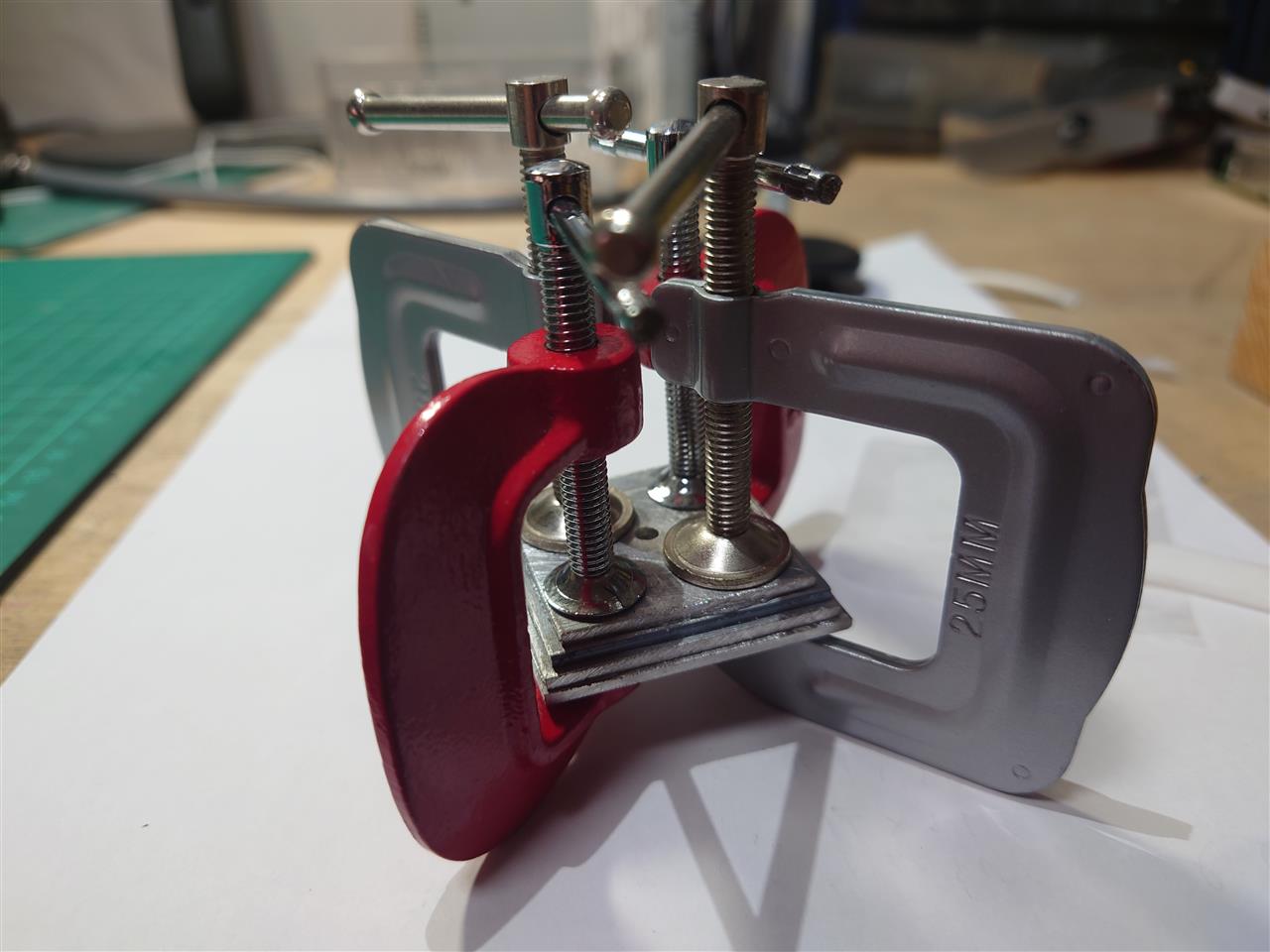

接着剤を塗ってからの圧着。
しばらく放置プレイ。

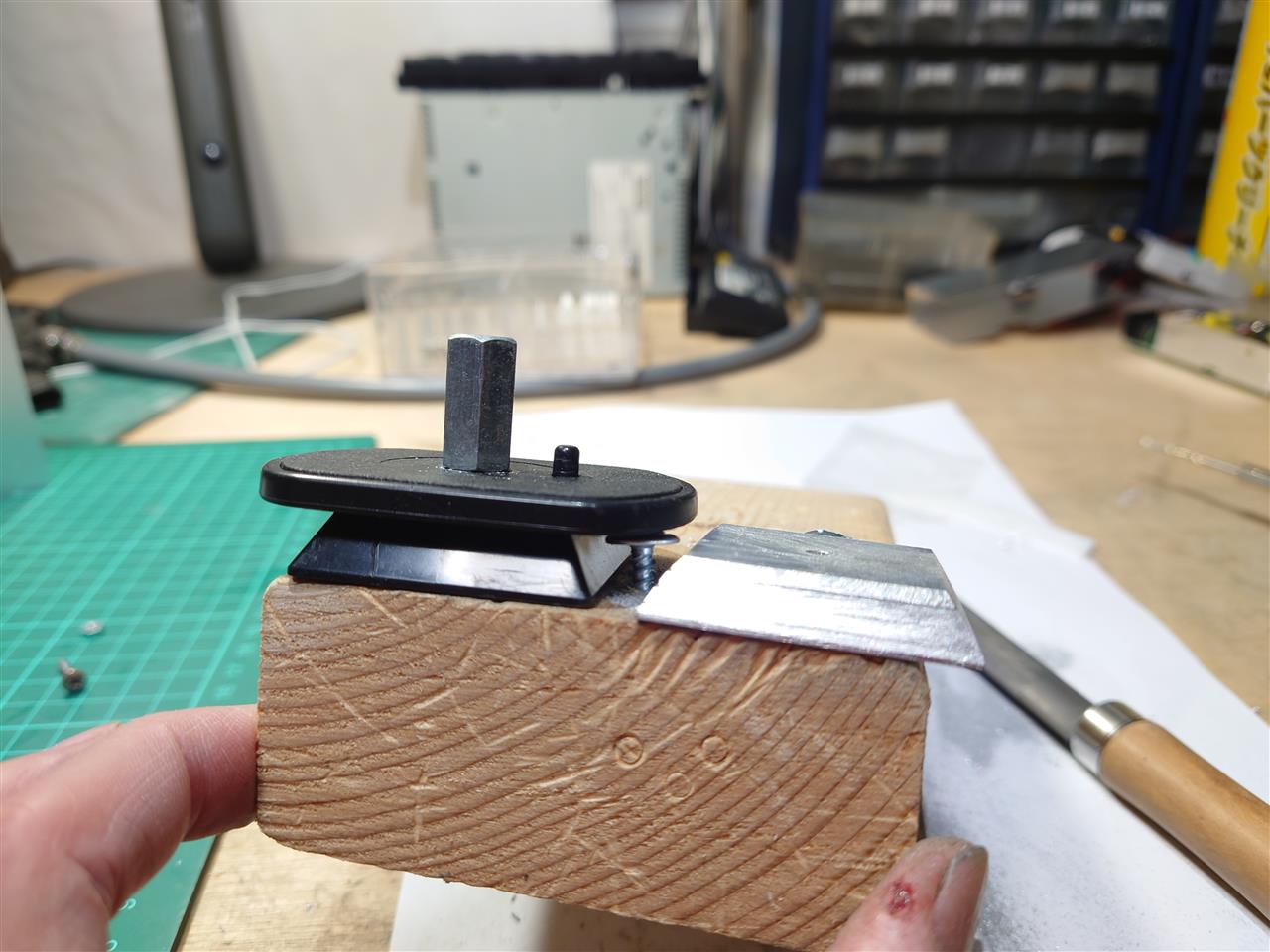

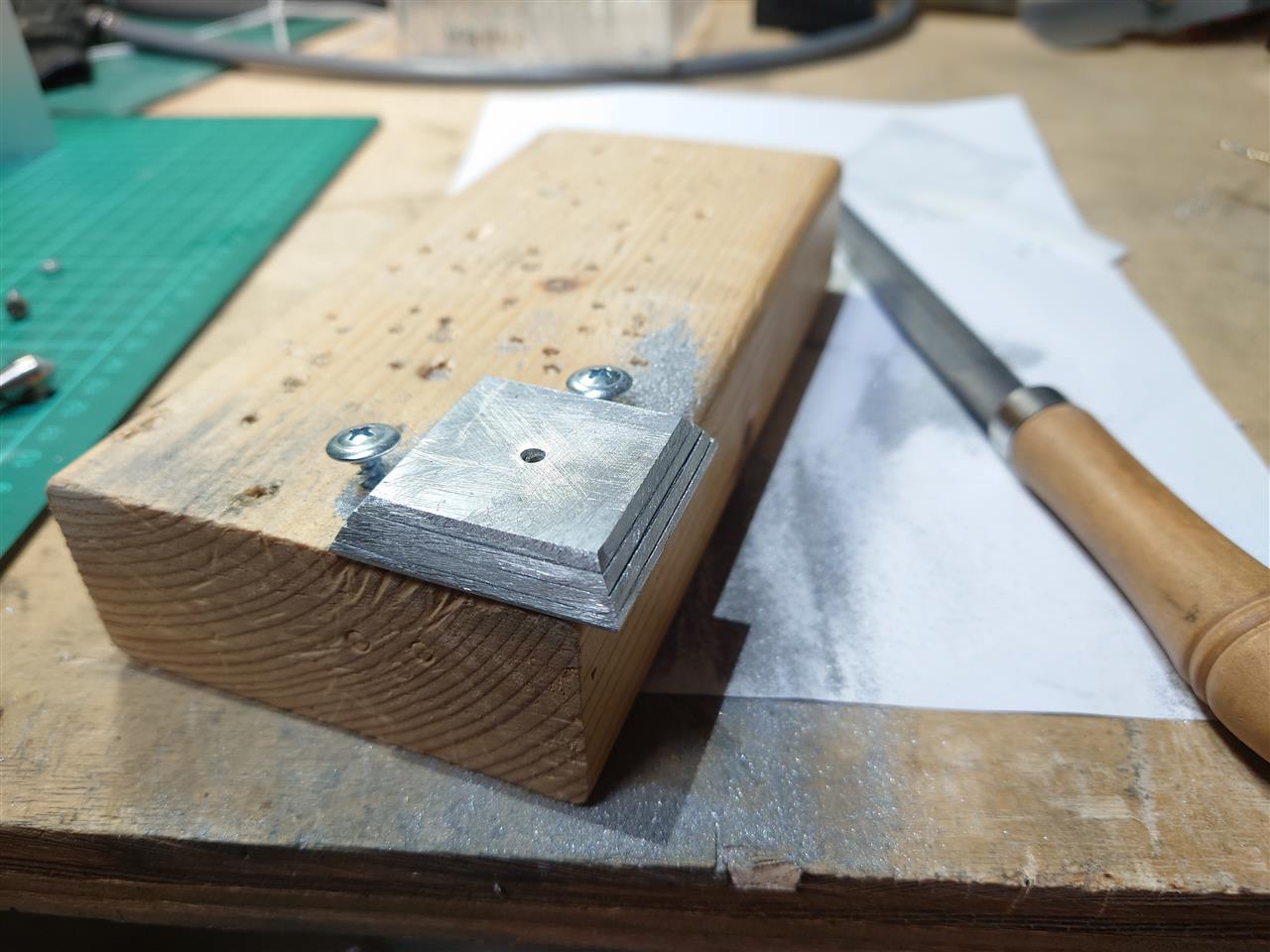

やすり掛けして台形を作ります。


こんなもんかな？
